Автоматика для автономного водоснабжения загородного дома

Одним из недостатков загородной жизни нередко является вопрос водоснабжения: городские магистрали и инженерные коммуникации недоступны, а потому приходится бурить скважины или рыть колодцы, доставлять воду из местных водоемов.

Когда хозяева вдоволь насыщаются «дикой» экзотикой загородного быта и устают от походов к колодцу за водой, многие понимают, что пришла пора проводить воду в дом. Наладить полноценную систему водоснабжения на даче поможет узел управления автономного водоснабжения от компании «Гофра Флекс». Подключив его к погружному насосу без обратного клапана, вы можете организовать автоматическую подачу холодной воды из скважины или колодца.

Преимуществами узла являются: универсальность (с его помощью можно обеспечить водой любое загородное жилище, при условии правильного подбора дополнительного оборудования), компактность (располагается на стене, занимая площадь 30х30 см, а потому может быть установлен в любом помещении), простота монтажа.

Узел управления в автоматическом режиме включает погружной насос, когда вы начинаете забирать воду из системы, а после окончания потребления выключает его. Конструкцией предусмотрен слив воды из системы, например, в зимнее время, не в септик, а обратно в источник по байпасной линии, благодаря чему вы можете экономить воду. Для этого необходимо лишь открыть кран на узле управления и снять обратный клапан, открутив американки, на что уходит не более пяти минут. Запустить систему, вернув на место обратный клапан и закрыв кран, так же легко.

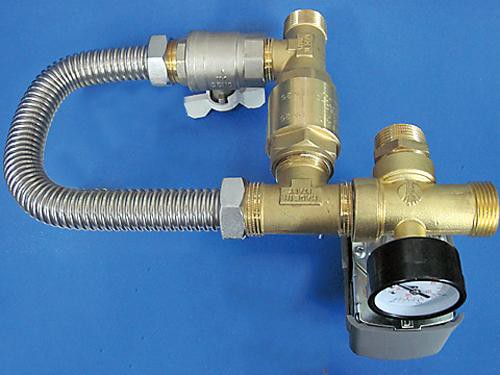

В комплект узла входят: байпасная линия, обратный клапан, манометр, реле давления. Также поставляется арматура для соединения узлов и подключения к насосу, гидроаккумулятору и линии потребителей холодной воды (кран, гибкая подводка из нержавеющей стали длиной 400 мм, со стопорными кольцами и прокладками, два тройника с наружной резьбой, пятиходовый штуцер, две американки, три клипсы для креплений, лента ФУМ для уплотнения соединений). Присоединительный диаметр всех элементов – один дюйм.

В зависимости от количества потребителей и точек водопотребления, размеров дома следует дополнительно приобрести: глубинный насос без обратного клапана подходящей производительности, гидроаккумулятор нужной емкости, коллектор с необходимым количеством отводов, накопительный обогреватель для горячей воды.

Узел управления автономного водоснабжения поставляется в разобранном виде. Собрать его можно самостоятельно, всего за полчаса, с помощью двух разводных ключей и подробной инструкции.

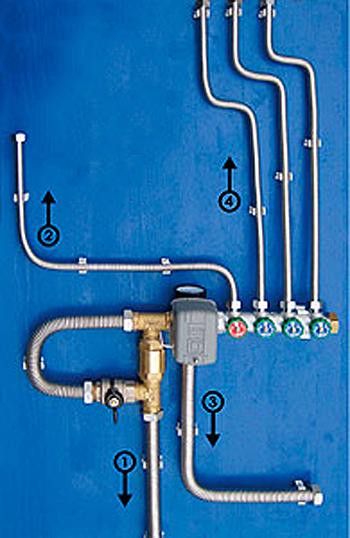

Подключение: первый узел подключается к насосу, второй – к водонагревателю, третий – к гидроаккумулятору, четвертый – к потребителям холодной воды.

Источник

Особенности выбора системы водоснабжения и отопления

Выбираете энергоэффективные решения?

Обратите внимание на геотермальные тепловые насосы FORUMHOUSE

Геотермальный тепловой насос EU (старт/стоп)

Геотермальный тепловой насос IQ (псевдоинвертор)

Геотермальный тепловой насос IQ (инвертор)

Любой из пользователей forumhouse.ru знает, что вода и тепло – это основа жизнеобеспечения любого дома, ведь от этого напрямую зависит комфортность проживания за городом.

Итак, в этой статье мы рассмотрим основные аспекты обеспечения вашего жилища водой и теплом, а именно:

С чего начинается выбор системы отопления и водоснабжения?

Как показывает практика, при строительстве дома в первую очередь необходимо тщательно рассчитать все узлы и конструкции вашего будущего жилища.

Генеральный директор компанииGWD Engineering Николай Пролежаев:

– О монтаже инженерных систем нужно задуматься ещё на стадии архитектурного проекта дома, коттеджа или дачи. И в первую очередь это касается характеристик помещения котельной.

По СНиПам помещение для газового котла должно быть не менее 15м3, потолки не ниже 2.5 метров. Необходимая площадь оконного остекления, должна быть равна 0,03 на объем котельной. Если архитектор не учёл эти требования, то проблемы с газификацией объекта гарантированы.

При этом стена здания, к которой пристраивается котельная, должна иметь предел огнестойкости не менее 0,75ч, а перекрытие котельной должно выполняться из негорючих материалов.

Генеральный директор компании «ДоМ инженерных систем» Анатолий Гурин:

– Важно помнить, что размеры технического помещения или котельной должны обеспечивать свободное размещение оборудования с возможностью его дальнейшего обслуживания.

А так же соответствовать всем требованиям газоснабжающей (если предполагается отопление газом) организации и пожарного надзора.

Если котельная уже построена с нарушениями вышеизложенных требований, то её перестройка приведёт к дополнительным материальным затратам.

А чтобы определится с требованиями к системе водоснабжения, в первую очередь необходимо:

Нет нужды проводить центральный водопровод в маленький домик, если можно обойтись водой и колодца.

В данном случае речь о надёжности источника воды. Колодец может засохнуть, скважина забиться, водопровод не обеспечить требуемое давление воды.

Чем хуже вода, тем дороже обходится система водоподготовки.

Компоненты системы водоснабжения

Самыми известными источниками для получения воды ­ считаются колодцы и скважины.

Колодец. Отличается простотой устройства (его можно вырыть самостоятельно) и относительной дешевизной.

Лучше всего колодец подходит для снабжения водой небольшого дома или дачи сезонного проживания. При рытье колодца следует помнить, что высокий УГВ может привести к загрязнению воды в нём, а средства, потраченные на её дальнейшую очистку, значительно превысят первоначальные затраты на устройство колодца.

Скважины делятся на три типа:

Считаются самыми дорогими, так как при их устройстве требуется проведение буровых работ с применением специальной техники. Из-за глубины заложения не требуют устройства насосного оборудования внутри скважины, обеспечивая подъём чистой воды под давлением. Зачастую на бурение таких скважин необходимо получить специальное разрешение.

Для подъёма воды необходимо использование погружного насоса установленного внутри скважины. А вода из таких скважин, в отличие от артезианских, требует обязательной установки систем фильтрации.

Хорошо подходят для устройства в труднодоступных местах, например такую скважину можно сделать даже в техническом помещении уже построенного дома, но из-за малого диаметра трубы в такую скважину невозможно установить погружной насос и для подъёма воды необходимо использовать насосную станцию.

После того, как был сделан выбор в пользу того или иного источника воды, необходимо:

Следует помнить, что насосная станция обеспечивает подъём воды с глубины до 10 метров. Кроме того, в отличие от погружного насоса, такая станция довольно шумно работает, что требует прибегнуть к дополнительной звукоизоляции технического помещения. Либо разместить насосную станцию в отдельно стоящей пристройке.

Дебит – это одна из главных характеристик любой скважины. С помощью дебита скважины можно вычислить какое максимальное количество воды она даёт за единицу времени. Дебит обычно измеряется в литрах или кубометрах в минуту.

Инженер-строитель Олег Дунаев:

– Если дом жилой, и там пребывают круглосуточно, то водоснабжение необходимо рассчитывать от общего числа проживающих и всех точек потребления.

После этого:

Гидроаккумулятор необходим для поддержания в системе водоснабжения постоянного давления воды, которое обычно составляет от 2.5 до 3 атмосфер. Также гидроаккумулятор снижает количество запусков насосного оборудования.

Олег Дунаев:

– По результатам анализа воды выбирается способ её очистки. Например, очистка от ржавчины в более простом варианте, может производиться путём фильтрации через обезжелезивающие сменные картриджи для фильтров, либо, при более дорогом способе устанавливается полноценная станция водоподготовки и система смягчения воды.

Затем, на основе всех вышеперечисленных данных, необходимо выбрать трубопроводную арматуру – состоящую из труб, фитингов и коллекторов.

Выбор труб для системы водоснабжения и отопления

При монтаже системы водоснабжения и отопления особое внимание необходимо уделить выбору труб.

Анатолий Гурин:

– Основные материалы для труб это:

Из плюсов такой трубы можно выделить долговечность и коррозийная стойкость. Среди недостатков высокая цена и сложность монтажа.

Такие трубы отличаются прочностью и долговечностью, но могут ржаветь, и сложны в монтаже.

Отличаются долгим сроком службы и лёгкостью монтажа.

Пластики могут быть сделаны из следующих материалов:

Для автономных систем отопления и водоснабжения лучше всего, по соотношению цена/результат, применять многослойные трубы из сшитого полиэтилена типа PEX/AL/PEX.

При прокладке трубопровода подводящего воду к дому необходимо помнить, что в зимний период времени, вода в нём может замёрзнуть. Есть три варианта решения этой проблемы:

Для Подмосковья эта величина составляет 1.5 метра.

Выбираем систему отопления

Так с чего же начать при выборе системы отопления для вашего дома?

Николай Пролежаев:

– Все начинается с определения источника энергии. Чаще всего это природный газ. Если же газа нет, то вариантов множество:

Рассмотрим подробнее каждый из вариантов.

Является одним из самых дешёвых и удобных видов топлива для обогрева частного дома, так как процесс его сжигания в котле хорошо поддаётся автоматизации и контролю.

Но все вышесказанное справедливо лишь при условии, если газовая труба уже подведена к вашему дому, так цена на подключение газа, либо прокладка трубопровода, может оказаться неоправданно высокой.

Твердотопливные котлы зачастую устанавливаются в качестве резервного источника тепла на случай отключения либо поломки основного котла. Также при их установке предъявляются повышенные требования к дымоходу, иначе не будет создаваться тяга, необходимая для удаления продуктов сгорания.

При выборе электрокотла необходимо помнить, что зачастую для отопления дома подходят только трёхфазные котлы мощностью более 12 кВт/380 вольт, а далеко не на всех участках есть выделенная трёхфазная линия в 15 и более кВт. Однофазный электрокотёл мощностью менее 12 кВт/220вольт подойдёт лишь для отопления небольшого и хорошо утеплённого дома площадью до 100 кв.м

Важно знать, что существуют жидкотопливные котлы со сменными горелками, а значит, такой котёл можно легко перестроить на работу на магистральном или сжиженном газе.

Предварительно, мощность котла можно просчитать по следующей формуле: 1 кВт мощности расходуется на отопление 10 кв. м. хорошо утеплённого помещения.

Николай Пролежаев:

– Котёл подбирается исключительно после теплорасчёта, так как необходимую мощность можно выяснить, только зная теплопотери. Так же при проектировании выбирается принципиальная система котельной в целом. Есть два основных типа:

Схема с двухконтурным котлом. В данном случае теплообменник ГВС находиться непосредственно в котле. Такая схема применяется при проживании 3-4 членов семьи.

Плюсы: Занимает маленькую площадь в котельной. Оборудование значительно дешевле, относительно системы с бойлером косвенного нагрева.

Минусы: Маленькая производимость ГВС, чувствительность к качеству воды.

Одноконтурный котёл с бойлером косвенного нагрева. В данном случае рядом с котлом ставится бойлер, в котором греется горячая вода. Необходимый объем подбирается при проектировании. Данная схема является более комфортной и долговечной, так как резерв ГВС позволяет использовать воду для 5-6 потребителей, и она абсолютно не чувствительна к качеству воды.

Анатолий Гурин:

– Перед выбором котла и соответственно системы отопления, надо сделать анализ воды и выяснить может ли предполагаемый котёл работать с ней.

Например, настенные двухконтурные котлы не могут нормально работать с жёсткой водой, т.к. теплообменник забивается солями жёсткости и часто требует промывки или замены.

Наилучший вариант для отопления и водоснабжения это одноконтурный котёл с бойлером косвенного нагрева, отдельно стоящим или встроенным.

Виды систем отопления

После того, как был выбран котёл и вид топлива, необходимо понять – на основе какого принципа будет производиться отопление в доме, а значит – и какие требования будут предъявляться к проекту системы отопления.

Николай Пролежаев:

И хотя воздушная система отопления не так популярна в нашей стране как в Европе, необходима знать, что принцип её работы, основан на принудительной циркуляции в помещении тёплого воздуха, нагреваемого через теплообменник и подающегося через систему каналов в комнаты.

Николай Пролежаев:

К плюсам такой системы можно отнести:

Водяная система отопления для загородных домов, в свою очередь делиться на: двухтрубную (попутную) и коллекторную (тупиковую).

Ввиду данной особенности система является более дорогостоящей.

К плюсам водяного отопления относятся:

В случае морозов и отключения системы отопления, например из-за поломки котла, вода может замёрзнуть и разорвать трубы системы отопления. Чтобы этого избежать в систему отопления заливается специальный низкозамерзающий теплоноситель – антифриз.

В заключении стоит отметить, что выбор системы отопления и водоснабжения требует тщательного расчёта и грамотного монтажа, только тогда ваш загородный дом станет по-настоящему комфортным и современным жилищем.

Источник

Автоматика для водоснабжения частного дома: разновидности, применение, настройка

Автоматизированное водоснабжение коттеджа

Сегодня нам с уважаемым читателем предстоит разобраться в том, как устроено автоматическое водоснабжение для дома. Мы познакомимся с основными элементами системы водоснабжения, их функциями и выясним, как настраиваются их рабочие параметры.

Цели применения

Какие функции выполняет автоматизация водоснабжения в частных домах?

Их, собственно, всего две:

Вода подается к кранам из емкости в подвале

Обратите внимание: вода, как и большинство жидкостей, практически несжимаема, поэтому даже при минимальном ее расходе падение давления будет весьма значительным. Для стабилизации давления служит гидроаккумулятор — бак, разделенный эластичной мембраной на воздушный и водяной отсеки.

Устройство мембранного бачка

Реле давления

Как устроено автоматизированное водоснабжение дома из скважины или глубокого колодца?

Насосы для глубоких колодцев и скважин

Справка: согласно СП 30.13330.2012, в отсутствие другой информации от производителей сантехники за минимум давления во внутреннем водопроводе принимается значение 2 кгс/см2 (2 атмосферы). На практике абсолютное большинство бытовой техники (посудомоечных и стиральных машин, водонагревателей и т.д.), смесителей и комплектов арматуры сливных бачков нормально выполняет свои функции при давлении от 0,3 кгс/см2.

Водонагреватель Атмор включается при напоре воды не менее 3 метров, что соответствует давлению 0,3 кгс/см2

Мембранные бачки отечественного производства

Клапан установлен на выходе погружного насоса

Автоматическая система водоснабжения Джилекс Краб 50 работает с любыми насосами мощностью до 1100 ватт

Как это работает

Наиболее распространенная разновидность реле — электромеханические.

Отечественное механическое реле РД-5

Они устроены предельно просто: замыкание и размыкание микропереключателей питающей насос цепи обеспечивается движением подпружиненного поршня при колебаниях давления воды.

При падении напора цепь замыкается, при достижении верхней заданной производителем или владельцем планки — размыкается. Регулировка верхней и нижней границ срабатывания выполняется гайками, меняющими усилие сжатия пружины.

Устройство механического реле

Особый случай

Электронные реле встречаются в продаже несколько реже электромеханических. Причина очевидна: при той же функциональности их цена заметно выше. Если недорогое электромеханическое реле обойдется покупателю в 250-500 рублей, то стоимость электронных приборов начинается от 2500 р.

Реле с электронной панелью управления и индикацией

Основа электронного реле — пьезорезистивный датчик давления. При механической деформации пьезоэлемента слабый ток на его контактах обрабатывается управляющей электроникой, после чего та включает или выключает питание насоса.

За измерение напора отвечает пьезорезистивный датчик

Имеет ли автоматическая система водоснабжения дома с электронным реле какие-либо убедительные преимущества?

Мы позволим себе привести перечень достоинств прибора «Акваконтроль РДЭ» с сайта одного из продавцов:

Примечание автора: механическое реле тоже не включает и не выключает насос без достижения установленных пороговых значений давления, так что этот пункт выглядит довольно неубедительно

Автоматическое водоснабжение Водомет от Джилекс с электронным реле

Насосная станция

Отвечающая за водоснабжение частного дома автоматика нередко монтируется производителем на одной станине с поверхностным насосом и гидроаккумулятором. Получившаяся конструкция называется насосной станцией.

Разрешите представить: насосная станция

Принцип работы автоматики ничем не отличается от описанного выше: насос включается и выключается при достижении нижнего и верхнего пороговых давлений. Как правило, насосные станции комплектуются недорогими электромеханическими реле.

Механическое реле управления насосной станцией

Современный рынок предлагает два типа насосных станций:

Принцип действия внешнего эжектора

Любопытно: использование внешнего эжектора позволяет поверхностному насосу поднимать воду с глубины до 35 метров. Глубина всасывания определяется мощностью электромотора и создаваемым в напорной трубе давлением.

Станция Unipump DP-750-24. Мощность — 750 Вт, глубина всасывания — до 20 метров

Подключение насосной станции к внутреннему водопроводу своими руками имеет одну особенность: на конец всасывающей трубы нужно установить обратный клапан (желательно — с механическим фильтром). С чем связана инструкция, уже упоминалось выше: без клапана вода из гидроаккумулятора и водопровода выльется в скважину сразу после выключения насоса.

Клапан на всасывающей трубе

Редуктор

Еще один элемент системы для автоматического водоснабжения дома — регулятор давления, или редуктор.

Он ограничивает напор во внутреннем водопроводе заданным значением.

Это необходимо в двух случаях:

Наиболее распространенные поршневые редукторы работают за счет разницы в площади поршня и клапана и, соответственно, воздействующего на них при неизменном давлении усилия. При росте напора поршень смещается, преодолевая сопротивление пружины, и закрывает клапан.

Знакомьтесь: поршневой редуктор

Регулировка

Как настраивается автоматизированное водоснабжение частного дома, и в каких случаях нужна настройка оборудования?

Начнем со второго вопроса.

Полезная емкость мембранного гидроаккумулятора в зависимости от давления накачки и настроек автоматики

Перейдем к способам настройки.

Капитан Очевидность подсказывает: из соображений безопасности реле или насосную станцию нужно предварительно отключить от питания.

Под крышкой вы увидите две пружины с гайками разного размера.

На фото — реле давления со снятой крышкой

Большая отвечает за давление выключения (вращение по часовой стрелке увеличивает его, против — уменьшает). Маленькая гайка при затягивании увеличивает дельту давлений между точками выключения и включения.

Подсказка: как правило, заводские установки реле — 3/1,5 кгс/см2. Они безопасны для любых труб (включая полимерные) и обеспечивают нормальную работу бытовой и санитарной техники.

Гидроаккумулятор

Для регулировки давления накачки нам понадобится найти на корпусе мембранного бачка ниппель. Обычно он скрывается под металлическим или пластиковым колпаком. Устройство и размер ниппеля ничем не отличаются от автомобильного или велосипедного золотника.

Ниппель в воздушном отсеке гидроаккумулятора насосной станции

Чтобы стравить воздух из мембранного бака, достаточно нажать отверткой или любым другим подходящим по размеру предметом на короткий стержень в центре ниппеля. Накачать его можно насосом или компрессором (желательно — с встроенным манометром).

Накачка мембранного бачка автомобильным компрессором

Внимание: давление накачки бака должно быть ниже, чем давление выключения насоса. Обычно эти значения различаются на 0,2-0,3 кгс/см2. В противном случае вы получите кратковременное прекращение подачи воды в момент опустошения водяного отсека гидроаккумулятора.

Редуктор

Регулировочный винт обычно скрывается под пластиковой крышкой на одном из торцов редуктора давления. Регулировка выполняется широкой плоской отверткой: поворот по часовой стрелке увеличивает напор воды во внутреннем водопроводе.

Винт для настройки редуктора

Заключение

Надеемся, что нам удалось удовлетворить любознательность читателя. Видео в этой статье поможет вам больше узнать о том, как устроена автоматизированная система водоснабжения частного дома. Успехов!
