#024 — экспедиционный багажник
Долго ли сказка сказывается, али дети делаются, но я наконец-таки слепил экспедиционник, о чем мой сей рассказ)
Покупаем квадратный профиль 15х15х2 длинной 30м. Как показывает неоднократная практика перевозки тяжелых грузов — в приделах объема экспедиционника этого достаточно. Нет необходимости лепить багажник их могучего профиля или трубы, если конечно не стоит задачи транспортировать автомобиль колесами вверх на багажнике. Далее 4е рым-гайки на 6 (они все около этого размера имеют такой диаметр уха).

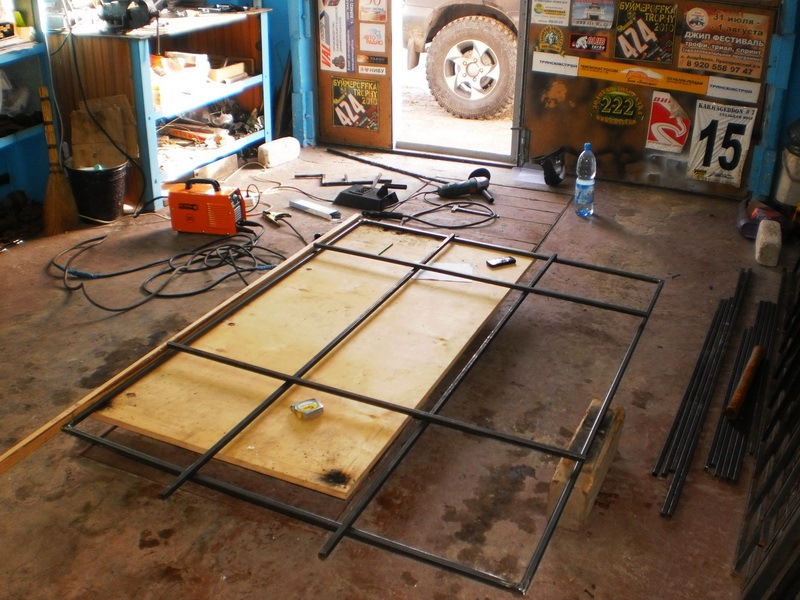

Далее, для сварочного стола использовался кусок ДВП (см. картинки ниже) установленный на огрызки деревянных брусков, дабы приподнять над полом гараже и было легче работать. Как показала практика — этого достаточно, не обязательно сварочный стол (т.е. требование ровной плоскости для сварки багажника!) должен покрывать всю площадь багажника. И так, берем ДВП, ставим на бруски, кладем на него отрезанный по размеру профиль, выравниваем по уголку и прижимаем струбцинами (понадобится минимум 2е, хорошо — 4е).
Привариваем. Меняем стороны и постепенно двигаясь по кругу варим периметр, сверяясь с уголком и пробивая на равность диагоналей.
Соответственно сваяв из небытия периметр, заполняем его по заранее определенному чертежу поперечины и продолины) получаем нижнюю часть багажника:

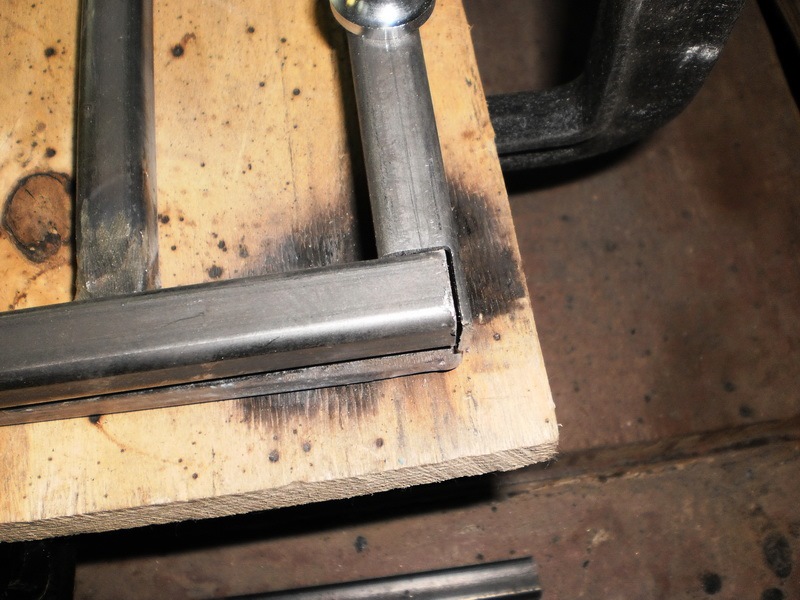

кстати стыки профиля режем особым образом, чтобы не было отверстий доступных ветру и влаге:

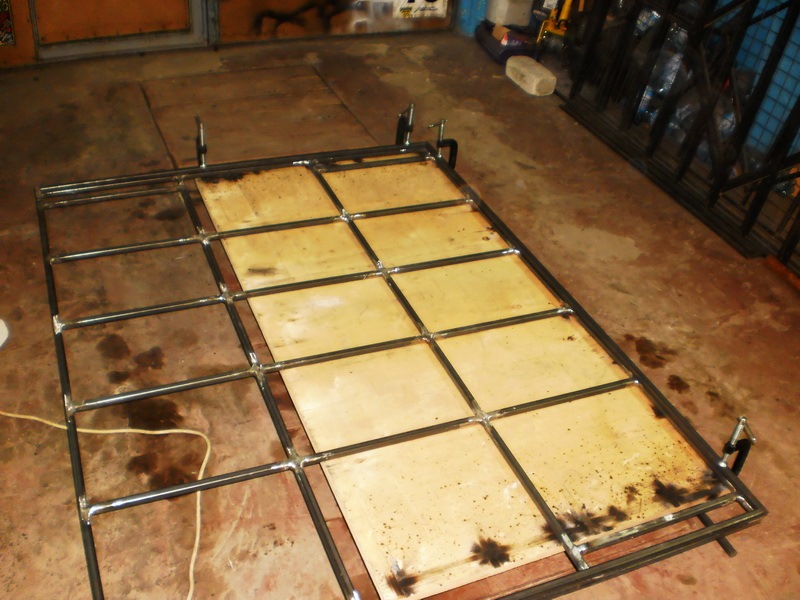

далее берем низ, прикладываем к нему профиль верха, прижимаем струбцинами и варим. это дает нам идентичность (относительную) низа и верха))

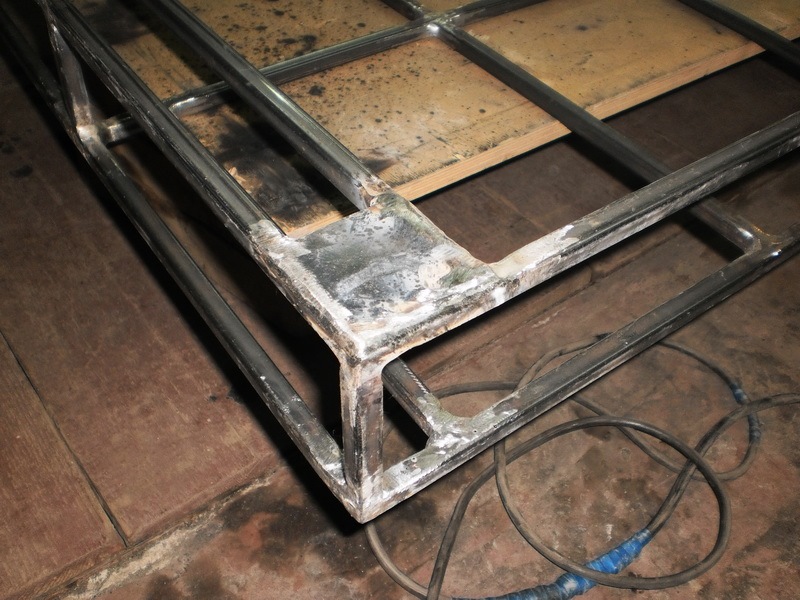

сварив верх, берем стойки и удерживая одной рукой, привариваем их к низу. подбивая слегонца сварочным молотком выравниваем конструкцию, кладем верх и все свариваем. скоро слова складываются, да не скоро все это варится) повозиться придется. швы нещадно зачищаются, на предмет красоты и отсутствия пещер, где может поселиться ржа. дырки соответственно так же отсутствуют.
далее на готовый низ+стойки+верх навариваем крепеж лопаты. а лопата как известно — инструмент №1 на внедорожье)
за ним следуют площадки под антенны (а их две!):

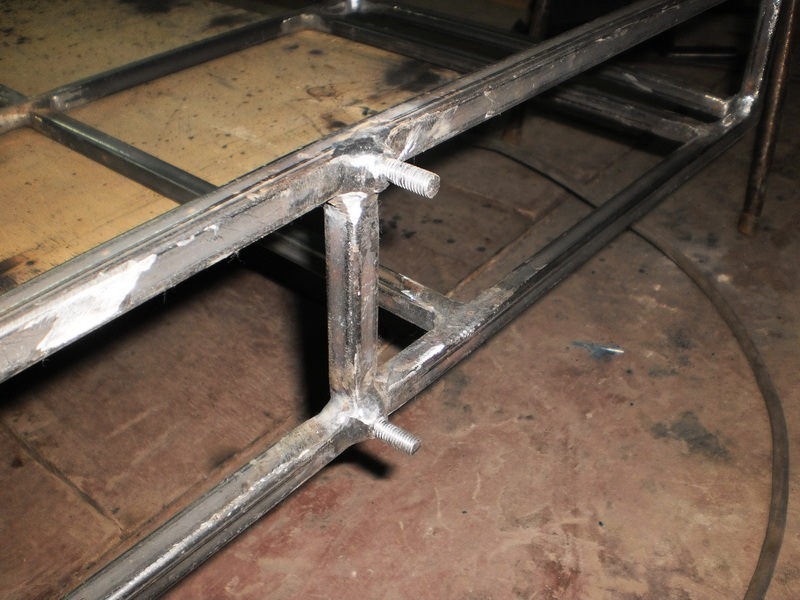

крепления флагштоков с обоих сторон с просверленными поперек отверстиями и нарезанной резьбой для закрепления флагштоков (картинки всего крепежа шмурдяка будут в продолжении):

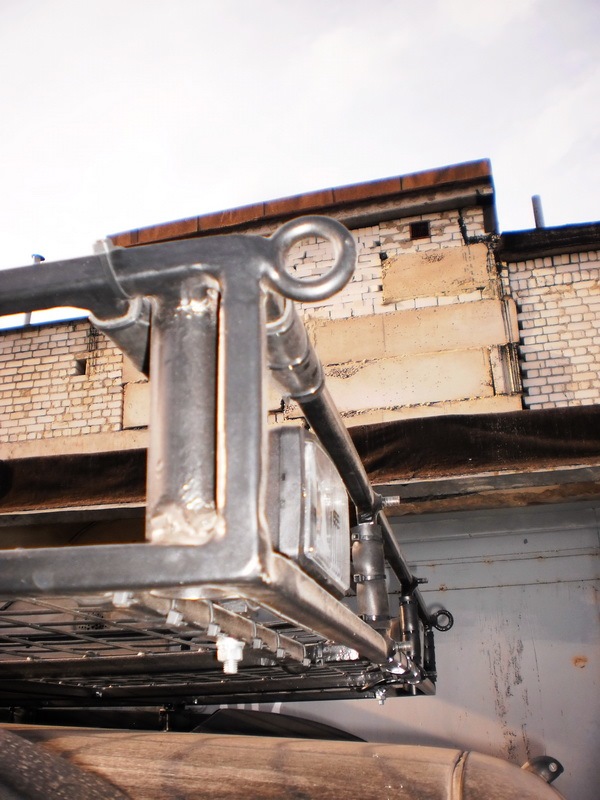

далее привариваем четыре петли из рым-гаек для веткоотбойников и крепежа лагерных резинок (тоже будет в картинках в последующих сериях марлезонского балета):

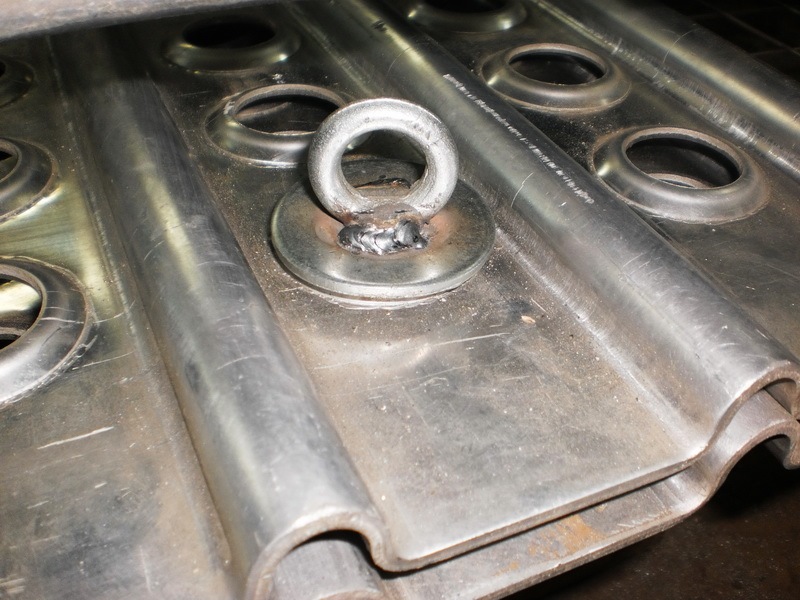

привариваем две гайки крепления сенд-траков (багажнег сделан таким образом, чтобы сенд-траки проходили в середине него):

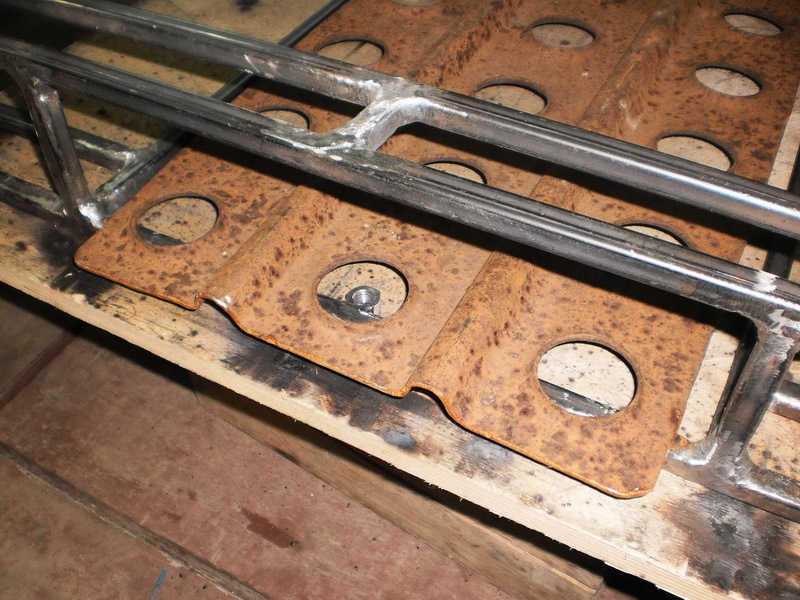

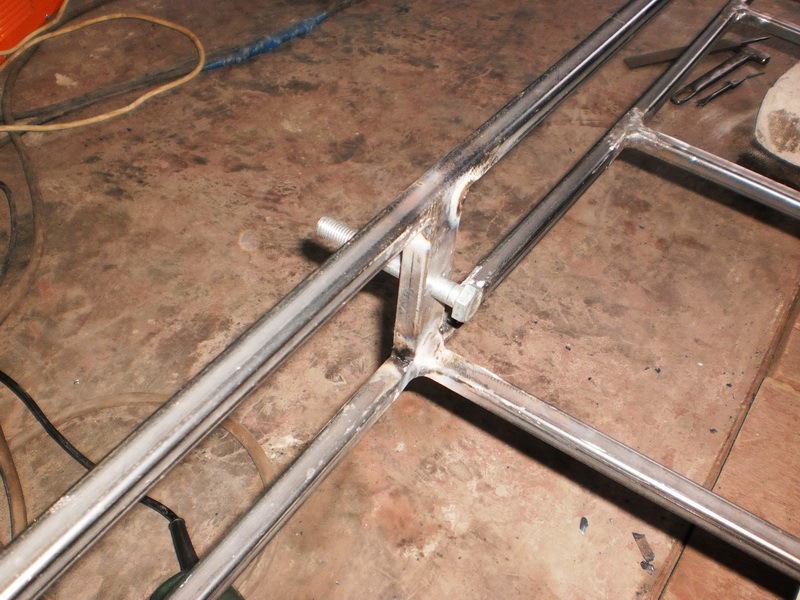

для крепления джека используем профиль 30х15 со сквозной сверловкой:
для крепления верхней части джека достаточно и 15х15:
все места прилегания железок к багажнику обезопасим резинками на хомутах:

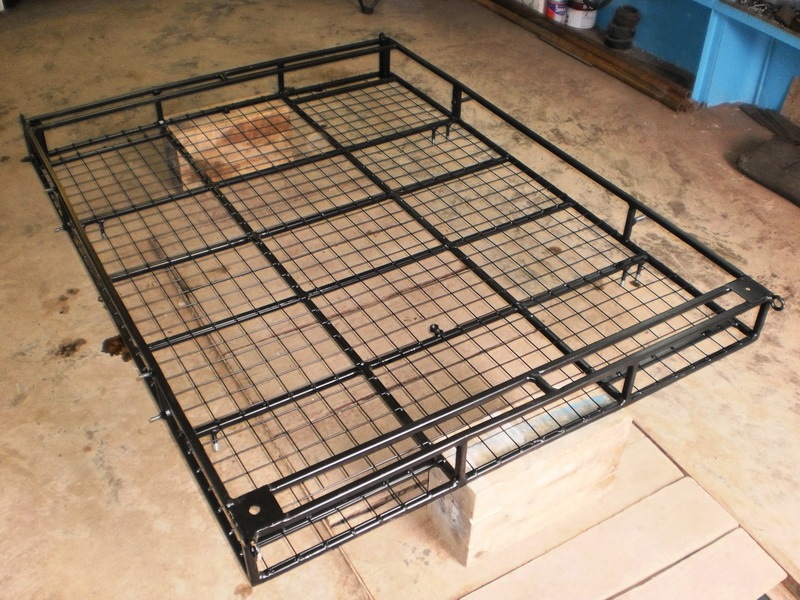

собственно отпескоструенный и покрашенный порошковой краской результат:

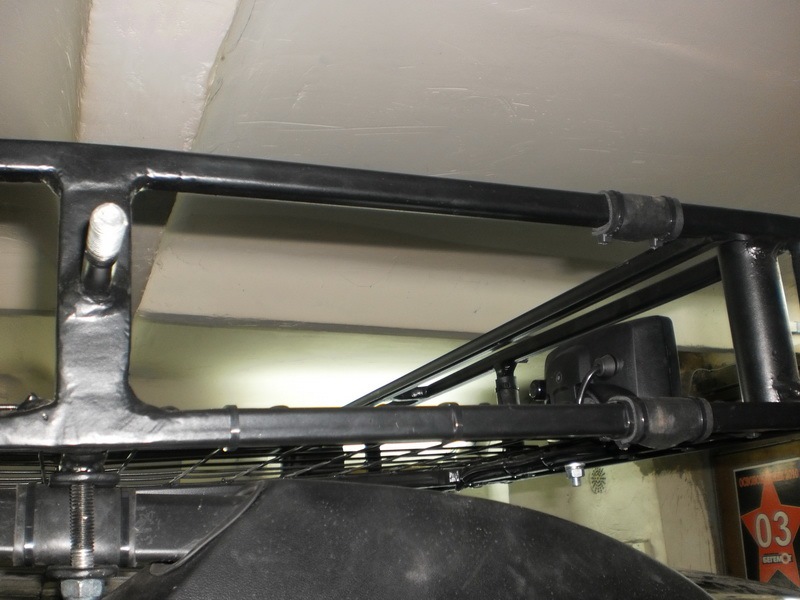

для крепления используем приваренные к поперечинам болты, надетые на них упорные пластины, соответственно гайки и резинки с хомутами в качестве предохранителя и демпфера:

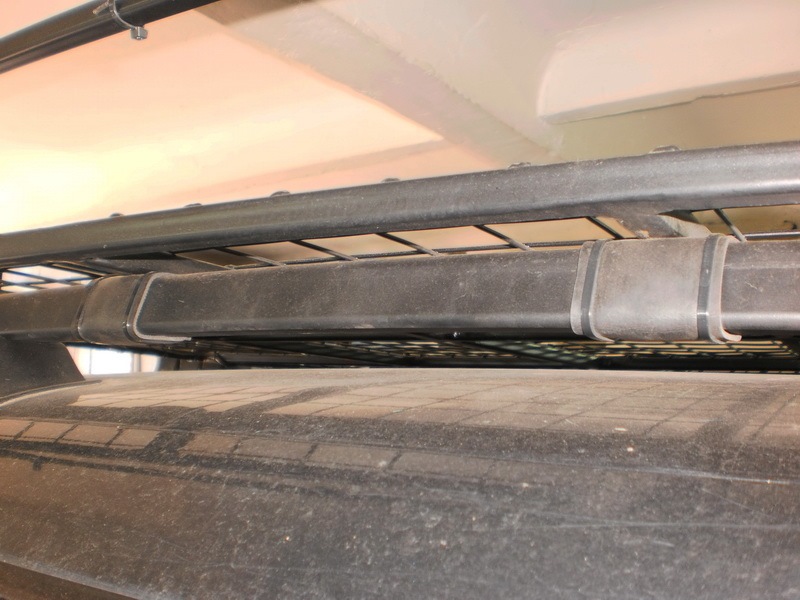

поперечины так же ложатся на резинки:
собственно результат в сборе:
по итогам работы внесены некоторые полезные и конструктивные изменения для последующих копий багажника нуждающимся шниваводам) если кому понадобится — обращайтесь)
в следующих частях марлезонского балета ждите отчеты в картинках о методах крепления шмурдяка, организации радиосвязи и люстры на багажнике.
upd1: расклад по материалам с учетом корректировок:
1 профиль 15х15 — 24,0 м
2 профиль 30х15 — 6,0 м
3 сетка (120х160 с ячейкой 50х50 и толщиной 2,5мм) — 1 шт
4 рымгайки — 4 шт
5 болты М6 (крепление багажника) — 8 шт
6 болты М6 (крепление лопаты) — 4 шт
7 болты М12 (крепление джека) — 2 шт
варил все инвертером электродами 1,6. но потом попробовал варить полуавтоматом — вот это халява). сетку прихватываем с двух сторон в каждом пересечении с профилем. два профиля с креплениями используем 30х15. болты не привариваем, а засверливаем профиль и снизу вставляем болты + крепежные пластины, сверху схватываем гайки — так проще и в изготовлении и в дальнейшей установке, чем точно приваривать болты снизу.
вес к сожалению не мерял, на момент окончательных работ весов не было, но субъективно вес — килограмм 18-20, т.е. субъективно блинчик в 20 кг из спортзала будет тяжелее)
upd2: тут задают вопросы… для желающих можем повторить все с учетом модернизации за денюжку в лучшем виде, что на рейлинги, что под муравьевские крепления)
