блок управления системой блокировки дверей гранта

108. Замена блока управления ЦЗ. А камасутра прилагается?

Есть у нас в семье еще одна Гранта и с месяц назад она чуток приболела.
Началось все с того, что я чисто случайно, передвигаясь на ней в качестве пассажира, обнаружил, что стеклоподъемники у автомобиля не работают. Интересно, подумал я, предохранитель? Целый. Реле? Визуально целое, но замыкание его напрямую исправило ситуацию.
Вести с полей были такими:

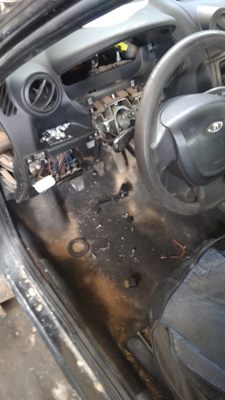

Дальше сдвигаем блок в сторону улицы, попутно не забудьте сматериться по поводу ужасно коротких проводов. Заглядываем внутрь и снова материмся.
Гайки крепления блока ЦЗ закручены изнутри панели, снаружи только металлические шляпки закладных, причем в них виднеется выемка под крестовую отвертку, но ощущение, будто это срывной болт, то есть отверстие заглушено и обломано. Короче снаружи не открутить никак, плюс они приварены с изнанки, только гайка на 10 внутри.

Примите удобную позу, вздохните и крутите на ощупь гайку на 10 с изнанки панели. Меня спасла трещетка в этом моменте.

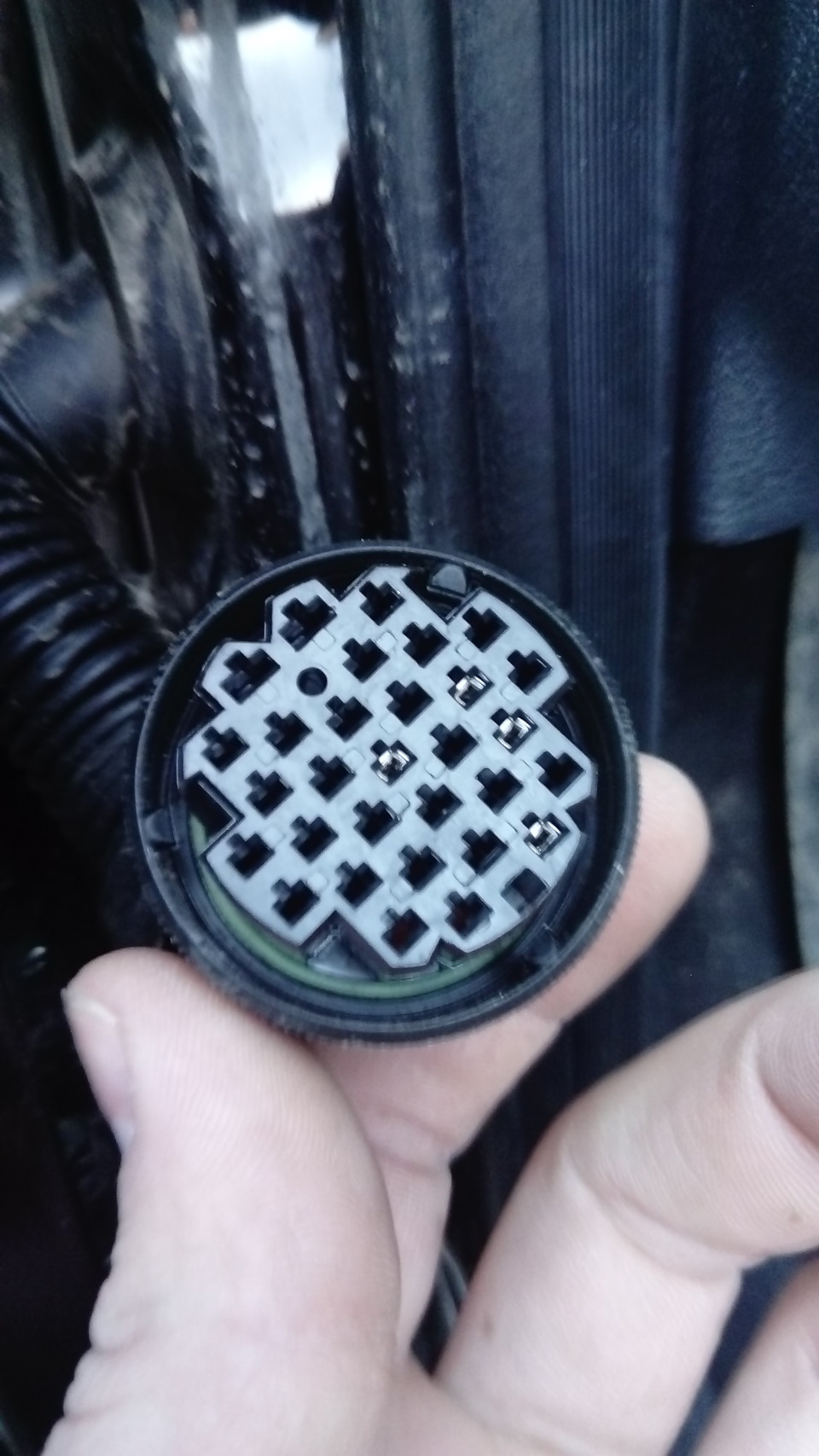

Если у вас получилось открутить, вы молодец. Дальше кое-как выталкиваем его наружу, не забывая еще раз сматериться на счет коротких проводов и готовьтесь матерится еще раз. Разъем на коннекторах Лира, ненавижу, бл**ь Лиру. Держит постоянно так, что фиг вытащишь разъем.

В буквальном смысле пришлось выдирать разъем, места для рук вообще нет.

Потом у меня последовала обратная сборка, и приятный бонус в виде вежливого света в автомобиле, он появился и им тоже управляет этот блок. Пришлось только на сигналке задержку выставить, иначе ложно говорила об открытых дверях.
Что случилось со старым не совсем понятно, визуально плата целая.

Если кто-то хочет ощутить весь «кайф» замены, посмотрите мой ролик, я там не особо стеснялся в выражениях 🙂

Запчасти

Лада Гранта 2012, двигатель бензиновый 1.6 л., 90 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада Гранта, 2021

Лада Гранта, 2021

Лада Гранта, 2021

Лада Гранта, 2021

Комментарии 26

Лалохезия спасет мир! Огонь статья.)))

Все относительно проще делается. У тебя все как то как у АвтоВАЗа. Сегодня снял сам блок за 1минуту, но пришлось немного подразобрать пластик

В чём может быть разница в блоках? У меня гранта норма 13го года, вежливого света нет, у матери гранта лифтбек 14го года, визуально такой же блок, но вежливый свет есть, может конденсаторы другие или чип другой?

Да кто ж их разберет?)

В чём может быть разница в блоках? У меня гранта норма 13го года, вежливого света нет, у матери гранта лифтбек 14го года, визуально такой же блок, но вежливый свет есть, может конденсаторы другие или чип другой?

Надо добавить кое какие детали и видимо блок поумнеет. Вопрос только какие именно и есть ли на них прошивки. В лифтбеке скорее всего в нем ещё и аварийка встроена

Сверху легче только надо крепления воздуховода срезать.

Я только что посмотрел Ваше видео об этом. Хочу порекомендовать: если (упаси Боже) придется ремонтировать что-нибудь в той же части автомобиля, то просто откиньте спинку сиденья, снимите обувь, закминьте ноги в салон, и просто ложитесь головой на пол кузова. Очень удобно, я и сам в пятнахе, и в гранте всегда так делаю!

Зимой не очень было обувь снимать)

сигналку надо перепрограммировать, срабатывает на плавный свет плафона, почитай инструкцию к старлайну Макс

Так я же написал в записке, что выставил задержку на сигналке 🙂

теперь сигналка нормально срабатывает?

Да, как обычно. 30 секунд задержку поставил штатную.

а ты на свою гранту кондиционер не устанавливал?

Честно сказать еще в декабре дали контакты директора Фрост, а я так и не связался с ним 🙂

тоже у меня в планах на свою поставить кондер фрост, инфы в инете не так уж и много, вот думаю самому поставить или к спецам, точнее к дилерам которые попросят 10000 руб за установку… Когда будешь устанавливать по подробнее опиши нюансы установки…

Надо собрать свою лень в кулак и позвонить ему, поговорить 🙂

да бывает такое ))))) тоже еще в прошлом году хотел поставить кондер но лень матушка…

Честно сказать еще в декабре дали контакты директора Фрост, а я так и не связался с ним 🙂

Не ставьте фрост, хрень полная, я полтора года уже езжу с штатным кондиционером, брал на разборке, не вижу смысла в старую машину ставить новый кондиционер, вышел 30 тысяч, плюс в том, что идёт подключение к ЭБУ нажал педаль в пол, компрессор отключается. Брал с панелью в сборе, тоесть старую снял, новую поставил, так же появилась возможность зашумовать место под панелью, переделать проводку по фен шую, обогрев сидений, зеркал, туманки, стеклоподъёмники задние. Правда была где-то утечка, сентябрь, октябрь отьездил, а после зимы, в марте-апреле не холодил, в навигаторе заправил заного с использованием ультрафиолетового красителя, сейчас в марте включал, холодит хорошо. Трубки конечно надо было ставить новые, но они итак 3000 комплект стоит, а нового образца ещё и плюсом не торохтят, самое дорогое это компрессор, но и взяв хотябы его и проводку уже цена получается халява. Включил печку на холод и кнопку кондиционера и в путь.

Так я же написал в записке, что выставил задержку на сигналке 🙂

Источник

Установка блока управления центральным замком. Лада Гранта Лифтбэк 2

Началось всё с покупки ещё в апреле китайского БУЦЗ(за 580 р. что-бы машина открывалась с брелока, а не с ключа). То было холодно, то некогда … в общем отмазывался как мог.

В итоге влез в дверь, посмотрел как там и что.
Обнаружил 2 провода от привода дверного замка

Вовремя одумался и решил искать такие хреновины, чтобы залезли в пины.
Забил на это дело и прокатал ещё месяц, вспомнил проезжая авторынок и подумал: «Скоро первое ТО, узнаю в ОФФдиле, подключат или пошлют.»

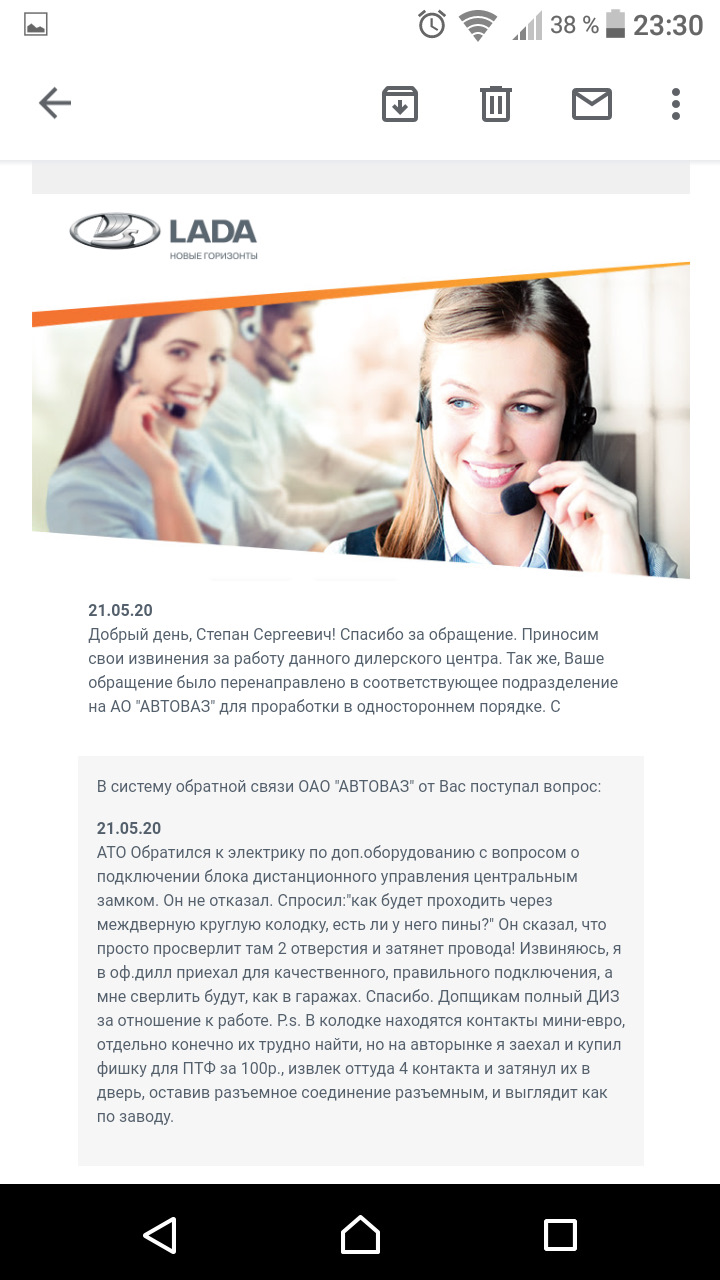

Приехал, провели ТО, всё по красоте, ребята молодцы! Пообщался с допщиками, определились с ценой на установку (2200р.) — «дороговато но это же официалы» подумал я, пока не задал вопрос: «Ребят! Как будем дверь проходить? Пины есть?», они мне ту же херь прогоняют «Да че там делов. Мы ща просверлим в аккурат, затянем 2 жилы, пол часа и готово. Мы всем так ставим»… WoW WOW wOw ребята. Если бы я этот вариант рассматривал, то блок у меня стоял бы уже в апреле!

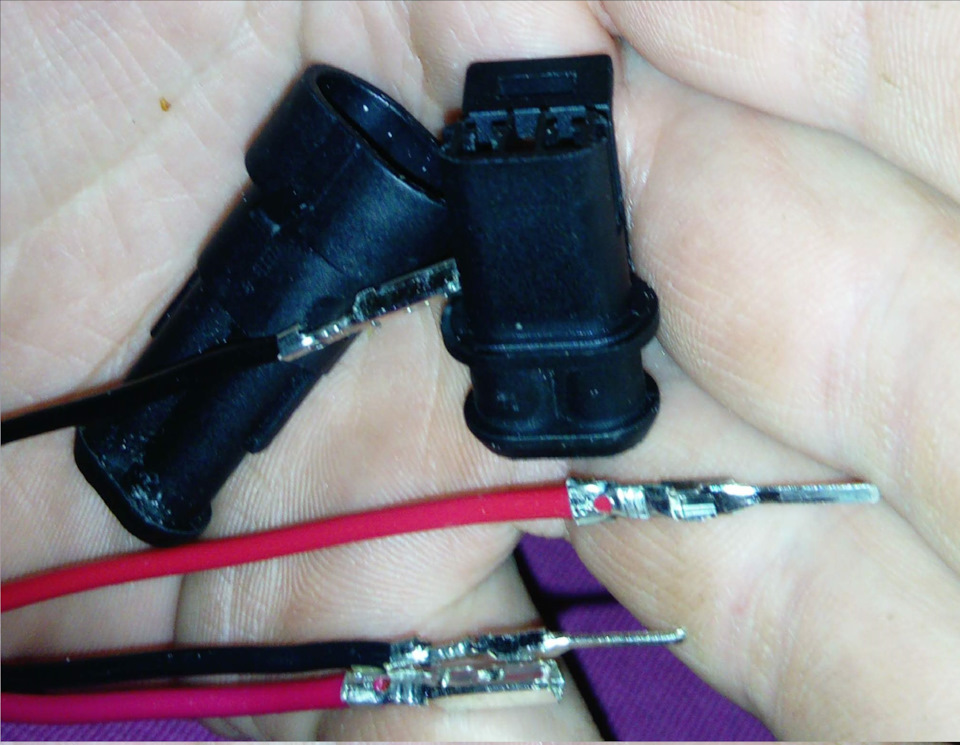

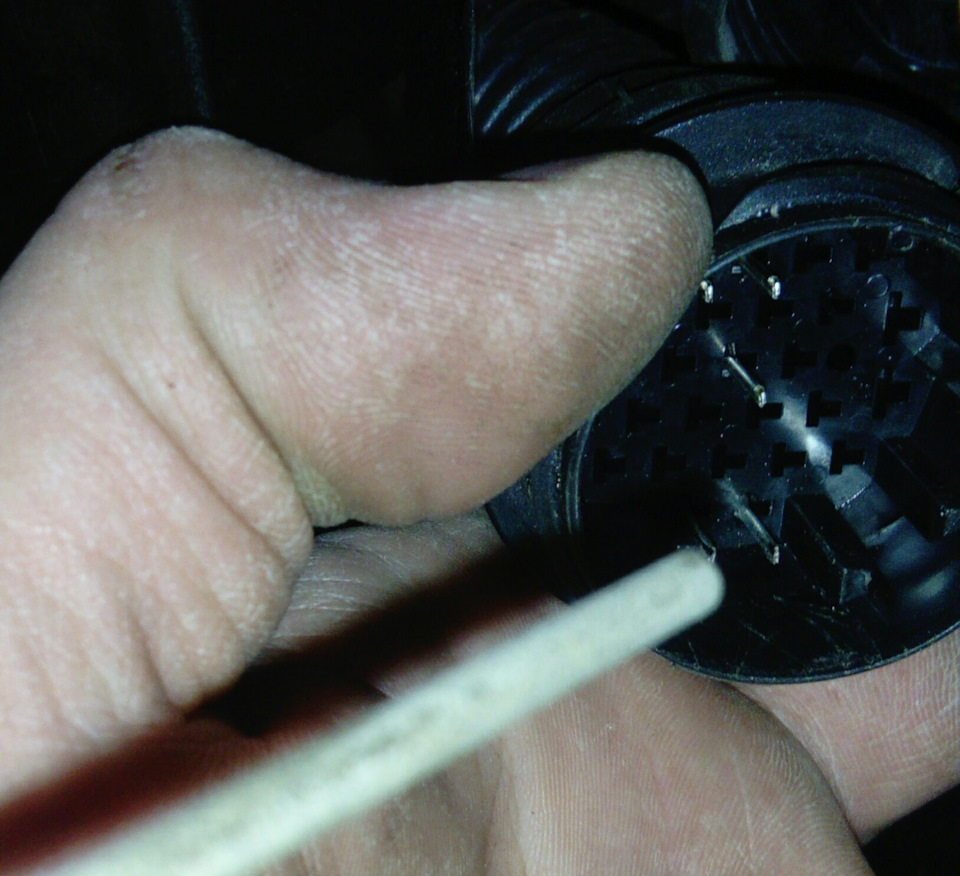

Психнул, уехал на рынок, там подобрали вот такую фишку для птф(вроде как) по-тому, что небыло этих евриков по отдельности. Согласен найти пины трудно, но можно. Вот они

ЕСЛИ ХОЧЕШЬ ЧТО-ТО СДЕЛАТЬ! ЛУЧШЕ ДЕЛАЙ ЭТО САМ!
ЕСЛИ ХОЧЕШЬ ЧТО-ТО СДЕЛАТЬ! ЛУЧШЕ ДЕЛАЙ ЭТО САМ!
ЕСЛИ ХОЧЕШЬ ЧТО-ТО СДЕЛАТЬ! ЛУЧШЕ ДЕЛАЙ ЭТО САМ!

Пины из фишки птф вошли с трудом и защелкнулись! Самая важная для меня процедура на этом закончилась ахах.

Взял книжку, посмотрел распиновку

Обрезал лишние концы проводов, что-бы небыло соплей и соединил все согласно схемы на пятиконтактную WAGO с ручным зажимом, от 9 жил осталось 5 (+ — P G и мигалко на фонари)

Сдернул панель закрывающую блок предохрангителей. Протестировал работу БУЦЗ: взял питание с аккумулятора отдельным проводом через предохранитель на 10А, подключил P и G на актуатор через двухконтактные wago, а вместо фонарей подключил прозвонку.

Проверка показала правильность подключения, все отлично работает, нужно двигаться дальше!

Затянул P и G через гофру из салона к своим выводам с круглеша, сделал тугие скрутки и обжал термоусадками из большого набора приобретенного на алике за 180 р. еще 4 года назад.

Предварительно обжав тремя кабель-стяжками черный и красный провода(питание), дабы исключить торчащие сопли за блоком предохранителей, там их и без меня хватает. Затянул и подключил их к постоянному + и — приходящему на фишку штатного блока центрального замка. Он находится сверху за блоком предохранителей, если лечь к педалям головой, то спокойно можно сдернуть фишку с этого черного маленького блочка.
Нам понадобятся с неё только два толстых провода: Черный-минус; Розовый с черной полосой — постоянный плюс;

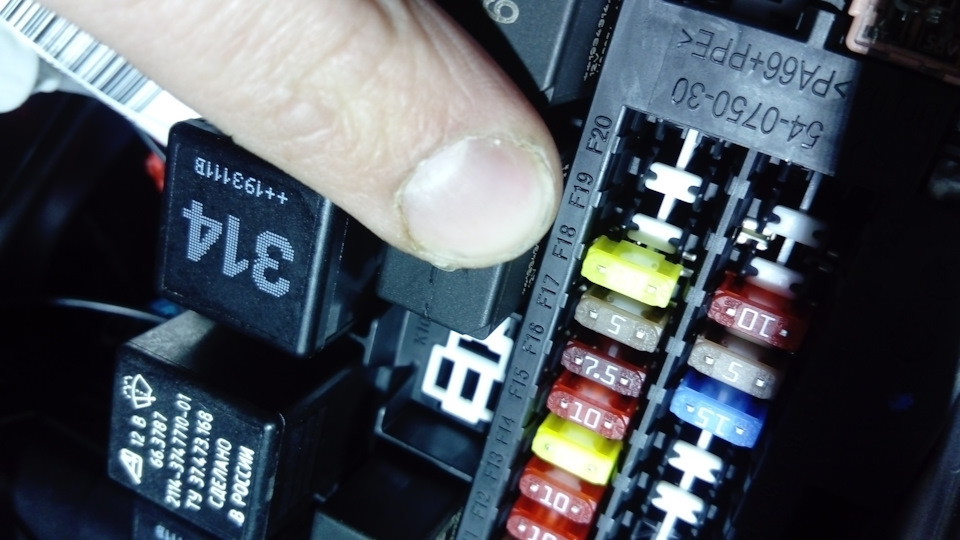

Для врезки я использовал красные соединители, для врезки в штатные провода без перерезания жил. Перед подключением обязательно вытащить предохранилель F18 на 30А, это + розового провода.

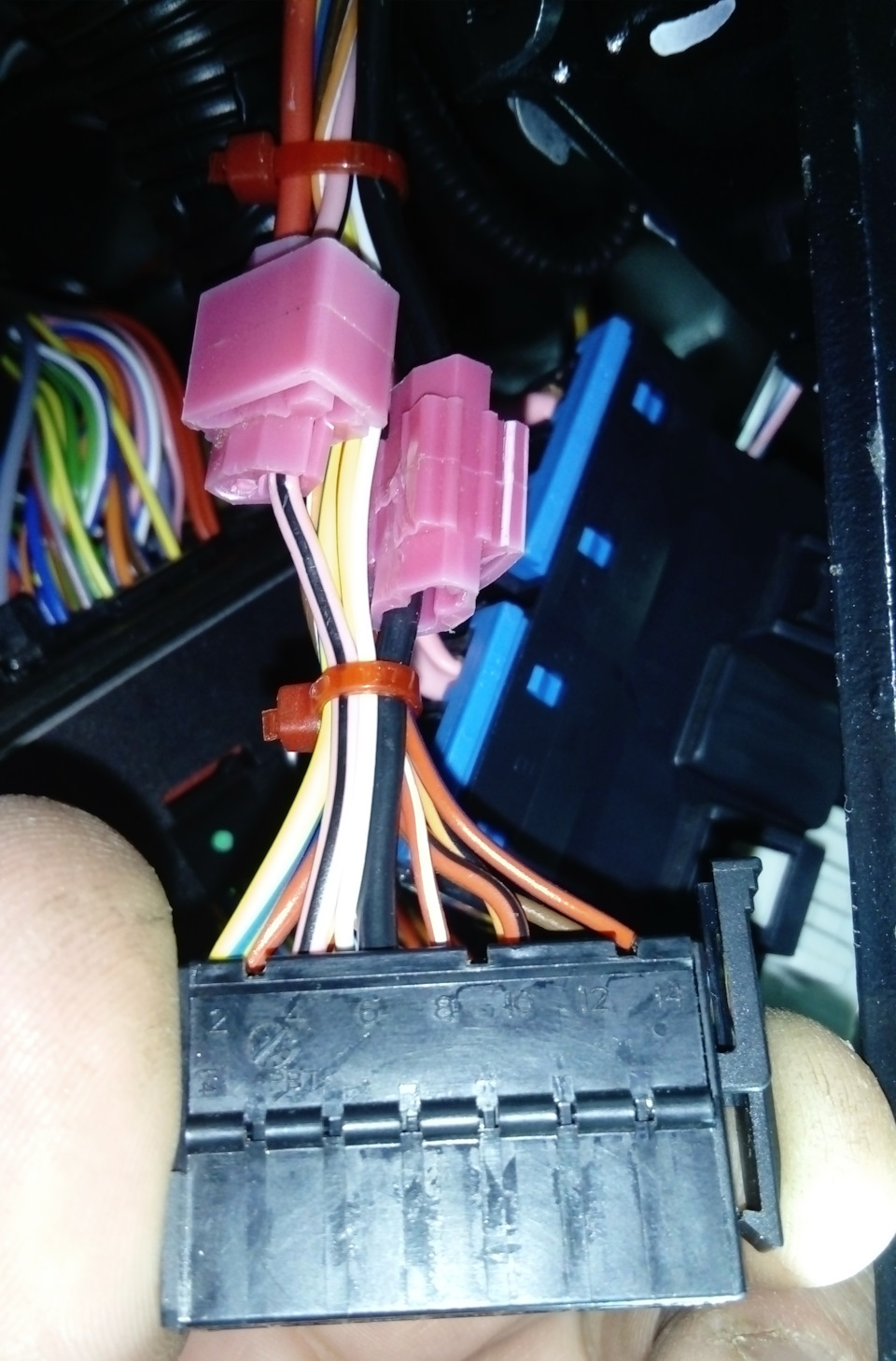

Врезался в жилы и стянул обратно жгут вместе с моими новыми двумя жилами на три стяжки и воткнул фишку обратно в штатный ЦЗ. И вот что вышло.

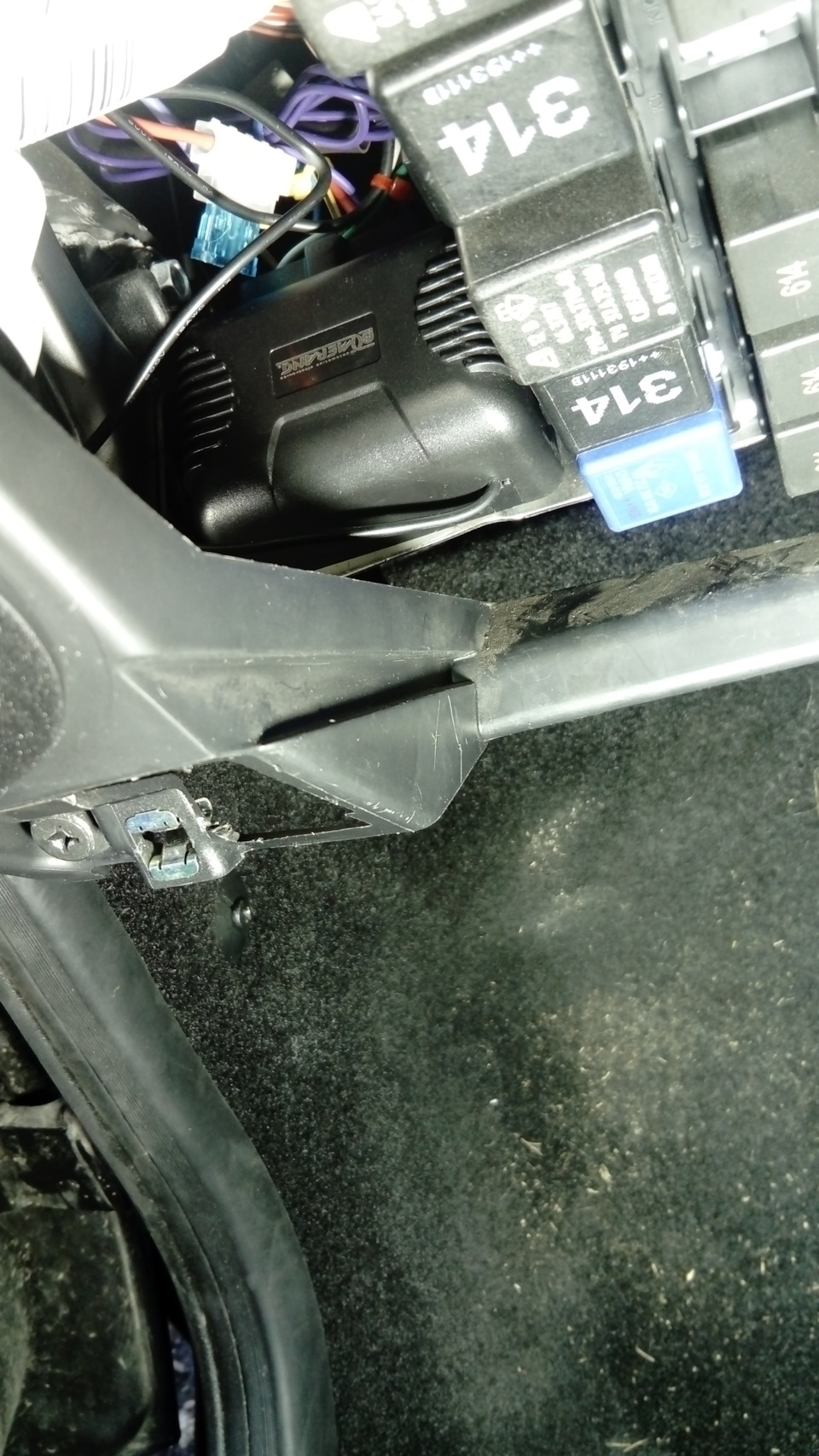

Подключил БУЦЗ к своей фишке и разместил рядом с БП на двухсторонний скотч идущий в комплекте, заранее подрезав лишние боковые крылья на корпусе полотном по металлу.

.
