Боковое опирание плиты перекрытия на стену

Минимальное опирание плит перекрытия на стену — величина нахлеста

Технологии монтажа многопустотных панелей должны в точности соответствовать стандартам и нормам СНиП. Одним из ключевых параметров является соблюдение норм опирания плиты и величины нахлеста при ее укладке.

Стандартный допустимый показатель нахлеста при опирании многопустотной панели на несущую опору в зависимости от типа и характеристики стенового материала составляет:

Помимо этого размер величины перекрытия стен варьируется от их вида, составляя:

При этом минимальный размер перекрытия для любого случая равен 6 мм.

Особенности опирания ПК панелей

Использование в качестве плит перекрытий ЖБИ типа ПК следует уделить должное внимание расчету нагрузки на торцевые части панели. Использование дополнительной сеточной арматуры, принимающей на себя сдавливающую нагрузку и предназначенной для усиления торцевых элементов изделия, увеличивает его несущую способность, однако, чем большим является показатель нахлеста при монтаже плиты на несущую вертикальную перегородку, тем меньше риск постепенного разрушения торцов панели. Ввиду наличия усилителей торцевых сеток мы категорически не рекомендуем самостоятельно корректировать размер панелей ПК (например, распиливать их).

Придать конструкции дополнительную жесткость без необходимости осуществления большого нахлеста можно, заделав пустоты с одной стороны плиты. Для этих целей могут использоваться готовые вкладыши заводского производства или самостоятельная заливка с применением бетона М200.

Для плит ПК актуальным остается вопрос нахлеста плит в плоскости увеличения давлении со стороны расположенного выше элемента при увеличении площади соприкосновения (опирания). Существует возможность критического перекрытия, при которой плита ПК может, попросту, разрушиться из-за предельно высокой нагрузки на торцевую сторону. С целью укрепления вертикальной поверхности плиты в ее конструкции закладывается фронтальная сетка.

Помимо этого изделия наличие бетонных вкладышей, необходимых для устранений пустого пространства с одной стороны поверхности. в случае их отсутствия полости необходимо самостоятельно залить, используя бетонный раствор марки не ниже М-200.

Опирание плит ПБ

Особенности проектировки и производства многопустотных плит ПБ гарантируют достаточную прочность торцевых элементов конструкции, что позволяет не использовать вспомогательные армирующие сетки. Ввиду этих особенностей параметры опирания ПБ панелей не являются строго регламентированными строительными стандартами и нормами, однако на основании многолетнего практического опыта работы с ЖБИ мы не рекомендуем делать нахлест очень большим. Конструктивные особенности плит ПБ позволяют им иметь высокую прочность, которая исключает возможность разрушения торцов при чрезмерной величине перекрытия плит. Величина опирания для плит ПБ не нормируется стандартами.

Оптимальными показателями величины нахлеста при возведении перекрытий с использованием ПБ плит является 100 мм, равное расстоянию от края изделия до первого пустотного отверстия. В случае, если размер плиты не соответствует конфигурации здания (например, является большим), добиться оптимальных показателей жесткости конструкции можно, предварительно залив бетоном марки М400 крайнее отверстие по всей его длине.

Инструкция по раскладке плит перекрытия

Перед тем как перейти к раскладке пустотных плиты, необходимо понимать какие бывают плиты и как их изготавливают.

Какие плиты используют в частном домостроении:

По номенклатуре ГОСТ существует много разновидностей и типов сборных плит для разных целей. Я не буду про все рассказывать, так как в этом нет потребности. При проектировании индивидуальных жилых домов мы в основном используем пустотные железобетонные плиты с маркировкой ПК и ПБ толщиной 220 мм.

Размеры сборных железобетонных плит перекрытия:

Стандартная ширина плит ПК: 1000 мм, 1200 мм, 1500 мм. По гост есть и другая ширина, но мы рассматриваем только те плиты, которые легко купить у любого производителя.

Стандартная ширина плит ПБ: 1200 мм, 1500 мм.

Плиты ПК с шагом 300 мм по длине. Минимальная длина от 1,6 м (на практике от 2,4 м) до 7,2 м

Плиты ПБ выпускаются с шагом 100 мм. Длина от 2 и до 9 м при толщине 220 мм и до 12 метров при толщине плиты 300 мм.

Для частного домостроения применяют плиты толщиной 220 мм. Существуют облегченные плиты с толщиной 140 мм, но их не так просто найти. Плиты ПБ более 9 метров выпускают с толщиной 300 мм.

расшифровка маркировка плиты: ПК-45-12-8

ПК — плита круглопустотная

45 — длина 45 дециметров или 4,5 метра

12 — ширина 12 дециметров или 1,2 метра.

8 — распределенная нагрузка на плиту без учета собственного веса 800 кг. на метр.

Нагрузка на плиты перекрытия:

Для частного домостроения применяют плиты с нагрузкой 800 кг на метр квадратный — обозначается цифрой 8 маркировке плиты. Плиты ПБ выпускаются также с нагрузкой 1250 кг на метр квадратный — цифра 12,5 в конце маркировки плиты

Обратите внимание нагрузка распределенная, а не точеная. Это значит на плиты мы не можем ставить тяжелые конструкции, которые имеют маленькую площадь опирания, но большой вес: колонны, тяжелое оборудование, тяжелые кирпичные камины и т.д.

Плиты ПК или ПБ? в чем отличия:

Данные типы плит отличаются способом изготовления. Плиты ПК заливаются в формы, а плиты ПБ изготавливаются безопалубочным методом, то есть без использования готовых форм. Отличается немного и армирование плит: в ПК используется арматура, в ПБ стальные канатики. Но это не влияет на несущую способность плиты. Высота плит одинаковая. Для индивидуального домостроения это 220 мм (бывает и 140 мм так называемые плиты ПНО).

Плиты с маркировкой ПК

Плиты круглопустотные, изготавливаются в формах. В форму устанавливается арматура и заливается бетоном, после затвердевания получившееся изделие извлекается.

Так как размеры форм фиксированные, то выбирать плиты лучше по прайс-листу изготовителя. Многие наши заказчики думают, что плиты имеют фиксированную длину равную 6 метрам, но это не так. Плиты ПК имеют длину от 1,6 метра до 7,2 метров.

В прайс-листах продавцов мы увидим названия плита ПК 45-12-8. Это означает : плита круглопустотная длиной 4,5 метра, шириной 1,2 метра, выдерживает нагрузку 800 кг на 1 метр квадратный.

Плиты ПК у производителей могут быть записаны ПК, 1ПК, 2ПК — отличия в диаметре отверстий, но для частного дома нет большой разницы, какого диаметра будут отверстия, поэтому, выбирайте любые плиты, какие вам наиболее доступны. Также по ГОСТ есть разная нагрузка для таких плит, но на практике в основном это 800 кг/м.кв.

пример прайса плиты ПК

Плиты с маркировкой ПБ:

Плита без опалубочного формования. На всю длину цеха завода натягиваются канаты из металла, заливает бетоном более высокой марки, чем у плит ПК и после затвердевания нарезают, на плиты нужной длинны.

изготовление плиты ПБ

Такие плиты раньше стоили дороже, чем плиты ПК, так как необходимо дорогостоящее оборудование, но сейчас плиты ПБ стали стоить одинаково с плитами ПК, ведь производительность таких заводов намного выше, а самих заводов стало больше. Так как плиты режутся, то некоторые заводы осуществляют нарезку плит и под эркеры по вашим размерам. В своих проектах мы делаем пока раскладку из плит ПК, так как не во всех городах также просто купить плиты ПБ как в Екатеринбурге, Москве или других крупных городах, но в примечаниях прописываем, что возможна замена на плиты ПБ.

плиты ПБ пример прайса

Правила укладки пустотных плит перекрытия (как ПБ так и ПК):

Инструкция раскладки плит перекрытия

Пример раскладки плит:

Раскладка плит перекрытия

Преимущества пустотных плит перед другими типами перекрытий:

— высокая скорость. Один этаж небольшого дома перекрывается за один день и можно вести кладку стен дальше.Для сравнения — монолитный бетон набирает марку 28 дней при температуре 20 градусов. Нагружать монолитное перекрытие понемногу можно раньше, но ждать все равно придется более 1 дня.

— огнестойкие (предел огнестойкости 1 час)

— перекрытия из сборных плит на 20-30% дешевле, чем монолитное перекрытие (но деревянные балки все-таки будут самым дешевым вариантом)

— низкая трудоемкость. Плиты привез и раскидал (не надо долго вязать каркасы).

— плита изготовлена на заводе, поэтому вам не надо следить за тем как связали арматурные каркасы и не надо приглашать квалифицированную бригаду монолитчиков, чтобы быть уверенным, что перекрытие выдержит нагрузку.

— плиты достаточно легкие и вполне подойдут для частного дома (вес 1 кв. метра сборной пустотной плиты примерно в два раза меньше веса 1 кв.м. монолитной железобетонной плиты той же толщины)

— высокая жесткость, прочность и долговечность, в сравнении с деревянными перекрытиями.

Недостатки сборных пустотных плиты:

— кривая поверхность плиты (необходимо делать натяжные или подвесные потолки, чтобы скрыть это).

— плиты штучный материал, поэтому между ними есть стыки или швы, которые невозможно заштукатурить на потолке.

— достаточно дорого стоят в сравнении с деревянным перекрытием (но дома с железобетонными перекрытиями быстрее и дороже продаются, чем с деревянными балками).

— в плитах нельзя вырезать отверстия. Для того чтобы выполнить отверстия необходимо устройство монолитных участков, а это дополнительное усложнение.

Готовые проекты домов с плитами перекрытия:

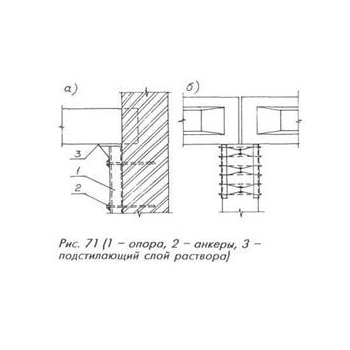

Опирание плиты перекрытия на несущие стены

При выполнении строительных мероприятий по возведению зданий, для устройства межэтажных перекрытий используются пустотные и ребристые панели. Они усилены стальной арматурой, позволяющей компенсировать возникающие напряжения. Для обеспечения прочности возводимых строений необходимо правильно выполнять опирание плит перекрытия на несущие стены. Важно правильно располагать межэтажные панели, обеспечивать требуемую площадь опорной поверхности. Соблюдение указанных требований позволит повысить надежность возводимых конструкций, срок их эксплуатации.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Как правильно выполнить опирание плиты перекрытия на несущие стены

Важно знать, каким образом можно устанавливать перекрывающие панели. Возможны два варианта:

Запрещается производить установку следующим образом:

Правильное и неправильное опирание плит перекрытия

Планируя установку перекрывающих панелей важно выбрать правильный метод установки и не допустить ошибок.

Глубина опирания плит перекрытия на различные виды стен

Действующими нормативными документами и строительными правилами регламентированы следующие размеры опорной поверхности для стен, изготовленных из различных материалов:

Соблюдение указанных рекомендаций при выполнении монтажных работ гарантирует надежность возводимых строений.

С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения

Опирание плит перекрытия на стены – расчетные параметры

При возведении зданий используются различные плиты перекрытия. Минимальное опирание зависит от ряда факторов:

При выполнении расчетов важно учитывать, как долго будет действовать нагрузка, является ли она постоянной или временной. Данные виды расчетов довольно сложные. Они выполняются специалистами проектных организаций. Индивидуальный застройщик при разработке проекта и выполнении монтажных мероприятий должен учитывать полученные расчетным путем табличные значения.

Опирание пустотных плит перекрытия при монтаже

Для выполнения работ по монтажу панелей необходимо подготовить специальное оборудование и инструменты:

Материал, который используется для производства плит перекрытия – железобетон

Для герметизации зазоров также потребуется цементный раствор, который необходимо приготовить до выполнения монтажных мероприятий.

При установке элементов в зданиях из кирпича соблюдайте размеры опорной поверхности. Выполняйте работы по следующему алгоритму:

При монтаже перекрытий в строениях из различных видов ячеистого бетона важно обращать внимание на плотность газобетонных или пенобетонных блоков. Для обеспечения прочности и устойчивости возводимой конструкции плотность строительного материала должна превышать показатель D500. Укладка панелей производится не на поверхность ячеистых блоков, а на силовой армопояс, расположенный по периметру здания. Армированный контур из прочного бетона воспринимает нагрузку, обеспечивая целостность стен.

Подводим итоги

При выполнении монтажных работ по установке плит необходимо обеспечивать величину опорной поверхности, регламентированную строительными нормами. Следует ориентироваться на результаты предварительно выполненных расчетов. При индивидуальном строительстве можно использовать табличные параметры, которые многократно проверены в условиях практической эксплуатации. Соблюдение указанных требований позволит обеспечить несущую способность строений в течение длительного времени.
