Что означает литер на чертежах

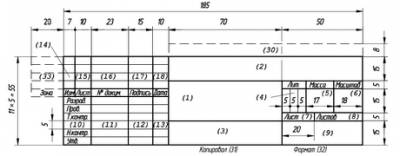

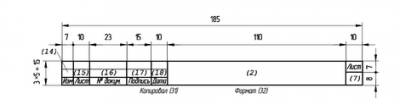

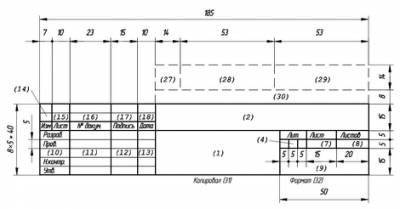

Основная надпись образует часть графического документа, называемого «чертёж». В основную надпись записываются необходимые сведения, такие как: обозначение чертежа, наименование чертежа, информация о предприятии, разработавшем чертёж, вес изделия, масштаб отображаемой детали, стадию разработки, номер листа, дату выпуска чертежа, а так же информацию о лицах ответственных за данный документ. Чертёж без основной надписи не может быть рассмотрен, как стандартный элемент документации и не может быть передан в производство. Содержание основной надписи, её расположение и размеры регламентируются стандартом. Графические элементы основной надписи выполняются линиями, предусмотренными для нанесения видимого контура, все остальные линии тонкие.
1 – наименование изделия должно соответствовать технической терминологии и излагаться по возможности кратко. Наименование изделия записывают в именительном падеже единственного числа. В тех случаях когда, наименование составлено из нескольких слов, существительное занимает первое порядковое место, например: «Колесо зубчатое». Назначение изделия и его местоположение в названии не указывается.
2 – обозначение документа условными письменными знаками. Обозначение документа состоит из цифр и букв, записанных в определённом порядке. Каждому документу присваивается обозначение, состоящее из знаков, разделённых между собой точками. Индекс изделия может записываться буквами или в цифровом эквиваленте, например:
3 – графа для обозначения материала, из которого изготавливается деталь. Заполнение ведётся только на чертежах деталей, например:
Сталь 08кп ГОСТ 1050 – 88
4 – здесь пишутся буквы, которые называются «Литера» от латинского слова «littera» что значит – буква. Литера указывает, на какой стадии разработки находится документ:
5 – Масса изделия – указывается только в цифрах без обозначения измерения. Указывать единицы измерения допускается в случае, например: 0,25 т, 15 т. Расчётная масса ставится на чертежах вплоть до технического проекта. Фактическая же масса указывается на документах, начиная с опытной партии. Под фактической массой следует понимать величину определяемую взвешиванием изделия. На чертежах единичных крупногабаритных изделий, массу которых трудно определить механическим взвешиванием, допускается указывать расчётную величину. Допускается указывать предельные отклонения массы в технических требованиях. Массу допускается не указывать на чертежах опытных образцов, габаритных и монтажных чертежах.
6 – масштаб графического изображения предмета на чертеже. Масштаб выбирается в зависимости от габаритных параметров изображаемой детали и должно быть вычерчено в натуральную величину или в масштабе.
7 – графа для указания номера листа.
Единичный экземпляр документа не нумеруется.
8 – количество листов в целом.
Число документов указывают только на первом листе.
9 – название предприятия выпустившего документ
10 – дополнительная строка.
Дополнительная строка заполняются разработчиком в зависимости от ситуации, например: «Начальник департамента», «Начальник бюро».
11 – фамилии лиц подписывающих документ.
12 – места для подписей в соответствии с должностными обязанностями. Документ должен быть подписан как минимум разработчиком и лицом, отвечающим за нормаконтроль в обязательном порядке.
13 – указание даты подписания документа.
14 – 18 – графы предназначены для внесения изменений.

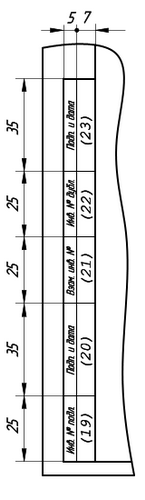

19 – инвентарный номер подлинника.
Для учёта и хранения каждому подлиннику документа присваивается один инвентарный номер, без учёта количества листов. Такой идентификатор учёта наносят на каждый лист, если документ состоит из нескольких листов.
20 – графа для подписи лица принявшего документ в технический отдел с указанием даты.
21 – дополнительный инвентарный номер подлинника устанавливается взамен предшествующего номера документа при внесёнии в него изменений. Номер первоначального документа сохраняется.
22 – инвентарный номер дубликата.
Вне зависимости от количества листов, дубликатам устанавливается один инвентарный номер и устанавливается на всех листах.
23 – графа для подписи лица принявшего дубликат в технический отдел с указанием даты.
24 – здесь записывается обозначение документа, взамен листа, на котором он был выпущен.
25 – в данной графе указывается документ, где он впервые был записан.
26 – ячейка, в которой указывается шифр обозначения документа, повёрнутый относительно рабочего поля чертежа на 180°.
27 – в данной ячейке устанавливается знак по нормативно-технической документации предоставляемой заказчиком.
28 – номер и дата утверждения документации соответствующей литеры.
29 – номер и дата утверждения документации.
30 – индекс заказчика
31 – копировщик документа
32 – указание формата листа
33 – определение зоны, где находится модифицируемая часть изделия
34 – номер авторского свидетельства на изобретение
Полное меню
Основные ссылки
Вернуться в «Каталог СНиП»
ГОСТ 2.103-68* ЕСКД. Стадии разработки.
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
Единая система конструкторской документации
Unified system for design documentation.
Stages of designing
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Дата введения установлена
Этапы выполнения работ
Разработка технического предложения с присвоением документам литеры «П».
Рассмотрение и утверждение технического предложения
Разработка эскизного проекта с присвоением документам литеры «Э».
Изготовление и испытание материальных макетов (при необходимости) и (или) разработка, анализ электронных макетов (при необходимости)
Рассмотрение и утверждение эскизного проекта.
Разработка технического проекта с присвоением документам литеры «Т».
Рассмотрение и утверждение технического проекта.
Рабочая конструкторская документация:
а) опытного образца (опытной партии) изделия, предназначенного для серийного (массового) или единичного производства (кроме разового изготовления)
Разработка конструкторской документации, предназначенной для изготовления и испытания опытного образца (опытной партии), без присвоения литеры.
Изготовление и предварительные испытания опытного образца (опытной партии).
Корректировка конструкторской документации по результатам изготовления и предварительных испытаний опытного образца (опытной партии) с присвоением документам литеры «О».
Приемочные испытания опытного образца (опытной партии).
Корректировка конструкторской документации по результатам приемочных испытаний опытного образца (опытной партии) с присвоением документам литеры «О1».
б) серийного (массового) производства
Изготовление и испытание установочной серии по документации с литерой «О1» (или «О2»).
Корректировка конструкторской документации по результатам изготовления и испытания установочной серии, а также оснащения технологического процесса изготовления изделия, с присвоением конструкторским документам литеры «А».
2. Макет разрабатывается:
а) на стадии технического предложения с целью выявления и проверки вариантов основных конструктивных решений разрабатываемого изделия или его составных частей, анализа различных вариантов изделия, выявления дополнительных или уточненных требований к изделию;
б) на стадии эскизного проекта с целью проверки принципов работы изделия или его составных частей, условий размещения в отведенном пространстве, условий эргономичности использования и других свойств изделия или его составных частей;
в) на стадии технического проекта с целью проверки основных конструктивных решений разрабатываемого изделия или его составных частей по пространственно-кинематическому взаимодействию с другими изделиями и составных частей между собой, а также условий эргономичности;
г) на стадии рабочего проекта для предварительной проверки целесообразности изменения отдельных частей изготовляемого изделия до внесения этих изменений в рабочие конструкторские документы опытного образца (опытной партии).
Макеты могут выполняться в материальной форме (материальный макет) или электронной форме (электронный макет).
5. При выполнении конструкторской документации в электронной форме требования к форматам данных рекомендуется устанавливать на предшествующей стадии разработки, если это не предусмотрено техническим заданием.
Техническое предложение после согласования и утверждения в установленном порядке является основанием для разработки эскизного (технического) проекта.
Эскизный проект после согласования и утверждения в установленном порядке служит основанием для разработки технического проекта или рабочей конструкторской документации.
Технический проект после согласования и утверждения в установленном порядке служит основанием для разработки рабочей конструкторской документации.
б) в конструкторской документации с литерами «О1» («О2»), «А» и «Б», если литерность применяемого документа та же или высшая.
Литерность полного комплекта конструкторской документации определяется низшей из литер, указанных в документах, входящих в комплект, кроме документов покупных изделий.
(Измененная редакция, Изм. № 1).
ГОСТ 2.103—68
Документ утратил свою силу.
Документ с 01.07.2015 заменён на ГОСТ 2.103—2013.
| УДК 62(084.11):006.354 | Группа Т52 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| Единая система конструкторской документации | ГОСТ 2.103—68 |
| СТАДИИ РАЗРАБОТКИ | |
| Unified system for design documentation. | |
| Stages of designing |
| Источник: http://www.docload.ru/Basesdoc/4/4556/index.htm | Дата введения 1971-01-01 |
Издание (август 2007 г.) с Изменением № 1, 2, утвержденным в июле 1981 г., июне 2006 (ИУС № 10—81, 9—2006).
Изменение № 2 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 23 от 28 февраля 2006 г.)
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МЭК (ИСО 3166) 004]
| Стадия разработки | Этапы выполнения работ |
|---|---|
| Проектная конструкторская документация: |
а) техническое предложение
Разработка технического предложения с присвоением документам литеры «П».
Рассмотрение и утверждение технического предложения
Изготовление и испытание материальных макетов (при необходимости) и (или) разработка, анализ электронных макетов (при необходимости)
Рассмотрение и утверждение эскизного проекта.
Изготовление и испытание материальных макетов (при необходимости) и (или) разработка, анализ электронных макетов (при необходимости).
Рассмотрение и утверждение технического проекта.
а) опытного образца (опытной партии) изделия, предназначенного для серийного (массового) или единичного производства (кроме разового изготовления)
Изготовление и предварительные испытания опытного образца (опытной партии).
Корректировка конструкторской документации по результатам изготовления и предварительных испытаний опытного образца (опытной партии) с присвоением документам литеры «О».
Приемочные испытания опытного образца (опытной партии).
Корректировка конструкторской документации по результатам приемочных испытаний опытного образца (опытной партии) с присвоением документам литеры «О1».
Для изделия, разрабатываемого по заказу Министерства обороны, при необходимости, — повторное изготовление и испытания опытного образца (опытной партии) по документации с литерой «О1» и корректировка конструкторских документов с присвоением им литеры «О2».
Корректировка конструкторской документации по результатам изготовления и испытания установочной серии, а также оснащения технологического процесса изготовления изделия, с присвоением конструкторским документам литеры «А».
Для изделия, разрабатываемого по заказу Министерства обороны, при необходимости, — изготовление и испытание головной (контрольной) серии по документации с литерой «А» и соответствующая корректировка документов с присвоением им литеры «Б»
Обязательность выполнения стадий разработки и этапов выполнения работ, форму представления конструкторской документации (бумажная или электронная) устанавливает разработчик, если это не предусмотрено техническим заданием на разработку.
1. Стадия «Техническое предложение» не распространяется на конструкторскую документацию изделий разрабатываемых по заказу Министерства обороны.
2. Макет разрабатывается:
а) на стадии технического предложения с целью выявления и проверки вариантов основных конструктивных решений разрабатываемого изделия или его составных частей, анализа различных вариантов изделия, выявления дополнительных или уточненных требований к изделию;
б) на стадии эскизного проекта с целью проверки принципов работы изделия или его составных частей, условий размещения в отведенном
пространстве, условий эргономичности использования и других свойств изделия или его составных частей;
в) на стадии технического проекта с целью проверки основных конструктивных решений разрабатываемого изделия или его составных частей по пространственно-кинематическому взаимодействию с другими изделиями и составных частей между собой, а также условий эргономичности;
г) на стадии рабочего проекта для предварительной проверки целесообразности изменения отдельных частей изготовляемого изделия до внесения этих изменений в рабочие конструкторские документы опытного образца (опытной партии).
Макеты могут выполняться в материальной форме (материальный макет) или электронной форме (электронный макет).
3. Необходимость разработки макетов, их вид, условия и программы испытаний (анализа), а также необходимость разработки документации для изготовления и испытания макетов устанавливает разработчик. Требования к материальному макету — по ГОСТ 2.002—72, к электронному макету — по ГОСТ 2.052—2006;
4. Под разовым изготовлением понимается единовременное изготовление одного или более экземпляров изделия, дальнейшее производство которого не предусматривается.
5. При выполнении конструкторской документации в электронной форме требования к форматам данных рекомендуется устанавливать на предшествующей стадии разработки, если это не предусмотрено техническим заданием.
(Измененная редакция, Изм. № 1, 2).
2. Рабочим конструкторским документам изделия единичного производства, предназначенным для разового изготовления, присваивают литеру «И» при их разработке, которой может предшествовать выполнение отдельных стадий разработки (техническое предложение, эскизный проект технический проект) и соответственно этапов работ, указанных в таблице.
(Измененная редакция, Изм. № 1).
4. Техническое предложение — совокупность конструкторских документов, которые должны содержать технические и технико-экономические обоснования целесообразности разработки документации изделия на основании анализа технического задания заказчика и различных вариантов возможных решений изделий, сравнительной оценки решений с учетом конструктивных и эксплуатационных особенностей разрабатываемого и существующих изделий и патентные исследования.
Техническое предложение после согласования и утверждения в установленном порядке является основанием для разработки эскизного (технического) проекта.
Перечень работ — по ГОСТ 2.118—73.
(Измененная редакция, Изм. № 1, 2).
5. Эскизный проект — совокупность конструкторских документов, которые должны содержать принципиальные конструктивные решения, дающие общее представление о назначении, об устройстве, принципе работы и габаритных размерах разрабатываемого изделия, а также данные, определяющие назначение, основные параметры и габаритны размеры разрабатываемого изделия.
Эскизный проект после согласования и утверждения в установленном порядке служит основанием для разработки технического проекта или рабочей конструкторской документации.
Перечень работ — по ГОСТ 2.119—73.
6. Технический проект — совокупность конструкторских документов, которые должны содержать окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для разработки рабочей документации.
Технический проект после согласования и утверждения в установленном порядке служит основанием для разработки рабочей конструкторской документации.
Перечень работ — по ГОСТ 2.120—73.
5, 6 (Измененная редакция, Изм. № 2).
7. Ранее разработанные конструкторские документы применяют при разработке новых или модернизации изготовляемых изделий в следующих случаях:
а) в проектной документации (техническом предложении, эскизном и техническом проектах) и рабочей документации опытного образца (опытной партии) — независимо от литерности применяемых документов;
б) в конструкторской документации с литерами «О1» («О2»), «А» и «Б», если литерность применяемого документа та же или высшая.
Литерность полного комплекта конструкторской документации определяется низшей из литер, указанных в документах, входящих в комплект, кроме документов покупных изделий.
(Измененная редакция, Изм. № 1).
8. Конструкторские документы, держателями подлинников которых являются другие предприятия, могут применяться только при наличии учтенных копий или дубликатов.
Настоящий стандарт устанавливает формы, размеры, номенклатуру реквизитов и порядок заполнения основной надписи и дополнительных граф к ней в конструкторских документах, предусмотренных стандартами Единой системы конструкторской документации.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, отражающие особенности указания реквизитов и атрибутов при оформлении конструкторских документов с учетом их специфики.
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.053-2006 Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.109-73 Единая система конструкторской документации. Основные требования к чертежам
ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.301-68 Единая система конструкторской документации. Форматы
ГОСТ 2.302-68 Единая система конструкторской документации. Масштабы
ГОСТ 2.303-68 Единая система конструкторской документации. Линии
ГОСТ 2.305-68 Единая система конструкторской документации. Изображения-виды, разрезы, сечения
ГОСТ 2.501-88 Единая система конструкторской документации. Правила учета и хранения
ГОСТ 2.502-68 Единая система конструкторской документации. Правила дублирования
ГОСТ 2.503-90 Единая система конструкторской документации. Правила внесения изменений
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы
ГОСТ 2.701-84 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 реквизит документа: Элемент оформления документа, содержащий о нем сведения.
3.1.2 атрибут документа : Идентифицированная (именованная) характеристика части реквизита.
3.1.3 оформление документа: Проставление необходимых реквизитов и атрибутов, установленных правилами документирования.
3.1.4 подпись: Реквизит документа, представляющий собой собственноручную подпись полномочного должностного лица.
В настоящем стандарте приняты следующие сокращения:
4.1 Номенклатура реквизитов и атрибутов основной надписи и дополнительных граф в конструкторских документах должна соответствовать указанной в таблице 1.
Таблица 1
Наименование реквизита или атрибута (полей реквизита или атрибута)
Обозначение и код документа
Порядковый номер листа
Общее количество листов документа
Наименование или код организации
Сведения о подписании документа
Характер работы, выполняемой лицом, подписывающим документ
Фамилия лица, подписавшего документ
Подпись лица, фамилия которого указана в 9.2
Дата подписания документа
Сведения об изменениях документа
Порядковый номер изменения
Указания об изменении листа
Номер документа, на основании которого производится изменение
Подпись лица, внесшего изменения
Дата внесения изменения
Обозначение зоны, в которой находится изменяемая часть изделия
Инвентарный номер подлинника
Сведения о приемке подлинника в службу технической документации
Подпись лица, принявшего подлинник
Инвентарный номер подлинника, взамен которого выпущен данный подлинник
Инвентарный номер дубликата
Сведения о приемке дубликата в службу технической документации
Подпись лица, принявшего дубликат
Дата приемки дубликата
Обозначение документа, взамен или на основании которого выпущен данный документ
Обозначение соответствующего документа, в котором впервые записан данный документ
Знак, установленный заказчиком
Сведения об утверждении документации соответствующей литеры
Сведения об утверждении документации
Год утверждения документации
Подпись лица, копировавшего документ
Обозначение формата листа
Номера авторских свидетельств
Уровень конфиденциальности документа
Сведения о визировании документа
Подпись должностного лица
Сведения о визировании оригинала или подлинника документа на бумажном носителе размещают на поле подшивки первого или заглавного листа документа
Имя файла документа
Признак аутентичного документа
Дополнительный код вида документа в соответствии с ГОСТ 2.102
Реквизит только электронного документа
Дополнительный код вида ЭСИ в соответствии с ГОСТ 2.053
Реквизит только электронного документа
Код документа в зависимости от характера использования
Обозначение документа аналогичного изделия, для которого ранее изготовлены средства технологического оснащения
1) Составной реквизит.
2) Все реквизиты и/или их атрибуты, значением которых является подпись, в ДЭ выполняют в виде ЭЦП.
3) В значении календарной даты для электронных документов год указывают четырьмя цифрами.
4) Если обязательные атрибуты указаны у необязательного реквизита, то они должны быть указаны при его использовании.
5) Место расположения и размер граф на бумажном носителе устанавливает разработчик.
6) Реквизит заполняют в установленном порядке.
4.2 Для целей управления документами в процессах документооборота допускается вводить дополнительные реквизиты, не отображаемые на документах в бумажной форме. Номенклатура таких реквизитов и правила выполнения устанавливаются нормативными документами организации. Для документации на изделия, разрабатываемые по заказу Министерства обороны, номенклатуру дополнительных реквизитов документов согласуют с заказчиком (представительством заказчика).
Допускается для последующих листов чертежей и схем применять форму 2а.
5.2 Основная надпись, дополнительные графы к ней и рамки выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303.
5.3 Основную надпись располагают в правом нижнем углу конструкторских документов.
На листах формата А4 по ГОСТ 2.301 основную надпись располагают вдоль короткой стороны листа.
При расположении таблицы изменений слева от основной надписи наименования граф 14-18 повторяют.
Расположение дополнительных граф показано в приложении А.
5.4 Для быстрого нахождения на чертеже (схеме) составной части изделия или его элемента рекомендуется разбивать поле чертежа (схемы) на зоны. Отметки, разделяющие чертеж (схему) на зоны, рекомендуется наносить на расстоянии, равном одной из сторон формата А4 (рисунки Б.1 и Б.2 приложения Б).
Зоны обозначают сочетанием цифр и букв, например: 1А, 2А, 3А, 1В, 2В, 3В и т.д.
5.5 На чертежах (схемах) с одним обозначением, выполненных на нескольких листах, нумерация зон по горизонтали должна быть сквозной в пределах всех листов.
6.1 В графах основной надписи и дополнительных графах (номера граф на формах показаны в круглых скобках) указывают значения соответствующих реквизитов или атрибутов согласно таблице 1:
Допускается в рабочей конструкторской документации литеру проставлять только в спецификациях и технических условиях.
Для изделий, разрабатываемых по заказу Министерства обороны, перечень конструкторских документов, на которых должна обязательно проставляться литера, согласуется с заказчиком (представительством заказчика);
Допустимые значения атрибута устанавливает организация;
Подписи лиц, разработавших данный документ и ответственных за нормоконтроль, являются обязательными.
При отсутствии титульного листа допускается подпись лица, утвердившего документ, размещать на свободном поле первого или заглавного листа документа в порядке, установленном для титульных листов по ГОСТ 2.105;
в графе 34-номера авторских свидетельств на изобретения, использованные в данном изделии;
Для электронных документов в соответствии с ГОСТ 2.102 (таблица 2) применяют следующие коды:
1 В графах 13, 18, 20, 23 при указании календарной даты на бумажном носителе год указывают двумя последними цифрами.
2 Графа 26 на форме 2а является обязательной только для чертежей и схем.
Форма 1
Основная надпись и дополнительные графы для чертежей и схем
Форма 2
Основная надпись и дополнительные графы для текстовых конструкторских документов (первый или заглавный лист)
Форма 2а
Основная надпись и дополнительные графы для чертежей (схем) и текстовых конструкторских документов (последующие листы)
Форма 2б
Основная надпись и дополнительные графы для текстовых конструкторских документов при двустороннем светокопировании (последующие листы)
Нечётный номер страницы
Чётный номер страницы
Приложение А
Для форматов больше А4 при расположении основной надписи вдоль длинной стороны листа
Для форматов больше А4 при расположении основной надписи вдоль короткой стороны листа
Приложение Б
Ключевые слова: конструкторская документация, основная надпись, электронный конструкторский документ, оформление документа, реквизит документа, электронная цифровая подпись
