Что такое парковочный таймер

Функция «Парковка с работающим двигателем» на сигналке

Приветствую!
Сегодня решил изучить свою сигналку SCHER KHAN MOBICAR A, поставленную дилером и наткнулся на функцию «Парковка с работающим двигателем» которая меня заинтересовала. Пошел в машину попробовать и ничего не получилось.
Ну давайте по порядку, в книжке написано:
Для включения функции должен работать двигатель, двери, капот и багажник должны быть
закрыты, педаль тормоза – отпущена. Если в автомобиле механическая коробка передач, дол-
жен быть включен стояночный тормоз
Функция включается долгим нажатием кнопки 3. На дисплее брелока появится изображение
дыма. При «Парковке с работающим двигателем» MOBICAR A берет на себя управление работой двигателя (включает «поддержку зажигания»). Если автомобиль оборудован замком зажигания, извлеките ключ из замка зажигания. Вы можете покинуть автомобиль и, если необходимо, включить режим охраны.

В принципе все ясно и понятно, проделываю необходимые манипуляции, сигналка откликается как положено, дохожу до пункта извлечения ключа, А ОН НЕ ИЗВЛЕКАЕТСЯ В ЭТОМ ПОЛОЖЕНИИ.
Ключ можно извлечь только заглушив машину, на что сигналка естественно откликается кодом, что машина заглушена.
Кстати такое же извлечение предусмотрено и при автозапуске, самого автозапуска у меня нет, дилер сказал что нужен еще какой то блок, но ведь и там я не смогу вытащить ключ.
Кто то сталкивался с этим моментом на своих сигналках? Что я делаю не так?

Источник

Таймер, парковочная вентиляция, парковочный обогрев.

Ну что установка очередного ништяка, для реализации функции парковочного обогрева, вентиляции нам потребуеться блок реле, ту надо определить какая печка у вас стоит, т.к. блоков целых три вида, и они не взаимозаменяемы, 12-ти контактный для IHKA и IHKR1, 20-ти контактный для IHKR2, IHKR/F3, и 8-ми контактное красное реле.

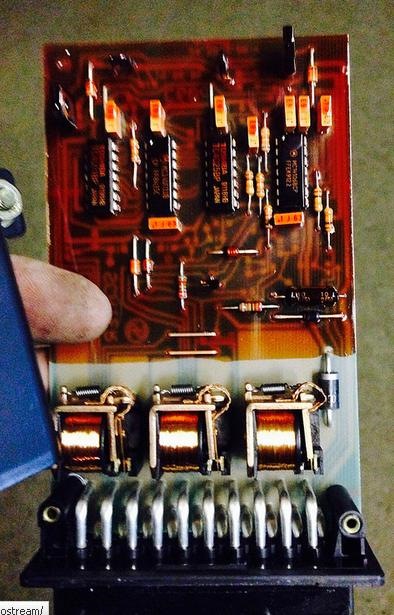

В оригинале 20-ти и 12-ти контактные блоки позволяют реализовать одновременно функции парковочного обогрева и парковочной вентиляции, а реле только одну из этих функций.

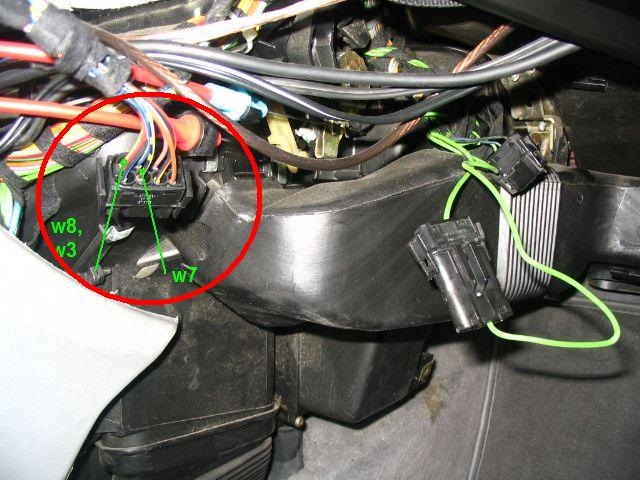

Теперь смотрите есть ли у вас проводка, если стоял БК или электронные часы с завода то находите разъём над бардачком, если с завода стояли стрелочные часы (как у меня), то нужно будет плести косу самому.

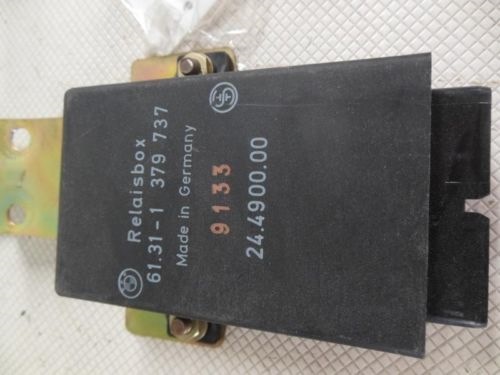

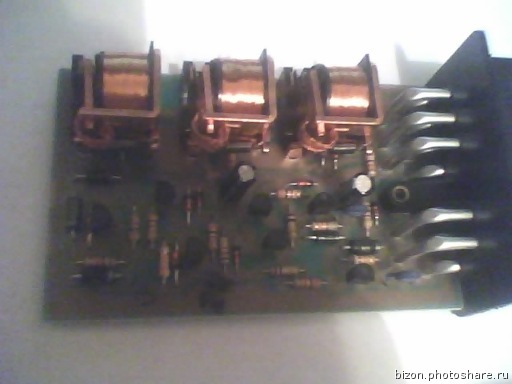

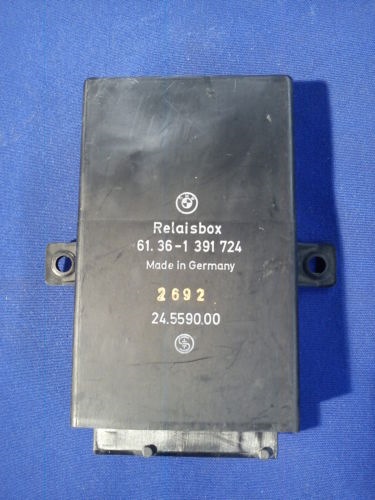

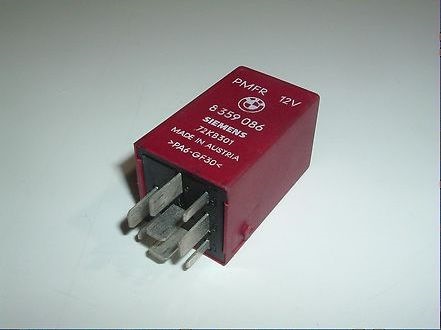

Для реализации я взял красное реле так как у меня IHKR/F3 но для реализации всех трех функций этой опции я использовал трехпозиционный тумблер, преключая его можно выбирать в каком режиме будет работать функция, среднее положение секундомер, левое положение обогрев, правое положение вентиляция.

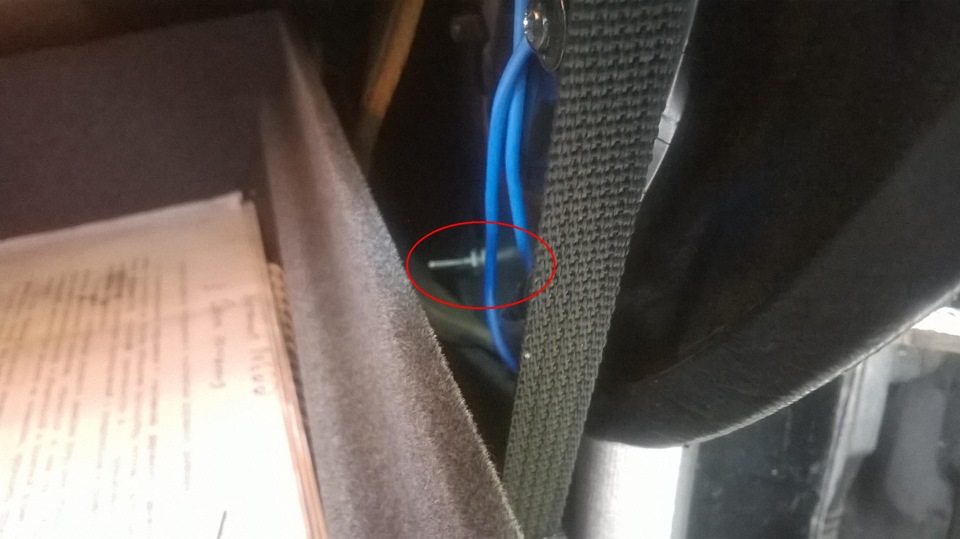

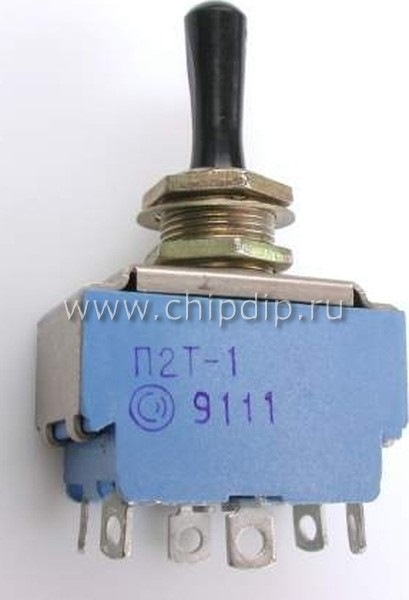

Тумблер вывел в бардочёк расположил скрытно.

Вот наглядная схема подключения этого всего думаю всё понятно.

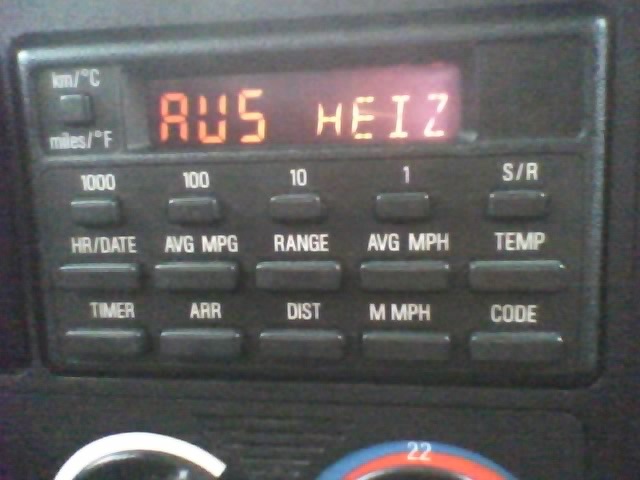

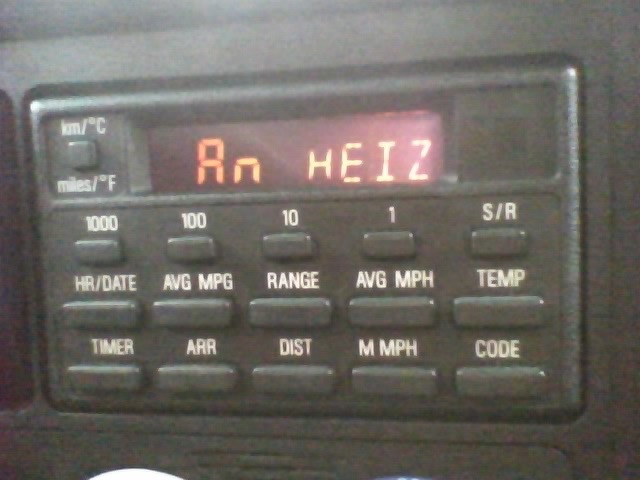

Теперь как эта функция работает, включаем зажигание нажимаем кнопку на БК (TIMER) и в зависимости от положения тумблера появиться секундомер, парковочный обогрев или парковочная вентиляция.

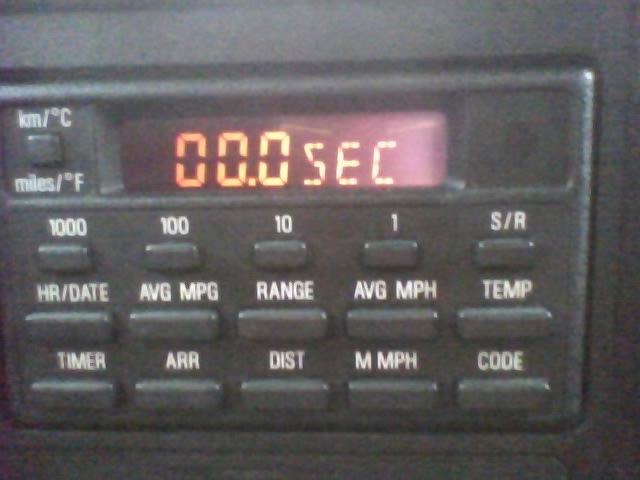

Теперь для проверки нажимаем кнопку SR и вентилятор должен заработать, и надпись смениться вместо AUS на AN если не работает значит что-то не так.

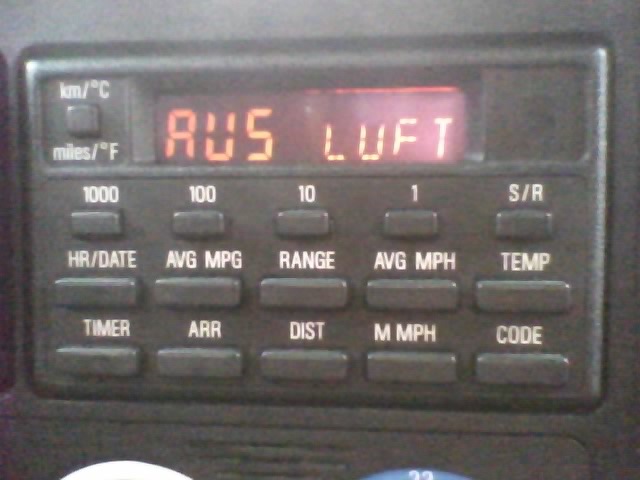

Далее секундомер нам не нужен теперь при функции парковочная вентиляция или парковочный обогрев нажимаем кнопку (TIMER) еще раз появляется время установки Z1 включения вентиляции или обогрева, если нажать второй раз то появляется время Z2, далее установив время нажимаем кнопку SR и выключаем зажигание должны засветиться диоды на кнопке (TIMER), теперь ждем заданное нами время при достижении которого включиться или обогрев или вентиляция.

Источник

Сигнализация(СВОБОДНЫЕ РУКИ)

Всегда хотел сигнализацию, с автозапуском и так же свободные руки, очень удобно, при том что ключ у меня отсутствует, машина заводится с кнопки www.drive2.ru/cars/moskvi…/288230376152376267/#post
Как это удобно не надо заботится о закрытие и открытие машины при подходе она сама открывается, особенно удобно, когда руки не свободны!
По этой причине решил себе ставить новую сигнализацию и вот краткое описание этого девайса!
SCHER-KHAN MAGICAR 8

Автомобильная охранная система с двусторонней связью SCHER — KHAN MAGICAR 8

Многофункциональна, универсальна, надежна, а главное представляет собой воплощение заботы о пользователе. Потрясающий дизайн брелока никого не оставит равнодушным.

В 2011 году SCHER-KHAN MAGICAR 8 прошла модернизацию, получив инновационный криптостойкий алгоритм кодирования радиосигнала MAGIC CODE™ PRO 2. В нем применяется блочно-потоковое шифрование всего отправляемого в радиоэфир пакета. При этом уникальные ключи MAGIC CODE™ PRO 2, в отличие от большинства существующих систем кодирования радиосигнала, не передаются в открытый эфир, что делает абсолютно бессмысленным перехват кодовых посылок. В качестве дополнительной защиты от кодоподмены в ряде режимов работы системы использована синхронизация по времени, то есть снятие с охраны возможно только при абсолютном совпадении времени на таймерах блока и брелока сигнализации. Помимо этого, MAGIC CODE™ PRO 2 отличается усовершенствованной функцией исправления ошибок, что позволяет системе уверенно воспринимать и исполнять даже искаженные помехами команды. Обновленная SCHER-KHAN MAGICAR 8 способна обеспечивать коммуникацию брелока и системного блока на расстоянии до 2 000 метров.

Двусторонняя система SCHER-KHAN MAGICAR 8 укомплектована стильным и эргономичным брелоком, лакированный корпус которого выполнен из прочного, устойчивого к ударам и царапинам высококачественного пластика. Большую часть поверхности брелока занимает яркий цветной ЖК-дисплей, отображающий в виде пиктограмм подробную информацию о состоянии автомобиля.

Для усиления контроля над автомобилем, SCHER-KHAN MAGICAR 8 оснащена функцией синхронизации показаний всех брелоков, записанных в память системы. А запомнить она способна коды трех брелоков. Таким образом, каждое действие, производимое одним из двух дополнительных брелоков, синхронно отражается на главном брелоке-коммуникаторе.

Автосигнализация снабжена функцией управления вторым автомобилем. Брелок-коммуникатор может быть использован для независимого управления либо основным, либо вторым авто, при условии, что на нем также установлена система SCHER-KHAN MAGICAR 8. Это актуально, например, когда одному водителю приходится ездить на двух машинах.

Система SCHER-KHAN MAGICAR 8 оснащена массой приятных сервисных функций, призванных сделать пользование автомобилем максимально комфортным. Например, режим «Турбо» продлит жизнь турбированного двигателя. Функция «Свободные руки» выручит, если Вы возвращаетесь из магазина и руки заняты тяжелыми сумками. Она автоматически включает и выключает охрану при удалении или приближении владельца к автомобилю. И используя режим энергосбережения Battery Save Mode можно увеличить срок работы элементов питания брелока почти в 3 раза.

Кроме того, брелок можно использовать в качестве будильника, а чтобы избежать случайного нажатия кнопок, можно заблокировать клавиатуру брелока-коммуникатора. Есть в брелоке встроенный таймер парковки, отображающий на дисплее сколько времени прошло с начала стоянки.

Обращаем внимание, что брелоки и системный блок модифицированной охранной системы не взаимозаменяемы с предыдущими моделями!

Особенности SCHER-KHAN MAGICAR 8:

управление вторым автомобилем с помощью основного брелока, при условии, что на нем также установлена система SCHER ‑ KHAN MAGICAR 8;
синхронизация брелоков, позволяющая автовладельцу получать все сведения о состоянии автомобиля на основной брелок;
дополнительный датчик тахометра;
работа системы с турбированными двигателями на основе тахометрического сигнала позволяет или произвольно устанавливать время работы двигателя после выключения зажигания (1, 2 или 3 мин.), или данное время будет определяться системой автоматически (1-4 мин.) в зависимости от частоты оборота двигателя в течение последних 5 мин. до активации функции ТУРБО;
охрана автомобиля с работающем двигателем без ключа в замке зажигания в течение установленного (15, 25 и 45 мин.) или неограниченного времени;
независимый вход для подключения любого дополнительного датчика без использования входа для подключения датчика удара;
функция энергосбережения электробатареи брелока, позволяющая продлить срок службы элементов питания до 3 раз;
встроенный парковочный таймер, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
функция блокировки кнопок на брелоке, позволяющая избежать произвольного нажатия кнопок. При активации режима тревоги, кнопки автоматически разблокируются;
функция БУДИЛЬНИК.
Технические характеристики

Брелок-коммуникатор
отображение информации на жидкокристаллическом дисплее
защита от перехвата кодовых посылок MAGIC CODE™ PRO 2
раздельные каналы постановки и снятия режима охраны
дополнительный код подтверждения снятия с охраны
аудиовизуальное подтверждение выполняемых команд
вибрационный звонок
дальняя связь до 2 000 м с процессорным блоком
автоматическая подсветка дисплея
индикация разряда батареи
индикация напряжения аккумуляторной батареи автомобиля
индикация температуры в салоне автомобиля
индикация текущего времени
звуковой и визуальный режимы напоминания о получении тревожного сообщения
экономичное питание (один элемент ААА)
режим энергосбережения
Процессорный блок
персональный код для доступа в салон автомобиля при утере ключа
учёт задержки выключения салонного света (три режима)
защита от несанкционированной записи дополнительных брелоков
силовые выходы управления центральным замком автомобиля и замком багажника
силовой выход управления аварийной сигнализацией (две цепи) с отдельной цепью питания
автоматическая постановка на охрану (программируемая функция)
автоматический возврат в режим охраны, если не была открыта дверь
режим охраны без сигналов сирены
скрытая охрана (возможность передачи сигналов тревоги только на брелок)
постановка/снятие охраны без сигналов сирены
электронная защита по току всех слаботочных выходов
программирование типа реле блокировки (НЗ или HP)
программирование событий для включения двух дополнительных каналов
функция ТУРБОТАЙМЕР — задержка выключения зажигания от 1 до 6 мин.
охрана с работающим двигателем
возможность подключения отрицательных и положительных датчиков дверей
запирание и отпирание замков дверей при включении и выключении зажигания
программирование количества импульсов для запирания и отпирания ЦЗ
программирование алгоритма работы ЦЗ для управления функцией КОМФОРТ (закрытие электролюка, электростеклоподъемников)
предупреждение аварийной сигнализацией об открытой двери
режим ПАНИКА или JackStop™
высокочувствительный микрофонный двухуровневый датчик удара
функция СВОБОДНЫЕ РУКИ для автоматической постановки/снятия режима охраны
предупреждение о включенных габаритных огнях
режим иммобилайзера
служебный режим VALET

Источник

Терминология Scher-Khan

Двусторонняя связь

Автосигнализация с двусторонней связью – это охранная система автомобиля, в которой дополнительно предусмотрена передача информации о состоянии охраны автомобиля на брелок‑коммуникатор. Основное назначение брелока во-первых, включение и выключение режима охраны, во-вторых, информирование водителя о срабатывании сигнализации с указанием причины. Максимальная дальность связи, обеспечиваемая такой системой в открытом пространстве, составляет 1 500 метров. Правда, в городских условиях эта цифра может уменьшиться.

Парковочный таймер

Таймер парковки отображает на дисплее брелока время, прошедшее с момента постановки автомобиля на стоянку. Функция актуальна для платных парковок и призвана оградить автовладельца от штрафов и переплаты.

Блокировка клавиатуры

Вы можете заблокировать клавиатуру брелока-коммуникатора, если хотите избежать случайного нажатия кнопок. Когда режим активирован, на дисплее брелока высвечивается надпись «Hold». При тревоге блокировка автоматически отключается.

Режим энергосбережения «Battery save mode»

Режим «Battery Save Mode» служит для снижения энергопотребления брелока-коммуникатора. В данном режиме срок работы элементов питания брелока увеличивается почти в 3 раза. При этом брелок обладает меньшей дальностью действия и обеспечивает обратную связь с системой только при постановке и снятии с охраны. Функция вибровызова в режиме «Battery Save Mode» не работает. Брелок-коммуникатор автоматически переходит в режим «Battery Save Mode» при критическом уровне разряда элемента питания. Индикацией включения режима служит мигание символа на дисплее брелока.

Управление вторым автомобилем

Функция пригодится водителям, которым случается ездить на разных машинах. Брелок-коммуникатор можно использовать для независимого управления либо одним, либо другим авто, при условии, что на каждом из автомобилей установлена система SCHER-KHAN MAGICAR 7 или 8. При этом брелок необходимо прописать в системах обоих автомобилей.

Функция «Свободные руки»

Функция «Свободные руки» выручит, если Вы возвращаетесь из магазина и руки заняты тяжелыми сумками. Она автоматически включает и выключает охрану при удалении или приближении владельца к автомобилю.

Когда функция «Свободные руки» включена, система автоматически встает в режим охраны при Вашем удалении от автомобиля с брелоком-коммуникатором на дистанцию 15 – 35 м или снимается с охраны и отпирает замки дверей при приближении. Включение/выключение режима охраны будет сопровождаться мелодичным сигналом брелока-коммуникатора.

Функция «Свободные руки» имеет два режима работы:

Символ на дисплее не мигает и дальность действия — минимальная.Символ на дисплее мигает и дальность действия — максимальная.

Поиск автомобиля

Чтобы Вы без труда смогли найти свой автомобиль на стоянке предусмотрен режим поиска автотранспортного средства. О местонахождении машины система даст знать посредством нескольких коротких сигналов сирены и вспышек световой сигнализации.

Вызов владельца автомобиля

Датчик вызова владельца находится на лобовом стекле автомобиля. Если постучать по стеклу вблизи датчика, то на брелок-коммуникатор будет послан сигнал вызова. Функция вызова владельца автомобиля доступна в любом из режимов охраны и в режиме «снято с охраны» при выключенном зажигании.

Режим паника или JACKSTOP™

Режимы «Паника» и JackStop™ используются в случае опасности или при необходимости привлечь внимание к автомобилю. Когда активирован режим ПАНИКА, включается сирена, мигают указатели поворотов. В режиме JackStop™ есть возможность предотвратить угон, заблокировав с брелока работу двигателя, тем самым, отвлечь внимание злоумышленника от персоны хозяина авто и позволить автовладельцу удалиться на безопасное расстояние.

Режим VALET

Служебный режим VALET позволяет отключить сигнализацию на необходимый автовладельцу срок, чтобы предупредить срабатывание системы при передаче машины для обслуживания на сервисную станцию или на мойку.

Управление центральным замком по включению/выключению зажигания и сигналу тахометра

По желанию можно запрограммировать функцию автоматического управления замками дверей автомобиля, призванную обезопасить машину и пассажиров в салоне от нападения злоумышленников. Охранная система автоматически запирает двери и багажник автомобиля при различных условиях: сразу после включения зажигания, через 5 и 15 секунд или при увеличении количества холостых оборотов двигателя в 2 раза. Отпирание замков происходит незамедлительно при выключении зажигания или исчезновении сигнала генератора и тахометра.

Режим «Турбо»

Если автомобиль имеет двигатель, оснащенный турбиной, то после длительной работы на высоких оборотах его не рекомендуется останавливать сразу. Двигатель должен работать на холостых оборотах некоторое время, необходимое для охлаждения турбины. Для этого в системе предусмотрен режим «Турбо». Время работы двигателя программируется или же используется режим «интеллектуального» турботаймера, когда время определяется системой автоматически.

Дистанционный или автоматический запуск двигателя

С помощью системы можно дистанционно запускать автомобиль для прогрева двигателя зимой и охлаждения салона летом (если в нем установлен кондиционер). В системе предусмотрено четыре режима автоматического запуска:

ручной: активируется с кнопки брелока;от внешнего устройства;по таймеру: включение двигателя каждые 2, 4, 8 или 24 часа;по таймеру и температуре (по отрицательным и положительным температурам в салоне автомобиля);при разрядке аккумуляторной батареи автомобиля до 11,5 вольт.

Автозапуск двигателя возможен на автомобилях как с автоматической, так и с ручной коробкой передач, а также на машинах, оснащенных системой «Виртуальный ключ».

Защита от перехвата кодовых посылок MAGIC CODE™

Система имеет специальную защиту передаваемых брелоком команд. При каждом нажатии кнопки постановки и снятия с охраны на брелоке системы кодовая посылка изменяется по специальному алгоритму. Это сделано для защиты системы от подбора кода (интеллектуального взлома системы охраны). Алгоритм защиты кода специально разработан для систем SCHER-KHAN и является уникальным, не применяемым ни в одной охранной системе других марок.

Многофункциональный 4-х кнопочный брелок-коммyникатор с жидкокристаллическим дисплеем

Системы SCHER-KHAN MAGICAR укомплектованы стильным брелоком эргономичной формы с четырьмя кнопками управления и ЖК-дисплеем. У дисплея хорошие углы обзора, высокие яркость и контрастность, изображение настолько четкое, что информацию видно даже на улице в солнечную погоду. В темное время суток качество картинки нисколько не хуже, благодаря люминисцентной голубой подсветке, которая равномерно освещает поверхность экрана.

В отсутствие автовладельца машина находится под неусыпным контролем системы. Малейшая угроза и на брелок приходит информация с указанием причины тревоги, которая отображается на ЖК-дисплее. О пропущенных тревожных сообщениях брелок напоминает хозяину визуально, при помощи уникальных звуковых сигналов, а также посредством виброзвонка.

Каждому режиму работы брелока и системы присвоена понятная пиктограмма, метки включенных режимов содержат текст и без затруднений читаются. Всего на экране компактно расположено более двух десятков иконок, отражающих подробную информацию о состоянии автомобиля. Владелец авто, взглянув на дисплей брелока, в любой момент может узнать буквально все о состоянии свой машины. Вплоть до температуры в салоне, включенных режимов охраны и сервиса, открытой двери или багажнике.

Включение и выключение режима охраны разными кнопками

Каналы постановки и снятия с охраны в брелоке разделены, что позволяет избежать риска интеллектуального взлома охранной системы в случае попытки перехвата кода злоумышленниками.

Аудиовизуальное подтверждение выполняемых команд

Выполнение системой каждой команды, подтверждается звуковым и световым сигналоми.

Синхронизация показаний всех брелоков, записанных в память системы

Эта функция позволяет контролировать охраняемый автомобиль даже тогда, когда им пользуется обладатель дополнительного брелока. Автосигнализация оснащена синхронизацией показаний всех брелоков, записанных в память системы: каждое действие, производимое дополнительными брелоками, синхронно отражается на брелоке-коммуникаторе.

Индикация температуры в салоне и напряжения аккумуляторной батареи автомобиля

Нажав один раз определенную кнопку на брелоке можно получить данные о температуре в салоне, при повторном нажатии на дисплее брелока высветится информация о напряжении аккумуляторной батареи автомобиля. Данная проверка доступна и при заведенном двигателе, что позволяет получать информацию о напряжении бортовой сети во время движения автомобиля.

Индикация напряжения батареи брелока

В левом нижнем углу ЖК-дисплея брелока расположен индикатор разряда элемента питания брелока-коммуникатора. Его показания информируют автовладельца о состоянии батареи. Кроме того, мигание данного символа служит индикацией включение режима «Battery Save Mode».

Индикация времени работы двигателя в режимах автоматического запуска, «PIT-STOP» и «ТУРБО»

Индикацией использования режима автоматического запуска двигателя служит наличие на дисплее брелока мигающего символа дыма и отображение обратного отсчета времени до окончания работы режима.

Индикацией использования режима « Pit-Stop »-охраны с работающим двигателем без ключа в замке зажигания, служит наличие на дисплее брелока мигающего символа дыма и отображение обратного отсчета времени до окончания работы режима.

Индикацией использования режима «Турбо» служит наличие на дисплее брелока специального символа с надписью «TURBO», мигающего знака дыма и отображение обратного отсчета времени до окончания работы режима.

Определение фактора запуска двигателя сигналами генератора, тахометра или напряжению бортовой сети

Отслеживание запуска двигателя важно для работы многих функций охранной системы. Факт запуска двигателя определяется с помощью датчика генератора, тахометра и перепада напряжения.

Персональный код PIN 1

PIN1 защищает автомобиль:

от несанкционированного прописывания брелоков;от несанкционированного аварийного снятия с охраны;позволяет организовать двухшаговое снятие с охраны: для выключения сигнализации надо сначала нажать кнопку «снять с охраны», а затем ввести PIN1 с брелока.

Персональный код PIN 2

PIN 2 используется посредством датчика вызова водителя. При помощи PIN 2 возможна постановка/снятие системы с охраны без брелока (пляжный вариант).

Режим охраны автомобиля с работающим двигателем («Pit-Stop»)

Данная функция позволяет оставлять автомобиль под охраной с работающим двигателем без ключа в замке зажигания. Время работы двигателя в режиме «Pit-Stop» программируется: 15, 25, 45 минут или неограниченное количество времени.

Приоритетное отпирание двери водителя

Приоритетное отпирание дверей: сначала открывается дверь водителя, затем – остальные. Функция призвана защитить салон автомобиля и самого водителя от посягательств злоумышленников. Для организации работы этого режима необходимо специальное подключение к центральному замку автомобиля (производится только специалистом).

Выбор типа блокировки

Существует два типа реле блокировки: нормально замкнутое (НЗ) и нормально разомкнутое (НР). Они используются в качестве защиты автомобиля от угона.

Нормально замкнутым называется реле, в обесточенном состоянии которого контакты замкнуты. Преимущества НЗ реле: выход сигнализации из строя не приведет к остановке автомобиля во время движения. Нормально разомкнутым называется реле, в обесточенном состоянии которого контакты разомкнуты. Преимущества НР реле: демонтаж блока сигнализации при попытке угона не разблокирует автомобиль.

Автоматическая постановка на охрану (программируемая функция)

Систему можно запрограммировать на автоматичную постановку в охрану. При включенной автоматической постановке и выключенном зажигании система автоматически встает в режим охраны через 30 сек. после закрытия последней двери (капота, багажника).

Бесшумная постановка на охрану

Систему можно запрограммировать на бесшумную постановку в охрану.
