датчик контроля открытия дверей и0 102 26

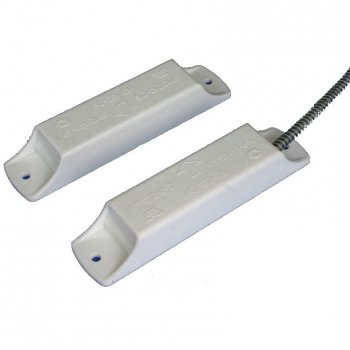

ИО 102-26 исп.00 «Аякс» извещатель охранный магнитоконтактный
Купить по клубной цене
Магнитоконтактный для металлических поверхностей; контакты размыкаются при тревоге, 25 мм (контакты замкнуты), 70 мм (контакты разомкнуты); U-коммут.72 В, I-коммут.500 мА, P-коммут.10 Вт; IP55, t-раб.-50…+50°С, 130х30х20 мм (магнит и геркон). Кабель КСПВГ 2х0,2 3 мм 350 мм. Пластиковый корпус. 0.25 кг.
Извещатель охранный точечный магнитоконтактный
Извещатель охранный ИО 102-26 исп.00 предназначен для блокировки дверных и оконных проемов, др. строительных, конструктивных элементов зданий и сооружений на открывание или смещение, организаций устройств типа «ловушка» на любых объектах как производственных так и жилых; для поверхностного монтажа на металлические конструкции.
Технические характеристики ИО 102-26 исп.00 «Аякс»:
| Тип контактов | НЗ |
| Расстояние между магнитом и герконом, мм: | |
| — при размыкании контактов, более | 70 |
| — при замыкании контактов, менее | 25 |
| Максимально допустимые токи и напряжения: | |
| — максимальное коммутируемое напряжение, В | 72 |
| — максимальный коммутируемый ток, мА | 500 |
| Степень защиты | IP55 |
| Диапазон рабочих температур, °С | -50…+50 |
| Габаритные размеры, мм: | |
| — корпус геркона | 130х30х20 |
| — корпус магнита | 130х30х20 |
| Масса, не более, кг | 0.25 |
Характеристики ИО 102-26 ИСП.00 АЯКС:
Задайте вопрос специалисту о ИО 102-26 исп.00 «Аякс» извещатель охранный магнитоконтактный
Извещатель охранный точечный магнитоконтактный ИО 102-26
С 2021 года доступны к заказу датчики из латуни с увеличенным сроком службы
1. ОБЩИЕ СВЕДЕНИЯ
1.1. Извещатели предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), например, дверей или ворот зданий, сооружений, железнодорожных контейнеров, ангаров, с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений по ГОСТ Р 52435-2015.
1.2. Извещатели состоят из исполнительного и задающего блоков.
Исполнительный блок извещателей выполнен на основе магнитоуправляемого герметизированного контакта (геркона). Задающий блок извещателей выполнен на основе постоянного магнита.
Корпуса изделий 0-й серии (исп. 00-05) ПАШК.425119.008 ТУ выполнены из пластмассы.
Корпуса изделий 100-й серии (исп.100, 102, 104, 105) ПАШК.425119.057 ТУ выполнены из алюминиевого сплава.
Корпуса изделий 200-й серии (исп.200, 202, 204, 205) ПАШК.425119.066 ТУ, (исп.250, 251) ПАШК.425119.064 ТУ выполнены из нержавейки.
Корпуса изделий 300-й серии (исп.300, 302, 304, 305) ПАШК.425119.057 ТУ выполнены из латуни.
1.3. При приближении магнита к датчику происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
1.4. Информация для заказа.
При заказе датчика со стандартной длиной провода и металлорукава (см. таблицу 1) указывается только исполнение датчика.
Датчики исп. 00, 02, 04, 05 соответствуют датчикам исп. 100, 102, 104, 105 и датчикам исп. 200, 202, 204, 205 по типу работы геркона (переключающий или нормально разомкнутый).
Пример обозначения при заказе:
ИО 102-26 – исп.100 ПАШК.425119.057ТУ – датчик согласно таблице 1
ИО 102-26 – исп.104 металлорукав*1000 – провод *1100 ПАШК.425119.057 – датчик согласно таблице 2, но с другой длиной металлорукава и провода.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Извещатели изготавливают в соответствии с таблицей 1
| Номер исполнения, торговое название | Тип применяемого геркона | Длина выводов, мм Тип провода | Корпус, ТУ |
|---|---|---|---|
| исп. 00, «Аякс» | Нормально разомкнутый | 350*× КСПВГ 2х0,2 Ø3 мм | пластмасса, ПАШК 425119.008ТУ |
| исп. 00, 2хНР «Аякс» | Два геркона. Контакты нормально разомкнуты. | 350*× КСПВГ 4×0,2 Ø3,5мм | |
| исп. 00, 2хНЗ «Аякс» | Два геркона. Контакты нормально замкнуты. | 350*× КСПВГ 4×0,2 Ø3,5мм | |
| исп. 01, «Аякс | Нормально разомкнутый | С внутренним разъемом | |
| исп.01/1, «Аякс» | Нормально разомкнутый | Винтовые клеммы, винт М3 (0.5-2,5мм2 ) | |
| исп.01/2 «Аякс» | Нормально разомкнутый | Клеммы экспрессмонтажа (Wago) (0,2-0,75мм2) | |
| исп. 02, «Аякс» | Переключающий | 350*× КСПВГ 3х0,2 Ø3,5 мм | |
| исп. 02, 1хНЗ+1хНР «Аякс» | Два геркона: контакт нормально разомкнут; контакт нормально замкнут. | 350*× КСПВГ 4×0,2 Ø3,5мм | |
| исп. 03, «Аякс» | Переключающий | С внутренним разъемом | |
| исп.03/1 «Аякс» | Переключающий | Винтовые клеммы, винт М3 (0.5-2,5мм2) | |
| исп.03/2 «Аякс» | Переключающий | Клеммы экспрессмонтажа (Wago) (0,2-0,75мм2) | |
| исп. 04, «Аякс» | Нормально разомкнутый | 700*×металлорукав×КСПВГ 2×0,2 внутр.Ø3,8мм наруж.Ø6.2мм | |
| исп. 04, 2хНР «Аякс» | Два геркона. Контакты нормально разомкнуты. | 700*× металлорукав× КСПВГ 4×0,2 внутр.Ø6мм наруж.Ø9,3мм | |
| исп. 04, 2хНЗ «Аякс» | Два геркона. Контакты нормально замкнуты. | 700*× металлорукав× КСПВГ 4×0,2 внутр.Ø6мм наруж.Ø9,3мм | |
| исп. 05, «Аякс» | Переключающий | 700*×металлорукав× КСПВГ 3×0,2 внутр.Ø6мм наруж.Ø9,3мм | |
| исп. 05, 1хНЗ+1хНР «Аякс» | Два геркона: контакт нормально разомкнут; контакт нормально замкнут. | 700*× металлорукав× КСПВГ 4×0,2 внутр.Ø6мм наруж.Ø9,3мм | |
| исп. 100, «Металл» | Нормально разомкнутый | 1000*× КСПВГ 2х0,2 | алюминиевый сплав, ПАШК 425119.057ТУ |
| исп. 100, «Металл» | Нормально разомкнутый | 1000*× СПОВнг-HF 2×0.75 Ø6,83мм | |
| исп. 102, «Металл» | Переключающий | 1000*× КСПВГ 3х0,2 | |
| исп. 102, «Металл» 1хНЗ+1хНР | Два геркона: контакт нормально разомкнут; контакт нормально замкнут. | 700*× КСПВГ 4×0,2 | |
| исп. 104, «Металл» | Нормально разомкнутый | 1000*×металлорукав×КСПВГ 2×0,2 внутр.Ø3,8мм наруж.Ø6.2мм | |
| исп. 105, «Металл» | Переключающий | 1000*×металлорукав×КСПВГ 3×0,2 внутр.Ø6мм наруж.Ø9.3мм | |
| исп. 105, «Металл» | Переключающий | 700*×металлорукав× КПСнг(А)-FRHF 2х2х0.2 внутр.Ø6мм наруж.Ø9,3мм | |
| исп. 105, «Металл» 1хНЗ+1хНР | Два геркона: контакт нормально разомкнут; контакт нормально замкнут. | 700*× металлорукав× КСПВГ 4×0,2 внутр.Ø6мм наруж.Ø9,3мм | |
| исп. 200,»Нержавейка» | Нормально разомкнутый | 1000*×ПВС 2×0.75 (двойная изоляция) Ø5,8мм | нержавейка, ПАШК 425119.066ТУ |
| исп. 202,»Нержавейка» | Переключающий | 1000*×ПВС 3×0.75 (двойная изоляция) Ø6,3мм | |
| исп. 204,»Нержавейка» | Нормально разомкнутый | 1000*×ПВС 2×0.75 (металлорукав) внутр.Ø8мм наруж.Ø11,6мм | |
| исп. 205,»Нержавейка» | Переключающий | 1000*×ПВС 3×0.75 (металлорукав) внутр.Ø8мм наруж.Ø11,6мм | |
| исп. 250,»Нержавейка-100″ | Нормально разомкнутый | 1000*×ПВС 2×0.75 (двойная изоляция) Ø5,8мм | нержавейка, ПАШК 425119.064ТУ |
| исп. 250,»Нержавейка-40″ | Нормально разомкнутый | 1000*×ПВС 2×0.75 (двойная изоляция) Ø5,8мм | |
| исп. 251,»Нержавейка-100″ | Нормально разомкнутый | 1000*×ПВС 2×0.75 (металлорукав) внутр.Ø8мм наруж.Ø11,6мм | |
| исп. 300, «Металл» | Нормально разомкнутый | 1000*× КСПВГ 2х0,2 (двойная изоляция) | латунь, ПАШК 425119.057ТУ |
| исп. 302, «Металл» | Переключающий | 1000*× КСПВГ 3х0,2 (двойная изоляция) | |
| исп. 304, «Металл» | Нормально разомкнутый | 1000*× КСПВГ 2х0,2 (металлорукав) | |
| исп. 305, «Металл» | Переключающий | 1000*× КСПВГ 3х0,2 (металлорукав) |
*Возможно изготовление извещателя с иной длиной вывода по согласованию с заказчиком
2.2. Расстояние срабатывания извещателей указано в таблице 2.
| Тип изделия | Расстояние между датчиком и магнитом в замкнутом (переключенном) состоянии | Расстояние между датчиком и магнитом в разомкнутом (не переключенном) состоянии |
|---|---|---|
| исп.: 00, 00 2хНР, 01, 04, 04 2хНР | 25 мм и менее | 70 мм и более |
| исп.: 02, 03, 05, | 12 мм и менее | 70 мм и более |
| исп. 100, 104 | 30 мм и менее | 70 мм и более |
| исп. 102, 105 | 24 мм и менее | 70 мм и более |
| исп. 200, 204 | 55 мм и менее | 85 мм и более |
| исп. 202, 205 | 35 мм и менее | 85 мм и более |
| Нерж.- 100 исп. 250, 251 | 100 мм и менее | 140 мм и более |
| Нерж.- 40 исп.250 | 40 мм и менее | 85 мм и более |
2.3. Для всех исполнений изделия:
— Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: в нормальных климатических условиях 20 МОм, при повышенной относительной влажности 98%(с конденсацией влаги) при 35°С 1 МОм
2.4. Электрическая схема извещателей исполнений 02, 03, 05, 102, 105, 202, 205 без воздействия магнитного поля изображена на рисунке 1 «А». Под воздействием магнитного поля контакт 2 размыкается с контактом 3 и замыкается с контактом 1.
Электрическая схема для остальных исполнений показана на рис. 1″Б»
Электрические схемы извещателей с двумя герконами:
Выводы извещателей: 1-синий (зелёный), 2-красный (коричневый), 3-желтый, 4-черный (белый).
2.5. Электрические параметры извещателей в зависимости от условий работы представлены в таблице 3.
2.6. Извещатели не содержат драгоценных металлов (п.1.2 ГОСТ 2.608-78)
3. КОМПЛЕКТНОСТЬ
4. УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
4.1. По условиям эксплуатации извещатели относятся к классу III по ГОСТ Р 54455-2011.
4.2. Монтаж извещателя на охраняемом объекте производится по соответствующей нормативно-технической документации.
4.3. Перемещение блока магнита (для исп. 100, 102, 104, 105, 200, 202, 204, 205, 250, 251) относительно блока геркона (рисунок 2) должно производиться по осям Х (возвратно поступательное) и Z (проходное). Срабатывание извещателей при перемещении по осям Х, Z должно происходить на расстоянии указанном в таблице 2. Перемещение по оси Y не рекомендуется, так как в этом случае происходит трехкратное замыкание и размыкание контактов геркона.
4.4. Габаритные размеры, варианты исполнений и пример установки для исп. 00, 01, 02, 03, 04, 05 приведены на рис.3. Габаритные и крепежные размеры блока магнита у этих исполнений соответствуют размерам блока геркона. Варианты крепления датчиков исп. 00, 01, 02, 03, 04, 05 показаны на рис.2.
4.5. К несущей поверхности блоки извещателя крепятся шурупами (болтами), пропущенными через отверстия в основании. Извещатели могут крепиться к вертикальным или горизонтальным рабочим поверхностям в соответствии с потребностями заказчика, но в положении встречного направления стрелок. Габаритные и присоединительные размеры извещателей ИО 102-26 приведены на рис. 3 и рис. 4.
Рис 2. Перемещение блоков магнита относительно блока геркона 1 – блок магнита, 2 – блок геркона.
Рис 4. Габаритные размеры исп. 100, 102, 104, 105, 200, 202, 204, 205, 250, 251.
 |  |
| ИО 102-26 исп.01 Аякс (внутренний разъём DG3) | ИО 102-26 исп.03 Аякс (внутренний разъём DG3) |
 |  |
| ИО 102-26 исп.01/1 Аякс (винтовые клеммы, винт М3) | ИО 102-26 Аякс исп.03/1 (винтовые клеммы, винт М3) |
 |  |
| ИО 102-26 исп.01/2 Аякс (клеммы экспрессмонтажа ) | ИО 102-26 Аякс исп.03/2 (клеммы экспрессмонтажа) |
4.6. Подключение извещателя следует производить в предварительно обесточенный шлейф сигнализации.
4.7. В процессе эксплуатации извещатель не требует технического обслуживания и является неремонтируемым изделием.
4.8. При осмотре в соответствии со сроками технических осмотров оборудования, на котором устанавливаются извещатели необходимо проверить крепление болтов датчика и магнита, взаимное расположение блоков, подвеску кабеля, целостность кабеля.
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание извещателя заключается в периодической проверке надежности и правильности крепления исполнительного и задающего блоков, а также контроле состояния электрических контактов исполнительного блока.
6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Извещатели в упаковке предприятия-изготовителя допускается транспортировать любым видом транспорта в крытых транспортных средствах на любые расстояния в соответствии с правилами перевозки грузов, действующих на соответствующем виде транспорта.
Условия при транспортировании должны соответствовать условиям хранения 5 по ГОСТ 15150-69.
Хранение извещателей в упаковке на складах потребителя должно соответствовать условиям хранения 3 по ГОСТ 15150-69.
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответствие извещателей требованиям технических условий ПАШК425119.066 ТУ при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок хранения извещателей – 5,5 лет с момента изготовления, гарантийный срок эксплуатации – 5 лет со дня ввода в эксплуатацию (в пределах гарантийного срока хранения).
Предприятие-изготовитель обеспечивает безвозмездную замену извещателей (отдельных блоков), у которых в течение гарантийного срока выявлены существенные недостатки, выражающиеся в неработоспособности и (или) несоответствии требованиям настоящих ТУ.
390027, Россия, г. Рязань, ул. Новая, 51В, пом.H4
Тел./факс: (4912)45-16-94, (4912)45-37-88, (495)320-09-97

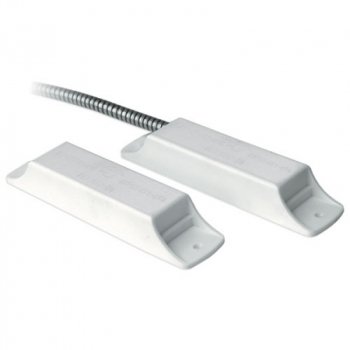

ИО 102-26 исп.02 магнитоконтакт(геркон)
Купить по клубной цене
Магнитоконтактный для металлических поверхностей; контакты переключаются при тревоге, 12 мм (контакты замкнуты), 70 мм (контакты разомкнуты); U-коммут.72 В, I-коммут.500 мА, P-коммут.10 Вт; IP55, t-раб.-50…+50°С, 130х30х20 мм (магнит и геркон). Кабель КСПВГ 3х0,2 3,5 мм 350 мм. Пластиковый корпус. 0.25 кг.
Извещатель охранный точечный магнитоконтактный
Извещатель охранный ИО 102-26 исп.02 предназначен для блокировки дверных и оконных проемов, др. строительных, конструктивных элементов зданий и сооружений на открывание или смещение, организаций устройств типа «ловушка» на любых объектах как производственных так и жилых; для поверхностного монтажа на металлические конструкции.
Технические характеристики ИО 102-26 исп.02 «Аякс»:
| Тип контактов | НЗ/НР |
| Расстояние между магнитом и герконом, мм: | |
| — при размыкании контактов, более | 70 |
| — при замыкании контактов, менее | 12 |
| Максимально допустимые токи и напряжения: | |
| — максимальное коммутируемое напряжение, В | 72 |
| — максимальный коммутируемый ток, мА | 500 |
| Степень защиты | IP55 |
| Диапазон рабочих температур, °С | -50…+50 |
| Габаритные размеры, мм: | |
| — корпус геркона | 130х30х20 |
| — корпус магнита | 130х30х20 |
| Масса, не более, кг | 0.25 |
Характеристики ИО 102-26 ИСП.02 АЯКC:
Задайте вопрос специалисту о ИО 102-26 исп.02 магнитоконтакт
Извещатель магнитоконтактный ИО 102-26 исполнение 00 АЯКС
Описание
Не забудьте купить
Прибор приемно-контрольный 8 ШС Астра-713 (8 ШС Астра-713)
Прибор приемно-контрольный охранно-пожарный Астра-712/1 (Астра-712/1)
Прибор приемно-контрольный охранно-пожарный Астра-712/2 (Астра-712/2)
Извещатель охранный ИО 102-76 исп.00 магнитоконтактный, вывод кабель КСПВГ 2х0,12 400 мм.
Извещатель магнитоконтактный ИО 102-4 малогабаритный для наружной установки
Извещатель магнитоконтактный ИО 102-2 CМК-1 для наружной установки
Это также называют: vfuybnjrjynfrn
Всегда поможем:
Центр поддержки
и продаж
Скидки до 10% +
баллы до 10%
Доставка по городу
от 150 р.
Получение в 150
пунктах выдачи
Центр поддержки и продаж
Мы в социальных сетях
© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности
Ваш город: Выберите город
Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных
Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.
Датчик контроля открытия дверей и0 102 26
Извещатель охранный точечный магнитоконтактный взрывозащищенный ИО 102-26/В «АЯКС»
(маркировка взрывозащиты 0Ex ia IIC T6 Ga Х)
ПАШК.425119.008
 |  |  |
| ИО 102-26/B «АЯКС» исп. 10 | ИО 102-26/В «АЯКС» исп. 230 | ИО 102-26/В «АЯКС» исп. 250 |
Область применения: предприятия ПАО «Газпром», энергетика (АЭС, ТЭЦ, ГЭС, ГРЭС, котельное хозяйство), нефтеперерабатывающие заводы НПЗ, химические заводы, морской и речной транспорт, добыча и транспортировка газа, рудодобывающая промышленность, водоснабжение, канализация, черная и цветная металлургия, целлюлозно-бумажная промышленность, сельское хозяйство, утилизация отходов, пищевая промышленность, обогатительные фабрики.
2. Назначение
2.1. Извещатели ИО102-26/В «АЯКС» предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений.
Извещатели применяются на поднадзорных производствах и объектах согласно маркировке взрывозащиты в соответствии с паспортом на извещатель, а также требованиями главы 7.3 ПУЭ.
2.2. Извещатели имеют уровень защиты «особовзрывобезопасный» и имеют маркировку взрывозащиты «0Ex ia IIC T6 Ga Х» по ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Для подключения извещателей в шлейф сигнализации производитель рекомендует использовать устройство соединительное УС-4-Ех с маркировкой взрывозащиты 0ExiaIICT6 или УСБ-Ех «СЕВЕР» с маркировкой взрывозащиты 0ExiaIICT6.
2.3. Знак «Х», стоящий после маркировки взрывозащиты в ИО 102-26/В «АЯКС», изготавливаемых с постоянно присоединенным кабелем, означает, что при их монтаже необходимо подсоединение свободного конца кабеля согласно требованиям п. 14.1 ГОСТ 31610.0-2014 (IEC 60079-0:2011).
ИО 102-26/В «АЯКС», относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14-2013. Возможные взрывоопасные зоны применения извещателей категории взрывоопасных смесей газов и паров с воздухом – в соответствии с требованиями ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
2.4. Извещатели рассчитаны для эксплуатации при температурах окружающего воздуха от минус 50 до плюс 50°С и при относительной влажности воздуха до 93% при температуре плюс 40°С.
2.5. Степень защиты оболочки извещателя – IP66/IP68 по ГОСТ 14254.
3. Технические характеристики
3.1. Исполнения изготавливаемых извещателей приведены в приложении Б.
3.2. Расстояние срабатывания извещателей указано в таблице 1.
| Тип изделия | Расстояние между датчиком и магнитом в замкнутом (переключенном) состоянии | Расстояние между датчиком и магнитом в разомкнутом (не переключенном) состоянии |
|---|---|---|
| исполнение 10, 30 | 30 мм и менее | 70 мм и более |
| исполнение 10 2хНР | 25 мм и менее | 60 мм и более |
| исполнение 30 2хНР | 25 мм и менее | 60 мм и более |
| исполнение 20, 40 | 15 мм и менее | 70 мм и более |
| исполнение 210, 220, 230, 240 | 70 мм и менее | 110 мм и более |
| исполнение 210 2хНР, 230 2хНР | 60 мм и менее | 100 мм и более |
| исполнение 250, 251 | 100 мм и менее | 140 мм и более |
3.3. Для всех исполнений изделия:
— Сопротивление замкнутых контактов, Ом, не более 0,5;
— Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: в нормальных климатических условиях 20 МОм, при повышенной относительной влажности 98% (с конденсацией влаги) при 35°С 1 МОм.
3.4. Электрические параметры извещателей в зависимости от условий работы представлены в таблице 2
| Исполнение изделия | Условия работы извещателя | |||
|---|---|---|---|---|
| Нормальные | В составе искробезопасных цепей (0Ex iа IIC T6 Ga X) | |||
| Максимальные входные параметры | Значение | Максимальные входные искробезопасные параметры | Значение | |
| исполнение 10, 10 2хНР, 20, 30, 30 2хНР, 40 | — напряжение, В — ток, А — мощность, Вт | 72 0,5 10 | — напряжение Ui, В — ток Ii, А — мощность Pi, Вт — внутренняя индуктивность Li, мкГн — внутренняя емкость Ci, пФ | 25 0,2 1,2 10 50 |
| исполнение 210, 210 2хНР, 230, 230 2хНР, 250, 251 | — напряжение, В — ток, А — мощность, Вт | 100 2 30 | — напряжение Ui, В — ток Ii, А — мощность Pi, Вт — внутренняя индуктивность Li, мкГн — внутренняя емкость Ci, пФ | 25 0,2 1,2 10 50 |
| исполнение 220, 240 | — напряжение, В — ток, А — мощность, Вт | 100 1 30 | — напряжение Ui, В — ток Ii, мА — мощность Pi, Вт — внутренняя индуктивность Li, мкГн — внутренняя емкость Ci, пФ | 25 0,2 1,2 10 50 |
3.5. Электрическая схема извещателей исполнений 20, 40, 220, 240 без воздействия магнитного поля приведена в приложении А (А). Под воздействием магнитного поля контакт 2 размыкается с контактом 3 и замыкается с контактом 1. Электрическая схема извещателей исполнений 10, 30, 210, 230, 250, 251 без воздействия магнитного поля приведена в приложении А(Б), исполнений 10 2хНР, 210 2хНР, 230 2хНР в приложении А(С). Под воздействием магнитного поля контакт 2 замыкается с контактом 1, а контакт 4 с контактом 3.
3.6. Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).
4. Устройство
4.1. Габаритные и установочные размеры извещателей представлены в приложении Г.
4.2. Конструктивно извещатель состоит из датчика магнитоуправляемого (блок геркона) на основе геркона и задающего элемента (блок магнита). Корпуса блока геркона и магнита 200-й серии выполнены из нержавеющей стали (исп. 210, 210 2хНР, 220, 230, 230 2хНР, 240, 250, 251), корпуса других исполнений (10, 10 2хНР, 20, 30, 40) выполнены из антистатичного пластика с поверхностным сопротивлением не более 10 9 Ом.
4.3. Масса составных частей извещателя приведена в таблице 3.
| Тип изделия | Масса, г, не более | |
|---|---|---|
| Датчика | Магнита | |
| исполнение 10, 10 2хНР, 20, 30, 30 2хНР, 40 | 100 | 150 |
| исполнение 210, 210 2хНР, 220, 230, 230 2хНР, 240 | 300 | 650 |
| исполнение 250, 251 | 1100 | 1900 |
5. Работа и обеспечение взрывозащищенности
5.1. При приближении блока магнита к блоку геркона происходит переключение контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
5.2. Взрывозащита вида искробезопасная электрическая цепь обеспечивается следующими средствами:
Датчики ИО102-26/В «АЯКС» предназначены для подключения к линиям связи и устройствам, имеющим параметры искробезопасных цепей, установленных с учетом требований искробезопасности для электрических цепей подгруппы IIВ, IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011). Датчики не содержат электрических элементов, способных накапливать энергию, опасную для поджигания газов категории IIВ, IIС. Электрические зазоры, пути утечки и электрическая прочность изоляции соответствуют требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011). Уплотнения и соединения элементов конструкции корпуса обеспечивают степень защиты не ниже IP66/IP68 по ГОСТ 14254-2015 (IEC60529:2013). Фрикционная и электростатическая искробезопасность корпусов датчиков обеспечивается выбором конструкционных материалов.
5.3. Максимальная температура нагрева поверхности корпуса датчиков положения не превышает допустимых значений для температурного класса Т6 по ГОСТ 31610.0-2014 (IEC60079-0:2011).
5.4. На корпусах датчиков имеются маркировка взрывозащиты и знак «Х».
5.5. Для обеспечения искробезопасности цепи производитель рекомендует производить подключение извещателей через барьер искрозащиты БИСШ АТФЕ.426439.001ТУ удовлетворяющего требованиям ГОСТ Р 51330.10-99 (МЭК 60079-11-99).
6. Комплектность
7. Маркировка
7.1. На корпусе извещателя выполнена маркировка, которая содержит:
— наименование предприятия-изготовителя или товарный знак;
— тип изделия;
— заводской номер и год выпуска;
— маркировку взрывозащиты 0Ex iа IIC Ga T6 Х по ГОСТ 31610.0-2014 (IEC 60079-0:2011);
— специальный знак взрывобезопасности;
— номер сертификата соответствия.
8. Обеспечение взрывозащищенности при монтаже
8.1. К работам по монтажу, установке и обслуживанию извещателей должны допускаться лица, имеющие необходимую квалификацию, ознакомленные с настоящим паспортом и прошедшие инструктаж по технике безопасности.
8.2. Прежде чем приступить к монтажу извещателей, необходимо осмотреть их. При этом необходимо проверить маркировку по взрывозащите, и убедиться в целостности корпусов и выводов извещателей.
8.3. Подключаемые к внешним искробезопасным цепям извещателей электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-11:2011) и искробезопасные параметры (уровень искробезопасной электрической цепи и подгруппу электрооборудования), соответствующие условиям применения извещателей во взрывоопасных зонах.
9. Порядок установки
9.1. Перемещение блока магнита относительно блока геркона (приложение В) должно производиться по осям Х (возвратно поступательное) и Z (проходное). Срабатывание извещателей при перемещении по осям Х, Z должно происходить на расстоянии указанном в таблице 1. Перемещение по оси Y не рекомендуется, так как в этом случае происходит трехкратное замыкание и размыкание контактов геркона.
9.2. К несущей поверхности блоки извещателя крепятся шурупами, пропущенными через отверстия в основании. Извещатели могут крепиться к вертикальным или горизонтальным рабочим поверхностям в соответствии с потребностями заказчика, но в положении встречного направления стрелок.
Извещатели ИО 102-26/В «АЯКС» исполнений 10, 20, 30, 40 могут крепиться как взаимно – параллельно (Приложение В (Г)), так и взаимно – перпендикулярно (Приложение В (В)).
10. Обеспечение взрывозащищенности при эксплуатации
10.1. При эксплуатации извещателей во взрывоопасных зонах они должны включаться только в искробезопасные цепи.
10.2. При эксплуатации извещатели должны подвергаться систематическому внешнему и периодическому осмотрам.
10.3. При внешнем осмотре в соответствии со сроками технических осмотров оборудования, на котором устанавливаются извещатели необходимо проверить:
— крепление болтов блока геркона и блока магнита, взаимное расположение блоков, подвеску кабеля, целостность кабеля.
— отсутствие трещин и видимых механических повреждений, пыли и грязи на корпусе извещателя.
10.4. Эксплуатация извещателей с повреждениями и неисправностями категорически запрещается.
10.5. При профилактическом осмотре должны быть выполнены все вышеуказанные работы внешнего осмотра.
10.6. Периодичность профилактических осмотров извещателей устанавливается в зависимости от производственных условий, но не реже двух раз в год.
11. Обеспечение взрывозащищенности при ремонте
11.1. Извещатель является неремонтируемым изделием.
11.2. В случае неисправности извещатель подлежит замене.
ПРИЛОЖЕНИЕ А. Электрическая схема извещателей
ПРИЛОЖЕНИЕ Б. Исполнения извещателей
| Наименование изделия | Тип применяемого геркона | Длина выводов, мм Тип провода | Корпус |
|---|---|---|---|
| – исп. 10, «Аякс» | Нормально разомкнутый | 750* × металлорукав х КСПВГ 2х0,2 | пластмасса |
| – исполнение 10, «Аякс» 2хНР | Два геркона. Контакты нормально разомкнуты | 750* × металлорукав × КСПВГ 4×0,2 | |
| — исп. 20, «Аякс» | Переключающий | 750* × металлорукав х КСПВГ 3×0,2 | |
| — исп. 30, «Аякс» | Нормально разомкнутый | 2500* × МГШВЭ 2×0,35 | |
| — исполнение 30, «Аякс» 2хНР | Два геркона. Контакты нормально разомкнуты | 2500* × МГШВЭ 4х0,35 | |
| – исп. 40, «Аякс» | Переключающий | 2500*× МГШВЭ 3×0,35 | |
| – исп. 210, «Аякс» | Нормально разомкнутый | 1000* × ПВС 2х0,75 (металлорукав) | нержавеющая сталь |
| – исполнение 210, «Аякс» 2хНР | Два геркона. Контакты нормально разомкнуты | 1000* × ПВС 4×0,75 (металлорукав) | |
| – исп. 220, «Аякс» | Переключающий | 1000* × ПВС 3х0,75 (металлорукав) | |
| – исп. 230, «Аякс» | Нормально разомкнутый | 1000* × ПВС 2х0,75 (двойная изоляция) | |
| — исполнение 230, «Аякс» 2хНР | Два геркона. Контакты нормально разомкнуты | 1000* × ПВС 4×0,75 (двойная изоляция) | |
| — исп. 240, «Аякс» | Переключающий | 1000* × ПВС 3х0,75 (двойная изоляция) | |
| – исп. 250, «Аякс» | Нормально разомкнутый | 1000* × ПВС 2х0,75 (двойная изоляция) | |
| – исп. 251, «Аякс» | Нормально разомкнутый | 1000* × ПВС 2х0,75 (металлорукав) |
*Возможно изготовление извещателя с иной длиной вывода по согласованию с заказчиком
