Строительство интересной шатровой крыши: пошагово, лайфхаки, много фото
Не секрет, что чем сложнее конструкция, тем она требовательнее к мастерству исполнителей, и тем дороже обходится. И это касается как архитектуры домов в целом, так и отдельных зон, например, крыш. Но и визуальная составляющая у сложных форм на порядок выше. Чем они и привлекательны для многих застройщиков, которые могут себе позволить подобные изыски. Один из участников нашего портала, профессионально занимающийся крышами, делится секретами своего мастерства на примере строительства непростой шатровой конструкции.
Содержание
Зачем и когда нужен проект
В идеале строительство любой крыши надо начинать с проекта. Чертеж нужен для строительства сложной стропильной конструкции. Простые крыши, для маленьких домов можно делать по месту. Еще один важный момент: чертеж нужен тому мастеру, который умеет его читать. Если в качестве мастеров выбор пал на узбеков, то обычной фотографии крыши будет вполне достаточно.
Крышу же, о которой пойдет речь, точно не назовешь простой.
А чертежи Termit.spb (Анатолий) умеет не только читать, но и создавать. По его словам, модель крыши с прорисованными стропилами – необходима. Она позволяет понять желания заказчика и согласовать внешний вид будущей крыши.
Для удобства работ понадобятся строительные леса, например, такие.
Шаг стоек привязан к сечению доски настила, сами стойки из бруса 50×100 мм, они же потом пойдут в распил и станут черепными брусками. А дюймовку с настила пустят на черновые полы в деревянных перекрытиях – сразу и экономия на материалах, и не придется думать, куда девать ненужные больше леса после окончания работ.
Также мастер выполнил чертежи крыши.
Подгонять стропила на глазок я не очень большой мастер, поэтому данную крышу буду резать по чертежам. Здесь мы видим балки чердачного перекрытия, план раскладки мауэрлатов, схема накосных стропил, план кровли с отображением проекционных размеров (для получения скатных размеров надо поделить на косинус угла наклона крыши), и один из разрезов крыши, всего их будет пять или шесть. Главное, правильно их начертить.
Как сделать плотницкие козлы

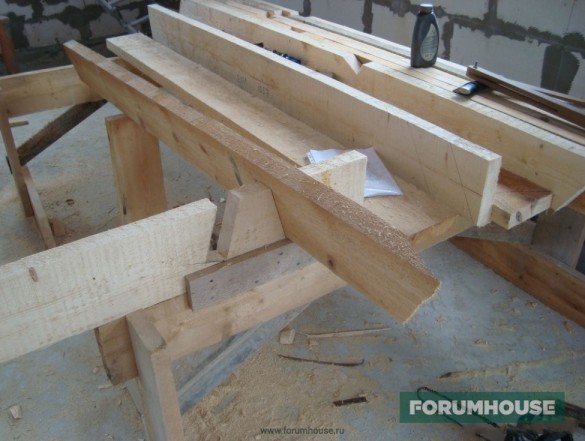

В процессе изготовления элементов стропильной системы Анатолий использует специальные плотницкие козлы, собирая их из того же бруса, что и сами стропила. Главное условие – прочность, ведь через этот «станок» пройдет не один куб пиломатериала.
Обязательным условием является параллельность козлов и горизонталь – все вымеряется по уровню при установке. Время, затраченное на кропотливую установку, окупится упрощением работы с цепной пилой и качеством реза. Естественно, залогом качественной обработки является острая цепь. Именно цепная пила незаменима при обработке стропил сечением 100 мм.
Фигурные опоры на козлах необходимы для нарезки стропил на башенную часть крыши.
Разметка и распил стропил
Для разметки стропил Анатолий использует «большую малку с двумя линейками», если в планах только свои крыши (дом, хозпостройки), сделать такое приспособление можно из обычной фанеры. Если же заниматься кровельными работами профессионально, лучше использовать твердую древесину: бук, дуб, граб, красное дерево. Для удобства работ по краям стропил, на конце малки сделан небольшой киль, для фиксации линейки на заготовке.
Дополняет разметочный набор малая малка, для накосных стропил, а завершает обычный угольник с рулеткой.
Тем, кто не обладаете большим опытом разметки врубок, на первом этапе освоения данной науки рекомендую выполнять разметку методом скольжения инструмента вперед-назад. В этом случае не получится сделать «зеркальный» угол при разметке врубок. Выполняя разметку деталей врубок, приходится работать с материалом, который сильно гуляет по высоте. Именно врубка и позволяет компенсировать эту разницу высот. Малка всегда скользит по верху стропил, высотную отметку всегда ставим от верхнего ребра стропил. Это – залог успеха и ровной плоскости скатов.

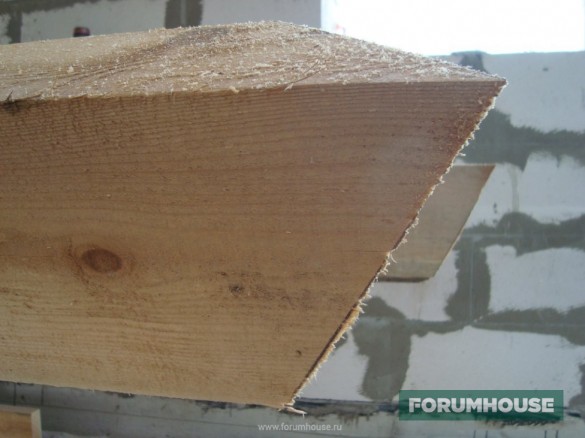

Косой рез стропил вальмового ската из пятидесятки удобно делать паркеткой (ручная дисковая пила по дереву) с большим вылетом – 75 мм.
Чтобы не увлечься и не нарезать партию односторонних стропил, новичкам Анатолий советует размечать и резать заготовки попарно: правую-левую сделали, на чертеже отметили, отложили.

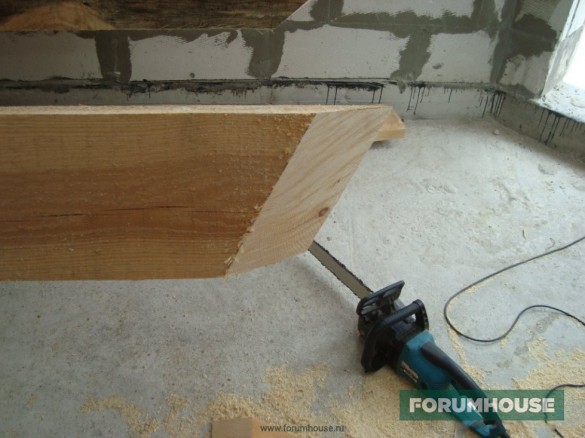

Опорные врубки для наслонных стропил: два косых реза паркеткой, выборка остатка острой стамеской. Врубки в толстом брусе (100 мм) удобнее делать ценой пилой.
При работе в одиночку тяжелее – выручает смекалка. Для манипуляций с деталями, которые немного короче козлов, удобна дополнительная опора.
Для совсем коротких заготовок можно использовать подкладную доску и струбцину.
О бытовке, хранении материалов и физике
…Несколько слов о самой бытовке: если решите, что вам нужна бытовка, и вы будете какое-то время в ней жить (время года значения не имеет), никогда не приобретайте готовые! Летом в таких домиках будет жарко, даже со сплитом, а зимой (о чем это я), осенью, будите просто околевать. Желаете жить и строиться с комфортом – делайте бытовку самостоятельно, с утеплением, толщиной не менее 100 мм, с пленками и проклейкой швов. Помните, теплый воздух найдет куда уйти.
Пиломатериалы же естественной влажности, завезенные заблаговременно, при правильном хранении подсыхают, что сказывается и на работе, и на результате. Вместо «кучи малы» – отступ от земли и складирование древесины через прокладки, для вентиляции и просушки. Что касается почернения, то оно не столь критично, в неблагоприятных условиях, а именно, под хорошо вентилируемой крышей, грибок прекратит развитие.
Чтобы сэкономить на подъемном кране или подсобниках, Анатолий советует использовать тельфер (электрическая лебедка). А если на объекте нет электричества – подъем грузов упростят блоки. Один блок уменьшает вес груза в два раза, два блока – в четыре раза. Если применять знания физики, реально облегчить себе физический труд.
Сборка крыши
Хотя перекрытие должны были смонтировать каменщики, и эта миссия легла на плечи кровельщика в качестве технадзора и подсобников из ближнего зарубежья в качестве исполнителей. В большом пролете балки сечением 100×200 мм, основной прогон – 100×200 мм; фиксация к армопоясу на уголки. Торцы закрыли доской 50×200 мм, на гвозди в комбинации с саморезами, все метизы оцинкованные.
После нескольких переделок и объяснений с подсобниками на «русском могучем», который в эфире обычно «запикивают», мауэрлат раскрепили практически идеально.
Мауэрлат башенной части по высоте двойной, при сборке стропил максимальное внимание посадке врубок, чтобы прилегание было максимальным. Даже незначительное смещение врубки в сторону улицы чревато необходимостью выравнивания всей плоскости. Еще один ключевой момент – сборка пика башни, так как все 16 элементов должны сесть строго на свои места. Со второго раза и при помощи струбцин и уголков все получилось.
Дом с Шатровой Крышей [ 13+ фото ] Первозданная форма кровли от наших предков
Кровля является одним из важнейших защитных элементов конструкции строения. Разновидностей этого покрытия очень много, каждая из которых имеет многофункциональное, эстетическое, конструктивное назначение. Издавна шатровая крыша дома была самым примитивным способом обезопасить жилье от непогоды, ветра, создать комфортную обстановку.
Традиционная вальмовая кровля была использована для реконструкции сгоревшего здания в Португалии. Архитекторы разработали уникальный проект NVC House на 265 кв.м., который создал современное, уютное и необычное решение для покрытия всего строения.
Особенности и преимущества шатровой крыши
Поверхность кровли представлена в четырех треугольных скатах симметричной формы. Равнобедренные части соединяются в центре, напоминая своими линия египетские пирамиды. Идентичность каждой стороны – это главное требование в проектировании кровли данного вида.
Используется конструкция покрытия чаще всего для построек квадратной формы. Несмотря на ограниченность пространства скатами, в португальском коттедже сохранилась максимальная свобода в помещениях. Архитекторы позаботились о высоких потолках, отсутствии большого количества перегородок, сложных возведений. Геометрически дом с шатровой крышей имеет очертания шатра, который уже по своему внешнему виду создает первобытное спокойствие, уют и домашнее тепло.
Главные преимущества кровли в виде шатрового покрытия:
Современная интерпретация минимализма в отделке здания
Для комфортного обустройства места проживания большой семьи был выбран двухэтажный дом с шатровой крышей. Стропильная система предусматривает расположение наслонных стропил на мауэрлат. Такое органическое строение позволяет слиться фасаду с кровлей, создавая непрерывность линий.
Дизайн экстерьера и интерьера выполнен в одной стилистике – утонченном минимализме с элементами эко-стиля. Оштукатуренные в белый стен стены, кровля, внутренние помещения прекрасно гармонируют с необычайным месторасположением дома. Они как будто являются отблесками волн море, вид на которое открывается из небольших окон на вершине горы.
Еще одна изюминка для жителей – это терраса, выход на которую расположен на крыше. Четкий контраст выделяется отделкой лестниц, оконных проемов, напольного покрытия из натурального кедра. Приятный оттенок древесины подчеркивает роскошность белизны, при этом не позволяя дизайну потеряться в монохромности.
Совет! Сооружение опорных конструкций уменьшает функциональность и площадь внутреннего пространства. Чтобы правильно распределить зоны лучше использовать кровлю с двумя или четырьмя скатами.
Во внешнем восприятии дома с шатровыми крышами выглядят экзотически. Благодаря различным видам отделки сложная конструкция превращается в простую и неприметную поверхность. Главное сохранить индивидуальность, как в данном проекте. Только прочувствовав настроение клиентов, архитекторы сумели восстановить идеальное семейное гнездышко, в котором бытует дух старины и свободы.
Шатровая крыша на фото
Содержание
При проектировании и строительстве частного дома главным вопросом становится крыша, ее конструкция и обустройство. На данный момент классическим и самым популярным вариантом остается двухскатная конструкция крыши, однако она очень часто выглядит слишком скучно и многих это не устраивает. Двухскатная крыша может разрушить гармонию архитектурного стиля, поэтому дизайнеры и архитекторы разработали более интересные и привлекательные варианты. Одним из них стала крыша шатрового типа, которая манит своими изящными формами. Фактически это четырехскатная симметрическая конструкция, у которой все четыре ската сходятся в одну точку. Изначально может показаться, что и эта крыша достаточно простая, однако, это лишь на первый взгляд, ведь она поражает своей экзотикой и эстетической привлекательностью.
Специалисты по созданию крыш не рекомендуют проектировать и сооружать шатровую крышу самостоятельно, так как для этого требуются специальные строительные навыки и большой опыт. Для того чтобы крыша дома не только выглядела привлекательно, но и справлялась со своей основной функциональной задачей лучше доверить это дело профессионалам. В качестве ознакомления можно изучить стропильную систему шатровой крыши, оценить ее достоинства и недостатки.
Особенности шатровой крыши
Стоит отметить, что конструкция шатровой крыши может состоять не только из четырех скатов, но и из большего их количества, однако, классический вариант предусматривает наличие именно четырех наклонных плоскостей. Число скатов напрямую влияет на геометрическую форму крыши, ее визуальное восприятие. Количество наклонных плоскостей крыши в первую очередь зависит от конструкции частного дома, если он квадратный, то логичнее всего использовать четырехскатную систему, если же дома круглый, то можно использовать шесть или восемь скатов. В случае с шатровой крышей главным условием становится равенство скатов, ведь они должны быть идентичны как по габаритам, так и по своей форме.
Шатровая крыша включает в себя такие элементы:
Достоинства шатровой крыши
Спроектировать и создать шатровую крышу трудно, однако, если взглянуть на большинство современных построек, то можно заметить, что она очень популярна. Шатровая крыша обладает такими преимуществами:
Стропильная система
Стропильная система служит каркасом для крыши, является ее основой. В целом выделяют два типа стропильной системы в зависимости от того, как крепятся стропильные ноги: висячая и наслонная стропильная система. Висячие стропила опирают на коньковый узел и мауэрлат, а наслонные имеют еще одну опору на вертикальную стойку, устанавливаемую на внутреннюю сторону несущей стены.
Стропильная система шатровой крыши состоит из таких деталей:
