Электронейромиография (ЭНМГ) – современный метод инструментальной диагностики, позволяющий определить сократительную способность мышц и состояние нервной системы. Обследование дает возможность обнаружения не только функциональных и органических патологий нервной системы. Диагностика проводится и в урологической, хирургической, акушерской и офтальмологической практиках. Метод обладает большим количеством показаний.
Процедура электронейромиографии заключается в воздействии низкоинтенсивных электрических импульсов и фиксации ответной реакции специальным оборудованием.
Во время нее оцениваются такие важные показатели функциональности организма пациента, как:
В зависимости от подозреваемой патологии и ее симптомов назначается комплексное или локальное исследование.
Проводят такую диагностику, как:
Как правило, обследование проводится неоднократно. Сначала метод задействуют при диагностировании патологии, а затем с его помощью контролируют эффективность терапии.
Методика проведения диагностики
ЭНМГ верхних конечностей и других частей тела проводится с помощью специального оборудования. Оно регистрирует скорость прохождения нервного импульса к тканям. Во время проводимой стимуляции у пациента могут возникать неприятные ощущения, но не боль. Дискомфорт обусловлен раздражением нерва и дальнейшим сокращением мышцы. При игольчатой диагностике электроды вводятся непосредственно в мышцы. Пациент может испытать небольшую боль на подготовительном этапе и при извлечении электродов. Это также обусловлено воздействием на нервные окончания.
Процедура обычно занимает 30-60 минут. Пациент находится в специальном кресле сидя, полусидя или лежа. Участки кожи, которые будут соприкасаться с электродами, тщательно обрабатываются антисептиком. Затем на мышечную ткань накладываются электроды. Сначала мышцы пациента расслаблены, и диагностика проводится в этом состоянии. Затем пациента просят напрячь мышцы. Это позволяет зарегистрировать импульсы другого вида.
Все полученные результаты фиксируются в компьютере. При желании их можно записать на диск или распечатать на бумаге.
Результаты обследования выдаются сразу же. Расшифровкой занимается врач.
С какой целью проводится электронейромиография?
Нормальное функционирование всего организма человека возможно только при адекватной работе нервной системы. Именно она обеспечивает наши движения и реакции на внешние раздражители. Движения и рефлексы контролируются центральной нервной системой. Если в каком-то ее звене происходят нарушения, передача импульсов от нервных волокон к мышцам замедляется. Методика ЭНМГ как раз и позволяет определить возникшие нарушения.
Современная методика является одной из самых информативных. Если проводить диагностику на ранних стадиях развития патологического процесса, можно быстро провести терапию и избавить пациента от ряда опасных осложнений, которые могут стать причиной пареза или паралича конечностей, например.
В рамках исследования специалистам удается определить такие важные характеристики нарушений, как:
Также электронейромиография ног, рук и других частей тела дает возможность повышения уровня эффективности терапии.
Способы проведения исследования
Суть этого метода заключается в стимуляции отдельных нервов. Электроды при таком способе проведения исследования накладываются на поверхность кожи в местах, где проходят нервы. Скорость проведения нервного импульса фиксируется компьютерной техникой. При данном способе диагностики определяется и выраженность мышечного ответа.
Проводится стимуляционная электронейромиография при:
При таком способе исследования электроды вводятся непосредственно в мышцы.
Этот метод исследования актуален при:
Проводятся и смешанные исследования. Они подразумевают накладывание электродов на поверхность кожи и их внедрение непосредственно в мышцы.
Выбор в пользу подходящего способа проведения диагностики осуществляет врач. Зависит выбор от возраста пациента, его общего состояния, предполагаемого диагноза, наличия сопутствующих патологий и ряда других факторов.
Медицинские показания для проведения диагностики
Электронейромиография конечностей и других частей тела проводится при подозрении на:
Пройти такую диагностику, как электронейромиография (ЭНМГ), рекомендуется при:
Сделать электронейромиографию ваш врач может посоветовать и в других случаях. Не отказывайтесь от современной диагностики! Помните, что она может помочь поставить точный диагноз и максимально быстро приступить к лечению обнаруженной патологии.
В каких случаях диагностика противопоказана?
ЭНМГ конечностей и других частей тела не проводится при:
Здесь перечислены только абсолютные противопоказания. На самом деле, обследование не проводится и в ряде других случаев.
Обо всех противопоказаниях вам расскажет врач. Перед началом диагностики обратите внимание своего врача на перенесенные заболевания и те, которые выявлены у вас в настоящий момент. Перед ЭНМГ нижних конечностей и других частей тела сообщите о наличии кардиостимуляторов, протезов, хронических патологиях, психических и иных расстройствах. Это позволит специалисту принять правильное решение о целесообразности проведения диагностики в вашем случае.
Непосредственно перед диагностикой откажитесь от:
Как правильно объяснить полученные результаты исследования?
Важно! Расшифровать все показатели, полученные во время диагностики, и правильно оценить их может только опытный специалист, обладающий необходимыми навыками и результатами. При получении результатов врач обязательно сравнивает их с нормальными, а затем оценивает степень отклонений. После этого устанавливается предварительный диагноз.
Одним из преимуществ исследования является то, что его результатом является графическое изображение. Благодаря ему все изменения нервной и мышечной активности отображаются визуально. Это упрощает интерпретацию результатов обследования. При необходимости проводятся дополнительные обследования. Они позволяют уточнить поставленный диагноз. Также дополнительные обследования назначаются в ходе терапии, для ее корректировки с целью повышения эффективности.
Для получения точных результатов ЭНМГ необходимо:
Преимущества проведения процедуры в МЕДСИ
Чтобы записаться на диагностику и уточнить цену электронейромиографии, позвоните в МЕДСИ
Электрографический метод
Большим достоинством электрографического метода при использовании в клинике является его безболезненность. Широкому применению электрографического метода содействовало использование в технике электрографии последних достижений электроники.
Современные электрографические установки, обеспечивающие многоканальную регистрацию биоэлектрических процессов и автоматический анализ электрограмм, представляют собой весьма совершенные, но довольно сложные устройства.
Какими же знаниями электрографической техники должны обладать электрофизиолог и врач, использующие электрографическую аппаратуру в своей повседневной работе? Следует ли им знать эту аппаратуру так же хорошо, как и инженерам и техникам, занимающимся ее разработкой и эксплуатацией, или можно целиком положиться на инженеров и техников и вовсе не знать характеристик и возможностей аппаратуры?
Кроме того, им необходимо уметь отличать исследуемую биоэлектрическую активность от артефактов, находить на электрограмме результаты воздействия помех, знать и уметь применять способы, устраняющие артефакты и помехи электрографии. Они должны также быть знакомы с новыми направлениями в применении электрографической техники, с перспективами ее развития.
Электрофизиологические методы позволяют изучать физиологические процессы, происходящие в органах и тканях в норме и патологии, путем исследования протекающих в них биоэлектрических процессов и путем их стимуляции электрическим током. Электрографический метод является одним из наиболее эффективных способов исследования физиологических процессов.
Таким образом, в ряде случаев состояние и рабочие возможности органа можно оценивать как по специфическому, рабочему эффекту, так и по сопровождающей его биоэлектрической активности. Например, о рабочих возможностях сердца можно судить не только по его производительности, но также и по его электрической активности.
Электрографический метод позволяет получить сведения о прохождении волны возбуждения по нерву, информацию о жизнедеятельности мозга без исследования характера и особенностей осуществляемых им рефлексов и, наконец, данные о подготовке мышцы к выполнению сократительного процесса и др.
Нередко представление о состоянии органа или системы может быть установлено по изменению порядка следования импульсов электрической активности.
Электрографический метод позволяет регистрировать спонтанную или фоновую электрическую активность и биопотенциалы, являющиеся ответом на функциональную нагрузку, например стимуляцию.
Весьма важным для медицинского применения электрографического метода является тот факт, что биоэлектрическая активность органа может быть зарегистрирована не только при наложении электродов непосредственно на него, но и с кожи исследуемого.
2.1 Схема регистрации биоэлектрических процессов человека
Прежде чем описывать отдельные элементы электрографической установки, необходимо представить себе общую схему регистрации биоэлектрических процессов больного в условиях клиники, уяснить назначение каждого элемента этой схемы и их взаимосвязь. С этой целью рассмотрим схему регистрации биоэлектрических процессов человека, показанную на рис. 1.
Электрографическая установка включает электроды 5, электродные провода 6, блок переключателей (коммутатор) электродов 7, калибратор напряжения 8, устройство для измерений междуэлектродного сопротивления 9, усилители 10, регистраторы 11, входящие в состав осциллографа 12, анализатор электрической активности 13 и стимулятор 14.
Получить электрограмму записанную при наложении электродов на кожу 4, тождественную ЭДС, продуцируемой электрически активным органам, удается лишь в том случае, когда учитываются электрические характеристики органа 1, электрическое сопротивление тканей 3 и кожи 4 и характеристики самой электрографической установки.
Электроды 5 электрографической установки предназначаются для снятия исследуемой разности потенциалов. В зависимости от назначения электроды бывают различной формы и площади.
Неотъемлемой частью электрографической установки является также калибратор напряжения 8, с помощью которого на электрограмму наносится масштаб напряжения для того, чтобы, сравнивая с ним, можно было бы оценить амплитуду бионапряжений.
Масштаб напряжения («калибровка») наносят на электрограмму в начале или в конце исследования, а в некоторых случаях в процессе записи.
Для того чтобы установить реакцию биоэлектрических ответов на стимулы различной физической природы, необходимо на ленту осциллографа 12, кроме исследуемых процессов и отметок времени, наносить также отметки о подаче раздражений от стимулятора 14.
Электрографическая установка может быть выполнена из отдельных блоков (блок переключателей электродов 7, усилители бионапряжений 10 и осциллограф 12) либо представлять собой единую конструкцию, состоящую из перечисленных блоков.
Кривая электрической активности какого-либо органа не всегда отражает патологические изменения, которые могут быть выявлены при визуальном анализе. Часто для их выявления требуется произвести более детальный анализ электрограммы.
Одним из источников помех является электрическая сеть переменного тока (осветительная или силовая). Создаваемое ею электрическое переменное поле воздействует на тело исследуемого. На электрограмме записывается переменное напряжение помехи, которая, накладываясь на кривую биоэлектрической активности, искажает ее.
Помехи электрографии создаются также переменными магнитными полями, высокочастотными полями и др.
Если в прошлом регистрация биоэлектрических процессов человека производилась только в экранирующей камере (в комнате, обитой металлическими листами или сеткой), исключающей влияние многих видов помех, то теперь такая регистрация производится даже в операционной без применения экранировки.
2.2 Внутренние органы, ткани и кожа как электрические генераторы.
Электрическая активность органов и тканей обладает важной информацией о происходящих в них физиологических и патологических процессах. Для получения этой информации следует зарегистрировать электрическую активность.
Необходимо знать электрические характеристики «генераторов» (органов и тканей), так как без учета этих характеристик невозможно неискаженно зарегистрировать биоэлектрические процессы.
Прежде чем рассмотреть эти параметры применительно к органам и тканям, необходимо остановиться на некоторых терминах.
При изучении незатухающих синусоидальных колебаний под их амплитудой понимают наибольшее отклонение колеблющейся величины от среднего значения.
Таким образом, можно сделать вывод, что амплитуды колебаний бионапряжений весьма малы и составляют тысячные и стотысячные доли вольта.
Если учесть, что некоторые биоэлектрические процессы изменяются весьма медленно (кожные потенциалы), а для неискаженного воспроизведения других (электрическая активность одиночного мышечного волокна) требуется регистрация колебаний в десятки тысяч герц, то можно считать, что биоэлектрические процессы человека занимают диапазон от постоянных напряжений и инфранизких до низких частот включительно.
Эти установки должны также обеспечивать неискаженную регистрацию постоянных и медленно меняющихся разностей потенциалов, инфранизких и низкочастотных колебаний потенциалов.
И, наконец, для того чтобы электрограмма, записанная с помощью электродов, наложенных на кожу человека, была тождественна электрической активности исследуемого органа, входное сопротивление установки должно быть во много раз больше, чем междуэлектродное сопротивление.
Электрически активный орган окружен тканями, являющимися объемным проводником. Разность потенциалов, продуцируемая органом, вызывает в окружающих его тканях биотоки, и, следовательно, в последних создаются разности потенциалов, повторяющие все изменения ЭДС электрически активного органа.
Рассмотренная модель отличается от электрически активного органа, находящегося в окружающих его тканях в следующем:
Электрически активный орган продуцируют обычно не постоянные, а переменные разности потенциалов.
Среда, которой окружен орган, не может быть названа однородной, а поэтому искажает картину электрического поля вокруг органа.
Несмотря на перечисленные отличия, рассмотренная упрощенная модель позволяет составить представление о характере распределения потенциалов вокруг электрически активного органа.
Осуществить униполярное (однополюсное) отведение на теле человека не удается:
Невозможно найти линию нулевого потенциала электрической активности исследуемого органа из-за смещения оси У—У в пространстве (сердце), а также из-за того, что в некоторых случаях электрически активный орган (например, мышцы) имеет вместо двух полюсов, эквивалентных электродам А и Б, множество таких полюсов.
На теле человека нельзя найти точку, достаточно удаленную от электрически активного органа, чтобы можно было считать потенциал, создаваемый им в этой точке, равным нулю.
При этом исходили из предположения, что чем больше число этих электродов, тем ближе к нулю приближается их суммарный потенциал. Для того чтобы соединение электродов вместе (короткое замыкание) не оказывало влияния на распределение электрического поля, электроды присоединяются к обшей точке через большие сопротивления.
Примером такого «усредненного» общего электрода может служить соединение электродов при однополюсном грудном отведении в электрокардиографии : грудной электрод соединяется с одной входной клеммой, а электроды, укрепленные на конечностях, через сопротивления соединяются с другой клеммой электрокардиографа, образуя «усредненный» электрод.
Разность потенциалов Е между избранным нами электродом и остальными вызывает, ток I в сопротивлении R данного электрода и в остальных сопротивлениях, соединенных параллельно, число которых будет п— 1 :
I = E / R + R/n-1 = (n-1/n) (E/R) (2)
На вход электроэнцефалографа подается падение напряжения Евх с сопротивления R, соединенного с выбранным электродом (в нашем случае крайний справа):
Потенциал усредненного электрода Eо (верхняя клемма электроэнцефалографа), естественно, не равен нулю, а может быть вычислен по следующей формуле:
При двухполюсном отведении оба электрода являются активными (дифферентными). Место расположения каждого электрода весьма сильно влияет на картину регистрируемой разности потенциалов.
Когда электроды расположены на относительно большом расстоянии от электрически активного органа и расстояние между электродами мало, разность потенциалов между ними практически будет равна нулю, так как изменения потенциалов будут приходить под электроды с одинаковыми амплитудами и фазами.
Примеры регистрации разностей потенциалов, проведенные на модели и иллюстрирующие особенности однополюсного и двухполюсного отведений, были осуществлены Д. И. Меницким (1959).
Детальный анализ позволяет установить расположение полюсов электрически активного органа, а также в какой-то мере судить о месте его локализации.
Электрическое сопротивление тканей играет существенную роль при регистрации биоэлектрических процессов. В некоторых случаях большое междуэлектродное сопротивление может оказаться причиной, искажающей истинный вид исследуемой биоэлектрической активности.
Измерение междуэлектродного сопротивления с помощью внешнего физического генератора электрических синусоидальных колебаний и установление зависимости его величины от различных факторов (сила тока, его частота и др.) нетрудно осуществить для амплитуд тока, составляющих десяток микроампер и больше. Определение величины междуэлектродного сопротивления для токов помех, создаваемых электрическим полем сети переменного тока и составляющих доли микроампера, представляет некоторые трудности.
Измерение же сопротивления междуэлектродной цепи для биотоков прямым путем невозможно, так как нет способа произвольно плавно менять величину амплитуды биотоков и их частоту. Приходится задачу решать следующим способом: а) установить основные закономерности изменения междуэлектродного сопротивления от различных факторов с помощью физического генератора,б) проверить эти закономерности для частных случаев с помощью биотоков. в) перенести все закономерности, выведенные с помощью физического генератора, на зависимость междуэлектродного сопротивления от различных факторов для биотоков.
Такое перенесение закономерностей оказалось возможным, во-первых, потому, что токи физического генератора и биотоки имеют одну и ту же природу, отличаясь только по амплитуде. Во-вторых, оно возможно вследствие того, что закономерности, полученные с помощью физического генератора, были выведены при силе тока, не превышающей порога ощущения, т. е. не сильно изменяющей функциональное состояние тканей. Электрическое сопротивление живых тканей определяется в первую очередь сопротивлением входящих в нее жидкостей, слабо проводящих электрический ток, поэтому прежде чем говорить о сопротивлении живых тканей, необходимо кратко остановиться на сопротивлении электролитов.
Если в электролит поместить электроды и присоединить их к источнику постоянного тока, то ионы, находящиеся ранее в беспорядочном молекулярном движении, как известно, начнут свое организованное движение между электродами, т. е. появится ток через электролит. При подключении источника тока к электродам движение ионов начинается сразу же в объеме междуэлектродного пространства, но скорость движения самих ионов невелика и зависит от природы ионов, температуры раствора, а также от приложенной к электродам разности потенциалов.
В этом случае сопротивление электролита остается неизмененным во времени и если увеличить силу тока, протекающую через электролит, увеличивая приложенное к электродам напряжение, то сопротивление электролита останется неизменным.
Для неполяризующейся пары электрическое сопротивление электролита может быть определено по формуле:
Если же электроды-электролит составляют поляризующуюся пару, убыль ионов не пополняется и ток текущий через электролит, постепенно ослабевает, а затем прекращается.
Исследования свойств живой ткани при пропускании через нее электрического тока показали, что при этом имеет место явление поляризации, вызванное как физико-химическими свойствами электролитов живой ткани (межклеточная жидкость, кровь и др.), так и наличием тканей, обладающих различным электрическим сопротивлением.
При исследовании зависимости междуэлектродного сопротивления от различных факторов было установлено, что оно зависит от: а) площади электродов, наложенных на живую ткань; б) рода и формы тока, протекающего через ткань; в) силы тока; г) частоты тока; д) температуры воздуха, окружающего исследуемого; е) тщательности обработки кожи исследуемого: ж) места наложения электродов на тело исследуемого; з) времени, прошедшего после наложения электродов на кожу исследуемого, и) свойств электродной жидкости или пасты и др.
Исследования электрического сопротивления живых тканей и кожи с помощью токов физического генератора показали следующее:
Сопротивления кожи и подкожных тканей резко отличаются друг от друга по величине. Например, если сопротивление подкожных тканей составляет при прочих равных условиях несколько сот ом, то сопротивление кожи составляет сотни тысяч ом и даже единицы мегом.
Большая величина кожного сопротивления объясняется прежде всего наличием сухого эпителиального слоя эпидермиса (stratum corneum), состоящего из отмерших клеток. Кроме того, секрет сальных желез, покрывающий кожу, также обладает большим сопротивлением электрическому току.
Величина междуэлектродного сопротивления зависит также от частоты
Сопротивление R представляет собой омическое сопротивление кожи и электролитов подножных тканей. Емкость С представляет собой суммарную емкость клеток ткани и поляризационную емкость, образующуюся на границе тканей, имеющих различное сопротивление.
Сопротивление живых тканей зависит от рода тока: самое большое сопротивление ткани оказывают постоянному току. Для переменного синусоидального тока сопротивление тканей тем выше, чем ниже его частота. Для несинусоидальных токов сопротивление тканей будет зависеть от формы тока. Обычно сопротивление живых тканей измеряется либо на постоянном токе, либо на переменном синусоидальном токе.
Чем больше площадь электродов, используемых для измерения, тем ниже сопротивление ткани. Этот вывод касается не только случая, когда измеряется тканевое сопротивление, но и случая регистрации биоэлектрических процессов.
При измерении тканевого сопротивления с помощью электродов, наложенных на кожу исследуемого, обнаружены стойкие топографические различия в сопротивлении, изморенном на различных частях тела человека, что важно также в случае регистрации биоэлектрических процессов с поверхности кожи человека. Установлено, что наибольшее сопротивление имеет место на конечностях.
Сопротивление кожи и подкожных тканей зависит также от температуры воздуха, окружающего исследуемого. С понижением температуры воздуха кровеносные сосуды кожи сужаются, что влечет за собой заметное увеличение тканевого сопротивления.
Имеет место значительное снижение междуэлектродного сопротивления во времени (в первые 30 минут) после наложения электродов на кожу исследуемого.
Технические методы исследования электрической активности сердца больного.
Деятельность сердца, как известно, сопровождается электрической активностью. Возбуждение охватывает сердечную мышцу в определенной последовательности как в пространстве, так и во времени, и этот процесс периодически повторяется. Сердце правомерно рассматривать как суммарный диполь, являющийся результатом взаимодействия большого числа элементарных диполей, которые создают одиночные волокна миокарда.
Электрические поле сердца в момент времени, соответствующий зубцу R. Это поле несколько отличается от электрического поля диполя, помещенного в однородную проводящую среду, но обладает всеми характерными особенностями последнего. При изменении положения полюсов диполя сердца в моменты сердечного цикла, отличные от момента, когда зубец R максимален, направление электрической оси сердца изменяется, что соответствует изменению направления вектора, характеризующего величину и направление суммарного диполя сердца, интегрального диполя. ЭДС, возникающая при возбуждении одиночного мышечного волокна, может быть охарактеризована элементарным вектором. При регистрации ЭДС всего миокарда записывается равнодействующая всех элементарных векторов, носящая название интегрального вектора.
На поверхности тела человека проецируются интегральный вектор и все изменения его величины и направления. Эти изменения регистрируются при наложении двух электродов на тело исследуемого в вило электрокардиограммы, являющейся отражением изменений во времени проекции интегрального вектора на плоскость, проходящую через электроды.
Электрическая активность сердца является почти периодическим процессом изменений биопотенциалов во времени. Электрокардиограмма имеет ряд четко выраженных зубцов, величина амплитуды которых зависит от отведений. Диапазон амплитуд электрической активности сердца лежит в пределах от 0,05 до 2,5-3 мв. Для неискаженной регистрации электрокардиограммы необходимо, чтобы электрокардиограф регистрировал синусоидальные колебания в диапазоне по крайней мере от 0,1 до 100 Гц.
Нижний предел диапазона частот определяется необходимостью регистрировать сегмент S-T, часто представляющий нулевую линию или идущий параллельно ей, и самый «медленный» зубец Т с незначительными (практически незаметными) искажениями. Для того чтобы искажения сегмента S-T и зубца Т не превышали 0,1 мв, низшая частота регистрируемого электрокардиографом диапазона частот fн должна быть 0,1 Гц. Для того чтобы ошибка не превышала 0,05 мв, необходимо обеспечить низшую частоту fи, равную 0,05 Гц. Выбор столь малой низшей частоты fн, регистрируемого электрокардиографом диапазона частот (fн= 0,05-0,1 Гц), обусловлен необходимостью исключения фазовых искажений усилителя переменного тока.
Высшая частота fв=100 Гц обусловлена необходимостью практически неискаженно регистрировать наиболее «быстрый» комплекс QRS. Можно представить электрическую активность сердца человека, регистрируемую с кожи, как эквивалентный электрический генератор, продуцирующий напряжение, имеющее форму электрокардиограммы.
Выше приведен диапазон амплитуд и частот напряжения такого генератора.
Последней его характеристикой является внутреннее сопротивление, которому в рассматриваемом случае соответствует междуэлектродное сопротивление.
При электрографических исследованиях и при электрокардиографических в особенности междуэлектродное сопротивление зависит в первую очередь от площади электродов и места их наложения на тело исследуемого.
Так, при использовании конечностных электродов, имеющих большую площадь, междуэлектродное сопротивление может быть равным 1 ком без обработки кожи, а при использовании чашечных электродов малой площади величину междуэлектродного сопротивления 10 ком удается получить Только после тщательной обработки кожи.
3.2. Электроды, способы их крепления и электродные пасты.
В зависимости от цели электрокардиографические исследования можно разделить на четыре группы. На такое же число групп могут быть разделены и электрокардиографические электроды.
К первой группе следует отнести электроды, применяемые при обычном обследовании больного, продолжающееся относительно короткое время (до 30 минут),в течение которого больной должен быть неподвижен. Электроды должны быть удобны для быстрого наложения на тело и легко сниматься с него.
Ко второй группе относятся электроды, применяемые при длительных, непрерывных наблюдениях (визуальных или автоматических) за электрической активностью сердца тяжелобольного. Пни этом количество электродов минимальное, а их площадь-меньшая по сравнению с электродами первой группы.
К третьей группе относятся электроды, используемые для записи электрокардиограммы свободно перемещающегося больного, выполняющего дозированную нагрузку. Для такой регистрации берутся электроды с еще меньшей площадью, чем электроды второй группы.
К четвертой группе относятся электроды, употребляемые для специальных исследований, например при электрокардиотопографии, когда на теле больного накладывается большое число (50) электродов.
Электрокардиографические электроды всех групп выполняются из различных металлов: латуни с покрытиями (например, оловянным), нержавеющей стали, нейзильбера.
Электроды первой группы разделяются на конечностные и грудные. Конечностные электроды выполняются обычно прямоугольной формы, площадью от 6 до 30 см 2 и более. Электрод прикрепляется к конечности с помощью резинового бинта с отверстиями, два из которых надеваются на штырь электрода.
Однако приходится весьма тщательно обрабатывать кожу для снижения междуэлектродного сопротивления. Для уменьшения последнего используются электроды с возможно большей площадью. Этим и объясняются большая площадь конечностных электродов, накладываемых на руки и ноги больного.
Конечности имеют поверхности равного потенциала:место наложения электрода не критично.
На груди эквипотенциальные линии электрической активности сердца расположены густо, а поэтому при помощи электрода большой площади не может быть записана электрокардиограмма в грудных отведениях. В связи с этим площадь грудных электродов относительно небольшая.
Для лучшего контакта электрода с кожей используются специальные электродные пасты или жидкости.
В электрографической практике предварительную обработку кожи не всегда осуществляют, а так как электрокардиографы не снабжены омметром, измерения между электродного сопротивления обычно не производят.
В то же время в литературе неоднократна указывалось что искажение формы электрокардиограмм имеет место при плохо обработанной коже исследуемого.
3.3 Техника электрокардиографии.
В электрокардиографической практике применяются 3 стандартных, 3 усиленных однополюсных и 6 грудных отведений.
При стандартных отведениях регистрируется проекция интегрального вектора на фронтальную плоскость тела человека. Электроды крепятся на руках и левой ноге, и разность потенциалов между каждой парой электродов подается либо последовательно ко входу одного усилителя электрокардиографа, либо к трем усилителям одновременно.
При стандартных отведениях осуществляется биполярное (двухполюсное) отведение. В случае усиленных однополюсных отведений от конечностей используются униполярные отведения.
При усиленном однополюсном отведении только одна клемма входа электрокардиографа последовательно присоединяется к одной из конечностей, а в это время другие две конечности через сопротивления R составляют усредненный электрод.
Электрокардиографические усилители обладают всеми особенностями усилителей бионапряжений (дифференциальный входной каскад и др.). В то время они обычно имеют только плавную регулировку усиления. В усилителе осуществляется также регулировка высших частот, обеспечивающая полную полосу fв=100 Гц и узкую полосу, например fв= 40 Гц, которая необходима для исключения мышечных артефактов.
Регистрация в электрокардиографах осуществляется при помощи тепловой записи, записи под копирку, струйной и перьевой записи. Наиболее часто используются тепловая запись и запись под копирку, которые не дают радиальных искажений и удобны в эксплуатации.
Струйная запись применяется в многоканальных электрокардиографах, которые записывают не только электрокардиограммы, но и фонокардиограммы.
Перьевая запись сопровождается радиальными искажениями, а поэтому последнее время стала применяться ограниченно.
Электрокардиограф имеет один канал. Высшая частота fв регистрируемого электрокардиографом диапазона для электрокардиографов первого типа равна 60-65 Гц. Такие электрокардиографы в настоящее время выполняются на транзисторах и весят 4-6 кг и меньше.

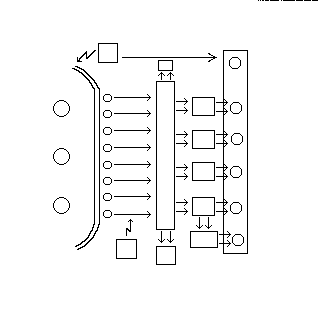

Рис.1. Общая схема регистрации биоэлектрических процессов человека
1-орган,электрическая активность которого исследуется, 2-органы, электрическая активность которых регистрируется в виде артефактов, 3-соединительные ткани, 4-кожа, 5-электроды, 6-электродные провода, 7-блок переключателей электродов, 8-калибратор напряжения, 9-устройство для измерения междуэлектродного сопротивления, 10-усилители бионапряжений, 11-регистраторы, 12-осциллограф, 13-анализатор электрической активности, 14-стимулятор, 15-источники помех.
1. Воронцов Д.С. Общая электрофизиология. Медгиз. М., 1961.
2. Гуляев П.И., Жуков Е.К. Методы электрофизиологических исследований. изд.ЛГУ. Л.,1948.
3. Дональдсон П. Электронные приборы в биологии и медицине. Изд.иностранной литературы. М., 1963.
4. Водолазский Л.А. Техника клинической электрографии. Медгиз. М., 1952.
5. Водолазский Л.А. Основы техники клинической электрографии. Медицина. М., 1966.
6. Буреш Я. Электрофизиологические методы исследования. Медиина. М., 1973.
