HONDA CR-V RD1. Ремонт жгута проводки водительской двери.
Итак, началось все с того что у меня умер стеклоподъемник водительской двери. Зная больную особенность разъемов сервантов решено было разъемы выкинуть и спаять все капитально, но не абы как, а культурно и надежно. Процесс разборки и снятия дверей описывать не буду, в интернете море информации.
Откусил от разъема все что оставалось, а оставалось на нем немного и зачистил кончики.
Залудил. Вот тут скажу сразу. Сегодня я разорился и купил маленький газовый паяльник. Шикарнейшая вещь. Сначала я попробовал электрическим, но он тяжеловат и неуклюж, а в данном случае легкий газовый паяльник это именно то что нужно, работать им одно удовольствие.
Напаял отрезки проводов по 35-30см.
Надеваем термоусадку, я использовал с клеевым слоем, и усаживаем феном. Если нет монтажного, то можно втихаря стащить у жены. Открытым огнем лучше не греть — поджаривается изоляция у проводов и сама термоусадка.
Теперь займемся разъемом.
Так как я хочу сделать все красиво и аккуратно, то я решил выпотрошить разъемы и внутри них пропустить провода. Корпуса разъемов будут чем-то вроде сальника. Мысль просунуть провода просто в отверстие двери и оставить резинку болтаться показалась мне просто кощунственной. Сначала я хотел просто просверлить отверстие в разъеме, но когда я после сверления поковырял вокруг отверстия, то обнаружил, что пластик очень хорошо снимается узкой стамеской. И тут Остапа понесло…
Получилось очень хорошо. Втыкаем дверную часть разъема на место, в нее сразу втыкаем ответную часть с надетой на нее зеленой финтифлюшкой, за которую потом закрепится резинка. Вешаем дверь на место.
Теперь просовывая по одному проводку в наш разъем-сальник, контролируя расцветку, соединяем с проводами жгута двери и изолируем термоусадкой. Вообще по делу тут надо-бы сделать разъемчики, для возможности рассоединения проводов, но я поленился ехать в магазин без двери. Дело муторное и монотонное. Проводов у меня в двери оказалось задействовано меньше, чем идет с кузова. Отчасти потому что прежний хозяин, проказник, упразнил ЦЗ, а отчасти потому, что с кузова наверняка предусмотрены провода для всяких ништяков, которых у меня нет. Ну и ладно, неиспользованные провода заизолируем и тоже просунем в наш сальник. Потом пригодятся, если я буду ставить какие-то плюшки. В процессе чуть не забыл про самые главные провода — на динамик.
Облагораживаем жгуты, на двери. Удаляем каки, накрученные рукожопым автоэлектриком и натягиваем резинку на сальник разъем. Добавил еще фотку внутри двери. А вот с надетой резиночкой сфоткать забыл, получился очень культурный вид.
Раз уж залезли в дверь, то помажем направляющие силикончиком. Собираем обратно. На все про все у меня ушло часов 6. Особую ярость вызвала вездесущая смазка разъема и белая липкая дрянь по периметру двери, на которую налеплена какая-то клеенка. После сборки у меня вызвало шок еще и то обстоятельство, что зеркало оказывается регулируется не только влево-вправо, но еще и вверх-вниз. На пассажирской двери зеркало пока еще никак не регулируется, ждет следующую субботу.
Всем пока!
ремонт фишки водительской двери honda cr-v
Доброго времени суток дорогие друзья!
В пятницу занимался() ремонтом той самой злополучной фишки которая в водительской двери, и как я понимаю это проблема частенько у кого есть.
Скажу сразу дело это нелёгкое собрать и разобрать, но делать стоит.
В общем всё остальное по работе.
У меня машина япошка 1995год имеется складывание/раскладывание зеркал(на панели управления зеркалами есть такая кнопочка RETRACT) то есть зеркало с 5-ю контактами. а так больше ничего нового, центральный замок, и динамик. в принципе всё. ну а теперь сама распиновка

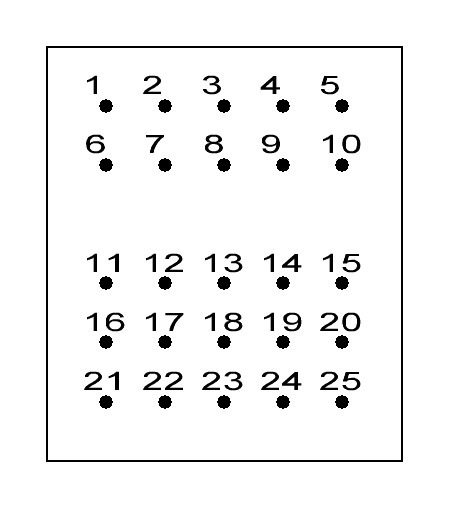

пронумеровано все так если фишка смотрит на вас штепсельными разъемами (лицом к лицу). грубо говоря когда снял фишку с двери и увидел разъемы, не снимая резиновых чехлов ну и так далее. надеюсь доступно объяснил))
Кстати кабель весь в влагооталкивающей смазке и снаружи в двери, её лучше собирайте(ну я так сделал) и намазал обратно, во избежание попадания влаги ну и так далее.
1-красный с синей полосой толстый
2-синий тонкий
3-черный тонкий
4-черный толстый
5-желтый толстый
6-отсутствует
7-красный с желтой полосой толстый
8-желтый тонкий
9-синий с красной полосой тонкий (кстати таких два штуки это 22пин)
10-отсутствует
11-отсутствует
12-отсутствует
13-светло-зеленый с красной полосой тонкий
14-темно-зеленый с красной полосой тонкий
15-белый с красной полосой толстый
16-отсутствует
17-красный с зеленой полосой тонкий
18-коричневый с черной полосой (запомнил его это динамик))))
19-желтый с красной полосой тонкий
20-желтый с красной полосой толстый
21-зеленый с желтой полосой тонкий
22-синий с красной полосой(тот самый синий с красно полосой на пине номер9, ещё раз повторю их два)
23-желтый с зеленой полосой тонкий
24-зеленый с белой полосой тонкий
25-белый с зелёной полосой толстый
Вообще если у кого либо не совпадёт, а у меня не совпало с теми данными которые я нашёл в интернете, то делается так:
Снимается фишка с самой двери и провода в двери идентичны по цветности. Поэтому проблем в принципе не возникнет.
чтобы снять ту самую фишку в двери снемите ко всему этому направляющую стеклоподъемника, так она не выходит да и вам удобней будет, И НЕ ЗАБУДЬТЕ ПРИКРУТИТЬ ОБРАТНО ПЕРЕД ПРОВЕРКОЙ!
Иначе стекло упадет и будет грустно))
У меня вся эта работа заняла напару с электриком в районе 5-6 часов, потому что два синих я всё таки перепутал и пришлось несколько раз перебирать.
Разъёмы передних дверей
Уже довольно давно клюет мне мозг актуатор передней пассажирской двери.
Работает через раз, а чаще совсем не закрывает или не открывает замок. Дергается, но усилия недостаточно.
Начал я с разъёма водительской двери, т.к. это самая распространенная проблема наших сервантов.
Снятие двери производил впервые и в одно лицо — оказалось, совершенно ничего сложного.
При осмотре отвалились пара проводов. Пинов у меня таких нет, поэтому пришлось наращивать провода напрямую. К сожалению, эти манипуляции не помогли актуатору пассажирской двери работать как надо.
Попутно установил пружину на стеклоподъёмник двери.
Заметно шустрее стало подниматься стекло.
На следующий день взялся за пассажирскую дверь.
А вот с этой стороны прямо в руках отломились от разъёма уже шесть проводов.
Пришлось их тоже наращивать и тащить напрямую от кузова к двери, просверлив сквозное отверстие в разъёме.
Но и после этого дверь так и открывается через раз.
Ну и приятная мелочь: поменял уплотнительную резинку лобового стекла.
Старая совсем задубела и на скорости выскакивала с правой стороны, развеваясь на ветру.
Итого:
1. FLEXLINE FL2023BZV МОЛДИНГ ЛОБОВОГО СТЕКЛА HONDA — 772 руб.
2. HONDA 72212SH3003 Пружина стеклоподъёмника — 699 руб.
Еще одна незадача — намеревался поменять зеркальные элементы, т.к. мои треснутые. Заказал с Владика зеркала за недорого, а у них крепление совершенно другое.
Вопросы знатокам:
1. Что дальше делать, чтобы починить актуатор двери?
2. Сколько типов крепления зеркал на наших машинах?
3. Можно ли поменять внутренности зеркал из корпуса в корпус?
Спасибо за внимание и ответы!
