Загружаемые семейства
В отличие от системных семейств загружаемые семейства создаются во внешних файлах с расширением «.rfa» и импортируются (загружаются) в проекты.
Загружаемые семейства используются для создания следующих компонентов:
Создание загружаемого семейства начинается с применения шаблона, входящего в состав программы и содержащего информацию о создаваемом семействе. При создании геометрии семейства задаются значения параметров для установления взаимосвязей между компонентами семейства, создания вариаций или включающих их типоразмеров семейства, а также для определения видимости и уровня детализации этих компонентов в различных видах. Перед использованием созданного семейства для создания элементов в проекте рекомендуется проверить семейство, используя пример проекта.
С Revit поставляется библиотека элементов проектирования, обеспечивающая доступ к загружаемым семействам, входящим в состав библиотеки, и позволяющая также хранить семейства, создаваемые пользователем. Также получить доступ к загружаемым семействам позволяют многие ресурсы в Интернете.
Вложенные и совместно используемые семейства
Предусмотрена возможность создания новых семейств путем загрузки экземпляров семейств в другие семейства. Иерархическая структура семейств позволяет сократить время, затрачиваемое на моделирование.
В зависимости от того, требуется ли функционирование этих семейств в качестве единого элемента или отдельных элементов при их добавлении к проектам, можно указать, являются ли вложенные семейства общими или индивидуальными.
Загружаемые, системные и контекстные семейства в Autodesk Revit.
Сегодня мы познакомимся с имеющимися типами семейств в Autodesk Revit. Создавая проект, возможно, вы и не задумывались, что все используемые вами элементы (стены, перекрытия, двери, окна, крыши, элементы аннотации и т.п.), являются семействами (Family).
В Revit есть три разновидности семейств:
Системные семейства
Системные семейства заранее подгружены в стартовые шаблоны проекта и обязательно должны иметь хотя бы один типоразмер, кроме того их невозможно копировать, изменять или удалять. Для манипуляции копирования типоразмеров системного семейства из одного проекта в другой используют команду Управление – Копировать стандарты проекта, для этого одновременно в Revit должны быть открыты два проекта.
Загружаемые семейства
Загружаемые семейства – это объекты, которые поставляются в строящееся здание или на окружающую его территорию. К ним могут относиться окна, двери, элементы мебели, декора, озеленения и т.д. Так же к этой категории относятся аннотации в Revit: специальные марки, обозначения и основные надписи.
Как правило, загружаемые семейства обладают большими возможностями адаптации, поэтому они используются в проектах наиболее часто. Создаются такие семейства с применением шаблонов, которые поставляются вместе с программой Revit.
В отличие от системных семейств загружаемые семейства создаются в отдельном редакторе с расширением «.rfa» после чего по мере необходимости подгружаются в проекты.
Как можно заметить, у загружаемого семейства отсутствует префикс перед названием в свойствах типа.
Контекстные семейства
Контекстные семейства создаются под определенный проект и не подразумевают вторичного использования, поэтому здесь отсутствуют типоразмеры семейств, которые использовались в предыдущих двух вариантах. Основная их особенность состоит в том, что такие семейства могут привязываться к существующей геометрии объекта и изменяться совместно с ней.
Контекстные семейства не подразумевают отдельного файла и встроенного редактора семейства, все действия и информация храниться в пределах проекта. Чтобы создать такое семейство используется команда Модель в контексте. Вызвать ее можно из нескольких вкладок: Архитектура, Конструкции или Системы.
Архитектура – Вкладка строительство – Компонент – Модель в контексте
Нужно иметь в виду, что наличие большого количества контекстных семейств в проекте может привести к увеличению размера файла проекта и повлиять на быстродействие программы.
Таким образом, мы познакомились со всеми видами и функциями семейств, которые используются при выполнении проектов в Revit.
Revit
Не удалось извлечь оглавление
Вложение и совместное использование загружаемых семейств
Можно вкладывать (вставлять) семейства в другие семейства для создания новых семейств, содержащих объединенную геометрию семейств.
Видеоролик: «Использование общих и вложенных семейств»
Пример семейства окон

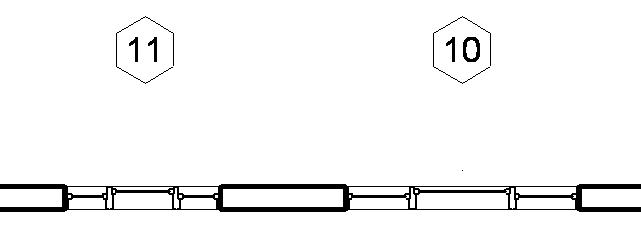

Например, вместо моделирования семейства комбинированных окон на основе эскиза можно создать семейство комбинированных окон путем загрузки семейств подъемных двустворчатых окон и жестко закрепленных экземпляров в новое семейство окон (см. ниже). В центре расположен один экземпляр первого семейства, а по бокам — два экземпляра второго.
Ограничения операции вложения
Для типоразмеров семейств, для которых возможны загрузка и вложение в другие семейства, имеются определенные ограничения:
Вложенные семейства с взаимозаменяемыми компонентами
Применив параметр типоразмера семейства к вложенному компоненту, можно создать семейство с взаимозаменяемыми компонентами. После загрузки и создания элемента, содержащего вложенное семейство, можно в любой момент заменить компоненты.
ТОП-3 ресурса для загрузки семейств Revit
Как правило, в развитых организациях, где есть bim-департамент, этой задачей занимается bim-мастер, используя параметры из файла общих параметров, что позволяет использовать одни и те же семейства в разных проектах. Но чаще всего ситуация складывается таким образом, что созданием семейств занимаются сами проектировщики, у которых нет времени и должного опыта разработки семейств. В таком случае, на первых порах, им легче использовать ресурсы с семействами, которые есть в открытом доступе, чтобы сэкономить время и заниматься непосредственно проектированием.
Сегодня познакомимся с тремя основными проверенными ресурсами для загрузки семейств, которые заслуживают вашего внимания.
Критериями отбора были следующие параметры:
На платформе имеется более 400 000 параметризированных объектов у более 1000 производителей. По ссылке можете скачать английскую версию приложения для Revit из Autodesk Store.
В окне Revit интерфейс приложения отображается отдельной вкладкой и выглядит интуитивно понятным.
Первым делом, нужно зарегистрироваться, чтобы получить доступ к ресурсу.
Приложение закрывает практически все потребности пользователя по поиску семейств: возможность фильтрации по категориям, брендам, форматам файлов и даже регионам, просмотр объектов в 3D прямо на сайте, полная информация о технических характеристиках.
В Revit подгружается сначала 2015-16 версия семейства, после чего автоматически обновляется до вашей версии, если таковая имеется в библиотеке BimObject.
Это национальная BIM библиотека Великобритании, поэтому все объекты соответствуют международному стандарту NBS BIM. Плагин на английском языке для Revit можно скачать также по ссылке в Autodesk Store.
Как и в предыдущей библиотеке для загрузки семейств необходимо пройти регистрацию. После этого в приложении становится доступна фильтрация объектов по названию и производителю, однако полноценного предпросмотра не предусмотрено. Чтобы разобрать внешний вид семейства, его придется загружать в проект. Грузятся объекты тоже в 2016 версии Revit, кроме того NBS плагин предлагает загрузить параметры по стандарту BIM NBS для любой категории объекта, что является полезной функцией для тех, кто создает семейства.
Работу с приложением по-прежнему стоит начинать с регистрации, чтобы иметь возможность загружать семейства в проект. Плагин доступен для версии Revit 2016-2020. На этот ресурс точно стоит обратить внимание, так как он позиционируется, как первая российская библиотека BIM.
В июле 2020 года они анонсировали запуск сервиса, позволяющего искать продукцию по параметрам. Подробнее о «Мастере Спецификаций».
Выбирайте, исходя из своих потребностей, наиболее удобный ресурс по загрузке семейств в Revit. Но помните, лучше научиться создавать умные семейства самостоятельно и не загромождать проект чужими параметрами.
Revit
Не удалось извлечь оглавление
Создание семейства с вложенными и общими компонентами
Для создания семейства с вложенными и общими компонентами измените семейства на совместно используемые перед их выполнением их вложения в главное семейство. Главное семейство может не быть общим семейством.
При создании вложенного семейства общих компонентов в первую очередь необходимо выбрать категорию, к которой будет принадлежать главное семейство. Как показано в приведенных ниже примерах, выбор этой категории имеет многочисленные последствия на последующих этапах работы; эти последствия касаются маркировки, создания спецификаций и информации ODBC.
Пример семейства окон
В качестве общего вложенного семейства создается блок составного окна. В данном случае большое фиксированное центральное окно использовалось как главное семейство, а 2 боковых окна были вложены как общие семейства. Семейство было сохранено как Gang_Fixed Host.rfa.

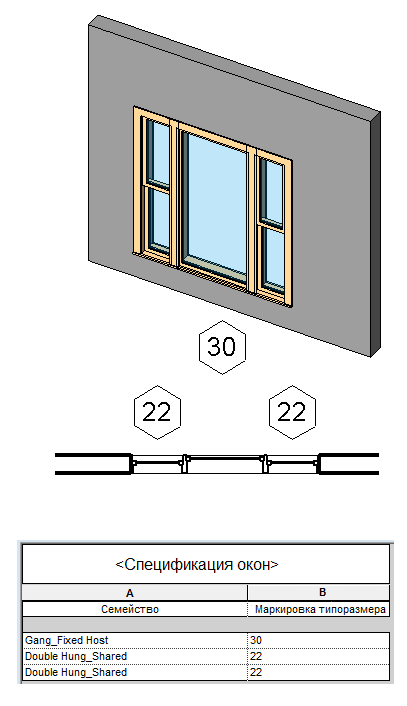

После маркирования и создания спецификации составное окно будет выглядеть следующим образом:
Вложенные общие семейства, загруженные в проект
Обратите внимание на то, что для подъемных двустворчатых окон предусмотрены отдельные маркировки и спецификации. Фиксированное окно, ранее являвшееся основой, не включается в спецификацию и не имеет маркировки. Однако следует отметить, что имя составного окна, Gang_Fixed Host, занесено в список вместе с его компонентами. Это окно представляет основное окно, состоящее из трех оконных подкомпонентов.

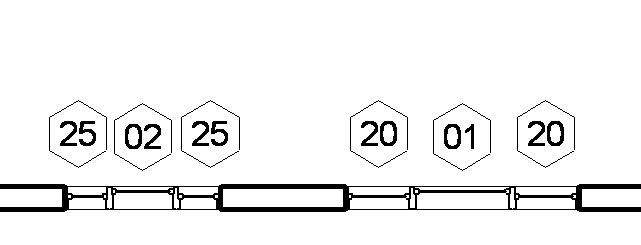

Чтобы обеспечить маркировку и внесение в спецификацию подкомпонентов фиксированных и подъемных двустворчатых окон, было создано аналогичное семейство трехстворчатых окон, которое используется как основное, поэтому фиксированные и подъемные двустворчатые окна загружаются в виде общих семейств. Различия в маркировке и спецификации приведены на иллюстрации ниже.

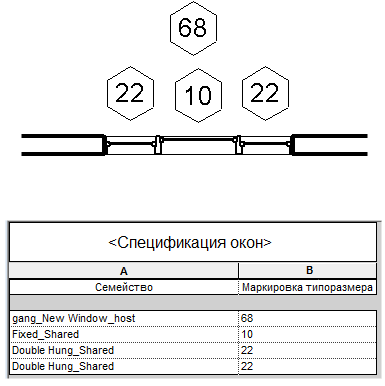

Составное окно, сформированное из двух вложенных семейств окон
Для составного окна и центрального окна в этом случае используются разные марки. Если такой вариант не подходит, то можно использовать предыдущий, в котором один из вложенных компонентов является основой.
Пример семейства ванных
Модуль ванной комнаты создается как вложенное общее семейство. Унитаз для общественных туалетов использовался в качестве главного семейства, а настенный писсуар и раковина были вложены как общие семейства. Это семейство было сохранено в файле mens_bathroom.rfa

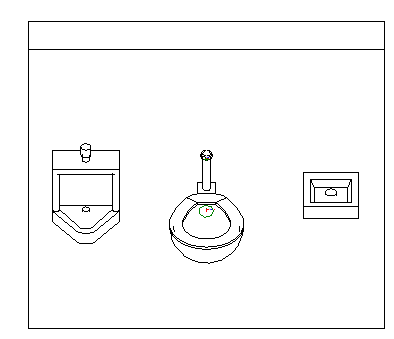

Вложенные писсуар и раковина

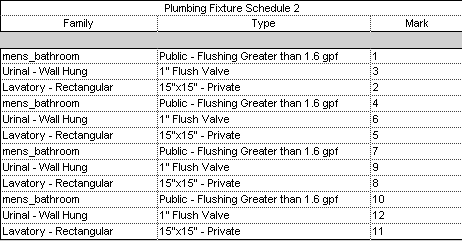

После загрузки описанного выше модуля ванной комнаты в проект и формирования спецификации будет получен следующий результат:
Вложенные общие семейства, загруженные в проект
Обратите внимание на то, что спецификации для писсуаров и раковин создаются отдельно для каждого компонента, за исключением общественного туалета. Однако следует отметить, что модуль мужской туалетной комнаты mens_bathroom упоминается вместе с входящими в него компонентами.
Преобразование семейства в общее перед вложением
Хотя большинство семейств можно преобразовать в общие семейства, это свойство имеет значение только в том случае, если семейство вкладывается в другое семейство и затем загружается в проект.
Вложение общих семейств в семейство основы
