Как подключается синхронизатор блоков питания

Синхронизатор блоков питания — майнинг криптовалют

Если вы читаете эту статью, значит вы начали собирать ферму, и столкнулись с проблемой запуска дополнительных блоков питания. Основной блок подключается к материнской плате разъемом 24pin и запускается автоматически. Каждый дополнительный блок необходимо запускать в принудительном порядке.

Информация, которую важно знать при сборке фермы:

Если видеокарты уже добывают киптовлаюту, то прочитайте эту статью: Как бесплатно получить дополнительно +2,5% Mh/s

Способы запуска блоков питания подручными средствами:

1)Самый простой и бюджетный, но опасный, это замыкание двух контактов 24pin коннектора, а именно 15 с 16 или 16 с 17 простой скрепкой. На рисунке ниже отображена распиловка контактов.

Распиновка 24 pin коннектора для подключения двух блоков питания

На рисунке ниже пример подключения.

Способ подключения двух блоков питания

Проблемой реализации данного способа является опасность повреждения как самого блока питания, так и устройств, подлеченных к нему. Если блок питания запущен, но к нему ничего не подключено, то высока вероятность повреждения цепи преобразования напряжения. Если вышел из строя основной блок, а дополнительный продолжает работу, то напряжение продолжает поступать через видеокарту на матерински плату, и это может вывести ее из строя.

Преимущества и недостатки:

✓ Этот способ не требует никаких затрат

2)Этот способ является улучшением предыдущего. В основе данного способа заложен запуск дополнительно блока синхросигналом основного. Для реализации данного способа необходимо подключить любой провод к контакту +5V molex или sata основного блока. Затем разрезать (либо оголить) зеленый провод дополнительного блока и подключиться к нему.

Преимущества и недостатки:

✓ Этот способ не требует никаких затрат

✓ Синхронный запуск блоков

✗ Физическое повреждение провода — это автоматическое снятие с гарантии.

В самом известном и любимом магазине aliexpress.com можно заказать готовые синхронизаторы. В данном интернет магазине имеются синхронизаторы 3 видов:

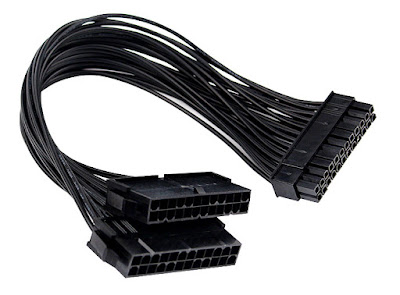

1) ATX 20+4 pin кабель. Коннектор типа “мама” подключается к коннектору 24 pin основного блока. Один разъем “папа” подключается к материнской плате, второй к дополнительному блоку.

Внешний вид проводного синхронизатора

✓ Низкая стоимость (около 200р.)

✗ Опасный способ (нет защитного реле)

✗ Время заказа (не удалось найти этот товар с быстрой доставкой по приемлемой цене)

2) Синхронизатор с двумя выходами

Для подключения необходимо вставить разъем molex либо sata (в зависимости от комплектации) к основному блоку. Дополнительный блок подключается разъёмом 24 pin. Важно! Нельзя подключать питание во встроенный разъем molex.

Заказать синхронизатор блоков питания

✓ Низкая стоимость (около 250р.)

✗ Опасный способ (нет защитного реле)

✗ Время заказа (доставка минимум 14 дней транспортной компанией e-packed)

3) Компактный синхронизатор с защитным реле.

Это самый лучший вариант из всех имеющихся. Для его подключения необходимо проводом основного блока molex либо sata (в зависимости от конфигурации) запитать плату. К разъему 24 pin подключить дополнительный блок.

Заказать синхронизатор блоков питания с защитным реле

✓ Низкая стоимость (около 250р.)

✓ Имеется защитное реле

✓ Быстрая доставка (В ссылке ниже товар с доставкой 7-15 дней, из личного опыта товар был доставлен за 8 дней)

Синхронизатор блоков питания — майнинг криптовалют : 3 комментария

Спасибо за статью. Теперь вопрос: вот мы соединили два БП одним из выше указанных способов. Какой теперь из блоков первым в розетку включать?? Основной ли, то есть тот, от которого запитаны материнская плата и жёсткий диск, или сначала нужно включить дополнительный блок и уже потом основной.

Если не установлен автозапуск при подаче питания, то нет разницы. Если настроен, то либо одновременно (1-3 секунды не играют роли), либо сначала дополнительный.

День добрый. Я майнингом не увлекаюсь, мне для работы (спецэффекты в кино) важно совместить мощности двух компов. То есть тупо хочу собрать из двух машин одну. Материнка расчитана на 2 процессора, есть харды твердотельные, видеокарта обязательно — один БП не потянет всю кучу железа.
Понятно, что выбираю третий вариант синхронизатора, но два вопроса:
Как лучше раскидать питание по мощностям? Например на один харды и мать, на второй видюху и процессоры? Есть ли разница?
И второй вопрос нубский: основным БП запитываю мать, в синхронизатор втыкаю второй… а чем их соединить между собой? Иначе второй блок — просто питает сихронизатор и все…

Добавить комментарий Отменить ответ

Промокод на скидку в интернет магазине для читателей моего сайта

Доброго дня, любимый читатель! Я являюсь менеджером сайта OZON.ru и хочу поделиться с вами промокодом на скидку 300 руб. для первого заказа: OZON0NB71A (Условия акции). Если вы уже совершали покупки на сайте озон, то активировав указанный выше промокод, вы получите дополнительные скидки на товары. На озоне вы сможете приобрести электронику и комплектующие к ним по приятным ценам и удобной доставкой.

Cрок действия приветственных баллов — 5 дней. Баллами можно оплатить 25% от стоимости покупок.

Источник

Синхронизатор 2х блоков питания для майнинга. Купить или сделать самому?

Для чего нужен синхронизатор? Если вы собираетесь построить майнинг-ферму, то наиболее оптимальным вариантом будет покупка нескольких блоков питания меньшей мощности вместо одного рассчитанного на большое потребление. Во-первых в случае выхода из строя одного из блоков ферма может продолжать работать на половине своих мощностей, во-вторых с использованием нескольких БП обеспечивается экономия на сборке рига, что не мало важно для уменьшения срока окупаемости.

Делаем синхронизатор двух (2-х) блоков питания своими руками

Прежде чем начать, хочется сказать, что вы всегда можете купить синхронизатор блоков питания на aliexpress. Для кого-то это будет проще, не искать комплектующих, а просто заказать и забрать в пункте выдачи. Поехали…

Компоненты необходимые для сборки синхронизатора своими руками

Итак, что нам понадобится для самодельного синхронизатора блоков питания:

Итого: 49 рублей за готовое устройство.

Сборка синхронизатора для майнинг фермы

Не будем заморачиваться трассировкой печатной платы, просто сделаем все «на весу». Смотрим на распиновку разъема molex. Между черным и желтым проводами 12V, между черным и красным 5V. Соответственно вы используете красный или желтый в зависимости от рабочего напряжения вашего реле.

Далее находим схему нашего реле в интернете. У нас SRD-5В-SL-C.

По-умолчанию у реле замкнуты верхняя и нижняя левая ножки. Значит нам будет нужна самая верхняя ножка и правая нижняя ножка.

Они будут замыкаться при подачи питания на катушку.

Две верхние ножки выходят от катушки.

Подключаем черный провод от разъема питания к любой из ножек катушки, красный к оставшейся свободной ножке катушки.

А к ножкам, которые будут замыкаться реле припаиваем провода от нашего PWL-2

Готовое устройство предназначено для синхронизации запуска двух блоков питания формата ATX.

Какой синхронизатор двух БП купить

Прежде чем переходить непосредственно к покупке синхронизатора, давайте разберемся какие типы синхронизаторов бывают и какой самый лучший.

Самый простой синхронизатор — 24 atx удлинитель. Дублирует управляющий сигнал запуска от материнской платы на второй блок. В случае выхода из строя одного из блоков, возможно нестандартное поведение, вплоть до повреждения рабочего блока и материнской платы.

Следующий тип — транзисторный синхронизатор (ADP2ATX-N01). Устройство предназначено для синхронизации двух блоков питания формата ATX. Имеет дополнительный вывод molex ( не для синхронизации ), выдающий питание с ведомого блока. Присутствует световая индикация включенного состояния блока питания. Работает от линии флоппи-дисковода или sata ведущего блока. Переключатель в положении ON запускает 2-ой БП от 1-го, в режиме OFF — 2-ой БП всегда включен.

Синхронизатор 2х блоков питания для майнинга. Купить или сделать самому? : 5 комментариев

+ Схема была бы не лишняя. Или кратное пояснение, что с чем соединяется. Догадаться конечно можно, в т.ч. и : «…припаиваем провода от нашего PWL-2». По всей вероятности ваше решение предлагает включения ведомого БП — через реле — посредством соединения контактов его разъёма (24-х контактного) под номерами: «PS-ON» и «СОМ». Спасибо за без затратное предложение по одновременному запуску двух блоков питания формата ATX, с использованием стандартной кнопкой запуска Основного (ведущего) блока питания.

В натуре вы тупые парни! Бокорезы и 5 см. изоленты, зеленые с питальников в кучу хоть 10 штук и все.

Добрый день! Так делать нельзя, может погореть оборудование, тогда уж проще скрепкой замкнуть.

Здравствуйте! Объясните пожалуйста чайнику, VVM предлагает замкнуть на прямую, а Вы подключение через реле. С пониманием работы реле у меня небольшой пробел, который пытаюсь заполнить…

1.Как реле защитит оборудование??
2. Можно ли использовать автомобильные реле?

Добавить комментарий Отменить ответ

Промокод на скидку в интернет магазине для читателей моего сайта

Доброго дня, любимый читатель! Я являюсь менеджером сайта OZON.ru и хочу поделиться с вами промокодом на скидку 300 руб. для первого заказа: OZON4JH5D (Условия акции). Если вы уже совершали покупки на сайте озон, то активировав указанный выше промокод, вы получите дополнительные скидки на товары. На озоне вы сможете приобрести электронику и комплектующие к ним по приятным ценам и удобной доставкой.

Cрок действия приветственных баллов — 5 дней. Баллами можно оплатить 25% от стоимости покупок.

Источник

Синхронизатор для запуска двух блоков питания на ферме

У меня две фермы, у которых стоят по 2 блока питания, они соединены между собой синхронизаторами для запуска двух БП. У меня три разных вида, но в работе только два, а третьи на запас лежит. На Алиэкспрессе они стоят 200-300 рублей, а в России цена около 500 рублей.

На ферме на основном блоке всего 2 шлейфа 6-pin для видеокарт, а переходников молекс-6-pin у меня нету. Поэтому подключил БП на 450 w, как вспомогательный для одной видюхи, которой требуется дополнительное питание.

Первый вариант синхронизатора

Другой выглядит, как планка микросхемы и два входа для синхронизации. Главный блок питания подключаете к материнской плате, от главного подключаете molex 4-pin к планке. В гнездо 24-pin на планке втыкаете вспомогательный БП. Считаю, что это самый простой из всех трёх.

В описании у продавца в Китае я нашел рекомендации, что на него нельзя ставить БП больше 800 w. Также предполагаю, что и другие варианты не предназначены на большие мощности. Но это надо уточнять у продавца или искать инфо в интернете, я пока не нашел информацию, какая мощность допустима для них.

Я не опробовал, лежит пока ждёт свою майнинг ферму. Если я правильно понял, то здесь также, только главный втыкается во вход Сата. Для чего нужен молекс я не понял для чего, если кто знает напишите в комментариях. Возможно, что была альтернатива выбора. Но я не советую подключать одновременно в SATA и MOLEX!

Также тут есть в нижнем правом углу подсветка работы и вкл/выкл.

Обо первых отлично работают, проблем пока не создавали. Может, позже будут глюки или какие-нибудь неполадки, но пока живём спокойно.

Источник

Как подключается синхронизатор блоков питания

Как синхронизировать два блока питания АТХ бюджетный метод сделай сам

У большинства людей возникает частый вопрос как соединить два блока питания между собой, и странно что большинство покупает красивые Китайские синхронизаторы не обращая внимание на то по какому принципу они работают. Синхронезаторы бывают трех видов и в данной теме мы с вами рассмотрим самый обычный синхронизатор для компьютерных блоков питания формфактора АТХ. И так для начала давайте разберем, что такое синхронизатор блоков питания — это одновременное включение двух разных или одинаковых блоков питания но однотипных. Включение таких блоков питания осуществляется по командному проводу PS ON. Для того чтобы синхронизировать работу блоков питания одного типа достаточно соединить PS ON разных блоков питания между собой, где один из этих сигналов буден заведен на материнскую плату по средствам стандартного 24 штырькового разъема. Несмотря на то, что блоки питания схожи, их мощность может отличатся, да и нагрузка которая подключается на каждый блок питания так же будет отличатся, а значит для стабильной работы не стоит разные блоки питания полностью между собой параллелить. То есть, все плюсы по разным линиям двух блоков питания, не рекомендуется соединять между собой.

Достаточно соединить один провод PS ON, при этом при грамотном сборе рига или при стальном (проводящем) корпусе, не требуется соединения минусового провода блоков питания. Так как минус в отличии от плюсовых проводов общий по всем платам.

Что такое блок Питания АТХ, это источник постоянного напряжения необходимого для питания плат компьютера в целом. И все устройства которые подключены к этому блоку питания имеют свои преобразователи и фильтры, для увеличения стабильности питающих напряжений. А это значит что все устройства можно подключать как угодно к двум блокам питания. Но, из за того что материнские платы могут быть умные и сами подстраиватся под напряжения питания, не рекомендуется вести на материнскую плату питания с разных источников.

Я рекомендую самый мощный блок питания подключить на материнскую плату и рейзера да еще и в зависимости от блока питания можно подключть видеокарты, ну а второй например только на мощные нагрузки.

А вот с блоками питания 750-800 ватт можно уже подключить 3 видео карты старшего сегмента, и опять таки можно, а не точно сможет работать. Дабы выбор блоков питания правильно у нас вряд ли кто то делает.

Я скажу на своем примере 3 видео карты плюс материнская плата,у меня запитывается от блока питания 750 Ватт. И все прикрасно работает. В то время как блок питания 600 Ватт уже не тянет нечего более 3х топовых видео карт. Вернее он тянет но появляются отвалы перегрузки и нестабильная работа. И для того чтобы обеспечить стабильное питание ригов я долго тестировал при разных блоках питания и подключениях.

Описание видео:
Как синхронизировать два блока питания АТХ бюджетный метод сделай сам
Как защитить электронику от статического напряжения
Как зафиксировать видеокарты правильно
и ответы на другие вопросы
Как правильно закрепить блоки питания
Как правильно подключать нагрузку к блокам питания
Как решить проблему с отвалом по USB
Как безопасно включать и отключать синхронизированые блоки питания
