Как подключить датчик движения с алиэкспресс
Инфракрасный датчик движения HC SR501
Мы живем в условиях, когда тарифы на электроэнергию постоянно повышаются. И кто из нас не сталкивался с ситуацией, когда управляющие компании, чтобы сэкономить на освещении лестничных клеток, просто не вкручивают лампы накаливания. В этой статье пойдет речь о недорогом и доступном датчике движения hc sr501 — он позволит сэкономить электроэнергию. И о том, что собрать на его основе устройство, которое автоматически будет включать освещение на лестничной площадке, совсем не сложно и доступно каждому.
Область применения
Кроме автоматического включения света и экономии электроэнергии датчик HC SR501 будет выполнять и другие задачи.
С небольшими доработками можно получить устройства, которые могут:
А кому не знакома ситуация когда просыпаешься ночью и нужно найти выключатель и включить свет. Это устройство сможет это сделать за вас автоматически.
Также никогда не будет лишним дополнительный элемент безопасности в общей охранной системе:
Это только примерный перечень того что можно сделать с таким «простым» устройством как hc sr501.
Конечно, уже есть и другие охранные системы, которые могут обнаружить движение. Например, комплекс компьютерного зрения. Он может распознать не только сам объект, но и рассчитать траекторию его движения.
Или лазерные детекторы. При пересечении лазерного луча срабатывает общая охранная сигнализация.
Рекомендуем прочитать подробную инструкцию как использовать датчик движения для светодиодной ленты в том числе и HC SR501.
Как действует HC SR501
Весь принцип действия основан на способности пироэлектриков создавать электрическое поле, если их температура изменится.
На этой особенности реализован выпуск в промышленном масштабе датчиков измерения температуры, такие как LHI778 или IRA-E700. В них используется пара чувствительных элементов размером 1×2 мм с противоположной направленностью. На их основе собственно и построено устройство, которое способно детектировать движение.
Пироэлектрическое устройство по-другому называется — PIR (Passive Infrared) датчик. По-русски звучит как «пассивный инфракрасный» датчик.
Почему пассивный? Сам датчик ничего не излучает, но способен принимать излучение в инфракрасном диапазоне. За счёт этого свойства — только принимать — такие устройства очень экономичны в плане потребления электроэнергии.
Так как любой живой объект излучает тепло, он хорошо виден в инфракрасном диапазоне. Современные бинокли оборудованные «ночным зрением» прекрасно видят и обнаруживают присутствие живых существ, которые излучают инфракрасные волны. То есть любое живое существо не останется незамеченным таким датчиком, конечно если попадёт в зону его действия.
В измерителе движения HC SR501 как раз и установлен такой пироэлектрический элемент.
Над датчиком установлена линза в форме полусферы с множеством сегментов.
Собственно, эти маленькие линзы передают тепловое излучение на ПИР-датчик.
Этот оптический элемент правильно будет называть «линзой Френеля». Выполняется из пластика в виде купола из множества линз Френеля.
Для человеческого зрения пластик, из которого и сделан купол, матовый. Но для инфракрасного света он на сто процентов прозрачен. Вследствие этого сам материал линзы — своего рода фильтр.
Как работает такой датчик
Разберем его работу наглядно.
Допустим, такой измеритель работает в пустой комнате. Естественно, что поступающее на него излучение постоянно, соответственно и напряжение на выходе тоже постоянно (рисунок слева).
Если в зоне действия первого элемента попадает инфракрасное излучение от человека, на этом элементе возникнет положительный электрический всплеск (центральный рисунок).
Человек продолжает движение — его термический фон, преломляясь через линзы Френеля, оказывается на следующем PIR-элементе. Как видно из схемы, второй компонент вырабатывает уже отрицательный всплеск (правый рисунок).
Теперь в работу включается микросхема. Она регистрирует эти два разнонаправленных импульса и таким образом «понимает», что в поле действия датчика попал человек.
Где купить датчики движения
Приобрести датчики можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых товаров есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:
Настройка HC-SR501
HC-SR501 — самый бюджетный преобразователь PIR- сигнала. Он полностью автономен и способен действовать как самостоятельно, так и в паре с микроконтроллером.
Имеет настройку чувствительности. Диапазон срабатывания регулируется на расстояния от 3 до 7 метров.
Также есть настройка времени действия — от 3 секунд до пяти минут.
Для этого на плате есть пара переменных резисторов. Первый отвечает за чувствительность устройства, то есть чем она выше, тем дальше может «видеть» датчик. Параллельно по чувствительности можно откорректировать распознавание в зоне срабатывания. Так измеритель не включит освещение, если в зону действия попала кошка или собака.
Другим переменным резистором можно «накрутить» время срабатывания, если обнаружено движение.
На плате есть еще один элемент управления датчиком обнаружения — перемычка.
Если «включен» контакт L — устройство ведет отсчет времени действия от самого первого срабатывания.
Поясним на примере. Если датчиком управляется свет на кухне. Человек попадая в комнату, вызовет включение устройства ровно на определенный промежуток времени. То есть если вы сидите за столом и не двигаетесь — свет потухнет, скажем, через три минуты. Датчик не работает и вернется в исходное состояние в ожидании следующего сигнала.
Если перемычку перекинуть к контакту H — датчик срабатывает, но каждое движение человека активизирует сброс таймера и отсчет времени начнется заново. И так по кругу — пока человек будет находиться в зоне действия устройства.
Использовать это устройство можно и вместо выключателя света в прихожей. Это будет совсем не лишним, если вы торопитесь и, уходя из дома, забываете выключить свет.
Изначально вся плата настроена на состояние Н.
На фото снизу указаны места подключения:
В плате для PIR-сенсора присутствует микросхема BISS0001.
На рисунке снизу указана и цоколевка микросхемы.
Понять работу всего устройства поможет принципиальная схема измерителя движения HC-SR501:
На схеме видно, что устройство можно улучшить, если припаять фоторезистор GL5506.
На рисунке выделены места для подключения дополнительных элементов:
Место, куда определять фоторезистор, подписано на плате как RL.
Место подключения — или напрямую на плату, или при помощи штыревого разъёма. Основное условие, чтобы фотоэлемент не был прикрыт от попадания света из комнаты.
На нижнем рисунке фоторезистор припаян с обратной стороны платы.
Если в комнате горит свет, то ничего не случится. И это правильно. Фоторезистор просто не даст запуститься датчику в светлое время суток или если в комнате уже горит свет.
Теперь всё устройство будет срабатывать при условии, если в помещении будет темно.
Данные модуля HC-SR501:
Четыре вида подключения
Вообще говоря, область применения таких устройств не ограничивается лишь управлением освещения. Современная промышленность наладила выпуск инфракрасных контроллеров движения. Они находят свое применение, как в быту, так и на производстве в охранном режиме, а также в области автоматизации разных процессов.
Датчики перемещения HC-SR501 можно приобрести уже в виде готового комплекта или заказать на торговых площадках типа eBay или Aliexpress как комплект для самостоятельной сборки.
Осталось выбрать способ соединений датчика.
1-й вариант
Для начала приведем пример подключения к постоянному току с помощью зарядного устройства для смартфонов с блоком питания 5–10 В. Для работы измерителя движения HC-SR501 нужно питание 4.5–20 В постоянного тока.
На рисунке изображен вариант с подключением светодиодной ленты с ее собственным блоком питания. Кстати, ленту можно заменить, например, на электропривод.
2-й вариант
Теперь рассмотрим пример работы под нагрузкой в 220 вольт.
Смотрим на схему. Пунктирной линией выделен бестрансформаторный блок питания. Вместо него подключим, например, обыкновенный зарядник от смартфонов 220 В-USB. На схеме реле работает от 5-вольтовой катушки. Купить его не представляет большой сложности — продается в большинстве магазинов электроники.
3-й вариант
Более «продвинутое» применение контроллера перемещения hc sr501 — в паре с платой Arduino.
К выводу OUT на плате датчика делается подключение к цифровому пину Arduino. Программируем пин как выход, и через транзистор подключаемся, например, как на схеме, звуковому динамику. Перемычка на плате должна стоять в положении L — однократное срабатывание.
По наличию движения в помещении он будет подавать звуковой сигнал. Что важно — возможности такой схемы расширятся за счет программы загруженной в микропроцессор.
Собственно говоря, почему в схеме работы применили Arduino?
Всё дело в том, эта платформа электронных приборов, некое подобие конструктора LEGO для новичков. На его основе можно легко собрать разнообразные устройства. К тому же на сайте компании можно найти качественное описание того, как с ней работать. Платформа находит много поклонников среди радиомастеров по всему миру, благодаря своей простоте и понятному языку программирования.
Вот так выглядит наглядный вариант подключения датчика движения в паре с модулем Arduino для освещения коридора.
Программа
Комплекс Адруино тем и хорош, что его работу можно контролировать самостоятельно.
Для этого нужно написать программу, таким образом, чтобы при срабатывании датчика включалось реле, которое управляет включением света в комнате.
Записанный алгоритм работы надо загрузить на Ардуино и подключить всю схему к сети на 220 В. Потом проверяется работа всего устройства.
Вариант 4 HC-SR501 и Arduino
Понятно, что плата преобразователя HC-SR501 — независимое устройство. Но если к нему добавить контроллер Arduino UNO R3, то можно уже контролировать и управлять временем включения и периодом сброса.
Рекомендуем к прочтению: как заставить совместимый с Arduino датчик движения HC-SR501 включать и отключать свет.
Таким образом, точность работы схемы, которая управляет автоматическим включением света, повышается.
Мало того. К плате Arduino UNO R3 можно подсоединить сразу несколько подобных HC-SR501. Иначе говоря, одновременно может быть отслежена активность в разных местах. Например, на междуэтажных площадках.
Для индикации работы HC-SR501 можно вывести, например, три светодиода: красный, желтый и зеленый.
Если горит красный светодиод — устройство находится в положении покоя и не видит в поле своего зрения объекта с инфракрасным излучением. Попросту в зоне приема нет человека.
Желтый светодиод свидетельствует о том, что в зону выявления вошел человек.
Зелёный — загорается вместе с датчиком HC-SR501.
На плате датчика необходимо поменять перемычку в положение L.
Заключение
Из этого небольшого обзора видно, что и измеритель движения hc sr501и его аналоги могут работать как по своему прямому назначению, так и в паре с другими сложными приборами на основе микроконтроллера. Освещение, сигнализация, автоматическое открытие дверей и множество других задач позволит реализовать этот датчик, все ограничивается лишь вашим воображением.
Видео по теме
Датчик движения: первый шаг к «умному» дому
Коридор почти не освещается светом с улицы, а в вечернее (зимой это время довольно рано наступает) и ночное время темно хоть глаз выколи, особенно когда выходишь из освещенной комнаты. Конечно, там висит лампочка, но выключатель от нее находится довольно далеко от выхода из комнаты, и чтобы до него добраться нужно практически на ощупь проползти весь коридор.
Квартира съемная, так что вариант перенести выключатель или поставить второй проходной не подходит. Решение «неординарное»: свет должен включаться/выключаться автоматически, когда кто-то идет по коридору. Можно было бы купить небольшой автономный ночник, но мне не нравится постоянно заботиться о наличии батареек или заряжать аккумуляторы в них. Кроме того, это очень тусклый свет.
Брожения по просторам Али подсказало несколько идей (о некоторых из них сегодня уже писали):
— LED лампочки с встроенным датчиком движения;
— несколько вариантов датчиков движения.
— ну и, конечно же, неоднократно обозреваемые здесь компоненты умного дома от Xiaomi или других фирм. Однако, выкладывать такую сумму ради небольшой автоматизации как-то не очень хотелось.
LED ламп у меня и так хватает, я решил, что нужно поставить небольшой датчик параллельно выключателю на стене (заменить сам выключатель не получится, он стоит в блоке) и, поскольку в выключателе всего 2 контакта, я остановился на обозреваемом здесь датчике.
Однако, я ошибся, выключатель находится довольно далеко и пришлось лепить датчик непосредственно на лампу. В связи с этим, датчик с 3-мя контактами был бы предпочтительнее, но будем работать с тем что есть.
Теперь непосредственно о самом датчике.
Для любителей треков: посылка шла примерно месяц, пришла упакованная не в пупырку, а во вспененный полиэтилен. В общем, доехала без повреждений.
Как написано на странице товара:
— Датчик 220В 50Гц;
— предназначен для ламп накаливания мощностью Планирую купить +83 Добавить в избранное Обзор понравился +33 +76
5 крутых приспособ с датчиком движения с AliExpress
Мы уже несколько раз публиковали подборки товаров, которые были оснащены датчиком движение, в основном это были различные лампы для шкафов, подсветки лестниц или фонари для наружного освещения, просто потому, что на самом деле это очень удобно! Однако, помимо всевозможных осветительных приборов, которые мы так же так включили в эту подборку, существует и множество вариантов охранных систем, способных сделать вашу жизнь безопасней.
Система охранной сигнализации
Надёжность продавца: отличная!
Отлично работает, очень сильный звук. Простое управление, нажмите кнопку command и подождите несколько секунд, пока зеленый сигнальный индикатор не сработает, и он уже включен. Контроллер работает с аккумулятором cr2032, не входящим в комплект. Четыре батарейки AA не входят в комплект. Доставка, с момента оформления заказа, заняла чуть больше недели. Рекомендовано.
Пришло где-то за месяц, плюс-минус, описанию товар соответствует, но жаль в комплекте не было никакой инструкции. Дальность срабатывая, как и было заявлено в описании, орёт сигнализация громко, уши закладывает. Рекомендую.
Ночная лампа с датчиком
Надёжность продавца: отличная!
Ребятишки. Всем привет. В общем скажу вам так. Берите, не пожалеете. Светильники пулемётные. Всё расписывать не буду, скажу лишь то, что дороговато, но денег своих стоят. На фото видна работа светильника. И это он светит один! Я в шоке. Спасибо продавцу за супер товар)
Качество хорошее. Пластик не тонкий. Реагирует на движение. С продавцом не общался. Пришло почти за 2 недели. Можно рекомендовать продавца. Спасибо!
Датчик движения из китайских модулей
Присутствует регулировка времени работы и чувствительности, а так же перемычка H\L это одиночное включение и включение пока присутствует движение в фокусе датчика.
Не самая приятная особенность этого датчика, задержка между включением после отключения, она варьируется от 3 до 9 секунд и от балды на каждом конкретном, но когда датчик работает в режиме «пока есть движение» и время работы настроено около минуты это не мешает. А если учесть, что датчик обошелся чуть дороже 70 рублей, а готовых в магазине я не видел дешевле 400 то вообще нормал.)
На фото ниже отмечено место для монтажа термистора при установке датчика в местах быстрой смены температуры дабы избежать ложных срабатываний и место для впайки фоторезистора для того, что бы датчик работал только в темное темное время суток.
TECHNO BROTHER
835 постов 7.7K подписчиков
Правила сообщества
1-Мы А-политическое сообщество. 2-Запрещено оскорбление: Администрации Пикабу, сообщества, участников сообщества а также родных, близких выше указанных.
блок питания на 5v нужен?
три поводочка подключить, три строчки написать и запилить огромный пост на пикабу
Плохо слышно что он говорит то?
Датчик вроде умеет от 12В работать? Если так, то удобнее найти такое же реле и использовать датчик вместе со светодиодной лентой.
Суперподсветка
Жена поставила задачу сделать подсветку для кухни, и очень ей хочется махать руками для включения/выключения света. Проблем с такой подсветкой нет никаких, пошёл да купил готовое, или сделал сам, для этого всё есть. Но, если кто помнит я делаю ремонт и у меня типа умный дом, в котором есть главная кнопка ВЫКЛЮЧИТЬ ВСЁ. И просто подсветка не есть хорошо.
Ведь если я уходя из дома, нажму волшебную кнопку чтоб выключить всё и обнаружу, что горит подсветка на кухне и мне нужно идти махать руками, чтоб её выключить, то весь смысл теряется.
Жене то пофиг, ей мои игрушечки до лампочки, а я вот озадачился. Сначала я думал, что на Алике точно всё есть. Ведь есть датчики движения, открытия дверей и др., а значит и этот есть. Но не тут то было, нет таких вот умных переключателей работающих на короткое расстояние. Обычные датчики движения, пожалуйста, а таких нет.
А это значит, мы приступаем к любимому занятию под названием КОЛХОЗ.
Первое, и самое простое решение, которое пришло на ум, это просто воткнуть подсветку в умную розетку или переключатель типа SONOFF. Тогда станет доступно выключение, но для включения нужно будет махать руками и самое главное, что если выключить розетку, то её потом нужно будет включить. Т.е. 100% будет вариант, когда жена махнёт рукой, свет не включится, она скажет что я наделал всякой фигни и зачем это нужно, если не работает, и вообще, что я нехороший. И это будет справедливо, потому что после выключения розетки, нужно будет её сначала включить достав телефон, а уже потом махать руками. Т.е. это не вариант, всё должно работать независимо, жена пусть машет, а я уж как нибудь с телефона.
Немного подумав, поискав, получив ценные советы от друзей, нарисовалось следующее решение.
Для начала нам понадобится сам переключатель с датчиком махания. Можно вот такой.
Они есть на 12 и 220 вольт. Я взял на 12в.
Далее, нам понадобится вот такой умнейший переключатель.
Т.е. можно использовать обычный выключатель или телефон.
Так как датчик махания не работает на замыкание контактов, а выдаёт на выходе ток, нам понадобится реле и вся схема в итоге будет выглядеть так.
Кстати, если взять датчик махания на 220в то можно удалить из схемы Б/П питающий этот датчик, но тогда нужно реле на 220в.
Теперь, когда сработает датчик взмаха руки, подастся питание на реле, оно замкнёт контакты, и умный выключатель подаст ток на б/п подсветки. Если махнуть ещё раз, реле разомкнёт контакты, свет выключится. Всё, жена будет довольна, ну и я тоже, потому что независимо от её взмахов, я смогу всем управлять с телефона и теперь всё интегрировано в общую систему.
Далее всё собираем для проверки.
Теперь, временно, а может быть и нет, аккуратно засовываем в коробочку и проверяем.
Осталось дождаться кухни и всё это расположить где нужно. По планам, вся трихамудия будет спрятана на верху, в достаточно лёгком доступе, полезного места занимать не будет.
Когда закончу ремонт, покажу.
Не указываю цену на ленту и б/п для неё, так как всё это индивидуально.
Маленький б/п для датчика
Можно удешевить конструкцию за счёт применения вот такого датчика махания.
Стоит 70-100 рэ. Но с ним есть свои трудности.
В общем вот как то так.
Всех приветствую, пикабу)
Сегодня речь пойдет о сенсорном управлении. Я расскажу, как в домашних условиях можно сделать сенсорную кнопку и датчик приближения очень достойного качества.
С уверенностью говорю, что освоить этот материал сможет абсолютно каждый. Буду объяснять максимально понятно и подробно, чтобы разобрался даже новичок.
Сам я не профессионал в этом деле, но увлекаюсь электроникой давненько.
За основу возьмем емкостные контроллер от компании Atmel AT42QT таких серий как 1010 1011 и 1012.
Я довольно долго использовал его в своих проектах, поэтому мне есть что рассказать.
Контроллер представляет собой сравнительно маленький чип, имеющий 6 выводов, заключенный в корпус SOТ23-6
Сейчас я расскажу, как он подключается и принцип его работы
На питание подается от 1.8 до 5.5 вольт, но по моим наблюдениям, максимально стабильно он ведет себя в диапазоне от 3 до 3.5 вольт.
Плюс питания подается на 5 контакт VDD, а общий, он же минус на 2 контакт VSS.

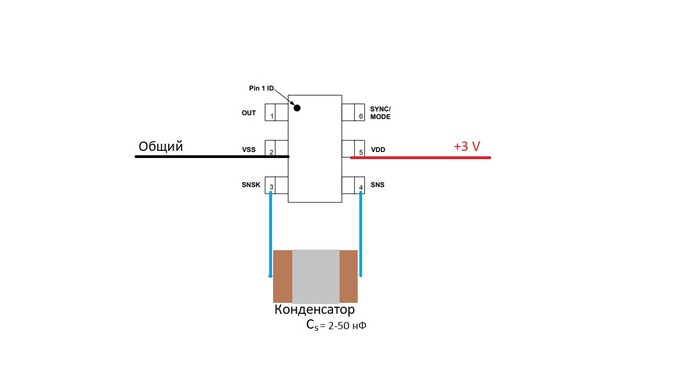

Далее подключается конденсатор от 2 до 50 нанофарад одной ногой к 3 контакту SNSK, а другой к четвертому SNS. Использовать желательно неполярные конденсаторы.

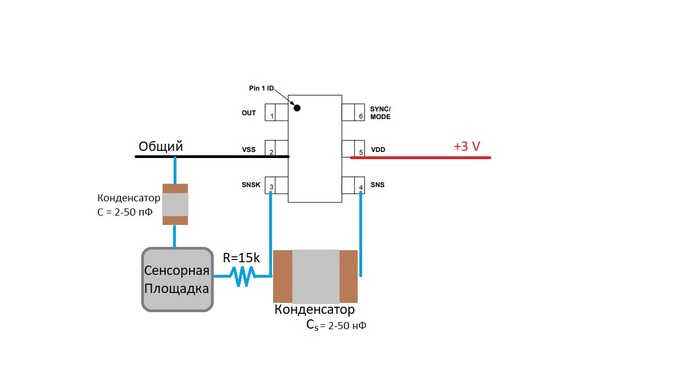

К выводу 3 SNSK через резистор на 10-15 кОм подключается сенсорная площадка
Емкость конденсатора и площадь сенсорной площадки напрямую влияет на расстояние, на котором сработает датчик при приближении, допустим, вашего пальца.
Чем емкость конденсатора меньше – тем меньше расстояние, чем больше емкость – тем на большем расстоянии произойдет срабатывание.
Аналогично и с сенсором. Чем меньше площадь – тем меньше расстояние, чем больше площадь – тем больше расстояние.
Именно эти два показателя и определяют в каком режиме будет работать контроллер – в режиме кнопки или в режиме датчика приближения.
Резистор нужен для защиты от внешних помех, таких как статическое напряжение на вашем теле и прочих.
Чтобы свести к минимуму все помехи, сенсорную площадку можно соединить с минусом источника питания через конденсатор от 2 до 50 пикофарад. Но такое решение больше подходит для кнопок нежели для датчиков приближения, т.к. уменьшает расстояние срабатывания.
Для понимания сути вещей, расскажу, как устроен емкостный датчик. Не хочу вводить вас в заблуждение, поэтому предупреждаю, данная информация взята из сети, с англоязычных сайтов, посвященных емкостным датчикам.
Согласно информации, данный контроллер работает по технологии переноса заряда Qtouch. В ходе работы конденсатор Cs периодически заряжается, а затем разряжается (переносит свой заряд) на другой конденсатор – измерительный. Контроллер считывает время заряда измерительного конденсатора до определенного значения напряжения. Этот процесс цикличен и постоянно повторяется. При первичной подаче питания на контроллер, происходит его калибровка – установление эталонного времени заряда конденсатора, занимает она примерно 0,5 секунды. В дальнейшем время цикла каждого заряда/разряда сравнивается с эталонным временем.
Все объекты, и мы в том числе, имеют электрическую емкость. При касании сенсора или приближении к нему объекта – емкость изменяется, а следовательно, изменяется и время заряда конденсатора. При достижении определенной разницы между эталонным временем и фактическим, контроллер определяет наличие предмета возле сенсора и дает команду на срабатывание. При этом на выходе 1 OUT появляется логическая единица, то есть положительное напряжение. Если мы подключим между минусовым контактом, он же общий и контактом OUT, к примеру, светодиод, то при срабатывании сенсора, он будет светить.

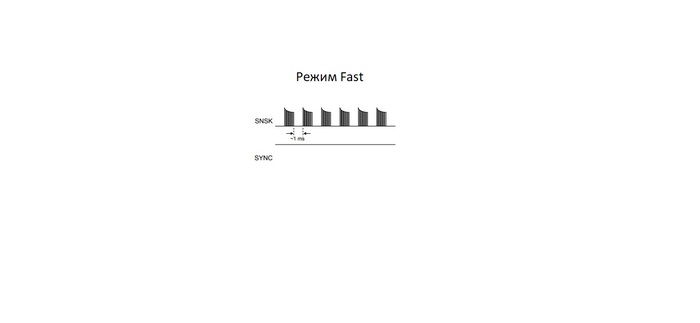

А для чего же нужен контакт под номером 6 SYNC/MODE, спросите вы?
Этот контакт многие не замечают, но он очень важен для правильной работы сенсора. Если оставить его, никуда не подключая, контроллер будет работать в экономичном режиме, опрос (измерение времени заряда и разряда конденсатора) будет происходить 1 раз в 80 миллисекунд. А если подать на него напряжение (поставить перемычку между 5 и 6 контактами), то опрос будет происходить 1 раз в 1 миллисекунду, согласно информации из даташита (тех. документации). Это увеличивает его энергопотребление, но в то же время датчик работает в разы стабильнее. Для сравнения, если очень часто нажимать на кнопку 100 раз подряд в экономичном режиме, то 7 – 15 нажатий не будут распознаны. Проверено лично и я скажу, что это такой себе показатель.
Но если перевести его в режим Fast, то все 100 нажатий из 100 в моём случае были распознаны.
Можно сделать вывод, что если датчик используется для быстрых нажатий, например, кнопка, то его следует использовать в режиме Fast, а если датчик используется, например, для определения наполнения емкости водой, т.е. вода будет медленно подниматься до сенсора, можно оставить его в режиме экономии.
Так же заметил, что по мере увеличения напряжения питания, увеличивается дальность срабатывания сенсора. Так, например, при питании от 3 вольт, датчик приближения регистрировал срабатывание на расстоянии 4 см, а при питании 5 вольт на расстоянии около 6 см. Но при питании 5 вольт случались ложные срабатывания и наблюдалась нестабильность в работе.
Кстати, датчик совсем неприхотлив к питанию. Рекомендуют поставить конденсатор 100 мкФ на входе, но я последнее время обходился без него.
Еще одна очень важная особенность это то, что такой датчик не работает через металлические предметы, а полигоны с заземлением вблизи сенсора вызывают уменьшение дальности его срабатывания.
Серия 1010 и 1011 максимально похожа на обычную кнопку на примере со светодиодом, нажал – светодиод горит, отпустил – гаснет.
Единственное отличие 1010 от 1011 серии это то, что в 1010 предусмотрена автоматическая перекалибровка эталонного значения. Таким образом, если удерживать датчик в состоянии, когда вы касаетесь сенсора, то через определенное время датчик перекалибруется и ваш палец будет распознан как часть сенсора и срабатывание не произойдет. Но так же в режиме реального времени происходит обратная калибровка на всех сериях контроллера. Если после описанного выше убрать палец на некоторое время, контроллер перекалибруется на уменьшение емкости и ваш палец вновь будет распознан. В экономичном режиме перекалибровка происходит через 60 секунд, а в режиме Fast она зависит от конденсатора Sc и чего-то еще, неведомого мне и составляет от 15 до 30 секунд при емкости 4,7 Нанофарада.
А серия 1012 работает как переключатель, нажимаешь – активен, еще раз нажимаешь – неактивен.
Кстати, оптимальным нашел для сенсорной кнопки следующее соотношение: В качестве конденсатора использовал керамический SMD типоразмера 1206 на 4,7 нанофарад, резистор на 15 кОм, сенсорную площадку диаметром 9 миллиметров, подключенную на минус питания через конденсатор 2 пикофарада
Так же было замечено, что при емкости выше 20 нанофарад контроллер залипал в активном положении, даже если убрать палец от сенсора. Исправить это никак не удавалось.
— Простота в применении
— Невосприимчивость к наводкам от сети 50 Гц
— Широкая область применения
— В самый раз новичкам
— Легко монтируется на печатную плату
— Дороговизна, один контроллер стоит в районе 50 рублей. Если в устройстве будет использоваться множество сенсоров, советовал бы присмотреться к другим моделям, н-р AT42QT1040
— При, казалось бы, крошечных размерах, для некоторых проектов может оказаться слишком велик.
— Отсутствие тактильных нажатий, но об этом даже не заморачивайтесь
В интернете очень популярен китайский контроллер TTP223, я им тоже пользовался и могу сказать, что это небо и земля. Рассмотренный чип в разы превосходит своего китайского друга по всем параметрам, а в частности, AT42QT101* практически не имеет ложных срабатываний при правильном подборе питания и защите от помех, а так же на личном опыте показал 100% распознавание в режиме Fast, состоящего из 400 разнообразных нажатий на сенсор. Эксперимент проводился при съемке замедленного видео с последующим просмотром и анализом.
Фото летнего проекта, 6 выносных сенсорных кнопок. Полигоны не использовались. SMD 1206
Всем спасибо за внимание и всегда соблюдайте ТЕХНИКУ БЕЗОПАСНОСТИ во всём! Удачи и успехов!)
