Как подключить кондиционер после демонтажа
Как снять кондиционер своими руками
Сплит-система кондиционирования воздуха имеет распределенную схему транспортировки хладагента между наружным и внутренним блоком. У такого устройства много преимуществ, кроме одного — демонтаж системы гораздо сложнее, чем моноблока. И часто незнание того, как надо снять кондиционер, приводит к его выходу из строя.
Как правильно снять кондиционер
Есть три обязательных условия, чтобы снять кондиционер самому:
Примечание. Последний пункт касается станций с обычными (стрелочными) манометрами. Цифровые коллекторы настраиваются под марку хладагента.
Предосторожности
Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.
С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.
Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.
Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.
Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.
Подготовка
Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.
Остальные инструменты есть у каждого домашнего мастера:
Спуск фреона
Есть два способа демонтажа рабочего кондиционера:
Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.
Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.
Сбор фреона во внешнем блоке
Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:
У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.
Сбор фреона в конденсаторе проходит в следующем порядке:
Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.
После этого можно разъединять блоки.
Демонтаж кондиционера по шагам
Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:
Ниже приведена инструкция по демонтажу настенного кондиционера.
Наружный блок
Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.
Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.
Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.
Компрессор
Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:
Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.
Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.
Внутренний блок
Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.
Чтобы снять внутренний настенный блок, поступают следующим образом:
Демонтаж зимой
Кондиционер может работать и в зимнее время. И не только в качестве обогревателя, но и в режиме охлаждения (например, в помещениях где стоят серверы).
Примечание. Собрать фреон в конденсаторе наружного блока можно только при работе в режиме охлаждения — в режиме обогрева он уже работает как испаритель.
Перед демонтажем сплит-системы надо учитывать эти нюансы. И если температура ниже указанного предела, а кондиционер не оснащен «зимним комплектом» с подогревом картера компрессора, то чтобы снять наружный блок надо использовать станцию откачки и сбора фреона (у него стоит безмасляный компрессор).
Запуск кондиционера после демонтажа. Демонтаж кондиционера своими руками: порядок выполнения работ и рекомендации
Показать содержание статьи
Встречаются ситуации, когда требуется демонтаж системы кондиционирования. К примеру, вы запланировали капитальный ремонт, перенос кондиционера или переезд.
Чтобы демонтировать сплит-систему, необходимо знать особенности данной операции. Рассмотрим последовательность действий при демонтаже кондиционера, а также последствия некорректного демонтажа системы кондиционирования.
В каких случаях не нужно снимать кондиционер
Исходя из масштабов планируемого ремонта и плотности прилегания внутреннего блока к стенке, вместо того, чтобы сразу начать демонтировать систему кондиционирования, можно прибегнуть к другому способу решения вопроса.
Случай № 1
Если вы планируете переклеить обои и промежуток между стенкой и внутренним блоком достаточно большой, то необязательно демонтировать весь кондиционер, достаточно отсоединить блок от пластины.
Случай № 2
Если при ремонте вы планируете штукатурить и выравнивать стены, то можно также демонтировать только внутренний блок. По окончании ремонта протяжённости коммуникации должно хватать для обратного монтажа модуля.
Случай № 3
Встречаются случаи, когда блок необходимо демонтировать с трассой. Это может быть вызвано рядом обстоятельств:
Случай № 1
Случай № 2
Как снять кондиционер со стены самостоятельно: инструкция
Перед началом снятия сплит-системы, нужно подготовить не только обычные бытовые инструменты, но и профессиональные.
К необходимым инструментам для демонтажа сплит-системы относятся:
В ряде случаев может понадобиться страховочное снаряжение.
Подготовительный этап
После подготовки инструмента изучите рекомендации специалистов по правильному демонтажу системы кондиционирования. Большинство пренебрегает рекомендациями профессионалов, после чего кондиционер демонтируется с множеством ошибок.
Спуск фреона
Предусмотрено три основных метода, как произвести демонтаж кондиционера собственноручно:
Последний метод позволяет получить максимальный эффект без потерь, но остальные методы также широко используются.
Перед проведением работ внимательно рассмотрите конструктивные особенности системы кондиционирования. Она представляет собой замкнутый контур с хладагентом и включает компрессор, испаритель с конденсатором и систему медных трубок для соединения всех составляющих элементов и обеспечения подачи и отбора хладагента.
Для отключения системы кондиционирования без потери хладагента нужно закачать его в конденсатор. Это возможно при функционировании в режиме охлаждения посредством перекрытия вентиля от изделия к трубочке. Для перекачки фреона в полном объёме потребуется не более одной минуты. После перекачки необходимо перекрыть вентиль на трубке. С помощью данной операции вы сможете прекратить полную подачу газа.
Демонтаж
Работы начинаются со снятия внешнего блока. Для этого сначала необходимо отсоединить медные трубки. Трубки обрезаются на расстоянии порядка двадцати сантиметров от штуцера, а после зачеканить срезы для полной герметизации.
При длительном хранении устройства в разобранном состоянии медные трубки заполняются азотом, обеспечивают герметичность для предотвращения окисления.
Работы начинаются со снятия внешнего блока
Наружный блок
После отсоединения медных трубок устраните тепловую изоляцию. Желательно, чтобы операция производились двумя людьми: один будет работать снаружи здания, а другой внутри помещения. Это значительно упростит и ускорит процесс.
Так, один человек произведёт отключение электрической энергии, а другой отсоединит провода.
Трубки следует выпрямить, чтобы они смогли пройти сквозь отверстия в стенке. Далее, к ним прикручивается конец кабеля, перетаскиваемого в помещение. После этого откручиваются гайки, которые поддерживают внешний блок на кронштейнах.
В завершении операции блок снимают и перетаскивают в здание. Хранение его возможно только вертикально.
Отсоединение компрессора
Компрессор очень важно демонтировать правильным образом. Для этого необходимо произвести следующие операции:
При данной последовательности мероприятий устраняется возможность дефекта труб и становится возможным проведение ремонта прочих узлов.
Внутренний блок
Имеются случаи, когда хозяева ограничиваются демонтированием только внешнего блока. К примеру, при ремонте компрессора. Когда требуется удаление всей сплит-системы, важно учитывать имеющиеся нюансы демонтажа внутреннего блока.
Чтобы демонтировать внутренний модуль кондиционера, необходимо выполнить следующие действия:
Особенности работы в зимнее время
Если же у вас установлена модель без данной комплектации, то фреон можно перекачать посредством манометрической станции для сбора газа.
Подключение данной станции производится к клапану шредера, подобно манометрическому коллектору.
Последствия неправильного демонтажа
Приведём ряд вероятных последствий при некорректном демонтировании системы кондиционирования вручную:
Посмотрите видео о том, как снять кондиционер
О способах и трудностях демонтажа своими руками
Большинство из перечисленных случаев ведут к дорогостоящему ремонту вашего кондиционера в специализированной мастерской, поэтому перед снятием сплит-системы необходимо внимательно изучить инструкцию, приведённую ниже.
Демонтировать внутренний и наружный блок можно тремя способами:
Наилучший результат даёт последний способ, хотя в определённых обстоятельствах применяются все три. Чтобы у вас не возникло проблем с установкой снятого кондиционера и его дальнейшей эксплуатацией, рекомендуется действовать по третьему варианту, предварительно ознакомившись с методикой сохранения фреона.
Подготовительные мероприятия
Первым делом необходимо приготовить такой комплект инструментов и приспособлений:
Манометрический коллектор точно понадобится в том случае, когда вы планируете смонтировать сплит-систему в другом помещении, так что его лучше взять в аренду, а покупать выйдет слишком дорого.
Также для удобного и безопасного ведения работ необходима стремянка, чтобы спокойно добраться до внутреннего модуля, установленного под потолком. Внешнюю секцию, расположенную на стене многоквартирного дома, лучше втягивать через окно, предварительно обвязав верёвкой. Здесь нелишними будут услуги помощника.
В сплит-системах, заправленных разными марками фреона (бывает R22 и R410), отличается диаметр резьбы сервисного штуцера, куда подключается манометр. Для R410 нужен специальный переходник, который следует приготовить заранее.
Сохранение хладагента по способу «на глазок» производится без манометрического коллектора. После закрытия жидкостного вентиля надо выждать около 40-50 секунд, после чего закрывать газовый кран и отключать бытовой прибор. Недостаток ясен: вы не узнаете, сколько фреона успело попасть в наружный блок, а долго держать работающий компрессор с перекрытой магистралью недопустимо. Результат проявится при следующей установке «сплита» и его запуске.
Инструкция по снятию внешнего модуля сплит-системы
Наружный блок кондиционера приходится демонтировать при переезде или его перестановке на новое место. Для проведения ремонта квартиры снимать внешнюю секцию необязательно, но отсоединить фреоновые магистрали, кабель и дренаж всё равно придётся. Работы выполняются в таком порядке:
Профессиональные холодильщики часто практикуют несколько другой подход: они не откручивают накидные гайки и не снимают фреоновые трубки со штуцеров наружного блока, а откусывают их. Тогда не нужно обматывать концы трубопроводов скотчем с целью защиты от влаги и мусора, потому что они сплющиваются кусачками. При последующем монтаже сплющенные концы обрезаются и выполняется развальцовка под соединение накидной гайкой.
После отсоединения кабельных жил от клемм закрутите винтики контактов и затяните их, поскольку они могут выпасть и потеряться при транспортировке.
Сам кронштейн лучше снять позже, когда вы отвяжете от него трубопроводы фреонового контура. Если магистрали выходят из стены не более, чем на метр, то привязывать их не нужно. Следует аккуратно выровнять трубки, чтобы их было легче втащить изнутри. Кронштейн чаще всего крепится на 4 анкерных болта, откручиваемых обычным рожковым ключом.
Магистрали отсоединяются после откручивания накидных гаек Прикрутите на место пробки, закрывающие вентили портов Открутите крышку, чтоб отключить провода Пометив расположение жил, отсоедините кабель После отключения кабеля винты на колодке надо закрутить По правилам медные трубопроводы необходимо откусить Откушенные трубки нужно заглушить
Как самостоятельно демонтировать внутренний блок кондиционера
Когда вы добрались до жгута, сделайте на нём продольный разрез канцелярским ножом, что позволит отодвинуть утеплитель и ухватиться ключами за гайки. Не делайте слишком длинный разрез, иначе потом придётся менять теплоизоляционный материал. Дальнейшие операции выполняйте в таком порядке:
Учитывая, что в поддоне внутреннего модуля может оставаться конденсат, перед демонтажем желательно защитить стену полиэтиленовой плёнкой. Если вы снимаете кондиционер для квартирного ремонта, то подобная предосторожность излишняя.
После снятия внутренней секции со стены поставьте на неё все открученные детали, затяните винты и наденьте монтажную пластину. Торчащие патрубки уложите в нишу, зафиксировав малярным скотчем. Этим же материалом закрепите открывающуюся переднюю панель, чтобы она не болталась при перевозке.
Разборка в зимнее время
В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.
Персонал специализированных фирм использует для откачки фреона в зимнее время манометрические станции. Но если брать в аренду такое оборудование, то демонтаж обойдётся дороже, чем оплата труда специалистов, а результат выйдет сомнительный.
Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.
Демонтировать бытовую климатическую технику также ответственно, как и устанавливать ее. Особенно, если планируется ее дальнейшее использование, например, при переезде на другое место жительства. Рассмотрим основные правила того, как демонтировать кондиционер самостоятельно без потери его эффективной работоспособности.
Набор инструментов
Разборку, как и установку кондиционера настоятельно рекомендуется доверять профессиональным монтажникам. Это во многом гарантирует качественно проведенную процедуру монтажа, без появления неприятных последствий в обоих случаях. Но если средств на дорогостоящую услугу нет, при определенных умениях, навыках разборку возможно произвести самостоятельно.
Основной момент при демонтаже сплит-системы – аккуратное, последовательное соблюдение основных правил, которые позволят сохранить функционирование оборудования. Во многом здесь будут полезны специальные инструменты, которые помогут совершить разборку с наименьшими усилиями, более качественно. К ним относятся:
Набор этих инструментов обязателен, потому что не многие стандартные монтажные приспособления могут пригодиться. Используя последние, вероятно нанести непоправимые повреждения системе, после чего ее придется менять.
Как правильно демонтировать кондиционер? Правила безопасности
Существуют определенные правила, условия, которые необходимо соблюдать, чтобы обезопасить здоровье, оборудование от поломок, неисправностей. Перечислим их:
Транспортировка фреона
При демонтаже наружного модуля первостепенной задачей является «упаковка» фреона. Необходимо качественно произвести эту процедуру, чтобы впоследствии не тратить время, деньги на дозаправку кондиционера. следует обратить внимание на точность, аккуратность проведения перекачки хладагента.
Воспроизвести возможно с помощью манометрического коллектора, либо без него. Этот прибор сможет показать, когда в охлаждающем контуре будет достигнут вакуум. Именно в этом случае и следует перекрывать второй вентиль для «запаковки» фреона внутри конденсатора.
Непростая задача перегона хладагента может усложниться в холодное время года, когда кондиционер включать нельзя. Масло компрессора загустевает, его беспрепятственная работа невозможна. Если оборудование оснащено «зимним комплектом», позволяющим работать оборудованию на охлаждение даже при минусовой температуре, проблема легко решается запуском отогревающих приборов, размещенных в картере компрессора, дренажа. После 10 минут прогрева можно запустить климат-систему на охлаждение и перекачать фреон, следуя вышеописанным рекомендациям.
Если же системы зимнего подогрева нет, можно воспользоваться манометрической станцией для сбора хладагента. Она подключается по такому же принципу, как коллектор. Фреон перегоняется туда для транспортировки.
Демонтаж внешнего блока. Можно ли сделать самому?
После «упаковки» охлаждающего вещества можно приступать к снятию наружного модуля с креплений. Как демонтировать кондиционер своими руками:
Как демонтировать внутренний блок сплит-системы?
Внутренний блок кондиционера снимается с креплений только после демонтажа наружного. Здесь также необходимо соблюдать осторожность, особенно с фиксаторами испарителя, самого оборудования. Если эти элементы повредить, впоследствии заново установленный блок будет вибрировать при работе, что приведет его к поломке.
Как самостоятельно демонтировать кондиционер:
Последствия неправильного демонтажа
Приведем некоторые неприятные последствия неаккуратного демонтажа сплит-системы:
Как правильно демонтировать сплит-систему расскажет видео
При смене жительства часто перевозят с собой кондиционер, все-таки оборудование дорогостоящее. Чтобы произвести это без потерь, настоятельно рекомендуется обратиться к профессиональным монтажникам, которые все произведут правильно, качественно. Если уж разборка кондиционера планируется своими силами, необходимо строго соблюдать правила демонтажа, при этом делать все максимально аккуратно, четко, слаженно.
Друзья! Еще интересные материалы:
Кондиционирование помещений
Для проведения демонтаж сплит системы самостоятельно узнайте механизм оборудования. Процессы схожие, действия идут в обратном порядке. Начинаются процедуры с внутреннего блока – демонтаж заканчивается. Читайте дальше секреты мастера по установке сплит систем.
Порядок установки сплит систем обратный демонтажу
Кондиционер распаковывают, выверяют испещренные цифрами шильдики, на стену в помещении монтируется панель. Внутренний блок преимущественно крепится по верхней кайме – не бойтесь в последнюю очередь приподнять низ, добраться до узлов расстыковки коммуникаций.
Демонтаж сплит системы
Демонтаж сплит системы проводится в обратном порядке. О демонтаже наружного блока:
Прочие шаги очевидны. Каждый может снять внутренний блок, демонтировать несущую скобу, перетащить агрегат к месту нового базирования. Лучше использовать заводскую тару, не забывайте сверять шильдики.
Хотим поблагодарить энтузиастов, догадавшихся снимать видео. Догадки проверены по материалам, полученным при помощи кинокамер. Рассматриваем обзор как пояснение к материалу на Ютуб.
Моноблочные кондиционеры демонтируются просто: конденсатор и испаритель находятся в одном блоке, а фреон циркулирует по трубам внутри корпуса. В эту категорию относятся оконные и мобильные кондиционеры.

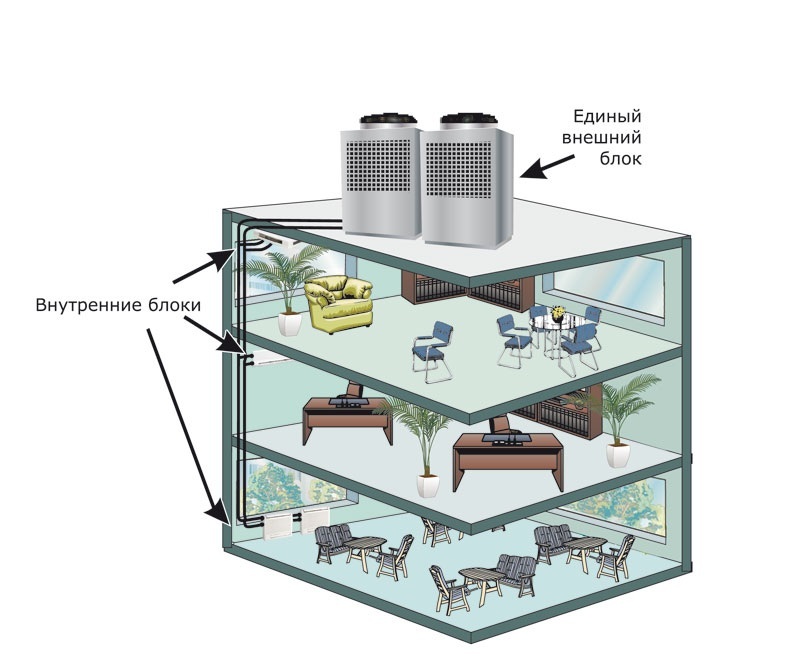

Все остальные кондиционеры состоят их двух и более блоков, а также протяженной системы труб и кабелей. Поэтому демонтаж таких типов (а это большая часть современных моделей) проходит сложнее и требует привлечения специалистов.
Способы демонтажа кондиционера
Демонтаж кондиционера с внешним блоком можно проводить двумя способами: с сохранением фреона в системе и без его сохранения.
Второй вариант используют, если старый кондиционер дальнейшей эксплуатации не подлежит, но и в этом случае не все так просто. Поэтому и в целях безопасности, и для того чтобы не вредить экологии (пусть и незначительно) лучше проводить демонтаж внешнего блока с сохранением фреона. Сделать это можно, если «собрать» весь фреон в жидком виде во внешнем блоке.
Для чего важно сохранить фреон в системе? Дело не в его стоимости (дозаправку часто проводят во время регламентных работ), а в сохранении в рабочем состоянии компрессора. При попадании внутрь атмосферного воздуха, содержащего пыль и влагу, при запуске он выйдет из строя.
Для того чтобы собрать фреон в наружном блоке, проводят следующие операции:
Остается отсоединить силовые и сигнальные кабели, открутить крепеж, демонтировать внешний блок и снять монтажную конструкцию. Так как внешние блоки большинства бытовых и полупрофессиональных кондиционеров расположены на фасаде, а весят они немало, то этим также должны заниматься специалисты со страховочными ремнями.
