Как подключить кондиционер в квартире

Установка кондиционера своими руками: нюансы, особенности, последовательность действий

Кондиционер – вещь нужная и незаменимая, особенно в летние знойные дни, когда температура воздуха в жилом помещении становится некомфортной. Покупка качественного оборудования достаточно затратная и не хочется дополнительно тратиться на монтаж. Если руки растут из правильного места и есть хоть малейший опыт в работе со строительным инструментом, установить кондиционер в квартире можно и самостоятельно.

Это позволит сократить расходы, а качество выполняемых работ полностью будет зависеть от владельца квартиры. Есть некоторые нюансы, которые следует рассмотреть до того момента, как будет раскурочена стена или повреждены соединительные конструкции кондиционера. Лучше здраво оценить свои возможности и не рисковать, чем потратиться на ремонт еще не работавшего оборудования.

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

Недостатки:

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Не нужно портить нервы себе и домашним, тратить силы впустую и «калечить» оборудование в погоне за экономией.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

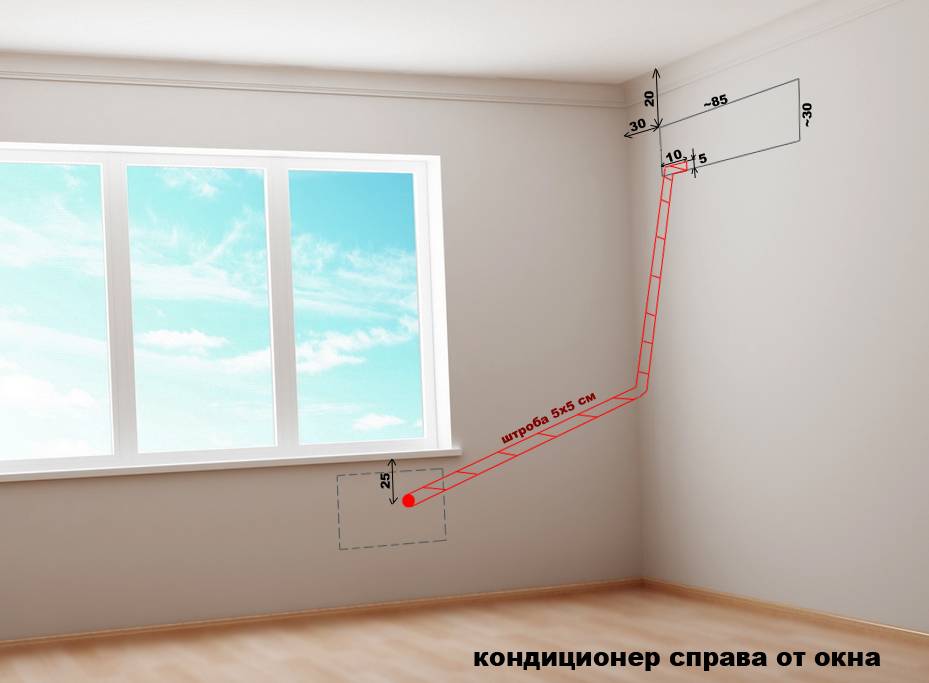

Нюансы, технические особенности и варианты расположения кондиционера

Первое, что нужно сделать перед началом монтажа – это изучить руководство по эксплуатации. В данном документе закреплены нормы, рекомендованные производителем оборудования, которые обеспечат бесперебойную и корректную работу кондиционера. Не поленитесь выделить 20-30 минут, чтобы отметить некоторые особенности, которые в дальнейшем повлияют на эксплуатацию кондиционера.

Несколько ключевых параметров:

Старайтесь располагать кондиционер так, чтобы поток воздуха не попадал на человека напрямую, а охлаждение осуществлялось рассеянным образом. Избегайте расположения у изголовья кроватей, возле окон и в дверных проемах.

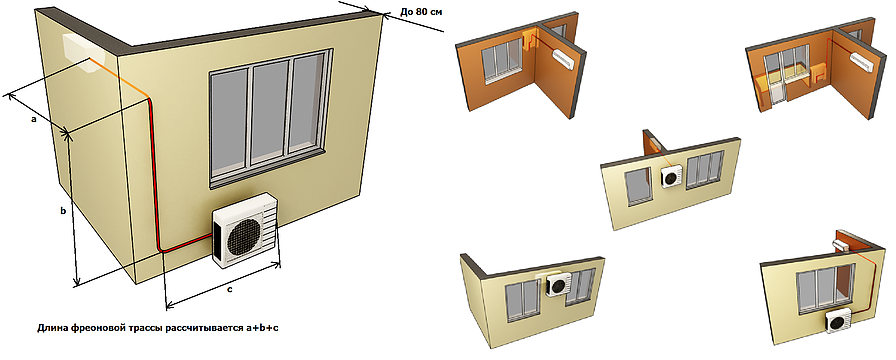

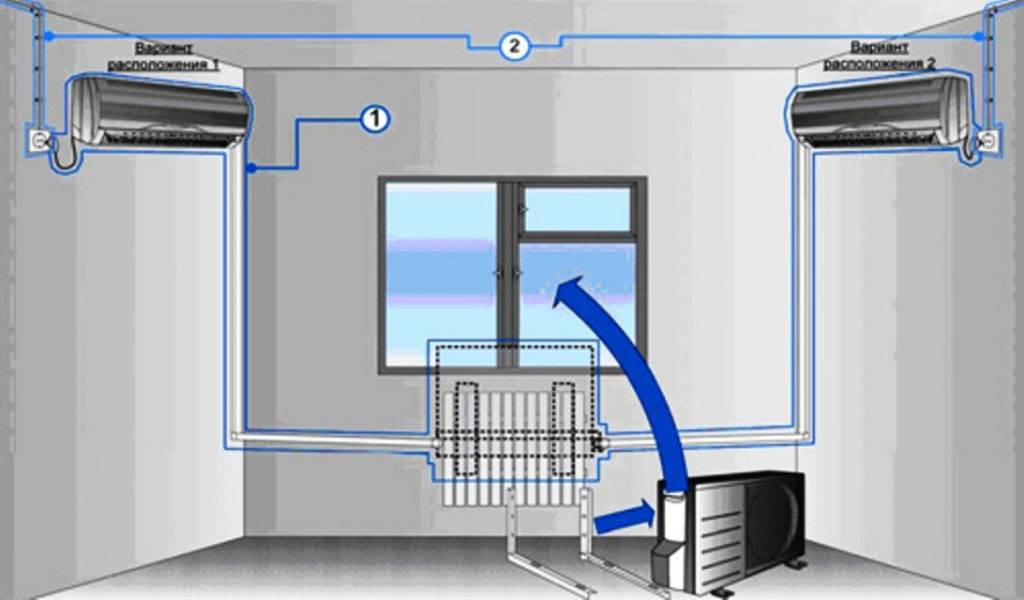

Специалисты выделяют несколько удобных форм расположения кондиционеров, монтаж которых не доставит массу неудобств:

Источник

Как правильно установить кондиционер: руководство пользователю и принцип работы

У вас получится сэкономить на подключении кондиционера, если вы возьмёте монтаж на себя.

Важно в этом деле не отступать от инструкции, иметь необходимый инструмент и купить правильные детали для установки системы. Наш материал поможет не допустить ошибок.

Как устроен и функционирует кондиционер?

Прежде чем подключать кондиционер в квартире, необходимо понимать, как он сложен и функционирует.

Кондиционер – это компрессор и испарительный блок. Сообщены они трубками. Компрессор устанавливают со стороны улицы, а испаритель в квартире. У моделей премиум-класса может быть не один испаритель, а несколько, но все они подключены к общему компрессору.

В испаритель, благодаря давлению, через сопло попадает фреон. Агент становится больше в объёме, кипит, а пары забирают тепло. В результате получается конденсат, который оседает на радиаторе испарителя. Из него влага уходит в ёмкость, а дальше по трубе покидая систему.

В это же время работает компрессор. Его задача в том, чтобы откачать испарения фреона и поднять давление. Фреон нагревается и из жидкости становится плотным туманом.

Затем поступает в камеру для конденсата, охлаждается под вентилятором и становится снова жидким. В этом агрегатном состоянии проходит во внутренний блок, и весь круг повторяется заново.

Насколько хорошо блок кондиционера будет работать после подключения и как много тратить энергии зависят от условий. Например, если рядом вы установите обогреватель, компрессор начнёт работать на износ и в конце сломается. Стать причиной ремонта может и пыль, которая попадёт внутрь системы, поэтому важно вовремя чистить прибор.

Подключая кондиционер своими руками, предусмотрите утечку фреона. Для этого необходимо качественно провести герметизацию. Внутренний блок правильно ставить выше внешнего.

Дальше поговорим, из каких элементов сложены оба блока и зачем они нужны.

Наружный блок кондиционера

Внутренний блок кондиционера

Какие инструменты нужны для подключения?

Если вы хотите правильно подключить кондиционер, то нужно заранее проверить, весь ли инструментарий у вас есть.

Необходимый набор:

Дополнительно нужна медная трубка без повреждений.

Крепление наружного блока

Подключая наружный блок кондиционера, нужно правильно выбрать место. Система не должна никому мешать, а вода капать вниз. При этом лучше вешать блок так, чтобы до него можно было достать, когда нужно будет почистить и так далее.

С помощью уровня отметьте места для крепежа и просверлите дырки под болты. Если стена из кирпича, то лучше выбирать места крепления по шву – аккуратно и без проблем.

Дальше установите кронштейны по меткам, выровняйте их и закрепите. Обратите внимание, что между блоком и стеной должно остаться свободное место, не меньше 10 см.

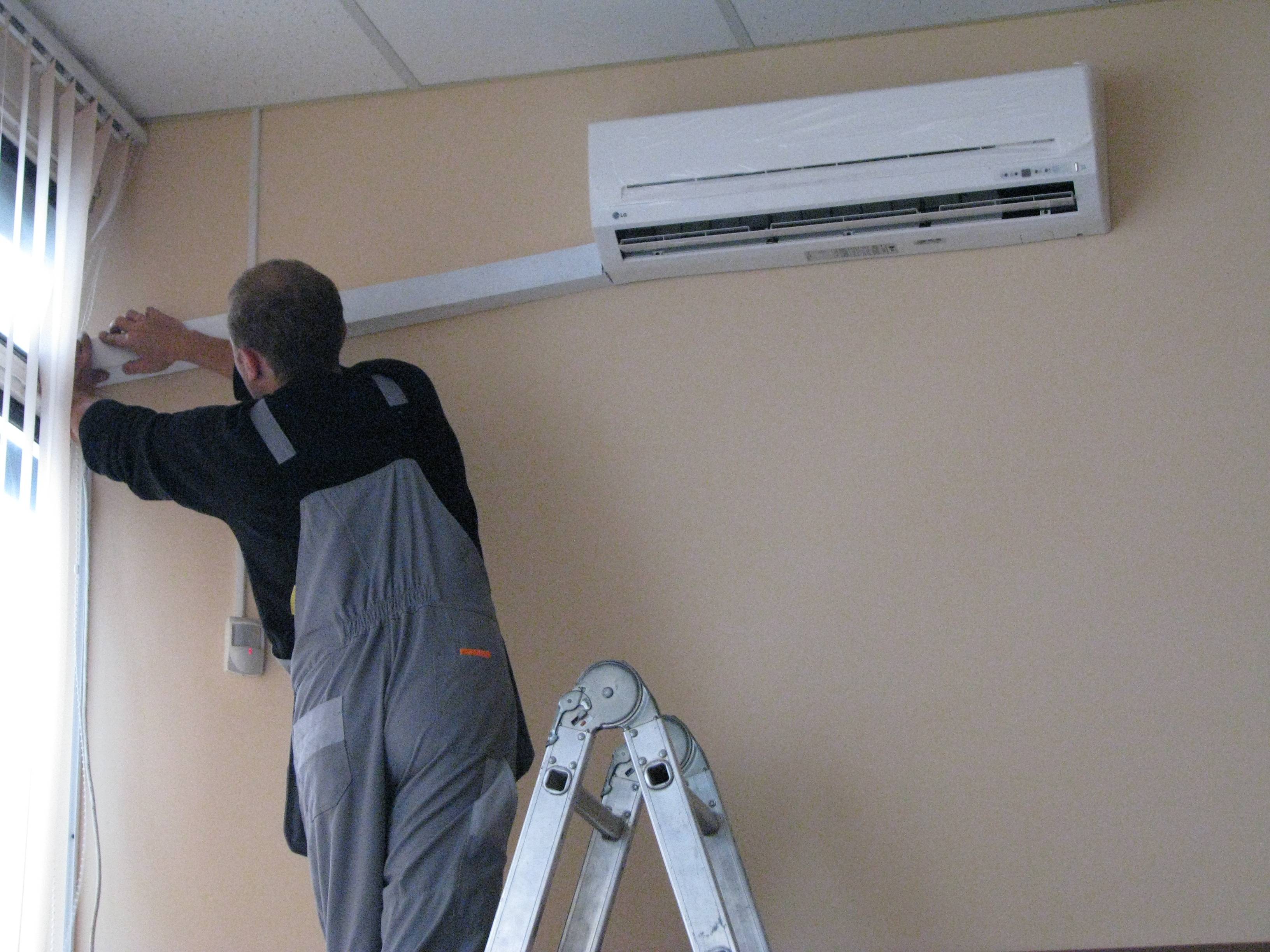

Монтаж внутреннего блока

Нельзя подключить внутренний блок кондиционера за занавесками, рядом с обогревателем или батареей. Решив, куда подключить кондиционер, обязательно проверьте, чтобы на нём уже не были проложены трубы, проводка.

Дальше необходимо закрепить пластину. При этом от потолка оставить 10 см, от угла – 5 см. Сделайте дырки под крепёж и прикрутите пластинку. На неё поставьте блок, затем в сбоку в стенке сделайте дыры для проводки, труб и дренажа.

Подключение электропроводки

Для испарителя в квартире необходимо провести отдельную проводку с сечением не меньше 1,5 кв. мм. И обязательно поставить УЗО. После того как проводка кондиционера проложена, её подключают к щитку. Жёлтый провод соединяют с зелёной полосой и ведут к нулевому проводу. Чтобы разобраться, где ноль, а где фаза, возьмите индикатор.

Дальше для подключения кондиционера к электросети проводами соединяют клеммы двух блоков, перебрасывают через дыры в стенке. Важно, чтобы названия клемм подходили проводам.

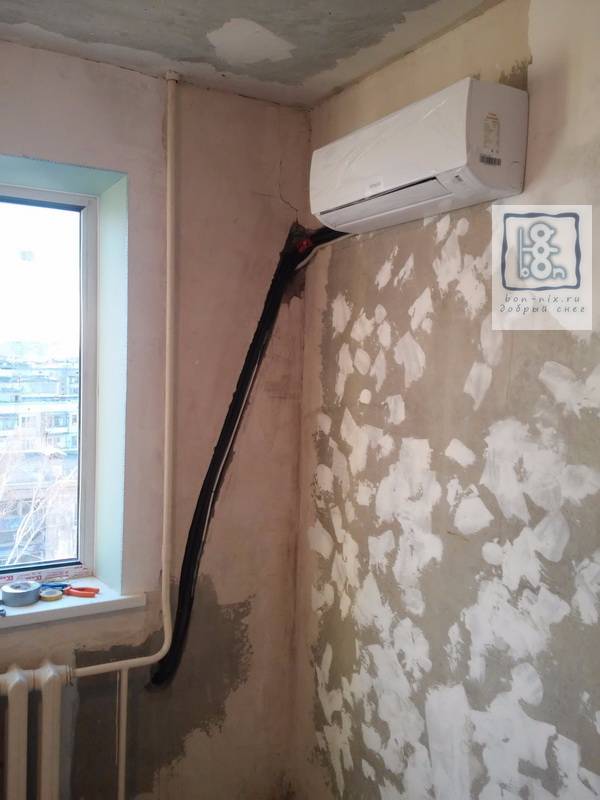

Закладка труб

Медные трубы режут с запасом в метр, чтобы трубы хватило после гибки. Во время гибки нужно пользоваться специальным инструментом, чтобы не осталось повреждений. Дальше одеть изоляцию – шланги и резьбовые фланцы.

Следующий шаг – развальцовка. Делать её нужно бережно, чтобы не повредить трубы. Обратите внимание, гайка без усилий налазит на вальцовку, а затянуть можно ключом.

Закрепите трубы на штуцеры, на них закручиваются фланцы так, чтобы сидело крепко, но не пережимать. К патрубку подведите отрезок пластиковой трубы. Крепление поможет сделать резьбовой фланец. Дренаж уводите от стенки дальше.

Подключая внешний и внутренний блоки кондиционера, заведите трубы в дыры и закрепите хомутами. Рядом зафиксируйте проводку, подключая трубу к уличному блоку. Отверстия заполните пеной. Все соединения проверьте на герметичность. Поможет насос и мыльный раствор. Если воздух просачивается, затените соединение плотнее.

Вакуумирование кондиционера

Так вы уберёте лишнюю влагу и пыль. Выполнять следует после герметизации. Вам нужно подключить к системе насос и выкачать воздух.

Заполнение и проверка работы

Фреон необходимо залить в устройство. К баллону подсоедините переходник и манометр, проверяя давление, заполните ёмкость. В конце, на системе включите разъединитель, и она сама начнёт тестировать. Если проблем нет, воздух начнёт проходить равномерно, можно замазывать дыры в стене и убирать мусор.

Как подключить мобильный кондиционер?

Для этого вам понадобятся москитная сетка и оргстекло. И дополнительно нужно купить воздуховод-розетку, который ставится в стекло.

Вы увидите, что розетки бывают разные, на клею, шурупах и так далее. Советуем выбирать с прижимными кольцами, с ними работать удобнее.

Теперь о порядке подключения мобильного кондиционера в квартире:

В конце подключения откройте створку на проветривание и поставить в неё рамку со стеклом, соединить патрубок отвода с розеткой, запустить. Конечно, мобильное устройство работает слабее, чем целая система. Но есть плюсы, простой монтаж и недорогое временное решение.

Как подключить кондиционер к Wi-Fi (на примере системы Gree)?

На самом деле подключить телефон к кондиционеру не сложно. Всю информацию, код на приложения, вы найдёте в инструкции к своей модели.

Мы рассмотрим подключение на примере производителя Gree:

Источник

Установка кондиционера своими руками: правила монтажа, что нужно и где лучше

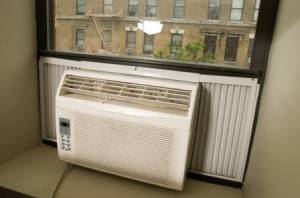

Установка оконного кондиционера

Оконный кондиционер

Установка оконного климатического устройства – задача трудоемкая, которая требует от исполнителя максимальной внимательности и аккуратности. Такой кондиционер представляет собой цельный блок, что немного упрощает монтаж. Все работы выполняются в такой последовательности:

После стоит проверить работу оконного кондиционера. Если он не включается, стоит проверить все контакты и устранить неполадки.

Возможные ограничения

Особых требований к таким работам нет, правила установки кондиционера обычно регламентируются требованиями СЭС (в каждом регионе они могут отличаться). Кроме того, некоторые муниципалитеты могут вводить ограничения, касающиеся эстетики. Например, в исторических центрах, или в постройках, которые отнесены к культурному наследию (либо являются историческими памятниками), местные власти могут устанавливать особые правила установки кондиционеров на фасадах зданий. Часто такие ограничения вообще запрещают изменять внешний облик архитектурного сооружения. В таких случаях климатические системы с внешними модулями монтируются на крыше (при условии, что их не будет видно).

С технической точки зрения никаких дополнительных сложностей, разве что магистраль с фреоном будет существенно длиннее (а значит стоимость работ по монтажу вырастет). Еще одна возможная проблема — отсутствие защиты от вандалов и злоумышленников (воров). Когда внешний модуль расположен на стене здания, он недоступен для внешнего вмешательства.

Иногда, буквальное выполнение подобных требований приводит к эстетическому абсурду.

В некоторых случаях, проблема организации климата (особенно, если это самостоятельная установка кондиционера) решается подбором моделей:

Мы рассмотрим все способы, как установить кондиционер своими руками, за исключением канальной системы климата.

Также учитываются требования безопасности монтажа наружных блоков. Тяжелое оборудование, размещенное на высоте нескольких десятков метров, представляет потенциальную опасность при падении. Поэтому кронштейны креплений должны быть надежными.

Электрическая схема подключения кондиционера должна соответствовать Правилам устройства электроустановок (ПУЭ), как любой мощный электроприбор. Кроме того, потребление энергии не может превышать технические условия (ТУ) вводного подключения объекта. Перед приобретением, необходимо произвести расчет суммарной мощности ваших электроприборов, и сравнить полученный результат с ограничениями, установленными предприятием, которое поставляет электроэнергию. Желательно, чтобы не возникало необходимости отключать климатическую систему при включении бойлера или утюга. Иначе это может привести к перегрузкам, и возникновению аварийных ситуаций.

Крепление наружного узла

Крепление наружного узла в частном доме не требует больших усилий, но в случае с многоквартирным помещением дела обстоят куда серьезнее. В таком случае нужно тщательно продумывать место расположения внешнего блока, чтобы он не мешал соседям и не вызывал стекание конденсата по стене дома. Но и устанавливать узел на большой дистанции от балкона тоже недопустимо, так как через какое-то время его нужно будет заменить или обслужить.

Эксперты рекомендуют устанавливать блок с восточной или северной стороны окна или балкона, как правило, в нижней части. В таком случае он не будет никому мешать, а дотянуться до него можно будет просто через открытое окно. Используя хороший уровень, следует определить места крепления кронштейнов и просверлить отверстия в стене под анкерные болты.

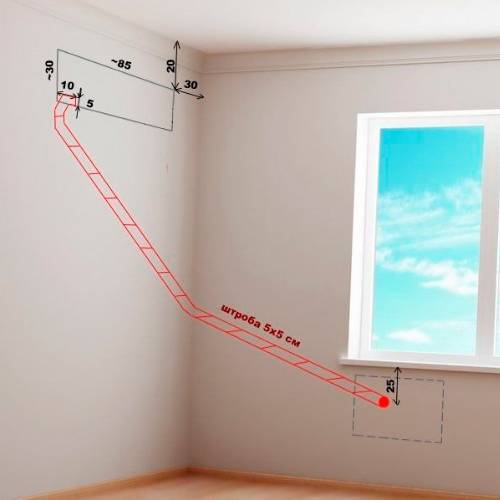

Прокладывая межблочные коммуникации, следует сделать сквозное отверстие. Его диаметр может составлять 80 мм. При выполнении работ в кирпичной стене, лучше начинать сверлить по шву между кирпичами. Такой подход позволит сократить полезное время, а само отверстие будет максимально аккуратным.

Кронштейны фиксируются по предварительно выполненной разметке, выравниваются с помощью строительного уровня, а затем надежно закрепляются болтами. Наружный блок должен устанавливаться таким образом, чтобы между радиатором и поверхностью стеновой конструкции находилось не меньше 10 см. Подключение и последующий запуск системы осуществляются чуть позже, после чего заделываются образовавшиеся зазоры. Убедившись в надежности фиксации блока, можно начинать следующий этап.

Внутренний блок

При установке промышленных кондиционеров нужно разбираться не только в устройстве внешнего блока, но и внутреннего.

Такая часть системы состоит из следующих деталей:

Принцип работы кондиционера, сплит-системы

Для формирования общего представления об организации внутреннего устройства, и перед тем устанавливать кондиционер, рекомендуем рассмотреть принцип работы системы. Климатическое устройство состоит из 2-х равноценных блоков – компрессорного и испарительного. Они подключены друг к другу специальными переходниками, патрубками и трубками.

Хладагент под высоким давлением направляется в испарительную часть. Затем происходит расширение фреона, его постепенное закипание и парообразование. Именно этот холодный пар и поглощает теплоту воздуха. Климатическая установка работает с активным образованием водного конденсата, оседающего на специальном радиаторе. На завершающем этапе вода выводится из здания по специальной трубке.

В процессе работы компрессором откачиваются испарения фреона. Давление внутри блока повышается встроенным насосом. Постепенно хладагент под действием температуры из жидкого состояния переходит в парообразное. Плотный «туман» направляется в камеру конденсата для постепенного охлаждения (для этих целей используется небольшой вентилятор) и перехода в жидкое состояние. Затем круг замыкается и процесс зацикливается.

Эффективность и продолжительность функционирования кондиционера дома, а также количество потребляемой прибором электроэнергии определяются интенсивностью эксплуатации агрегата, климатическими особенностями региона. Если в комнате около климатического устройства находится обогреватель, уровень потребляемой электроэнергии увеличивается, что чревато выходом аппарата из строя. Спровоцировать поломку может даже обычная пыль. Комнате предписана регулярная влажная уборка.

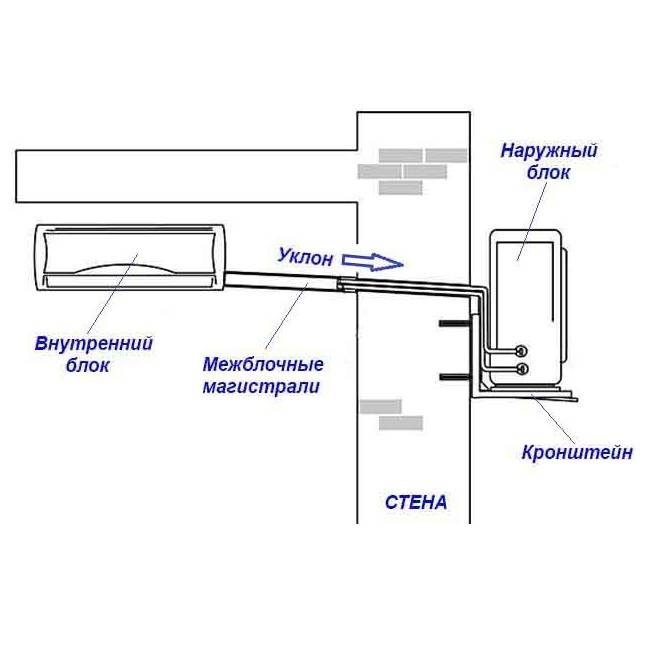

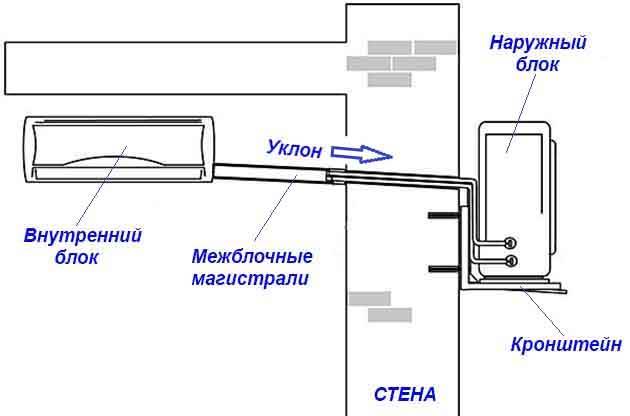

Функциональная схема работы климатического прибора

Соединительные муфты и стыки требуют герметизации в обязательном порядке дабы нивелировать вероятность испарения фреона или другого хладагента. Установка внешнего блока кондиционера выполняется таким образом, чтобы по уровню он находился ниже внутренней части агрегата. Наружный узел располагают в затемненном месте, вдали от солнечных лучей.

От соблюдения базовых рекомендаций, указанных выше, зависит комфорт микроклимата в доме и бесперебойное функционирование климатического аппарата.

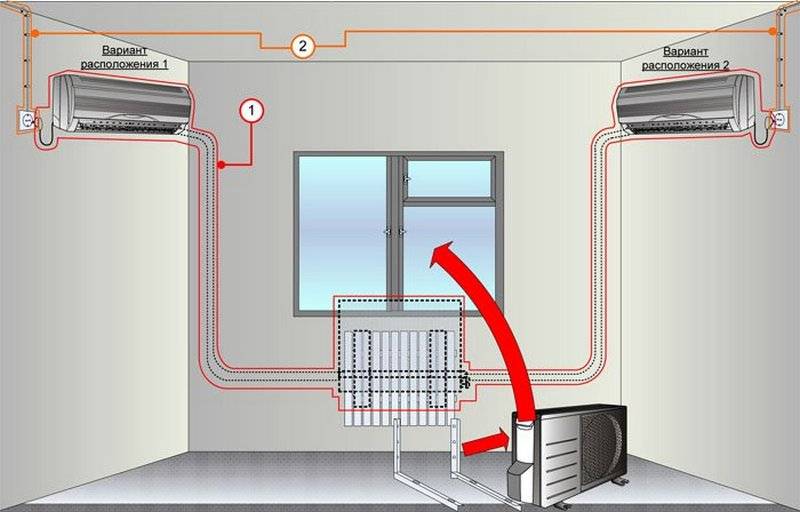

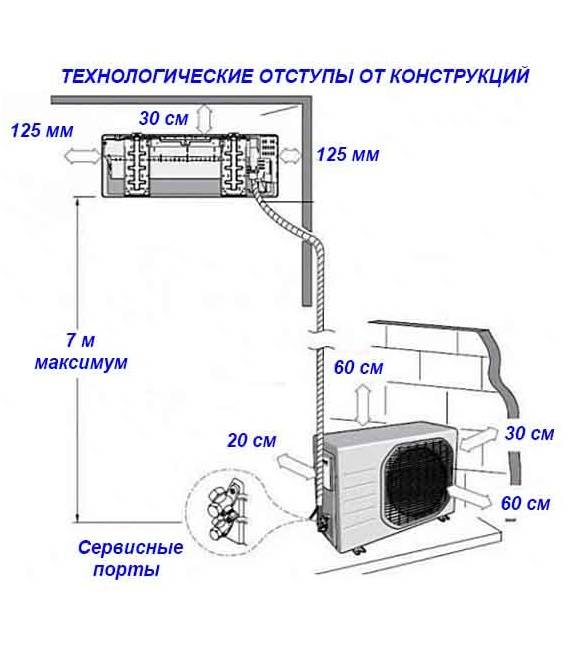

Основные требования к монтажу

Правильная схема монтажа поможет установить в квартире сплит-систему. Перед установкой изучают нормы и требования к монтажу такого оборудования.

Внутреннего блока

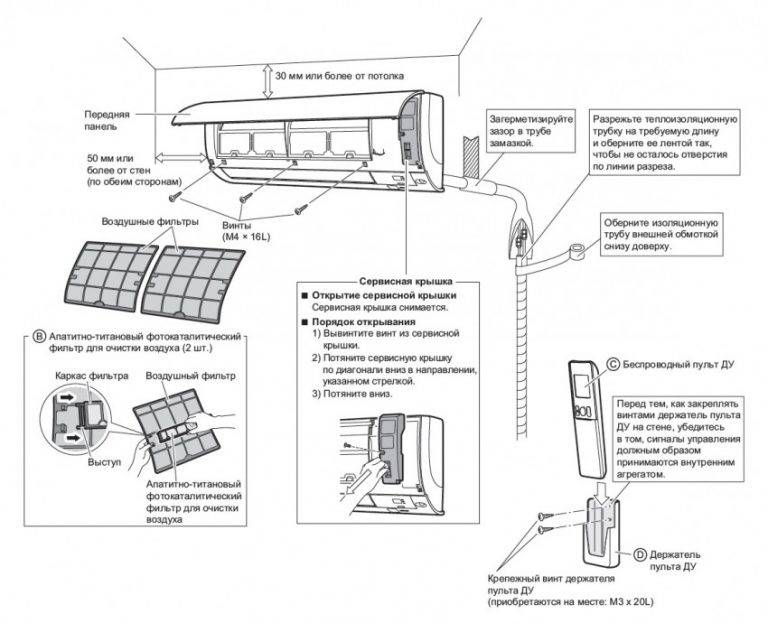

При монтаже внутреннего блока учитываются следующие особенности:

Внешнего блока

Перед монтажом наружного блока следует ознакомиться со следующими требованиями к установке:

Какие бывают кондиционеры

Разновидностей кондиционеров существует достаточно много. Если для установки некоторых из них практически не придется прилагать усилий, то с другими нужно будет изрядно повозиться. Кондиционеры бывают такие:

Устройства оконного типа являются самыми дешевыми и примитивными. Их легко установить, но они маломощные и поэтому качественно охладить большое помещение при помощи такой техники невозможно.

Настенные кондиционеры или сплит-системы являются самыми популярными для бытового пользования. Их можно выбрать любого подходящего дизайна и по любой цене: от дешевых китайских, до дорогих брендовых моделей.

Напольная климатическая техника применяется там, где нельзя установить кондиционер на стене. Например, в зданиях со значительным остеклением поверхностей. Эти кондиционеры хорошо охлаждают, а при необходимости и прогревают комнату.

Настенно-потолочные устройства используются в комнатах без подвесных потолков или в помещениях продолговатой формы. Струя воздуха рассекается по поверхности стен и потолка, при этом качественно охлаждая помещение.

Напольно-потолочные системы можно устанавливать в помещениях самой замысловатой формы. Поток воздуха комфортной температуры максимально охватывает всю площадь. Монтировать такие кондиционеры можно на потолке и около пола – это не влияет на качество работы.

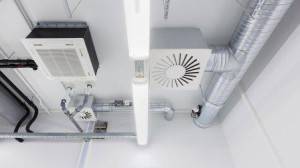

Кассетный кондиционер

Кассетные кондиционеры одновременно дают четыре равнозначных потока охлажденного воздуха, что позволяет очень быстро сделать температуру помещения комфортной. Такие устройства чаще используют в нежилых помещениях.

Колонные системы устанавливаются в больших зданиях, которые имеют историческую или другую ценность. Такие устройства не нужно крепить, следовательно, поверхность стен не деформируется.

Канальные системы позволяют одновременно кондиционировать несколько помещений. За счет скрытых коммуникаций такое устройство легко вписать в любой интерьер. Большим достоинством данного вида является возможность подмеса свежего воздуха.

Мульти сплит-системы монтируются в тех зданиях, где нежелательно нагромождать много внешних блоков на фасад. Один такой внешний блок способен обслужить до десятка внутренних блоков. Стоимость таких кондиционеров на порядок выше, чем обычной сплит-системы.

Мультизональные системы используются для кондиционирования огромных помещений, таких как торговые центры, увеселительные заведения, больницы и школы.

Прецизионные системы предназначены для коммерческих целей. Они рассчитаны на круглогодичную работу, без выключения. Такие устройства с успехом применяют в различных хранилищах, операционных больниц и других зданиях специального назначения.

Принцип действия

Перед тем как приступить к самостоятельному монтажу системы кондиционирования, следует разобраться с тонкостями ее работы. Это нужно для правильного распределения важных узлов с целью достижения лучшего КПД. Ключевыми составляющими каждого кондиционера является компрессор и испарительный блок, которые соединены посредством трубок.

Первый элемент устанавливается снаружи дома, на балконе или наружной стене, а второй — непосредственно внутри. Элитные модели промышленного типа оснащены не одним внутренним блоком, а сразу несколькими, которые взаимодействуют с одним мощным компрессором.

Испарительный блок предназначен для поглощения тепла посредством подачи хладагента в камеру. Оказываясь в резервуаре, вещество начинает расширяться, а затем закипать, образуя теплопоглощающие пары. Такой процесс сопровождается выделением водяного конденсата, который в итоге оседает на радиаторе. Дальше влага перемещается в емкость и выводится наружу по трубкам.

Задача компрессора заключается в откачивании образованных испарений хладагента из камеры с помощью повышения давления за насосом. Это приводит к нагреванию хладагента и его преобразованию в плотный туман. В таком состоянии рабочее вещество направляется в специальную камеру с радиатором, проходит процедуру охлаждения и снова приобретает форму жидкости. Процесс повторяется после подачи хладагента в сопло испарительного блока.

Коэффициент полезного действия системы кондиционирования и показатели энергопотребления определяются средой использования. Если возле агрегата установлены радиаторы отопления, компрессору придется расходовать гораздо больше энергии, что снижает срок его службы. Привести к поломке может обычная пыль, которая оказывается внутри оборудования, поэтому процедуру влажной уборки нужно проводить часто и тщательно. Также нельзя размещать на поверхности блока всевозможные предметы или накрывать его чем-нибудь.

Места стыков и соединений должны быть надежно защищены от испарений хладагента. Наружные составляющие устанавливаются ниже внутренних и, как правило, в самом холодном месте. Специалисты советуют размещать блок под свесами крыш или стеновых конструкций, где присутствует тень. Простые рекомендации положительно повлияют на монтаж кондиционирования.

Инструмент, комплектующие для установки устройства

Оборудование для установки кондиционеров включает в себя целый ряд специализированной техники, позволяющей без труда оснастить блоки необходимыми комплектующими для полноценной работы. Так, может потребоваться трубогиб и труборез – устройства позволяют изменить конфигурацию трубы без сопутствующих повреждений и, не образовывая стружку, так как есть риск попадания её в фильтрующую систему. Манометрическая станция позволяет контролировать уровень давления хладагента. Монтаж и установка кондиционеров включает в себя необходимость контроля герметичности системы перед заправкой фреоном, для этого применяется вакуумметр.

Занимаясь монтажом самостоятельно, необходимо приобрести комплект для установки кондиционера. Сегодня есть готовые наборы, которые включают в себя все нужные детали и элементы для полноценного соединения блоков и настройки их работы без потери эффективности системы. Как правило, туда входят соединительные гайки разных размеров, теплоизоляционный материал и медные трубки, шланг, выполняющий функцию дренажа, а также два кронштейна для монтажа наружного блока. Длина труб и дренажа подбирается с учетом конфигурации помещения, то есть можно выбрать комплектацию, подходящую под индивидуальные требования жилья.

Все расходные материалы для установки кондиционеров выбираются с учетом модели техники. Не следует также экономить на качестве соединительных труб, теплоизоляции, крепежа и фреона, так как от этого напрямую зависит продолжительность работы системы кондиционирования и отсутствие необходимости в ремонте, что может повлечь за собой лишние расходы.

Установка и обслуживание кондиционеров при соблюдении регулярности поможет избежать таких последствий, нужно лишь периодически выполнять чистку системы и следить за уровнем в ней фреона.

Особенности монтажа

В комплекте с кондиционером обычно идёт монтажная пластина, необходимая для крепления внутреннего блока устройства. Схема установки кондиционера предполагает составление небольшого проекта, который определяет точное месторасположение и высоту монтажа внутреннего и наружного блоков, длину и путь прохождения соединительной трассы.

При этом важно соблюсти последовательность действий, для чего создана инструкция по установке кондиционера:

Первым делом монтируется панель на стену в определенном месте, а также на соответствующем уровне. Такие нюансы как раз и определяются на стадии проектирования. Монтажная панель устанавливается с помощью строительного уровня, что позволит получить строго горизонтальную линию. Места креплений помечаются ручкой/маркером, чтобы не потерять из виду точные межосевые расстояния.
Затем в стене нужно пробурить отверстие достаточного размера для прохождения сквозь него трасс. Если под рукой нет соответствующего оборудования, можно постараться вывести соединительные трубы через оконный проём, просверлив отверстия в раме.
Установка и ремонт кондиционеров напрямую связаны между собой: чем точнее и правильнее будут выполнены все работы, тем реже придется вызывать мастера для наладки и ремонта оборудования. Поэтому нужно учесть даже такие нюансы, как наклон отверстия для дренажа, что позволит без труда удалять скопившуюся влагу.
Установка наружного блока кондиционера требует особой внимательности из-за его большого веса. В соответствии с размером устройства к стене крепятся кронштейны

Важно, чтобы толщина металла этих элементов была достаточной, чтобы выдерживать такую нагрузку. Все работы, которые нужно выполнять на этажах выше второго, производятся только монтажниками-высотниками.

Далее осталось развальцевать трубы и закрепить концы трасс к каждому из блоков. Следует отметить, что при бурении отверстия в стене для прокладки труб минимальный диаметр составляет 5 см. В случае, если трассы будут проходить через оконную раму, то сверлится отдельное отверстие для каждой трубы. Таким образом, установка бытовых кондиционеров включает в себя несколько основных шагов и не требует значительных финансовых вложений, если уметь пользоваться инструментом.

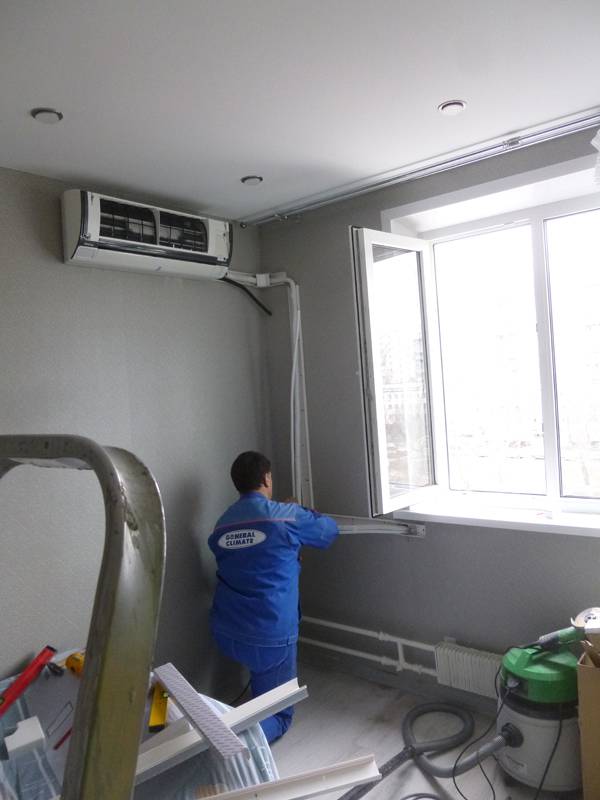

Внутренние работы

Разбираясь, где установить внутренний блок, важно учитывать одно ключевое правило: он не должен находиться за шторами, над обогревательными приборами или в комнатах, имеющими электрические помехи, которые могут вывести процессор из строя. Определившись с подходящим местом, нужно проверить стену на отсутствие каких-либо коммуникаций, таких как электрическая проводка, водопроводные или отопительные трубы

Внутренний блок оснащается собственной электропроводкой с сечением 1,5 кв. мм. Также он должен комплектоваться с платой автоматического отключения. По завершении монтажа проводки ее можно подключить к щитку на вводе, соблюдая следующую последовательность действий: желтый провод с зеленой полоской соединяется с нулевым проводом. Чтобы определить расположение нуля и фазы, нужно применить индикатор.

Медные трубы разрезаются на небольшие отрезки, оставляя запас для изгибов на 800−100 сантиметров. На этапе выгибания трубок необходимо воспользоваться специальными инструментами, предотвращающими деформации или растрескивание металлической поверхности. Также конструкцию дополнительно защищают пенополиуретановыми шлангами. Использовать поролон для теплоизоляции не рекомендуется, так как он недостаточно надежный и недолговечный.

На утепленную трубу фиксируются резьбовые фланцы, после чего начинается процесс их развальцовки

Проводя такую работу, важно быть очень аккуратным, иначе на трубках могут появиться трещины и канавки. Гайки должны легко надеваться на вальцовку, а при выполнении затяжки лучше применить динамометрический ключ

Такой подход позволит предотвратить выдавливание развальцованных соединений из гайки.
