Как подключить котел 380 на 220
Схема подключения электрокотла к сети 220 и 380 Вольт
Подключать котел к сети можно двумя способами: от розетки и через распределительную коробку. Схему более сложного варианта, мы предоставили в данной статье!
Варианты установки
Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:
Электромонтаж в однофазной сети
Как мы уже говорили, подсоединять водонагреватель к однофазной сети можно через вилку либо отдельно запитанный кабель. На первом варианте даже останавливаться нет смысла, т.к. вставить вилку в розетку сможет любой.
Что касается второго варианта, то для начала необходимо осуществить расчет сечения кабеля по току (если необходимый диаметр жил не указан в паспорте изделия), после чего подвести проводник к месту установки котла. Далее все просто – соединяем фазу, ноль и заземление с соответствующими клеммами в агрегате (на них указана маркировка). К Вашему вниманию принципиальная схема подключения электрического котла с терморегулятором в систему отопления:
Электромонтаж в трехфазной сети
Схема подключения электрического котла к трехфазной сети более сложная, но все же под силу даже новичку.
Три фазы нужно подсоединить следующим образом:
Обратите внимание на следующие нюансы:
К Вашему вниманию наглядный проект электрического отопления на двухэтажной даче с использованием котла:
Помимо этого рекомендуем просмотреть видео, на котором наглядно продемонстрировано подключение электрического котла на 380 В:
Подсоединение трехфазного электрокотла
Схема подключения электрокотла к электросети
Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.
Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.
Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.
Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт, чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.
Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома.
Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.
Схема подключения электрокотла к электросети 220 В (однофазного)
Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и Устройства защитного отключения (УЗО). Так же, в обязательном порядке к корпусу устройства подключается заземление.
Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:
Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.
В выборе необходимо отталкиваться от мощности будущего котла, а лучше всего рассчитывать с запасом, ведь в будущем, реши вы поменять котел, выбрать старшую модель (более мощную) вы уже не сможете, без серьезной переделки проводки.
Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.
Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.
Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В
Устройство защитного отключения (узо) всегда выбирается на ступень выше стоящего с ним в паре автоматического выключателя, если же вам не удается найти УЗО необходимого номинала, можете взять защиту следующей ступени, главное не брать ниже положенного.
Особых сложностей и разночтений при подключении элекрокотла на 220В обычно не возникает, переходим к трехфазному варианту.
Схема подключения электрокотла к электросети 380 В (трехфазного)
Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:
Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.
Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.
Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:
В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:
Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.
Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:
Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:
Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?
Если утеряна инструкция по подключению вашего электрокотла или просто нет возможности к ней обратиться, определить правильную схему подключения в бытовых условиях можно так:
1. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.
Либо на самом ТЭН в обязательном порядке выдавливаются его параметры:
Если же у вас не получается наверняка узнать напряжение, на которое расчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда». При этом варианте, если Тэн окажутся расчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.
Вообще, случаи бывают разные, и все их охватить в формате одной статьи очень тяжело , поэтому обязательно пишите в комментариях свои вопросы, дополнения, истории из личного опыта и практики, это будет полезно многим!
Как подключить котел 380 В к сети 220 Вольт?
Если вы купили котел, который изначально располагает к подключению к сети 380 В, то простым способом его можно подключить к 220 В.
Молодец, всегда так тоже делаю. Не греет ни хера, правда.
Так себе лайффак. Так можно перергузить сеть. Кроме того будет мотать как не в себе счетчик. Ну и мощность всё же будет значительно ниже: а это значит, что котёл будет греть непрерывно, когда потребуется больше тепла, а, например, трёхфазное питание нагревало бы до нужной температуры быстрее и нагрев периодически отключался бы, давая отдохнуть ТЭНам и проводке.
Это вопрос? Или интрига, типа подпишись через год расскажу как?
Гениально! А если нагреватель соединен элементами треугольником?
Это если тэны внутри не были скоммутированы в треугольник.
Должен этим поделиться
Проблемы на объекте с бойлером для воды, когда он включается вся электрика в доме, от распределителя, щитка и заканчивая подключённой к розеткам технике начинает, звинеть (жужать), поменяли в щите все что могли не помогло. Сказали пусть вызывают инженера из электрической компании и они смотрят что и почему. Наше предположение что питающий кабель не справляется на 3 дома и когда включаются бойлера в 2-3 домах то и происходит жужание всей электрики, но это не точно, для этого и вызвали инженеров. И вот они прислали фото ниже, и пишут что кабель для бойлера не подходит он 4.5 мм а должет по регламенту быть 10мм🤦.
Надо сказать что бойлер 15Kw и мы провели кабель сечением 16квадратных мм с запасом. Но видимо инженер не различает диаметр и сечение. Я просто в шоке. Дело происходит в Великобритании. Так что везде идиотов хватает.
На заметку
Люстра
— Подпишите, пожалуйста, акт выполненных работ, — дрожащей от усталости рукой Миша протянул бумаги.
— А ты что, уже всё сделал? — с вызовом спросил хозяин квартиры —здоровый как тот зеркальный шкаф, что Миша двигал по комнате в одиночку.
— Да. Провода уложены, к автоматам подключены, штробы зашпаклеваны, — он ещё раз бегло оглядел комнату и коридор, чтобы убедиться, что ничего не пропустил. Проводка была в стенах, все автоматы подключены и подписаны, розетки и выключатели — на отмеченных местах.
— А люстра? — указал взглядом клиент на большую коробку, лежащую в углу.
— Люстра в стоимость оплаченных услуг не входит.
— В смысле «не входит»? — голосовые вибрации клиента были такими сильными, что стеклопакеты занялись дрожью.
Обливающийся потом Миша достал из внутреннего кармана бумажку с заказом клиента и начал зачитывать перечень работ.
— Ты эту бумажку можешь себе в задницу засунуть. Пока люстру не повесишь, я тебе ничего не подпишу!
Миша сделал протяжный вздох, колени его предательски задрожали, а во рту появилась такая сухость, что голос стал тихим и совершенно бесцветным.
— Сборка, монтаж и подключение люстры — это отдельная услуга. Эта работа требует времени. В счёте её нет. Вы будете её оплачивать?
— Ты хочешь сказать, что просто уйдёшь и оставишь меня без света?! — напряжение в словах клиента нарастало, голос приобретал физическую форму, превращался в хлыст, от которого щуплому, обессилевшему от работы, Мише хотелось забиться в угол.
— Я ни хрена тебе оплачивать не буду! А люстру ты повесишь.
Миша украдкой глянул на свой телефон с треснутым экраном. На часах было десять вечера, на дворе суббота. Делать нечего. Если клиент не подпишет бумаги, работа не будет считаться принятой, контора не заплатит Мише деньги. Начнутся долгие разбирательства, а у него кредит, сына в школу собирать, оплачивать коммуналку. Он опустил на пол чемодан с перфоратором внутри, достал из лежащей на полу сумки отвёртки, подошёл к коробке с люстрой и распаковал её.
Внутри лежало что-то жутко дорогое и совершенно не поддающееся пониманию — как картины Босха. Инструкция представляла собой небольшой томик на английском, шведском и китайском языках.
Миша сделал первое, в чём был совершенно уверен: просверлил дырку в потолке и вкрутил анкерный болт. Дальше начались танцы с бубном, молитвы и невидимые слёзы, которые капали внутри мастера. Он молча собирал люстру три часа и всё это время в его голове звучала одна и та же мысль: «ненавижу эту работу, будь проклята эта люстра, ненавижу эту работу, будь проклята эта люстра, ненавижу…».
В конечном итоге композиция выглядела очень красиво и современно, правда, светила как-то тускло.
— А чего света так мало? — удивился клиент.
— Понятия не имею. Это же ваша люстра, — еле слышно произнёс Миша, собирая инструмент.
— Может провода слабые? Электричества мало выдают? Вы, наверняка, покупаете самые дешёвые, а всучиваете как дорогие, — выплевывал клиент слова, пропитанные презрением.
Миша умоляюще посмотрел на него.
Акты были подписаны в половине третьего ночи, когда хозяин проверил каждую розетку, каждый автомат и каждый выключатель по три раза. Перед уходом Миша случайно наступил ему на ногу.
— Ц, — досадливо цыкнул клиент, глядя на белый след, оставленный на начищенных до блеска туфлях.
— Извините, — устало буркнул Миша.
В этот момент люстра как будто стала гореть чуточку ярче.
— Вали уже, — указал хозяин квартиры на дверь, и Миша свалил.
Семья придирчивого клиента въехала в квартиру через неделю. Молодая жена первым делом оценила люстру. Она была вишенкой на этом торте, испечённом из современного ремонта и дорогой мебели.
— Нравится? — гордо улыбаясь, спросил мужчина.
Затем она походила по комнате, зашла на кухню и в санузел. На протяжении всего обхода девушка не снимала пальто.
— Слушай, а когда тут отопление дадут? — спросила она между делом.
— Так дали же, неделю назад, — он подошёл к батарее и, дотронувшись рукой, резко отдернул её, обжёгшись.
— Да? А так холодно, я аж дрожу, — она потёрла свои плечи.
— Это просто от шока, — улыбнулся мужчина.
В квартире было в этот момент очень светло. Люстра, кажется, начала работать на полную мощь.
Через неделю он и сам почувствовал, что климат в квартире далёк от комфортного и решил нанести визит в управляющую компанию. Те проверили показатели, сделали расчёт по метражу квартиры и заявили, что температура должна достигать тридцати градусов.
— Впору окна открывать, — отшутился председатель, после того как лично пришёл с термометром для проверки.
Хозяин скрипнул зубами, но не смог больше ничего предъявить, лишь на прощание что-то буркнул о бардаке.
Постепенно жильцы привыкли ходить дома в шерстяных носках и кофтах. Жена, правда, постоянно находилась в состоянии какого-то недуга: то зубы у неё разболятся, то температура под вечер пробьёт отметку в тридцать восемь, то волосы начнут выпадать, забивая слив в ванной. Муж тоже чувствовал дискомфорт: внезапно вылез геморрой, по ночам стал мучить гастрит, да и зрение, кажется, начало подводить. Но он держал это всё в себе.
Со временем он стал замечать, что в момент какой-либо неприятности их квартира буквально сияла, словно залитая солнцем, и это жутко раздражало. Люстра горела так ярко, что глаза начинали болеть. Приходилось её выключать и сидеть в темноте. Он даже сменил лампочки на более тусклые, но и это не помогало.
Как-то днём из-за плохого самочувствия он работал из дома. Это был день важной сделки, и мужчина занимался ею по телефону. В пиковый момент, когда всё начало идти не по плану, и заказчик стал «включать заднюю», лампочки на люстре ярко вспыхнули. Хозяин, продолжая разговор, подошёл к выключателю и несколько раз щёлкнул им, но люстра продолжала сиять.
Чем больше заказчик в телефоне «закручивал гайки», тем ярче становился свет в квартире, словно он управлял им с той стороны линии. В решающий момент, когда сделка окончательно срывалась, словно рекордный окунь с крючка, энергосберегающие лампочки начали взрываться как новогодние хлопушки и осыпаться на пол горячим стеклом. Мужчина отпрыгнул в угол испуганной кошкой и сидел там около сорока минут в полной темноте, пока с работы не пришла его супруга.
― Может нам выкинуть эту люстру? ― спросила она у мужа на кухне.
― Да она стоит, как половина мебели!
― Ты видел, какие счета пришли за электричества?! Словно мы целую улицу освещаем. Мне не по себе от неё. Какое-то чувство, словно она вытягивает из меня жизненные силы и удачу, ― женщина говорила, а её голос дрожал. Мужчина смотрел в её глаза, обведённые чёрными кругами, трогал взглядом новые морщинки на молодом лице жены и понимал, что сам чувствует то же самое.
― Я поставлю самые дорогие лампочки и всё будет нормально.
Она тяжело вздохнула:
― Тогда я приглашу сюда этого урода, что вешал нам её, и спрошу, что он думает по этому поводу! Наверняка он что-то подкрутил в щитке.
Она пожала плечами и ушла из дома. Она теперь старалась приходить лишь ближе к ночи, находя предлоги задержаться на работе.
― Алло! Ваша фирма мне электрику делала, ― он назвал адрес, ― пришлите мастера, который здесь работал.
― А он уволился, ― сообщил менеджер.
― Как уволился? Дайте его номер.
В итоге, ничего не добившись, мужчина пригласил электрика из управляющей компании. Тот проверил всю квартиру, но лишь развёл руками ― всё в порядке.
Прошло полгода. Жена исхудала, стала чаще оставаться у тёщи. Сам мужчина закрыл бизнес, устроился руководителем в какую-то шарашкину контору, где постоянно задерживали зарплату и нагружали работой. Дома всегда стоял холод, белые стены удручали, казались решётками камеры.
В какой-то момент всё стало невыносимым, особенно этот раздражающий яркий свет. Однажды, когда мужчина обнаружил, что потерял кошелек со всей снятой с банковской карты наличкой, а люстра издевательски сияла, как новогодняя ёлка, он сорвал её с потолка и швырнул в стену, но она продолжала сиять. Тогда он раздавил ногами все лампочки, но в ответ загорелся каркас. Он начал кричать и ломать конструкцию. Чем сильней он выходил из себя, тем ярче становилось в комнате. В какой-то момент сами стены начали излучать свет. Тогда мужчина впервые схватил в руки молоток и принялся разбивать их, разыскивая замурованные провода. Он вырвал их все до одного, но квартира продолжала сверкать.
Обессиленный, он схватил дрожащим руками телефон и начал искать номер того мастера, что делал ему проводку. Он обзвонил десятки номеров прежде, чем нашел нужный.
― Приди, прошу, сделай что-нибудь, ― мычал он в трубку.
― Я больше там не работаю, ― легко ответил Миша.
― Плевать! Я заплачу любые деньги. Только сделай так, чтобы свет перестал гореть!
Электрик помолчал некоторое время, а потом удивленно ответил:
Когда он пришёл по знакомом адресу и застал совершенно разбитую квартиру и точно такого же разбитого хозяина, то был немного шокирован. Клиент с заплаканными глазами буквально совал деньги электрику, чтобы тот начал работать. Миша заменил все провода, розетки и выключатели и за отдельную плату, как на том настоял хозяин, повесил всего одну лампочку — прямо так, на проводе.
― Ничего-ничего. Пусть будет.
Перед уходом мастер услышал тихое искреннее: «Спасибо».
― Вам спасибо, ― усмехнулся он, засовывая деньги в бумажник, ― если бы не ваш заказ тогда, я бы никогда не уволился с этой чёртовой работы. Теперь работаю на себя, беру предоплату. Если чувствую, что клиент неадекватный, разворачиваюсь ещё в момент подписания договора.
― Ясно! Надеюсь, что теперь всё будет хорошо. И простите меня за прошлый раз.
Миша вышел в коридор, абсолютно поражённый произошедшим. Он, разумеется, не поверил рассказу мужчины о люстре и решил, что тот просто тронулся рассудком после потери бизнеса. На всякий случай он подошёл к щитку на этаже, из которого шёл вводной кабель в квартиру и удивился еще больше: всё это время рычажок главного автомата был опущен. Он забыл его поднять в прошлый раз, да так и ушёл. В квартиру всё это время не подавался ток.
Ответ на пост «Один аспект отечественного бизнеса, кто виноват?»
Понадобился мне вчера провод для подключения прибора на 5 кВт. Путем нехитрых расчетов был выбран ПВС 3х2,5.
Зашёл в магазин, купил, вечером решил собрать удлинитель. Начинаю зачищать жилы и начинают меня грызть сомнения, что провод выдержит нагрузку, слишком тонкий. При измерении площади, если провод многожильный, нужно распушить его, посчитать количество жилок в пучке. Измерить диаметр одной жилки, вычислить ее площадь сечения S. Потом, сложив площади всех жилок, определить общую площадь сечения многожильного провода.
Площадь круга в голову забита со школы S = π * r².
Достаю штангенциркуль и охреневаю, в проводе 16 жил диаметром 0.25мм. S=3.14*0.125²*16
Получилось 0.78мм². Эту хрень продают вместо положенных 2.5мм². На изоляции провода как положено была надпись
Провод конечно сдал. Пришлось идти в специализированный магазин за новым, но и там был точно такой или похожий, с меньшим сечением. Когда обратился к продавцу, есть ли нормальный, мне объяснили, что провод на витрине по ТУ, а есть по ГОСТу, на стенде его нет, но на складе числится и если нужен, то продадут.
Так что при покупке провода не верьте тому, что пишут и пользуйтесь штангенциркулем.
Проблема старых электроподстанций в деревнях
Ребята, держащие конюшню (6 лошадей), а также личное подсобное хозяйство (ЛПХ: у них и свинки, и овцы, и куры и т.д.) вдвоём, говорят, что на их участок выделено всего 5 кВт. А хозяйство в веке информационных технологий может требовать значительно больше.
Интересовался у ребят, пробовали ли они разговаривать с сельсоветом или с соседями. С сельсоветом пробовали. Итог: могут поменять подстанцию, но неизвестно когда. Насчёт соседей не уточнял, но об этом ниже.
Жители деревни могут собрать необходимую сумму и купить подстанцию самостоятельно. Подстанция становится государственной, пусть и купленная на деньги жителей. Но есть один неприятный момент: обязательно найдутся люди, которые скажут, что они в деревне бывают, как у нас говорят, «разы в гады» и не станут сбрасываться (как и те, которых всё устраивает), но при этом когда подстанцию введут в эксплуатацию, они преспокойно будут пользоваться выделяемой мощностью. Тут гляди и построить дом для постоянного проживания захочется, раз вся почва подготовлена чужими руками (кто же хочет вытаскивать каштаны из огня?). Но это ведь не честно, не правда ли?
В Беларуси возможно создавать товарищества по подключению газа. Если кто-то хочет подключиться к газовой трубе после того, как все подключились, то он должен заплатить в товарищество установленную товариществом сумму за подключение (не знаю всех подробностей, но я так понимаю, что равные части этой суммы должны быть возвращены всем, кто создал товарищество, дабы распределение затрат было равным и справедливым). Для электроподстанций нет закона, позволяющего создавать товарищества (а очень зря, так как это могло бы решить проблему).
#Стихиявдоме. Ч.6 Подключаем электричество и бурим скважину на участке
Задержался я с постами про наши события на стройке. Виной тому начало строительного сезона. Уже и закупиться успели частично, и пару раз съездить поделать дела, и даже на гвоздь наступить. Все как у всех)
В этот раз расскажу про свет и воду. Куда ж без них, да?
Оказывается тут может происходить какая-то магия по славу портал-тп.рф (и это вовсе не то, что вы могли бы подумать!):
— Подаем заявку на подключение через эти ваши интернеты;
— В ответ нам присылают технические условия на выполнение;
— Вы-ы-ы-ыполняем и не забываем фотографировать процесс, дабы потом убедительно слать фотки на проверку, что, мол, все сделали по заветам энергоснабжающей организации;

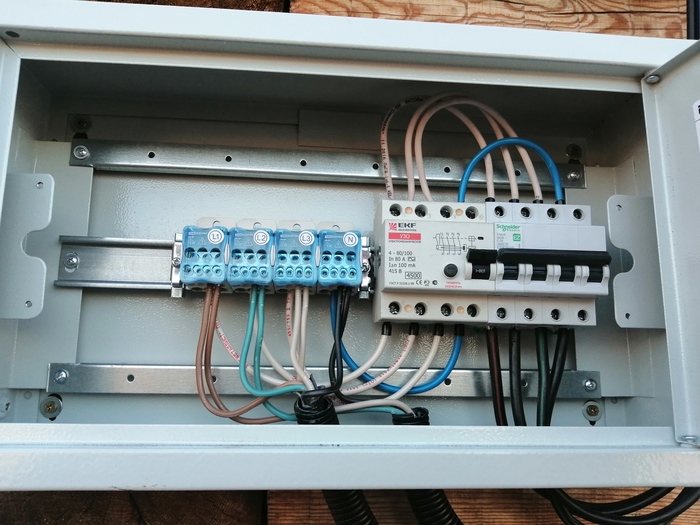

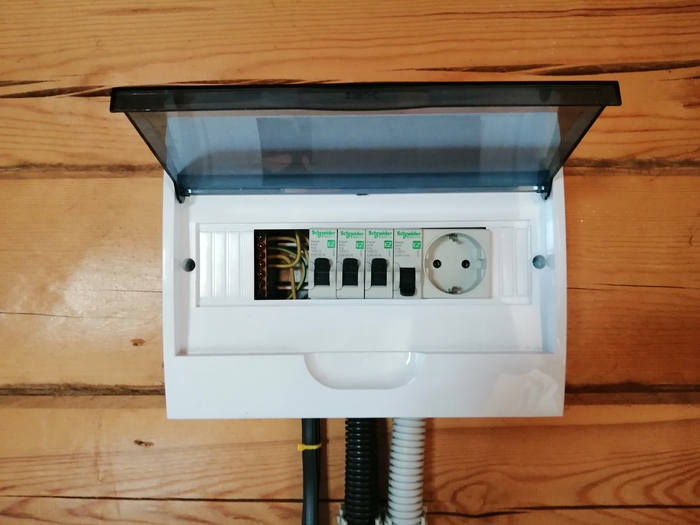

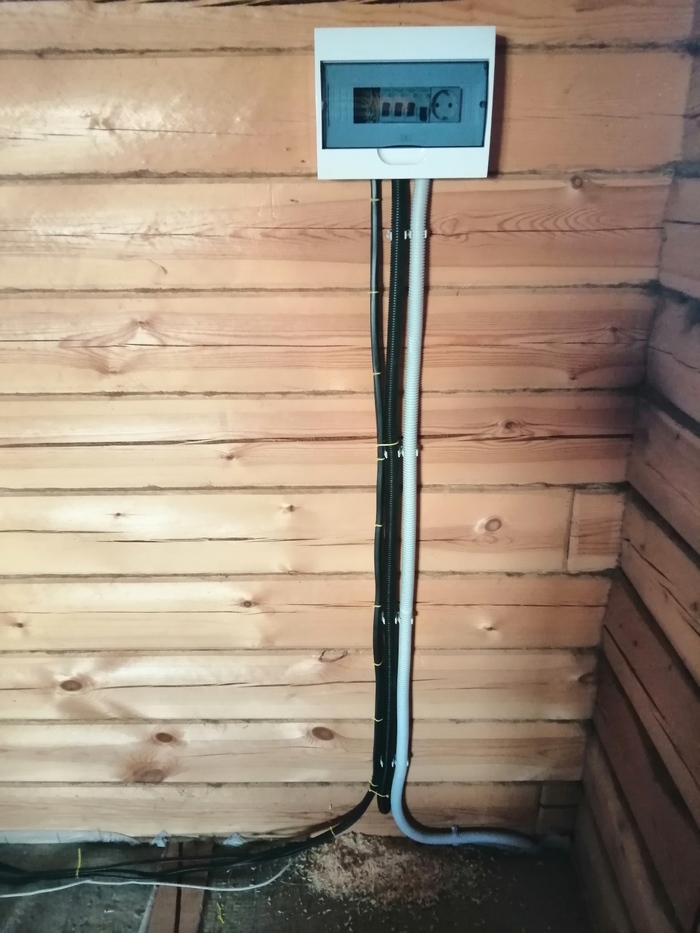

— Приезжают бравые мужички, карабкаются на столб, и присоединяют ваши провода;

Все, новое достижение «Одно из благ цивилизации» открыто!
Нас уже было не остановить! Начала пора буриться. Не нефть конечно. Но вода тоже ценный ресурс.
Приехала бурилка с трубами. Стали, значит, нам воду добывать. Первый водоносный слой у нас оказался на 9-11 метрах. Второй на 23. Примерно, плюс-минус метр было и у соседей.
Стоп-стоп-стоп! Что-то тут не так! Да, я не забыл накрыть трубу пакетиком и обмотать скотчем для надежности, дабы туда ненароком какая фигня не попала. Но все равно что-то тут не то.
Берем насос, трос, трубу и закидываем в скважину. ВЖУХ! И готово.
Что за ропот в наших стройных рядах?! Ладно, все было не так.
Обратный клапан не ставил на этом этапе, т.к. в планах было оставить насос зимовать в скважине. Таким образом, вода в трубе не задерживалась, что исключало промерзание.
Наши затраты на данный этап:
— Выполнение ТУ на свет 27 000 р.
— Скважина (бурение) 35 500 р.
— Насос для скважины 8 300 р.
— Муфта ПНД 32х1 НР 61 р.
— Трос нержавейка 5мм 20м 800 р.
— Фиксаторы троса 104 р.
— Труба ПНД 32мм для скважины 800 р.
— Гравий 5-20 5т 10 000 р.
— Чернозем 5т 5 500 р.
— УШМ Makita GA5030K 4 097 р.
— Шланг пятислойный Поток-200 (3/4* 25 метров) 2 305 р.
Затраты на этап: 88 827 р.
Итого затраты: 355 996 р.
P.s. Так трогательно читать комментарии к предыдущим постам! Народ переживает за нас, дурачков этаких. Советует. Жизни учит. Спасибо вам, мы все читаем и записываем)
Шаг 2. Как самому оформить и подключить ЭЛЕКТРИЧЕСТВО за 550 рублей
Сегодня мы поговорим как быстро и правильно оформить заявку на технологическое подключение (ТП) за 550 рублей.
В момент, когда Вы будете проводить сделку по покупке участка в МФЦ, попросите у сотрудника МФЦ сделать Вам выписку из ЕГРН (Единый государственный реестр недвижимости), уже зарегистрированного на Вас участка. Сразу бы порекомендовал взять выписку из ПЗЗ (правил землепользования и застройки) или ГПЗУ (градостроительный план земельного участка), я бы взял второе, т.к. он выдается на 3 года и в нем есть вся информация по вашему участку. ПЗЗ или ГПЗУ можно в дальнейшем получить и через госуслуги, эти документы нам в дальнейшем понадобится для подачи уведомления о планируемом строительстве.
Сегодня за сумму в 550 рублей могут подключиться физические лица:
Если все эти условия выполняются, то Вы смело можете выполнить технологическое подключение на льготных условиях за 550р.
1. В первом приближении поискать линии электропередач с помощью карт гугла или яндекса.
2. Если участок заинтересовал, то уже на месте посмотреть линии электропередач и узнать на чьём балансе данные линии, т.к не всегда их передают на баланс электросетевого хозяйства. Эту информацию можно узнать у собственников ближайших участков или в местной администрации (узнать эту информацию важно, т.к собственники частных линий нередко спекулируют на этой теме и значительно завышают стоимость подключения).
Теперь надо подготовить пакет документов, которые мы будем прикреплять в ходе оформления заявки на технологическое подключение:
Ситуационный план я сделал с помощью скриншота публичной кадастровой карты, главное указать место расположения участка с привязкой к прилегающим дорогам и улицам, как пример:
Так как участок находится в ленинградской области, я покажу пример оформления заявки на сайте Ленэнерго, это ничем не будет отличаться от других областей, только интерфейсом. Также данный процесс оформления заявки можно посмотреть на видео, начиная с 04:16 минуты, под видео есть таймкоды:
Всё. Заявка создана. После подачи заявки на ТП сетевая организация в течение 3 рабочих дней рассмотрит Ваше заявление и в случае недостаточности данных направит оповещение о необходимости предоставления документов или сведений. В случае непредоставления недостающих сведений и документов заявка будет аннулирована в течение 20 рабочих дней. Если все документы в порядке, сетевая организация в течение 10 рабочих дней подготовит и предоставит Вам на подпись в Личном кабинете клиента следующие документы:
• условия типового договора об осуществлении технологического присоединения;
• счет для внесения платы за технологическое присоединение;
• технические условия, содержащие перечень мероприятий по технологическому присоединению и срок выполнения мероприятий по технологическому присоединению со стороны заявителя и сетевой организации;
• инструкцию, содержащую последовательный перечень мероприятий, обеспечивающих безопасное осуществление действиями заявителя фактического присоединения и фактического приема напряжения и мощности;
• проект договора, обеспечивающего продажу электрической энергии (мощности) на розничном рынке.
А теперь самое главное и приятное, я этого не застал, сделав ТП немного раньше, но соседи по участкам так уже подключались.
Договор технологического присоединения заключается путем оплаты счета для внесения платы за технологическое присоединение. Вам необходимо оплатить счет в своем личном кабинете в течение 5 рабочих дней со дня выставления сетевой организацией. Обязательно перед оплатой ознакомьтесь с договором и техническими условиями, чтобы там была сумма в 550р, если окажется больше, оплату проводить не стоит, т.к Вы автоматически подпишите данный договор.
После выполнения сетевой организацией ТП, она составляет и размещает в вашем личном кабинете следующие документы:
• Акт о выполнении технических условий;
• Акт допуска прибора учета;
• Акт об осуществлении технологического присоединения.
Подписание актов с Вашей стороны не требуется. Для открытия счета в сбытовой компании необходимо приложить документы, которые прикладывались при подаче заявки на ТП вместе с документами от сетевой организации, можно уточнить перечень документов непосредственно у своей сбытовой компании. На этом всё. До скорых встреч.
Перенос ввода электричества
Итак, продолжаю строить.
Ввиду неудобства и нарушения ПУЭ, решил я перенести ввод электричества из дома в уличный распред щиток.
Ранее СИП со столба заходил прямо в дом, что потенциально пожароопасно, потому что СИП в полиэтиленовой изоляции, которая горит.
Вот совсем старая фотка, для наглядности как был подключен СИП.
СИП, вводной автомат и противопожарное УЗО я вытащил на улицу. Купил 2 новых 4-х полюсных автомата Schneider: один в уличный щиток, второй в щиток в доме. Второй автомат установлен для того, чтобы была возможность оперативно обесточить щит в доме и не бежать на улицу.
Уличный щиток получился вот такой.
УЗО поменять на Schneider в планах, т.к. денег на него пока нет (
4500-5000 руб.), сделать это хочу потому, что в процессе эксплуатации было обнаружено нарушение селективности сработки УЗО (вышестоящий срабатывал раньше нижестоящих). По этой же причине был заменен вводной автомат.
Далее по щитку. Из УЗО все фазы и 0 заходят в кросс-модули, сделано это для удобства отведения 3-х фазных линий: на первый этаж, на второй этаж (в отдельный щиток), котельную, гараж и т.д.
Вот так сейчас выглядит общий план щитка снаружи. Видно ввод и две отходящих линии: на первый и второй этажи.
Временный щиток на втором этаже.
В этом году буду делать забор, парковку (объемная георешетка+щебень), доделывать крыльцо. С кредитом месяц назад расстался, теперь можно быстрее строить.
По просьбам трудящихся попробую запилить про импульсные выключатели. У многих, кто делает у себя в квартире или в доме ремонт возникает вопрос, как увеличить уровень комфорта, прежде всего в управлении освещением. В первую очередь это касается лестниц, длинных коридоров – выключатели как минимум в начале и в конце, спален – управление светом у входа, как обычно и у кровати, когда лег и лениво вставать. В общем начинающим последователям ЛЛ посвящается…
Впервые я задумался об управлении светом много лет назад, делая ремонт в квартире. Первое, что приходит на ум – это проходные или как некоторые их называют, перекрестные выключатели, но в этом случае сильно увеличивается количество проводов, которые необходимо протянуть между выключателями, причем прямо таки в геометрической прогрессии, и если выключателей больше двух, то их подключение та еще задачка – без поллитра точно не разобраться. Поскольку ремонт не предполагал перекладывания проводки, поставил радиоуправляемые Ноолайт – для передатчика, который ставится за выключателем в подрозетник есть несколько вариантов: с питанием от 220В – нужно переключать в распред коробке, поскольку в подрозетник обычно только разрыв фазы идет, ноля нет, вариант второй – с питанием от батарейки – менять каждые два-три года, в зависимости от частоты использования. В любом из двух случаев люстра (или каждая из нескольких) подключается через радиореле, которое привязывается к конкретному (или нескольким конкретным) выключателям. Плюс то, что можно сделать не перетягивая особо кабели, есть плоские выключатели на батарейках, которые можно приклеить к стене на двусторонний скотч. Из минусов все же стоимость, не гибкость решения, разные выключатели (разный дизайн – если к передатчику в подрозетниках можно подключать свои выключатели, причем есть передатчики, поддерживающие обычные выключатели с фиксацией положения, то те, которые можно приклеить к стене на батарейках, только одного вида, были типа W59 от Шнайдера). Давно не смотрел Ноолайт, возможно что-то поменялось.
В следующей квартире делал ремонт с заменой проводки, поэтому делал освещение на импульсных реле, устанавливаемых на DIN-рейку от ABB (на самом деле и у других производителей есть, но я делал весь щит на ABB – достаточно удобно. Когда проектировал электрику в дом родителей брал Легранд – ни чем не хуже). На тот момент одно реле стоило порядка 1200 рублей. В этом случае все сходится в щите, но и здесь возможно оптимизировать – обычно для комнаты идут три кабеля, первый 3х2,5 кв.мм. для розеток, второй 3х1,5 для выключателя (один трехжильный кабель позволяет подключить фактически два импульсных выключателя, поскольку по кабелю от выключателя к реле идет фактически импульс 220В, то одну жилу отдаем под фазу, на каждую оставшеюся подключаем управляющий вход реле) и третий 3х1,5 для люстры. Здесь важная оговорка, при наличии в комнате мощных или важных потребителей, например кухня с кучей бытовой техники, бойлеры, кондиционеры и т.п. – отдельные линии на них. В этом случае выключатели должны быть без фиксации (кнопка выключателя после нажатия не фиксируется, а возвращается). Такие выключатели есть не во всех сериях и не у всех производителей. У некоторых возможна переделка обычных выключателей в выключатели без фиксации установкой пружины. Из дешевых точно есть у Шнайдера в серии Valena. В комнате кабели от всех выключателей собираются в распред короке, соединяются параллельно и соединяются с кабелем, идущим в щит к импульсному реле. В целом такой подход не плох, но есть минусы, те которые уже написал, плюс еще то, что щит разрастается, если источников света в комнате много, то увеличивается количество кабелей к щиту – обычно самые длинные и количество импульсных реле в щите. Также не помню ни одних импульсных реле на DIN рейку из доступных, поддерживающих доп функционал, типа сценарии, подсчёт потребленной мощности, управление из приложения на телефоне. Если все это хочется, то в данном варианте расходы растут в геометрической прогрессии.
