Как подключить механическое реле времени

Как подключить реле времени: циклическое, механическое и электронное

Известно множество электрических приборов и образцов промышленного оборудования, отличающихся прерывистым циклом эксплуатации. Они включаются на определенное время, по истечении которого требуется снять с них электрическое напряжение. Владельцу приходится постоянно отвлекаться, следя за подключенными к источнику изделиями. Выполнять эту функцию могут современные реле времени, позволяющие автоматически отключать нагрузку от сети по истечении фиксированного временного промежутка (его называют выдержкой). Задать его может сам пользователь, заранее вычислив нужный момент выключения потребителя.

Что такое реле времени

Реле времени предназначено для отключения/включения питания через определенные временные периоды

Временное реле представляет собой электромеханическое (электронное) устройство, основное назначение которого состоит в автоматическом отключении нагрузки с некоторой задержкой. Приборы этого класса широко применяются в электросетях промышленных установок, позволяя управлять режимами их работы без помощи человека. Кроме того, реле времени используются в быту, обеспечивая своевременное снятие напряжения 220 Вольт с подключенных через них приборов. В качестве таких нагрузок могут использоваться:

Использование современных приборов с временной задержкой позволяет существенно снизить энергопотребление и облегчить жизнь рядового человека.

Первые образцы – механические прототипы этих устройств – были разработаны еще в середине XIX века. Они управляли включением и выключением линий развивающейся тогда телеграфной связи. С тех пор эти изделия существенно усовершенствовались, их функциональность заметно возросла. При этом принцип работы таких приборов остался прежним: спустя заданный промежуток времени срабатывает исполнительное устройство, после чего напряжение питания автоматически снимается с нагрузки или подается на нее. В системах управления промышленным оборудованием коммутация контролируемых цепей осуществляется по определенному алгоритму, задаваемому путем программирования электронных реле.

Алгоритмы работы, функциональные диаграммы, условные обозначения

Функциональная схема двухканального реле времени

В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:

Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:

При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.

Диаграммы срабатывания

Диаграммы работы реле времени

Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.

Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.

В каждом отдельном образце реле времени предусматривается сразу несколько алгоритмов работы, выбираемых на усмотрение пользователя. Внешний вид функциональных диаграмм приводится на корпусе изделия, там же можно ознакомиться с расположением его контактов.

Обозначения контактов на схемах

Графическое обозначение контактов

При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:

Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.

Виды реле

По способу подключения к действующей электросети все релейные устройства подразделяются на следующие классы:

Устройства блочного типа выполняются в виде монолитного переходника, втыкаемого непосредственно в розетку. Их контакты напрямую подключаются к фазе и нулю коммутируемой цепи. Встраиваемые образцы не нуждаются в стороннем источнике питания, так как работают в составе сложных электронных схем.

Модульные реле времени крепятся на дин рейке в распределительном шкафу и подключаются к расположенной рядом нулевой и фазной шине. В соответствии с особенностями конструкции конкретного исполнительного механизма все известные образцы реле имеют следующие исполнения:

В частной практике широко применяются приборы электронного и электромагнитного типа, что объясняется простотой их конструкции и сравнительно невысокой стоимостью.

Цифровое реле задержки отключения нагрузки

По виду механизма, обеспечивающего задержку во времени, эти устройства делятся на следующие классы:

Каждый из перечисленных образцов отличается от аналогов своими характеристиками и применяется в конкретных условиях на усмотрение пользователя. Устанавливаемые на дин рейку модульные конструкции могут использоваться в качестве временного реле 220 Вольт для освещения внутридомовых пространств.

Недельный цифровой таймер

Цифровой недельный таймер или электронное реле времени – это гибкое в управлении программируемое устройство, рассчитанное на срабатывание в течение семи календарных дней. С его помощью удается задавать точные даты необходимых коммутаций (подключений или отключений конкретных нагрузок) в общественных заведениях типа школы, офиса и подобных им мест коллективного пользования.

В «продвинутых» образцах суточных реле времени предусматривается возможность сохранения копий нескольких программ с возможностью считывания. В качестве носителей информации используются различные типы накопителей, позволяющие снимать ее с применением электронного ключа D KEY (в версии систем PLUS и SYNCHRO).

Настройка электронно-механических аналоговых реле

Промышленные системы АСУ и некоторые бытовые устройства нередко оснащаются приборами электромеханического типа, для нормального функционирования которых требуется специальная настройка. На их передней панели располагается ручка потенциометра «под шлиц», вращающаяся с помощью отвертки с тонким жалом. По всей окружности рядом с ней имеется размеченная шкала градаций установки времени.

На некоторых моделях на лицевой панели предусмотрена светодиодная индикация состояния. Для выставления нужного интервала достаточно повернуть отверткой шток потенциометра до соответствующей отметки с нанесенным рядом значением в минутах или часах. Приборы этого класса (типа NTE8, в частности) широко применяются в схемах управления вентиляцией в доме, отопительными модулями, а также в системах искусственного освещения.

Регулировка приборов с цифровой шкалой

Настройка приборов этого типа иллюстрируется на примере таймера с цифровой шкалой марки «REV Ritter», включаемого в обычную сетевую розетку. Период действия его временной задержки, как правило, ограничивается одними сутками, что вполне хватает для бытовых условий. Инструкция по настройке такого реле включает следующие пункты:

Если вниз смещены сегменты, расположенные между цифрами 18 и 20, нужная нагрузка включится по истечении 18 часового интервала и отключится через два часа. В конструкции такого полуавтомата предусмотрена возможность организации до 48 рабочих циклов (включений и выключений) в течение двух календарных суток.

Подключение в схему управления

На некоторых моделях электронно-механических и цифровых таймеров схема нанесена непосредственно на корпусе прибора.

Классический вариант коммутаций представлен в виде следующей последовательности операций:

Принцип подключения большинства релейных приборов по своей сути одинаков. При подаче питания на него срабатывает внутренняя схема, благодаря которой напряжение поступает к нагрузке через группу коммутируемых контактов.

Источник

Схемы подключения реле времени

Реле времени — повсеместно применяющиеся устройства, как в бытовых целях, так и на крупных промышленных предприятиях. Приборы выпускаются механического типа, представляющие собой простейшие конструкции, и электронными, оснащенными сложными системами управления, программируемыми пользователем.

Область применения

Реле времени – это устройство, предназначенное для включения/выключения приборов, управления процессами с определенным промежутком времени.

Такое оборудование довольно часто используются в промышленности для управления производственными процессами без участия человека. Реле не менее часто применяется в быту. Оно может использоваться для систематического полива, включения в определенное время освещения и т. д.

Электронное микропроцессорное реле времени модели PCR-513 может программироваться самим пользователем

Виды и классификация

Такие приборы, как реле времени разделяются на:

Блочные отличаются спецификой процесса установки, требующим индивидуального запитывания от сети. Встраиваемые не нуждаются в организации отдельного питания, так как чаще всего используются как вспомогательные элементы в более сложных схемах. Модульные реле времени также не подключаются к отдельной питающей линии. Крепление модульных реле производиться на DIN – рейку.

Также реле времени могут быть:

Для использования в быту в основном применяются электронные или электромагнитные реле. Это объясняется тем, что они максимально эффективны в работе, а также их стоимость невысока и доступна для любого потребителя.

Читайте также статью ⇒ Подключение реле максимального тока.

Преимущества и недостатки устройства

У электронных реле преимущественным качеством является то, что они с высокой точностью выполняют свои функции. Из отрицательных качеств можно отметить только то, что для них требуется точность в программировании, интервал времени, который может устанавливаться, значительно меньше чем у электромеханических. Также стоит отметить и достаточно высокую стоимость.

Основными достоинствами электромагнитных реле являются низкая цена, они не требуют постоянного обслуживания, регулярного программирования, изменения настроек. Недостатком таких устройств является ограниченный ресурс работы, а также не слишком хорошая работа с постоянным током.

Реле времени на современном рынке представлены в широком разнообразии типов и моделей

Принцип работы

Принцип работы реле времени заключается в следующем.

Так как это приборы, которые производят подсчет времени, в каждом из них имеется таймер, который выставляется на определенный период. Поэтому необходимо выставить таймер на требуемое время включения или выключения. Таймер вмонтирован в лицевую часть прибора. В зависимости от заданных характеристик этот прибор будет отключать сеть от питания и в определенное время включать ее. Такой цикл будет продолжаться до тех пор, пока реле не будет переведено в состояние покоя.

Реле времени независимо от его исполнения и характеристик может выставляться от одной секунды до 999 часов.

Читайте также статью ⇒ Подключение указательное реле.

Технические характеристики

Все приборы, которые используются в электросети, должны своими характеристиками соответствовать ее параметрам, то есть должны выполняться условия при которых их работа будет стабильной.

Независимо от типа и конкретной модели, реле времени характеризуются следующими параметрами:

Исходя из этих данных, можно подобрать прибор с нужными характеристиками для определенных параметров обслуживающейся электросети.

Как читать маркировку

При маркировке таких приборов производителя стараются максимально упростить читаемость. На корпусе изначально указывается фирма производитель и модель устройства. Также указывается напряжение, подходяще для нормальной работы прбора. В большинстве случаев это 220 В.

Также помечается, для работы при какой величине и типе тока (постоянном или переменном) подходит устройство. На приборе также должно быть указан максимальный ток нагрузки для конкретного прибора.

Практически у всех реле времени присутствует маркировка выводов и обозначение подключения ноля и фазы.

Анализ производителей

Реле времени изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Схемы подключения реле времени

Для подключения реле времени не используются сложные схемы. При его установке важно знать, какую нагрузку оно будет коммутировать.

Такая схема позволяет выполнять различные операции путем включения/выключения реле в штатном режиме

Представленная выше схема подключения используется в большинстве случаев для домашнего использования. Такая схема обеспечивает стабильную работу прибора. Единственным недостатком является то, что реле времени может подключаться только на одну линию с небольшой нагрузкой. Например, уличное освещение или полив газона.

Схема подключения реле времени к сети с электроприборами со значительной нагрузкой

Схема с контактором используется в тех случаях, когда необходимо отключать более мощную нагрузку. Ее применение в быту также можно часто встретить. В ней роль выключающего устройства более мощной нагрузки исполняет контактор. Такая схема может контролировать, например, работу асинхронного двигателя. Она также применяется, если необходимо с помощью маломощного реле времени коммутировать более мощную нагрузку.

Схема подключения реле времени марки ERF-09 к трехфазной сети через контактор

Также реле времени можно подключать и в трехфазной сети. Схема, которая представлена выше наглядно это демонстрирует. Она применяется в местах с трехфазным напряжением. Основным выключающим устройством служит контактор работу, которого контролирует реле времени.

Читайте также статью ⇒ Реле напряжения.

Пошаговая инструкция по установке

Для того чтобы самостоятельно подключить реле времени необходимо определиться, в какой сети будет происходить монтаж. Она может быть однофазной или трехфазной. Также нужно заранее знать, что будет коммутировать этот прибор, то есть какую нагрузку требуется отключать или включать.

Исходя из этих данных, нужно приобрести устройство с нужными характеристиками, или же любой доступный, но в комплекте с ним также необходимо приобрести контактор.

Совет №1: Перед монтажом реле времени требуется обесточить всю электросеть для безопасного проведения работ. Это делается с помощью вводного автомата.

Реле времени устанавливается после счетчика электроэнергии. На следующем этапе с помощью паспортных данных прибора необходимо определить, где у него вход и выход. Вход — это клеммы, к которым требуется выполнять присоединение провода. Выход — это клеммы, от которых будет выходить коммутирующее напряжение.

Непрерывное импульсное реле времени на 16 А часто используется в домашнем хозяйстве

Совет №2: Пред установкой также требуется проверить прибор на работоспособность. Это необходимо сделать до отключения электричества.

Для этого к прибору необходимо подключить шнур с вилкой по заданной схеме и выставить минимальное время срабатывания. С помощью тестера проверяется наличие напряжения на контактах выхода.

Перед подключением реле времени необходимо надежно установить. У большинства этих приборов крепление производиться на DIN-рейку. После установки проводится подключение. Натяжение болтов должно быть максимальным, так как при плохом контакте прибор будет нагреваться и может быстро выйти из строя, или что еще хуже может быть причиной пожара.

Аналоги реле времени

Подбор аналогичных устройств осуществляется по специальной таблице, имеющейся на сайте каждого производителя реле времени. Например, реле ВС10-38 соответствует прибор РСВ17-3. Или устройство РКВ 11-43-11 успешно заменит модель РП21М-003В1.

Ошибки при установке

Основной ошибкой является подключение реле времени к приборам со слишком большой нагрузкой, например, к электрокотлу. Для управления отопителем обязательно требуется подключение реле через магнитный пускатель, соединяющийся с котлом.

Источник

Как подключить и настроить реле времени к освещению

Реле времени представляет собой электротехническое устройство, предназначенное для включения и выключения приборов с временной задержкой. Оборудование этого класса широко применяется в промышленных установках, обеспечивая оптимальный режим работы и управления без помощи человека. Кроме того, реле времени часто используется в быту: при поливочных работах на даче, например, или с целью своевременного отключения освещения.

Виды и классификация

Реле времени ADECS ADC-0420-40

По способу монтажа известные образы реле времени подразделяются на следующие виды:

Образцы первого типа устанавливаются непосредственно в коммутируемые цепи, а шины их питания подключаются прямо к фазе и нулю. Иногда для этого используется распредкоробка.

Встраиваемые реле не нуждаются в отдельном питании, поскольку входят в состав более сложных электронных схем.

Реле времени (задержка включения)

Модульные устройства крепятся на DIN-рейке в распределительном шкафу и подключаются к выведенным сюда же шинам нуля и фазы.

По принципу своего действия реле времени имеют следующие исполнения:

В быту чаще всего применяются приборы электронного и электромагнитного типа, что объясняется эффективностью их работы и доступностью.

Преимущества и недостатки устройства

Одним из плюсов реле является большой диапазон настроек

Достоинства электронных изделий проявляются в их высокой надежности и функциональности. К числу недостатков относят ограниченность интервалов, на которые можно настроить реле при программировании, а также высокую стоимость в сравнении с электромагнитными образцами.

Основными достоинствами э/м приборов являются:

К минусам этих устройств относят ограниченный ресурс эксплуатации, а также некоторые сложности с установкой и использованием в цепях постоянного тока.

Устройство и принцип работы

Принцип работы классического реле времени проще всего понять после ознакомления с его устройством. Любое такое изделие содержит следующие обязательные узлы:

Если реле используется для управления работой электродвигателя, его действие основывается на том же принципе. Только исполнительными элементами являются не его собственные контакты, а мощные контакторы магнитного пускателя.

Как читать маркировку

Маркировка реле на примере CHINT Electric серии NJS3

При выборе маркировочного кода производители постарались по возможности упростить его восприятие. На корпусе реле указывают только самые необходимые данные:

При маркировке иногда указывается вид тока, на котором работает данная марка устройства: постоянный или переменный.

На корпусе могут приводиться данные о максимально допустимой токовой нагрузке. У большинства образцов реле времени на нем также наносится маркировка входных и выходных контактов с раздельным обозначением «ноля» и «фазы». Среди известных производителей этих изделий особо выделяются российские фирмы «Меандр», а также «Реле-Автоматика» и «Новатек-Электро».

Схемы подключения реле времени

Для подключения реле времени применяются самые различные схемы. Их выбор зависит от того, какую нагрузку предполагается коммутировать с его помощью. Схема подключения реле времени простейшего типа выбирается с тем расчетом, чтобы она обеспечивала стабильную работу данного устройства. Единственным недостатком является то, что с их помощью удается переключать только одну линию с ограниченной по величине нагрузкой. Такими потребителями могут быть уличные источники света (фонари) или механизмы для полива газона.

Еще одна схема используется при необходимости управления значительными токовыми нагрузками. В этом случае от реле времени управляется контактор пускателя, включенного в трехфазную цепь питания асинхронного двигателя, например. Возможны и другие варианты установки и включения прибора, зависящие от конкретных условий эксплуатации.

Пошаговая инструкция по установке

Прежде чем пытаться самостоятельно подключить реле времени к управляемой цепи, потребуется определиться с типом питания — однофазное или трехфазное. Также необходимо знать, какую нагрузку будет коммутировать прибор, и на какие интервалы времени он должен быть рассчитан. Исходя из этих данных, приобретается реле с подходящими для заявленных целей характеристиками. Дальнейшие действия по его установке выглядят следующим образом:

Специалисты советуют еще до отключения электричества и установки прибора в шкаф протестировать его на работоспособность. Для этого нужно подключить к входным клеммам обычный шнур с вилкой и воткнуть ее в сеть. Задав на приборе любой промежуток времени, следует дождаться срабатывания реле и исчезновения напряжения на выходе. Для контроля выходного состояния потребуется измерительный прибор (тестер или мультметр). Если их нет, к выходу следует подключить обычную лампочку и по пропаданию ее свечения судить о работоспособности реле. Специально настраивать устройство не требуется

При подключении проводников к контактным клеммам важно следить за хорошей затяжкой болтов. Чтобы исключить возможные проблемы при эксплуатации прибора, она должна быть максимально надежной.

Аналоги устройства и ошибки при его установке

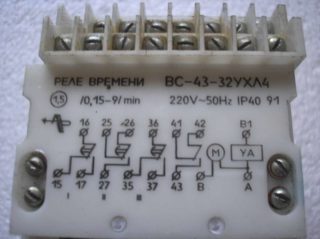

Схема подключения на корпусе устройства

Для подбора аналогов конкретного образца реле применяется особая таблица, приводящаяся на сайте каждого производителя изделия. Согласно ей, модели устройства ВС10-38, например, соответствует образец РСВ17-3. Коммутационное изделие РКВ 11-43-11 можно заменит аналогичной по характеристикам моделью РП21М-003В1.

При выборе электротехнического изделия и его соединении с действующими силовыми цепями возможны следующие ошибки:

Избежать возможных ошибок в выборе и подключении реле времени поможет внимательное изучение моделей и инструкций, а также предельная внимательность при монтаже.
