Вольтметр-приставка к ПК за доллар (первое знакомство с ATtiny85 microUSB)
В группе разработчиков DSP Robotics Flowstone искали дешевый цифровой вольтметр с возможностью передачи данных в Flowstone. В качестве недорогого варианта я присмотрел платку ATtiny85 microUSB от Digispark. Ее цена, в зависимости от продавца, колеблется в районе доллара.
Итак, плата куплена, гребенки запаяны (для удобства установки платы в беспаечную макетку вход VIN я не впаивал). Далее следуют две новости: хорошая и плохая.
-Внутренний генератор: 8МГц (в некоторых моделях разогнан до 16.5МГц)
-Объем памяти программ: 8Кбайт
-Аппаратные интерфейсы: SPI, I2C
-Индикаторы: Питание, Состояние (Pin0)
-Бутлоадер для поддержки среды Arduino и USB-порта занимает немало памяти МК (6Кбайт доступно).
Итого, платка может считывать значения только одного аналогового порта и отправлять их по шине USB, чего для конкретной задачи достаточно.

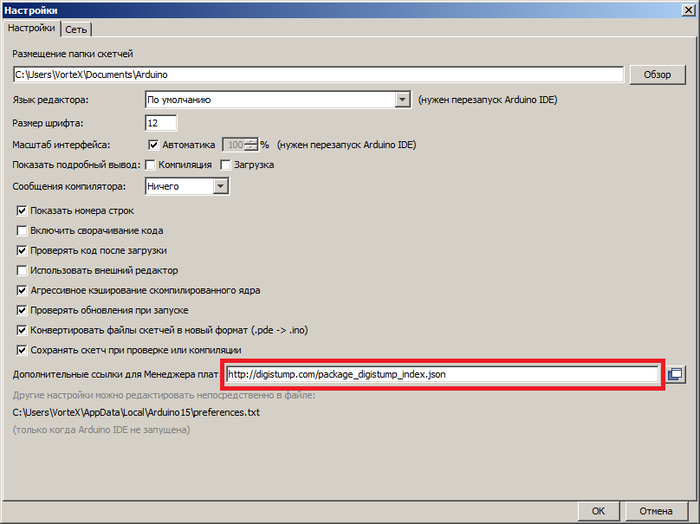

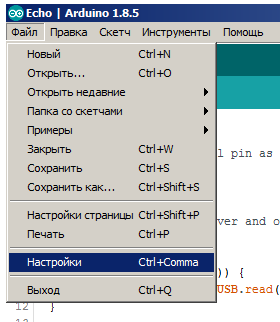

Для начала работы необходимо подключить поддержку плат от Digispark в среде Arduino:

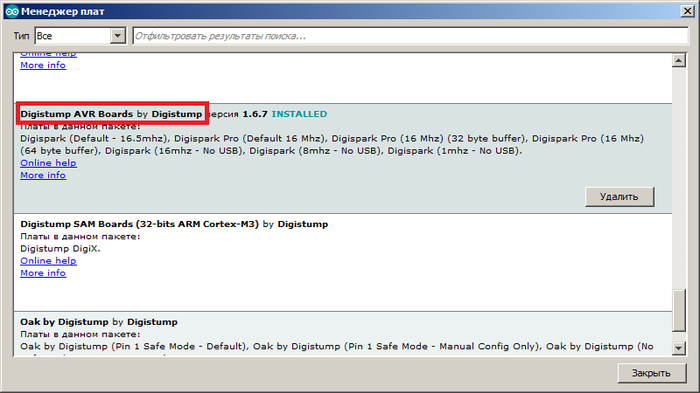

В открывшемся окне ищем Digistump AVR Boards и жмем кнопку «Установить» (на скрине уже установлен):

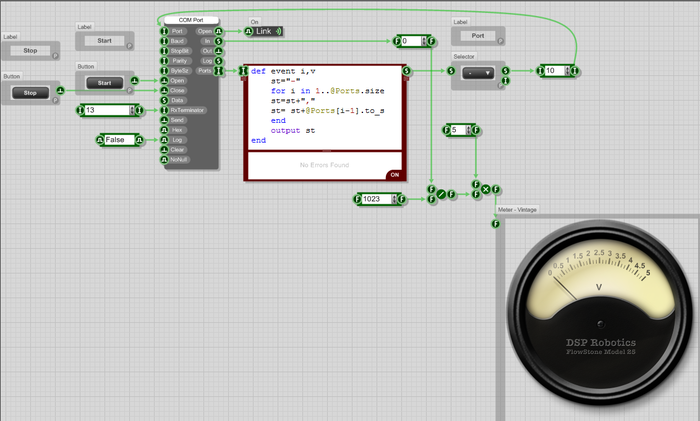

Итак, подключаем нашу Tiny85 к ПК, запускаем Voltmeter.exe, выбираем порт (если не выбран) и жмем кнопку Start.
Arduino & Pi
1.1K постов 18.3K подписчиков
Правила сообщества
В нашем сообществе запрещается:
• Добавлять посты не относящиеся к тематике сообщества, либо не несущие какой-либо полезной нагрузки (флуд)
• Задавать очевидные вопросы в виде постов, не воспользовавшись перед этим поиском
• Рассуждать на темы политики
В аналогичной плате, которую я нашел в китайпосылторге, было еще хуже: китайцы отключили
RST для того, чтобы превратить первую ногу контроллера (PB5) в GPIO, и для исправления этого пришлось собирать HVSP-программатор.
Хотя сама по себе плата весьма приятная:
https://ru.aliexpress.com/item/STM32F103C8T6-ARM-STM32-Minim. чуть меньше двух баксов, ног до жопы. Стоит ли ограничивать себя за 60 рублей?
Я хотел сделать мониторинг напряжения компьютера (5в, 12в) с историей (записывать его чтобы потом глянуть на график, не было ли пиков и падений), выходит это самое самое то что мне нужно? Конечно программы надо под себя писать, но железка правильная, я так понял?
В 1.5 раза дороже можно взять полноценный stm32 в духе 103c8t6.
есть ещё минусы этой платы: если использовать питание от УСБ, то на пинах будет порядка 4,2В, а не 5В из-за диода в цепи питания. Если не предусматривается питание от внешнего источника можно этот диод закоротить. А ещё эта хреновина не хочет программироваться под вин10
22 декабря
Про фильму
Все мы немного приемные
Музыкальное сопровождение
Сдала квартиру музыкантам
Служба безопасности сбербанка
Когда написал анонимный пост и он вылетел в лучшее
Искал медь,нашёл золото
Религиозное воспитание
Посмотрите рекламу за деньги
Два года из-за ограничений не был в кинотеатре, сегодня пошёл из-за матрицы и немного офигел. Рекламу крутили 26. минут. Раньше реклама была 10-15 минут и этого тоже было слишком много. Я понимаю, что у кинотеатров из-за ограничений проблема с выручкой, но за мои деньги почти 30 минут крутить рекламу это перебор!
Хитрая бабуля
Умный браслет
Только эльфу не говорите
«Зато физкультуры нет»: физрука из Ростова пытаются признать педофилом
Учителю Вадиму Шерстенникову 49 лет, и последние три года жизни он провел в судах. С 2018 года педагога ростовской школы № 30 обвиняют в педофилии по заявлению матери первоклашки. Мужчина даже провел полгода в колонии, пока апелляционный суд не постановил отпустить Шерстенникова и заново рассмотреть дело, приняв во внимание показания других учителей и учеников о невиновности физрука. Но теперь все снова идет к обвинительному приговору.
История одного учителя
Шерстенников пришел работать в школу № 30 из другого образовательного учреждения, где много лет был тренером по баскетболу. Общий стаж его работы — 25 лет, но в 30-ке учитель оказался лишь в 2018 году. В новой школе, кроме физкультуры в старших классах, Шерстенников вел гимнастику у первоклашек.
По словам коллег, педагог мог заинтересовать детей. Первоклашки особенно тянулись к игровым формам занятий, среди которых была и гимнастика.
— Вадим вел уроки интересно, ребята с удовольствием ходили на занятия. Никто из учителей, родителей, а тем более детей, кто знал педагога, не верит в то, что творится сейчас с ним, — рассказывает его бывшая коллега. — Его оболгали, а он, будучи честным человеком, даже не представлял себе, что такое может происходить у нас.
В роковой день физрук учил малышей делать «мостик» на козле — семилетняя Оля (все имена детей изменены — Прим. ред.) лежа выгибала спину, пытаясь достать руками мячик. Учитель страховал детей по инструкции: правой рукой поддерживал колено, левой — спину. Все упражнения провели в группе из 30 детей.
Через месяц после того урока Шерстенникова вызвали в Следственный комитет. Физруку сказали, что подозревают в педофилии: якобы учитель лез в трусы к девочке-первоклашке. Почти сразу мужчину отстранили от преподавания, хотя и оставили на свободе. При этом, никто из опрошенных 115 детей из пяти классов этого не видел. Все свидетельствовали, что «урок нравился, а учитель хороший».
Следствие трижды прекращало уголовное преследование за отсутствием состава преступления. А прокурор возвращал дело на дорасследование.
Четвертый следователь прямо сказал мне: «Ничем помочь не могу, хотя вижу, что ничего нет. Прокурор требует обвинительного заключения»,
Как пояснил 161.RU источник в силовых структурах, статья 132 УК РФ — тяжкая. Поэтому то, что учителя лишь отстранили от работы, но не задержали, может говорить о том, что у СК не было реальных доказательств для ареста. В большинстве случаев по такой статье на время следствия человека садят в СИЗО.
У нас в стране принято верить детям. Если ребенок говорит, то значит, правда, — отметил силовик. — В большинстве случаев, дети — наговаривают, не понимая последствий. После такого приговора, проводилась внутренняя проверка, как велось следствие и почему ряд показаний не были указаны в деле. Скорее всего, именно по результатам проверки Шерстенников позже выиграл апелляцию.
После встречи со следователями Шерстенникова вызвали и сказали, что в прокуратуру поступило заявление от мамы одной из девочек. Согласно показаниям матери, первоклашка рассказала ей, что во время гимнастики физрук правой рукой залез под леггинсы, трусики. Этих слов матери хватило, чтобы завели уголовное дело.
Родительница написала, что ребенок пришел из школы и [сказал, что] не хочет ходить на физкультуру. Якобы на уроке физкультуры учитель трогал причинные места, — вспоминает коллега Шерстенникова. — В зале есть камеры, но, к сожалению, именно в тот день их не успели подключить по техническим причинам.
Сначала следователь отказал в возбуждении уголовного дела, но мама ребенка оказалась непростой. Она — бывший сотрудник органов на пенсии.
Спустя месяц после первая заявления еще одна девочка — Света — из того же класса заявила, что тоже кое-что вспомнила. Вторая первоклашка сказала, что Шерстенников приставал и к ней. По словам адвокатов, мамы детей дружат много лет — переехали в Ростов с Дальнего Востока.
Поддержка довела до тюрьмы
По словам самого учителя, на последнее перед приговором заседание пришел «какой-то полковник в погонах», подошел к судье и сказал: «Это ужас. Ему нужно 15 лет дать». Шерстенников спросил за что. Тот ответил: «За моральный ущерб ребенку».
Шерстенникову дали 13 лет лишения свободы и отправили в ИК-2 на Каменку, а через месяц перевели в новочеркасскую ИК-14. Ни коллеги, ни сам Шерстенников до последнего не верили, что дело закончится колонией.
Понимаете, он до такой степени человек советской закалки, который никогда никуда не попадался и верил в учителей, в правосудие, в суд.
Поэтому в первый раз в суде никого и не допрашивали. Вадим подумал, что суд разберется и понятно, что никто его не осудит. Теперь у него, конечно, такого мнения нет. Он в шоке, — вспоминает один из адвокатов Шерстенникова.
Коллеги, родственники и даже школьники создали петицию с требованием отменить приговор и заявили, что педагога оболгали. Все опрошенные дети говорили в присутствии психологов и родителей — только после этого подписали петицию. Коллективное обращение было отправлено в суд. Его подписали все родители класса, кроме двух мам-заявительниц.
При первом рассмотрении судья решил, что «пострадавших» девочек опрашивать не будут. Следственного эксперимента с участием детей для установления фактических обстоятельств также не было. А самое главное в том, что фактические обстоятельства — условия — не вписываются в предъявленные обвинения, — рассказал Шерстенников.
По словам физрука, свидетелей в деле нет, хотя рядом было около 30 детей, которые следили за выполнением упражнений, сидя на скамейках. Суд решил не опрашивать и не уточнять, как именно учитель страховал девочек. Шерстенников для наглядности снял видео, в котором показал свои действия и содержани упражнений.
Как рассказал нам коллега Шерстенникова, малый зал, в котором проходили занятия с малышами — это просто кабинет, в котором просто нет парт и другой мебели.
При выполнении упражнения одна рука страхует спину ребенка, вторая держит колени, чтобы они не поднимались, иначе ребенок просто упадет назад. Нет же у него третьей руки, которая бы в это время лезла в трусы? — пояснил спортивный тренер.
Чьи показания оказались нужнее?
Позиция обвинения в суде первой инстанции была проста: дети лгать не будут. Обвинение привело в качестве доказательств слова девочек без анализа на предмет противоречий.
Так, в показаниях второй девочки фактически пересказана та же история, что и ее подруги. Школьница лишь добавила, что остальные дети просто ничего не видели. При этом в протоколе допроса этой же пострадавшей говорится, что «все дети видели доступно упражнения». В самом приговоре снова: «никто ничего не видел».
По словам адвоката Михаила Ревякина, дело Шерстенникова полностью сфабрикованное — построенное на словах одной из мам девочек. Заседания по делу закрытые, аудиозапись не ведется.
Противоречия при вынесении приговора увидел не только Шерстенников и его защита.
В апелляционном определении судебной коллегии по уголовным делам указано: «[Районный] суд в приговоре не привел показания несовершеннолетних свидетелей — шестерых детей — о том, что им ничего неизвестно о том, что Шерстенников совершал в отношении потерпевших действия сексуального характера, данных событий они не видели, потерпевшие им об этом не рассказывали. Эти показания могли повлиять на выводы, при этом суд не дал им оценку».
В основу обвинительного приговора суд положил показания несовершеннолетних потерпевших девочек и их мам. При этом не учтено, что несовершеннолетние потерпевшие в ходе расследования неоднократно меняли свои показания, поясняли, что Шерстенников на уроке физкультуры засовывал им руку в трусы, в ходе дополнительных допросов поясняли, что контакт был через одежду, к коже половых органов он никогда не прикасался, однако какой-либо оценки данные обстоятельства в приговоре не получили, — рассказал адвокат Ревякин.
Когда в мае 2020-го Ростовский областной суд отменил приговор и отправил дело на новое рассмотрение, Вадима Шерстенникова освободили в зале суда.
Апелляция была выиграна именно благодаря двум его адвокатам, которые, практически перелопатили около десяти томов по 400 листов дела.
Мама Оли в показаниях говорит о том, что «это началось с первого урока физкультуры в сентябре 2018 года и происходило каждый урок во время гимнастических упражнений на козле». Но эти упражнения ученики стали выполнять только в октябре. Согласно журналу занятий, до отстранения Шерстенников провел 21 занятие. Защита спрашивает, возможно ли такое, что, находясь в нескольких метрах от происходящего, почти 30 учеников, не увидели, как учитель на 21 уроке кряду залезал в трусы к девочкам.
В выводах заключения судебной психолого-психиатрической экспертизы указано, что у Вадима Шерстенникова нет никакой склонности к педофилии. Кроме того, согласно уголовно-процессуального закона в основы приговору могут быть положены только те доказательства, которые исследовались в судебном заседании. Именно поэтому, мы ходатайствовали о допросе в качестве свидетелей — двух одноклассников потерпевших, которые были на всех уроках, с участием их законных представителей, педагога и психолога. Но суд не дал на это разрешение, — рассказал адвокат Ревякин.
Во время суда мне судья делал замечание, когда я отвечал на вопрос стороны обвинения, и грозил удалением из зала суда в случае еще одного замечания. В течении последнего заседания суда судья сделал мне около 20 замечаний без всяких на то оснований, — сетует Шерстенников.
В результате меня осудили, так и не доказав вины, на 13 лет. Я пять месяцев провел в СИЗО в полной антисанитарии, с зэками, которые меня унижали в быту — заставляли перестирывать их вещи несколько раз, мыть за ними, убирать.
25 декабря 2019-го Ворошиловским районным судом в отношении Вадима Шерстенникова был вынесен обвинительный приговор. Его приговорили к 13 годам лишения свободы в колонии строгого режима по части 4 статьи 132 УК РФ «Насильственные действия сексуального характера» и в зале суд взяли под стажу. 27 мая 2020-го областной суд при апелляционном рассмотрении отменил приговор суда и отправил дело на новое рассмотрение. Шерстенников до сих порт под подпиской о невыезде.
После апелляции — оправдали и снова обвиняют
После апелляции дело вернулось в Ворошиловский райсуд Ростова. По словам адвокатов и самого Шерстенникова, все снова идет по старой схеме: заседания закрыты, свидетелей защиты отказываются слушать. Девочкам, которые заявили на учителя, уже по 10 лет. Обе уже перевелись в другие школы.
Все идет только со слов двух мам, плюс еще психологи, которых привлекло следствие для того, чтобы дети допрашивались в их присутствии. При этом есть мальчики, которые и спустя три года все четко помнят и готовы говорить, но их не привлекают как свидетелей.
Во время суда психологи, привлеченные следствием из социального центра и те, которых привлекла сторона защиты после психологической экспертизы не сошлись во мнениях. Первые сделали вывод, что «девочки говорят правду». Вторые утверждают обратное.
Как могут социальные психологи делать какой-то вывод? Там должна быть комиссия, заключение экспертно-психиатрическое для того, чтобы выявить говорят ли правду дети. А у них какой-то психолог из социального центра поприсутствовал при допросе, а теперь его допрашивают, как свидетеля. Он говорит: «Девочки говорили правду три года назад». Понимаете, как все там происходит? — рассказал адвокат Шерстенникова.
На опросе вне судебного заседания два мальчика, которых так и не сделали свидетелями, рассказали, что Оля якобы призналась одноклассникам, что выдумала историю о домогательствах.
То есть, мальчики это помнят, они готовы это рассказать, но им не дают. Когда учителя уволили, они же не сразу узнали, из-за каких девочек. Потом подошли к этой Оле и спросили: «Ты зачем такое наговорила про учителя?»
Она в ответ: «Ну и что? Захотела и наговорила. Зато теперь физкультуры нет».
адвокат Михаил Ревякин
Адвокаты Шерстенникова уверены, если бы другим родителям разрешили дать показания в суде, то дело сразу бы приняло другой оборот.
По словам адвоката, сейчас в деле нет ссылки на заключение судебной психолого-психиатрической комиссии экспертов, где есть подробнейшая характеристика первой девочки. Исследование провели по заказу стороны защиты, документы не приобщены к делу.
Согласно заключению, копия которого есть у редакции, Оля характеризуется импульсивным поведением, по незначительным поводам у нее могут возникать бурные эмоциональные реакции, «аффективно реагирует на замечания, наказания, строгое обращение», может быть лидером.
Что касается Светы, которая стала наговаривать на учителя через месяц после первой [девочки], согласно выводам психолого-психиатрической комиссии, выявлена склонность к повышенной внушаемости, — добавил адвокат Ревякин.
Из показаний свидетельства Оли в разное время: «Я делала мостик стояла на руках, а Вадим Николаевич меня трогал», «Ну я делала мостик на козлике, а учитель засунул руку туда». На вопрос о том, где находились дети, когда учитель приставал, Оля отвечает «отжимались». Уточняющий вопрос: «Все время отжимались? Ответ: «Угу».Спустя год Оля заявила, забыв, что говорила ранее, что дети сидели на лавочке и смотрели на гимнакстическое упражнение на козле.
Адвокат говорит, что хочет придать огласке мнение о противоправных действиях следствия, прокуратуры и районного суда — тщательно проверить действия на всех уровнях обвинения.
Видя все проведенные защитой экспертизы и доказательства в виде показаний детей, должно быть понимание, что этого не могло произойти, что это все наговоры на учителя. Но, к сожалению, они не отказываются от этого чудовищного обвинения. И причиной этому является безальтернативная вера своему ребенку, не смотря на факты, вера в то, что ребенок не может обманывать. Однако, все мы понимаем, что дети врут не реже, а порой и чаще взрослых, — заявил Ревякин.
Защита Вадима Шерстенникова в течение трех лет бьется за честное имя педагога ростовской школы. Обращения в генеральную прокуратуру РФ ни к чему не привели — документ спустили на местный уровень. Накануне адвокаты направили письмо в телепередачу «Человек и закон», чтобы на беду одного учителя физкультуры обратили внимание. Вадим Шерстенников написал петицию, в которой просит неравнодушных людей принять участие в его нелегком деле и помочь разобраться. Кроме того, учитель физкультуры написал обращение на имя Владимира Путина, в котором рассказал о том, что творится в ростовском правосудии и попросил вмешательства в его судьбу.
Три года Вадим Шерстенников лишен права работать и зарабатывать деньги.
Оплачивать адвокатов и многочисленные экспертизы уже нет средств, так как Шерстенников весь в долгах.
Дело в отношении меня было сфабриковано под давлением экс-прокурора Ростовской области Юрия Баранова (Летом 2020 года прокурор подал в отставку на фоне проверки из Москвы.
Поводом для проверок стали сразу несколько скандалов с участием прокурора, — Прим. ред.), — говорит Вадим Шерстенников.
Я лично ходил к нему на прием и мне было сказано, что ничем не смогут помочь, потому что надо сесть. Прошу ваших молитв, чтобы был нейтрализован, обращен вспять и уничтожен обвинительный уклон и свершилось правосудие в моем деле.
Чтобы неукоснительно соблюдались принципы презумпции невиновности и состязательности сторон, зафиксированных в Уголовно-процессуальном кодексе России.
Сопряжение с компьютером цифрового мультиметра серии 830
Подключение малогабаритного мультиметра к персональному компьютеру позволяет проводить статистическую обработку результатов серии измерений. Например, возможно исследовать разброс параметров группы компонентов или изменения напряжения и емкости аккумуляторов в процессе разрядки. Можно представить и ряд других применений такого » тандема».
Рис.1.
В последнее время среди радиолюбителей получили распространение мультиметры серии 830, например, DT830 или М-830. Они обладают сравнительно небольшой погрешностью, что позволяет использовать их для широкого круга измерений.
С помощью предлагаемого устройства можно вводить данные с мультиметра в компьютер для дальнейшей обработки. Мультиметры, обладающие этой функцией, обычно снабжены интерфейсом RS232 и относительно дороги.
Предлагаемый адаптер выполнен на недорогих широкодоступных компонентах. Числовые данные считываются непосредственно с выводов АЦП мультиметра и передаются по последовательному каналу. Не рекомендуется для этой доработки использовать мультиметры, в которых установлена микросхема АЦП в бескорпусном варианте.
Сердцем мультиметров серии 830 является АЦП ICL7106 (отечественный аналог К572ПВ5; описание можно найти в [1]). Описание работы и схему мультиметра можно найти в [2, 3]. АЦП взаимодействует с ЖКИ посредством статического управления [4] — каждый элемент изображения управляется через отдельный вывод микросхемы, на который подаются прямоугольные импульсы напряжения, сдвинутые по фазе на 0° или 180° относительно импульсов, подаваемых на общий провод индикатора. При совпадении фаз на выводах ЖКИ сегмент не возбуждается.
Предлагаемое устройство состоит из двух частей: блока преобразования данных с АЦП (ЖКИ мультиметра) и блока передачи данных в компьютер.
В блоке преобразования для определения состояния слаботочных выводов управления индикатором применены КМОП сдвиговые регистры с параллельной загрузкой DD1-DD3 (рис. 1).
Устройство работает следующим образом. При низком уровне на выводе 1 регистров DD1—DD3 производится асинхронная загрузка.
После подачи на этот вывод (по линии RD) высокого уровня происходит фиксация данных, которые сдвигаются по фронту тактовых импульсов на выводе 2.
Данные снимаются с вывода 9 регистра DD3 на шину DATA.
Так как семисегментный код является избыточным (биты с и d — “лишние”), в этих разрядах можно дополнительно передать информацию о запятых. Эта информация снимается с выводов 12 и 16 ЖКИ мультиметра.
Эти выводы могут соединяться с коллекторами транзисторов или непосредственно с многопозиционным переключателем мультиметра. Этот переключатель, в свою очередь, коммутирует их непосредственно с плюсовым выводом батареи питания (высокий уровень). Такое состояние не позволяет различить запятые при высоком уровне на выводе ВР (вывод 21 АЦП). Обе запятые будут погашены, так как на выводах 12 и 16 ЖКИ присутствует высокий уровень.
Блок передачи данных можно построить различными способами. Его простой вариант показан на рис. 2. Он служит для согласования с портом LPT и полностью размещается в подходящем корпусе разъема XS1.
Рис.2.
Питание осуществляется от внешнего источника напряжением 9. 15 В. Разъемы ХР2 и ХРЗ соединяют с помощью плоского ленточного кабеля, имеющего соответствующие ответные разъемы — IDC-10F. Вилка ХР2 может отсутствовать, если кабель подключен непосредственно к порту.
При отключенном разъеме ХР2 микросхемы DD1—DD3 обесточены, и мультиметр можно использовать обычным образом. Управление передачей данных полностью осуществляется компьютером. Исходный код управляющей программы для DOS находится в файле mjpt.cpp архива программ.
Приведенный вариант блока не имеет гальванической развязки, поэтому использовать его следует с большой осторожностью. Попадание в порт LPT, например, напряжения 30В при пробое в микросхеме АЦП может вывести из строя материнскую плату.
Для устранения этого недостатка была разработана более сложная схема блока передачи данных (рис. 3). Он представляет собой микроконтроллерный блок, имеющий гальваническую развязку и осуществляющий передачу данных по последовательному каналу RS232. Применение однокристального микроконтроллера позволило максимально снизить энергопотребление и уменьшить габариты.
Микроконтроллер PIC12F629 имеет 1024 слова FLASH памяти программ, 64 байта памяти данных, 6 портов ввода/вывода, внутренний генератор тактовой частоты 4 МГц. Он не имеет аппаратного приемопередатчика (USART), поэтому протокол RS232 воспроизводится программно.
Таблица 1.
Работает микроконтроллер от внутреннего тактового генератора 4 МГц, для которого предусмотрена программная калибровка. Также в блоке можно использовать микроконтроллер PIC12F675, идентичный PIC12F629 с дополнительным четырехканальным АЦП (10 бит). Остальные параметры этих микроконтроллеров и техническую документацию можно найти в [5, 6].
Программирование можно произвести с помощью программатора ЕРЮ. Прошивка приведена в таблице 1.
Все элементы блока по схеме рис. 3, за исключением разъема ХР4, можно разместить внутри корпуса мультиметра, соединяемого с СОМ портом обычным модемным кабелем.
Информационные данные выдаются двухбайтными пакетами по запросу. Запрос через оптопару U3 формируется на выводе 7 DD5 перепадом сигнала из высокого в низкий уровень, что соответствует передаче компьютером нулевого байта.
После получения запроса в течение 3 мс происходит загрузка данных из регистров DD1—DD3 и их преобразование. Далее происходит передача первого байта (2 мс для скорости 4800 бит/с) и выдерживается пауза в 3 мс. После этого передается второй байт, и блок передачи данных выключается до следующего запроса.
Формат передаваемых байтов показан на рис. 4. NUM1 — старший разряд ЖКИ, NUM4 — соответственно младший разряд. KF — коэффициент, на который делится полученное значение индикатора. Например, показания индикатора (-12,36) будут соответствовать: NUM = 1, NUM2 = 2, NUM3 = 3, NUM4 = 6, KF = 100, ZNAK = 1.
Рис.3.
Относительно медленные оптроны гальванической развязки не могут работать на скорости выше 9600 бит/с, хотя в данном устройстве достаточно 2400 бит/с. Прошивка микроконтроллера задает скорость передачи 4800 бит/с.
Выходной узел блока передачи выполнен на оптронах U1 и U2 по симметричной схеме. Различающиеся уровни на выводах 5 и 6 DD5 включают излучающий диод одного из оптронов.
Резисторы R5 и R6 служат для защиты СОМ порта при неправильном монтаже или других неисправностях. Оптронная цепь запроса (U3) выполнена по несимметричной схеме. Диод VD1 служит для защиты светодиода оптрона от обратного напряжения на входе.
Теперь несколько слов о работе программного обеспечения. Управляющее программное обеспечение для компьютера и PIC контроллера построено одинаковым образом [7]. Каждый цикл преобразования числовых данных с ЖКИ мультиметра состоит из следующих шагов. Сначала происходит фиксация (запись) информации в регистрах, затем ее последовательный сдвиг и чтение в память, инвертирование всех разрядов при высоком уровне на выводе 21 (ВР) АЦП, чтение знака, запятых и старшего разряда ЖКИ, преобразование остальных разрядов ЖКИ, проверка ошибок. Программа для PIC контроллера дополнительно осуществляет упаковку данных в два байта и их передачу по последовательному каналу.
Рис.4.
Тип разъема XS1 зависит от применяемого удлинительного кабеля (на схеме указан для стандартного кабеля принтера). Печатную плату изготавливают индивидуально для имеющейся модели мультиметра и размещают внутри него. Микросхемы DD1—DD3 монтируют на поверхность печатной платы с обеих сторон. На той же печатной плате могут располагаться элементы устройства, показанные на рис. 3. Вилку ХР4 устанавливают непосредственно на корпусе мультиметра.
Можно использовать импортный аналог регистра КР1564ИР9 — 74НС165 в корпусе для поверхностного монтажа. Тогда микросхемы DD1—DD3 монтируют на односторонней печатной плате размерами 50×13 мм, а остальные элементы — на отдельной печатной плате. Однако из-за уменьшенного шага выводов (1,27 мм) монтаж значительно усложняется. В стабилизаторе напряжения DA1 возможно применение 78L05, КР1157ЕН5А или КР1157ЕН502А с учетом различия в нумерации выводов.
Литература:
1. Бирюков С. Применение АЦП КР572ПВ5. — Радио, 1998, № 8, с. 62-65.
2. Афонский А., Кудреватых Е., Плешкова Т. Малогабаритный мультиметр М-830В. — Радио, 2001, № 9, с. 25—27.
3. Садченков Д. А. Современные цифровые мультиметры. — М.: СОЛОН-Р, 2001.
4. Библиотека электронных компонентов. Выпуск 8: Жидкокристаллические индикаторы фирмы DATA International — М.: ДОДЭКА, 1999.
5. DS41190А. PIC12F629/675 Data Sheet.
