Как подключить подогрев сидений приора

Как сделать подогрев сидений на Ладе Приора своими руками

Демонтаж сидений Лады Приора

Для демонтажа сидений потребуется торцевой ключ на 8 мм или специальная головка «звездочка» – зависит от года выпуска автомобиля. Чтобы уложить электропроводку, необходимо снять декоративную обшивку между сиденьями.

С помощью плоской отвертки отогнуть уголки на обивке сидений и вытащить пластиковые заглушки. Теперь можно свободно отодвинуть обшивку в сторону.

Установка штатного подогрева сидений на Приоре

Подключение подогрева сидений Лады Приора

«Фишку» с клеммами необходимо соединить с блоком кнопок подогрева.

Черный провод («масса») крепится к кузову автомобиля. Как вариант, можно завести под болт в районе ручного тормоза.

Белый провод отвечает за подсветку кнопок. Его подключаем к подсветке прикуривателя.

Красный провод – питающий (+12 В), протягивается вдоль жгута проводов под водительским сиденьем и выводится к монтажному блоку.

После сборки центрального тоннеля в него устанавливается блок кнопок вместо заводских заглушек. Провода пропустить между тоннелем и полом, объединить с проводами кресел и скрепить хомутиками. После этого можно устанавливать кресла на свои места.Установка проводится в обратной последовательности.

Схема подсоединения в блоке предохранителей

Установить реле (1119-3747210-10) в монтажный блок, разъем К11.

87-й контакт реле соединяется с проводом красного цвета блока кнопок.

86-й контакт реле соединяется с «массой» кузова.

85-й контакт реле соединяется с проводом черно-синего цвета от замка зажигания.

30-й контакт реле соединяется с проводом розового цвета 30-го контакта реле дальнего света фар.

Предохранитель можно установить между реле дальнего света и реле К11 на розовый провод.

Как видно из описания, схема подключения подогрева Лады Приора очень простая.

Если после всех проведенных действий подогрев сидений на Приоре не работает, то следует проверить по пунктам правильность подключения проводов и реле. Также вы можете ознакомиться с видеоинструкцией «Подогрев сидений Лады Приора своими руками».

Источник

Установка подогрева сидений и кнопок подогрева в Ладу Приора

1. Установка подогрева сидений в Ладу Приора

Куплены в интернет магазине fox-city.ru. Договаривались, что кнопки Приора, но нет в комплекте от 2110. Качество ниже заводского, на моей 2110 подложка с нагревательными элементами была лучше.

Сначала вытаскиваем сиденья. Понадобится в моем случае головка Torx T-10, на них прикреплены салазки сиденья, и головка на 13 — прикреплены пластиковые хомуты (впереди сиденья). Последовательность такая, сдвигаем вперед и откручиваем три болта. Сдвигаем назад откручиваем 4-ре гайки с хомутов (предварительно вытащив тяги из них), откидываем назад и откручиваем еще два болта в середине. Снимаем подголовник, регулятором спинки подводим спинку вперед и вытаскиваем сиденье.

Разбираем сиденье.
Откручиваем «ключом» на 10″ 4-ре болта на сидухи(фото 5 видны два), оттягиваем крючки(они остались от 2108 сиденья) и снимаем спинку(фото 6-7).
Спинка разбирается отгибанием железных усиков(фото 6-7) и стягиванием материю. Сидуха разбирается отгибанием и снятием пластиковых полутрубок под сиденьем(фото 10), затем вытаскиваем один металлический пруток(он придает форму материалу) на фото 11, оттягиваем материю в сторону.
Клеим «Моментом» элементы обогрева. Пропускаем провода. Тут нюанс, на нижнем элементе мама и папа, на верхнем папа.
Перед поклейкой конечно проверяем на работоспособность, замер сопротивления, на обрыв, вычисляем ток. Для этого нужен мультиметр.

В низу схемы, они одинаковые для кого какая понятней.

В комплекте не было реле и предохранителя. Покупаем реле «калиновское» называется 1119-3747210-10, место для реле в К11, и место под предохранитель в F19 на 15А. Так как там нем контактов, мы их туда ставим. Хитрость — в колодке контакты держатся за счет пластикового усика самой колодки, а не как обычно самим усиком контактика.
Управление на реле берем с «желтого с синей полосой» провода, который подходит к реле K6 дворников от F11. Не этом проводе появляется питание при повороте ключа, и пропадает при выключении зажигания. Это нужно чтобы силовой контакт реле подогрева сидений отключался при заглушенной машине.

Питание основное силовое провел отдельным проводом (фото 13) для туманок и попогреек. Он шлейфом приходин на F19, и с него на 30 контакт реле.

Нюанс.
Для качественного исполнения проводки потребуется обжимка контактов. Я брал на работе у связистов (фото 2) ЦЕНА этой детали 16 000 рублей. В магазине можно приобрести за 450-500 китайские.
Если нет обжимки то только ПАЙКА.

Источник

Как подключить подогрев сидений на приоре

Подогревы сидений svkavtomagiccomfort-40 встраиваемые

Комплект обогрева сидений для Лада Приора

Комплект обогрева сидений для Лада Приора 2

Оригинальные элементы обогрева сидений для Лада Приора

Комплект для подключения обогрева сидений для Лада Приора 2

Комплект для подключения обогрева сидений для Лада Приора

При наступлении холодов каждый автолюбитель хочет водить свой автомобиль в тепле и комфорте. Многие начинают покупать всевозможные тепловентиляторы, которые вставляются в прикуриватель и просаживают напряжение в автомобиле. Но самые опытные водители перед холодами начинают устанавливать обогрев сидений для Лада Приора.

Ведь очень вредно сидеть на холодных сидениях, а когда еще и автомобиль долго стоял на стоянке, то холод от сидений увеличивается в разы. А тут и до болезни недалеко, проблемы со спиной точно дадут о себе знать через 3-4 такие поездки. Но как же быть водителям, у которых автомобиле в базовой комплектации и подогрев сидений просто напросто отсутствует. Ведь, как известно подогрев сидений на Ладе Приоре устанавливается только на люксовые комплектации. На наш взгляд, с нашими холодными зимами просто необходимо устанавливать подогрев сидений на все автомобили, а не делать это дополнительной опцией как делают автопроизводители. Но тем, кто купил, например, ВАЗ 2170, 2171, 2172 в базовой комплектации не стоит расстраиваться, ведь в нашей статье мы расскажем, как установить подогрев сидений на Приору в том числе в базовой комлектации.

Но перед тем как перейти к установке заводского подогрева сидений, сначала давайте перейдем к альтернативным средствам. Если Вы не хотите тратить время на установку заводского подогрева, то идеальным решением для Вас будет специальная накидка с подогревом. Стоимость таких накидок может начинаться от 500 рублей и до 2000 рублей. Конечно, в установке таких накидок нет ничего сложного, просто закрепили их на сидение с помощью резиновых держателей, подключили к прикуривателю и готово. Но не все так хорошо, как может показаться на первый взгляд. Такие накидки очень часто выходят из строя, так как нить в них очень тонкая, и очень быстро рвется от веса водителя. Вторым минусом является то, что ваш прикуриватель всегда будет занят. Третьим минус является нагрузка от подогрева сидений на проводку прикуривателя. Четвертым минусом является порча внешнего вида сидений. Ведь согласитесь если у Вас кожаные чехлы на сидения и к ним закреплены дешевые тряпочные накидки, это будет выглядеть немного некрасиво. Как видите, есть как преимущества, так и недостатки.

Теперь давайте перейдем к штатному комплекту подогрева сидений. Штатный подогрев устанавливается под обшивку сидений и подключается к штатной проводке, а не к прикуривателю как у накидки с подогревом. Конечно, установка штатного подогрева сидений на Лада Приора от люксовых комплектаций немного трудоемкий процесс, так как тут придется снимать обшивку сидений и подключать провода питания. Поэтому если машина у Вас на гарантии, то не стоит влезать в проводку автомобиля, так как это может повлечь снятие гарантии с автомобиля. Но если Вы все-таки настроены решительно и небольшие трудности Вас не пугают, то эта инструкция именно для Вас. Ну что приступим?

Снятие передних сидений LADA Priora.

Инструкция по установке подогрева на Лада Приора.

Необходимо в разрыв провода установить предохранитель.

Внимание: Если вы не обладаете определенными навыками в ремонте автомобиля, то настоятельно рекомендуем, обратится в специализированный сервис по ремонту автомобилей.

Как видите, установка подогрева на автомобиль LADA Priora требует максимальной внимательности. Ведь при неправильной установке это может вызвать короткое замыкание в проводке, а это в свою очередь приведет к возгоранию автомобиля.

Поэтому если у Вас есть, какие-то вопросы по товару, то Вы всегда можете задать их нашим опытным продавцам-консультантам которые с радость ответят Вам на интересующее вопросы.

Для установки потребуются: штатный подогрев сидений, электрические провода, блок кнопок управления подогревом, реле на четыре контакта, предохранитель на 15 А, клеммы проводов «мама» и «папа», гофрированная труба для электрической проводки, двухсторонний скотч.

Демонтаж сидений Лады Приора

Для демонтажа сидений потребуется торцевой ключ на 8 мм или специальная головка «звездочка» – зависит от года выпуска автомобиля. Чтобы уложить электропроводку, необходимо снять декоративную обшивку между сиденьями.

С помощью плоской отвертки отогнуть уголки на обивке сидений и вытащить пластиковые заглушки. Теперь можно свободно отодвинуть обшивку в сторону.

Установка штатного подогрева сидений на Приоре

Подключение подогрева сидений Лады Приора

«Фишку» с клеммами необходимо соединить с блоком кнопок подогрева.

Черный провод («масса») крепится к кузову автомобиля. Как вариант, можно завести под болт в районе ручного тормоза.

Белый провод отвечает за подсветку кнопок. Его подключаем к подсветке прикуривателя.

Красный провод – питающий (+12 В), протягивается вдоль жгута проводов под водительским сиденьем и выводится к монтажному блоку.

После сборки центрального тоннеля в него устанавливается блок кнопок вместо заводских заглушек. Провода пропустить между тоннелем и полом, объединить с проводами кресел и скрепить хомутиками. После этого можно устанавливать кресла на свои места.Установка проводится в обратной последовательности.

Схема подсоединения в блоке предохранителей

Работы по подсоединению проводов следует выполнять при отключенной аккумуляторной батарее.

Установить реле (1119-3747210-10) в монтажный блок, разъем К11.

87-й контакт реле соединяется с проводом красного цвета блока кнопок.

86-й контакт реле соединяется с «массой» кузова.

85-й контакт реле соединяется с проводом черно-синего цвета от замка зажигания.

30-й контакт реле соединяется с проводом розового цвета 30-го контакта реле дальнего света фар.

Предохранитель можно установить между реле дальнего света и реле К11 на розовый провод.

Как видно из описания, схема подключения подогрева Лады Приора очень простая.

Если после всех проведенных действий подогрев сидений на Приоре не работает, то следует проверить по пунктам правильность подключения проводов и реле. Также вы можете ознакомиться с видеоинструкцией «Подогрев сидений Лады Приора своими руками».

Большинство современных автомобилей оборудуется множеством систем обеспечивающих комфорт водителю и пассажиру, одним из которых является обогрев сидений. Он управляется с помощью блока, выглядит привлекательно, современно, не только красиво вписывается в салон, но и очень прост в использовании.

Несмотря на то, что подогрев сидений сравнительно молодая опция на рынке «наворотов», это не помешало ей, за такой небольшой промежуток времени завоевать мировое признание всех автомобилистов мира. Благодаря подогреву сидений водитель автомобиля может избавиться от неприятных ощущений, которые сопровождают его каждый раз, когда он садится в «холодный» автомобиль.

Блок выключателей подогрева передних сидений 21720-3709710-00 с трех режимным регулятором, расположен в салоне автомобиля ВАЗ 2170/2171/2172 на кожухе туннеля пола между передними сиденьями. Для снятия блока, необходимо поддеть отверткой за облицовку.

Неприятные ощущения — всего лишь вершина айсберга, холодное сидение чревато более серьезными последствиями, нежели кажется на первый взгляд.

Большинство современных автомобилей имеют подогрев сидений уже в базовой комплектации, однако, как же быть тем, у кого данной опции нет, она не предусмотрена производителем или просто не установлена. Чтобы исправить эту ошибку производители подогрева сидений стали выпускать комплекты подогрева сидений, которые можно установить своими руками, избавив тем самым свою «пятую точку» от неприятных ощущений.

Блок управления 21720-3709710-00 обогревом сидений (с трехуровневым регулятором) предназначен для включения / выключения и регулировки подогрева сидения (коммутации электрических цепей обогревателей сидений водительского и пассажирского) в трех положениях на автомобилях ВАЗ 2172 / Лада Приора 2.

Контактный носитель 191 972 724АХ с 8 контактами в сборе с проводами для подключения блока управления обогревом передних сидений с терморегулятором 21720-3709710-00 / Лада Приора 2/ ВАЗ 2172 и её модификаций. Может быть использован разъём для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

С помощью данного блока 21720-3709710-00 имеющего терморегулятор, идет управление режимами обогрева сидений водительского и пассажирского на автомобилях ВАЗ 2170, 2171, 2172 Лада Приора 2, путем изменения положения клавиш.

Замена разъема 2172-3709710АХ 8 pin в сборе с проводами для соединения с трех режимным регуляторным модулем выключателей подогрева передних сидений 21720-3709710-00 / ВАЗ 2170, 2171, 2172 Лада Приора 2 и её модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Схема подогрева сидений на Лада Приора 2 рестайлинг

Источник

Схема подключения подогрева сидений приора

Всем добрый день вот наконец и настал день когда в 9:00 утра я поехал к знакомым в сервис ставить штатный подогрев сидений про который писал в первой части блога. Ставил подогрев я с отцом, сервис нам любезно предоставил тёплый бокс за что огромное спасибо.
Что необходимо:

1) Различного рода ключи (головка на 10/13 + рожковый на 10, отвёртки плоские крестообразные, молоток)
2) Плоскогубцы, кусачки,
3) Термоусадка, провода (4шт. на 15А (можете взять и большего сечения никто не запрещает)), клемма земля, ремкомплект для реле (4-х контактного) — так намного проще, чтобы не изолировать всё на выходах с реле, 4-х контактное реле, вообще без разницы от чего (калина/приора/2110 и т.п.) выходы там одинаковые как сама схема этого реле, штаны если кому охота через них делать, изолента, «кейс» для предохранителя на 15А (почему на 15А, потому как проводка у «нас» тоже на 15А, поставь пред. большего номинала, первой плавиться пойдёт проводка потом уже пред.)
4) сам набор подогрева
5) хомуты пластиковые для стяжки проводки и прокладки оной
6) мультиметр — это вещь ну просто незаменимая, покажет что где и как не верно установили
7) паяльник, тут на любителя, можете сделать и скрутки везде

Установка:
Условимся для начала что за основу я брал схему товарища, ссылку на которого давал в первой части (тут выложу фото нарисованной мной схемы)
1) Откручиваем удерживающий механизм передней части сидений (торсионы будь они прокляты, ну и пластиковые держатели);
2) Снимаем тоннель, как это делается думаю объяснять не нужно, всё довольно просто и интуитивно, единственное что если первый раз — напаситесь терпения или закупитесь пивом);
3) дальше следующая тема по подцепу проводов:

выход на сидения разводим с фишками на сидушки правую/левую
синий провод с припаянной клеммой «земля» цепляем на болт который держит нижний пластик (составная часть тоннеля)
жёлтый провод цепляем к белому проводу (идёт от фишки прикуривателя) — это подсветка блока кнопок
коричневый провод ведём через предохранитель к входу 30 купленного реле

С блока предохранителей

выход 87 с розовым проводом реле дальнего света
выход 85 с жёлто-синим(ху2 увидишь эту синюю полоску но вы сможете, я верю))
выход 86 на землю (я прицепил к шпильке над блоком предохранителей(на фото увидете))
P.s.: все «выходы» — это выходы с купленного нами реле!

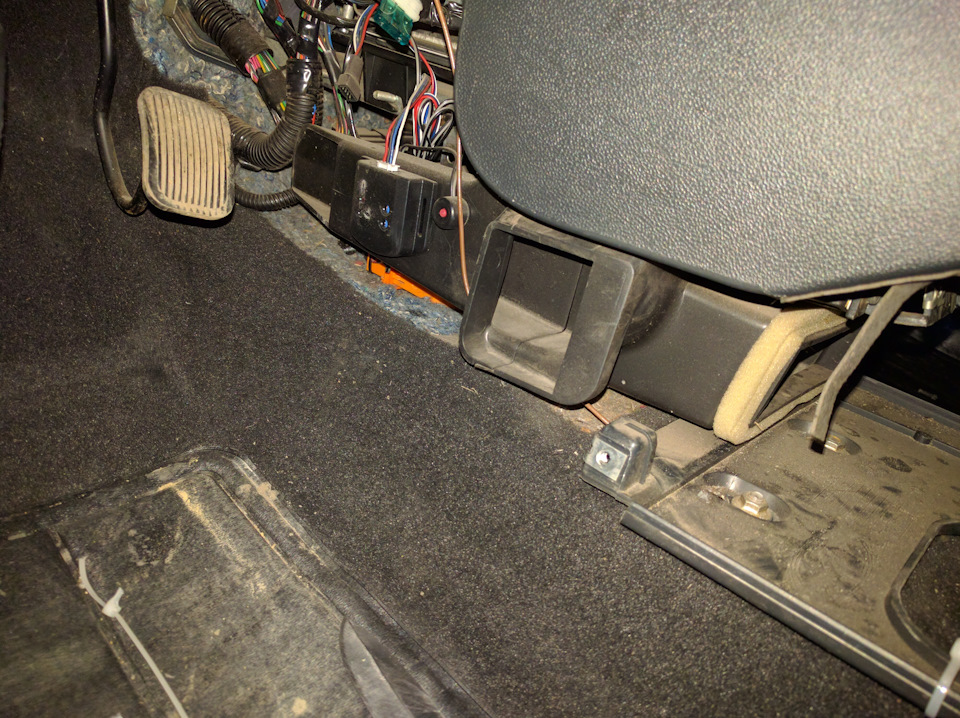

Как прокидывать проводку Ваше право, я прокинул под левой частью торпеды стянул всё жгутами.

Проводка всё, прозваниваем, смотрим где есть 12В заветные (должны быть на нашем коричневом проводе который мы тянули к 30-му выходу реле — при включенном зажигании)
Для чего такие танцы с бубном, можно же всё сделать проще, можно! но это «лишняя» предосторожность чтобы Ваша и моя машина была в безопасности (решать каждому). Проводка всё.

Монтаж пластин обогрева под обшивку сидений (решил заморочиться).

Вообще ничего сложного, главное берегите пальцы, исколол все к чертям об эти крючки.
1) Условимся что у меня стоят «новые» сидения которые я приобрёл у «Автоваза» где то весной этого года
2) По причине первого пункта нижняя обшивка снимается просто (у меня снизу пластиковые зажимы, отгибаем их и всё, обшивка в общем то снята)
3) Спинка сидения более интересная тема в плане обшивки, там есть крючки внизу которые мы отгибаем (не сломал ни одного) и снимаем «продырявленную» ткань с них. Далее обшивка снимается просто.
4) Нагревательные элементы приклеил на двусторонний скотч, больше и не нужно, можете пришить если уж на столько боитесь за это дело.
5) От части «поджопошника» пороводку отсоединяем от части спины и просовываем в отверстите сидушки для этого дела
6) Со спинки сидения проводку выводим вниз через «стык» между спинкой и сидушкой
7) соединяем внизу клемму от сидушки со спинкой и дальше с блоком кнопок (смотри фото)

Подогревы сидений svkavtomagiccomfort-40 встраиваемые

Комплект обогрева сидений для Лада Приора

Комплект обогрева сидений для Лада Приора 2

Оригинальные элементы обогрева сидений для Лада Приора

Комплект для подключения обогрева сидений для Лада Приора 2

Комплект для подключения обогрева сидений для Лада Приора

При наступлении холодов каждый автолюбитель хочет водить свой автомобиль в тепле и комфорте. Многие начинают покупать всевозможные тепловентиляторы, которые вставляются в прикуриватель и просаживают напряжение в автомобиле. Но самые опытные водители перед холодами начинают устанавливать обогрев сидений для Лада Приора.

Ведь очень вредно сидеть на холодных сидениях, а когда еще и автомобиль долго стоял на стоянке, то холод от сидений увеличивается в разы. А тут и до болезни недалеко, проблемы со спиной точно дадут о себе знать через 3-4 такие поездки. Но как же быть водителям, у которых автомобиле в базовой комплектации и подогрев сидений просто напросто отсутствует. Ведь, как известно подогрев сидений на Ладе Приоре устанавливается только на люксовые комплектации. На наш взгляд, с нашими холодными зимами просто необходимо устанавливать подогрев сидений на все автомобили, а не делать это дополнительной опцией как делают автопроизводители. Но тем, кто купил, например, ВАЗ 2170, 2171, 2172 в базовой комплектации не стоит расстраиваться, ведь в нашей статье мы расскажем, как установить подогрев сидений на Приору в том числе в базовой комлектации.

Но перед тем как перейти к установке заводского подогрева сидений, сначала давайте перейдем к альтернативным средствам. Если Вы не хотите тратить время на установку заводского подогрева, то идеальным решением для Вас будет специальная накидка с подогревом. Стоимость таких накидок может начинаться от 500 рублей и до 2000 рублей. Конечно, в установке таких накидок нет ничего сложного, просто закрепили их на сидение с помощью резиновых держателей, подключили к прикуривателю и готово. Но не все так хорошо, как может показаться на первый взгляд. Такие накидки очень часто выходят из строя, так как нить в них очень тонкая, и очень быстро рвется от веса водителя. Вторым минусом является то, что ваш прикуриватель всегда будет занят. Третьим минус является нагрузка от подогрева сидений на проводку прикуривателя. Четвертым минусом является порча внешнего вида сидений. Ведь согласитесь если у Вас кожаные чехлы на сидения и к ним закреплены дешевые тряпочные накидки, это будет выглядеть немного некрасиво. Как видите, есть как преимущества, так и недостатки.

Теперь давайте перейдем к штатному комплекту подогрева сидений. Штатный подогрев устанавливается под обшивку сидений и подключается к штатной проводке, а не к прикуривателю как у накидки с подогревом. Конечно, установка штатного подогрева сидений на Лада Приора от люксовых комплектаций немного трудоемкий процесс, так как тут придется снимать обшивку сидений и подключать провода питания. Поэтому если машина у Вас на гарантии, то не стоит влезать в проводку автомобиля, так как это может повлечь снятие гарантии с автомобиля. Но если Вы все-таки настроены решительно и небольшие трудности Вас не пугают, то эта инструкция именно для Вас. Ну что приступим?

Снятие передних сидений LADA Priora.

Инструкция по установке подогрева на Лада Приора.

Необходимо в разрыв провода установить предохранитель.

Внимание: Если вы не обладаете определенными навыками в ремонте автомобиля, то настоятельно рекомендуем, обратится в специализированный сервис по ремонту автомобилей.

Как видите, установка подогрева на автомобиль LADA Priora требует максимальной внимательности. Ведь при неправильной установке это может вызвать короткое замыкание в проводке, а это в свою очередь приведет к возгоранию автомобиля.

Поэтому если у Вас есть, какие-то вопросы по товару, то Вы всегда можете задать их нашим опытным продавцам-консультантам которые с радость ответят Вам на интересующее вопросы.

Для установки потребуются: штатный подогрев сидений, электрические провода, блок кнопок управления подогревом, реле на четыре контакта, предохранитель на 15 А, клеммы проводов «мама» и «папа», гофрированная труба для электрической проводки, двухсторонний скотч.

Демонтаж сидений Лады Приора

Для демонтажа сидений потребуется торцевой ключ на 8 мм или специальная головка «звездочка» – зависит от года выпуска автомобиля. Чтобы уложить электропроводку, необходимо снять декоративную обшивку между сиденьями.

С помощью плоской отвертки отогнуть уголки на обивке сидений и вытащить пластиковые заглушки. Теперь можно свободно отодвинуть обшивку в сторону.

Установка штатного подогрева сидений на Приоре

Элементы подогрева следует приклеить на двухсторонний малярный скотч, при этом тщательно разглаживая по всем сторонам. На провода надевается гофра и выводится через отверстие в сиденье. Жгут рекомендуется закрепить хомутиком. Затем можно закреплять обивку сидений на место. Гофра с проводами прокладывается под обивкой центрального тоннеля.

Подключение подогрева сидений Лады Приора

«Фишку» с клеммами необходимо соединить с блоком кнопок подогрева.

Черный провод («масса») крепится к кузову автомобиля. Как вариант, можно завести под болт в районе ручного тормоза.

Белый провод отвечает за подсветку кнопок. Его подключаем к подсветке прикуривателя.

Красный провод – питающий (+12 В), протягивается вдоль жгута проводов под водительским сиденьем и выводится к монтажному блоку.

После сборки центрального тоннеля в него устанавливается блок кнопок вместо заводских заглушек. Провода пропустить между тоннелем и полом, объединить с проводами кресел и скрепить хомутиками. После этого можно устанавливать кресла на свои места.Установка проводится в обратной последовательности.

Схема подсоединения в блоке предохранителей

Работы по подсоединению проводов следует выполнять при отключенной аккумуляторной батарее.

Установить реле (1119-3747210-10) в монтажный блок, разъем К11.

87-й контакт реле соединяется с проводом красного цвета блока кнопок.

86-й контакт реле соединяется с «массой» кузова.

85-й контакт реле соединяется с проводом черно-синего цвета от замка зажигания.

30-й контакт реле соединяется с проводом розового цвета 30-го контакта реле дальнего света фар.

Предохранитель можно установить между реле дальнего света и реле К11 на розовый провод.

Как видно из описания, схема подключения подогрева Лады Приора очень простая.

Если после всех проведенных действий подогрев сидений на Приоре не работает, то следует проверить по пунктам правильность подключения проводов и реле. Также вы можете ознакомиться с видеоинструкцией «Подогрев сидений Лады Приора своими руками».
