Как подключить проигрыватель винила к колонкам
Как правильно подключить проигрыватель винила
Без риска что-нибудь сломать
Как правильно подключить проигрыватель винила
Без риска что-нибудь сломать
Несмотря на то, что сегодня количество продаваемых проигрывателей винила и грампластинок неуклонно растет, новоиспеченные виниломаны по-прежнему испытывают затруднения с запуском в эксплуатацию своих новеньких вертушек. Именно им адресована эта статья – мы расскажем, как нужно подключать проигрыватель к имеющейся системе, какой-бы она ни была. Рассмотрим два сценария.
Вы купили проигрыватель «все-в-одном»
Итак, вот что потребуется сделать:
1. Разместить проигрыватель на ровной поверхности – полке или подставке
2. Установить диск на шпиндель
3. Накинуть пассик на шкив двигателя (если вертушка пассиковая)
4. Если головка с иглой поставляются на отдельном шелле – закрепить шелл на тонарме, не снимая защитного колпачка с иглы

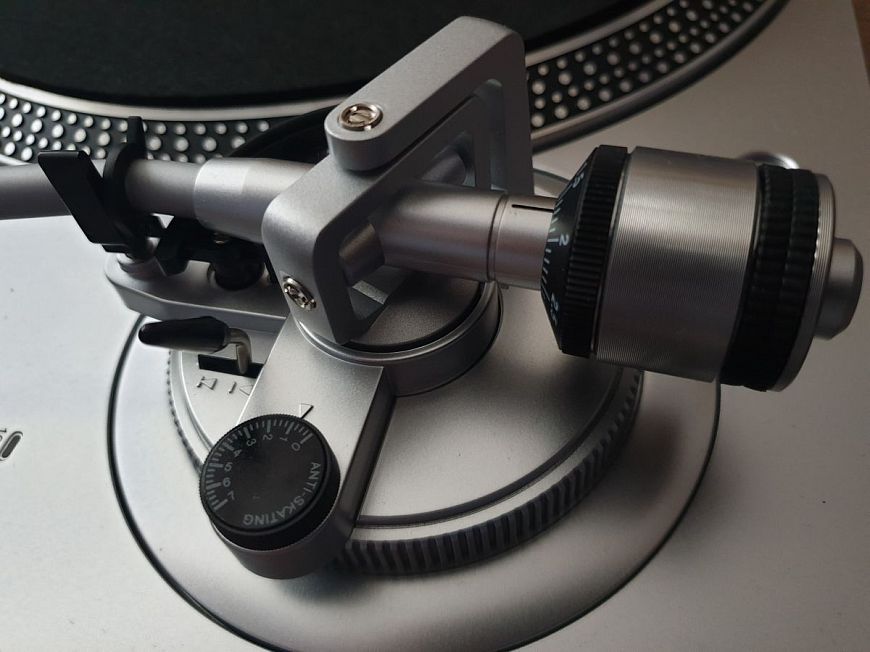

5. Установить противовес на тонарм
6. Если противовес тарирован – то есть имеет нанесенные на него значения прижимной силы – то установите его на 0, при этом тонарм должен быть уравновешен. Затем выставите рекомендованное производителем значение – обычно от 1,5 до 2,5 граммов

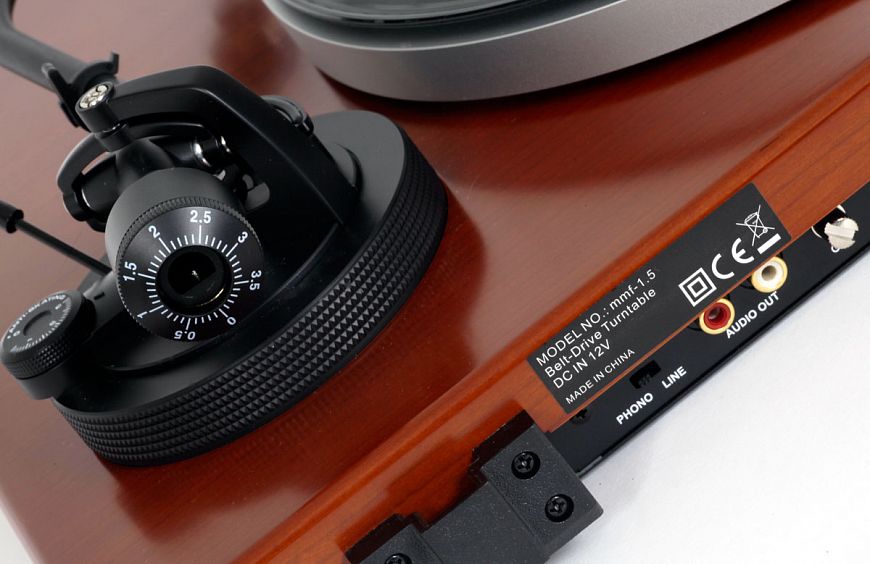

7. Убедиться в том, что переключатель встроенного фонокорректора находится в положении ON
8. Подключить проигрыватель межблочными кабелями к входу LINE IN интегрального усилителя, предварительного усилителя, ресивера или активных акустических систем
Все, можно ставить пластинку на диск и слушать музыку
Вы купили проигрыватель без фонокорректора и головки звукоснимателя
Как правило, в таком виде вертушку покупают уже опытные пользователи, которые знают, как ее выбрать и настроить, а также, какой фонокорректор купить. Если вы все-таки решились на такой подвиг, то помимо описанных выше шагов вам понадобится установить головку на тонарм, а также обзавестись фонокорректором – встроенным в усилитель/ресивер либо внешним.
Итак, установка головки звукоснимателя на тонарм:
(!) Постарайтесь выполнять установку в одежде без длинных рукавов (!)

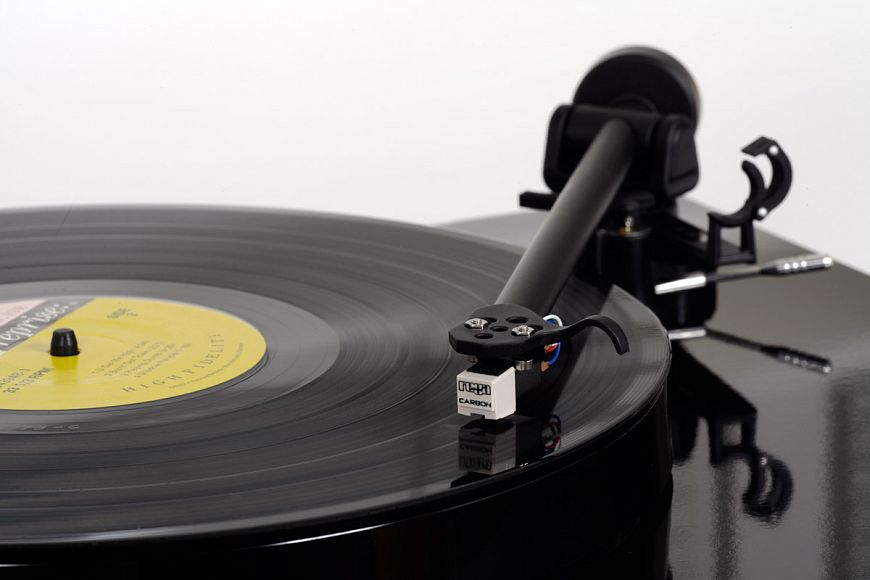

1. Извлеките головку из упаковки, не снимая защиты с иглы
2. Установите головку на конец шелла и закрепите ее винтами, не затягивая их сильно
3. Соедините провода шелла с клеммами на головке согласно цветной кодировке

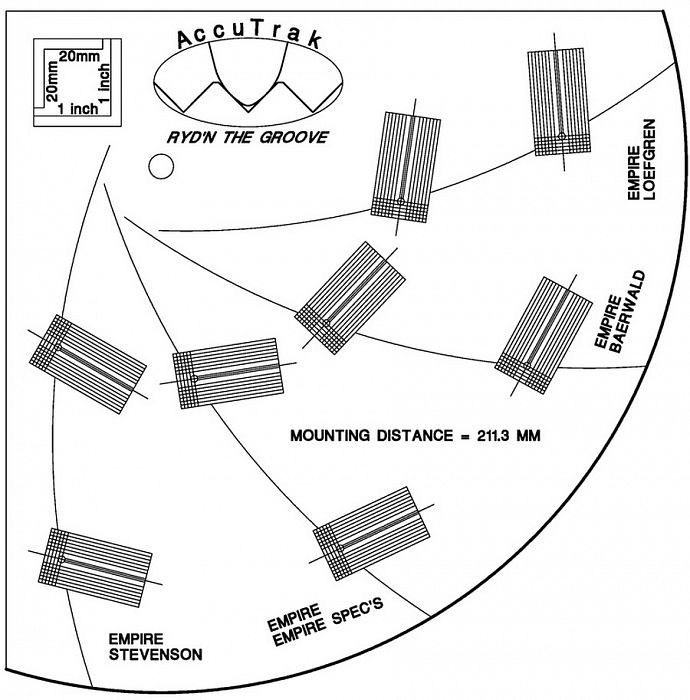

4. Затем при помощи шаблона нужно выставить точки нулевой погрешности. Обычно шаблон прилагается к проигрывателю винила, при его отсутствии его можно скачать здесь.
5. Обратите внимание на то, что в двух точках иглодержатель должен точно совпадать с соответствующей риской на шаблоне, при его отклонении поверните головку по вертикальной оси в нужную сторону
6. Затем при помощи зеркала или обратной стороны ненужного компакт-диска установите азимут. При правильной установке отражение иголки должно составлять прямую линию с самой иголкой при взгляде спереди
7. Вертикальный угол следования (VTA) можно выставить, если у тонарма регулируется высота основания. Для большинства случаев достаточно добиться параллельности корпуса головки и пластинки (если у головки прямоугольный корпус).
8. После выставления уровня прижимной силы можно установить антискейтинг. Рекомендуем для начала сделать его равным величине прижимной силы, а затем постепенно регулировать в сторону уменьшения, отмечая изменения на слух.
Дальше подключаем к встроенному или внешнему фонокорректору и наслаждаемся музыкой!
СОВЕТЫ ПОЛЬЗОВАТЕЛЮ. НА ЗАМЕТКУ
Подключаем проигрыватель винила к аудиосистеме
Свершилось! Вы стали обладателем своего первого проигрывателя винила и готовы войти в мир настоящего аналогового звука. Остался еще один маленький, но очень важный шаг – подключить ваш проигрыватель к имеющейся аудиосистеме. Как это правильно сделать и какие здесь существую варианты? Давайте разбираться
Проигрыватель появился в эпоху, когда аналоговые пластинки были, фактически, единственным способом качественного прослушивания музыки дома. Однако сейчас, в эпоху цифрового аудио, проигрыватели винила не так-то просто интегрировать в существующие (или собираемые) Hi-Fi-системы. В то же время продажи виниловых пластинок в 2019 году уже превысили продажи компакт-дисков, и поэтому очень многих интересует вопрос как подключить проигрыватель к AV-ресиверу, наушникам Bluetooth, беспроводной акустике или еще какому-то имеющемуся в наличии аудиоустройству.
На самом деле, такое подключение конечно же возможно, причем независимо от того, какие у вас проигрыватель и аудиосистема. Но в то же время этот процесс не всегда так прост и очевиден, как кажется на первый взгляд. Некоторые модели проигрывателей винила оснащены Bluetooth, которые позволяют легко соединять их с современными беспроводными колонками или наушниками. Однако большинство моделей подобной функцией не обладают, что делает их немного более сложными в подключении.
Прежде чем мы начнем, важно понять, какие компоненты и технологии вам нужны для передачи музыки с виниловой пластинки в ваши колонки. В отличие от аудиосигнала, исходящего от любого другого источника сигнала с обычным аналоговым выходом, сигнал, поступающий от картриджа проигрывателя, сначала должен пройти через специализированное устройство обработки, называемое фонокорректором. Он может быть автономным компонентом или встроенным в интегральный усилитель, AV-ресивер или даже активную акустику (о его наличии в конкретном устройстве подскажут входные разъемы с надписью Phono, около которых будет и специальная клемма заземления). Существует также большое количество проигрывателей винила, уже имеющих встроенный фонокорретор, и в этом случае их подключение нечем не будет отличаться от других источников сигнала. Если ни ваш проигрыватель, ни аудиоустройство, к которому вы хотите подключить его, не имеют встроенного фонокорректора, вам необходимо приобрести внешний.
Любой фонокорректор будет работать с картриджем с подвижным магнитом (MM), который устанавливается на большинство проигрывателей. Многие аудиофилы предпочитают использовать на своих проигрывателях звукосниматели с подвижной катушкой (MC); для них требуется универсальный фонокорректор, предназначенный для работы с картриджами MM и MC.
Проигрыватели без встроенного фоно-корректора требуется подключать специальным «фоно»-кабелем, имеющим дополнительный заземляющий провод. Он позволит исключить возможный фон в колонках системы. Фоно-кабели выпускаются готовые, но можно дополнить любой аналоговый стерео межблочный кабель третьим проводом, соединив им специальные клеммы заземления на проигрывателе винила и на фонокорректоре (или оснащенным им аудиоустройстве).
Подключение к AV-ресиверам и усилителям
Многие модели AV-ресиверов и стереоусилителей имеют встроенные фонокорректоры, так что вы можете подключить свой проигрыватель напрямую к Phono-входу таких моделей (как показано на нашем фото). Если ваш проигрыватель также имеет встроенный фонокорректор, вы должны подключить его к любому свободному аналоговому входу (но не Phono!), так как иначе звук будет с большими искажениями.
В середине – Phono-вход с клеммой заземления
Некоторые модели активных колонок, например, Klipsch R-51PM, также имеют Phono-входы, поэтому к ним можно подключать проигрыватели винила без встроенных фонокорректоров. Но с большинством активных колонок вам необходимо использовать проигрыватель со встроенным фонокорректором или использовать внешний между проигрывателем и акустикой.
Активные колонки Klipsch R-51PM, оснащенные встроенным фонокорректором
Подключение к Bluetooth-колонкам и наушникам
Как мы упоминали выше, в некоторые проигрыватели встроены беспроводные передатчики Bluetooth, которые могут передавать сигнал прямо на беспроводные колонки или наушники. Такую функцию имеют, например, проигрыватели Audio-Technica AT-LP60XBT, Sony PS-LX310BT и Pro-Ject Essential III Bluetooth. Любую из этих моделей вы можете соединить без использования проводов с совместимым аудиоустройством, и можно слушать музыку! Проигрыватель со встроенным Bluetooth также имеет и фонокорректор, поэтому его можно подключать и с помощью кабеля.
Подключать наушники к выходу фонокорретора (встроенного или внешнего) нельзя. Потребуется или внешний усилитель для наушников (о таком способе прослушивания музыки с винила мы расскажем чуть позже).
Конечно, недостатком этого подхода является то, что ваша система больше не является беспроводной, когда вы слушаете пластинки. Если вы все-таки хотите, чтобы ваш проигрыватель стоял вдалеке от аудиосистемы или колонок, подключите его к Bluetooth-передатчику. Хорошим решением в данном случае может быть, например, компактное устройство Pro-Ject Phono Box E BT, совмещающее в себе MM-фонокорретор и беспроводной передатчик. С его помощью сигнал с любого проигрывателя винила можно будет передавать на Bluetooth колонки или наушники.
Сделайте ваш проигрыватель винила беспроводным с помощью Pro-Ject Phono Box E BT
Подключение к акустикам через Wi-Fi (Sonos, Amazon Echo, AirPlay)
Если вы хотите сохранить беспроводной статус вашей Wi-Fi-системы, у вас есть два возможных решения. Если ваши Wi-Fi-колонки оснащены еще и Bluetooth, и ваш проигрыватель или фонокорретор также имеют Bluetooth, вы можете использовать этот метод беспроводного подключения. Если нет, вам нужно купить устройство, которое соединит ваш проигрыватель и беспроводную аудиосистему. Для Sonos это устройство Port, но вы также можете использовать аналоговый вход на Sonos Play: 5 колонок для отправки сигналов с вашего проигрывателя на всю систему Sonos. Для Amazon Echo это Echo Link, а для систем DTS Play-Fi или Apple AirPlay это MartinLogan Unison, Klipsch Gate или аналогичные модели. Большим преимуществом этого подхода является то, что звук с вашего проигрывателя будет передаваться на несколько колонок по всему дому, и качество звука при этом будет выше, чем при использовании Bluetooth. Недостатком же является то, что это дополнительное Wi-Fi-устройство может стоить дороже, чем ваш проигрыватель, и ни у одного из них нет встроенного фонокорректора. Поэтому, если у вашего проигрывателя тоже нет такового, вам необходимо подключить внешний фонокорректор между проигрывателем и этим беспроводным интерфейсом.
Если вы строите систему с нуля, в настоящее время есть один проигрыватель с встроенным Wi-Fi: Yamaha MusicCast Vinyl 500. Однако его подключение по Wi-Fi работает только с колонками и аудиокомпонентами, поддерживающими технологию Yamaha MusicCast, что необходимо учитывать при подборе остальных компонентов системы.
Yamaha MusicCast Vinyl 500 передает звук с винила по Wi-Fi на совместимые беспроводные устройства
Подключение к проводным наушникам
Если у вас наушники, которые подключаются с помощью кабеля, есть несколько вариантов прослушивания через них музыки с проигрывателя винила. Если у вашего AV-ресивера или усилителя имеется разъем для наушников, используйте наши рекомендации по подключению проигрывателя винила к нему, а затем слушайте музыку через этот выход. Вы также можете использовать внешний усилитель для наушников, если он имеет аналоговый вход. Просто подключите выход фонокорректора к усилителю наушников, а затем подключите наушники к усилителю. Некоторые фонокорректоры, такие как GOgroove Phono Preamp Pro, уже имеют встроенные усилители для наушников, что существенно упрощает компоновку подобной системы. В то же время существуют и проигрыватели с соответствующим дополнительным выходом – например, Pro-Ject Essential III Headphone.
Проигрыватель Pro-Ject Essential III Headphone – мечта меломана-эгоиста
Заключение
Мы рассмотрели практически все возможные способы подключения современного проигрывателя винила. Некоторые из них совсем простые, некоторые немного более сложные, но здесь все будет зависеть от имеющейся у вас аудиосистемы. В любом случае проигрыватель винила позволит вам прикоснуться к музыке в ее наиболее натуральном, аналоговом виде. И это стоит того, чтобы приложить некоторые усилия.
Винил для чайников или как собрать хорошую систему и не сойти с ума
Всё больше людей интересуется винилом, в том числе и в нашей команде. За последние полгода-год сразу несколько сотрудников Big Geek обзавелись «вертушками» и начали коллекционировать пластинки.
Поиск новых впечатлений от звука как никогда обострился за время самоизоляции и вынужденной работы на удалёнке. Если все плейлисты и альбомы уже заслушаны до дыр, то волей не волей захочется чего-нибудь нового. Почему бы не попробовать винил?
Как это сделать с минимальными знаниями, без лишних сложностей и без огромных денежных трат — я расскажу вам в этой статье, написанной на основе личного опыта, а также опыта моих коллег и друзей.
Если вы уже решили или только задумались собрать систему для прослушивания пластинок, то почитав форумы или посмотрев ролики с советами бывалых пользователей, вы, скорее всего, подумаете, что сборка такой системы — штука страшная.
Помимо приличной вертушки (обязательно со сменной головкой звукоснимателя, регулируемым тонармом, увесистым корпусом, стеклянным или стальным опорным диском и так далее) эксперты-аудиофилы посоветуют вам купить хорошие фонокорректор, усилитель, пассивные колонки и дополнить всё это дорогущими проводами. Цена на такой набор может доходить просто до бесконечности.
Но что если я скажу вам, что чтобы приобщиться к винилу не нужно делать так много лишних движений, и можно собрать систему, которая будет работать сама по себе, занимать минимум места и выглядеть красиво?
Изначально, я решил, что хочу собрать себе простую и красивую систему, с минимальными заморочками по «железу», чтобы всё просто работало. Считайте, что меня к этому приучила техника Apple. Но в процессе выбора «вертушки» и колонок я столкнулся с некоторым количеством подводных камней, подаривших мне головную боль. Хочу чтобы эта боль обошла вас стороной. Поэтому давайте сразу определимся с некоторыми вещами.
Зачем и для чего
В первую очередь, ответьте на такой вопрос: вы хотите просто слушать любимую музыку на более-менее хорошем проигрывателе или хотите постоянно улучшать свой «вертак» и относиться к нему как к дорогому музыкальному инструменту? Как вы понимаете, это совершенно разные сценарии, и под них нужны совершенно разные устройства.
В первом случае, будет достаточно базовых моделей проигрывателей с минимальными требованиями по вмешательству в их работу. Ничего лишний раз заменять или регулировать позволено не будет. Во втором случае, придётся потратить гораздо больше времени и денег, чтобы найти устройство, с которым будет приятно возиться, апгрейдить его и улучшать по мере роста музыкальной коллекции и стремительно возрастающих требований к звучанию «инструмента».
Раз вы читаете эту статью, то, скорее всего, хотите просто слушать музыку в хорошем качестве на хорошем проигрывателе, и чтобы он не стоил как крыло от самолёта. Теперь вам предстоит определиться — а что именно вы собираетесь слушать на виниле? Старые записи 60-80-х годов, что-то из 90-х или нулевых? Или вы слушаете только современную музыку?
Старые записи гораздо требовательнее к качеству системы. Современные же записи почти все изначально цифровые, а на винил записываются по большей части для красоты, на радость коллекционерам и фанатам. Конечно, звучание таких записей будет сильно лучше чем в любом стриминговом сервисе (включая Hi-Res стриминг), но до старой аналоговой классики ему будет ой как далеко.
Из этого сразу же вытекает вопрос: сколько вы готовы потратить на свою систему? Не больше 20 тысяч? Не больше 50? Не меньше 100? Раз вы читаете эту статью, то наверное хотите взять что-нибудь попроще и подешевле, поэтому переходим дальше.
Почему не стоит брать «чемоданчики»
Самый первый и самый главный совет: избегайте всех этих красивых пластиковых коробочек, похожих на проигрыватели, и идущих, зачастую, сразу со встроенными колонками. С ними вы не услышите никакого качества, а только испортите свои диски со временем и потратите деньги впустую. Если не хотите получить исцарапанные пластинки после пары-тройки прослушиваний, то ни в коем случае не покупайте «чемоданчики».
Минимально адекватная альтернатива этим коробочкам — базовые модели «вертушек» от более серьёзных аудиобрендов за 13-15 тысяч рублей. Их, конечно, тоже есть за что поругать, но даже в сочетании с недорогими колонками за 5-7 тысяч рублей они подарят вам в миллиард раз больше приятных эмоций от прослушивания пластинок, чем любая красивая коробочка.
Автоматика или ручное управление
Если вы не хотите лишний раз возиться с проигрывателем, то вам нужен «вертак» с автоматическим управлением. У таких проигрывателей есть кнопки «старт» и «стоп», которые автоматически раскручивают пластинку и опускают или поднимают тонарм в её начале или конце.
Существуют даже проигрыватели с электронным переключением скоростей — это вам пригодится, если вы собираетесь слушать не только стандартные 12-дюймовые пластинки, но и 7-дюймовки.
Автоматическое управление будет особенно актуально для всех, у кого есть маленькие дети, и кто не хочет чтобы они лезли в проигрыватель без спроса — ведь достаточно просто нажать на кнопку и увидеть как тонарм сам по себе встаёт на пластинку и музыка начинает играть. Чистая магия!
В полностью ручном управлении, конечно, есть своя прелесть, но все автоматические варианты, как правило, позволяют делать всё то же самое и руками, так что автоматика — это просто дополнительная возможность и неплохая защита от неумелых рук или постороннего вмешательства.
Нужен ли проигрывателю Bluetooth?
Многие пользователи так устали от проводов, что начали требовать от брендов виниловые проигрыватели с поддержкой Bluetooth. На первый взгляд, это максимально странная затея, потому что никакой прелести и качества аналогового звука вы в таком случае не получите.
Однако, если у вас полно пластинок, а вы хотите слушать их, например, лёжа в ванной через портативную колонку, то поддержка «синего зуба» — маст хэв. А уж если ваш проигрыватель и колонки поддерживают aptX или LDAC, то наслаждаться беспроводным звуком получится даже в хорошем качестве.
Главное, чтобы было кому переворачивать пластинки, пока вы играетесь с уточками.
Встроенные или внешние компоненты
Если вы не хотите ломать себе голову подбором фонокорректоров, усилителей или ресиверов для пассивных колонок (которые тоже надо ещё суметь подобрать, ведь любые колонки лучше сперва послушать), то на помощь вам придут активные колонки со встроенными усилителями и проигрыватели со встроенными фонокорректорами.
Тут можно возразить, что встроенные решения всегда хуже выделенных, но всё зависит от цены — если вы готовы потратить 20-25 тысяч на колонки и 20-25 тысяч на проигрыватель, то вариантов с хорошими встроенными компонентами вы найдёте массу, и ещё больше — за большие деньги.
Куда и к чему подключать
Обязательно обратите внимание на наличие всех необходимых портов в ваших будущих колонках и подумайте к чему кроме винила вы ещё захотите их подключить.
Некоторые колонки имеют только оптические выходы, другие — RCA или AUX, третьи — только XLR, TRS и прочие порты для работы на студиях. Чаще всего виниловые проигрыватели идут с выходом RCA, он же «тюльпан», а значит вам нужны колонки с таким же входом или, в крайнем случае, с входом AUX — для него потребуется переходник или другой провод, но проблем с подключением не возникнет. Колонок с поддержкой AUX великое множество.
При желании вы даже можете подключить «вертушку» к саундбару от телевизора — если у него помимо «оптики» и HDMI есть RCA или AUX порты. Ценители винила, конечно, не рекомендуют так делать, потому что мало какой саундбар даст вам такую же хорошую сцену и панораму как полноценные раздельные колонки, но это абсолютно ваше дело — что и как слушать.
Вы можете собрать себе систему 2.1, 5.1 или 7.1 и подключить к ней «вертушку» — почему нет? Потому что в интернете вам кто-то сказал что это «не круто»? К тому же, иметь одно устройство для всех подключений порой бывает удобнее, чем хранить в одной комнате несколько разных устройств для прослушивания музыки, особенно если вы ограничены в пространстве.
На какие устройства стоит обратить внимание
Я перечитал кучу статей, посмотрел множество обзоров, пообщался с друзьями и коллегами, и остановился на нескольких моделях проигрывателей и колонок с более-менее адекватными ценами (от 13-15 тысяч до 30 тысяч рублей за проигрыватели и от 7 до 27 тысяч за колонки) и приличными характеристиками.
Проигрыватели
Audio-Technica AT-LP60 — наверное, самый популярный «вертак» на рынке среди начальных, есть модели с Bluetooth, USB (для оцифровки винила) или без всего;
Teac TN-180 BT — популярный проигрыватель начального уровня, который выглядит и звучит дороже, чем стоит;
Sony PS-LX310BT — минимализм и простота с оптимальной функциональностью для чайников;
Pro-Ject T1 — наверное, лучший стартовый проигрыватель для тех, кому хочется чего-то более аудиофильского по виду и по звуку;
Rega Planar 1 — начальный проигрыватель топового бренда без фонокорректора и с полностью ручным управлением.
Колонки
Взвесив все за и против, и ответив себе на вопросы, поднятые в начале статьи, я остановил выбор на проигрывателе Sony PS-LX310BT и активных колонках Audioengine A2+ BT — во многом из-за дизайна проигрывателя и размера колонок, которые идеально вписываются в домашний интерьер и не занимают много места.
Не то чтобы мне был нужен Bluetooth 4.2 в проигрывателе, пусть даже и с поддержкой aptX, но возможность оставить «вертушку» в комнате и пойти полежать в ванную с портативной колонкой оказалась очень даже полезной. Кроме того, меня подкупил его минималистичный дизайн, равно как и дизайн колонок, удивительно компактных для своих возможностей.
Также этот проигрыватель подкупил меня автоматическим управлением, наличием встроенного фонокорректора и возможностью выбора одного из трёх вариантов усиления звука. Это безумно полезная штука, если вы будете слушать не только новые пластинки, но и старые, гораздо более тихие, зачастую.
Про колонки могу сказать только то, что эти «малыши» не просто так признаны всеми зарубежными обозревателями настоящим инженерным чудом. Благодаря встроенному AB-усилителю и грамотной конструкции они выдают мощный, чистый и детальный звук. К тому же, они предлагают все возможные виды подключений: BT 5.0 c aptX, RCA, AUX, USB и Sub. Их можно использовать буквально с любым устройством в доме, так что если мне взбредёт в голову заменить их на что-нибудь покрупнее, то им всё равно найдётся место.
Размер и внешний вид колонок, на самом деле, может стать куда более определяющим фактором, чем сам проигрыватель, потому что далеко не всегда то, что хорошо звучит в шоу-румах или рекомендовано к покупке экспертами-аудиофилами, будет хорошо смотреться у вас дома и не будет занимать кучу места. Особенно если помимо полочной акустики вы захотите взять себе ещё и сабвуфер.
Таким получился мой личный опыт. Почитать подробнее про другие замечательные колонки и проигрыватели вы можете по ссылкам ниже.
И вот ещё одна хорошая подборка, которая не хочет красиво встраиваться.
Также советую вам обратить внимание на канал, где можно оценить примерный характер звучания совершенно разных колонок и понять что вам больше подходит без походов по магазинам аудиотехники.
Надеюсь, что мой опыт оказался для вас полезным, ну а если вы в корне не согласны с написанным или считаете, что винил нужно слушать только на серьёзных дорогих системах, где нужно всё регулировать руками и тщательно подбирать компоненты, то я могу только позавидовать вашему количеству свободного времени и вашему усердию.
Наверняка, оно и правда того стоит, но даже если вы соберёте недорогую систему и уложитесь в 20 тысяч рублей, то останетесь довольны и отроете дивный новый мир совершенно другого звука. Неприятный побочный эффект здесь только один — следом вы начнёте тратить баснословные суммы на пластинки.
Но это, как говорится, уже совсем другая история.
