Как подключить пылесос к шлифмашинке

Как шлифовать без пыли: простейшая насадка на инструмент

Работа шлифовальной машиной всегда сопровождается большим количеством мусора. Пыль летит во все стороны, оседает на мебели и полу, попадает в нос, рот и глаза. Приходится работать в маске и очках, а они мешают обзору и также забиваются пылью. После работы вас ждёт длительная и малоприятная уборка, это факт. Есть ли вариант как-то избавиться от этого побочного эффекта? Идею подсказал автор YouTube-канала GOOD_WOOD. Он придумал простую и эффективную в работе насадку на УШМ, которая легко избавит вас от всех этих неприятностей. Так что если вам предстоит большая работа со шлифовкой, воспользуйтесь этим предложением.

Что потребуется для изготовления насадки

В чём состоит идея насадки: нужно соорудить пылеприёмник, который не даст мусору от шлифовального круга разлетаться в стороны. Этот пылеприёмник должен направлять все отходы в работающий пылесос. При этом конструкция не должна никоим образом мешать вам качественно выполнять поставленную задачу.

Для изготовления насадки вам потребуется пятилитровая пластиковая бутыль, полоса утеплителя из поролона, изолента и сантехнический переходник с углом в 45°. Из инструментов – всего лишь ножницы. Вся работа займёт не больше 15 минут, так что сразу приготовьте пылесос.

Изготовление корпуса насадки для УШМ

Начать нужно с того, что конструктивно шлифмашины могут быть разными и отличаться прежде всего размерами. Так что универсальных размеров для этой насадки нет, нужно всё промерять по ходу работы.

ФОТО: YouTube.com Отмерьте искомую длину от донышка бутыли и отрежьте по кругу. Удобнее ориентироваться по круговым рискам, даже не нужно рисовать линию. Режьте с небольшим запасом на всякий случай

ФОТО: YouTube.com Следующий размер, который вам потребуется установить – это диаметр крепёжного хомута защиты инструмента. Вам нужно вырезать точно такое отверстие по центру донышка бутылки. Сделайте замер штангенциркулем и им же процарапайте круг на пластике, а потом вырежьте его ножницами. Можно обровнять край зажигалкой

ФОТО: YouTube.com Вставьте стандартную защиту внутрь заготовки из пластика так, чтобы кольцо хомута прошло в отверстие

ФОТО: YouTube.com Теперь нужно выровнять край пластика так, чтобы он был примерно на 3-5 мм ниже, чем край подошвы. Пластик легко режется ножницами, так что проблем с подгонкой у вас не возникнет

ФОТО: YouTube.com Проверить правильность края легко: приложите шлифмашинку к плоской поверхности. Через прозрачный пластик будут хорошо видны все огрехи обрезки

Как подсоединить насадку к пылесосу

Пластиковая насадка будет выполнять роль пылеприёмника, но она не прилегает плотно к обрабатываемой поверхности, нужно решить эту проблему, а также присоединить насадку к шлангу пылесоса.

ФОТО: YouTube.com Самый удобный вариант – пластиковый сгон для сантехнической трубы. Он по размеру как раз подходит для шланга пылесоса

ФОТО: YouTube.com На донышке вашей насадки нужно прорезать отверстие, в которое войдёт сгон. Сделайте его, разрезая пластик лепестками. Потом отогните их и вставьте деталь

ФОТО: YouTube.com Зафиксируйте лепестки несколькими мотками изоленты. Расположите насадку так, чтобы она была близко к корпусу шлифмашинки

Дополнительно примотайте её той же изолентой, надёжно фиксируя на корпусе, но так, чтобы не закрыть два боковых отверстия для вентиляции двигателя. Если закроете – прибор просто перегорит.

Как достичь плотного прилегания к обрабатываемой поверхности

Как бы вы аккуратно не обрезали край насадки, небольшие щели всё равно останутся, и пыль будет разлетаться в стороны. Избежать этого можно, только используя мягкий край. Вам потребуется полоска поролона для утепления с липким слоем. Такие продаются в любом хозяйственном магазине.

ФОТО: YouTube.com Оберните этой полоской наружный край вашей насадки. При этом поролон должен выступать примерно на 5 мм за край. Теперь, когда вы будете работать инструментом, поролон буде приминаться и плотно закрывать все щели. Он не даст пыли разлетаться в стороны

ФОТО: YouTube.com Теперь нужно только присоединить шлифовальный инструмент к пылесосу и начать работу. Преимущество насадки вы заметите сразу. Не просто будет чисто, но и наждачная подошва будет меньше забиваться, потому что пыль сразу будет поступать в пылесос

Как видите, всё довольно просто. Небольшим неудобством будет то, что вы не будете видеть край диска при работе, но если бы вы не пользовались таким устройством, то вашему обзору также мешали бы забитые пылью очки. Вы сэкономите уйму времени на уборку, и работа будет вам в радость. Кстати сделать насадку можно не только из бутыли, вот в этом видео-мастер-классе для этой цели использовали ведёрко от краски:

Источник

Подключение ленточной шлифмашины к пылесосу

Наконец то я вплотную озаботился проблемой чистоты на рабочем месте в процессе проведения различных манипуляций, таких, как фрезерование, пиление, шлифование. Как правило, пылища в это время стоит просто дикая, моя жена вообще фрезер называла раньше «машинкой для производства пыли» (в то время я работал на балконе)))).

Фрезер я оснастил вот таким пылеуловителем (для обработки кромок и торцов) — улавливает не менее 80% пыли и опилок. электролобзик и циркулярная пила имеют штатные приспособления для подключения к пылесосу. Дело стало за ленточной шлифмашинкой.

В моей «Калибр» ЛШМ-900 стандартный мешок-пылесборник порвался буквально через пару дней (разошлась молния). Да и сам мешок не настолько эффективен, как пылесос. Но разъем на корпусе имеет специфическую прямоугольную форму, которая никак не сочетается со шлангом для пылесоса.

Выручили меня мой промышленный фен (вообще, рекомендую заиметь термопистолет в гараже — незаменимая штука для работы с пластмассой). И обрезок сантехнической трубы на 50 мм (или 40-45 мм — не замерил — могу ошибаться).

Разогрев хорошенько широкий конец трубы (из которого я предварительно извлек резиновую прокладку) я просто натянул размягчившийся переходник на прямоугольную трубу шлифмашины, обжав ее пальцами по месту (естественно использовал перчатки).

На возможность снятия я заморачиваться не стал и жестко зафиксировал трубку на месте парой саморезов.

Можно было заморочиться чуть подольше и отформовать трубку с углублением под защелку на ЛШМ.

Трубка пылесоса почти идеально подходит к шлангу, а работа с пылесосом стала раза в три менее пыльной, но более шумной ;-).

Источник

Как подключить пылесос к шлифмашинке

Есть лобзик от макиты, есть пылесос. Где искать насадку для соединения оных, и как оно в магазине называется?

Сливной шланг от стиралных машин подходит.

Переходник, муфта, насадка для электроинструмента. Во всехинструментах ищите от Интерскол, Спарки — там по несколько диаметров и за 30-100 р

Шланг сливной для стиральной машины.

Понял, господа, спасибо!

Небольшой отчётик для будущих вопрошающих — подходит идеально, НО:
по крайней мере на длинном шланге в районе 2-3 метров СВИСТИТ ТАК, что УШИ ЗАКЛАДЫВАЕТ. Пылесос правда мощный.
Внутри уже и лапухи резиновые срезал, всё-равно. Честно говоря работать так не возможно, а соседям привет такой, что лобзик заглушает.

Да хоть какой, собирать он может только с одной стороны реза, и то не всё.

in my humble opinion

Kvost написал :
Да хоть какой, собирать он может только с одной стороны реза, и то не всё.

не, я в контексте свиста, а не качества сбора. но пылесос правда не рядовой. типа кирби 😐

Altruist2 написал :
Небольшой отчётик для будущих вопрошающих — подходит идеально, НО:
по крайней мере на длинном шланге в районе 2-3 метров СВИСТИТ ТАК, что УШИ ЗАКЛАДЫВАЕТ. Пылесос правда мощный..

может есть народный способ устранения? на пылесосной части пытался снизить мощность, открыв «затворчик», не помогает
чуть-чуть и иногда помогает изгибание шланга (самого стирального) — мож какой волшебный «узел» завязать можно?
А вообще если свист это нормально, то представьте какой у вас, и помножте смело минимум на 2-3, такой уж пылесос сцуко ядрёный (800 АэроВТ)

Altruist2 написал :
не, я в контексте свиста, а не качества сбора. но пылесос правда не рядовой. типа кирби 😐

Тогда к чему всё это. Убирать всё равно придётся.

Он от сети стока кушает

in my humble opinion

Kvost написал :
Тогда к чему всё это. Убирать всё равно придётся.
Он от сети стока кушает

Стены потом не пылесосить, а только под местом распила — гораздо чище с пылесосом

Altruist2 написал :
только под местом распила — гораздо чище с пылесосом

Обороты лобзу придавить и опилки сильно лететь не будут.

У родни такой есть, поэтому я немного в курсе возможностей этого чуда. Тяга у него просто никакая, сам неповоротливый с большим таким пыльным мешком, поэтому давно стоит в кладовке, а пользуются они дешёвым электролюксом баксов за 200 в паре с аккумуляторным роботом (румба какая-то). Надо отдать должное его продавцам: талант налицо!

in my humble opinion

Altruist2 написал :
может есть народный способ устранения? на пылесосной части пытался снизить мощность, открыв «затворчик», не помогает
чуть-чуть и иногда помогает изгибание шланга (самого стирального) — мож какой волшебный «узел» завязать можно?
(800 АэроВТ)

Добрый день уважаемые!
При строительстве дома озадачился такой темой как шлифовка дерева, а именно сруба. Путем проб и ошибок, покупками бракованных шлифмашинок от отечественных производителей была наконец найдена та, которая устраивала. Главных требований к ней было три: регулировка оборотов, небольшой вес, насадка для подключения пылесоса. С последним возникли проблемы. Оригинальную и заводскую такого же производителя жаба не позволила купить, ибо стоила она как крыло от Боинга почти как сама шлифмашинка. Было принято решение насадку рукожопить по ЯПовской традиции.
Итак, погнали.
32 фото

Образец того, ну или примерно того что хотим видеть в финале.
Полностью из пластика, со сдвигаемым сектором, щеткой по краю и трубкой для подключения пылесоса.

Была куплена вот такая вроде буржуйская машинка, но сделана как написано в России. Мощностью 850 Вт, под тарелку-липучку 125 мм, с максимальными оборотами в 11 000 оборотов.
Но нам такие высокие не нужны, работаем на минимальных 3000 оборотах.

Если коротко то:
при шлифовке нужны низкие обороты ( о чем пишет ТС ):

а болгарка больше заточена под высокие обороты (например для резки металла), при долговременной работе болгарки на низких оборотах ее можно перегреть

С таким стандартным посадочным местом.

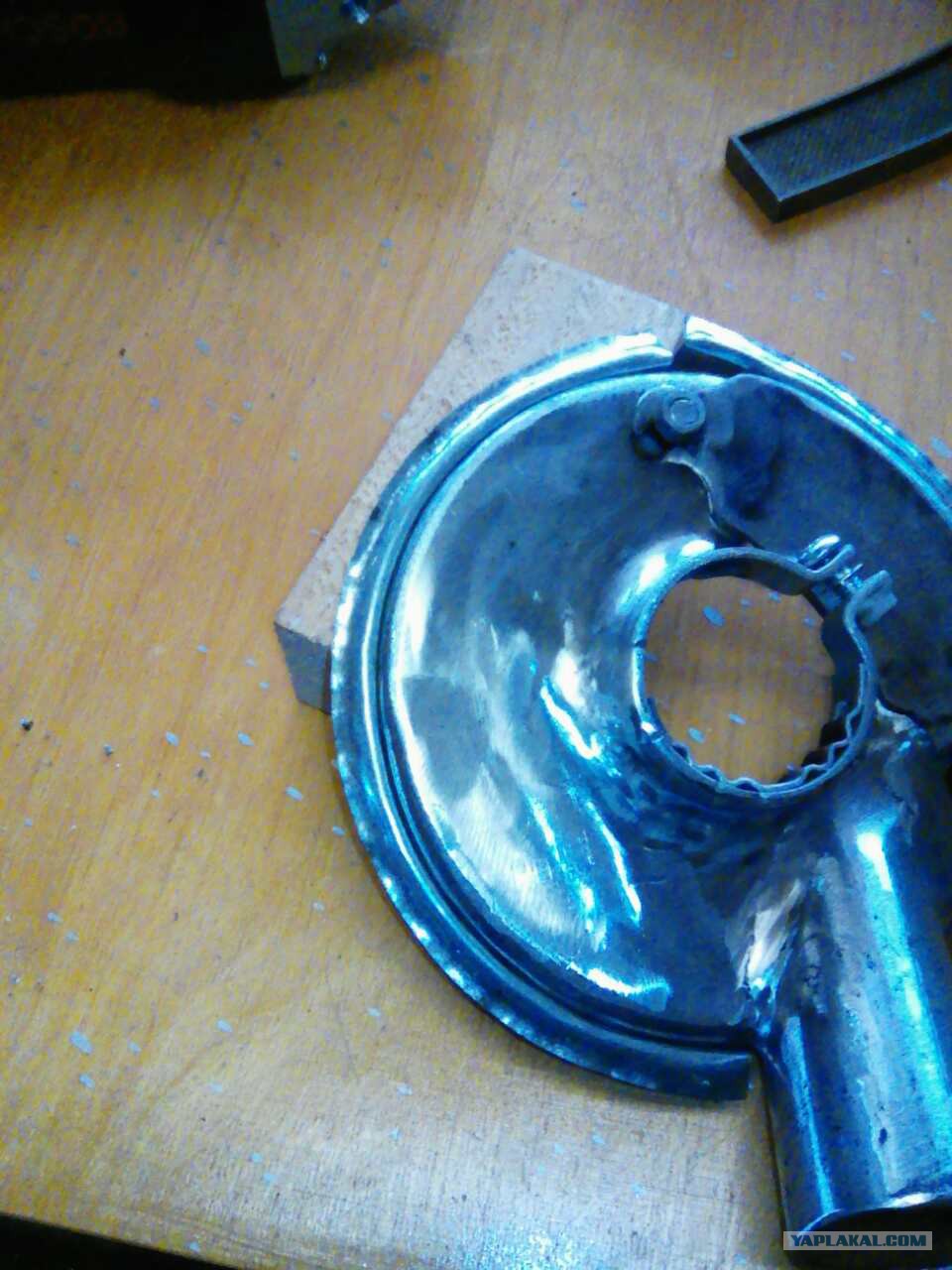

За основу был взят штатный защитный кожух. К нему приварена недостающая часть.

Вот так смотрится на самой машинке.

Вот так смотрится на самой машинке.

Насадка делается для работы с таким диском-липучкой. 125 мм.

Примеряем съемный сектор, который нужен для работы в труднодоступных местах.

Вид с другой стороны

Примеряем переходник на шланг пылесоса. Труба на 32 мм.

Фото с тарелкой-липучкой.

Долго ломал голову как закрепить по краю щетку. Решил сделать вот такую зажимную планку. Внутрь вставляется ворс, проклеивается термопистолетом и потом планка зажимается.

Вид с другой стороны.

Щетину брал от обычной щетки для обуви. Главное чтобы был ворс самый жесткий.

Почти законченный вид.

Щетка на сьемном секторе тоже присутствует.

Все это было покрашено и окультурено. щетина подстрижена.

Съемный сектор закреплен на барашках. есть пропилы чтобы их полностью не откручивать, а просто ослабить и сдвинуть.

Сделано неплохо, только сдается мне, что масса этой херни чуть ли не массе самой УШМ равна. Вопрос, удобно ли этим работать.

Вопрос — сваривал штучными электродами или полуавтомат? (тьфу ты, чукча не читатель, чукча — писатель. Вопрос снят).

Мне показалось, что трубка толщиной чуть ли не 2мм там. А она весит нормально, разбалансированным инструментом работать очень неудобно, как правило.

Вероятно, можно было рассмотреть вариант, при котором отводная трубка еще и доп. ручкой является.

geroi07, не здря, считаю, заморочился! Молодец!

Будет всё отлично работать, т.к. кожух, не влияет на балансировку, влияние лишь диск шлифовальный оказывает.

Вот на что, наверное автор ориентировался (помимо кожуха), есть для этого специальная модель: Bosch GBR 15 CAG

Но! Стоит она = 32 561 руб.

У меня есть и УШМ, и эксцентриковая шлифовалка, и ленточная, и реноватор. Каждый инструмент под свои нужды в итоге.

Реноватором большой объем шлифования не сделаешь, увы, только избавит от ручной работы в труднодоступных местах. Но им крайне удобно выпиливать, скажем, отверстия в листовом материале или аккуратно пилить пластиковые изделия, типа подоконников, плинтусов и т.д.

А вот это по деньгам было бы не дешевле?
Выбор бренда значения не имеет.
можно взять из «зеленной» серии или китайца какого нибудь?

Не благодари. Можно хоть пылесос подключить, хоть самому отсасывать))

Ну ТС, жму твою руку! Серьёзно к делу подошёл!

Я вот тоже делал что то подобное, только из говна и палок бидончика майонеза, изоленты, проволоки и запчастей от пылесоса

Мне нужно было содрать совдеповскую краску с бетонных стен на кухне. Ну я и решил сделать это фортуной с алмазным тарельчатым диском.

Адская машина получилась — зато земля и небо по сравнению с тем что сошкрибать эту краску мастерком.

Про то что купить такую насадку на фортуну я даже не говорю! У меня чуть слеза с глаз не потекла когда я увидел алмазный диск в продаже! Был уверен что не найду. В большинстве магазинов продовцы вообще не понимали что я от них хочу Так что я даже не пытался им рпссказывать что существует специальная насадка на фортуну для того-то того-то.

Получилось конечно не очень, но толк от насадки определённо был! И сделана она была на коленке за пол часа и 0.5 пива. Конструкции хватило как раз на то чтобы содрать краску со стен, но больше мне и небыло нужно. Понадобится — сделаем новую

Это я в гараже тренеровался на бетонном полу.

Под мои задачи не подошла.
К тому же в ближайшем лабазе нет. Нужна вчера.
В итоге запилить пришлось под свои нужды.
И да, ценник завышен на порядок.

geroi07, не здря, считаю, заморочился! Молодец!

Будет всё отлично работать, т.к. кожух, не влияет на балансировку, влияние лишь диск шлифовальный оказывает.

Вот на что, наверное автор ориентировался (помимо кожуха), есть для этого специальная модель: Bosch GBR 15 CAG

В гараже или на даче сбор стружки, опилок и древесной пыли, конечно, имеет значение, но в условиях квартиры он имеет очень большое значение. Настолько большое, что некоторые типы инструмента и станков практически нельзя использовать без средств сбора пыли.

Для начала немного наукообразных рассуждений. Деревообрабатывающий инструмент и станки можно разделить на режущий и шлифующий. С шлифующим все ясно, он по определению производит пыль. Режущий же бывает очень разный, но все сводится к острым кромкам, вгрызающимся в дерево и отрезающим кусочки. Количество и размер этих кусочков и определяет пыльность инструмента. Зависят эти факторы от размера режущих кромок и линейной скорости их движения, а также от скорости подачи инструмента или заготовки. Строгальные станки с большими ножами и валами с небольшой частотой вращения производят стружку. Фрезер на 22000 оборотов в секунду производит пыль, долго висящую в воздухе. Пыль и стружка удаляются по-разному. Для стружки нужен большой приемный объем и мощный поток, который бы тянул ее в стружкосос. Для пыли нужны тонкие фильтры и большая скорость потока, чтобы пыль не успевала разлетаться. Чтобы совместить эти требования, пылесос включают через циклон, в котором оседает стружка и крупная пыль, а мелочь идет дальше и останавливается фильтром пылесоса. Но это в теории правильного устройства мастерских, а у нас речь о квартире. Некоторое время я просто подключал пылесос к инструментам. Работало это нормально, только маленький мешок бытового пылесоса «Электролюкс» быстро заполнялся (полчаса работы фрезером), а стоят эти мешки недешево. Если с шлифмашиной это перенести можно, то с фрезером, генерирующим пыль в больших объемах, это уже дороговато. Для экономии дорогих мешков пробовал использовать один и тот же несколько раз; главное не смешивать древесную пыль и бытовую (собирать в разные мешки). Это проходит, но вытряхивать мешок через входное отверстие очень неудобно. Нашел я в загашнике старый пылесос «Тайфун», попробовал подключить его. Увы, получилось так себе: тянет слабо и очень шумный. После этого я все же пришел к схеме с промежуточным контейнером.

Тайфун в качестве циклона

Смысл использования промежуточного контейнера (циклона) состоит в том, чтобы крупную фракцию собирать отдельно, в безмешочную емкость, которую можно выгребать руками. Мелкая фракция просачивается сквозь крупный фильтр первого этапа и задерживается дальше, в мешке с тонким фильтром, но уже гораздо меньшего объема. В качестве промежуточного контейнера и выступил пылесос «Тайфун» с удаленным двигателем. Внутри пылесос выглядит так:

Слева вверху верхняя крышка корпуса, вверху справа кольцо крепления двигателя с крыльчаткой, внизу слева нижний бак с мешком, внизу справа тканевый фильтр. Переделка состояла в следующем. Мешок выброшен, двигатель снят. В выхлопное отверстие с помощью изоленты вмонтирован кусок переходника для моего Электролюкса, чтобы штатный шланг Электролюкса плотно входил в него. Таким образом, Электролюкс тянет через свой шланг из выхлопного отверстия Тайфуна. На входное отверстие Тайфуна подключен штатный шланг Тайфуна, который дальше подсоединяется к инструментам. Так или иначе схема оказалась достаточно рабочей, хотя два болтающихся под ногами пылесоса не очень удобны. Вот так выглядит емкость Тайфуна при выгребании накопившейся пыли:

Весь инструмент (а у меня парк разномастный) имеет разные патрубки для подключения пылесоса. Ни один из них не подходит к штатному шлангу Тайфуна. Для облегчения подключения я сделал так. От Тайфуна сохранились разные насадки, которые, конечно же, на штатный шланг отлично садятся. От этих насадок я отпилил патрубки и накрепко примотал их изолентой к разным инструментам. После этого шланг Тайфуна подключается, скажем, к Мафелю как к родному:

При независимом включении инструмента и пылесоса нужно внимательно следить, чтобы не начать работу с выключенным пылесосом. Чтобы минимизировать шансы такого включения, я сделал ножной пульт. Он представляет собой две розетки и два выключателя. Один выключатель фиксирующийся, второй нет. Оба в водозащищенном исполнении, чтобы меньше пыли попадало внутрь (при включении/выключении образуются искры, которые могут поджечь пыль). Обе розетки включаются любым выключателем, лежит пульт на полу, выключатели нажимаются ногой. Пылесос и инструмент включаются в розетки пульта, при этом кнопка на самом пылесосе постоянно нажата. Таким образом, пылесос включается только пультом, при этом если пульт выключен, то и на инструмент питание не подается и запустить его нельзя. Нефиксирующийся выключатель используется при сверлении дрелью в стойке, когда одна рука держит заготовку, другая рычаг опускания сверлящей головки. Очень удобно.

Ручная циркулярка

У меня сейчас погружная циркулярка Mafell KST 55 S. Погружные пилы устроены так, что кожух закрывает почти весь диск, поэтому при подключенном пылесосе пылеудаление работает очень хорошо (см., например, снимки в процессе распиловки трехметровых дубовых брусков). Есть моменты, когда пылеудаление неэффективно: опиливание края, когда диск идет прямо по кромке; выход диска в конце пропила. По производительности в смысле генерации пыли это один из самых мощных инструментов, сравниться может разве что с фрезером, но используется гораздо чаще. Была у меня (и есть) непогружная циркулярка Интерскол, но я ее не пробовал подключать к пылесосу. Она эксплуатируется за городом, на свежем воздухе.

Фрезер

Пылит всегда, при некоторых работах — очень сильно. Я фрезерую в коридоре, раньше всегда приходилось всю обстановку протирать после работы. Сейчас с циклоном совсем другое дело. Крупные опилки летят на пол, но в воздух почти ничего не поднимается. Также пылесборник свистит чуть ли не громче самого фрезера. В остальном все очень хорошо.

Лобзик

Когда-то давно я выбросил адаптер для пылесоса от своего лобзика. После этого я пользовался им крайне редко, потому что это один из самых пыльных инструментов. К счастью, удалось прикрепить переходник для Тайфуна. Если не давить на лобзик, то пыль вроде бы всасывается нормально, хотя много я им не пилю. IMHO тут сильно зависит от конструкции лобзика, будет пыль собираться или нет, поэтому мой опыт может быть не показатен.

Рубанок

Рубанок производит стружку, причем в больших количествах. К счастью, в воздух летит мало. Большая часть стружки собирается в приемный мешок, остальное спокойно подметается. Мешок очень быстро заполняется. Подключать пылесос не пробовал. Вообще говоря, для рубанка нужен стружкосос с широким шлангом. P.S. В данный момент рубанок мой сгорел.

Рейсмус

Как ни странно, один из самых чистых станков, несмотря на производительность. У моего рейсмуса встроенный стружкоотсос, и почти все попадает в пристегнутый мешок. На фото обратите внимание на размер белого мешка и количество стружки на столе рейсмуса, хотя мешок, конечно, был заполнен не за один сеанс работы. Пробовал я подключать свой циклон к рейсмусу, но ничего не вышло: крыльчатка рейсмуса гонит воздух гораздо большим потоком, чем откачивает пылесос, и в результате шланг забивается стружкой и тяга падает до нуля.

Мешок рейсмуса неплотный, и если стружка и не вылетает, то возникающая откуда-то пыль оказывается на соседних стенах. Откуда берется эта пыль — не знаю. То ли рейсмус ее все-таки как-то производит, то ли остатки пыли с обрезной доски вылетают. Неясно. Кстати пыль красная, т.е. то ли от махагона, то ли от макоре. Сейчас я перестал совать в рейсмус неструганные доски, всегда сначала шерхебелем прохожу. Посмотрим, что будет дальше.

Дрель

Дрели при сверлении обычными спиральными сверлами не дают пыли, только опилки, которые легко подметаются. Это один из самых чистых инструментов. Собирать опилки от дрели во время сверления мне в голову не приходило, хотя существуют устройства и для этого (см., например, Tecmobil от Wolfcraft).

Эксцентриковая шлифмашина

Я пользуюсь Макитой BO5021. К ней пристегивается мешок, в которых собирается очень хороший процент пыли, так и работаю. Пробовал подключать пылесос, но машинка начинает выть и диск раскручивается, поэтому от пылесоса отказался. На больших объемах, однако, очень хочется подключить пылесос, чтобы довести пылеудаление почти до 100%.

Виброшлифмашина

Мой Hanseatic довольно неплохо собирает пыль в мешок. Пылесос подключать не пробовал; сейчас ей пользуюсь редко.

Угловая шлифмашина

Один из самых пыльных инструментов. Пыль производит с очень большой эффективностью, плюс очень хорошо раздувает ее по сторонам, поэтому сбор пыли во время работы почти невозможен. Болгаркой стараюсь пользоваться в исключительных случаях и только в ванной комнате, чтобы минимизировать площадь загрязнения.

Замечу, что в списке нет некоторых очень популярных инструментов и станков: торцовки, фуганка. Это оттого, что у меня их нет и соответственно нет опыта с удалением пыли от этих инструментов.
