Как подключить сигнал на руль
Как сделать сигнал на руле
Правила дорожного движения запрещают эксплуатацию автомобиля с неработающим звуковым сигналом. Поэтому автовладельцы должны периодически проверять работоспособность этого сигнала и оперативно устранять его неисправности.
Звуковой сигнал ВАЗ 2107
Производитель ВАЗ 2107 оснащал автомобиль двумя вариантами звукового сигнала (ЗС). В первом случае устанавливались два звуковых элемента (ЗЭ) низкой и высокой тональности (типы сигнала С-304 и С-305), что позволяло получать громкий и объёмный звук. Эти элементы монтировались на металлическом кронштейне в подкапотном пространстве около радиатора системы охлаждения.
Второй вариант предполагал установку одного ЗЭ типа 20.3721–01, также расположенного на кронштейне перед радиатором охлаждения. Все звуковые элементы неразборные и ремонту не подлежат.
Назначение звукового сигнала
Звуковой сигнал предназначен для предупреждения участников дорожного движения об опасности и предотвращения ДТП. Подаётся сигнал путём нажатия на кнопку ЗС, которая расположена на рулевом колесе.
Правила дорожного движения ограничивают применение ЗС двумя ситуациями.
ПДД Глава 19.10. Звуковые сигналы могут применяться только:
– для предупреждения других водителей о намерении произвести обгон вне населённых пунктов;
– в случаях, когда это необходимо для предотвращения дорожно-транспортного происшествия.
Правила дорожного движения Российской Федерации
http://www.pdd24.com/
В первом случае ЗС информирует водителя опережаемого автомобиля перед началом манёвра. Ситуации, подпадающие под второй пункт ПДД, более разнообразны. Возможны следующие варианты.
Таких случаев очень много. Своевременное и обоснованное использование ЗС позволит участникам дорожного движения избежать больших неприятностей.
Устройство звукового сигнала ВАЗ 2107
В корпусе ЗЭ расположена металлическая мембрана, которая совершает колебания за счёт перемещений металлического якоря. Эти колебания и являются источником звука. Сам якорь приводится в движение магнитным полем, создаваемым катушкой с обмоткой.
Принцип действия ЗС ВАЗ 2107 следующий. Возникающее при подаче напряжения на катушку электромагнитное поле выталкивает якорь мембраны, который, в свою очередь, размыкает прерыватель и отключает катушку. В результате мембрана возвращается в исходное положение, и якорь снова замыкает контакты прерывателя. В результате повторения таких циклов мембрана вибрирует, издавая звук.
Электрическая схема подключения звукового сигнала ВАЗ 2107
Схема подключения звукового сигнала ВАЗ 2107 с двумя элементами разной тональности довольно проста.
Принцип действия звукового сигнала ВАЗ 2107
На клеммы звуковых элементов через реле, предназначенное для замыкания и размыкания электрической цепи с высокой нагрузкой, подаётся напряжение. Это реле, управляемое током небольшой силы, позволяет избежать перегрузки некоторых элементов управления. Его неисправность может привести к перегреву управляющих кнопок и тумблеров и выходу их из строя.
При замыкании контактов кнопки включения сигнала клемма 85 реле соединяется с массой (отрицательной клеммой аккумулятора). При этом с генератора постоянно подаётся плюс на клеммы 86 и 30 реле ЗС. Клеммы 85 и 86 являются минусом и плюсом катушки реле. При подаче на них напряжения замыкается контакт между клеммами 30 и 87. На последнюю клемму, которая соединена с положительным контактом, через замыкающий контакт подаётся плюс. В результате при постоянно подключённом к массе отрицательном контакте ЗЭ срабатывает звуковой сигнал.
Неисправности звукового сигнала ВАЗ 2107
Неисправности звукового сигнала ВАЗ 2107 бывают трёх видов:
Слабый или неестественный звук сигнала
Со временем звук сигнала может стать тихим, хриплым или прерывистым. Причиной этого обычно является неисправность ЗЭ или плохой контакт на его клеммах. Внутрь звукового элемента может попасть грязь и вода. В результате механизм подвергается коррозии, а мембрана начинает двигаться с трудом или полностью заклинивает. Также может выйти из строя обмотка катушки сигнала, однако происходит это довольно редко.
Для диагностики ЗС подключается напрямую к аккумулятору. Для этого используют дополнительные провода или снимают ЗЭ. Если результат тот же, неисправен звуковой элемент. Так как он неразборный, почистить его невозможно. Можно попробовать расшевелить мембрану, вращая регулировочный винт.
Бывали случаи, когда восстановить работу сигнала помогала, так сказать «шоковая терапия». Заклинившую мембрану можно расшевелить, хорошенько постучав по сигналу ручкой отвёртки. А ещё лучше снять сигнал с автомобиля и постучать им о деревянную поверхность. Можно также попробовать продуть его сжатым воздухом. Мембрана может освободиться и сигнал продолжит функционировать. Делать это стоит в том случае, когда уже ничего не остаётся, кроме как купить новый сигнал.
Регулировка и замена звукового сигнала
Отрегулировать сигнал можно без его демонтажа. Делается это следующим образом:
- Звуковые элементы регулируются поочерёдно. При этом отключается питание от элемента, который в данный момент не регулируется.
Вращением регулировочного винта достигается максимально громкий и чистый звук сигнала.
Таким же образом регулируется второй ЗЭ, предварительно отключив первый.
Новый звуковой сигнал устанавливается в обратном порядке.
Неисправности реле и предохранителя
Если звуковой элемент исправен, а сигнал не работает, следует искать место обрыва электрической цепи.
В первую очередь проверяется предохранитель ЗС номиналом 16 А или 20 А, расположенный в монтажном блоке под номером F7. Через этот же предохранитель подключён электродвигатель вентилятора радиатора охлаждения. Если предохранитель часто перегорает, можно увеличить его номинал до 25 А. Это позволит компенсировать нагрузку при одновременной работе вентилятора и звукового сигнала.
Если предохранитель цел, проверяется реле ЗС — вытаскивается из посадочного места с помощью пластикового экстрактора, который находится в монтажном блоке, и проверяется мультиметром.
Порядок проверки реле звукового сигнала
Проверка реле звукового сигнала осуществляется в следующем порядке:
Для тех у кого нет мультиметра, можно воспользоваться личным опытом автора. Вместо мультиметра, используется любая лампочка на 12 В. Соединяем 86 и 85 клеммы с «+» и «–» соответственно, далее подсоединяем «–» от лампочки на массу или «–» клеммы аккумулятора. Подсоединяем «+» от аккумулятора к клемме 30 и затем от клеммы 87 на «+» лампочки. В этом случае цепь, питающая лампочку, прерывается контактом в реле. Соответственно, если лампочка загорелась, реле сработало. При срабатывании реле отчётливо слышен щелчок, по нему можно определить работает реле или нет, но это не гарантирует правильного результата проверки, потому что контакты в реле могут быть ржавыми или окислившимися.
Неисправность кнопки включения ЗС на руле
Если при диагностике ЗЭ, предохранителя и реле ЗС неисправностей не выявлено, то необходимо проверить кнопку включения сигнала на руле. Так как сам руль постоянно вращается, а необходимость подачи звукового сигнала может возникнуть в любой момент, между рулём и рулевой колонкой имеется подвижный контакт. С помощью этого контакта можно замкнуть цепь даже при повороте руля. Кроме этого, в самой кнопке есть ещё два контакта, позволяющие водителю подать сигнал как левой, так и правой рукой. Любой из этих контактов (чаще всего подвижный) может выйти из строя. В этом случае нужно его почистить и убедиться в работоспособности кнопки. Делается это следующим образом.
Снимаем кнопку с руля и отсоединяем провод от контакта на руле.
Надфилем или наждачной бумагой зачищаем подвижный контакт, расположенный около вала на рулевой колонке. Слегка подгибаем контакт вверх (в сторону руля).
Очищаем от грязи и остатка смазки, зачищаем наждачной бумагой и покрываем графитовой смазкой часть подвижного контакта в форме кольца, расположенную на руле. Это избавит от скрипа и обеспечит хорошее соединение.
На снятой ранее кнопке сигнала чистим оба контакта.
Извлекаем и зачищаем провода и контакты, извлечённые из кнопки.
Видео: диагностика и ремонт звукового сигнала ВАЗ 2107
Установка на звуковой сигнал ВАЗ 2107 дополнительной кнопки
Подвижный контакт между рулём и рулевой колонкой ВАЗ 2107 со временем выходит из строя. Его лапка теряет упругость, и части контакта перестают соприкасаться. Для предотвращения такой ситуации автовладельцы часто устанавливают для подачи звукового сигнала дополнительную кнопку, дублирующую функции кнопки на руле, то есть соединяющую реле с массой. Устанавливается она в любое удобное место, чаще на панель приборов около руля.
Устанавливается дополнительная кнопка следующим образом.
Подключённая таким образом кнопка будет повторять функции кнопки на руле.
Личная практика показывает, что пользоваться кнопкой сигнала, установленной на панели приборов, неудобно. Привыкнуть к ней не получится настолько, чтобы, не посмотрев на неё, оперативно подать звуковой сигнал. В итоге теряются драгоценные доли секунды тогда, когда они могут оказаться жизненно важными. Стоит потратить деньги и уделить немного времени, чтобы починить сигнал на руле.
Установка на ВАЗ 2107 пневматического звукового сигнала
Некоторые автовладельцы устанавливают на ВАЗ 2107 мощный пневматический звуковой сигнал. Монтаж такого устройства довольно прост. Потребуется болгарка, дрель и стандартный набор слесарных инструментов.
Сначала нужно определить, где будет расположен клаксон и компрессор, а затем изготовить кронштейны для их крепления. Обычно пневмосигнал устанавливается за декоративной решёткой перед радиатором.
Монтаж выполняется в следующем порядке:
Устанавливаем на кронштейны пневмоклаксон.
На кронштейнах штатного сигнала или на панели около радиатора монтируем компрессор.
Соединяем клаксон и компрессор шлангом из комплекта пневмосигнала.
Если потребляемый компрессором ток больше 5 А, по описанной выше схеме для подстраховки нужно будет установить дополнительное реле.
Пневматический гудок — непрактичная вещь, потому что он снабжён компрессором, который включается с задержкой. Компрессор недолговечен и может быстро потребовать замены, к тому же в сильные морозы может произойти отказ в работе компрессора и сигнал не прозвучит.
На практике алгоритм монтажа пневмоклаксона определяется его размерами, видом, конструкцией креплений и т. п.
Видео: пневматический звуковой сигнал на ВАЗ 2107
Таким образом, диагностировать неисправность и отремонтировать звуковой сигнал ВАЗ 2107 довольно просто. Сделать это сможет даже неопытный автовладелец, имеющий перед глазами инструкции специалистов. Замена штатного сигнала на пневматический также не представляет большой сложности.
Когда искал решение проблемы, было мало информации, поэтому свой способ я решил выложить
Способ является сугубо колхозным, поэтому если у вас есть более простое и правильное решение, кинь ссыль в комментах. Не обязательно плеваться слюной и что-то доказывать)
Начнем. Значит нам необходимо подать контакт с кардана (зеленая стрелка) на провод (желтая стрелка).
Естественно он подается не напрямую, а через кнопку на руле. Т.к. руль у нас должен вращаться, это сделать проблематично. Я пробовал решить эту проблему просто взяв длинный провод, думал мол пусть себе накручивается на рулевую колонку. В итоге его логично оторвало, да и звуки шелестения провода были не очень приятными.
В стакане у меня (а может так во всех абсолютно) имеется поверхность с задней стороны (бирюзовая стрелка), в которую запитан провод (в дальнейшем этот провод увидите, он красный).

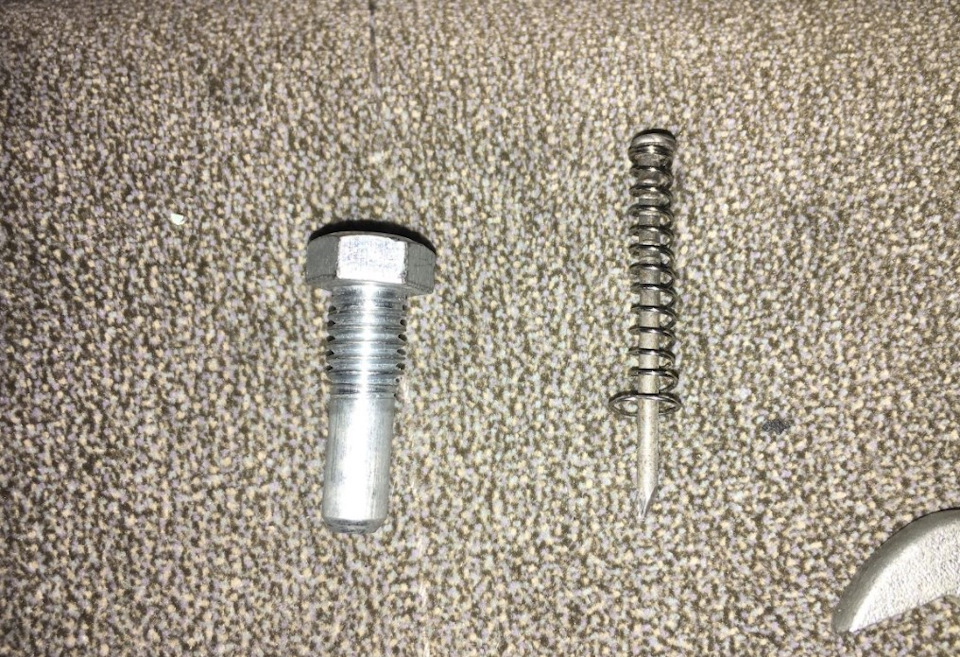

Значит что я сделал: Установил болт в просверленное отверстие (красная стрелка) и в него установил гвоздик с пружинкой
Таким образом у меня контакт с провода через болт и пружинку подается на кнопку сигнала (розовая стрелка).Осталось дело за малым, кидаем второй провод с кнопки сигнала на рулевую колонку и все работает в любом положении руля.
Осталось все облагородить: провод сделать через клемму чтобы не оголялся, гвоздик поменять на что-либо другое с круглой гладкой головкой (при кручении руля его слышно).
Отсутствие звукового сигнала, на автомобиле, это неисправность, которая влияет на безопасность движения. Возможность вовремя предупредить или привлечь внимание пешеходов, а также других участников движения, непосредственно клаксоном, может помочь избежать создания аварийной ситуации или ДТП.
Такую неисправность, как отсутствие звукового сигнала, на автомобилях семейства ВАЗ, довольно легко диагностировать и ремонтировать своими руками. Для этого необходимо изучить схему подключения (она очень простая) и следуя указаниям, произвести необходимые проверки.
Схема звукового сигнала ВАЗ
Хотя схемы подключения немного отличаются, на «классике» и переднеприводных автомобилях ВАЗ, но они очень похожи. Отличие заключается только в маркировке реле и расположении предохранителя, в остальном, полностью идентичные.
Схема подключения звукового сигнала ВАЗ 2101, 2102, 2103,(2106 после 1993 г), без реле:
Схема звукового сигнала ВАЗ 2104, 2105, 2106, 2107, 2121, с реле:
Схема звуковых сигналов ВАЗ 2108, 2109, 21099, 2113, 2114, 2115:
Схема включения звукового сигнала ВАЗ 2110, 2111, 2112 и их модификаций:
Схема включения звукового сигнала на автомобилях ВАЗ 1117, 1118, 1119, 2192, 2194 (Калина), ВАЗ 2170, 2171, 2172 (Приора):
Замена и ремонт звукового сигнала ВАЗ
Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.
На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.
Неисправности электрической цепи сигнала:
1) проверить наличие приходящей массы или напряжения, на самом сигнале (на старых системах, «плюс» постоянный, а управлялся сигнал по «минусу»). При наличии плюса и появляющегося минуса, при нажатии на «клаксон», заменить сами сигналы (сигналы неразборные, и при выходе из строя подлежат замене);
2) Проверить питающее напряжение (предохранитель, реле, монтажный блок);
3) Кнопка включения на руле (контакты, регулировку переключателей и трехрычажника), наличие массы на рулевой колонке;
– сигнал хрипит или пропадает:
– звуковой сигнал появляется самопроизвольно, при поворачивании рулевого колеса:
1) Неправильная регулировка подрулевого переключателя (сильно «поджат» к рулевому колесу);
2) Замыкание массы на рулевой колонке (провод управления сигналом);
Следует отметить, что на некоторых моделях «КАЛИНЫ» и «ПРИОРЫ» сигналы заведены в противоугонную систему (сигнализирует об открытии или закрытии дверей, исполняет роль охраной системы и сигнализации), и некоторые причины неисправности сигналов, могут быть связаны с ней.
Как вывести сигнал на отдельную кнопку
Звуковой сигнал или клаксон — это элемент безопасности, который должен быть рабочим в любом автомобиле. Благодаря этому устройству можно предотвратить ДТП, именно поэтому его работоспособность очень важна. Как быть, если не работает клаксон, и как подключить сигнал после ремонта? Ответы на эти вопросы вы найдете ниже.
Как устроен клаксон автомобиля?
Рассмотрим универсальную схему устройства звукового сигнала автомобиля:
В соответствии со схемой подключения, когда водитель жмет на кнопку управления, через обмотку начинает проходить ток, который в итоге намагничивает сердечник, в свою очередь притягивающий якорь. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение. При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Процесс размыкания контактов осуществляется при нажатии на клавишу клаксона на руле (автор видео — канал pribambas sender).
Возможные неисправности: признаки и причины
По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:
Что касается причин, из-за которых устройство может выйти из строя, то их множество:
Диагностика и ремонт сигнала своими руками
Проверка с ремонтом выполняются так:
Вопрос:
Как убрать режим подсветки, деньночь или вывести на отдельную кнопку (на японке)
Ответ:
Тебе нужен 8 пин, там как раз сигнал управления освещением. Само собой прежде чем резать — прозвони его, т.к. по понятным причинам проверить не могу. По цвету глянь его — а то у меня нередко по схеме перевернута колодка получается. На RHD он Y/R — это желтый с красной полосой.
Схема:
Распиновка колодки М61 (она тебе как раз нужна).
Вот описание 8 пина.
Да, и ещё. Возможно какие-то функции могут отключиться, которые завязаны на этот сигнал. Какие — не скажу. Проверь всё, когда резанешь его.
Решение:
Ура! Свершилось. Нашел провод активирующий ночной режим. Вывел его на отдельный выключатель и всё. Теперь по желанию включается(авто или вручную).
Провод находится на колодке идущей к dvd, желтый с красной полоской.
Основная функция звукового сигнала автомобиля заключается в дополнительном оповещении/предупреждении иных участников дорожного движения о возможном создании потенциально опасной ситуации.
Вовремя данный звуковой сигнал способен предупредить пешехода, велосипедиста, другого автовладельца о том, что существует высокая вероятность ДТП.
По этой причине работоспособность кнопки автомобильного сигнала очень важна, а на территории Российской Федерации вообще запрещается эксплуатация транспортных средств с подобной неисправностью.
Что может стать причиной несрабатывания кнопки сигнала на руле автомобиля ВАЗ?
Часть возможных причин неисправности можно обнаружить в подкапотном пространстве:
Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107
Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.
Для этого достаточно ознакомиться со следующей инструкцией:
ВИДЕО ИНСТРУКЦИЯ
» alt=»»>
Иногда, при постоянном/частом давлении на сигнальный контакт, язычок этого элемента может поломаться.
Некоторые автовладельцы предпочитают восстанавливать его целостность с помощью пайки. Но это дает только кратковременный результат.
Наиболее эффективное решение — замена подрулевого переключателя:
Звуковой сигнал или клаксон — это элемент безопасности, который должен быть рабочим в любом автомобиле. Благодаря этому устройству можно предотвратить ДТП, именно поэтому его работоспособность очень важна. Как быть, если не работает клаксон, и как подключить сигнал после ремонта? Ответы на эти вопросы вы найдете ниже.
Как устроен клаксон автомобиля?
Рассмотрим универсальную схему устройства звукового сигнала автомобиля:
В соответствии со схемой подключения, когда водитель жмет на кнопку управления, через обмотку начинает проходить ток, который в итоге намагничивает сердечник, в свою очередь притягивающий якорь. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение. При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Процесс размыкания контактов осуществляется при нажатии на клавишу клаксона на руле (автор видео — канал pribambas sender).
Возможные неисправности: признаки и причины
По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:
Что касается причин, из-за которых устройство может выйти из строя, то их множество:
Диагностика и ремонт сигнала своими руками
Проверка с ремонтом выполняются так:
Вопрос:
Как убрать режим подсветки, деньночь или вывести на отдельную кнопку (на японке)
Ответ:
Тебе нужен 8 пин, там как раз сигнал управления освещением. Само собой прежде чем резать — прозвони его, т.к. по понятным причинам проверить не могу. По цвету глянь его — а то у меня нередко по схеме перевернута колодка получается. На RHD он Y/R — это желтый с красной полосой.
Схема:
Распиновка колодки М61 (она тебе как раз нужна).
Вот описание 8 пина.
Да, и ещё. Возможно какие-то функции могут отключиться, которые завязаны на этот сигнал. Какие — не скажу. Проверь всё, когда резанешь его.
Решение:
Ура! Свершилось. Нашел провод активирующий ночной режим. Вывел его на отдельный выключатель и всё. Теперь по желанию включается(авто или вручную).
Провод находится на колодке идущей к dvd, желтый с красной полоской.
Основная функция звукового сигнала автомобиля заключается в дополнительном оповещении/предупреждении иных участников дорожного движения о возможном создании потенциально опасной ситуации.
Вовремя данный звуковой сигнал способен предупредить пешехода, велосипедиста, другого автовладельца о том, что существует высокая вероятность ДТП.
По этой причине работоспособность кнопки автомобильного сигнала очень важна, а на территории Российской Федерации вообще запрещается эксплуатация транспортных средств с подобной неисправностью.
Что может стать причиной несрабатывания кнопки сигнала на руле автомобиля ВАЗ?
Часть возможных причин неисправности можно обнаружить в подкапотном пространстве:
Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107
Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.
Для этого достаточно ознакомиться со следующей инструкцией:
ВИДЕО ИНСТРУКЦИЯ
» alt=»»>
Иногда, при постоянном/частом давлении на сигнальный контакт, язычок этого элемента может поломаться.
Некоторые автовладельцы предпочитают восстанавливать его целостность с помощью пайки. Но это дает только кратковременный результат.
Наиболее эффективное решение — замена подрулевого переключателя:
Основная функция звукового сигнала автомобиля заключается в дополнительном оповещении/предупреждении иных участников дорожного движения о возможном создании потенциально опасной ситуации.
Вовремя данный звуковой сигнал способен предупредить пешехода, велосипедиста, другого автовладельца о том, что существует высокая вероятность ДТП.
По этой причине работоспособность кнопки автомобильного сигнала очень важна, а на территории Российской Федерации вообще запрещается эксплуатация транспортных средств с подобной неисправностью.
Что может стать причиной несрабатывания кнопки сигнала на руле автомобиля ВАЗ?
Часть возможных причин неисправности можно обнаружить в подкапотном пространстве:
Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107
Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.
Для этого достаточно ознакомиться со следующей инструкцией:
ВИДЕО ИНСТРУКЦИЯ
» alt=»»>
Иногда, при постоянном/частом давлении на сигнальный контакт, язычок этого элемента может поломаться.
Некоторые автовладельцы предпочитают восстанавливать его целостность с помощью пайки. Но это дает только кратковременный результат.
Наиболее эффективное решение — замена подрулевого переключателя:
