Как подключить snr cpe w4n

Настройка SNR-CPE в качестве беспроводного клиента

Бывают случаи, когда нет возможности провести в удаленные части помещения кабель для обеспечения доступа в интернет, или же требуется объединить 2 сети в единую.

Подобные задачи можно легко решить средствами беспроводного маршрутизатора SNR-CPE.

Соединяем маршрутизатор SNR-CPE (поставляется в комплекте с SNR-CPE) с вашим ПК или ноутбуком.

Для того, чтобы попасть в web интерфейс роутера вам необходимо выполнить одно из действий, приведенных ниже:

1. В настройках сетевой карты вашего ПК указать «Получить ip-адрес автоматически», после чего роутер выдаст вам сетевые реквизиты автоматически

2. Присвоить IP-адрес сетевой карте вашего ПК 192.168.1.100, маску подсети — 255.255.255.0.

После того как вы получили/присвоили сетевые реквизиты, в адресной строке интернет браузера введите адрес 192.168.1.1(адрес роутера по умолчанию), после входа на страничку, роутер попросит пройти аутентификацию, по умолчанию логин/пароль для доступа на web — Admin/Admin

Укажите путь до прошивки и нажмите Обновить.

Если все конфигурации верны, роутер должен подключиться к точке доступа. Посмотреть статус соединения можно в строке Клиент AP.

Источник

Настройка роутера SNR-CPE-W4N

Содержание:

Подключение роутера

Настройка подключения по локальной сети на ПК

Проверьте подключение по локальной сети по инструкции

Вход в настройки роутера

Откройте браузер, введите в адресную строку адрес 192.168.243.1 или 192.168.1.1 и нажмите клавишу «Enter» на клавиатуре. Заводской IP адрес указан на обратной стороне роутера.

Если же роутер был приобретён у нас IP адрес мог быть изменён и указан на отдельном листочке, закрепленном на справочнике “Краткое руководство пользователя” данного роутера.

Появится окно ввода “Имя пользователя” и “Пароль”. Введите “Admin” (с большой буквы, без кавычек) в “Имя пользователя” и “Admin”(с большой буквы, без кавычек) в “Пароль”, эти данные используются для входа в настройки роутера по умолчанию.

Нажмите Вход и вы получите доступ к настройкам роутера:

Выберете русский язык и нажмите Apply.

Настройка интернета

В левом меню выберете раздел Режим работы. Откроется окно:

Убедитесь, что выбран режим работы Шлюз. если выбран другой режим, выберите Шлюз и нажмите Применить. В левом меню выберете раздел Настройка сети и в открывшемся списке выберете Настройки LAN. В поле IP-адрес укажите адрес 192.168.243.1. Нажмите кнопку Применить. В открывшемся диалоговом окне с вопросом “Применить изменения локальной сети в настройках dhcpd?” нажмите OK. После этого зайдите в интерфейс маршрутизатора уже по новому адресу 192.168.243.1. В левом меню выберете раздел Настройка WAN и у вас откроется следующее окно:

Выставите следующие значения:

Нажмите кнопку Применить.

Настройка Wi-Fi

Откройте раздел Настройки радио. Выберите пункт Основные. Выставьте следующие параметры:

Нажмите кнопку Применить внизу страницы.

Настройка IP TV

В левом меню выберете раздел Сервисы и в открывшемся списке выберете Разное.

В блоке Сервисы IPTV выставьте следующие параметры:

Нажмите кнопку Применить внизу страницы.

Источник

Настройка роутера SNR-CPE-W4N

1. Запустите интернет-браузер, которым вы пользуетесь, и в адресной строке наберите адрес 192.168.1.1

Во всплывающем окне введите логин и пароль устройства. По умолчанию логин «Admin», пароль «Admin». Соблюдайте регистр.

3. Для руссификации веб-интерфейса роутера выберите в выпадающем меню пункт «Russian»

И подтвердите изменение, нажам кнопку «Apply».

Настройка подключения PPPOE

В меню слева выберите «Настройки сети» и подменю «Настройки VPN».

Установите галочку возле пункта «Включить VPN» и нажмите «Применить».

Введите имя пользователя и пароль.

пробелов, со строчной буквы. Пример: st12345.

После этого нажмите «Применить и подключить». Если данные введены верно, статус подключения изменится с «disabled» на «enabled».

Настройка WiFi

Перейдите в меню слева в пункт «Настройки радио», подменю «Основные».

По умолчанию Wi-Fi активен, если нет, активируйте его, выбрав «Включить» напротив пункта «Радиомодуль».

Ниже укажите уникальное имя вашей сети латинскими буквами.

Сейчас ваше подключение не является безопасным.

Что бы обезопасить подключение, необходимо установить пароль.

Перейдите в подменю «Безопасность».

Для завершения настройки нажмите «Применить».

Источник

Поддержка

Перед началом настройки роутера необходимо произвести соответствующие подключения кабелей к портам маршрутизатора. ПК (ноутбук), с которого будут проводиться настройки устройства подключить с помощью патчкорда LAN порту роутера.

Подключиться к маршрутизатору.

Зайдите в папку сетевых подключений своего ПК (ноутбука) (Пуск→Панель управления→Центр управления сетями и общим доступом→Изменение параметров адаптера

В новом окне выберите «Подключение по локальной сети» щелкните по нему правой кнопкой мыши и выберите параметр Cвойства. В открывшемся окне выберите строку «Протокол Интернета версии 4 (TCP/IPv4)» щелкните на нее 2 раза, либо выделить и нажать Свойства. Поставьте галочку «Получить IP-адрес автоматически», «Получить адрес DNS-сервера автоматически» и нажмите OK.

ПК (ноутбук) подключнный к роутеру теперь должен автоматически получить от него IP-адрес.

Теперь получите доступ к WEB интерфейсу маршрутизатора. Для этого запустите браузер и наберите в адресной строке IP адрес маршрутизатора: 192.168.1.1

Появится окно для ввода логина/пароля для доступа к WEB интерфейсу устройства. В поле «Имя пользователя» наберите Аdmin, в поле «Пароль» также наберите Аdmin.

Нажмите OK (или клавишу Enter).

Меняем язык на главной странице

Настройка PPPoE. Переходим в раздел «Настройки сети» – далее «Настройки VPN» и заполняем графы «Режим VPN», а также «Имя пользователя» и «Пароль» в соответствии с учетными данными договора. Устанавливаем галочку «Чистый PPPoE». Нажимаем «Применить». После успешной авторизации в углу изменить статус подключения.

Настройка IPoE. Переходим в раздел «Настройки сети» – далее «Настройки WAN» и заполняем графы «Тип подключения WAN», а также линейные данные в соответствии с учетными данными договора. Нажимаем «Применить».

Настраиваем Wi-Fi, (При настройке IPTV настоятельно не рекомендуется использовать WiFi)

Затем нажмите на кнопку «Применить»

Заходим в раздел «Безопасность», прописываем настройки:

Затем нажмите на кнопку «Применить»

После того как вы настроили роутер, ОБЯЗАТЕЛЬНО сохраните настройки! Заходим во вкладку «Администрирование», затем в «Сохранить и перезагрузить»

Для уточнения вашей технологии подключения обратитесь к провайдеру.

Источник

Как подключить snr cpe w4n

WAN-порт (желтый) — для подключения кабеля провайдера.

LAN-порты (синий) — для подключения абонентских устройств.

. Кнопка RST (зеленый) не перезагружает роутер, а сбрасывает его на заводские настройки. Чтобы просто перезагрузить роутер, отключите его от сети электропитания (красный).

Подключение роутера

1. Подключите роутер через LAN-порт к разъему сетевой карты компьютера при помощи кабеля, поставляемого с устройством.

2. Запустите интернет-браузер, которым вы пользуетесь, и в адресной строке наберите адрес 192.168.1.1

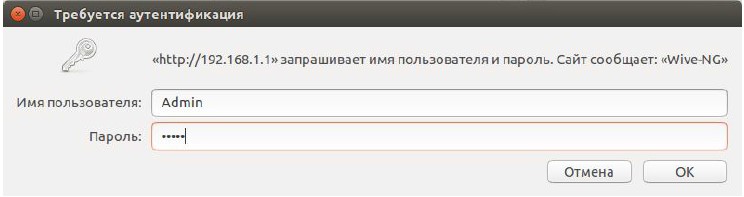

Во всплывающем окне введите логин и пароль устройства. По умолчанию логин «Admin», пароль «Admin». Соблюдайте регистр.

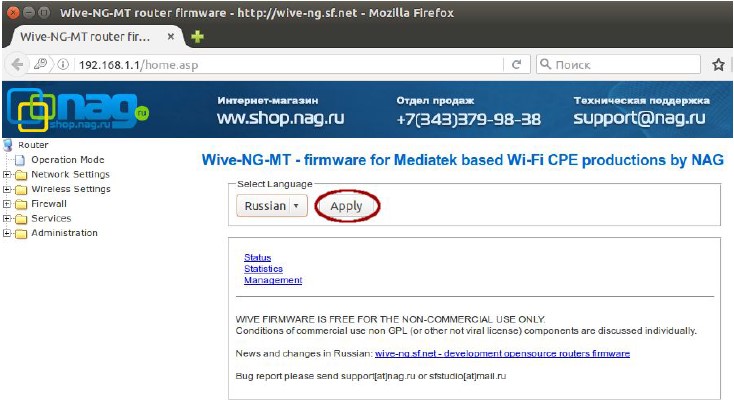

3. Для руссификации веб-интерфейса роутера выберите в выпадающем меню пункт «Russian»

И подтвердите изменение, нажам кнопку «Apply».

Настройка подключения PPPoE

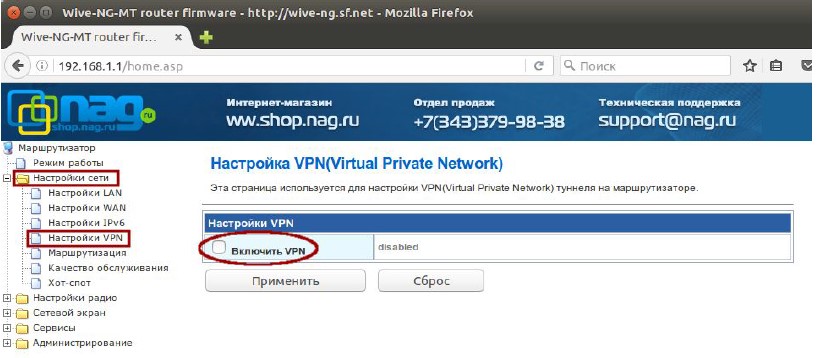

1. В меню слева выберите «Настройки сети» и подменю «Настройки VPN».

Установите галочку возле пункта «Включить VPN» и нажмите «Применить».

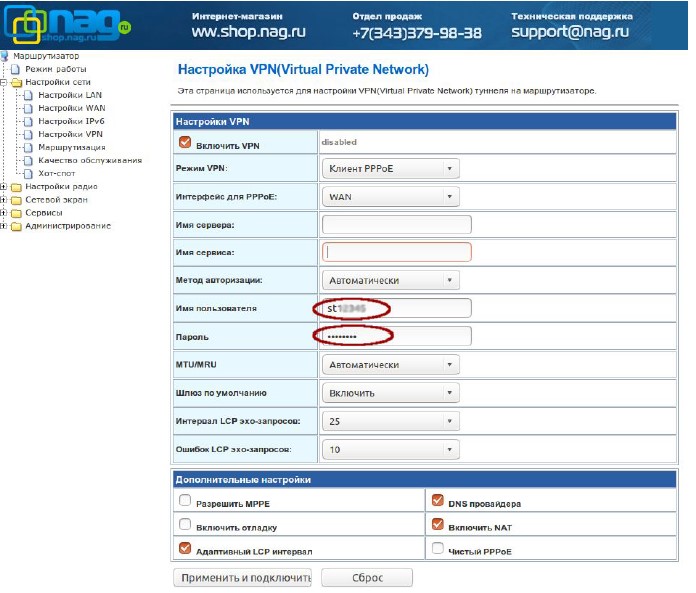

2. Введите имя пользователя и пароль.

Имя пользователя — ваш логин абонента в формате st-набор цифр без пробелов, со строчной буквы. Пример: st12345.

Пароль — ваш пароль, указаный в памятке абонента.

После этого нажмите «Применить и подключить». Если данные введены верно, статус подключения изменится с «disabled» на «enabled».

Также нужно поставить галочку в пункте Чистый PPPoE.

На этом настройка подключения PPPoE завершена.

Настройка Wi-Fi

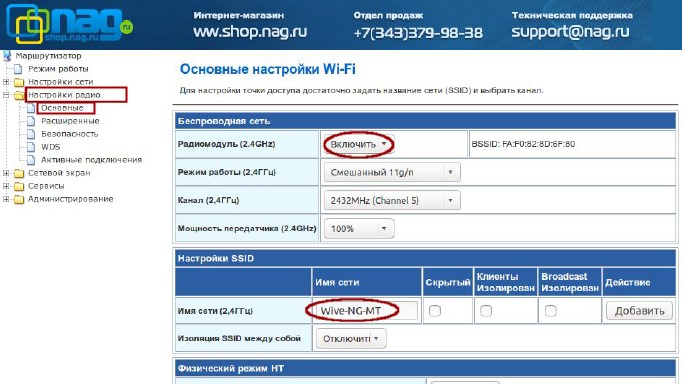

1. Перейдите в меню слева в пункт «Настройки радио», подменю «Основные».

По умолчанию Wi-Fi активен, если нет, активируйте его, выбрав «Включить» напротив пункта «Радиомодуль».

Ниже укажите уникальное имя вашей сети латинскими буквами. Сейчас ваше подключение не является безопасным.

2. Чтобы обезопасить подключение, необходимо установить пароль.

Перейдите в подменю «Безопасность».

Установите режим безопасности «WPA2-PSK», WPA-алгоритмы — «TKIP/AES».

Ключевая фраза — ваш пароль для сети Wi-Fi. Вы придумываете его самостоятельно.

Для завершения настройки нажмите «Применить».
