Как подключить тахометр ниссан санни
Установка оптитрона Nissan Sunny
Решил написать и объяснить, как устанавливать приборку от Nissan Bluebird Sylphy G10. Искал схемы в интернете, но как-то нормальной не нашел. что-то все не удобное, таблички или еще что.
Когда подключал то в руках было 3-4 схемы с разных сайтов и они противоречили друг другу и нашей книжке.
Вот как делал я…

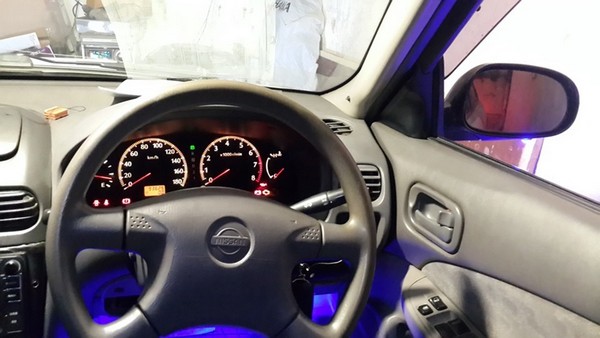

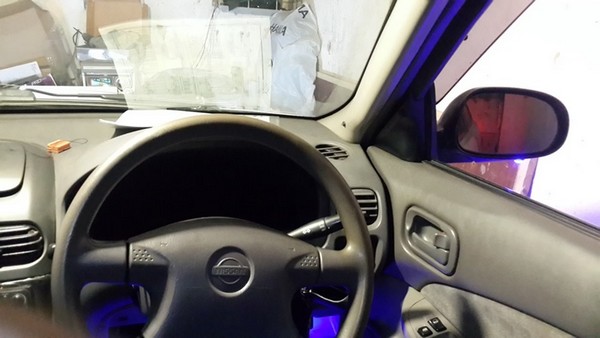

Вот стояла у меня вот такая приборка, обычная без тахометра. Это её последняя фотка на машине

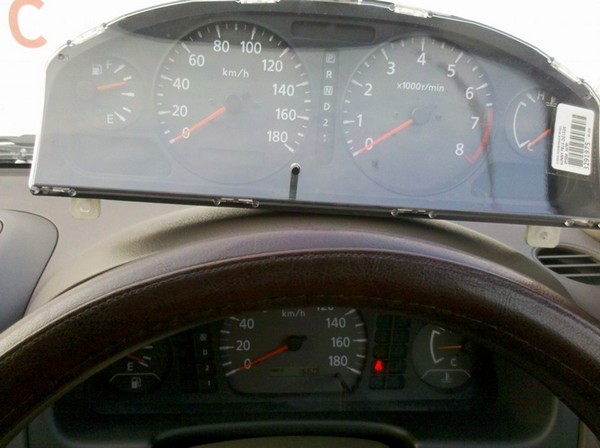

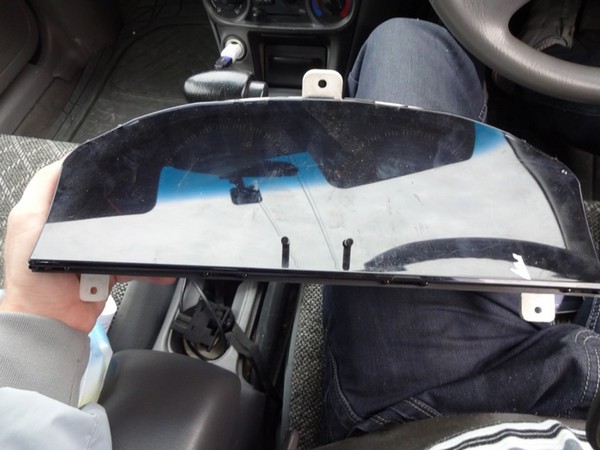

Вот приборка от Nissan Bluebird Sylphy G10

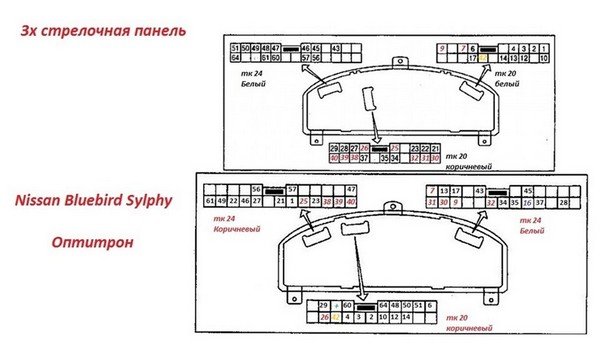

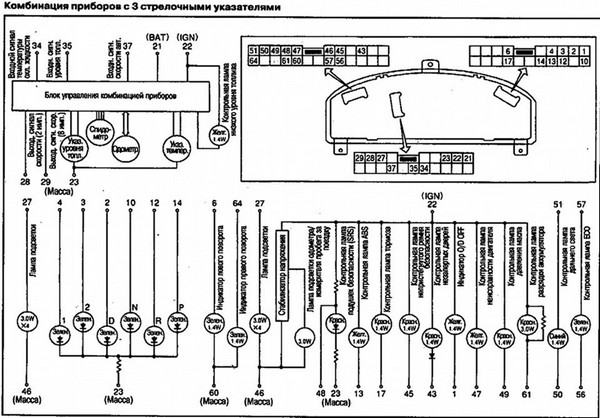

2я — для 4-х стрелочной приборки (с тахометром)

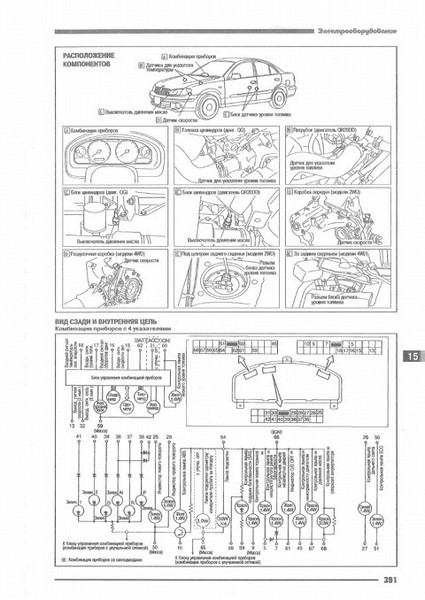

3я — для 4-х стрелочной приборки (с тахометром) Nissan Bluebird Sylphy G10
Что мы видим, что схема приборки с тахометром от Санька почти такая же, как и у Sylphy G10 за маленьким различием, а именно контактами 31 и 42 и 32
31- это 12 вольт идет от замка зажигания ACC, нужна чтобы приборка начала светится)
42 — честно не знаю зачем, но у нас он тоже есть
32 — выход сигнала скорости (8 имп.) честно, тоже не знаю почему на схеме его нету. Может, и не нужен, но я подключил, так как у нас с 4х стрелочным на схеме есть.
Итак, все просто. нужно просто переставить провода с 3х стрелочной схемы на 4х стрелочную. Т.е. смотрим, например, контакт 51 на схеме с 3х стрелочными указателями это контакт контрольной лампы дальнего света. смотрим на схему с 4х стрелочными указателями это контакт 26. т.е. берем и вытаскиваем с фишки 3х стрелочной на 4х стрелочную.
Когда сделали это, то получите десяток-полтора не подключенных контактов, неработающий ЦЗ, подогрев заднего стекла и т.д. Остались лишние провода.

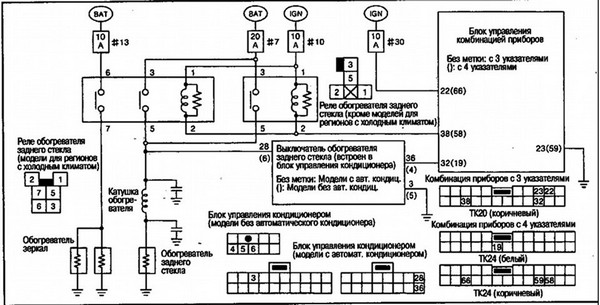

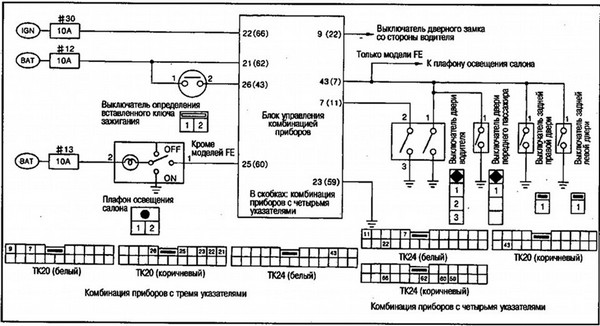

для этого берем вот эти схемы

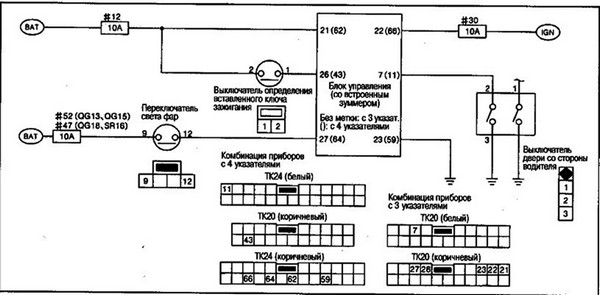

Зуммер, который напоминает нам о оставленном ключе и включенной подсветке
Обогрев заднего стекла

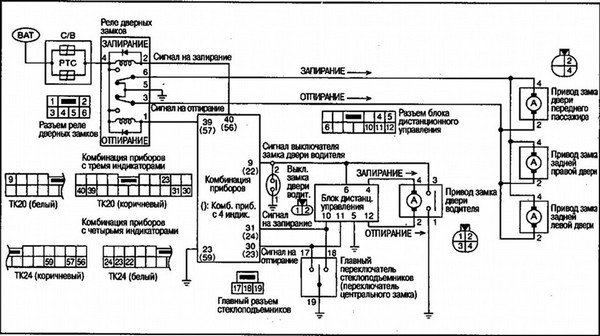

Вежливая подсветка салона

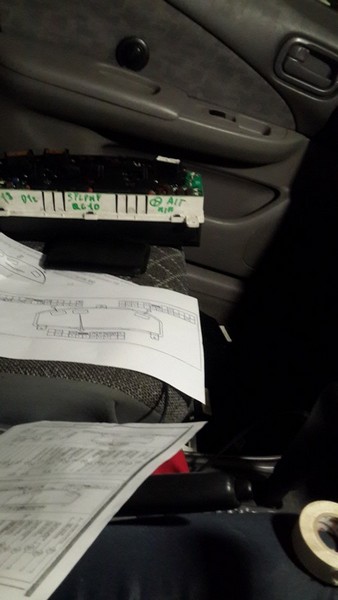

Смотрим, и так же переставляем контакты

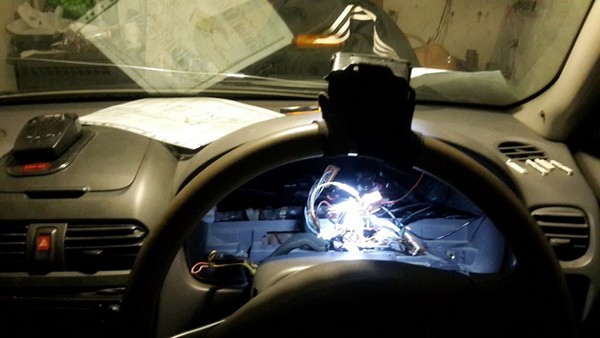

Я делал это вот так
В итоге остался контакт 42. и 1 провод. понятно куда его вставлять в контакт 42…
Останется прокинуть + от замка зажигания в контакт 31 для 4-х стрелочной приборки (с тахометром) Nissan Bluebird Sylphy G10
И провод для работы тахометра!)

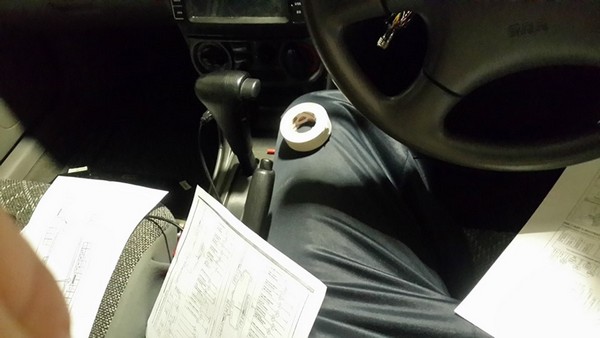

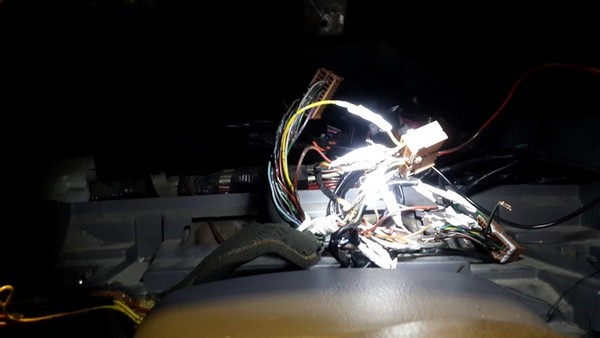

Провод тянет от ног пассажира, а легче всего снять бардачок и там видим фишки.

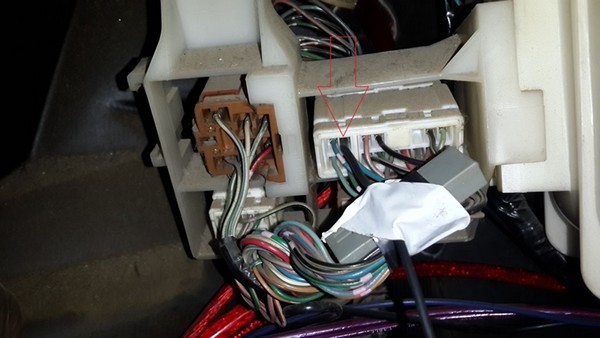

Вот куда нужно подсоединить провод для работы тахометра
Указал стрелочкой
И вот схема для максимального удобства
Тут все понятно. вверху наша распиновка приборки на EX-салон.
Внизу как должно быть провода с этими же цифрами и цветом на приборке Bluebird Sylphy
Черные цифры взяты с основной схемы.
Красные с добавочных схем зуммера, обогрева заднего стекла, центральный замок, и освещение салона.
Оранжевая цифра 42 — не знаю для чего, но нужно
Зеленый + берем с ключа зажигания. и при повороте приборка будет включать подсветку
Синяя 16 цифра сюда подключаем провод тахометра ( что взяли около пассажира в фишке за бардачком)

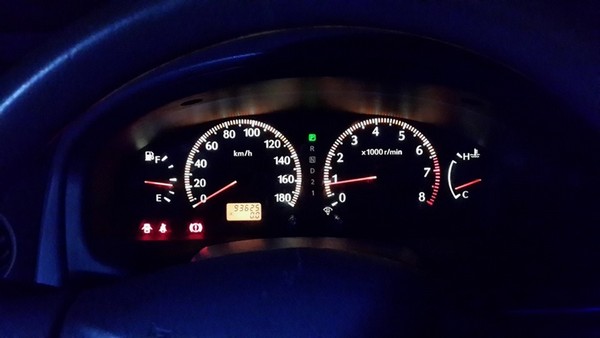

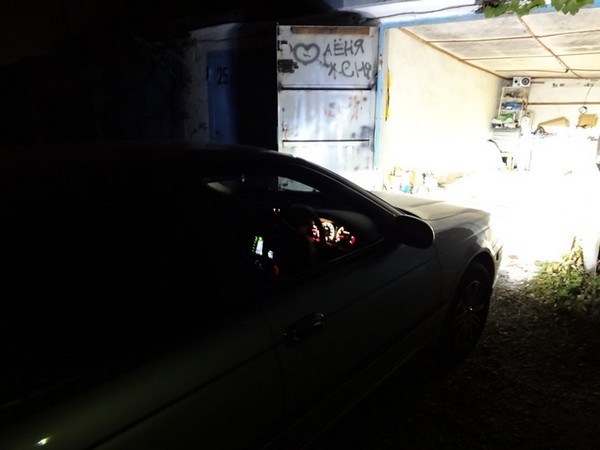

Вот видео что все работает. Никаких ошибок.
Тюнинг приборной панели Nissan Sunny b15
Установка приборной панели с тахометром на EX-салон Nissan Sunny b15
Установка приборной панели
тахосигнал, nissan 2000 г.в
Как подключить сигнал тахометра к данному тахометру?
если это невозможно, куда подключить контроль запуска?
Ответы 11
почему умные пишут что «только не вздумай подключать контроль на форсунку или катушку зажигания, выбьет драйвер», а куда подключать контроль?
по генератору стартер перекручивает.
Приора или ниссан?! и что ставите? В профиле одно а тут другое. Или вы другу ставите?
Nissan Bluebird U14, сейчас стоит «SCHER-KHAN» контроль подключен к генератору, сига немного перекручивает стартером, переводил ее в режим контроля по шуму, отрабатывает идеально но этим летом в жару почему-то заводилась и сразу глохла, хочу подключить надежно к тахометру. почему нельзя к форсунке или индивидуальной катушке?
Здесь форум starline и вы не путайте мух и котлеты. Это совершенно разные системы. если шарик пятый то только генератор, там тахо нет
Немного это сколько?!
знаю что starline, шарик 9й там есть контроль по тахо, по генератору и по шуму.
немного это совсем чуть-чуть, но не приятно, по шуму вообще четко вовремя отключает стартер.
по генератору минимальное время вращения стартера 0.6 сек
но вопрос был про приборную панель, какая разница что подключать, где на приборке сигнал с тахометра.
где на приборке сигнал с тахометра.
Он в одном из разъемов. И не факт, что в сфотографированных. Это не все разъемы ведь.
В разъемах искать импульсы лучше осциллографом. За неимением такового можно пытаться вот такой приблудой (называется светодиодный автомобильный пробник)
На нужном проводе светодиоды будут мерцать оба, а зуммер внутри зудеть немного не так, как при касании просто массы.
шарик 9й
Купил светодиодный пробник, на синем с чёрной полоской проводе светодиоды мерцают оба.
Установка выносного тахометра на Nissan Sunny FB14(GA15DE)
В общем, в придверии установки, да и ранее искал инфу по данному вопросу как, куда и что цеплять, но ничего толкового так и не нашёл, кому-то установил электрик, кто-то подцепил провод сигнальный куда-то там, сам не зная куда, ничего конкретного…
Так вот, пусть будет хотя бы один пост, с точным указанием всего)
Бредил покупкой тахометра ещё с самого начала владения данной машины, т.к с завода на приборной панели его не наблюдалось(но менять приборку так же не хотелось)
Бредил этой мечтой до недавнего времени, но всё как-то не доходили руки, и тут я решил, что вот точно, заказываю, приходит — ставлю, и по другому никак)
Заказал с Али, пришёл ровно через 18 дней)
На следующий день взял 6ть метров кабеля, что бы нарастить 30ти сантиметровые стандартные на тахометре, изоленту, мультиметр, и всего всего по мелочи и двинул в гараж.
Конкретной информации я так и не нашёл, нашёл только то, что нужно подключаться к распределителю зажигания и на фишке, какой-то контакт выдаёт Тахо-сигнал(у кого-то было написано что это 2ой справа, но какой именно и где право, если фишка расположена не поперёк капота, а вдоль :D)
Обладая хоть какими-то знаниями, начал искать тахо сигнал.
Сигнал Тахо ищется с помощью мультиметра, который выставлен на ПЕРЕМЕННОЕ напряжение…
— вешается на массу, а + щупом ищем нужный нам провод, для удоства была применена иголка.
На ненужных контактах мульиметр будет «молчать», а на нужном нам проводе покажет непостоянную переменку в районе от 2х до 6ти вольт.
Проверил работоспособность тахометра прямо под капотом, кинул питание на аккум, проверил подсветку тут же и воткнув иголочку в контакт и скрутив на неё провод Тахо сигнала, вдохнул-выдохнул и завёл)
Обороты установились, побаловался акселератором, всё работает, плавно и без задержек, обороты как и должны быть по мануалу и по подкапотной табличке ровно 750(наконец-то узнал).
И не нужны никакие резисторы и прочии заморочки, всё и так отлично работает.)
Ну про установку особо писать не буду да и фоток нету)
Скажу только так: Запитался от прикуривателя, в замок зажигания лезть не хотел, подсветку запитал на + подсветки панели отопителя, ну а сам тахо провод тянул из под капота через заглушку косы со стороны перчаточного ящика(где и протянуто питалово на усилок)
Сам тахометр поселился возле водительской стойки на двухстороннем скотче, всё отлично держится и работает(хотя китайцы предлагают нам вариант крепления на 3х саморезах, меня он не устроил)
Отвечу на любые ваши вопросы в коментариях)
Всем спасибо, кто осилил и всем пожалуйста, кому эта писанина хоть как-то поможет)
