Как запитать куллер 12в от розетки
Привет, Друзья! Сегодня хочу рассказать о том как запитать обычный компютерный куллер на 12 вольт от розетки 220 вольт.
В общем ситуация такая, сейчас весна и активно идет подготовка к дачному сезону. Рассаде которая растет у меня в квартире не хватает света. У меня есть фитосветодиодные матрицы которыми можно досветить рассаду. В светодиодную матрицу уже встроен драйвер, т.е. матрицу можно напрямую подключать к 220в.
Светодиодная матрица 50W
Проблема той светодиодной матрицы в том что она сильно греется и ей требуется радиатор для отвода тепла. И куллер тоже требуется. Короче, куллер захотелось запитать по типу как светодиодную матрицу, без трансформатора. В инете нашел схему бестрансформаторного БП.
Вот так выглядит схема
Перед диодным мостом стоит пленочный конденсатор, который гасит напряжение, как бы реактивное сопротивление. R1 резистор разряжает конденсатор при выключении. C2 сглаживает пульсации. D2 стабилитрон который стабилизирует напряжение до 12 вольт.
Вот такие детали, за кадром еще есть стабилитрон.
Подходящего номинала конденсатора не было, пришлось запаять нужную емкость из нескольких.
Схема в сборе, осталось только включить
Первое включение, схема работает.
Замеры показывают 10.8 вольт что нормально. Хотя возможно стоило убрать один конденсатор с самой маленькой емкостью, потому что куллер на 12в.
Схему убрал в вот такой корпус.

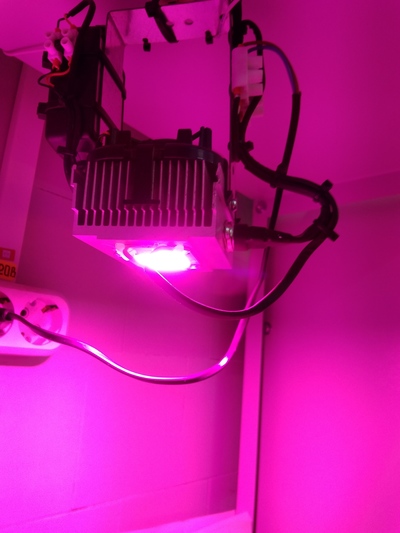

В целом конструкция выглядит вот так. На сборке стоит бестрансформаторный блок питания, только собраный ранее.
Я не ожидал что можно из нескольких радиодеталей собрать рабочий блок питания. В общем я доволен, но есть подозрение что схема не надежна. По этому в первый блок питания я добавил предохранитель, для того если что-то пойдет не так, то предохранитель сгорит и пожара дома не будет))). Еще был момент когда я решил испытать схему на прочность методом быстрого включения-выключения. Что в итоге привело к выходу из строя стабилитрона. Заменив на новый стабилитрон все заработало как следует.
У меня вопрос, как данную схему улучшить и что следует добавить в первую очередь не перегружая деталями. Кто знает напишите в комментариях.
Спасибо за внимание! До новых встреч)
Сообщество Ремонтёров
6.1K постов 35.7K подписчиков
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
Нормальная схема, если не трогать руками. Нет развязки от сети.
«Рассаде которая растет у меня в квартире не хватает света»
Боб Марли одобряет этот пост.
Отсутствие гальванической развязки может сыграть с тобой злую шутку.
Чуть дороже доллара за БП с гальванической развязкой. Но если на коленке и прям на сейчас, то, конечно вариант.
Хотя я бы просто взял радиатор побольше.
«Рассаде которая растет у меня в квартире не хватает света»
Боб Марли одобряет этот пост.
Да, кстати, чтобы поднять напряжение надо не убирать, а добвалять емкость. Реактивное емкостное сорпотивление считается как 1/wC

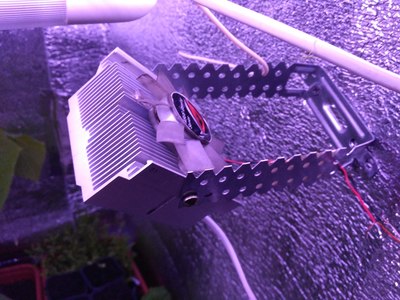

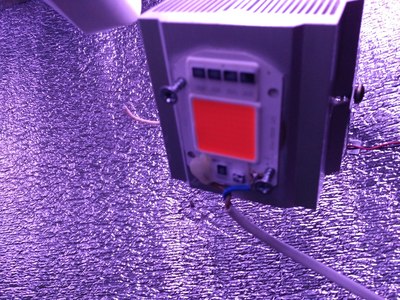

Радиатор от старого амд проца, вентилятор от видяхи.

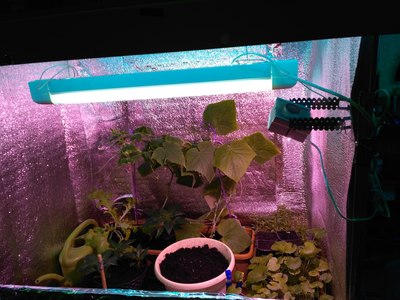

Мне одного светодиода не хватило, пришлось вешать люминесцентную фито лампу от осрам.

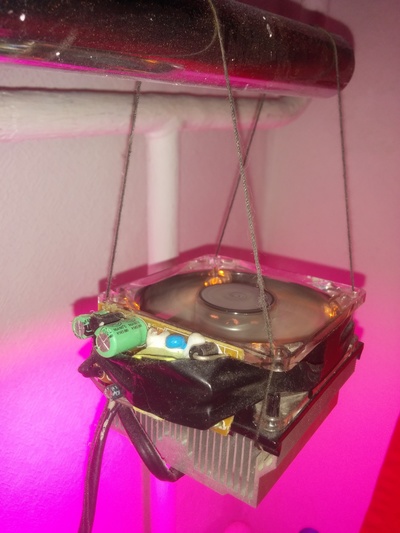

Когда меня залило, накалхозил такую киргуду из старого блока питания от внешнего hdd
Взял старые адаптеры от телефонов, нашел там 5 вольт и запитал.
Я ещё подключил похожую историю через Ардуинку чтобы вентиляторы покрутились полмтнутки после выключения света и отвели тепло. Заодно можно включать с телефона.
У меня на подобной схеме лампа китайская за пол бакса уже 4 год светит круглые сутки и гроза ей не почём)
ТС, не пользуй такой светильник дольше 10 минут..
Собирал себе подобный, только у меня матрица на 20 Вт, так как побоялся что греться будет пзд. БП у меня самый обыкновенный на 12в 2а, коих у меня дохрена на работе и мы их постоянно используем. Радиатор и вентилятор от старого компа, матрица на термопасте. Я матрицу пропустил через термоконтакт на 50° так как считаю если больше то очень горячо, но у меня он ни разу не срабатывал и целый месяц я все это дело включал каждый день часа по 4-5.
А нужно ли их в данном случае сглаживать? Не усилитель же какой-нибудь)
можна было обойтись полупериодным мостом
Когда занимался радиолюбительством, при перестройке, сложно было найти трансформаторы. Алиэкспресс еще не изобрели, радиорынки позакрывались, а самому мотать сложновато. Бестрансформаторное питание только и спасало, научила меня этому одна умная советская книга по радиолюбительству.
На АлиЭкспресс продается миниатюрный блок 220/12 вольт 200ма ток
говно эти диоды, не надо брать
давно уже были тесты, обычные белые, НОРМАЛЬНЫЕ диоды куда лучше.
как по кпд, так и для растений
Чувак, да я знаю как упростить твою схему в десять раз!
Пояснения к рисунку: Нужно перерезать дорожку на лампе, нарисованную зелёным и к месту разрыва припаять стабилитрон и кулер. Всё.
На самом деле перерезать аккуратно довольно трудно, проще отпаять и приподнять канцелярским ножом ножку диодного выпрямителя (а это именно он квадратный слева).
Дело в том что 50-ваттная лампа потребляет ток 230 мА, а это ток того же порядка, что и у кулера. Фильтрующий конденсатор тоже не особо нужен, потому что благодаря стабилизаторам тока в лампе ток будет не синусоидальным по модулю, а трапециидальным (см. осциллограмму). Если всё-таки кулер будет хуёвничать (что вряд ли), то можно и поставить конденсатор параллельно стабилитрону, но уже не на 330 мкФ, а на 50-100 достаточно.
Единственное что, стабилитрон должен быть одноваттным (а лучше даже двухваттным).
Я вот такой на скоряк залепил для работы!
У меня вопрос, как данную схему улучшить и что следует добавить в первую очередь не перегружая деталями. Кто знает напишите в комментариях.
Добавь синюю изоленту, чтоб не закоротило. И в общем, для надёжности.
Ох, чёт я очкую этих бездрайверных матриц. 220в в воздухе опасно, не дай бог руками зацепишься. Лучше покупать нормальные матрицы с драйвером, благо стоят они не дорого.
А я от старого еле живого УПСа такие штуки запитываю. Провода на клеммы батарейки, и алга.
И 12 вольт стабилизированных, и маломальски при отключении света держит.
АЛИ ЭКСПРЕСС ac-dc плату заказать и ждать))))стабилитрот то особе не создан для эл.двигателей )
Как то стремно такую схему оставлять без надзора, хотя бы предохранитель добавили.
+ регулятор напряжения (оборотов), тоже нужная вещь.
И что при такой схеме кондеры не греются?
Круто! А я старый зарядник из кладовки достал.
Не вижу ничего крутого. Использовать безтрансформаторную схему, зачем? В наше время когда можно заказать с интернета готовое решение, можно разобрать старую зарядку, да много чего можно.
