Как подкрутить анкер на электрогитаре

Регулировка прогиба грифа и настройка анкера электрогитары

Опубликовано: 2012-10-25 / Автор: Сергей Хмарук

Добрый день, друзья! В этой статье я хочу затронуть тему, кажущуюся на первый взгляд довольно сложной, но если пристально разобраться, то все довольно быстро становится понятным. Конечно, многие и особенно начинающие гитаристы могут не знать всех технических сложностей тонкой настройки гитары, поэтому я постараюсь помочь с этим разобраться.

А поговорим мы о том, как производится регулировка прогиба грифа и настройка анкера электрогитары, как правильно настраивать анкерный стержень расположенный внутри грифа, каким должен быть прогиб грифа и что нужно делать, чтобы не испортить инструмент. Ну что ж, я думаю, хватит предисловия, начнем!

Об устройстве анкерного стержня уже было рассказано в одной из моих предыдущих статей, поэтому перейдем сразу непосредственно к процессу регулировки и настройки.

Степень прогиба грифа электрогитары, соответственно и высота струн над ним может изменяться со временем под воздействием меняющейся влажности воздуха, из-за смены струн, усыхания и старения древесины или же из-за регулировок мензуры и манипуляций с машинкой. Поэтому периодически рекомендуется производить регулировку анкера.

Основной целью регулировки анкера электрогитары может быть то, что вам нужно достичь необходимого расстояния между порожками ладов и струнами. А вот полностью доверять высоте бриджа не стоит. Когда струны оказываются близко расположенными к грифу и начинают звенеть, при этом задевая соседние лады, это означает что прямо по центру грифа может быть перегиб в сторону струн.

Самый лучший способ это понять – самостоятельно и главное, аккуратно покрутить анкер, наблюдая при этом, как меняется звукоизвлечение. Что для этого нужно сделать?

Определяем уровень изгиба грифа

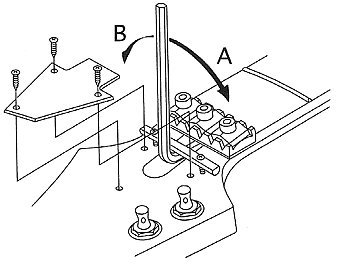

У большинства электрогитар регулировочный болт расположен на головке грифа и спрятан под крышку. Если такая крышка есть, то необходимо ее открутить. В некоторых гитарах этот болт может располагаться у основания грифа там, где он непосредственно соединяется с корпусом гитары.

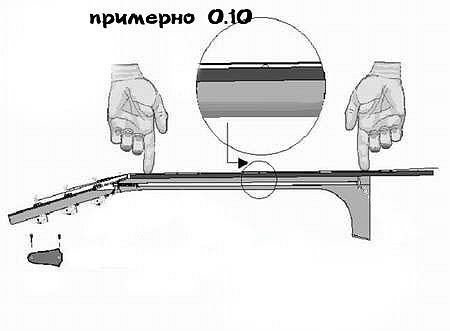

Прежде чем вы начнете крутить анкер, в первую очередь вам необходимо проверить изгиб грифа. Для этого вам нужно прижать струну левой рукой на 1-м ладу, а правой – в том месте, где гриф крепится к корпусу гитары (это обычно 14-й лад) и над 7-м ладом проверить расстояние (зазор) от порожка до струны. Если анкер отрегулирован правильно, то от 1 до 14 лада гриф будет прямым.

Есть и другой способ определения прогиба грифа с помощью линейки. Возьмите длинную линейку не короче 50 см и положите ее торцом между 3 и 4 струнами вдоль всей длинны грифа, чтобы один конец касался порожка 1-го лада, а второй – металлического порожка последнего лада. Но при этом предварительно настройте гитару и поставьте ее в игровую позицию. Если гитара будет в лежачем положении, то гриф будет находиться в неестественном состоянии, а из-за этого может быть уже другой прогиб, который может сбить все измерения сделанные вами. Теперь нам необходимо замерить зазор между струнами и порожком 7-го лада.

Зазор для гитары должен соответствовать 0,3 мм, у бас-гитары – около 0,4 мм. Обычно такой замер делается на глаз, но ваша основная задача сделать его минимальным. Этот зазор нужен только лишь для подстраховки, потому что даже абсолютно ровный гриф может на долю миллиметра стать выпуклым и в этом случае на первых ладах у вас появится звон струн.

Важно! При замене струн на вашей гитаре, особенно если вы меняете их калибр, регулировка анкерного стержня обязательна! К примеру, у вас стояли тонкие, а вы установили толстые струны или наоборот.

Внимание!

Для правильной регулировки анкерного стержня струны должны быть натянуты (настроены) в обычном положении. Перенастраивать ничего не надо. Чрезмерное закручивание анкерного стержня может сильно повредить гриф вашей гитары!

Регулировка анкера

Теперь рассмотрим те случаи, когда нам может понадобиться регулировка анкера гитары и первое что вам понадобиться это регулировочные ключи.

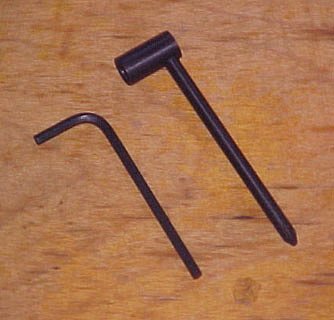

Для регулировки анкера вам понадобится один из наиболее распространенных типов ключей. На изображении показаны: слева – ключ Аллена (шестигранник), справа – бочкообразный ключ. Наиболее распространены гайки под внутренний шестигранник 4-5 мм, но для американских Fender Strat вам понадобится специальный ключ 3,175 мм (1/8”), но такие ключи у нас, к сожалению дефицит.

Важно! Производить регулировку анкера нужно только качественными фирменными ключами, а сам ключ в гайку вставлять до конца. Убедитесь, что ключ для анкерного стержня идеально подходит и не сорвет на гайке шлиц.

Ослабленный анкер. Вогнутый гриф

Как вы можете видеть на этом примере, анкер довольно ослаблен. Прогиб гифа при этом слишком большой, а расстояние между порожками и струнами слишком велико. В таком случае струны на определенных ладах будет довольно неудобно и даже сложно зажимать. Такой прогиб нужно срочно регулировать.

Для того чтобы это устранить возьмите шестигранник и начинайте постепенно (не более ¼ поворота за 1 раз) затягивать болт анкера по часовой стрелке каждый раз делая перепроверку прогиба, как это показано на рисунке, чтобы противодействовать натяжению струн. В данном случае мы натягиваем анкер.

Перетянутый анкер. Выпуклый гриф

На изображении показан пример перетянутого анкера. Конечно, такой прогиб обычно не реален и в данном случае даже открытые струны будут дребезжать, и задевать лады, соответственно нормально звучать они уже не будут. Зазор между порожками и струнами будет минимальным или вовсе отсутствовать.

Чтобы исправить неправильный выпуклый прогиб грифа, необходимо ключом медленно отпускать болт, поворачивая при этом гайку против часовой стрелки. При каждом повороте гайки стоит оставлять гитару на некоторое время (15-20 мин.) в покое, потому что дерево имеет собственную инерцию, и изменения в прогибе грифа могут быть заметны не сразу. Данная операция направлена на ослабление анкера.

Правильно настроенный анкер. Ровный гриф

Не существует идеально ровного грифа. Прямой гриф от 1 до 14 лада будет тогда, когда натяжение анкерного стержня правильное, т.е. четко отрегулированное. Под словом «прямой» подразумевается самый минимальный наклон вперед грифа гитары, который в свою очередь зависит от стиля вашей игры и самой отстройки гитары. В данной ситуации никакая настройка не требуется.

Полезные советы по настройке анкера электрогитары

Вот собственно и вся настройка, как видите ничего сложно, но очень важно делать все аккуратно и не спеша. Теперь вы знаете, как производится регулировка прогиба грифа и настройка анкера электрогитары, так что можете делиться знаниями со своими друзьями. Нажимайте на кнопки социальных сетей и добавляйте статью себе на стену. Подписывайтесь на обновления сайта, оставляйте свои комментарии и вопросы по данной теме, обещаю ответить всем. Удачной вам регулировки!

Источник

Настройка прогиба грифа и анкерного стержня

В этой статье речь пойдет о такой важной теме как регулировка прогиба грифа электрогитары. Прогиб влияет на высоту струн, а она в свою очередь влияет на 2 вещи: удобство при игре и сустейн. Дело в том, что желательно опускать струны максимально низко (так удобнее играть), но не в ущерб сустейну. То есть нужно найти некий компромисс между удобством и нормальным звучанием инструмента: чтобы струны не задевали за лады, не дребезжали и т.д.

Итак, чтобы настроить высоту струн на электрогитаре, нужно отрегулировать 2 вещи: это прогиб гитарного грифа и высоту бриджа. Прогиб регулируется анкерным стержнем, который идет сквозь гриф. Анкер укрепляет его и компенсирует силу натяжения струн, которые пытаются согнуть гриф. Начнем с регулировки анкера.

Анкер грифа гитары

Дерево — нестабильный материл, поэтому прогиб грифа гитары может в силу различных причин изменяться. Самые частые причины: колебания влажности и температуры. Также, смена калибра струн на более толстый — натяжение их выше, прогиб меняется. Это, кстати, и является наиболее частой причиной необходимости регулировки анкера. Таким образом, чтобы этот процесс хоть как-то контролировать и был придуман анкерный стержень, который устанавливается в гитару и позволяет его регулировать.

Напряжение струн изгибает гриф гитары. Представьте, что гитара это стрелковый лук. Так вот, гриф это сам лук, а струны это тетива. Затягивание гайки стержня, вызывает прогиб противоположенный по естественному направлению прогиба грифа гитары. Это позволяет скомпенсировать силу струн, тянущих гриф вверх. На этом рисунке анкер 1 с затянутой гайкой выгнут вверх. Гайка крутилась по часовой стрелке. Анкер 3 еще больше увеличивает прогиб грифа.

Затянутый и ослабленный стержни

Регулировка прогиба грифа

Прогиб нужно сделать таким, чтобы струны стояли максимально близко к грифу, но не задевали об лады. Максимальная амплитуда колебания струны находится посередине мензуры, т.е. над 12 ладом. А если здесь амплитуда максимальная, то именно в этом месте нужно чтобы у грифа был небольшой прогиб. Ниже приведены схематичные диаграммы, показывающие, что имеется ввиду.

Слишком ослабленный анкер

В этом варианте натяжение струн сильно выгибает гриф. Нужно побольше затянуть анкер.

Слишком затянутый анкер

В данном случае, анкер слишком перетянут. Струны будут задевать за лады и дребезжать. Необходимо немного ослабить анкерный стержень.

Нормальный рабочий прогиб

На этой картинке изображен нормальный прогиб (или рельеф) грифа. Теперь наконец приступим к регулировке.

Еще раз повторюсь, прогиб желательно настроить такой, чтобы было максимально комфортно играть, но струны не должны задевать об лады. Прежде чем крутить анкер, нужно провести оценку прогиба грифа. Зажимаем струну на 1-м ладу и на том ладу, где гриф крепится к корпусу.

Определяем прогиб грифа

Зажав эти два лада, нужно замерить расстояние между струной и 7-м ладом, где прогиб грифа должен быть максимальным. Если струна лежит на 7-м ладу и нет никакого зазора, то у вас абсолютно прямой гриф или обратный прогиб грифа. Нужно регулировать анкерный стержень.

Перед тем как крутить анкер нужно немного ослабить струны. Крутим гайку медленно и осторожно не более чем на четверть оборота за раз. Перед тем, как снова проверить прогиб нужно заново настроить гитару.

Многие советуют, что каждый раз делая поворот гайки, нужно оставить гитару полежать в покое. Типа дерево дерево имеет инерцию, и изменения прогиба могут быть и не видны сразу. Лично я не нашел этому подтверждения, поэтому крутим, проверяем, если мало, крутим еще. Главное конечно не переусердствовать, но и если не уверены в себе, то лучше тащите инструмент к мастеру.

Если проверка показала, что зазор на 7-м ладу больше чем 0,4-0,5 мм, то нужно затянуть анкерный стержень, крутя гайку описанным выше способом, но в другую сторону. Повторюсь, крутить надо осторожно не более четверти поворота за раз, с ослабленными струнами.

На большинстве современных электрических гитар, гайка анкера находится в головке грифа под крышечкой, как на рисунке. Чтобы затянуть анкер, крутим гайку по часовой стрелке (если смотреть в сторону деки). Чтобы ослабить, соответственно, крутим против часовой стрелки.

Расположение гайки анкера

Ах да, совсем забыл сказать об инструменте. Для регулировки гайки используется обычный шестигранный ключ. С новыми гитарами, он как правило идет в комплекте.

Источник

Как регулировать анкер в гитаре

В грифе гитары, в большинстве случаев, находится металлический стержень. Он называется «анкерный стержень» (или просто «анкер») и позволяет регулировать прогиб грифа гитары.

Грубую оценку прогиба грифа можно провести, если одновременно зажать шестую струну на 1-м ладу и на 14 ладу. Зажав эти два лада, нужно проверить расстояние между струной и верхом 7-го лада, где прогиб грифа должен быть самым большим. Расстояние между струной и ладом должно быть около 0.10 см (примерно толщина медиатора, или банковской карточки) Это не принципиально, но зазор должен быть обязательно!

Если у вас слишком большой зазор, или струны лежат на ладах, то вам придётся регулировать анкерный винт. Стоит сказать, что регулировать анкер нужно очень аккуратно, подкручивая гайку анкера понемногу, по часовой (А) или же против часовой стрелке (В), примерно по 10 – 30 градусов.

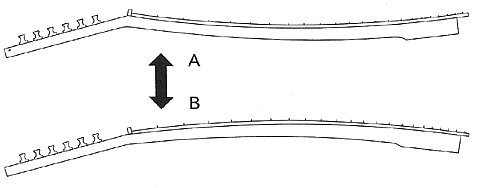

Итак, на рисунке (Рис.5) видно, что если у вас ситуация (А), когда гриф вогнут внутрь, то анкер стоит подкручивать по часовой стрелке. Для ситуации (В) крутим анкер против часовой стрелки.

Если при регулировке анкера вы не замечаете изменений, попробуйте минут 15 не трогать гитару: дело в том, что дерево деформируется не сразу и ему нужно некоторое время. Рекомендуется делать это при каждом подкручивании. Вообще говоря, не рекомендуется регулировать анкерный стержень, если вы четко не уверены, в том, что знаете, что делаете. Советуем доверить это профессионалам!

Источник

Настройка гитары: анкер

Что должен знать и уметь гитарист? Конечно, брать аккорды, играть гаммы, уметь играть и помнить различные песни. Однако на этом список умений не заканчивается. Прежде всего, гитарист обязан знать конструкцию своего инструмента и принципы образования звука.

Во-первых, знание конструкции позволяет самостоятельно проводить мелкий ремонт гитары и её модернизацию.

Во-вторых, знание конструкции позволяет выжимать из инструмента все силы и мощности для создания «того самого» звука.

Данная статья открывает цикл материалов по настройке гитары, в которых мы будем подробно рассказывать про настройку инструмента и мелкий ремонт, который каждый гитарист может выполнить самостоятельно.

Первая статья из цикла посвящена гитарному анкеру.

Что такое гитарный анкер?

Акустическая гитара, электрогитара и бас-гитара имеют в своей конструкции гитарный анкер – металлический стержень, который располагается внутри грифа гитары. Размеры анкера: ширина 4-6 мм и длина от 360 до 640 мм (в зависимости от типа гитары).

Один конец анкерного стержня закреплён в грифе, а на второй конец устанавливают регулировочный болт (пуля), который, как ни странно, регулирует степень прогиба грифа. По расположению регулировочного болта встречаются модели гитар с регулировкой на голове грифа и в пятке грифа.

Каково назначение анкера?

Анкерный стержень расположен внутри грифа и нужен для увеличения его жесткости (жесткость – способность конструкции грифа сопротивляться деформации под влиянием внешних сил). Внешние силы, действующие на изгиб, исходят от струн, а также зависят от характеристик материалов грифа – в первую очередь от породы дерева.

Следовательно, анкерный стержень необходим для того, чтобы гриф не изгибался под действием силы натяжения струн. Кроме того, анкер позволяет настроить гитару по личным предпочтениям музыканта – поднять струны над грифом или же опустить.

На какие гитары устанавливают анкер?

Анкер устанавливают на все гитары, за исключением классической гитары, так как на последней используются нейлоновые струны, натяжение которых довольно слабое и не вызывает прогиба грифа.

Интересный факт: на гитары производства СССР не устанавливался анкер, ввиду использования прочных материалов. Первая гитара от Лео Фендера (Fender) так же не имела грифа.

Виды анкеров

Первые модели анкеров были довольно простыми и выполнялись из дерева с металлическим Т-образным основанием, которое крепилось к пятке грифа. Анкер расположен внутри грифа – от головы до пятки грифа. В настоящее время анкеры выполняют из металла или композитных материалов. В большинстве гитар применяют следующие виды анкеров:

Так же существуют гитары (в основном 8-9-струнные электрогитары и бас-гитары), на которые устанавливают по два расположенных рядом анкера.

По способы установки анкеры разделяют на:

Как работает анкер?

Гитарный гриф – это не идеально ровный брусок. Если бы это было так, то расстояние от струн до ладов росло бы постепенно, от самого малого у верхнего порожка до максимального после двадцатого лада. Однако удобная игра и правильная постановка техники предполагает, чтобы эта разница была минимальной.

Поэтому при натяжке гриф немного изгибается вовнутрь, оттягиваемый струнами. С помощью анкера можно влиять на степень этого прогиба, добиваясь необходимого звучания и уровня удобства.

Как может изгибаться гриф?

Перед тем, как начать регулировать анкер, следует выяснить, в какую сторону крутить гайку.

Ниже схематически приведены три состояния прогиба грифа:

Если расстояние от струн до грифа слишком большое, то анкер ослаблен, а потому гриф необходимо немного выпрямить. Самый простой способ определить степень ослабления анкера – прижать струны после 7-го лада. Как правило, взятие самого простого аккорда вызовет определённые трудности.

Если струны практически «лежат» на ладах, звенят и даже не звучат, то скорее всего анкер на вашей гитаре перетянут, а потому его необходимо ослабить. Данный тип прогиба встречается редко.

Нормальный прогиб грифа

Как видно, гриф прямее, чем на примерах выше. В том случае, если гриф будет абсолютно прямым – струны будут лежать на грифе и сыграть что либо на такой гитаре будет невозможно, а потому он должен быть немного согнут.

Как проверить прогиб грифа?

Настройка анкера – дело важное, но довольно простое.

Первое, что вам нужно сделать – зажать шестую струну на первом ладу, а второй рукой зажать струну на ладу, который находится над пяткой грифа (см. рисунок).

После проведённых манипуляций, необходимо замерить расстояние от ладовой пластины до струны – оно должно быть от 0,2 до 0,6 мм (можно измерить медиатором толщиной 0,4-0,5 мм).

В том случае, если измеренное расстояние больше указанного, то необходимо затянуть анкерный болт – его необходимо вращать по часовой стрелке. Если расстояние меньше – следует крутить в противоположную сторону, чтобы ослабить затяжку болта.

Важно №1: необходимо регулировать анкер на гитаре с ослабленными струнами! При проверке прогиба грифа, необходимо настроить гитару.

В том случае, если вы перешли на более толстый или тонкий калибр струн, следует проверить прогиб грифа вышеуказанным способом.

Важно №2: дереву свойственна естественная деформация, а потому через час после настройки прогиба грифа необходимо повторить проверку прогиба и при необходимости подстроить заново.

Регулирование анкера осуществляется при помощи специального ключа, который в большинстве случаев идёт в комплекте с гитарой. Ключи хоть и выполняют одинаковую функцию, при этом могут отличаться внешним видом, размерами и типом. Если у вас такого нету – сходите в строительный магазин и купите набор: один из них пригодится для подстройки анкера, другие – высоты струн на седлах, остальные будут полезны в хозяйстве.

Какие проблемы могут возникнуть?

Если крутить с большим усилием, то можно сорвать резьбу. Сорвали резьбу на гайке – замена гайки. Сорвали резьбу на анкере – замена анкера, что довольно трудно и затратно.

Вторая проблема – гайка не крутится, но прогиб между ладовой пластиной и струной всё еще велик. В данном случае необходимо под гайку подложить шайбу соответствующего диаметра и толщины, после чего отстроить гитару.

Напоследок: простой способ проверки прогиба грифа

Метод «на глазок» применяется во всех сферах промышленности, производства и в ремонте. Гитары – не исключение.

Всё, что вам нужно – взять гитару как скрипку и посмотреть на гриф. При таком ракурсе можно увидеть, в каком положении и состоянии находится гриф, после чего осуществить его настройку. Конечно же не забывайте проверять, звучат ли все лады на гитаре.

Резюмируем

Анкер – важный элемент конструкции гитары. Если вы понимаете, что знаете конструкцию и принцип его работы – смело настраивайте. В том случае, если обладатель новой гитары и если вам удобно зажимать струны, а дребезжание и иные призвуки отсутствуют – не трогайте гриф. Помните про главное правило – «Работает? Не трогай».

Источник

Регулировка грифа, правильная настройка прогиба

Для чего нужен анкер гитары

Анкер на акустической гитаре представляет из себя стальной стержень, который вставлен внутрь грифа, и сгибает дерево для того, чтобы на инструменте можно было играть – прежде всего, чтобы струны звучали при их нажатии.

Многие начинающие гитаристы, которые не разбираются в том, как вообще устроен инструмент, немного неправильно воспринимают его строение. Гриф гитары вовсе не горизонтально прямой, как об этом многие думают. Более того – он представляет из себя столько не идеально ровный брус, сколько дугу, на которую, как тетива на лук, натянуты струны. Если бы эта часть гитары была идеально ровной – то тогда струны бы ложились на нее и их невозможно было бы зажимать. Анкер выполняет сразу две задачи – принимает на себя огромную нагрузку, которую оказывает на дерево натянутая струна, а также сохраняет гриф в одном положении для более удобной игры.

Соответственно в случае, если с гитарным стержнем происходят изменения, то это напрямую влияет на удобство игры, а также на возможность исполнения песен в принципе. С кривым грифом напрямую связаны две очень распространенные проблемы:

Вместе с этим, инструмент может перестать строить и давать ноту немного выше, или ниже, чем оно должно быть.

Помимо натяжения струн на деформацию влияют факторы:

Типы анкеров
для гитары

Существуют анкеры следующих видов:

Сжимающий

Самый популярный типа анкеров, который установлен практически на каждой акустической гитаре. Его принцип действия заключается во сжатии грифа, по мере прокрутки стержня ключом. Условно он состоит из двух частей – первая, статичная, которая как раз и отвечает за удержание части инструмента в одном положении, и вторая – которую можно крутить, и которая регулирует степень того, насколько дерево сжато.

Сгибающий

Более сложная конструкция, которая характерна больше для электрогитар, особенно произведенных компанией Gibson. Он представляет их себя также механизм из двух элементов – стержня, который закреплен внутри дерева, а также шайбы, которая как раз и регулирует силу сжатия. Сжимающим данный тип анкера назван как раз потому, что стержень тянет дерево в сторону, противоположной струнам, из-за чего и происходит силовой сгиб.

Для чего производится регулировка грифа гитары

Внутри бруска инструмента вклеен анкер — стержень из металла, который при регулировке немного выгибает деревянный гриф. Стержень толщиной от четырех до шести миллиметров.

Натянутые струны постоянно прогибают брус. Анкерный стержень противодействует такому прогибу, то есть выправляет «горб» бруса в противоположную сторону. Таким образом, натяжение уравнивается натяжением анкерного стержня.

Существует ряд факторов, влияющих на деформацию инструмента:

Внимание! Не следует перетягивать струны. Это очень плохо сказывается на прогибе. Все должно быть в меру.

Если новый комплект струн существенно отличается по толщине и типу от предыдущего, придется настроиться на предстоящую регулировку инструмента.

Какой прогиб у грифа должен быть

Гриф не должен быть абсолютно ровным. При совершенной ровности во время игры струны затрагивают порожки ладов. Естественно, это неудобно и отражается на качестве звучания музыкального инструмента. Именно поэтому незначительный прогиб в середине грифа гитары является практической необходимостью. Но при наличии сильного прогиба необходимо его выпрямить. Одного универсального совета, подходящего всем музыкантам о том, каким должен быть прогиб, просто не существует. Есть общие рекомендации, которые каждый музыкант примеряет на себя. Все зависит от индивидуальных предпочтений каждого конкретного гитариста, характеристик и индивидуальных качеств акустической гитары и даже стиля игры. Решение опустить или поднять гриф по отношению к струнам зависит от того, каким является прогиб, и как более удобно конкретному гитаристу.

Перед тем как начать регулировку гитарного анкера, необходимо оценить прогиб грифа. Существует несколько способов:

при помощи линейки;

На заметку! Малоопытные музыканты считают, что прогиба быть не должно. Такое мнение ошибочно. Колебание происходит в трех плоскостях. Самая большая амплитуда колебания в середине низшей открытой струны. Чтобы не создавалось лишнего звона, середина бруска должна немного прогибаться.

Одним из способов является использование обычной металлической линейки. Она должна быть достаточно длинной и, естественно, ровной. Её необходимо ребром приложить к ладам между гитарными струнами. В таком положении можно довольно быстро и просто оценить, насколько ровный гриф акустической гитары. Если посередине образуется пустое пространство, то это свидетельствует о том, что анкер ослаблен. Если одно из окончаний металлической линейки не прилегает вплотную к грифу акустической гитары, это означает, что анкер слишком перетянут. Вместо линейки можно использовать любую ровную рейку.

Еще один способ определения того, насколько ровным является гриф акустической гитары, – это взять музыкальный инструмент вверх розеткой и постараться «прицелиться». Посмотрев таким образом, можно обнаружить выпуклость грифа и определить его направление. Если неровность незначительна, то этим методом обнаружить ее практически невозможно. Но так есть возможность установить, насколько ровными являются лады.

Это тоже важно, ведь в некоторых случаях дребезжание струн возникает не из-за проблем с гитарным грифом, а вследствие того что лады не являются ровными. Если замечена такая проблема, то решается она при помощи замены или выполнением шлифования.

Самый быстрый метод выполнить проверку величины прогиба грифа заключается в том, что необходимо зажать струны на первом ладу и там, где выполнено крепление грифа к самому корпусу инструмента. Далее нужно произвести проверку расстояния между гитарной струной и верхом седьмого лада. Именно в этом месте прогиб максимальный. Если струна оказывается расположенной на седьмом ладу, и не наблюдается абсолютно никакого зазора, то гриф является совершенно ровным, или имеет место обратный прогиб. Поэтому потребуется выполнить настройку анкерного гитарного стержня.

Новичкам не стоит пытаться регулировать акустическую гитару самостоятельно, чтобы не повредить резьбу, и не испортить музыкальный инструмент. Первый раз стоит доверить настройку более опытному человеку – и посмотреть на его действия, изучить инструкцию и все нюансы, а потом выполнять работу.

Как определить форму прогиба грифа

Исполнители постоянно спрашивают о том, какой прогиб будет идеальным. Такого понятия, как идеальный прогиб, не существует. Каждый инструмент уникален, музыканты имеют разную манеру игры, применяют струны, отличающиеся, по толщине и качеству. Поэтому подгонять свою гитару под какие-то общепринятые стандарты не стоит. Достаточно просто принять к сведению некоторые рекомендации и отрегулировать гриф под себя.

На заметку! Форму прогиба легко определить по струнам. Если струны зажимаются с усилием, то брус выгнулся. Если струны прилегают к ладам, издают лишнее дребезжание — брусок выгнулся внутрь.

Для определения прогиба необходимо указательным пальцем одной руки прижать первый лад, указательным пальцем другой руки — лад, расположенный в месте крепления бруса к корпусу инструмента. Дальше проверяем зазор между струной и седьмым ладом. В том случае, если зазора нет, потребуется регулировка анкерного стержня, потому что брус выгнут в обратную сторону или абсолютно прямой.

Есть второй способ. После полной настройки инструмента к первому и последнему ладу необходимо приложить длинную линейку. Если расстояние между седьмым ладом и линейкой меньше 0,2 миллиметра, то анкерный стержень необходимо ослабить. Перед регулировкой анкера необходимо ослабить струны. Если расстояние больше 0,5 миллиметра, то анкер нужно затянуть.

Этапы и порядок настройки

Прежде, что стоит помнить по настройке анкера – это осторожность во всем. Делайте все максимально аккуратно и тщательно, проверяя последствия каждых своих действий. А действия следующие:

Также стоит отметить, что ослабляйте или усиливайте натяжение немного с запасом – то есть чуть сильнее, или чуть слабее, поскольку струны тоже будут влиять на натяжение, и на то, насколько хорошо встанет брус со стержнем.

Глубокая настройка инструмента состоит из четырех этапов. Нужно отрегулировать:

Регулировка прогиба грифа и анкера

Регулировка прогиба осуществляется при помощи анкерной гайки. Располагаться «пуля» может в разных местах:

Если гайка находится со стороны корпуса, возникают неудобства, так как брус придется отсоединять. Если же «пуля» расположена в головке под крышечкой, то регулировка анкера не вызовет неудобств.

Главное — это качественно отрегулировать анкерный стержень, ведь от этого зависит чистота звучания. Регулировка грифа гитары осуществляется такими инструментами:

Чтобы уменьшить расстояние между струной и седьмым ладом, «пулю» в болте затягивают. Это происходит путем вращения гайки по часовой стрелке. Чтобы зазор увеличить, необходимо анкерную гайку ослабить путем вращения против часовой стрелки.

Вращение производится путем поворота гайки в ту или иную сторону не более чем на 90 градусов. После каждого вращения инструменту дают отдохнуть пятнадцать минут. И главное, не забывать заново настраивать гитару, чтобы проверить правильность прогиба.

Иногда бывают случаи, что «пуля» уже затянута до упора, а вот зазор остался больше, чем нужно. Причина в том, что резьба на стержне закончилась. Такая проблема легко исправляется при помощи шайбы. Под анкерную гайку подкладывается шайба и вновь закручивается.

Регулировка грифа классической гитары

В классической гитаре анкер отсутствует. Прогиб грифа на обычной классической гитаре остается неизменным. Как поднять гриф на гитаре — алгоритм действий следующий:

На заметку! Нейлон может тянуться на протяжении трех суток. Материал подвержен воздействию окружающей среды. Нейлоновые струны могут поплыть при высокой температуре или при резком перепаде температур. Поэтому после натяжения нейлона сразу рассчитывать на окончательный результат не стоит.

При настройке анкерного стержня необходимо быть предельно осторожным. Если приложенное усилие будет больше необходимого, есть риск сорвать резьбу. В такой ситуации придется обратиться в мастерскую для полной замены стержня. Главное — не закручивать до щелчка. Это верный признак сорванной резьбы или трещины в бруске.

Регулировка грифа акустической гитары

У акустических гитар анкерная гайка зачастую расположена в пятке грифа. Доступ осуществляется через розетку верхней деки. Выравнивание грифа акустической гитары осуществляется по часовой стрелке, чтобы уменьшить зазор, и против хода часовой стрелки, чтобы зазор увеличить. Правильная регулировка грифа акустической гитары при помощи анкера очень важна, поэтому подходить к этому вопросу необходимо внимательно.

Регулировка грифа электрической гитары

Регулировочный болт расположен в головке грифа, чаще под крышкой. Перед настройкой проверяют изгиб грифа зажатием струн на разных ладах. Если слышен отчётливый звук —всё в порядке.

Настройка анкера электрогитары необходима:

Регулировка грифа классической гитары в классическом инструменте анкер отсутствует. Высота струн на гитаре здесь регулируется путём пропиливания пазов на порожках.

Проблема может возникнуть как сразу после покупки инструмента, так и в результате износа древесины.

Регулировка грифа бас-гитары

Научиться самостоятельно регулировать анкерный механизм полезно, профессионалы обычно берут за настройку бас-гитары немалые деньги.

О необходимости регулировки сигнализируют следующие проблемы:

В этих случаях следует измерить зазор, чтобы определить в какую сторону крутить анкер.

Настройка грифа гитары анкерным болтом:

Нужно дать инструменту “отстояться”, при необходимости продолжить регулировку.

В какую сторону крутить

Прежде всего перед началом регулировки грифа необходимо ослабить натяжение всех струн. Все современные анкеры выполняются только с правосторонней резьбой. При этом головка, предназначенная для настройки, может располагаться возле грифовой головки или под верхней декой. Независимо от того, где она находится, существуют определенные правила для выполнения настройки, которые необходимо выполнять. Куда нужно поворачивать ключ, зависит результата, который должен быть достигнут.

Если при помощи инструмента подкрутить регулировочную головку по часовой стрелке, то анкер станет чуть более коротким, и гриф будет выпрямляться по направлению от струн. В случае движения ключа против часовой стрелки изгиб грифа направлен к гитарным струнам.

Прокручивать гайку за один раз нужно ненамного, приблизительно на одну четверть оборота. При этом необходимо соблюдать осторожность, чтобы не сорвать анкерную резьбу. Если это случится, то придется нести инструмент в мастерскую. А также необходимо учитывать, что выполнение регулировки гитарного анкера оказывает влияние исключительно на величину прогиба грифа.

Правильная высота струн над грифом гитары

Высота струн регулируется при помощи шлицевой отвертки или шестигранника. В зависимости от модели струнодержателя (бриджа), вам придется управлять либо парой болтов, либо – индивидуальными седлами для каждой струны.

Измеряется высота струн над 12-м ладом: между струной и металлическим порожком лада. Стандартные рекомендации: для 1-й струны – 1-1,5 мм, для 6-й струны – 1,5-2, 5 мм, так как струна толще.

Какие же величины выбрать? Ориентируйтесь на свои предпочтения: для быстрой игры делайте высоту струн меньше (1 мм для 1-й струны и 1,5 для 6-й), для мощных рифов и звука – больше (1,5 мм для первой струны и до 2,5 мм для 6-й). Таким образом вы отрегулируете амплитуду биения струн, от которой зависит скорость исполнения и сила звучания.

Совет: замерять высоту струн удобно с помощью медиатора или двух, сложенных вместе.

Полезные советы по регулировке

Чтобы отрегулировать гитарный брус правильно, следует придерживаться такой последовательности:

Несколько советов для правильной регулировки:

Независимо от вида инструмента следует
следовать следующим рекомендациям:

Окончательный результат регулировки будет понятен не сразу. Все зависит от материала, из которого выполнен инструмент. Клен быстро откликнется на проведенную регулировку, а вот красное дерево покажет результат спустя сутки.
