Как поднимают металлочерепицу на крышу

Монтаж металлочерепицы своими руками в одиночку

Сегодня поделимся опытом того, как покрыть крышу металлочерепицей крышу гаража, а точнее, как поднять 5-и метровые листы металлочерепицы на обрешетку. Хорошо, когда можно нанять людей и даже не думать, как и что делается, но бывают случаи, когда в целях экономии или ради своего опыта или даже принципа хочется сделать своими руками. Именно этот случай мы сегодня опишем.

Была заказана и привезена металлочерепица длиной листа чуть более 5-и метров. Ее можно было разгрузить манипулятором, это чуть дороже, но если все делаете в одиночку, то тут по другому не получится Для разгрузки длинных листов желательно чтобы было от 3-х и более человек, т.к. лист сильно прогибается и снять его одному без каких либо приспособлений, а еще и быстро с машины доставки не получится. Снять сняли, перенесли на нужное место хранения и пришел день монтажа, для этого выбирается относительно безветренный день и без возможных осадков.

Как поднять металлочерепицу на крышу.

Для этого нам потребуются две 6-и метровые доски 10х2,5см (шелевка, как называют ее в народе и из которой делается в основном сама обрешетка). Соединяем эти 2-е доски на расстоянии одного метра, а можно и по чаще, брусками 5х2,5см или той же шелевкой (шелевкой даже будет лучше и крепче, но у нас не осталось просто ее). Поперек соединяем доски по центру, чтобы не выпирало ничего, т.к. эту конструкцию нам еще тащить по обрешетке и ничего не должно за нее цепляться.

Для этого были использованы 2-е доски 600х10х5см, поставленные на ребро одним концом на землю, другим вровень или чуть ниже обрешетки, главное не выше. Конец, что прилегает к крыше нужно закрепить. Можно прикрутить, можно металлическими уголками, можно, как сделали мы, использовать крючки для стоков, на них положить доску и прикрутить наши салазки к ней.

Чтобы ничего не поцарапать, приподнимаем один лист металлочерепицы и прокладываем под него бруски во всю ширину, чтобы лист, когда будем его тянуть скользил по ним. Подтаскиваем лист к нашей конструкции, и сначала один край на нее кладем, потом середину и другой край. Далее лист подтягиваем полностью, чтобы первая и последняя волна лежали на досках, а нижний край уперся в наши упоры (саморезы или деревяжки).

Тащим за один конец нашу конструкцию с листом к салазкам и закидываем этот конец на них. Далее берем за задний конец и толкаем нашу конструкцию с листом до упора к крыше.

После этого, залезаем на крышу и затаскиваем нашу конструкцию с листом по салазкам, а далее по обрешетки до края. После стягиваем лист на обрешетку, желательно, чтобы волны сразу падали на обрешетку как нужно, чтобы волны не зацепились за обрешетку. Таким образом, мы затащили все 8 наших листов на крышу, первый лист прикрутили на один саморез, а остальные разложили как нужно, чтобы посмотреть на сколько все ровно получается и в случае чего, чтобы еще можно было поправить. Далее все прикрутили.

В нашем случае была односкатная крыша гаража, прилегающая к дому. Угол наклона был не большой, это видно на фото. Сама же идея родилась «методом тыка». Сначала пытались затащить лист без салазок, одни лист затащить смогли, но на второй уже не было сил. Пытались на козлы залезать, чтобы поднять один край конструкции с листом и т.п. С более коротки листом, можно обойтись и без салазок. Также по нашей конструкции затащить можно и 2-а листа сразу, что мы тоже делали.

Данный метод не претендует на идеальное решение, если у Вас есть какие-то свои наработки или идеи, будем рады «выслушать» и обсудить их в комментариях.

Источник

Как поднять листы металлочерепицы на крышу одному человеку

Прочность и долговечность кровли из металлочерепицы сильно зависит от того, насколько металл сохранил свою форму, приданную на производстве. Даже небольшой изгиб, приобретенный при транспортировке, может привести к неплотному прилеганию к обрешетке и к соседним листам.

Это ухудшает внешний вид и снижает герметичность кровли вплоть до образования протечки. Как поднять листы металлочерепицы на крышу и не повредить их? Опытные строители делятся своими секретами.

Общие правила безопасности

Как правильно поднимать металлочерепицу? Подъемные работы можно проводить только при слабом ветре. Ввиду большой парусности металлочерепицы даже при ветре средней силы ее может подхватить порывом. Это может привести к порче материала и к серьезным травмам, связанным с глубокими порезами или падением с высоты.

При транспортировке кровельного материала следует использовать плотные защитные перчатки, кожаные или с армирующим слоем. Обувь должна быть с твердым подноском. На голове должна быть строительная каска и защитные очки.

Не допускается стоять под грузом при подаче его на крышу.

Как поднять металлочерепицу на крышу одному человеку

Для тех, кто работает в одиночку, разработано несколько способов. Все они предполагают установку двух параллельных наклонных лаг, немного выступающих над кромкой ската. Ставить лаги лучше в еще не покрытой зоне, чтобы избежать волочения листов друг по другу.

Способ 1

Кровельный материал обвязывают широкими лентами и устанавливают на лаги. Далее придется залезть на крышу и аккуратно вытянуть лист за ленты. Преимущество способа в простоте. Недостатки:

Способ пригоден для подъема небольшого количества металлочерепицы

Способ 2

Из досок обрешетки сколачивают короб по длине и ширине нарезки. Вдоль длинной стороны набивают дополнительные поперечины. Один или несколько листов загружают в короб и подтаскивают его к лагам. Короб продвигают по лагам так, чтобы он ровно встал на них. Далее залезают на крышу и за веревку затягивают туда короб.

Преимущества:

Недостатком является большой объем подготовительных работ.

Как поднять длинные листы металлочерепицы на крышу

При подъеме длинных отрезов металлочерепицы на крышу потребуются лаги. Отрезы длиннее 3 метров следует поднимать минимум вчетвером.

Можно также использовать короба сколоченные по размеру нарезки. В них складывают один или несколько листов и затягивают короб на крышу по направляющим. Находящиеся снизу работники подправляют короб с помощью фала и толкательного бруска.

Как поднять металлочерепицу на крышу двухэтажного дома

При большой высоте подъема потребуется установить инвентарные леса. Сначала листы поднимаются на подмости, а с них переносятся на скат.

Некоторые мастера используют следующий способ: лист размечают под сверление отверстий на земле, учитывая шаг обрешетки и сторону примыкания.

3-4 отверстия сверлятся внизу, через них лист временно крепится за край к продольному бруску, который на 10-15 см длиннее металлочерепицы. Брусок привязывают двумя веревками и за них поднимают наверх. Там брусок отсоединяется и отверстия используются для крепления к обрешетке.

Такой способ отличается быстротой и удобством. Однако имеется риск ошибки при разметке, и тогда лишнее отверстие снижает герметичность кровли.

Источник

Покрытие крыши металлочерепицей

Покрытие крыши металлочерепицей своими руками может быть выполнено с применением как «складских» листов стандартных размеров, так и изготовленных по спецзаказу клиента в соответствии с геометрическими размерами определенной кровли.

Перед формированием заказа следует «набросать» листы металлочерепицы на чертежах с учетом того, чтобы обеспечивался переход стыков листов по рядам через весь скат единой линией с пересечением с линиями стыков по волнам. Причем на скатах обычно появляются точки состыковки четырех листов.

Для компенсации визуального акцента в подобных точках предусматриваются специальные меры.

Перед тем, как поднять металлочерепицу на крышу, соорудите специальные направляющие из деревянных брусьев.

Минимальный допустимый уклон кровли из металлочерепицы составляет 11 градусов. Расход саморезов при креплении покрытия с учетом укладки кровельных планок составляется в среднем 7,5-8 единиц на каждый кв.м.

Совместно с листами черепицы поставляются и кровельные планки стандартной длины 2 м, при производстве которых применяют аналогичное сырье, как и для производства самой металлочерепицы.

Правила монтажа металлочерепичного покрытия

Крепление металлочерепицы к доскам обрешетки выполняют при помощи специальных кровельных саморезов 4,8*28 мм с окрашенной в цвет кровли прокладкой из ЭПДМ-резины.

Устройство крыши под металлочерепицу производится по следующим правилам:

Виды крыш из металлочерепицы

Образовывающуюся стальную стружку при закрутке саморезов необходимо удалять, используя, к примеру, мягкую щетку.

Виды черепицы для крыши относительно расцветки

При закреплении металлочерепичных листов на площади ската закрутку саморезов производят в штатные места, которые расположены ниже линии штамповки на 10-15 мм по центру относительно двух гребней соседних волн.
При правильно подобранном шаге обрешетке под любым штатным местом крепления гарантированно окажется доска обрешетки.
Подобные места креплений обеспечивают надежное прижатие листа к обрешетке без его деформации и вместе с этим «скрывают» саморезы на крыше в тени профильной ступени.

Шаговая обрешетка, используемая в качестве основания под крепление металлочерепицы, выполняется из досок одного размера, монтируемых на равном расстоянии друг от друга, которое равняется шагу металлочерепицы.

Подконьковая и карнизная доски обрешетки, как правило, имеют другую толщину и монтируются с иным шагом относительно общего шага обрешетки.

Стыковка листов кровли из металлочерепицы

Технология покрытия крыши металлочерепицей предполагает стыковку листов кровли в двух направлениях:

Скрепление листов по волнам выполняется для защиты плоскостей скатов от воздействия боковых ветров и с целью придания данным плоскостям однородности, что касается их внешнего вида.

Саморезы при этом закручивают ниже линии штамповки в каждый ряд в любом месте сектора от внешнего края верхнего листа до гребня волны.

Для предотвращения выделения на плоскости кровли продольных стыков все саморезы на этих стыках необходимо закручивать до окончательно закрепления листов к обрешетке.

Стыковку по рядам всегда выполняют на доске шаговой обрешетки. При этом саморезы закручивают в каждую волну в штатные места.

Схема крепления металлочерепицы

Установка саморезов по площади ската

Крепежи устанавливают по скату с равномерной разбивкой, двигаясь, к примеру, через ряд от карниза к коньку, вкручивая саморезы через две волны, со сдвигом вправо или влево на волну при переходе на каждый следующий закрепляемый ряд.

Для лучшей защиты покрытия от ветровой нагрузки листы черепицы дополнительно скрепляют саморезами:

Итоговый расход саморезов при этом в среднем составляет 7,5-9 единиц на кв.м.

Монтаж металлочерепицы у карниза

Принцип действия первого метода формирования карнизного узла

Наиболее применимым является метод формирования карнизного узла, при котором стандартный нижний рез металлочерепицы примерно на 50 мм выступает за пределы карнизной планки, причем вода с крыши в водосточный желоб попадает непосредственно с листа покрытия.

Карнизную планку используют для защиты элементов конструкции из дерева от брызг.

Для предотвращения просадки нижней волны карнизную доску подбирают на 10-15 мм толще всех остальных досок обрешетки.

Межосевое расстояние от карнизной доски до первоначальной стандартной доски обрешетки предусматривают в 250 мм. Ширина досок обычно составляет 100 мм.

Саморезы прикручивают по карнизной линии выше линии штамповки на 60-70мм через одну волну.

Второй метод формирования карнизного узла предполагает расположение штатного реза металлочерепицы поверх карнизной планки. При этом дождевая вода в водосток попадает с карнизной планки.

Данный метод хорош при нестандартных ситуациях, например, когда при укладке металлочерепицы используется ступенчатый карниз, и размеры ступеней подобраны не совсем удачно, а также при нарушениях геометрии кровельного покрытия.

Крепление листов металлочерепицы у конька

При формировании кровли из стандартных «складских» листов верхнюю доску обрешетки используют в качестве опоры для конька.

Как правило, может потребоваться монтаж дополнительной подконьковой доски выше верхней доски обрешетки с обеспечением зазора между подконьковыми досками смежных скатов не меньше 80 мм, что необходимо для нормальной подкровельной вентиляции.

Для вывода коньковой планки на торцах дома над торцевыми планками монтируется кодконьковая опорная доска увеличенной толщины (на 10-15 мм).

При монтаже подконьковой доски обычной толщины конек «просядет» вниз относительно торцевой планки.

Крыша из металлочерепицы, уложенная подобным образом, прослужит многие годы, конечно, при условии хорошего качества материала и правильной эксплуатации кровли.

Источник

Как уложить металлочерепицу: полезные советы по работе с материалом

Желание выполнить кровельные работы самостоятельно вполне понятно. Во-первых, это способ сэкономить, а во-вторых, выполняя работу самостоятельно, можно быть уверенным в том, что все сделано качественно. Но если опыта в кровельных работах нет, то перед тем, как уложить металлочерепицу на крышу, нужно будет самым внимательным образом изучить инструкции по работе с этим материалом. Сам по себе процесс монтажа не слишком сложный, но есть определенные нюансы работы с этим материалом, от знания которых будет зависеть долговечность покрытия.

Кровля является столь же важной частью дома, как стены или фундамент. Кроме того, кровля является и декоративным элементом, который может украсить здание. Универсальным вариантом покрытия для скатной кровли является металлочерепица.

Покрытие получается очень прочным, надежным и может прослужить достаточно долго. Кроме того, покрытие из металлочерепицы получается привлекательным внешне, ведь материал выпускается в большом ассортименте расцветок.

Поэтому, многие домовладельцы, выбирая кровельный материал, не сомневаются, что лучшим вариантом будет металлочерепица – как укладывать это покрытие, чтобы кровля прослужила долго?

Подготовка к работе

Хранение материала

Купленную металлочерепицу нужно правильно перевозить, разгружать и хранить до момента начала работ:

Подготовка материала и спецодежды

Совет! Удобно использовать инструменты, снабженные аккумуляторной батареей, чтобы не путаться в проводах в процессе работы.

Совет! Если ножниц по металлу под рукой нет, можно разрезать листы ножовкой или электрическим лобзиком. Болгарку использовать для резки материала категорически запрещено.

Для работы стоит приготовить рабочий комбинезон, перчатки, обувь на мягкой подошве. В процессе разрезания листов нужно использовать защитные очки.

Подготовка основания кровли для укладки

Прежде чем укладывать материал на крышу, нужно заняться подготовкой основания. На строительстве стропильной системы тут останавливаться не будем, так как этот процесс достаточно сложный и заслуживает отдельного серьезного разговора.

Совет! Между слоями утеплителя, гидроизоляции и кровельным покрытием необходимо оставлять небольшие зазоры, для того чтобы воздух мог свободно проходить между слоями. Для этого строят контробрешетку, прибивая бруски с сечением 50 мм на стропильные ноги.

Для строительства обрешетки используют сухие доски. Основную часть конструкции собирают из досок толщиной 32 мм, а для устройства первого от карниза элемента обрешетки используют более толстую доску (50мм).

Шаг обрешетки зависит от профиля выбранной металлочерепицы, в большинстве случаев, элементы располагаются с шагом 35-40 см. В местах расположения ендов, у печных труб и других выступающих элементов крыши необходимо построить сплошную обрешетку.

Кроме того, в ендовах устанавливают нижние ендовные элементы, а вокруг труб – покрывающие фартуки. Закончив строительства обрешетки, необходимо установить карнизные рейки. Устанавливаются рейки с нахлестом 10 см, крепятся саморезами.

Укладка листов

Совет! Чтобы было понятнее, стоит не только прочитать инструкции, но и посмотреть, как укладывать металлочерепицу на крышу – видео обучающего характера несложно найти на сайтах соответствующей тематики.

Устройство элементов кровли

Обустройство ендов

При укладке листов в области ендов материал придется обрезать. Чтобы это было легче сделать, нужно собрать простейшее приспособление из досок – прямоугольник из брусков, скрепленных шарнирно.

При примерке укладывают лист на крышу, а в ендову помещают подготовленное приспособление, это поможет точно наметить линию будущего отреза. При выполнении разметки нужно следить, чтобы поперечные доски инструмента были строго горизонтальны.

Поверх уложенных листов металлочерепицы устанавливают специальные ендовные планки. Они придадут покрытию более эстетичный вид и обеспечат большую степень защиты от протечек.

Установка торцовых и коньковых планок

Коньковые элементы крепят по уже уложенным листам материала, закрепляя их саморезами, вкручиваемыми в гребень каждой третьей волны.

Оформление сквозных выходов

Для установки антенн и прочих устройств, требующих сквозного вывода на кровли, необходимо использовать специальные проходные детали. При их установке места стыков герметизируются при помощи специальной изоляционной ленты и силиконового герметика.

Итак, изучив правила работы с металлочерепицей, посмотрев видео и познакомившись с инструкцией по монтажу, можно выполнить работы по укладке этого материала на крышу самостоятельно. Если все будет выполнено правильно, собранное покрытие будет надежной защитой дома от непогоды, и сможет прослужить достаточно долго, не требуя ремонта и дополнительного обслуживания.

Источник

Инструкция по монтажу металлочерепицы

При выборе транспортного средства для транспортировки металлочерепицы необходимо обратить внимание на длину кузова транспортного средства: она должна быть не менее длины пачек с изделиями.

Ограничения по скоростному режиму — 80 км/ч.

В целях безопасности и исключения возможности повредить изделия и транспортное средство, листы необходимо закрепить по всей длине.

Разгрузка и перемещение металлочерепицы

Погрузка и выгрузка упаковок с металлочерепицей осуществляется при помощи специальной подъемной техники с мягкими стропами.

Проследите за тем, чтобы место выгрузки было сухим и чистым.

В случае ручной разгрузки необходимо исходить из расчета 1 чел. на 1,5-2 м.п. Осуществлять подъем и перенос листов рекомендуется в вертикальном положении, тем самым снижается вероятность деформировать изделия.

Во избежание появления царапин и вмятин на поверхности, старайтесь не бросать листы и не перетаскивать их волоком.

При длительном хранении листы металлочерепицы необходимо убрать в сухое, хорошо проветриваемое помещение.

Листы рекомендуется укладывать на плоскую поверхность. Если Вы убираете листы на длительный срок, то под них необходимо подложить ровные брусья.

Если нет возможности хранить металлочерепицу в помещении, то необходимо организовать этот процесс снаружи: уложите пачки под наклоном так, чтоб при осадках вода не задерживалась на листах, а стекала с них; накройте листы водонепроницаемым материалом.

Техника безопасности при монтаже металлочерепицы

Монтаж кровли из металлочерепицы – достаточно сложный и многоэтапный процесс.

Работать необходимо в перчатках, без спешки, которая может привести к серьезным травмам и порче материала.

Ни в коем случае нельзя стоять под листами во время их подъема и перед крепежом. Рекомендуется использовать страховочный канат при работе на кровле.

По кровле необходимо передвигаться в обуви на плоской мягкой подошве. Желательно, чтоб подошва была ровной, иначе в нее могут забиться мелкие камни и другой мусор, что в процессе работы может привести к повреждению кровельного покрыт ия.

Как поднимать металлочерепицу

Поднимать металлочерепицу рекомендуется краном или манипулятором на поддоне, чтобы избежать растяжки металла и его повреждения.

Следите за тем, чтобы угол подъема металлочерепицы соответствовал углу ската.

Если же Вы планируете поднимать и монтировать листы собственными силами, то Вам потребуется больше времени и усилий. Прежде всего, Вам будет необходимо привлечь к работам как минимум двух работников. Чтобы не допустить деформации и перегиба листа, они должны его транспортировать строго в вертикальном положении.

Категорически запрещается тащить металлочерепицу волоком и бросать ее.

Для того, чтобы поднять листы металлочерепицы на дом, установите специальные лаги. Для этого возьмите широкие доски, их длина должна быть немного больше высоты стен дома. Установите доски к основанию крыши под наклоном. Листы уложите на лаги и при помощи охватывающих веревок подтяните их на крышу. Проследите за тем, чтобы внизу находился человек, который сможет проконтролировать весь процесс поднятия металлочерепицы на кровлю, в т.ч. правильность размещения листов на лагах, чтобы при необходимости поправить их и подтолкнуть.

Если Вы планируете осуществлять подъем листов без лаг, то соорудите строительные леса или помосты.

Передавать и принимать листы необходимо строго в вертикальном положении.

Мы не рекомендуем Вам проводить монтажные работы в плохую погоду и при сильном ветре. Существует риск получения травм и падения листа металлочерепицы, что, соответственно, приведет к его повреждению.

Резка листов металлочерепицы

Для резки кровельных листов обычно используют:

· электрические высечные ножницы по металлу,

· ручные ножницы по металлу,

· дисковую электропилу (требуется специальный отрезной диск из твердого сплава с обратным углом и мелким шагом),

· электрический лобзик (требуются специальные пилки по металлу).

Преимущественно рекомендуем Вам использовать ручные ножницы по металлу и электрические высечные ножницы по металлу. В отличие от других инструментов они не сжигают полимерное покрытие, препятствуя образованию коррозии.

Категорически запрещается использовать болгарку, т.к. при нагревании листа разрушается оцинкованный слой, а летящие горячие металлические стружки повреждают поверхность листа.

Обработка срезов листа после их резки

После нарезки листов необходимо удалить все металлические опилки, иначе они со временем начнут ржаветь и, таким образом, повредят поверхность листов металлочерепицы.

Срезы листа после их резки следует обработать краской из баллончика с целью продления срока службы.

Крепежные материалы (саморезы )

Вам понадобятся инструменты:

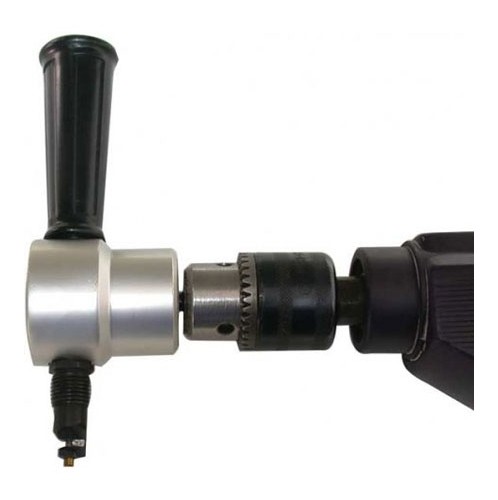

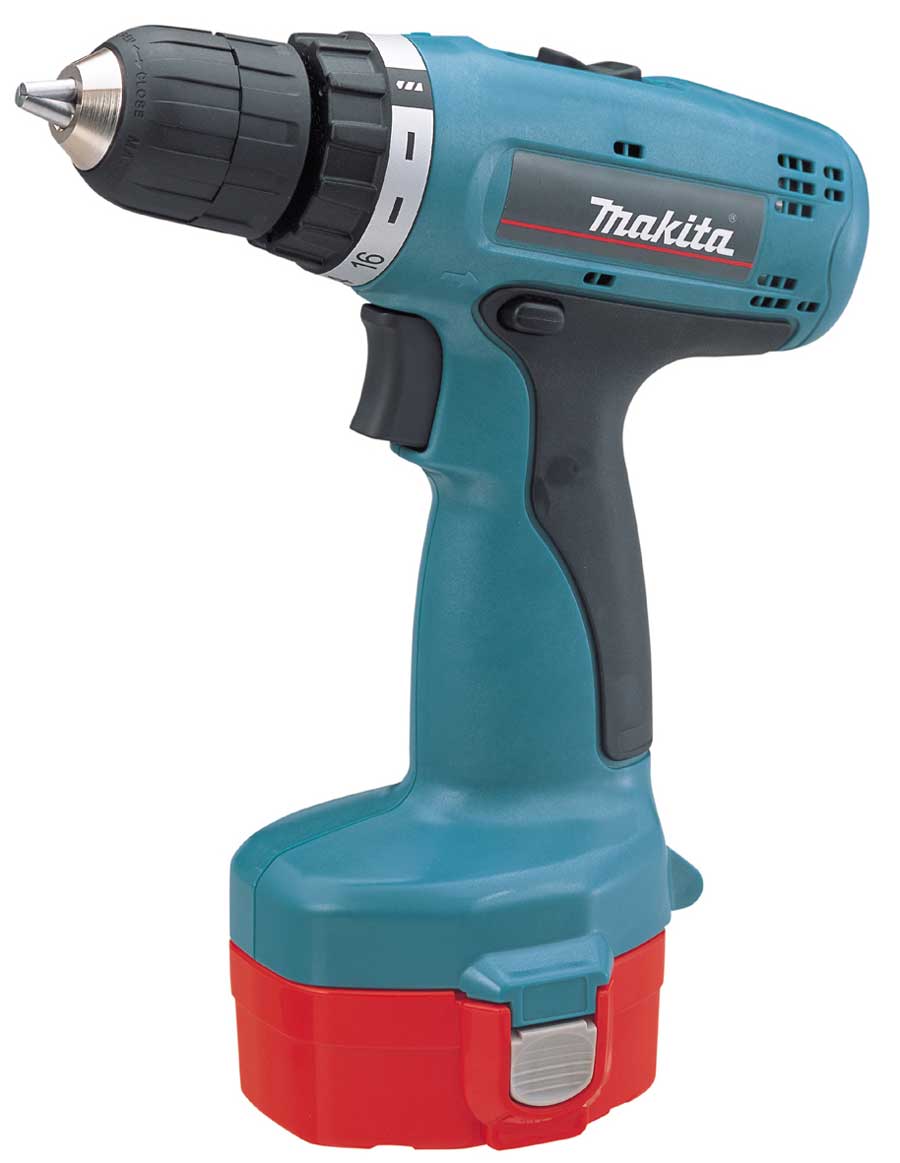

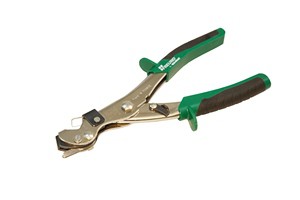

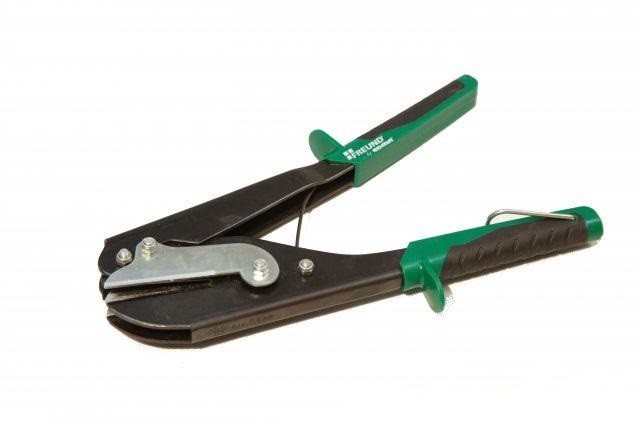

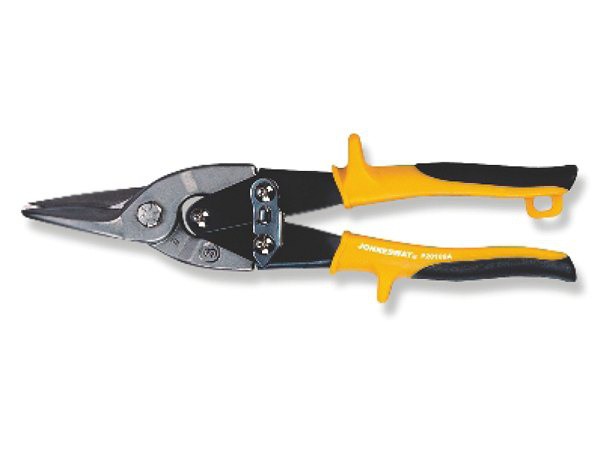

Насадка на дрель для резки металла Шуруповерт Клещи «Гофра » Ручные ножницы по металлу Ручные просечные ножницы

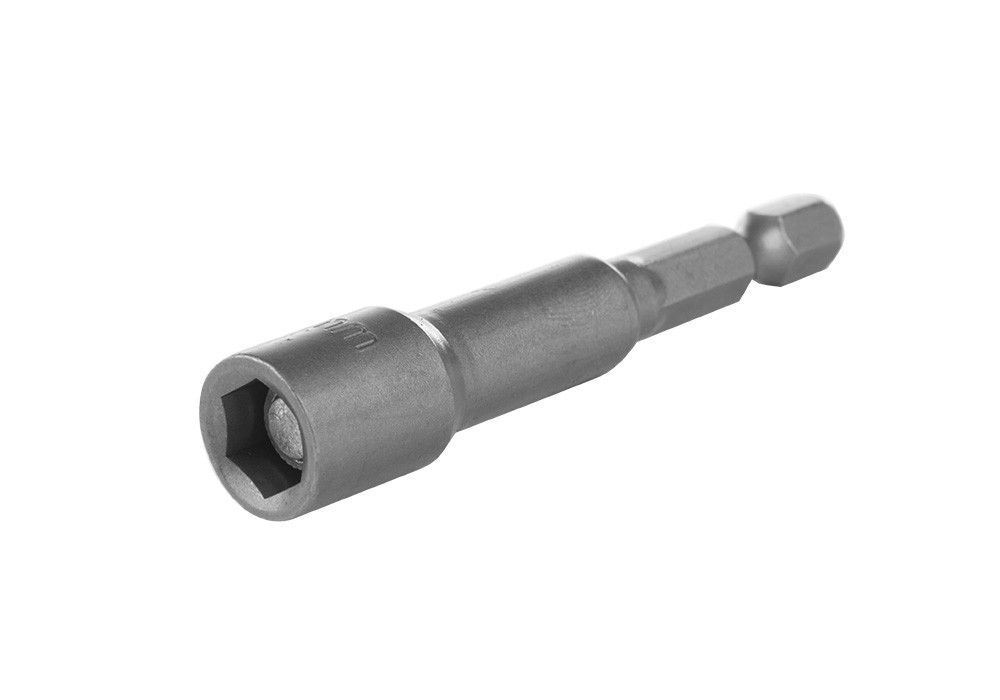

по металлу Насадка на шуруповерт

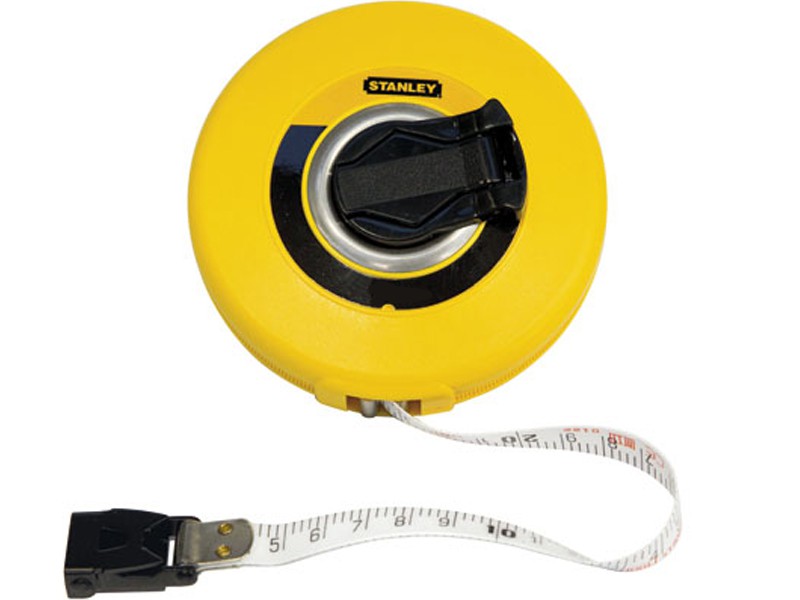

8х45 Рулетка с тряпичной
лентой

ВНИМАНИЕ! Запрещается использовать абразивный круг (болгарка ) при резке металлических изделий с полимерным покрытием. Подобные инструменты повреждают покрытие, тем самым способствуют образованию коррозии металла.

1. Кровельный «пирог »

Кровельный «пирог » представляет собой большое количество слоев, каждый из которых выполняет определенную функцию. Очень важно подобрать качественные материалы и грамотно их смонтировать для того, чтобы обеспечить надежность и долговечность кровли.

2. Укладка утеплителя

Листы утеплителя рекомендуется нарезать шире требуемого размера на 10-15 мм. Утеплитель плотно укладывается враспор между стропилами в шахматном порядке для устранения мостика холода.

Следите за тем, чтобы влага не попадала на утеплитель.

3. Установка гидро- и пароизоляции

Пленки гидро- и пароизоляции укладывают по стропилам горизонтально от карниза вверх к коньку, делается нахлест не менее 100 мм.

Гидроизоляционная пленка должна быть установлена с наружной стороны, пароизоляционная — с внутренней.

· При укладке классической гидроизоляционной пленки рекомендуется делать два вентиляционных зазора 30-50 мм: между пленкой и утеплителем, между пленкой и кровельным материалом.

· Супердиффузионная мембрана укладывается поверх утеплителя, вентиляционный зазор необходим только между кровельным материалом и мембраной.

· Пароизоляционные пленки необходимо укладывать с небольшим зазором между пленкой и подшивочным материалом. Места пересечения пленок склеиваются специальной лентой. Образовавшиеся в пленках отверстия необходимо тщательно загерметизировать.

4. Установка крюков желоба

Угол наклона водосточного желоба составляет 3 мм на 1 пог. м желоба.

Прежде, чем устанавливать крюки, разметьте места их крепления, учитывая при этом вертикальное смещение. Длинные крюки следует устанавливать до монтажа кровельного материала. Короткие крюки можно установить на лобовую доску по завершении монтажа всей кровли.

5. Монтаж обрешетки

Перед установкой обрешетки под гидроизоляционную пленку на стропила закрепите капельник, для того, чтоб ушла вся влага с пленки.

В качестве обрешетки рекомендуется использовать дерево или металлический профиль.

Прежде, чем монтировать деревянную обрешетку, ее следует просушить и обработать специальными антисептическими и антипиреновыми средствами.

· Расстояние от края первой обрешетки до края второй – 350 мм; далее расстояние от начала доски до конца следующей – 350 мм.

· Сплошная обрешетка выполняется вокруг дымоходов и мансардных окон, у конька, ендов, вентиляционных шахт.

6. Монтаж карнизной планки

Карнизная планка закрывает подкровельное пространство, придавая эстетичный вид кровле и препятствуя попаданию влаги, мусора, птиц.

Установите карнизную планку на первую обрешетку по нижнему краю крыши таким образом, чтобы перекрывался вентиляционный зазор и нижний край карнизной планки заходил за водосточный желоб.

7. Установка нижней ендовы

Перед установкой нижней ендовы убедитесь, что под ней выполнена сплошная обрешетка. Ендова укладывается на обрешетку снизу вверх с нахлестом 50 — 150 мм в зависимости от угла наклона крыши, ее нижний край должен быть поверх карнизной планки. Ендова крепится к обрешетке по краю таким образом, чтобы уплотнительная лента перекрывала саморезы.

Второй вариант крепления ендовы – использование кляймера.

8. Установка обвода вокруг выхода дымохода

· Первым делом, выведите гидроизоляцию минимум на 150 мм на трубу и приклейте срез к трубе клейкой лентой;

· При помощи нижней планки примыкания выполните защитный обвод трубы, сделайте в трубе штробу, ее глубина должна составлять не менее 15 мм, далее заведите в штробу верхние края планки;

· Отвод воды необходимо вывести в ближайшую ендову; если же ендовы отсутствуют, то отвод ведется до карниза при помощи «галстука » (плоский оцинкованный лист, предназначенный для стока воды);

· После укладки металлочерепицы установите декоративный фартук из верхних планок примыкания, которые монтируются аналогично нижним планкам примыкания, но их верхнюю кромку крепят прямо к стене, не заводя в штробу.

9. Монтаж листов металлочерепицы

Металлочерепица используется на скатных кровлях с уклоном не менее 14 градусов.

Перед началом монтажа МЧ рекомендуем проверить геометрию кровли: осуществить контрольный обмер скатов крыши, проверить ее прямоугольность и измерить диагонали скатов.

Листы металлочерепицы выравниваются по линии карнизной планки строго горизонтально и вертикально по линии фронтона, обязательно делается свес за карниз 50 — 80 мм.

Листы следует крепить в прогиб волны в тех местах, где они прилегают к обрешетке, ближе к ступени.

Старайтесь во время монтажа передвигаться по кровле как можно аккуратнее, желательно в обуви на мягкой подошве. Наступайте в прогиб волны в том месте, где идет прилегание к обрешетке.

1 вариант: Монтаж металлочерепицы по длине листа, равной длине ската кровли

Выровняйте первый лист металлочерепицы четко по торцу крыши и закрепите одним саморезом возле конька кровли.

Если Вы монтируете листы справа налево, укладывайте второй лист внахлест на первый. Если же слева направо, то второй лист металлочерепицы укладывайте под первый.

Третий лист укладывается так же, как и второй.

Вверху бокового нахлеста соедините листы саморезами так, чтобы они могли легко вращаться вокруг самореза, который удерживает у конька первый лист. саморезы не должны быть притянуты к обрешетке крыши.

Вариант 2: Монтаж металлочерепицы, длина листа которой меньше длины ската кровли.

Листы стыкуются с учетом нахлеста по горизонтали 150 – 350 мм в зависимости от угла ската. Вертикальное соединение листов идет за счет стандартного замка металлочерепицы.

Соедините между собой листы с первого по четвертый и выровняйте их по торцу крыши.

Вариант 3: Монтаж металлочерепицы на треугольный скат кровли

Если у Вашей кровли скат треугольный, то, первым делом, разметьте его центр и проведите ось через этот центр. Далее проведите такую же ось на листе металлочерепицы и совместите линии осей ската и листа, закрепите этот лист у конька одним саморезом. Остальные листы укладываются по обе стороны от центрального по аналогии с вариантами 1 и 2.

Как закрепить саморезы?

w Саморез крепится в прогиб волны в тех местах, где лист металлочерепицы прилегает к обрешетке;

w Нижние листы металлочерепицы крепят к начальной обрешетине через волну над ступенькой;

w Ко всем остальным обрешетинам листы прикрепляют максимально близко к ступени снизу;

Средний расход саморезов для листов металлочерепицы – 5 – 7 шт. на м 2

Средний расход саморезов для доборных элементов — 2-3 шт. на пог. м

Оформляются выступающие слуховые окна так же, как и стыки скатов.

Сперва уложите нижние ендовы, затем листы металлочерепицы, далее верхние ендовы.

Чтобы избежать попадания влаги между металлочерепицей и верхней ендовой на скате слухового окна, проложите универсальный уплотнитель. Для этих целей также подойдет саморасширяющийся пористый уплотнитель.

Для того, чтобы обеспечить отвод воды, слегка выведите нижние ендовы за линию фронтона. А верхние ендовы немного подрежьте.

12. Установка ветровой доски

Установите ветровую доску по направлению от карниза к коньку, прикрепите ее саморезами к торцевой доске через 350 мм.

Между планками сделайте нахлест 100 мм, при необходимости подрежьте планки.

13. Установка верхней ендовы

Ендова верхняя в большей степени является декоративным элементом, она придает кровле законченный эстетичный вид.

Просто закрепите ее поверх стыков листов металлочерепицы.

14. Установка планок примыкания

При монтаже металлочерепицы обязательно соблюдайте непрерывность гидроизоляции на изломах кровли. Изломы кровли делятся на 2 вида:

На прямом изломе кровли расстояние между досками обрешетки должно быть минимальным. Для того, чтобы закрыть место излома, слегка сдвиньте наружу лист металлочерепицы. Это расстояние не должно превышать величину свободного свеса. Используйте карнизную планку в качестве сопрягающего элемента. Между этим элементом и листом металлочерепицы уложите универсальный уплотнитель.

На обратном изломе кровли Вы можете использовать в качестве сопрягающего элемента планку примыкания к трубам (стене ), ее нужно уложить на нижний скат стороной с завальцовкой. В местах излома постарайтесь по максимуму приблизить друг к другу доски обрешетки. Так же, как и в случае с прямым изломом кровли, уложите универсальный уплотнитель.

Примыкание к стене осуществляется аналогично примыканию к трубе. Гидроизоляцию выведите и поднимите на стену на высоту не менее 150 мм (до штробы). Используйте профильный либо уни­версальный уплотнитель, вид которого зависит от примыкания – сбоку стены или к торцу.

15. Установка конька

Закрепите конек в верхний гребень через волну металлочерепицы в обрешетку с обеих сторон саморезами. При необходимости нарастите конек путем нахлеста.

Для придания эстетичного образа кровли закройте конек с торцов заглушками. Закрепите самоклеющуюся вентиляционную ленту по всей длине конька.

16. Монтаж элементов безопасности кровли

Установите снегозадержатели по скатам кровли вдоль карниза. Также смонтируйте снегозадержатели над мансардными окнами в целях сохранения их функциональности.

Вы можете установить снегозадержатели в одну линию «стык в стык», либо в шахматном порядке. Рекомендуем на длинных скатах установить снегозадержатели в несколько рядов. Закрепите снегозадержател и на месте подхода к кровле несущей стены, либо чуть выше к коньку.

Категорически запрещается устанавливать снегозадержатели на карнизном свесе!

Закрепите кронштейн в обрешетке через металлочерепицу саморезами 8*60 мм, отверстия под само­резы уплотните специальными резиновыми прокладками. Под верхнее крепление идет один резиновый уплотнитель, под нижнее – два. Затем вставьте в опоры трубки.

Установка переходных мостиков и кровельного ограждения

Переходные мостики и кровельные ограждения монтируются в соответствии с прилагаемыми к ним инструкциями.

Прежде, чем монти ровать данные элем енты, под металлочерепицей в местах крепления сделайте сплошную обрешетку.

Оцинкованными саморезами закрепите элементы через кровельные листы в прогиб волны к обрешетке. При креплении саморезов используйте резиновую прокладку.

17. Послемонтажный уход

После выполнения всех монтажных работ обязательно удалите весь строительный мусор, стружку с поверхности кровли. Обработайте баллончиком с краской места срезов, царапин, каких-либо других повреждений.

Хотя бы 2 раза в год проводите уборку крыши от листьев, веток и прочего мусора, попавшего на кровлю. Все эти предметы накапливают влагу, что в дальнейшем ведет к образованию коррозии металла.

Для полной комплектации кровли рекомендуем Вам приобрести:

Уплотнитель	Снегозадержатель	Саморезы	Сайдинг
Водостоки	Баллончики для покраски	Проходные элементы	Гидро- и ветрозащитная пленка

Мы предлагаем Вам качественные услуги по монтажу кровли.

Заказывая монтажные работы именно на нашем заводе, Вы получаете:

Ø Профессиональный подход к кровельным конструкциям

Ø Короткие сроки на монтажные работы

Ø Комплексные решения по монтажу и поставке материалов

Ø Модулирование и проектирование кровельных систем по выгодной цене

Ø Б есплатная консультация нашими специалистами в решении нестандартных узлов по устройству кровли и помощь в выборе кровельного материала

Ø Гарантия 2 года на все виды услуг

Ø Отсрочка платежа за оказание услуг по монтажу кровли

27.03.2017, 37493 просмотра.

Источник
