Бобышки являются закладными устройствами, которые устанавливаются на технологическом и инженерном оборудовании и коммуникациях, для установки термодатчиков, приборов измерения давления, уровня, запорной арматуры, присоединения импульсных трубопроводных линий.
Сертификат соответствия № РОСС BY/МН02/Н00081 ТУ РБ 390184271.010-2004
СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ БОБЫШЕК С ПРИМЕРАМИ
1
2
3
4
5
Бобышка
1
/
28
—
32
—
М20х1,5
—
А
1. Тип исполнения
Тип исполнения для бобышек со специальными уплотнениями
Параметры бобышек с обычным уплотнением Таблица 2.1
28
45…140
М20х1,5 G1/2
45 60
24
K1/2
21
38
80…140
М27х2 G3/4
32
K3/4
21
48
90…140
М33х2 G1
32
K1
26
63
90. 140
28
45…140
М20х1,5 G1/2
45 60
15
38
80…140
М27х2 G3/4
20
48
90…140
М33х2 G1
30
Параметры специальных уплотнений Таб 2
Параметры специальных уплотнений
Тип 1 с торцевой проточкой
Тип 2 с двумя торцевыми проточками
Тип 3 с гнездом по ГОСТ22526-77
Тип 4 с гнездом по ОСТ26.260.460-99
Параметры бобышек со специальными уплотнениями Таб 3
Параметры бобышек со специальными уплотнениями
Тип исполнения
Схема исполнения
Тип уплотн.
D, мм
L, мм
M, мм
Dш, мм
Dм, мм
Lр, мм
с монтажным резьбовым
перпендикулярно в трубопровод
1;2
30
25…100
М20х1,5 G1/2
26
—
24
3
32
26 (27)
16
4
38
32
24
1;2
40
35…100
М27х2 G3/4
30
—
32
3
38
33
18
4
48
37
32
1,2
50
35…100
М33х2 G1
36
—
32
3
48
40
20
4
48
44
32
1;2
30
45…140
М20х1,5 G1/2
45 60
—
24
3
32
26 (27)
16
4
38
32
24
1;2
40
80…140
М27х2 G3/4
—
32
3
38
33
18
4
48
37
32
1;2
50
90…140
М33х2 G1
—
32
3
48
40
20
4
48
44
32
С шейкой под приварку
для установки измерительных
перпендикулярно в трубопровод
Со скосом для установки
под углом в трубопровод
—
15
3
32
26 (27)
4
38
32
1; 2
40
80. 140
М27х2 G3/4
—
20
3
38
33
4
48
37
1; 2
50
90. 140
М33х2 G1
—
30
3
48
40
4
48
41
4- Резьба бобышки
Марка материала – материал указывается заказчиком (например, 08Х18Н10Т).
Дополнительная информация
Вся дополнительная информация о бобышке указывается после обозначения в скобках.
Специальные бобышки для установки датчиков давления
Каталог / Детали для монтажа / Бобышки / Бобышки под термосопротивления
Назначение бобышек под термосопротивления
Бобышки приварные предназначены для монтажа термопреобразователей и защитных гильз к ним, а также иногда датчиков уровня на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки.
В бобышку для датчиков с приварным штуцером, гильз и датчиков уровня можно установить:
В бобышку для датчиков с подвижным штуцером можно установить:
Бобышка поставляется в комплекте с негорючей прокладкой из алюминиевого сплава АД1, которая обеспечивает герметизацию системы при монтаже датчика.
Конструктивное исполнение для датчиков с приварным штуцером, гильз и датчиков уровня
Бобышка прямая
Бобышка угловая
М,мм
D,мм
D1,мм
d,мм
L,мм
М20х1,5
26
30
18
40, 60
Конструктивное исполнениедля датчиков с для датчиков с подвижным штуцером
Бобышка прямая
Бобышка угловая
М,мм
D,мм
D1,мм
d,мм
L,мм
нет
М20х1,5
28
28
20
40, 60
Бобышки могут быть изготовлены с трубной резьбой по спец. заказу.
1 — для датчиков c приварным штуцером, гильз и датчиков уровня
2 — сталь 12Х18Н10Т
Документация:
Установка датчиков температуры на объекте
Варианты установки термометров сопротивления и термопар на месте эксплуатации
Проектирование размещения термосопротивления и/или термопар с последующей установкой на промышленном объекте производятся по определенным правилам, которые позволят упростить дальнейшую эксплуатацию. Особенно актуальны такие рекомендации при измерениях в трубопроводах и системах отопления.
Для проектирования и установки температурного датчика НП ООО «Энергоприбор» рекомендует применять защитную арматуру. Ниже предложены варианты монтажа термометров сопротивления и термопар на объекте, используя при установке бобышку, защитную гильзу (термокарман) и медную прокладку.
Установка термометра на трубопроводе или в системе отопления при помощи гильзы под термометр (термокармана) позволяет произвести замену датчиков температуры без разгерметизации технологической системы. Такой способ монтажа термосопротивления и термопар облегчает обслуживание объекта в отличие от стандартной врезки или вварки промышленного датчика температуры.

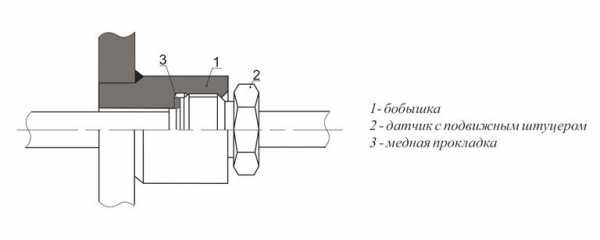

1. Монтаж датчика температуры с подвижным штуцером с применением бобышек

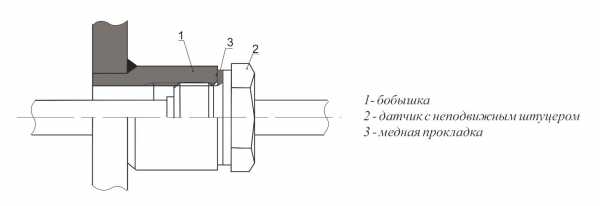

2. Монтаж датчиков температуры с неподвижным штуцером с применением бобышек (соединение по ГОСТ 22526-77)
3. Монтаж датчиков температуры с подвижным штуцером с применением бобышки и защитных гильз
4. Монтаж датчиков температуры с неподвижным штуцером с применением бобышки и защитных гильз
Вспомогательное оборудование для приборов контроля температуры (арматура, кабель и пр.)
АРМАТУРА (ЗАЩИТНАЯ, МОНТАЖНАЯ И УСТАНОВОЧНАЯ) ДЛЯ ТЕРМОМЕТРОВ И ДАТЧИКОВ ТЕМПЕРАТУРЫ (ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ)
Защитные гильзы, бобышки, провод и кабель
Бобышки: прямые БП, скошенные БС, специальные бобышки (бобышки предназначены для установки на месте эксплуатации термопреобразователей и защитных гильз).
Гильзы защитные ГЗ: ГЗ-015, ГЗ-016, ГТ-015, ГЗ-6,3/25/50 (гильза защитная предназначена для установки термопреобразователей на объектах и обеспечивает их защиту от воздействия давления рабочей среды).
Штуцера передвижные ШП
Утепляющие пожаробезопасные влагозащитные чехлы
Вторичные приборы: измерители, регуляторы, регистраторы температуры
ПРОВОДА И КАБЕЛИ К ТЕРМОПАРАМ И ТЕРМОПРЕОБРАЗОВАТЕЛЯМ СОПРОТИВЛЕНИЯ
Также рекомендуем посмотреть — Оправы защитные прямые (ОТП, ОЗТ) и угловые (ОТУ, ОЗТУ) (Оправы защитные предназначены для установки жидкостных термометров на технологическом оборудовании).
Вспомогательное дополнительное оборудование для термопреобразователей ТС и ТП: защитно-монтажная арматура (гильзы защитные ГЗ, бобышки БП/БС, штуцера передвижные ШП), кабель термоэлектродный и провода монтажные. Купить недорого по цене производителя в наличии или под заказ со склада в Москве.
Гильзы, бобышки
Гильза защитная ГЗ-А.25
Гильза защитная для установки термопреобразователей на объектах и защиты их от воздействия давления рабочей среды
Бобышка скошенная БК-А
Бобышка скошенная для манометра
Бобышка прямая БП-А
Бобышка для установки термопреобразователей, термометров, манометров, защитных гильз, отборных устройств, датчиков уровня, запорных вентилей и других устройств по месту эксплуатации
Для монтажа термопреобразователей, защитных гильз, а также датчиков уровня на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки
Гильзы защитные для термопреобразователей ОВЕН
Для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы
Штуцер подвижный ОВЕН
Предназначен для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры
Гильза защитная ГЗ.16.1.1.L
Для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы
Клеммная колодка 40–2P–C
Клеммная колодка для термопар ТХА–0198 и ТХА–0188
Гильза защитная ГЗ.25.X.X.L
Для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы
Для защиты термопреобразователей температуры от внешних давлений (Ру) до 50 МПа. Гильза рассчитана на предельную скорость потока
Гильза защитная ГЗ-6,3-8, ГЗ-6,3-10
Для защиты термопреобразователей температуры от внешних давлений (Ру) до 6,3 МПа. Гильза рассчитана на предельную скорость потока
Установка промышленных датчиков температуры — Энергоприбор
Варианты установки термометров сопротивления и термопар на месте эксплуатации
Проектирование размещения термосопротивления и термопар с последующей установкой на промышленном объекте производятся по определенным правилам, которые позволят упростить дальнейшую эксплуатацию. Особенно актуальны такие рекомендации при измерениях в трубопроводах и системах отопления.
Для проектирования и установки температурного датчика НП ООО «Энергоприбор» рекомендует применять защитную арматуру. Ниже предложены варианты монтажа термометров сопротивления и термопар на объекте, используя при установке бобышку, защитную гильзу и медную прокладку.
Установка термометра на трубопроводе или в системе отопления при помощи гильзы под термометр позволяет произвести замену датчиков температуры без разгерметизации технологической системы. Такой способ монтажа термосопротивления и термопар облегчает обслуживание объекта в отличие от стандартной врезки или вварки промышленного датчика температуры.
1. Монтаж датчика температуры с подвижным штуцером с применением бобышек
2. Монтаж датчиков температуры с неподвижным штуцером с применением бобышек (соединение по ГОСТ 22526-77)
3. Монтаж датчиков температуры с подвижным штуцером с применением бобышки и защитных гильз
4. Монтаж датчиков температуры с неподвижным штуцером с применением бобышки и защитных гильз
БОБЫШКИ СЕРИИ 2000 | РЕСУРСЫ
БОБЫШКИ СЕРИИ 2000
Назначение: для установки на месте эксплуатации термопреобразователей и защитных гильз.

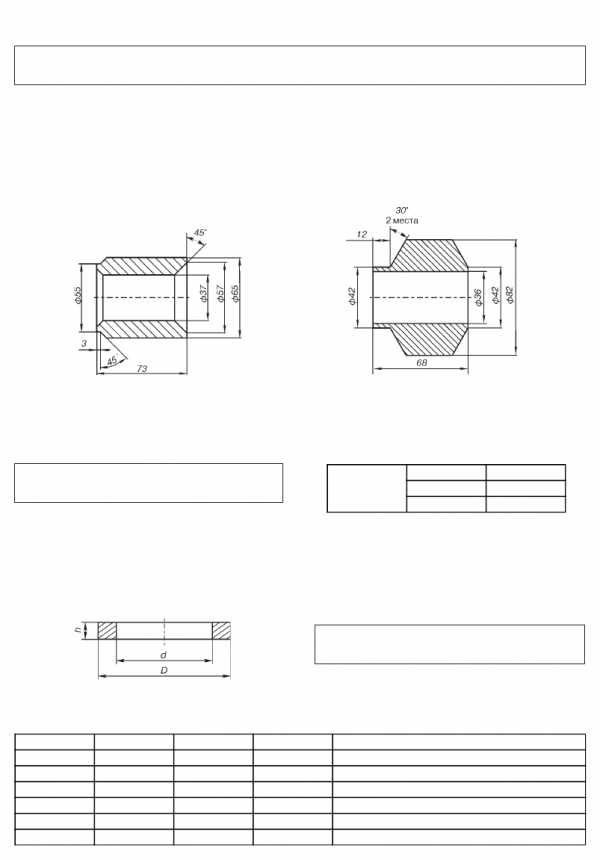

Габаритные размеры бобышек 2010-01, 2010-02, 2010-03
Габаритные размеры бобышки 2010-04
Код материала бобышек
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Бобышка 2010 — 01 — М20х1,5 — 60 — Г2
1. Обозначение. 2. Монтажная резьба (табл.1, 2). 3. Высота L, мм (табл.1). 4. Код материала (табл.3).
БОБЫШКА ПРИВАРНАЯ 2010-05, 2010-06
Назначение: для установки на месте эксплуатации датчиков температуры ТХА Метран-231, ТХК Метран-232 рис.10, 11, 12,
13 и вварных защитных гильз 2003 01.
Применение для датчиков температуры
С подвижным штуцером М20х1,5 (S22)
С неподвижным штуцером М20х1,5 (S27)
С неподвижным штуцером М27х2 (S32)
С неподвижным штуцером М27х2 (S27)
С неподвижным штуцером М33х2 (S41)
С неподвижным штуцером М20х1,5
Назначение: для герметизации термопреобразователей на месте установки. Шайба поставляется как самостоятельное изделие. Материал: медь М1.
1. Наименование. 2. Обозначение шайбы (табл.1).
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
ПРИМЕР ОБОЗНАЧЕНИЯ БОБЫШКИ ПРИВАРНОЙ
Бобышка 2010 05 h20
1. Обозначение. 2. Код материала (таб. 3) (только для бобышки 2010-05).
Код материала бобышек.
Статьи — ООО ‘ИНТЭП КОМПЛЕКТ
Бобышка – это закладной конструктивный элемент, который, независимо от особенностей конструкции и исполнения, предназначен для безопасной врезки контрольно-измерительных устройств в трубопроводы. Бобышки для датчиков температуры устанавливаются на нужном объекте с помощью применения сварки.
Наши бобышки для датчиков температуры представляют собой небольшой участок толстостенной трубы с внутренним резьбовым соединением с одной стороны, с другой стороны бобышка приваривается к трубопроводу, что позволяет надежно устанавливать необходимые приборы и легко заменять их новыми.
Подробнее: Бобышки для датчиков температуры
Гильза защитная для термопреобразователя сопротивления предназначена для защиты датчика температуры от химического или механического воздействия разрушающих факторов рабочей среды (давления, скоростного напора жидкости) при установке термопреобразователя на объектах, требующих дополнительной защиты чувствительного элемента.
Применение гильз позволяет производить монтаж и замену термопреобразователя сопротивления без нарушения герметичности системы.
Подробнее: Гильза защитная для термопреобразователя
Прежде, чем разобраться, что такое класс допуска термометров сопротивления, нужно затронуть понятие класса точности. Многие путают эти понятия, ставя их рядом, хотя они далеки друг от друга. Класс точности и класс допуска термометров сопротивления — не одно и то же!
«Класс точности» — это метрологическая характеристика измерительного прибора. Но задача термометра сопротивления не показать температуру, а преобразовать ее в электрическое сопротивление, представив ее в более удобный для измерения сигнал. То есть термометр сопротивления, по сути, не является измерительным прибором для температуры, а участвует в начальном этапе ее измерения — преобразовании, первичном преобразовании. Поэтому, если мы этим прибором не измеряем, то как мы можем использовать понятие класса точности?
Подробнее: Класс допуска термометров сопротивления
ТНИВ.405511.002 РЭ — руководство по эксплуатации КТСП-Н, содержит технические данные, а также сведения, необходимые для правильной эксплуатации комплектов термопреобразователей сопротивления КТСП–Н. В связи с постоянной работой по усовершенствованию комплектов КТСП-Н возможны отличия от настоящего руководство по эксплуатации, не ухудшающие метрологические характеристики и функциональные возможности.
ВНЕСЕН Главным управлением по проектированию и монтажу средств автоматизации (Главмонтажавтоматика)
Начальник управления Клюев А.С.
Начальник отдела Глазов Б.В.
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Главным техническим управлением Министерства монтажных и специальных строительных работ СССР
Начальник управления Орлов В.М.
Начальник отдела Аксенов В.И.
УТВЕРЖДЕН Министерством монтажных и специальных строительных работ СССР (приказ от 31 декабря 1974 г. N 324).
Настоящий стандарт распространяется на приварные бобышки и штуцера, являющиеся комплектующими деталями технологических трубопроводов и аппаратов*, с условным давлением жидкостей и газов до 40 МПа (400 кгс/см ), и устанавливает типы, основные параметры, размеры и требования, обязательные для выполнения рабочей документации.
* А также трубопроводов и аппаратов, используемых в газовых, канализационных, тепловых и водопроводных сетях, системах отопления, вентиляции и кондиционирования воздуха.
Бобышки и штуцера предназначены для установки на них приборов по ГОСТ 13417-67 для измерения температуры, а также для отборных устройств и запорных вентилей импульсных линий, применяемых в системах автоматизации технологических процессов в промышленности, и могут быть использованы для других целей, насколько они для них приемлемы.
Области применения бобышек и штуцеров приведены в рекомендуемом приложением 1.
Пояснение терминов, принятых в стандарте, приведено в справочном приложении 2.
1. ТИПЫ И ПАРАМЕТРЫ
1.1. Типы и параметры приварных бобышек должны соответствовать указанному ниже:
БП1- прямые, на Р до 20 МПа (200 кгс/см );
1.2. Типы и параметры приварных штуцеров должны соответствовать указанному ниже:
2. ОСНОВНЫЕ РАЗМЕРЫ
2.1. Основные размеры прямых бобышек должны соответствовать указанным на черт.1-3 и в табл.1-3.
Тип БП1 (бобышка для уплотнения по торцу с помощью прокладки) для присоединения штуцеров по ГОСТ 15579-70
Технические приварные бобышки – специальные закладные устройства трубопроводов, необходимые для установки некоторых типов оборудования – датчиков, приборов измерения давления и температуры, устройства отбора давления и т. п. Арматура представляет собой цилиндрическую деталь с резьбой с одной стороны, присоединяемую к трубе магистрали с помощью сварочного аппарата.
Типы и маркировка
Бобышки могут быть как прямые, так и угловые (БТП-1 и БТП-2), вторые имеют на присоединяемой к трубопроводу стороне срез под углом 45 градусов.
Также изделия различаются по шагу резьбы, марке стали, использованной при изготовлении, конструктивному исполнению (зависит от назначения детали). Маркируют изделия в зависимости от типоразмера, конструктивного исполнения. Габаритные размеры изделий контролируются и должны соответствовать ТУ 4211-001-31050776-2004.
Существует множество разновидностей бобышек, в основном их отличия определяются резьбой для соединения с прибором:
При заказе партии деталей обязательно необходимо задать нужные параметры и тип изделия.
Применение
Бобышка приварная используется для установки в конструкцию трубопровода:
От будущего назначения зависит шаг резьбы изделия на приемной части и параметры детали – диаметр, толщина стенок, длина цилиндра.
Параметры, учитываемые при заказе производства
При заказе партии прямых или угловых бобышек учитывают следующие параметры:
Последний параметр варьируется в четырех типах:
Для производства не требуются специальные проекты, деталь типовая. Сторона, предназначенная для закрепления на трубопроводе резьбы, иных приспособлений не имеет.
Эксплуатация
Бобышка прямая монтируется на трубу магистрали перпендикулярно, угловая – соответственно под углом в 45 градусов. Монтаж производят с использованием ручной дуговой сварки или сварочных работ с применением плавящегося электрода. Для проведения работ предусмотрен ГОСТ-16037-80. В приемную часть бобышки внедряется нужный прибор. В зависимости от типа его штуцера для фиксации используют резьбовое соединение (при наличии уплотнительной прокладки) или сварочные работы. Благодаря высокому качеству и запасу прочности стали изделия не требуют особого внимания. Проверка целостности и пропускной способности проводится в рамках планового технического обслуживания.
Компания «ДСН» предлагает поставку бобышек приварных любых типов, изготовленных по типовым проектам. Если потребуется, в проект будут внесены нужные изменения. Для заказа или уточнения подробностей звоните по телефону, указанному на сайте.
