Врезка трубы в трубу: как правильно разметить и вырезать зону стыковки без спец. инструмента

Нередко приходиться соединять две круглые трубы одного и того же диаметра под 90 градусов. Выполнение такого соединения «на глазок» не гарантирует качественности и прочности стыковки. Но при использовании довольно простой разметки с этим делом справится любой человек.

Понадобится

Процесс разметки и выреза зоны поперечной стыковки двух одинаковых круглых труб

На образующей одной трубы керним центр места стыковки с другой трубой. Будем работать с трубами наружным диаметром 60 мм. Ровным счетом ничего не изменится, если они будут другого размера.

Разводим ножки циркуля на половину диаметра трубы, т. е. на 30 мм, что является также ее радиусом. Ставим ножку циркуля в ранее намеченную точку на поверхности трубы и наносим на нее окружность.

Через намеченную точку (центр окружности) проводим воображаемое сечение, перпендикулярное оси трубы. От точек его пересечения с проведенной циркулем окружности откладываем в стороны по 5 мм.

Проводим линии, проходящие через намеченные точки, и плавно спрягающиеся с линией окружности.

Материал внутри внешней замкнутой линии, нанесенной на поверхность трубы, вырезаем с помощью болгарки. Удаляем заусенцы и слаживаем оставшиеся неровности ручным напильником.

Вокруг отрезка второй трубы, установленного вертикально на лист плотной бумаги или картона, проводим маркером окружность и вырезаем ножницами круг, ограниченный ею.

Складываем вырезанный картонный круг пополам по диаметру, отмечаем линию сгиба, вновь распрямляем его и ровно укладываем на торец трубы отметкой линии сгиба наружу.

Точки пересечения линии сгиба (диаметра) круга с цилиндрической поверхностью трубы отмечаем маркером.

Делим линию сгиба картонного круга на три равные части по 20 мм и сгибаем одну из внешних частей круга по линии (хорде), перпендикулярной диаметру, и проходящей через отметку крайней точки 20 мм.

Отрезаем ножницами полученный сегмент по хорде, прикладываем его к внешней поверхности трубы так, чтобы хорда была на уровне торца трубы, а ее центр совпадал с ранее нанесенной на трубу отметкой.

Удерживая картонный сегмент в таком положении, обводим маркером дугу сегмента по поверхности трубы. Повторяем эту процедуру и со второй точкой на трубе с противоположной стороны.

Удаляем с двух сторон металл трубы, ограниченный нанесенными линиями, и сглаживая острые кромки и углы.

Стыкуем трубы в единственно возможном положении и завариваем линии контакта.

Смотрите видео

Источник

Как подогнать соединение трубы в трубу под любым углом без единого расчёта

Приветствую всех начинающих самоучек в сварке и слесарке. Сегодня покажу простую хитрость, как сделать подгонку трубы, чтобы она плотно села торцом на поверхность другой трубы.

Это называется врезка трубы в трубу. Этим способом можно подгонять трубы под любыми углами. Никаких сложных расчётов, никакой геометрии!

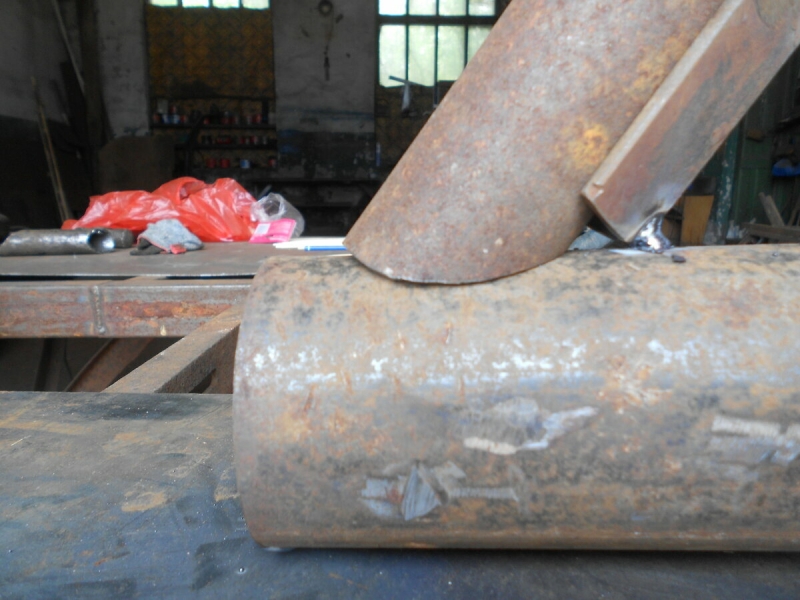

На 2 фото вверху у нас 2 трубы размерами 76 мм и 48 мм. Наша задача чтобы меньшая труба плотно села на поверхность большей. То есть торец 48 трубы нам нужно пропилить болгаркой таким образом, чтобы при сопряжении труб не было больших зазоров.

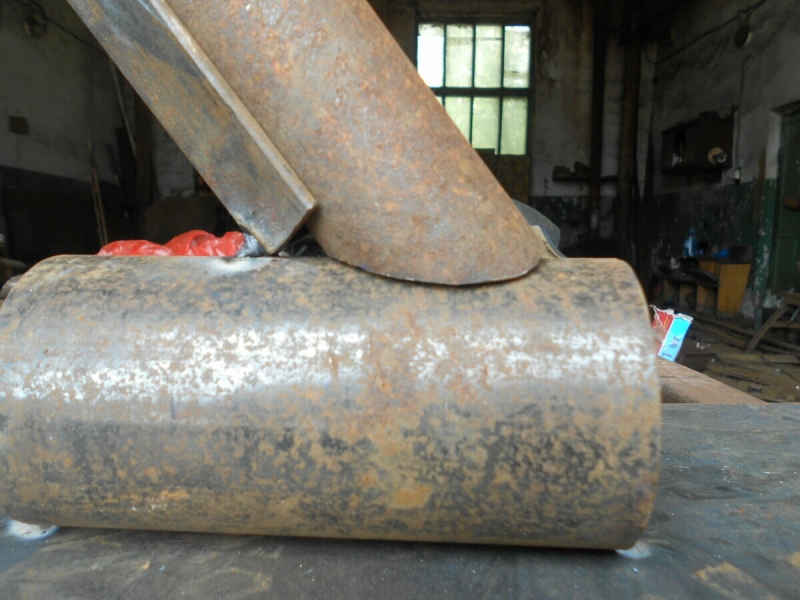

Уголок я прихватил для наглядности примера, он как направляющая. Чтобы остался именно этот угол. Чтобы читатель видел, что я ничего не придумал, не подогнал как получится!

Вместо сложных расчётов и компьютерных программ для изготовления бумажных лекал, мы купим в хозяйственном отделе набор шпажек для шашлыка, моток скотча и пару резинок. Этот набор может заменить всю геометрию в таком деле! Ну если трубы не особо большого диаметра, это гаражный способ подгонки.

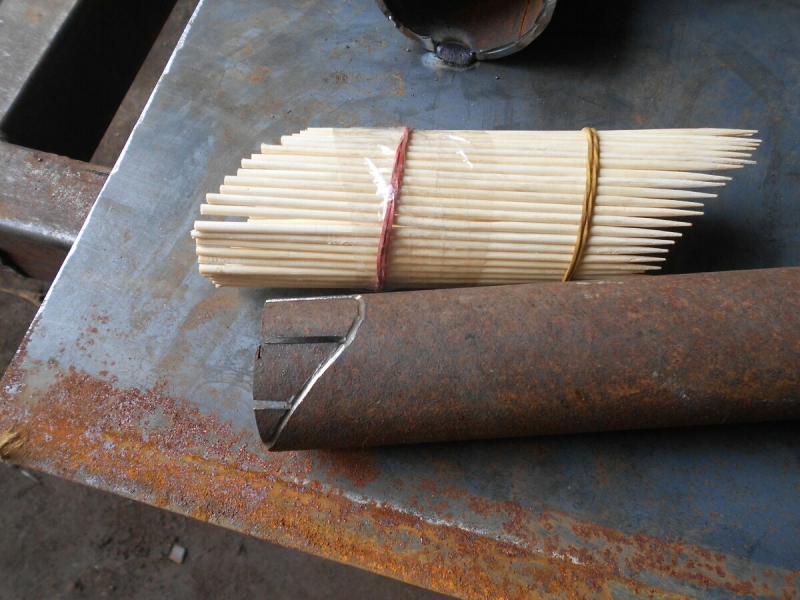

Оборачиваем деревянными шпажками врезаемую 48 трубу в один слой. Всё это дело фиксируем резинками, чтобы было плотно и туго. Шпажки с одной стороны заострены, выравниваем их по кругу в один уровень с торцом трубы именно не острой стороной. Так разметка будет точнее.

Опускаем все деревяшки по кругу до момента касания с поверхностью трубы в которую нам нужно врезаться. Так мы находим нужный контур для врезаемой трубы, который потом отрежем болгаркой.

Теперь убираем трубу с деревяшками и это положение несколько раз обмотаем скотчем. Так мы крепко зафиксируем нужную фигуру для разметки.

Всю деревянную конструкцию продвигаем вдоль трубы-вглубь от торца, пока самые дальние шпажки не сровняются с торцом трубы. И в этот момент можно делать разметку-маркером, карандашом, ведём вдоль торца конструкции из наших деревяшек.

Разметка на трубе есть, убираем наше деревянное лекало и болгаркой вырезаем уже ненужную часть строго по разметке. Смотрим какой результат у нас получился.

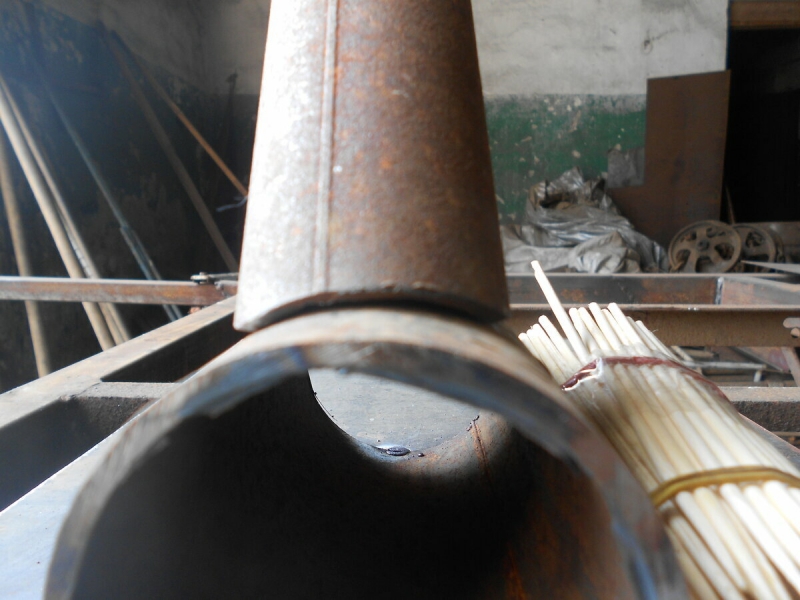

Вот и всё, место сопряжения получилось довольно плотным, критически больших зазоров просто нет. Метод простой, но точный. Забирайте в свой арсенал слесарных хитростей!

Друзья, если статья полезна, поставьте лайк-тогда вам чаше будут показывать наши материалы в Дзене. Или наоборот, если вам подобное не нужно. Всё просто, не оставляйте материал без оценки, своим лайком или дизлайком вы напрямую влияете на развитие канала.

Источник

4 способа, как врезать профильную трубу в трубу без сварки

Как врезать трубу в трубу: разбор метода горячей сварки + 4 способа сочленения без сварочного аппарата + 2 варианта соединения пластиковых труб + инструкция по работе с асбестоцементными системами + 4 заготовки для врезки профильных труб.

В моей практике сварщика работа с трубными соединениями оказалась самой сложной. На первых порах приходилось просить помощи у опытных товарищей, и только спустя пару месяцев удалось отточить навыки выше среднего.

В сегодняшней статье хочу поделиться опытом того, как правильно врезать трубу в трубу круглого и квадратного (прямоугольного) сечения. При возникновении вопросов, можете смело писать в комментариях к статье.

Как врезать трубу в трубу из металла?

Для надежного соединения труб различной геометрии я могу выделить 2 метода – горячая сварка и крепёжные конструкции. В последнем случае для работы следует использовать вспомогательные детали, что делает процедуру более длительной, но гибкой в отношении повторных операций с узлом. Далее детальнее остановлюсь на каждом из типов соединения.

1) Врезаем трубы с использованием сварки

Горячая сварка – это классика для домашнего использования. В наше время инвертор есть практически у каждого человека, который хотя бы немного интересуется техникой и располагает собственным гаражом. Решать бытовые вопросы данным методом быстро, но не сильно просто.

Преимущества использования горячей сварки:

Если речь об отопительных системах, то в 10% случаев у меня получалось врезать трубу в трубу только при помощи горячей сварки. Препятствиями на пути обычно становилась труднодоступность места для сварки или неимение необходимых инструментов для ее осуществления.

Важно: чтобы получить высокое качество шва, необходима высокая квалификация сварщика, что могут обеспечить менее 10% владельцев сварочных аппаратов.

Аматорам тяжело добиться крепкого и красивого шва, помимо этого, у меня частенько возникали проблемы с «подмоткой» на старых соединениях с резьбой. Если речь о сварке водопроводов, то здесь нужны предварительная подготовка узла системы – частичное или полное слитие жидкости + просушка места наложения шва. Ниже я представлю вниманию краткую инструкцию по врезке труб горячей сваркой.

Пример врезки труб путем горячей сварки:

Финальным шагом станет наложение сварочного шва удобным для вас методом. Как вы понимаете, основная часть работы – это подготовка труб к врезке друг в друга. Работу советую производить тщательно, ибо от результата будет зависеть угол приложения труб друг к другу.

2) Врезка трубы в трубу без сварки

А) Резьбовое соединение

Оговоренный метод считаю наиболее подходящим для новичков, которые не хотят осваивать базу по сварке. При ремонте трубопроводных систем придется полностью слить воду и заранее подготовить комплектующие с инструментами для работы.

Как я врезаю трубы резьбовым методом:

Способ тяжело реализовать на старых магистралях, ибо прилагаемое давление при формировании резьбы может повредить слой металла вне области стыка. Среди прочих недостатков выделю громоздкость конструкции и необходимость перекрытия потока внутри системы.

Б) Как врезать трубы с использованием хомута?

Альтернативное название метода – фланцевый. Получаемое соединение располагает отводом заглушенного типа. Для применения технологии врезки придется частично или полностью слить воду из системы и закупить в специализированном магазине металлический хомут с болтами.

Как врезать трубы фланцевым методом:

Основным недостатком метода считаю слабую надежность стыка, потому для хорошего соединения трубы должны быть неподвижны. Еще один негативный фактор, который может сильно сократить сроки эксплуатации соединения – резкие перепады температур.

В) Муфтовая стыковка

Фитинги муфтового типа относятся к категории обжимной арматуры (более широкий ассортимент арматуры предоставлен на сайте metall-dk.ru). Итак, благодаря компрессионным кольцам, после соединения деталей трубы, получаемый стык считается весьма надежным. В процессе работы советую использовать муфты Гебо, ну и не стоит забывать о полном сливе жидкости если требуется врезка в отопительную или водоснабжающую системы.

Как врезать трубы посредством муфтового соединения:

Подобный метод врезки советую использовать при переходах из старых систем в новые. Особо актуально, если вторые из полимера. Единственный явный недостаток метода стыковки – высокая стоимость самих муфт.

Г) Как врезать седловым отводом?

Технология предусматривает использование специализированного фланцевого фитинга под названием «сиделка». Данный метод применяю в случаях, когда требуется осуществить врезку трубы без приостановки потока жидкости внутри системы. Среди прочих плюсов – возможность монтажных работ даже в ограниченном пространстве и простота самого способа.

В какой последовательности я произвожу монтаж:

Чтобы не бахнуло током, советую надеть на сверло экран из резины или вообще использовать инструмент с подачей электроэнергии через аккумулятор.

Как врезать трубу в трубу из пластика?

1) Соединение через установку патрубка

Благодаря высокой гибкости полимерных деталей, изготовлять подобные патрубки предпочитаю собственноручно для каждого частного случая. Для этого достаточно срезать основу тройника, оставив часть подошвы для прижима к трубе.

Обратите внимание: Данный метод соединения нельзя назвать долговечным, потому его следует использовать только в случаях, когда трубы невозможно врезать друг в друга путем спайки.

Подобным образом я часто врезаюсь в стояки из пластика в многоэтажках или частных домах для проведения срочных ремонтных работ. Потом приходится дорабатывать косяки, которые возникают при использовании данного метода довольно часто.

Как я произвожу установку патрубка:

При работе с трубопроводами, где давление системы минимально, можно вместо хомутов использовать изоленту строительного типа с большой длиной поперек разреза.

2) Врезка через адаптер и сиделку

В данной технологии применю уже готовые детали с магазина – адаптеры + сиделки. Диаметр выбираю уже по типу заказа от клиента. Хотя, чтобы не бегать часто в строительный магазин, можно закупиться по разным диаметрам заранее.

Врезку произвожу в 4 шага:

При неимении в конструкции болтовых затяжек, можно воспользоваться обычным герметиком. Только не забудьте предварительно обезжирить поверхность нанесения состава.

Как соединить асбестоцементные трубы?

Асбестоцемент – строительный материал для труб, состоящий из портландцемента и асбестовых волокон. Компоненты смешиваются в соотношении 4 к 1, и после некоторых добавок затвердевают, образовывая нужную форму по заготовке. Метод врезки выбираю на основании типа исполнения и давления внутри системы.

Если система имеет давление менее 3 кгс/куб. см, то иногда могу применить специализированные соединители. По цене кусаются, но различные уплотнители, инертность материала и высокая прочность соединения перекрывают оговоренный недостаток с лихвой.

Совет: для натяжения соединителя рационально использовать спец растворы на основе воды (14%), графита (41%) и глицерина (45%).

Основная проблема новичков при работе с асбестоцементом – хрупкость материала. Делая отверстия под отвод, следует быть крайне осторожным, дабы не раскрошить стенку в области врезки трубы.

Врезка труб горячей сваркой с использованием «седла»:

Как врезать профильную трубу в трубу?

Основной метод, который используется мной в 50% случаев – это горячая сварка плавящимся электродом. Для второй половины случаев нужно соединение, которое можно легко демонтировать в случае необходимости, и тут уже стандартный подход не прокатит.

На что обращать внимание при выборе метода врезки:

Прежде чем приступать к работе, я обычно делаю эскиз будущего узла сборки. Не стоит закупаться деталями с вмятинами или мелкими дефектами на поверхности. Из производителей останавливайтесь на середнячках. Далее я распишу особенности каждого из несварных методов врезки профильных труб и расскажу об их сути.

Что используется	Фото	Суть метода
Крабы		Универсальные крепежи, для труб профиля квадратного и прямоугольного сечения. Составные части крабов при монтаже стягиваются болтами. В зависимости отсоединения, есть «Т», «Х», «Г» образные крабы.
Хомуты		Основа – 2 половинки с болтами. Использую детали для соединения труб с ограждениями. Одна половина ставится на плоскость монтажа, а вторая стягивает профиль. Получаемый метод соединения – клипса. Материал хомута выбираю исходя из материала самой трубы.
Фитинги		Метод применяю для случаев, когда требуется врезка с загибом или ответвлением. Существуют 4 категории фитингов для профиля – муфты, угольники, крестовины и тройники. Также некоторые классифицируют фитинги и по типу применения – наружные и внутренние.
Фланцы		Конструкция фланца – пара пластин из металла и крепежные отверстия с болтами. При соединении я использую резиновую прокладку – это смягчит зажим и увеличит его прочность соединения.

Выбор метода, как врезать профильную трубу в трубу, произвожу на основании эксплуатационных целей будущей конструкции. Хотя если заказчик пожелает соединить узел сваркой, я могу только дать совет и предостеречь о последствиях.

Кстати, кому интересно — здесь вы найдете подробную информацию и интересные видеобзоры о высококачественных роторных насосах (включая двухвинтовые, трехвинтовые и многофазные) для безопасной и эффективной перекачки жидкостей.

Гарантирую, найдете много чего интересного.

Надеюсь, что статья была вам полезна. Удачи работе и не болеть!

Источник

Все способы, как врезать трубу в трубу

Любая система из труб представлена основной магистралью, к которой подключают каналы с уменьшенным диаметром. Те, в свою очередь, также могут иметь разветвления. Рассмотрим, как врезать трубу в трубу однотипного или разнородного состава без использования сварочного аппарата: какие приспособления допустимы к использованию. А также ознакомимся с алгоритмами проведения монтажа тех или иных соединений в зависимости от природы трубопровода, давления в нем и диаметра.

Как врезать трубу в трубу без сварки

Во время сборки либо реставрации трубопровода не всегда допустимо использование сварочного оборудования для формирования надежного узлового соединения. Решением в подобной ситуации является врезка составляющих элементов посредством различных специальных приспособлений. Подобные детали должны обладать достаточной прочностью, долговечностью и герметичностью для того, чтобы их использовать для напорной или безнапорной системы.

Используемые фитинги позволяют собрать как разъемные, так и неразъемные соединения. Первые удобны тем, что трубопровод на отдельном участке можно в случае необходимости разобрать и собрать обратно без нарушения целостности составляющих компонентов. Вторые непригодны для повторного монтажа, но они не требуют использования дополнительных уплотняющих материалов, образуют более долговечное соединение.

Разъемный тип соединения

Выбор того или иного фитинга определяется природой труб. Так, существуют изделия для работ с жесткими металлическими (сталь, медь, чугун) либо гибкими полимерными (полипропилен, полиэтилен, металлопластик) каналами. Так производители предлагают варианты универсального типа, что особенно актуально в условиях сборки разнородных магистралей.

Для узконаправленных фитингов существует еще одно отличие. Для соединения полимерных каналов контактная площадь элементов имеет большие размеры, чем у металлических. Такая разница особенно актуальна для жесткого трубопровода, с которым приходится работать в пространственно ограниченных условиях.

Способы врезки металлических труб

Сформировать соединение металлических каналов в трубопроводе можно посредством четырех типов фитингов: резьбовые, седловые, хомуты и муфты. Выбор того или иного материала определяется соединением по разъемности и криволинейности пути. Нередко приходится отталкиваться от удобства проведения монтажных работ, опыта и навыков мастера.

Резьбовой вариант состыковки

Соединение труб резьбовыми фитингами подходит для безнапорных систем, дымоходов.

Резьбовой узел в разрезе

Формирование узловых контактов допустимо только на участках, состояние которых можно контролировать в открытом доступе. Это важно для того, чтобы в случае необходимости можно было в любое время подтянуть детали, произвести своевременную замену.

На трубах, как правило, отсутствует готовая резьба, поэтому ее необходимо нарезать. Если происходит сборка нового трубопровода, то заготовки удобно подготавливать на специальном оборудовании. Здесь предусмотрена система зажима, чтобы заготовки не прокручивались. На месте установленной системы удобнее работать ручными аналогами, которые ограничены по своим функциям.

Так, для фиксации патрубков применяются слесарные тиски. Далее выпиливают участок, который будет заменен на фитинг, а на срезе снимают фаску под уклоном в 45 градусов. На чистый и ровный торец нарезают резьбу, аналогичную соединительному элементу посредством метчика. Для упрощения процесса рекомендуется пользоваться техническим (машинным) маслом.

Набор для нарезания резьбы

Соединение подготовленных труб с резьбовыми фитингами подразумевает применение уплотнительных материалов. Это могут быть лен, фум лента или специальная паста. Важно предварительно устранить с торцов стружку с заусенцами. Затягивание контактов проводится до упора, но с усилиями преувеличивать нельзя, так как фитинг может лопнуть.

Путем установки хомута

Метод врезки в металлическую трубу посредством хомутов иначе называется фланцевым. Соединение получается разъемным. Фитинг представлен плоским кольцеобразным зажимом с усеченными торцами, который стягивается болтами. Внутри обязательно имеется резиновый уплотнитель для создания герметичности. Выбор деталей определяется диаметром соединяемых труб.

Врезка с помощью хомута

Формирование фланцевого соединения происходит по следующему алгоритму:

Стоит отметить, что хомуты используют только в качестве временного соединительного элемента. Это обосновано относительно низкой надежностью уплотнителя. Его разрушение или износ приводит к ослаблению узла, а значит к потере герметичности контакта.

Посредством монтажа муфт

Муфтовые фитинги относятся к группе обжимной трубной арматуры. Компрессионные изделия оснащены специальными кольцами, которые после монтажа образуют опрессовочное неразъемное соединение. Подобный результат актуален для работы как с самотечными, так и напорными магистралями в прямолинейном исполнении. При этом диаметр и природа патрубков могут различаться.

Переход с металла на пластик с помощью муфты

Последовательность действий при монтаже обжимного фитинга выглядит следующим образом:

Установка обжимного фитинга схожа с технологией врезки тройника под сварку. Общей чертой является неплотное соприкосновение соосных торцов труб. Для удобства корректировки погружения заготовки в фитинг на первую предварительно наносят метку маркером или карандашом. Но расстояние не должно быть значительным, чтобы не спровоцировать расслоение кромок, образование засора.

Востребованный вариант компрессионного фитинга – муфта Гебо. Здесь имеются и обжимные, и уплотняющие кольца. А для работы специализированный инструмент не требуется.

Врезка седловым отводом

“Седелка” – это фланцевый фитинг, который имеет третий по центру отвод под резьбовое соединение.

“Седелка” с вентилем

К нему можно подключить другую трубу или вентиль к цельному каналу. Преимуществом применения подобного приспособления является тот факт, что проводить монтаж допустимо на действующей магистрали без приостановления потока жидкости. А также специалисты отмечают, что работать можно в труднодоступных местах, установка осуществляется быстро даже без соответствующего опыта.

Монтаж происходит в следующей последовательности:

Для сверления допустимо использование аккумуляторного инструмента, ручной дрели, коловорота, но не электрического аналога. Причиной тому является неизбежный прямой контакт с водой по мере формирования отверстия. Это небезопасно для машинки и человека.

Ручная дрель

Технология седельного соединения труб актуальна для решения вопроса, как врезать кран в металлическую бочку. Чаще установка проводится посредством сварочного аппарата. Но если найти фланец нужного диаметра, то оборудование не понадобится, а вентиль можно будет легко заменить в случае необходимости.

Как врезаться в пластиковую трубу

Мягкие полимерные трубы обладают меньшим сопротивлением механическому воздействию, поэтому фланцевые соединители используются не часто. Если незначительно перетянуть муфту, канал начнет деформироваться, что приведет к последующему разрушению соединения из расслоения, разгерметизации узла. На основании этого рассматриваются только два способа как врезаться в пластиковую трубу любого типа (ПП, ПНД, сшитый полиэтилен, ПВХ, металлопластик). Это установка патрубка или фитинга.

Врезка с установкой патрубка

Патрубок самостоятельно можно изготовить из стандартного тройника в полипропиленовую трубу. Основу изделия срезают, рабочей частью остается отвод на полукруглой подошве. Фиксируют полученную деталь металлическими хомутами-стяжками.

Установка патрубка

Этот подход актуален в случае невозможности спайки разветвителя. Чаще так врезаются в пластиковую канализационную трубу или стояк в этажном строении.

Для монтажа патрубка нужно просверлить отверстие в основной магистрали, которая подлежит предварительному отключению. Проще и быстрее будет воспользоваться сверлом типа коронки. Все контактные места необходимо обработать силиконовым герметиком, чтобы исключить появление протечек.

Монтаж адаптера и седелки

Врезка в пластиковые трубы может быть осуществлена специальными готовыми фитингами, которые фиксируются на цельном канале посредством фланца или герметика. Различают изделия по наличию запорного вентиля, фрезы с защитным клапаном, резьбовым отводом или пластиковым. То есть, используя подобные соединения, можно врезаться в канализационную трубу, стояк или иной полимерный канал. Главное – не переборщить с давлением на стенки.

Для малого (32-40 мм) диаметра используют “седелки”, а для крупного (100-110 мм) – адаптеры. Монтаж подобных деталей проводится по аналогии с патрубками, различия заключаются только в наличии уплотнительной прокладки и способах крепления.

“Седелка” на пластике в разрезе

Соединение асбестоцементных труб

Минеральные трубы с армированием из асбестового волокна соединяют посредством специальных фитингов. Выбор определяется рабочим давлением внутри магистрали, а также ее диаметром. По материальному исполнению используемые элементы различают следующим образом:

Также встречаются двубортные асбестоцементные соединители для канала с давлением менее 3 кгс/куб. см. Каждый из вариантов оснащен резиновым уплотнителем, легко и быстро монтируется, проявляет инертность к агрессивным условиям эксплуатации, обладает высокой прочностью и плотностью.

Врезка в асбестовую трубу

Неопытному мастеру произвести натяжение соединителя бывает непросто. Специалисты рекомендуют в таком случае смазывать наружную поверхность мыльным раствором или самостоятельно приготовленной пастой. В нее входят вода (15%), графит (40%) и глицерин (45%).

Стоит также отметить хрупкость, которая свойственна асбестоцементу. Это необходимо помнить во время врезки в основной канал дополнительного ответвления. Во время сверления нужно проявлять осторожность.

Коротко о главном

Сборка, реставрация, разветвление трубопроводных систем осуществляется двумя основными способами: спайка отдельных элементов либо врезка отводов в трубу без использования сварки. Второй подход особенно актуален для проведения работ в частном секторе или квартире. Существуют различные фитинги для жестких или гибких каналов, а также универсальные. Все варианты допустимы для проведения монтажа собственными усилиями без специального опыта сантехника.
