Как подрезать картинку в автокаде

Кадрирование изображения в AutoCAD

Многофункциональный AutoCAD, конечно же, имеет решение этой небольшой проблемы. В этой статье опишем процесс обрезки картинки в данной программе.

Как кадрировать изображение в AutoCAD

Простая подрезка

1. Среди уроков на нашем сайте есть тот, в котором рассказывается, как добавлять картинку в AutoCAD. Предположим, изображение уже помещено в рабочее пространство Автокада и нам осталось лишь обрезать картинку.

2. Выделите картинку так, чтобы вокруг нее появилась синяя рамка, а по краям квадратные точки. На ленте инструментов в панели «Подрезка» нажмите «Создать контур подрезки».

3. Захватите рамкой ту область картинки, которая вам требуется. Первым щелчком левой кнопки мыши задайте начало рамки, а вторым щелчком закройте ее. Картинка кадрировалась.

4. Отсеченные края изображения не исчезли безвозвратно. Если тянуть картинку за квадратную точку, будут видны обрезанные части.

Дополнительные возможности подрезки

Если простая подрезка позволяет ограничивать картинку только прямоугольником, то продвинутые подрезки могут отсекать по установленному контуру, по многоугольнику или удалять область, помещенную в рамку (обратная подрезка). Рассмотрим подрезку многоугольником.

1. Выполните пункты 1 и 2, указанные выше.

2. В командной строке выберите «Многоугольный», как показано на скриншоте. Нарисуйте на изображении отсекающую полилинию, фиксируя ее точки щелчками ЛКМ.

3. Картинка обрезана по контуру начерченного многоугольника.

Более подробно о привязках в Автокад читайте в статье: Привязки в AutoCAD

Чтобы отменить кадрирование, выберите в панели «Подрезка» «Удалить подрезку».

Вот и все. Теперь вам не мешают лишние края изображения. Используйте этот прием при повседневной работе в AutoCAD.

Помимо этой статьи, на сайте еще 12549 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Источник

AutoCAD

Не удалось извлечь оглавление

Подрезка растровых изображений

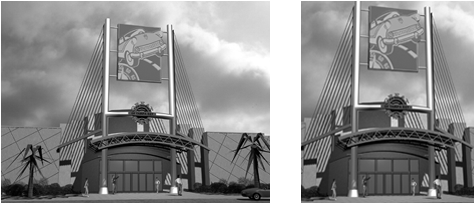

С помощью контура подрезки можно выполнять подрезку и отображать в чертеже определенные части растрового изображения.

Контур подрезки дает возможность отображать только те части изображения, которые необходимо сделать видимыми. Определить часть изображения, которую требуется отображать и выводить на печать, можно путем подрезки изображения с помощью команды ИЗОБРЕЗ. Контуром может служить полилиния, прямоугольник или многоугольник, вершины которого лежат внутри границы изображения. AutoCAD позволяет изменять контуры подрезки изображений. Контур подрезки изображения можно удалить. Когда контур подрезки удален, отображается исходное изображение.

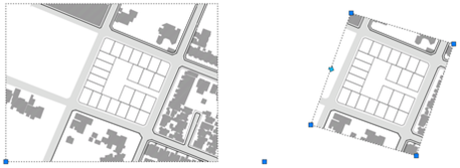

Можно выполнять переключение между вариантами скрытия области (вне или внутри контура подрезки). С помощью ручек, расположенных в средней точке первой кромки контура подрезки, можно переключать отображение подрезанной ссылки внутри и снаружи контура.

С помощью системной переменной ИЗОБКОНТУР можно управлять видимостью контура подрезки.

Источник

AutoCAD

Не удалось извлечь оглавление

Подрезка растровых изображений

С помощью контура подрезки можно выполнять подрезку и отображать в чертеже определенные части растрового изображения.

Контур подрезки дает возможность отображать только те части изображения, которые необходимо сделать видимыми. Определить часть изображения, которую требуется отображать и выводить на печать, можно путем подрезки изображения с помощью команды ИЗОБРЕЗ. Контуром может служить полилиния, прямоугольник или многоугольник, вершины которого лежат внутри границы изображения. AutoCAD позволяет изменять контуры подрезки изображений. Контур подрезки изображения можно удалить. Когда контур подрезки удален, отображается исходное изображение.

Можно выполнять переключение между вариантами скрытия области (вне или внутри контура подрезки). С помощью ручек, расположенных в средней точке первой кромки контура подрезки, можно переключать отображение подрезанной ссылки внутри и снаружи контура.

С помощью системной переменной ИЗОБКОНТУР можно управлять видимостью контура подрезки.

Источник

Обрезка изображения в Автокаде, если деваться некуда, и нет других инструментов

Откровенно говоря, такие операции лучше всего выполнять, следуя «золотому» правилу Воланда — «лечить подобное подобным». Лучше подрезать растровый рисунок в программе, которая специально предназначена для работы с такими объектами, в том же Фотошопе. Чем делать это в Ворде, сжимая в браузере или обрезая растровое изображение в Автокаде.

Ведь идея очень проста — зачем вставлять на Web-страницу изображение размером 1 000 на 800 и объёмом в 20 Мб, чтобы потом сжимать до 150 на 100, объём-то останется в 20 — а трафик во время закачки, а место на винчестере сервера, учтём, что и картинок таких может быть до сотни. Создайте эту версию в Фотошопе нужным размером, она и весить будет всего 100 кб. Так, одно дело качать 20 Мб, и совсем другое дело качать 100 кб, в 200 раз меньше!

Примерно тоже самое можно сказать и об Автокаде, который при сложном чертеже создаёт довольно объёмные файлы — не забудем ещё о 3D, тонировках и источниках света. В общем, не мешает всегда помогать себе, и можно быть уверенным — программа тебе поможет.

Тем не менее встречаются разные ситуации. В конце концов, под руками и подходящего инструмента нет, и времени нет на эту работу. Тогда и Автокад может помочь решить эту задачу — как обрезать картинку, за которой и чертёж невиден.

Несколько довольно простых операций, почти по примеру Ворда

Порядок работы довольно прост и мало чем отличается от работы в том же текстовом процессе от Microsoft — Word.

Действуем следующим образом:

Обрезка картинки в Автокаде

Продвинутые возможности обрезки

Но в распоряжении пользователя не только простой прямоугольный контур обрезки. Контур может быть любым. Более того, можно сделать даже инверсию — невидимым станет то, что попадает внутрь контура.

Для создания «ломаного» контура:

Создание «ломаного» контура картинки в Автокаде

Возможно, в процессе создания многоугольника будет мешать установленный режим привязок. В этой ситуации в строке состояния режим можно временно отключить.

Отмена кадрирования (как ещё называются приводимые операции) производится выбором на панели «Подрезка» для выделенного изображения команды «Удалить подрезку».

Вариант работы через командную строку

Операции обрезки в командной строке соответствует команда «_imageclip». Она вызывается на некоторых версиях программы через меню «Modify» / «Clip» / «Image» («Преобразования» / «Обрезка» / «Изображение»). Вот порядок использования команды:

Маленькое замечание. Если изображение уже имеет контур обрезки, то при запуске команды сначала появится предложение о его удалении — «Delete old boundary? [No/Yes] :». По умолчанию предлагается контур удалить.

Источник

AutoCAD

Не удалось извлечь оглавление

Подрезка растровых изображений

С помощью контура подрезки можно выполнять подрезку и отображать в чертеже определенные части растрового изображения.

Контур подрезки дает возможность отображать только те части изображения, которые необходимо сделать видимыми. Определить часть изображения, которую требуется отображать и выводить на печать, можно путем подрезки изображения с помощью команды ИЗОБРЕЗ. Контуром может служить полилиния, прямоугольник или многоугольник, вершины которого лежат внутри границы изображения. AutoCAD позволяет изменять контуры подрезки изображений. Контур подрезки изображения можно удалить. Когда контур подрезки удален, отображается исходное изображение.

Можно выполнять переключение между вариантами скрытия области (вне или внутри контура подрезки). С помощью ручек, расположенных в средней точке первой кромки контура подрезки, можно переключать отображение подрезанной ссылки внутри и снаружи контура.

С помощью системной переменной ИЗОБКОНТУР можно управлять видимостью контура подрезки.
