Как подрезать подложку в автокаде

AutoCAD

Не удалось извлечь оглавление

ПДФОБРЕЗ (команда)

Обрезка отображаемой области выбранной подложки PDF по заданному контуру.

Область изображения, расположенная вне контура подрезки, скрывается. Отображение контура подрезки определяется системной переменной FRAME.

Контур подрезки задается в плоскости, параллельной подложке PDF.

Отображаются следующие запросы.

Выберите PDF для обрезки Задание подложки, которую требуется изменить. Вкл Включение функции подрезки и вывод на экран части подложки PDF, обрезанной по предварительно заданному контуру. Откл Отключение функции подрезки и вывод на экран подложки PDF полностью в ее исходных границах.

Если повторная подрезка подложки PDF выполняется при отключенной функции подрезки, то при повторном вызове этой команды подрезка автоматически восстанавливается. Отобразится подсказка удалить старый контур, даже если подрезка отключена и он невидим.

Удалить Удаление ранее заданного контура подрезки и вывод на экран подложки целиком, в ее первоначальном виде. Новый контур Создание нового прямоугольного или многоугольного контура подрезки или получение многоугольного контура подрезки из полилинии.

Источник

Кадрирование изображения в AutoCAD

Многофункциональный AutoCAD, конечно же, имеет решение этой небольшой проблемы. В этой статье опишем процесс обрезки картинки в данной программе.

Как кадрировать изображение в AutoCAD

Простая подрезка

1. Среди уроков на нашем сайте есть тот, в котором рассказывается, как добавлять картинку в AutoCAD. Предположим, изображение уже помещено в рабочее пространство Автокада и нам осталось лишь обрезать картинку.

2. Выделите картинку так, чтобы вокруг нее появилась синяя рамка, а по краям квадратные точки. На ленте инструментов в панели «Подрезка» нажмите «Создать контур подрезки».

3. Захватите рамкой ту область картинки, которая вам требуется. Первым щелчком левой кнопки мыши задайте начало рамки, а вторым щелчком закройте ее. Картинка кадрировалась.

4. Отсеченные края изображения не исчезли безвозвратно. Если тянуть картинку за квадратную точку, будут видны обрезанные части.

Дополнительные возможности подрезки

Если простая подрезка позволяет ограничивать картинку только прямоугольником, то продвинутые подрезки могут отсекать по установленному контуру, по многоугольнику или удалять область, помещенную в рамку (обратная подрезка). Рассмотрим подрезку многоугольником.

1. Выполните пункты 1 и 2, указанные выше.

2. В командной строке выберите «Многоугольный», как показано на скриншоте. Нарисуйте на изображении отсекающую полилинию, фиксируя ее точки щелчками ЛКМ.

3. Картинка обрезана по контуру начерченного многоугольника.

Более подробно о привязках в Автокад читайте в статье: Привязки в AutoCAD

Чтобы отменить кадрирование, выберите в панели «Подрезка» «Удалить подрезку».

Вот и все. Теперь вам не мешают лишние края изображения. Используйте этот прием при повседневной работе в AutoCAD.

Помимо этой статьи, на сайте еще 12550 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Источник

AutoCAD

Не удалось извлечь оглавление

Подрезка подложек

Для подрезки подложки можно использовать контур подрезки.

Можно определить часть подложки, которую требуется отображать и выводить на печать, путем задания контура подрезки с помощью команд ДГНРЕЗ, ДВФРЕЗ, ПДФОБРЕЗ, ИЗОБРЕЗ, ВЭКРЕЗ и ССПОДРЕЗАТЬ. Контуром подрезки может служить замкнутая полилиния, прямоугольник или многоугольник, вершины которого лежат внутри границ подложки. Контур подрезки для каждого экземпляра подложки может быть только один. Разные экземпляры одной и той же подложки могут иметь разные контуры.

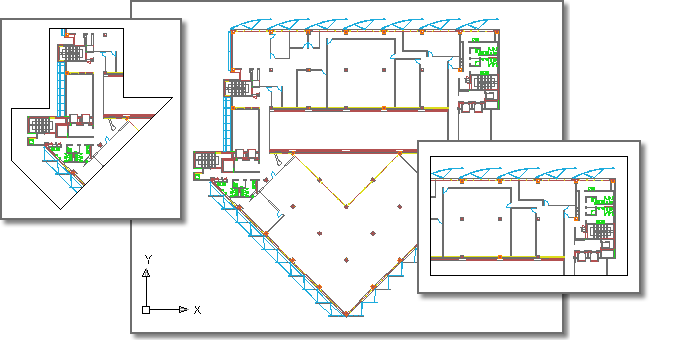

Далее приводится пример подложки с вкладками, демонстрирующий многоугольный (м) и прямоугольный (п) контур подрезки:

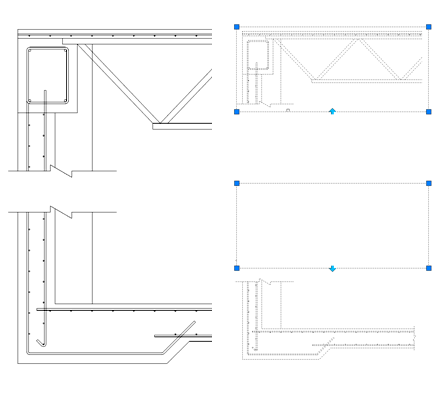

Когда контур подрезки больше не нужен, можно удалить его из подложки, после чего подложка будет отображаться в исходных границах. Кроме того, можно выполнять переключение между вариантами скрытия области (вне или внутри контура подрезки). С помощью ручек, расположенных в средней точке первой кромки контура подрезки, можно переключать отображение подрезанной ссылки внутри и снаружи контура.

С помощью системных переменных рамки подрезки можно управлять отображением контуров подрезки и ручек. К системным переменным рамки подрезки относятся FRAME, PDFFRAME, DGNFRAME, DWFFRAME, XCLIPFRAME и IMAGEFRAME.

Источник

Я предварительно отобразил классическую панель инструментов «Ссылка» с которой будем работать. С рисунками в Автокад вы можете работать из ленты инструментов вкладка «Главная» панель инструментов «Ссылка», а также использовать контекстное меню при выбранной картинке.

Как вставить растровое изображение (картинку) в чертеж Автокад

Щелкните по кнопке «Вставить изображение» в классической панели инструментов «Ссылка», тем самым вы вызовите команду «Изобвставить» в Автокад. Либо воспользуйтесь кнопкой «Присоединить» в панели инструментов «Ссылка» во вкладке «Вставка» ленты инструментов, тем самым вы вызовите команду «Присоединить» в Автокад.

Откроется стандартное диалоговое окно выбора файлов «Выбор файла внешней ссылки» в Автокад. Выберите в нем картинку «Коттедж» и нажмите на кнопку «ОК».

Откроется диалоговое окно «Вставка изображения».

Слева отображается предварительный просмотр вставляемой картинки Автокад. По центру окна две области настройки вставки картинки «Задание пути» и «Точка вставки».

Справа две области настройки изображения в Автокад «Масштаб» и «Угол поворота».

Далее нажмите кнопку «ОК». Щелчком мыши укажите точку вставки в Автокад растрового изображения.

Для удобства работы с картинками (изображениями) создайте отельный слой Автокад «Подоснова/Подложка».

Команды для работы с рисунками в Автокад:

Способы вызова команд для редактирования изображений, подложек в Автокад

Очень удобно редактировать растровые изображения, подложки в Автокад с помощью временных вкладок «Изображение», Подложка PDF» на ленте инструментов, которые появляются соответственно при их выделении и содержат команды редактирования (настройки).

Как обрезать картинку в Автокад

Выберите в Автокад картинку. Далее выберите опцию «Новый контур» и на запрос:

Выберите «Да». Укажите новый контур картинки рамкой с указанием двух точек.

Регулировка яркости, контрастности, слияния с фоном рисунка в Автокад

Изменить яркость, контрастность рисунка в Автокад, а также его слияние с фоном вы можете с помощью команды «Регулировать». Это универсальная команда и подходит как для редактирования растровых изображений, так и подложек (файлы форматов DWF, DWFx, DGN и PDF), либо дважды щелкнуть мышкой по границе изображения Автокад.

Появится диалоговое окно «Регулировка изображения», содержащие 3 ползунка: ярокость, контрастность и слияние с фоном.

Для подложек в Автокад имеется инструмент «Показать в монохромном режиме» во временной вкладке «Подложка PDF» ленты инструментов (для ее показа выделите подложку).

Как отключить, включить рамку вокруг растрового изображения Автокад (контур подрезки изображения)

Под рамкой вокруг картинки в Автокад понимают видимость контура подрезки изображения, соответственно мы можем отключить или включить показ контура подрезки. Отвечает за рамку вокруг картинки в Автокад системная переменная «Imageframe», которая имеет 3 значения:

Как выровнять и отмасштабировать картинку в Автокад

Выровнять и отмасштабировать растровое изображение, подложку в Автокад можно с помощью 3D команды «Выровнять». Прежде чем вызвать данную команду, начертите горизонтальный отрезок длиной равной длине наибольшего горизонтального габаритного размера указанного на картинке. Чем больше размер, тем более точным будет выравнивание и масштабирование картинки (растрового изображения) Автокад относительно горизонта и натуральной величины размера. Наибольший горизонтальный габаритный размер на плане первого этажа коттеджа равен 12025 мм. Начертите горизонтальный отрезок в Автокад длиной 12025 мм.

В ответ на который, выберите картинку плана дома в Автокад, нажмите Enter.

Далее последовательно указываем первую исходную точку на картинке Автокад, затем первую целевую точку на отрезке. Вторую исходную точку на картинке, затем вторую целевую точку на отрезке (смотрите рисунок).

На запрос в командной строке:

Таким образом мы выровняли и отмасштабировали растровое изображение (подложку) в Автокад с помощью команды «Выровнять». Теперь чертить план дома в Автокад вы можете прямо по картинке, опираясь на ее размеры.

Присоединение файлов в качестве подложек Файл DWF, DWFx, DGN или PDF можно вставить в файл чертежа в качестве подложки. Создание ссылок на файлы подложек и их размещение в файлах чертежа выполняется так же, как и при работе с файлами растровых изображений. Эти файлы фактически не являются частью файла чертежа. Как и с файлами растровых изображений, связь между подложкой и файлом чертежа устанавливается посредством имени маршрута, которое можно изменить или удалить в любое время. Однако невозможно внедрить подложку в чертеж и внести изменения в содержимое подложки. После присоединения подложки ее можно использовать в чертеже без существенного увеличения размера файла чертежа.

Видео «Вставка и редактирование изображения (картинки) плана дома в Автокад»

Источник

AutoCAD

Для подрезки подложки можно использовать контур подрезки.

Можно определить часть подложки, которую требуется отображать и выводить на печать, путем задания контура подрезки с помощью команд ДГНРЕЗ, ДВФРЕЗ, ПДФОБРЕЗ, ИЗОБРЕЗ, ВЭКРЕЗ и ССПОДРЕЗАТЬ. Контуром подрезки может служить замкнутая полилиния, прямоугольник или многоугольник, вершины которого лежат внутри границ подложки. Контур подрезки для каждого экземпляра подложки может быть только один. Разные экземпляры одной и той же подложки могут иметь разные контуры.

Далее приводится пример подложки с вкладками, демонстрирующий многоугольный (м) и прямоугольный (п) контур подрезки:

Когда контур подрезки больше не нужен, можно удалить его из подложки, после чего подложка будет отображаться в исходных границах. Кроме того, можно выполнять переключение между вариантами скрытия области (вне или внутри контура подрезки). С помощью ручек, расположенных в средней точке первой кромки контура подрезки, можно переключать отображение подрезанной ссылки внутри и снаружи контура.

С помощью системных переменных рамки подрезки можно управлять отображением контуров подрезки и ручек. К системным переменным рамки подрезки относятся FRAME, PDFFRAME, DGNFRAME, DWFFRAME, XCLIPFRAME и ИЗОБКОНТУР.
