Как подвести электричество к откатным воротам
Подведение питания для откатных ворот
Откатные ворота могут приводиться в действие вручную или с помощью автоматики. Последний способ наиболее удобен, но требует особого подхода. Для приведения в действие мотора, отвечающего за движение створок ворот, необходимо правильно проложить и подключить электропроводку. Начинать ее монтаж лучше всего одновременно с формированием фундамента, на котором будут установлены ворота, и установкой столбов. Это позволит скрыть провода внутрь столбов, благодаря чему ворота будут выглядеть эстетично.
При этом совсем не обязательно использование толстых проводов, самым толстым кабелем в проводке должен стать основной провод питания, но и его толщина не должна превышать 1,5 мм2.
Подключение электропривода
Схема электропроводки не представляет собой ничего сложного. Разобраться в ней достаточно просто, имея за плечами даже базовый курс электротехники. Главное правило – все провода сходятся в одном месте и подключаются к электроприводу. Свободные концы проводов должны быть не короче 1–1,5 метров. Провода укладываются в пластмассовые гофры и подводятся к тому месту, где будет монтироваться привод.
В качестве силового кабеля, идущего от привода под напряжением в 220 В, оптимально использовать шнур ПВС 3×1,5. Он будет соединять привод с электророзеткой (или автоматом). Не помешает оснастить привод стабилизатором напряжения.
Далее необходимо соединить привод с сигнальной лампой, тут допустимо применить провод 2×0,75 или 2×0,5, в связи с тем, сила тока на лампе не слишком велика. Лучше всего, если сигнальная лампа будет установлена на верней оконечности ближайшего к приводу столба, а провод спрятан в его столбовую полость. Если столб увенчан декоративной «шляпкой», то конец провода следует выводить под ней.
Подключение фотоэлементов
В завершение остаётся развести провода для подключения фотоэлементов. Тут наиболее подходящим будет использование сигнального кабеля 4×0,22, подобного тому, что используется для подключения домофонов.
Оба фотоэлемента устанавливаются в торцевой части столбов на высоте примерно 0,5–0 м над уровнем земли.
Для подключения фотоэлемента, расположенного ближе к электроприводу, потребуется кабель с 4-мя жилами (лучшим выбором станет провод 4×0,35). Две жилы будут отвечать за подачу питания, а две оставшиеся соединятся с управляющими контактами. Как и все прочие кабели, этот провод тоже желательно спрятать в толще столба так, чтобы снаружи остался конец длиной около 20 см. Если возможности для монтажа скрытой проводки нет, можно закрепить провод прямо на столбе любым доступным способом. Часто этот кабель укладывается в швы между кирпичами, а шов затем заливают раствором.
Дальний от привода фотоэлемент подключается кабелем 2×0,35, то есть обычным двужильным. Но можно использовать и тот же сигнальный четырехжильный кабель, предварительно скрутив жилы попарно. Нужно иметь в виду, что этот провод укладывается под проемом ворот, поэтому ему необходимо обеспечить максимальную защиту – ведь он будет находиться прямо под местом проезда транспорта и на него будет оказываться постоянное воздействие. Так что чем в большей безопасности он будет находиться, тем дольше прослужит смонтированная проводка.
10 ошибок при монтаже откатных ворот своими руками. Подключение автоматики.
Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.
Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.
Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.
Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.
Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?
Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.
Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.
Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.
Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.
Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.
При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.
Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.
Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.
Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.
Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.
Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.
На стандартную яму для таких ворот уходит порядка 2м3 бетона.
Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.
На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.
При сборке самое главное четко контролировать геометрию.
Центральная часть может заполняться различными материалами:
Крепится при помощи саморезов или заклепок.
Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.
Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.
Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.
Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.
При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.
Крайне важно, чтобы подшипники были с низкотемпературной смазкой.
Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.
Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.
При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.
Обязательным решением при монтаже роликов считается применение регулировочных болтов.
Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.
С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.
После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.
В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.
Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.
Привариваете их через закладные к бетонным столбикам ограждения.
А уже к ним, монтируете эти самые ловушки и кронштейны.
Улавливатели должны быть из стали толщиной не менее 3-4мм.
Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.
Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.
Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.
В этом случае они прослужат гораздо дольше.
Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.
Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.
На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.
Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.
Передвигаете их каждый на свое место и затягиваете болты.
Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.
Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.
Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.
Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.
В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.
Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.
В этом положении сваркой прихватываете первую бобышку.
Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.
В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.
Прокатываете ворота дальше и ставите следующую рейку.
Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.
Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.
Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.
При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.
Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.
Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.
Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.
Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.
Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.
Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.
Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.
То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.
В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.
На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.
Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.
Для подключения привода автоматики ворот, вам потребуются следующие материалы:
Подводка электричества к месту установки электропривода для откатных ворот
Необходимо определить, где будет установлен каждый компонент приводной системы.

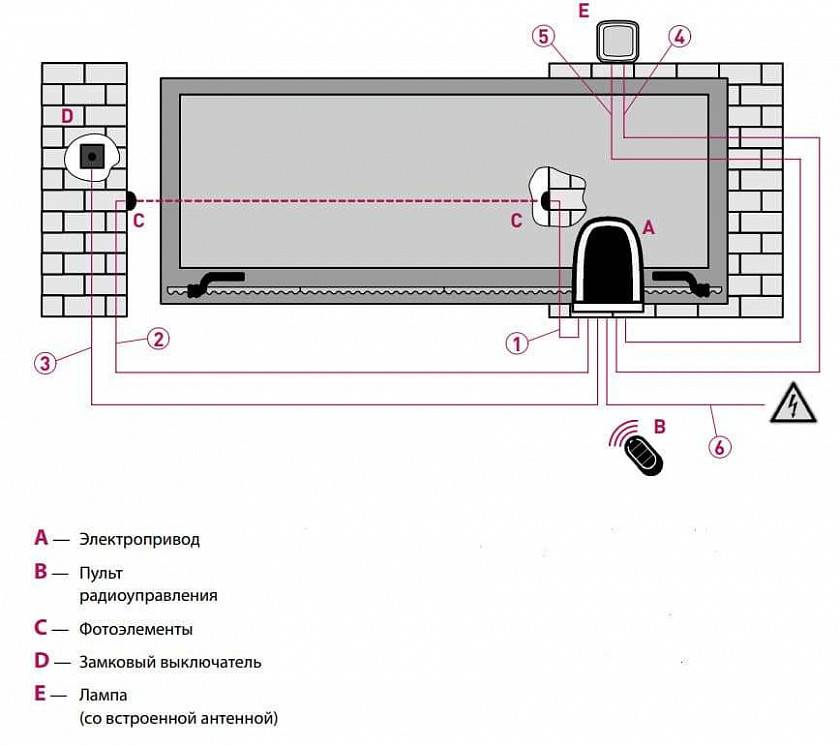

Типовая схема автоматизации откатных ворот выглядит следующим образом:
Электрическая сеть должна быть оборудована защитным заземлением. Электрические кабели прокладываются до мест, где предусмотрена установка компонентов приводной системы. Кабели должны быть защищены от контакта с любыми шероховатыми и острыми поверхностями.
Настоятельно рекомендуем подводку электричества к приводу доверить квалифицированному монтажнику представителя ГК «АЛЮТЕХ».
Выбрать и купить автоматику можно в нашем каталоге: «Приводы для откатных ворот».
© 1996-2021 ООО «Алютех Торговый Дом»
УНП 190736339
Все права защищены. Любое копирование информации на сторонние ресурсы осуществляется после согласования.
Информация о товарах, размещенная на сайте, носит исключительно справочный характер и не является публичной офертой. Представленные товары являются технически сложными. Определение стоимости и возможности заказа по представленным индивидуальным (заказным) характеристикам осуществляется специалистом после оценки всех технических параметров.
Для получения более подробной и точной информации о товаре, возможности его приобретения необходимо обратиться в офис к официальному представителю.
Как подвести электричество к откатным воротам
Монтаж автоматики для распашных ворот: основные правила и нюансы
Имеется множество вариантов производства воротных сооружений для въезда и выезда. Одни предпочитают откатные ворота, другие – распашные. Сегодня как раз речь пойдет о втором варианте.
Распашные конструкции могут выглядеть привлекательно и благородно. В качестве обшивки сооружения может быть использован любой материал: древесина, сталь, профлист, пластик и сэндвич-панели.
Для большего комфорта при эксплуатации современные ворота оснащают автоматическим механизмом. Произвести монтаж такой конструкции можно самостоятельно, но нужно владеть знаниями и опытом. Лучше в такой ситуации поручить дело специалистам. А мы представим нашу обзорную статью как инструкцию для тех, кто все же хочет попробовать свои силы.
Рекомендации по подключению откатных ворот
Если внимательно и точно разобраться с принципом действия гаражных сдвижных ворот и подобрать оптимальный тип конструкции, а также строго следовать всем этапам технологии, то изготовление и монтаж таких ворот самостоятельно получится практически у каждого. Самое главное – сделать правильные расчеты, выбрать соответствующие комплектующие и четко соблюдать рекомендованные строительные нормативы. Ниже вы можете посмотреть видео, которое покажет, как подключить откатные ворота.
Разводка электрических проводов и кабелей
Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.
Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.
Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.
Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.
Подготовительный этап
Для подключения автоматики на выбранные гаражные откатные ворота, следует заранее подготовить специальное строительное оборудование и качественные расходные материалы:
Помимо этого, вам понадобятся еще и другие строительные инструменты и спецоборудование:
Установка приводов распашных ворот
Прежде чем установить автопривод, подводят электрическое питание 220В к управляющему устройству. Для этого применяют выключатель и стабилизатор для контроля напряжения. Последнее устройство важно тем, что предотвращает возникновение неисправностей автоматики при перепаде напряжения. Такое обычно случается во время той же грозы.
От блока кабеля проводят к электроприводам и защитным фотоэлементам. Комплект крепежных деталей фиксируют к воротной створке.
Следующую крепежную деталь крепят к противоположной несущей стойке. Исключительно после этих действий приступают к установке приводного устройства.
К блоку подводят провода для подключения привода и элементов безопасности. Сам блок управления рекомендуется устанавливать на внутренней части воротного полотна поблизости. Для платы управления системой привода используют защитный кожух из пластика.
Защитные элементы устанавливают на конкретной высоте на стойках. ВАЖНО! Их крепления должны быть строго параллельными друг другу. Световую лампочку крепят над конструкцией, чтоб ее видно было со всех сторон. Но про эти детали поговорим подробнее ниже.
После сборки конструкции приступают к программированию платы. Согласно инструкции, проводят настройку платы и пультов управления. Еще раз хочется отметить, что любой человек с базовыми знаниями все это может выполнить самостоятельно. Но, работа специалиста всегда будет отличаться качеством и надежностью.
Существуют два варианта открытия распахивающихся ворот: внутрь и наружу.
Открывание створ внутрь двора
Приводные устройства следует фиксировать на средних ребрах жесткости короба. Если такая возможность отсутствует, то допускается крепление чуть выше или ниже середины. При этом лучше, если кронштейн будет закреплен на жесткой трубе. Следует добиться того, чтобы изделия отворялись или закрывались без вибрации и останавливались прочно.
При встраивании привода на воротах, открывающихся внутрь, существует одна важная особенность. Ее нельзя оставить без внимания. Когда конструкция открывается во внутреннюю сторону, возникают границы по габаритам для монтажа приводного механизма.
Дистанция от края стойки до центра кронштейна не должно превышать шести сантиметров. В чем заключается отличительная черта, спросите вы? В том, что большинство владельцев устанавливают кирпичные или каменные опоры. А в срединной части столба делают закладную. Так расстояние от этой середины до края стойки заметно превышает положенные 6 см. В итоге такой линейный автоматический механизм просто не сможет функционировать.
Для конструкции, распахивающейся внутрь, устанавливают крепление со стороны участка. Если размеры опорной стойки — 100х100мм, то крепление может располагаться в срединной части. Такое изделие будет полноценно работать.
Металлический кронштейн электропривода обычно производитель кладет в набор. Его приваривают к закладной, непосредственно к профилированной опоре. При этом важно придерживаться характеристик, рекомендуемых производителем.
У каждого крепежного элемента конкретный люфт. Это способствует продлению срока использования в любых условиях.
Электроприводная система сможет работать полноценно только, если:
Чтобы установить линейный электропривод на кирпичной опоре, нужно зафиксировать его посередине. На поверхности опоры создают особое углубление.
Распахивание створ ворот на улицу
При встраивании линейного привода для распахивающихся сооружений наружу, трудности не возникают. Принцип открывания аналогичен тому, что используется при распахивании внутрь. Но открытая створка поворачивается на 90°.
Размещение линейного электропривода занимает в проеме по 15 см с обеих сторон. Если места не так много, то механизмы лучше закрепить повыше, чтобы они не мешали проезду. Оба кронштейна располагаются друг от друга на расстоянии 910 мм. Второе устройство фиксируют к каркасу.
Как же все-таки установить автоматику?
План автоматизации откатных ворот:
Понадобится поместить основание электропривода на швеллер (профиль) между 2-мя роликовыми каретками поближе к проему, тем самым воссоздавая рабочую позицию привода. Ставим привод на основание монтажа и начинаем обваривать его с помощью сварки. Далее нужно убрать крышку корпуса, а затем через получившееся отверстие протянуть шнур. Затем прикрепить к монтажному основанию электропривод специальными крепежными соединительными элементами – болтами. Помните, чтобы определиться с правильным местоположением, необходимо разместить на шестерне электропривода рейку – и решайте, куда следует переместить его, чтобы рейка находилась в центре шестерни. Следом за этим, фиксируем металлическую трубу из профиля каркаса, а не сам направляющий рельс.
Крепление зубчатой рейки
Для этого этапа нужно открыть ворота и поставить рейку с зубцами в центре привода. Имейте в виду, что для установления концевиков понадобится оставить отрезок средней длины зубчатой рейки. С помощью сварки прикрепляем к профильной трубе основы рейки с зубцами, а потом тянем полотна ворот. Ставим второй участок рейки с зубцами и эту процедуру выполняем еще раз.
Отслеживайте, чтобы между стыками не было никаких разрывов.в итоге, должен получиться качественный и полноценный один «зуб». Потребуется еще раз хорошо приварить все эти крепежные элементы автоматики гаражных ворот. Далее оставляем небольшой зазор в несколько миллиметров между шестерней электропривода и зубчатой рейкой. Раскручиваем болты на рейке, размещаем ее так, чтобы при перемещении рейка с зубцами выдавала характерное «цоканье», при соприкосновении с шестерней электропривода.
Установка концевых выключателей
Эти комплектующие нужно прочно закрепить на рейке специальными болтами. Концевики разделяются на механические и в виде магнитов. Первый тип – механические выключатели, считаются более распространенными и несложными при монтаже. Суть их воздействия заключается в пружине. Второй тип – магнитные выключатели, выдерживают даже суровые климатические условия. Их работа состоит в полярности магнита. Они делятся на левый концевик и правый, со знаком «плюс» и «минус».
Подключение привода
Для подсоединения электропривода вы должны иметь схему и подробную инструкцию. С этой целью используется пульт управления: электропривод должен смещать полотно ворот для гаража, но не доходить до самого конца. Для регулирования времени закрытия ворот нажмите несколько раз на специальную кнопку Р1 на ДУ пульте либо удерживать ее несколько секунд.
Установка фотоэлементов безопасности
Фотоэлементы – это два устройства, одно их которых подает луч света, а другое устройство – его принимает. Если сигнал света перекрывается чем-либо (машина, человек, собака), то ворота прекращают закрываться. Монтаж фотоэлементов для сдвижных ворот осуществляется несколькими различными способами. Для начала, необходимо прочно закрепить эти фотоэлементы один напротив одного с целью улавливания светового сигнала. Также можно соорудить специальные столбики и прикрепить к ним данные фотоэлементы. Или организовать специальные столбы из профильной трубы, вмонтировать туда фотоэлементы безопасности.
Подключение сигнальной лампы
Лампу-«сигналку» необходимо разместить сбоку автомобильной дороги, чтобы она сообщала о подъезжающих автомобилях, людях, которые приближаются к воротам. Нужна такая лампа или нет, решать только вам. Однако специалисты рекомендуют не игнорировать элементы безопасности. Закрепить «сигналку» можно быстро с помощью саморезов. А для подключения потребуются провода питания 2×0,5 мм либо 2×0,75 мм. И затем подключается все по простой схеме с инструкцией.
Таким образом, если у вас появятся какие-либо затруднения, недостаточно навыков и опыта, свободного времени, то вам необходимо обратиться за помощью и советом к профессионалам, которые владеют всеми необходимыми знаниями и спецоборудованием. Ведь правильное подключение откатных ворот – залог плавного передвижения створки и сохранности гарантии на автоматику.
Автоматизация процесса управления движением створ
К каждой комплектации производитель прикладывает инструкцию. Любой автоматический привод устанавливают исходя из нюансов воротного полотна. Все действия должны осуществляться согласно рекомендациям производителя.
Когда подбираете автоматический механизм, всегда учитывайте нижеизложенные нюансы:
При монтаже элементов автоматического привода важно отключить питание от электросети. Отключают все внешние кабеля и коммуникации. Обратное подключение элементов электропитания производят по завершению установки всех деталей.
Установка приемника, программирование пультов
Владелец управляет воротами с помощью пульта. С коммуникатора отправляются команды, которые ловит приемник в виде сигналов. Это устройство размещают в подготовленном разъеме на поверхности платы управления.
Неподалеку от приемника крепят несколько перемычек. С их помощью установщик сможет после завершения монтажных работ протестировать устройство привода.
Имеются две основные перемычки. 2-1 используется тогда, когда нет необходимости в клавише «Стоп». А 2-С1, когда не пользуются фотоэлементами.
Фотоэлементы подключают к питанию в самую последнюю очередь. Это связано с тем, что на их проводах монтируют перемычку. Когда установка приемника завершена, приступают к настройке коммуникатора.
Расскажем процесс прописывания пульта управления. На блоке управления находится клавиша, которую нужно нажать. Она называется «Программирование ПУ». После этого аналогичную кнопку нажимают и удерживают на коммуникаторе. Это запускает процесс программирования.
Параллельно светодиодная лампочка равномерно загорается на плате управления. Это свидетельствует об успешном прописывании пульта.
На блоке управления расположена одна кнопка для управления конкретной конструкцией. Она ответственна за управление всеми процессами. Под ними подразумевают открывание, закрывание и остановку. С помощью других клавиш можно управлять другими воротами.
ВАЖНО! Если настройка была проведена неправильно, то одна из воротных створок может открываться не в ту сторону. Решением может стать следующее: достаточно поменять местами провода на блоке управления. Если проблема в том, что вам нужно, чтобы в первую очередь открывалась друга створка – фиксацию первого и второго редуктора поменяйте между собой местами.
Подключение фотоэлементов и сигнальной лампы
Элементы безопасности – это фотоэлементы и сигнальная лампочка. Не старайтесь подключить к питанию сразу все системы. Так вы сможете обнаружить проблему, если неправильно произведете настройку и подключение.
Когда механизм распашных ворот полностью настроен, можно подключать фотоэлементы. Для этого нужны кабели ПВС. Один – для передатчика, второй – для приемника. Используют два совершенно разных провода, чтобы не перепутать их. Иначе можно сжечь лампу или фотоэлементы.
На один столб крепят фотоэлемент, исполняющий роль передатчика, на другой – приемник. Расположение деталей приемно-передающей системы значения не имеет. После можно подключить блоки и надеть крышки корпусов.
Крепят фотоэлементы на высоте 50-70 см. Основная функция их заключается в обеспечении безопасности для автомобиля. Фотоэлемент не дает воротам закрыться, если машина по определенным причинам осталась стоять в проеме.
Рекомендуется монтировать четыре фотоэлемента: одна пара действует в процессе открывания, вторая – при закрывании. Это обеспечивает стопроцентную надежность при перемещающихся створках.
Чтобы подключить антенну и создать более сильный сигнал, нужно подвести коаксиальный кабель. Он увеличивает дальность действия коммуникаторов. После подключения всех деталей, можно смело проверять функционирование целой системы.
Программирование автоматического закрывания ворот
Закрывание воротного полотна в автоматическом режиме – это тот случай, когда изделие закрывается самопроизвольно без участия человека. Это происходит спустя 20 секунд бездействия в открытом положении.
Соблюдая рекомендации инструкции, можно настроить такую функцию. Она доступна в полуавтоматическом режиме.
Установка фотоэлементов
Фотоэлементы — это парный прибор, где первый подает световой сигнал –луч, а другой его принимает. Когда луч прерывается препятствием на пути — автомобилем, собакой, человеком и т. д. ворота начинают двигаться назад.
Существует несколько способов установки фотоэлементов откатных ворот, главное условие — расположение их друг напротив друга для принятия светового сигнала:
Выбирайте способ, исходя из Вашей частной ситуации на объекте. Фиксируют фотоэлементы на металлической основе обычными саморезами. Для их подключения снимите перемычку между “GND” и “PHOTO”, и по схеме:
Монтаж элементов безопасности автоматических ворот
Сигнальная лампа создает световую сигнализацию при перемещении полотна. Она предупреждает об опасности тех, кто остался в проеме. Фотоэлементы не позволяют створкам закрыться, если в проеме находится машина, человек или животное.
Проводку для всех этих механизмов прокладывают еще на стадии закладки опор. Тогда все кабели и скрутки будут надежно спрятаны. Если все это не сделать заранее, тогда придется сверлить отверстия в столбах. Провода тогда будут проложены через въезд. Но еще предстоит демонтировать тротуарную плитку или асфальт. Это принесет дополнительные расходы денег и времени.
Оптимальное решение при этом всем – поручить работу профессионалам. Они выполнят работу качественно, надежно и нанесут минимальный ущерб окружающему пространству. После установки обязательно проверьте, как работают фотоэлементы. Запустите ворота, а сами встаньте в проем. Воротные створки должны резко прекратить перемещение и закрыться.
