Маслонаполненный кабель что это
Маслонаполненный кабель
Полезное
Смотреть что такое «Маслонаполненный кабель» в других словарях:
МАСЛОНАПОЛНЕННЫЙ КАБЕЛЬ — электрический силовой кабель с бумажной изоляцией, пропитанной минеральным маслом (под давлением до 1,5 МПа). Имеет повышенную электрическую прочность. В России выпускается (1988) на напряжения (переменного тока) от 110 до 500 кВ … Большой Энциклопедический словарь
маслонаполненный кабель — Кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла. [ГОСТ 15845 80] Тематики кабели, провода … Справочник технического переводчика
Маслонаполненный кабель — 150. Маслонаполненный кабель Кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла Источник: ГОСТ 15845 80: Изделия кабельные.… … Словарь-справочник терминов нормативно-технической документации
МАСЛОНАПОЛНЕННЫЙ КАБЕЛЬ — силовой кабель высокого напряжения (110 750 кВ), в к ром требуемая электрич. прочность многослойной бум. изоляции обеспечивается маловязким минер. маслом под давлением (см. рис.). В СССР изготовляют М. к. низкого и среднего давления (0,1 0,3 МПа) … Большой энциклопедический политехнический словарь
маслонаполненный кабель — электрический силовой кабель высокого напряжения (110 750 кВ) с бумажной изоляцией, пропитанной минер. маслом (под давлением до 1,5 МПа). Имеет повышенную электрическую прочность. * * * МАСЛОНАПОЛНЕННЫЙ КАБЕЛЬ МАСЛОНАПОЛНЕННЫЙ КАБЕЛЬ,… … Энциклопедический словарь
Маслонаполненный кабель — English: Oil filled cable Кабель давления, в котором масло является средой, создающей давление, и который обеспечивает свободное продвижение масла по кабелю (по СТ МЭК 50(461) 84) Источник: Термины и определения в электроэнергетике. Справочник … Строительный словарь
Маслонаполненный кабель — 1. Кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла Употребляется в документе: ГОСТ 15845 80 Изделия кабельные. Термины и… … Телекоммуникационный словарь
маслонаполненный кабель в трубопроводе — Маслонаполненный кабель с отдельно экранированными жилами, заключенными в трубопровод, служащий оболочкой. [ГОСТ 15845 80] Тематики кабели, провода … Справочник технического переводчика
маслонаполненный кабель низкого давления — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва] Тематики электротехника, основные понятия EN low pressure oil filled cable … Справочник технического переводчика
маслонаполненный кабель с круглыми жилами без внутренних каналов — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва] Тематики электротехника, основные понятия EN ductless circular conductor oil filled cableDCO … Справочник технического переводчика
Маслонаполненный кабель
150. Маслонаполненный кабель
Кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла
Смотри также родственные термины:
151. Маслонаполненный кабель в трубопроводе
Маслонаполненный кабель с отдельно экранированными жилами, заключенными в трубопровод, служащий оболочкой
Полезное
Смотреть что такое «Маслонаполненный кабель» в других словарях:
МАСЛОНАПОЛНЕННЫЙ КАБЕЛЬ — электрический силовой кабель с бумажной изоляцией, пропитанной минеральным маслом (под давлением до 1,5 МПа). Имеет повышенную электрическую прочность. В России выпускается (1988) на напряжения (переменного тока) от 110 до 500 кВ … Большой Энциклопедический словарь
маслонаполненный кабель — Кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла. [ГОСТ 15845 80] Тематики кабели, провода … Справочник технического переводчика
МАСЛОНАПОЛНЕННЫЙ КАБЕЛЬ — силовой кабель высокого напряжения (110 750 кВ), в к ром требуемая электрич. прочность многослойной бум. изоляции обеспечивается маловязким минер. маслом под давлением (см. рис.). В СССР изготовляют М. к. низкого и среднего давления (0,1 0,3 МПа) … Большой энциклопедический политехнический словарь
маслонаполненный кабель — электрический силовой кабель высокого напряжения (110 750 кВ) с бумажной изоляцией, пропитанной минер. маслом (под давлением до 1,5 МПа). Имеет повышенную электрическую прочность. * * * МАСЛОНАПОЛНЕННЫЙ КАБЕЛЬ МАСЛОНАПОЛНЕННЫЙ КАБЕЛЬ,… … Энциклопедический словарь
Маслонаполненный кабель — силовой Кабель высокого напряжения, у которого бумажная изоляция пропитана минеральным маслом под давлением. Повышение электрической прочности изоляции в М. к. достигается устранением газовых включений (пустот) в изоляции возможных очагов … Большая советская энциклопедия
Маслонаполненный кабель — English: Oil filled cable Кабель давления, в котором масло является средой, создающей давление, и который обеспечивает свободное продвижение масла по кабелю (по СТ МЭК 50(461) 84) Источник: Термины и определения в электроэнергетике. Справочник … Строительный словарь
Маслонаполненный кабель — 1. Кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла Употребляется в документе: ГОСТ 15845 80 Изделия кабельные. Термины и… … Телекоммуникационный словарь
маслонаполненный кабель в трубопроводе — Маслонаполненный кабель с отдельно экранированными жилами, заключенными в трубопровод, служащий оболочкой. [ГОСТ 15845 80] Тематики кабели, провода … Справочник технического переводчика
маслонаполненный кабель низкого давления — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва] Тематики электротехника, основные понятия EN low pressure oil filled cable … Справочник технического переводчика
маслонаполненный кабель с круглыми жилами без внутренних каналов — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва] Тематики электротехника, основные понятия EN ductless circular conductor oil filled cableDCO … Справочник технического переводчика
Маслонаполненные кабели
В маслонаполненных кабелях бумажная изоляция пропитана маловязким минеральным или синтетическим маслом, которое с помощью специальных подпитывающих устройств находится в кабеле под постоянным избыточным давлением. В зависимости от величины избыточного давления маслонаполненные кабели делят на кабели низкого давления (3-15 н/см 2 ), кабели среднего давления (3-30 н/см 2 ) и кабели высокого давления (100-150 н/см 2 ).
Маслонаполненные кабели предназначены для вводов линий электропередачи к распределительным устройствам ТЭЦ, а также для соединения трансформаторов с распределительными устройствами на тепловых и гидравлических станциях.
Для предохранения масла от окисления при контакте с медью токопроводящую жилу кабеля лудят чистым оловом.
Для прокладки в траншеях кабель марки МНСА защищают от механических повреждений тугоплавким битумным компаундом, лентами из поливинилхлоридного пластиката и антисептированной кабельной пряжей (общая толщина защитного покрова не менее 5 мм). Кабелю, бронированному круглыми оцинкованными стальными и медными твердотянутыми проволоками, прокладываемому под водой, присвоена марка МНСК-Расстояние между стопорными муфтами в маслонаполненных кабелях низкого давления принимают равным 0,8-1,2 км. Для размещения баков питания линии и создания в ней необходимого гидростатического давления сооружают наземные киоски. В целях удешевления и упрощения строительства маслонаполненных кабельных линий внедрены в производство маслонаполненные кабели среднего давления, позволяющие увеличить расстояние между стопорными муфтами до 2-2,5 км а также отказаться от баков питания и наземных киосков и пе-рейти к бакам давления, устанавливаемым в колодцах под землей.

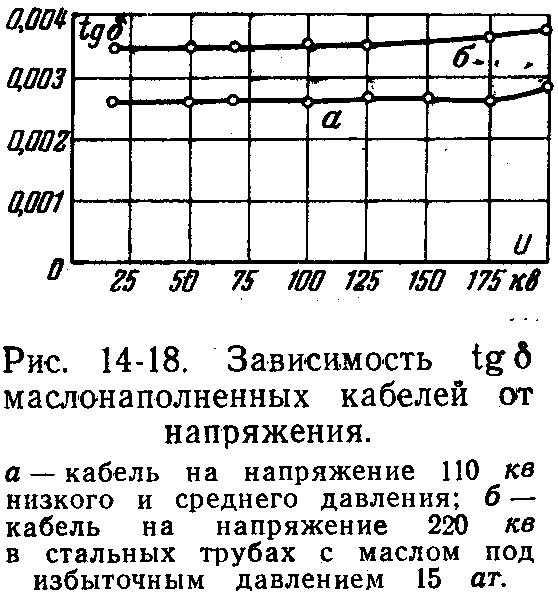

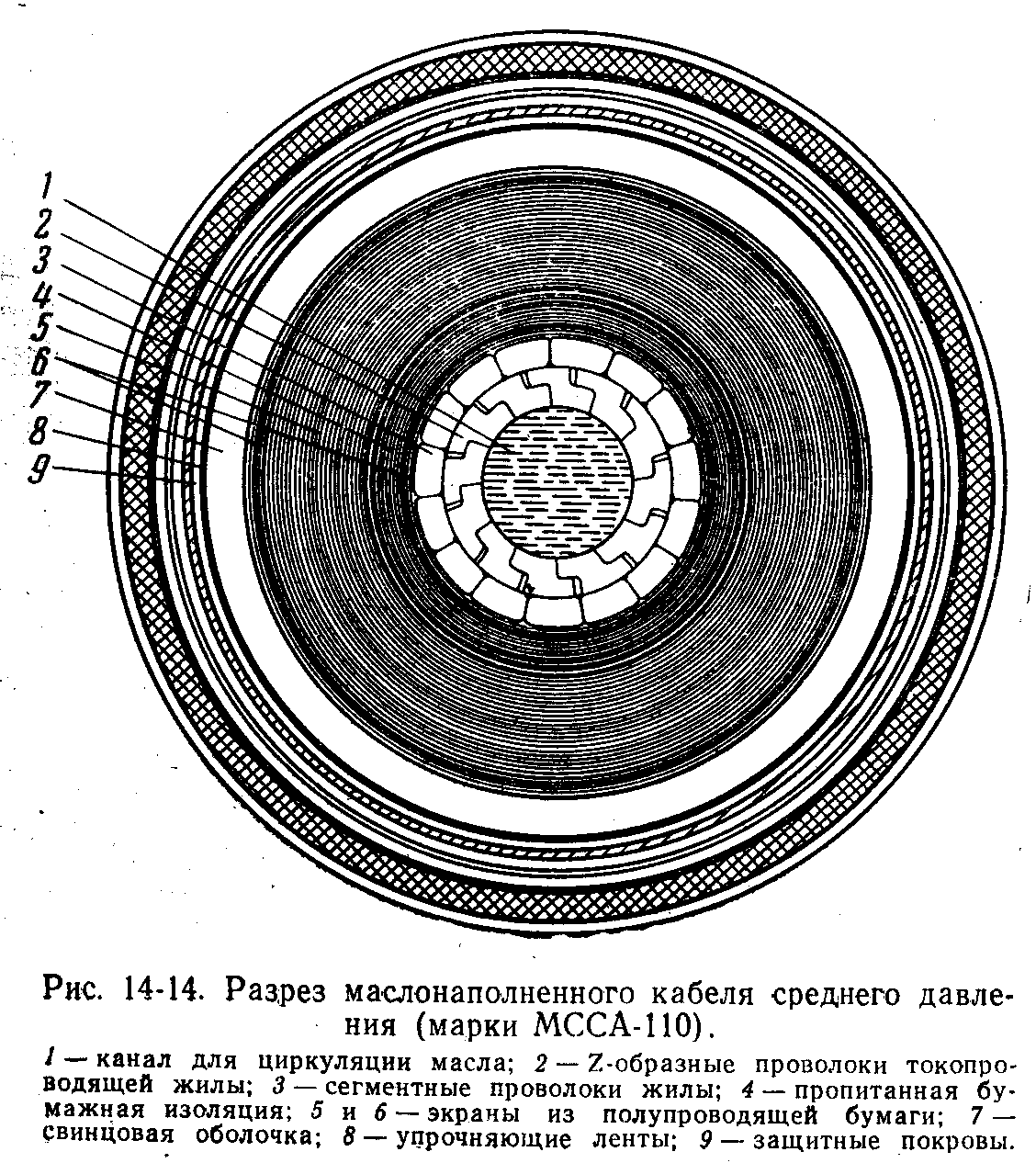

Рост tg δ οри повышении напряжения по данным завода «Камкабель» происходит в пограничной зоне масла между полупроводящей бумагой экрана и изоляцией кабеля. Применение двухслойной полупроводящей бумаги приводит к резкому снижению прироста tg δ ηа счет уменьшения пограничной прослойки масла. Экран по токопроводящей жиле выполняют из двух лент полупроводящей бумаги и одной ленты двухслойной уплотненной полупроводящей бумаги с изоляционным слоем, прилегающим к изоляции кабеля. Наружный экран по изоляции кабеля состоит из ленты двухслойной неуплотненной полупроводящей бумаги (изоляционный слой обращен к изоляции кабеля), двух лент полулроводящей бумаги и металлической ленты из меди или алюминия толщиной 0,1 мм. Металлическая лента, помимо электростатического экрана, выполняет роль бандажа, который предохраняет наружный экран от повреждений в процессе изготовления кабеля.
Кабели на напряжение 110 кв изготавливают с градированной изоляцией толщиной 10 мм, включающей уплотненную бумагу толщиной 0,08 мм и неуплотненную толщиной 0,12 мм. Значения максимальных напряженностей электрического поля в изоляции находятся в диапазоне 6,2-8,4 кв/м (для всех сечений кабеля). Бумажную изоляцию кабелей пропитывают минеральным маслом марки МН-3 или МН-4. Для конкретной линии масло должно быть одинакового происхождения и выработки одного завода.
Для повышения вибростойкости и механических свойств свинцовую оболочку изготовляют с присадкой 0,04-0,08% меди и 0,2-0,3% сурьмы. Свинцовую оболочку упрочняют двумя медными (твердокатаными) лентами толщиной по 0,2 мм. Защитные покровы маслонаполненных кабелей состоят из ленты поливинилхлоридного пластиката, слоя предварительно антисептированной кабельной пряжи, бумаги, тугоплавкого битумного компаунда, стальных и медных проволок диаметром 4 или 6 мм (чередующихся между собой для уменьшения потерь). С увеличением массы кабеля необходимость в проволочной броне вызывается усилиями тяжения кабеля при прокладке по трассе. Кабелям среднего давления в свинцовой оболочке этой конструкции присвоена марка МСКК. Маслонаполненным кабелям среднего Давления в алюминиевой оболочке с пластмассовыми защитными покровами присвоена марка МСАВ.

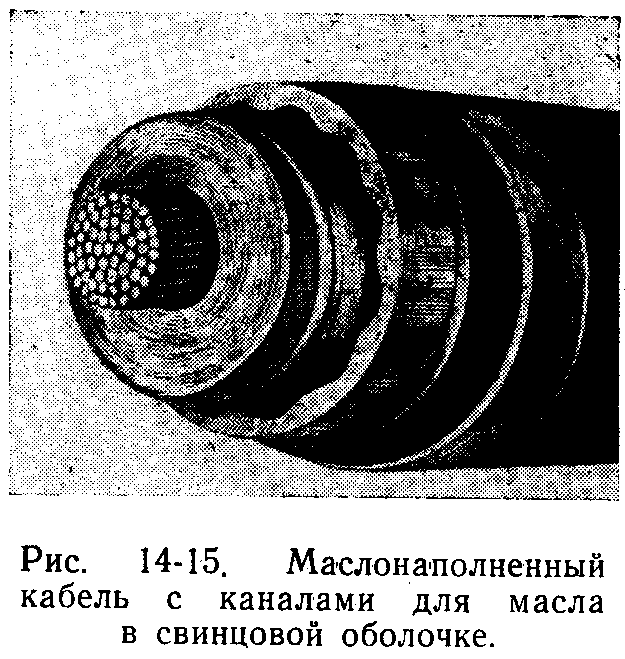

На рис. 14-15 приведен разрез маслонаполненного кабеля с круглой многопроволочной токопроводящей жилой (без внутреннего канала), а циркуляция масла в кабеле происходит в промежутке между бумажной изоляцией и свинцовой оболочкой (за счет профилированной внутренней поверхности последней). Поверх этой оболочки накладывают упрочняющие медные твердокатаные ленты, вторую свинцовую оболочку для защиты упрочняющих лент и защитные покровы.

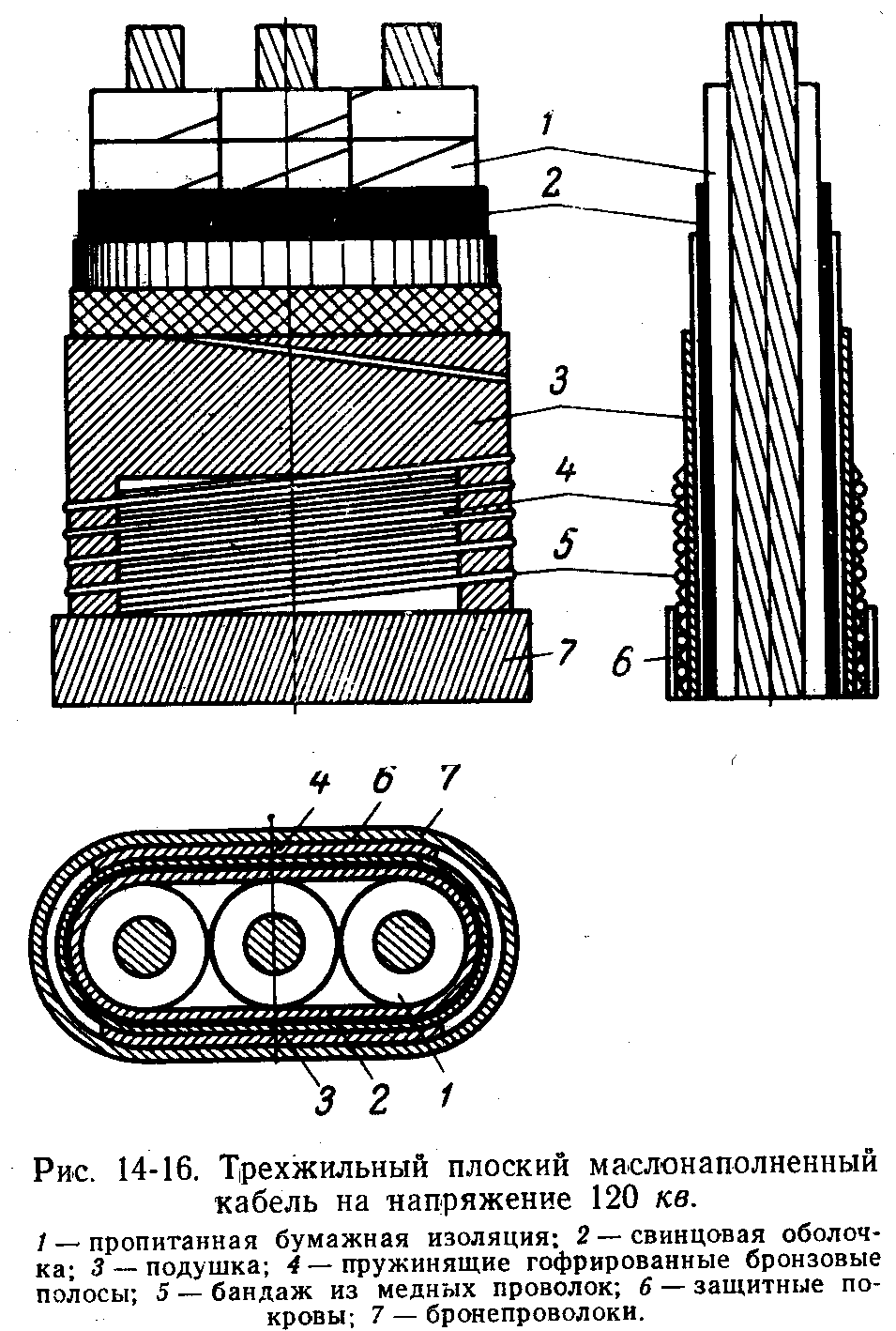

Представляют интерес трехжильные маслонаполненные, кабели плоского типа (рис. 14-16), в которых внутреннее давление поддерживается пружинящими бронзовыми полосами, уложенными вдоль широкой стороны кабеля поверх свинцовой оболочки. Такие кабели не нуждаются во внешнем Подпитывающем устройстве.

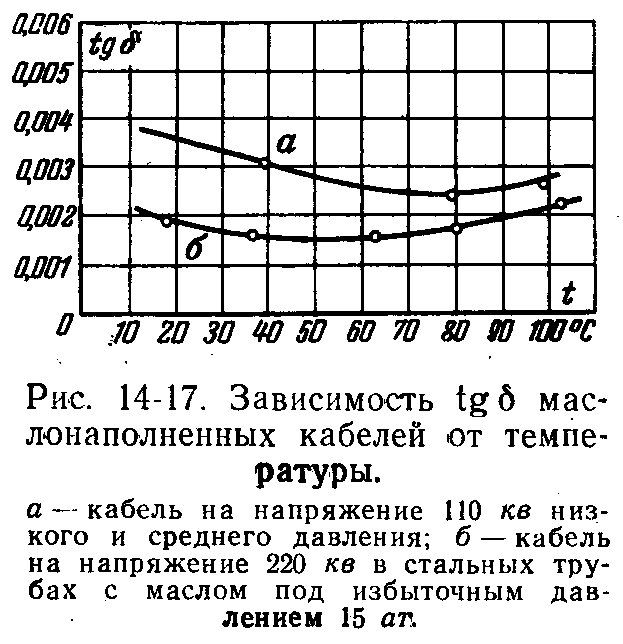

Максимальные Значения tg δ μаслонаполненного кабеля на напряжение 110 кв (низкого и среднего давления) не превышают 0,006, прирост tg δ οри повышении напряжения с 20 до 100 кв не превышает 0,0008. Максимальные значения tg δ κабеля низкого давления при 70 кв и температуре 10-70°С не превышает 0,006, а среднего давления при напряжении 70 кв и температуре 20-75°С не превышает 0,005. Максимальное значение tg δ κабеля низкого и среднего давления при 70 кв и температуре 100°С не превышает 0,007, а прирост tg δ κабеля низкого давления при напряжении 20-100 кв и температуре 10-100°С не превышает 0,0005.
Маслонаполненные кабели на напряжение 220 кв аналогичны кабелям на напряжение 110 кв. Изоляцию этих кабелей выполняют из бумаг различных толщины и плотности. Наиболее тонкую уплотненную бумагу размещают по токопроводящей жиле. По мере удаления от токопроводящей жилы изоляцию выполняют из более толстой бумаги меньшей плотности.
Маслонаполненный кабель на напряжение 400 кв изготовляют с внутренним каналом в жиле (рис. 14-19), Изоляцию кабеля выполняют из бумажных лент толщиной 0,025 мм у токопроводящей жилы и из лент большей толщины в наружных слоях. Поверх изоляции накладывают экран из медных лент и свинцовую оболочку с профилированной внутренней поверхностью, каналы которой служат для циркуляции масла. Затем накладывают упрочняющие ленты, вторую свинцовую оболочку и обычную броню.
Токопроводящие жилы маслонаполненных кабелей высокого давления выполняют круглыми многопроволочными ; На жилу накладывают экран из лент полупроводящей бумаги, изоляцию из специальной кабельной бумаги, экран из полупроводящей и перфорированной металлизированной бумаги и медной ленты, а также две спирали из мягких, медных полукруглых проволок для облегчения затягивания кабеля в трубу. Затем накладывают временную свинцовую оболочку толщиной не менее 2,2 мм, предохраняющую изоляцию кабеля во время транспортировки и хранения. Для пропитки изоляции применяют специальное минеральное масло повышенной вязкости.
С целью повышения влагостойкости кабеля во время монтажа поверх экрана кабеля применяют полиэтиленовые ленты, чередующиеся с алюминиевыми лентами, и медную полукруглую проволоку шириной 5 мм. Под свинцовой оболочкой размещают продольную стальную проволоку для разрезания свинцовой оболочки перед затягиванием кабеля в стальную трубу. Поверх кабеля в длинах, больших, чем 600 м (переходы через водные преграды), накладывают сплошной повив из медных твердотянутых круглых проволок.

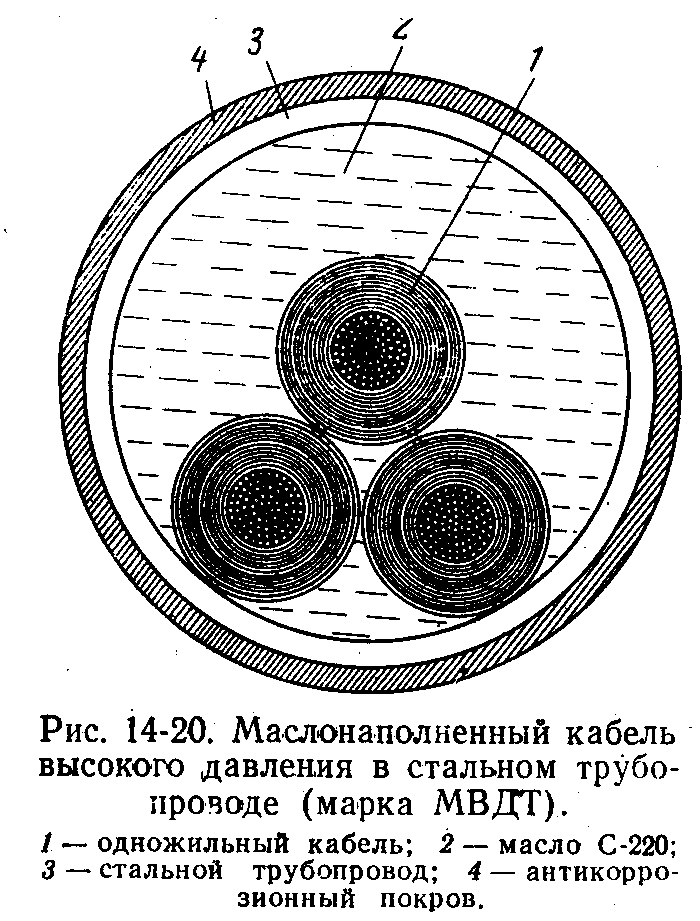

Три изолированные жилы (с экраном и спиралью из проволоки) затягивают в предварительно проложенную стальную трубу, которую затем заполняют маслом под избыточным давлением. Стальной трубопровод для кабелей 110-220 кв имеет диаметр 150-220 мм, для кабелей 500 кв 270-300 мм и толщину стенки 10-12 мм. В зависимости от условий прокладки трубопровод снабжают соответствующими антикоррозионными покровами. На рис. 14-20 приведен разрез маслонаполненного кабеля в стальной трубе. В отличие от линий из маслонаполненных кабелей, пропитанных жидким минеральным маслом, кабельные линии в стальных трубах с маслом под давлением не нуждаются в стопорных муфтах и распределенной по трассе подпитывающей аппаратуре. Подпитку маслом осуществляют от автоматического насосного устройства, располагаемого на одном или обоих концах линии в зависимости от ее длины.
Для улучшения условий компоновки подстанций завод «Севкабель» разработал и производит кабельные вводы в трансформаторы на напряжения 220 и 330 кв, При конструировании кабеля на напряжение 50б кв возникают трудности, обусловленные диэлектрическими потерями в изоляции, возникающими в ней пропорционально квадрату приложенного напряжения. Так, если в кабеле на напряжение 35 кв диэлектрические потери составляют 1,5% потерь в токопроводящей жиле, а в кабеле на напряжение ПО кв 10%, то в кабеле на напряжение 500 кв диэлектрические потери превышают потери в токопроводящей жиле. Увеличением сечения жил нельзя достигнуть требуемой пропускной способности кабеля на напряжение 500 кв, так как с увеличением сечения возрастают объем изоляции и диэлектрические потери. Форсированное охлаждение масла в трубопроводе (путем циркуляции) обеспечивает требуемую пропускную способность кабельной линии 500 кв. Перспективными задачами в области маслонаполненных кабелей являются создание кабеля на рабочее напряжение 750 кв, увеличение пропускной способности кабельной линии на напряжение 500 кв до 1500 Мва, замена бумажной изоляции в кабелях на напряжение выше 500 кв поликарбонатными, полиакрилатными и другими синтетическими пленками с заполнением пустот между ними синтетическим маслом. Такая изоляция обеспечивает tg δ οри рабочих температурах менее 0,001.
Силовые кабели на напряжение 220-400 кв постоянного тока изготовляют с круглыми токопроводящими жилами из алюминия (с сечением по заказу). Изоляцию кабеля выполняют из кабельной бумаги, пропитанной вязкими изоляционными составами (вязкое масло или маслоканифольный состав). С целью увеличений электрической прочности изоляции кабелей постоянного тока высокого напряжения применяют тонкую, уплотненную бумагу не только у токопроводящей жилы, но и под оболочкой. Средняя часть изоляции может быть наложена из бумаги большей толщины. Применение уплотненной бумаги повышает электрическую прочность изоляции на 10-15%. Толщина изоляции кабеля в стальном трубопроводе на напряжение 220 кв равна 18 мм, а на 400 кв 26 мм. Поверх изоляции накладывают экран из перфорированной металлизированной бумаги, свинцовую или алюминиевую оболочку и защитные покровы. С целью повышения надежности кабеля для длительной эксплуатации защитные покровы снабжают слоем поливинилхлоридного пластиката. Общую толщину защитного покрова принимают равной 7,0 мм. На рис. 14-21 приведено сечение силового кабеля постоянного тока на напряжение ±400 кв.
Устройство и применение высоковольтных кабелей с масляным и газовым наполнением
Подземные высоковольтные кабели для передачи электроэнергии используются уже много лет, и за эти годы был разработан ряд различных технологий.
Линии передачи с газовой и масляной изоляцией обладают техническими, экологическими и эксплуатационными характеристиками, которые делают их очень хорошей альтернативой там, где требуется передача высокого напряжения в ограниченном пространстве, например, там, где невозможно использовать воздушные линии электропередачи.
Высоковольтные кабели в Испании на напряжение 400 кВ
Кабельные линии электропередачи с газовой и масляной изоляцией (газо- и маслонаполненные кабели высокого давления) являются безопасной и гибкой альтернативой воздушным линиям и занимают гораздо меньше места, обеспечивая при этом такую же передачу электроэнергии.
Поскольку они практически не влияют на ландшафт, а их минимальное электромагнитное излучение означает, что их также можно использовать вблизи или даже внутри зданий, высоковольтные кабели с масляным и газовым наполнением можно рассматривать для широкого спектра применений.
Магнитная индикация B, которую можно измерить вблизи такой конструкции, очень низкая, намного ниже, чем для эквивалентной воздушной линии. На расстоянии 5 метров от труб она составляет менее 1 мкТл.
Они подходят для обеспечения продолжения подземных воздушных линий, подключения электростанций к электросети или в качестве компактного способа подключения крупных промышленных предприятий к общей сети.
При использовании в кабелях повышенных давлений электрическая прочность кабельной изоляции значительно повышается, а толщина ее и, следовательно, стоимость уменьшаются. Повышенные давления в кабелях с масляным или газовым наполнением создаются внутри изоляции через полую жилу или другие каналы, проходящие вдоль кабеля, а также прикладываются снаружи изоляции, если кабель помещен в стальном трубопроводе.
Строительство кабльной линии с высоковольтными газонаполненными кабелями
В газонаполненных кабелях используется обедненно-пропитанная изоляция, в слое которой находится инертный газ под давлением, обладающий хорошими электрическими характеристиками и высокой теплопроводностью (азот, элегаз и др.). Замещение воздуха азотом или элегазом позволяет избежать окисления изоляции.
По величине давления различают кабели низкого (0,7 — 1,5 ат), среднего (до 3 ат) и высокого (12 — 15 ат) давления. Первые два типа кабелей изготовляются преимущественно трехфазными на 10 — 35 кВ, а кабели высокого давления — однофазными на 110 — 330 кВ.
Одножильные маслонаполненные кабели на 110 кВ выполняются с одним маслопроводящим каналом в центре полой жилы, а на напряжение 500 кВ — с центральным каналом в жиле и каналами под защитной оболочкой.
Конструкция трехфазного маслонаполненного кабеля
Увеличение давления требует упрочнения защитной оболочки наложением на нее укрепляющих металлических лент, которые защищены от коррозии соответствующими покрытиями, а также брони из стальных оцинкованных проволок.
Большой недостаток современной высоковольтной линии, выполненной маслонаполненным кабелем это потребность в весьма дорогостоящей и сложной вспомогательной аппаратуре, как-то: баки питания, давления, стопорные, соединительные и концевые муфты.
Компенсация изменений объемов пропитывающего состава осуществляется с помощью подпитывающих устройств, состоящих из баков питания и бака давления. Баки питания обеспечивают подачу в кабель или отбор из него большого количества масла при малом изменении давления, а бак давления поддерживает давление в кабеле при любом изменении объема масла.
Масло вдоль кабеля перемещается по центральному каналу токоведущей жилы. Кабельная линия делится с помощью стопорных муфт на отдельные секции подпитки.
Наиболее сильным конкуренту маслонаполненному кабелю является кабель с газом под давлением. Газонаполненный высоковольтный кабель по сравнению с маслонаполненным, так как по сравнению с ним требует меньших затрат на сооружение линии, не нуждается в сложной вспомогательной аппаратуре и весьма прост как в установке, так и в эксплуатации.
Устройство трехфазной линии с газонаполненными кабелями
Основным преимуществом газонаполненных кабелей по сравнению с маслонаполненными является простота подпитки кабельной линии газом, возможность прокладки кабеля по крутонаклонным и вертикальным трассам.
Наибольшее распространение газонаполненные кабели получили на напряжение 10 — 35 кВ. При напряжениях 110 кВ и выше газонаполненные кабели по сравнению с маслонаполненными имеют меньшую импульсную прочность, большее тепловое сопротивление. Поэтому эти кабели у нас в стране при напряжениях 110 кВ и выше применяются редко.
В Европейских странах наоборот маслонаполненные кабели под высоким давлением (Oil Filled Cable) применяются реже, чем газонаполненные (Gas-insulated transmission lines, GIL).
Преимуществом газонаполненных кабелей является сравнительно большой запас прочности при аварийном падении давления, что позволяет не отключать их немедленно при падении давления.
Конструкция газонаполненного кабеля
Кабели в стальном трубопроводе с маслом под давлением представляют собой три одножильных кабеля с бумажной изоляцией, пропитанной минеральным или синтетическим маслом (без свинцовой оболочки), которые расположены в стальном трубопроводе с маслом под давлением до 15 ат.
Обычно для пропитки изоляции используются более вязкие масла, а для заполнения трубопровода — менее вязкие масла. Такие кабельные линии в стальных трубопроводах с маслом под давлением применяются на напряжение 110 — 220 кВ.
Изоляция покрыта экраном из металлизированной бумаги или перфорированных медных лент, поверх которых наложено герметизирующее покрытие — полиэтиленовая оболочка, предохраняющая от попадания сырости в кабель при транспортировке.
По герметизирующему покрытию спирально накладываются две-три полукруглые бронзовые или медные проволоки, которые предназначены для облегчения протяжки кабеля в трубопровод, кроме того, они удерживают фазы на некотором расстоянии друг от друга, что улучшает циркуляцию масла и обеспечивают электрический контакт экранов кабеля с трубопроводом.
Стальная труба, позволяющая удержать давление в кабеле, является надежной защитой от механических повреждений. Давление масла на изоляцию передается через полиэтиленовую оболочку.
Переход воздушной линии в кабельную
Слабым местом высоковольтного кабеля являются, обычно, соединительные муфты. Одна из основных задач развития высоковольтных кабельных линий — это создание соединительной муфты, удобной для монтажа и имеющей электрическую прочность, не меньшую, чем кабель.
На концах кабельной линии устанавливаются концевые муфты, а через каждый 1 — 1,5 км линии — соединительные муфты полустопорного типа (препятствуют свободному обмену маслом между соседними секциями трубопровода).
Заданное давление масла в линии поддерживается автоматически действующей установкой, подпитывающей линию маслом при понижении давления и отбирающей избыток масла при повышении давления.
В соединительных муфтах маслонаполненных кабелей осуществляются электрическая связь токопроводящих жил и соединение маслопроводящих каналов кабеля.
Жилы соединяются опрессованием, а непрерывность маслопроводящего канала обеспечивается полой стальной трубкой (сварка или пайка из-за наличия масла недопустимы).
По всей длине муфты накладывается заземленный экран (луженая медная оплетка), а снаружи муфта заключается в металлический кожух.
Кабельная муфта на заполненном маслом высоковольтном кабеле
Кабели в стальном трубопроводе с газом под давлением отличаются от предыдущей конструкции только тем, что вместо минерального или синтетического масла трубопровод заполняется сжатым инертным газом, обычно азотом при давлении порядка 12 — 15 ат. Преимущество таких кабелей состоит в значительном упрощении и удешевлении системы подпитки линии.
Изоляция кабелей подвергается не только длительному воздействию напряжении промышленной частоты, но и импульсных напряжений, поскольку кабели присоединяются либо непосредственно к воздушным линиям, либо к электрооборудованию открытых подстанций и РУ, воспринимающих воздействия атмосферных перенапряжений.
Импульсная прочность маслонаполненного кабеля выше, чем газонаполненного, независимо от величин давлении масла или газа в них. Для каждого типа кабеля пробивное импульсное напряжение может быть увеличено путем уменьшения толщины бумажных лент, т. е. путем уменьшения зазоров между ними. Маслонаполненные кабели или кабели под внешним давлением газа, в которых зазоры в изоляции заполнены пропитывающим составом, имеют наибольшие пробивные напряжения.
Газонаполненные высоковольтные кабели в подземном коллекторе (тунеле), можно легко перемещаться между кабелями, но для этого типа установки почти не требуется обслуживание
Кабельные линии электропередачи с газовой и масляной изоляцией высокого давления уже доказали свою техническую надежность в течение нескольких десятилетий, поскольку они обеспечивают исключительную безопасность в эксплуатации и даже в случае отказа в дополнение к своим очень хорошим характеристикам передачи.
Состояние изоляции кабельных линий в процессе эксплуатации проверяется профилактическими испытаниями, которые позволяют выявить грубые нарушения целости изоляции и дефектов в ней (заземление фаз, обрывы жил и т. п.), а также произвести измерения сопротивления изоляции, токов утечки, угла диэлектрических потерь и др.
Следует отметить, что для изоляции кабельных линий профилактические испытания являются единственным методом обнаружения дефектных мест в изоляции, так как кабельная линия недоступна для осмотра и профилактического ремонта. Поэтому профилактические испытания изоляции кабельных линий должны своевременно выявить дефекты в изоляции кабелей и, следовательно, снизить аварийность сети.
Новая линия предназначена для передачи до пяти гигаватт (ГВт) мощности на систему. Федеральное министерство экономики и энергетики Германии выделяет 3,78 миллиона евро на этот проект развития.
ЛЭП постоянного тока будет основываться на технологии существующей линии передачи с газовой изоляцией (ЛЭП), которая состоит из двух концентрических алюминиевых труб. В качестве изолирующей среды используется смесь газов. До сих пор кабельные линии с газовой изоляцией был доступен только для переменного тока.
Расширение сети электропередач необходимо, если к 2050 году 80 процентов спроса на электроэнергию в Германии будет покрыто за счет возобновляемых источников энергии.
Электроэнергия, вырабатываемая ветряными турбинами на севере страны и у побережья Германии, должна будет транспортироваться в максимально эффективно к центрам погрузки на юге Германии. Для этого лучше всего подходит передача постоянного тока из-за его низких электрических потерь по сравнению с передачей переменного тока.
Развитие сети с использованием технологии передачи высокого напряжения постоянного тока (HVDC) с использованием воздушных линий электропередачи и линий электропередачи постоянного тока с газовой изоляцией, проложенных под землей на определенных участках, может быть реализовано с использованием значительно меньших ресурсов, чем трехфазная технология.
