renault logan снятие обшивки передней двери
Уроки снятия дверной обшивки с двери
Наружные дверные ручки крепятся изнутри
Дверная обшивка передней двери держится на 4-х основных точках+ динамик!
Откручиваем флажок (рычажок, ручку) открытия двери изнутри- держится на одном саморезе.
Поддеваем отвёрткой защитную крышку динамика. Динамик прикручен на 5 точек.
Аккуратненько поддеваем тоненькой отвёрткой серебристую накладку передней ручки- водительской или пассажиркой двери.
Ручка держится на двух точках одна из них потайная (спрятана в подлокотнике)
С торца двери откручиваем саморез- можно приступать к снятию дверной обшивки=)
Отклеиваем от клейкого герметика.
ВСПОМОГАТЕЛЬНОЕ ВИДЕО ДЛЯ НОВИЧКОВ
Дверная обшивка задней двери
С задней дверью (калиткой, воротиной) ВСЁ ГОРАЗДО ПРОЩЕ!
Откручиваем рычажок (ручку) открытия двери изнутри- держится на одном саморезе. Всё аналогично, как и с передними!
Выкручиваем с торца двери один саморез.
Внимание! У кого стоят стекло подъёмники механические- нужно снять ручку.
Снимается она не легко- нужно прижать к себе муфту (пластиковое колечко оно на пружинке) вытащить стопор (стопорная пластина).
Renault logan снятие обшивки передней двери
Как обещал, выкладываю FAQ по снятию передней карты двери.
Нам потребуются:
— отвертки «Torx» (звездочка) T20 и длинная T30;
— маленькая плоская отвертка;
— пластиковая карточка.
Приступим. Снимаем треугольник и накладку ручки, см. на фото:
Снимаем треугольник, отщелкнув клипсу и осторожно отщелкнуть внутренние (2) защелки:
Клипсу (3) можно сломать или аккуратно поддеть маленькой отверткой, в любом случае её назначение — упростить сборку, а не закрепить элемент.
Сняв треугольник, с помощью плоской отвертки либо плоскогубцев снимаем металлическую скобу, не забываем придерживать её снизу пальцем, чтобы потом не пришлось её искать в корпусе двери:
Далее с помощью пластиковой карты (кто хочет может использовать отвертку) снимаем накладку ручки двери. Теперь мы готовы к снятию карты двери.
Выкручиваем болты как показано на фото:
Также примерно показаны клипсы, на которых держится карта двери.
Слегка раскачивая и приподнимая вверх, тянем карту на себя. Клипсы не должны, но могут сломаться — это не страшно, подходят от других машин.
Количество клипс на одной карте — 8 штук. Завод может забыть несколько, но не забудьте их пересчитать.
Сбор производим в обратной последовательности.
На десерт — посадочное место для динамика (размеры см. здесь).
Renault Logan 2014, двигатель бензиновый 1.6 л., 82 л. с., передний привод, механическая коробка передач — автозвук
Машины в продаже
Renault Logan, 2012
Renault Logan, 2008
Renault Logan, 2014
Renault Logan, 2012
Комментарии 23
Динамик логан 2 и ларгус одинаковые кто знает?

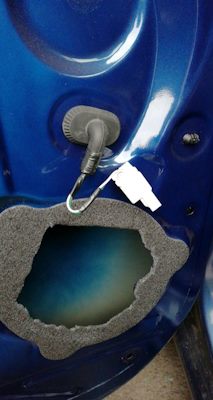

Вопросик про заднюю дверь. Что за разъемчик? Машина шла без музыки
Это штатная аудиоподготовка, колонок не было.
Вот и у меня колонок не было. Спасибо!
привет, не подскажешь номер болтов под цифрой 1 или 3(они одинаковые) нужен артикул. а то потерял болтик один когда колонки ставил
Добрый день… а можно чертеж если он еще остался… спасибо… snyarmolik@yandex.ru
Я б не говорил так критично «до металла». Лак трет, не более, а после шумки эта проблема уйдет.
Думаю, что это от состояния дорог зависит.
В старом логане она была съемной, у нас она часть карты двери — несъемная.
В книжечке от моей машины написано что ее отверткой поддеть можно и она сьемная может вы ошибаетесь
Когда снимал карты дверей специально проверял — карта единая литая.
А в книжках, как я уже писал, издательства много схалтурили и повставляли инфы от старой модели.
Когда разбирал у себя, обратил внимание что в качестве аудио-кабеля использован обычный многожильный с тонкой пвх изоляцией (видно на последнем фото — белая калоша с двумя проводами). Предположу, что либо в резиновой гофре либо на разъеме в гофре (у нас жгут в дверной гофре прерывается разъемом, он прикреплен к кузову на защелки и спрятан в гофру, идущую к двери) кабель перебит/перекручен. Учитывая, что кабель в жгуте идет внатяг, то когда холодно пвх дубеет — контакта в перебитом месте нет, пвх нагрелся, расслабился контакт появился.
Советую по морозу открутить карту, только пистоны не переломать (либо снять карту на прогретой машине, дать ей остынуть), отключить от магнитолы и прозвонить /проверить сопротивление на проводах к колонкам, при этом колонку отключить, а провод где включается колонка перемкнуть. Мерять соответственно на разъеме на магнитоле, предварительно отключив разъем от магнитолы. Если сопротивления вообще не будет даже близкого к нулю — в кабеле разрыв. Либо на гарантию, либо самому менять (что нравится).
Снятие и установка обивки передней двери Renault Logan 2004-2015
Вам потребуется ключ TORX Т20.
1. Снимите внутреннюю ручку привода замка передней двери (см. «Замена внутренней ручки привода замка передней двери» ).
3. Выверните винты крепления обивки на подлокотнике.
5. Отсоедините обивку от панели двери, преодолевая усилие ее пластмассовых пистонов, выведите из отверстия обивки кнопку блокировки замка и снимите обивку с автомобиля.
Обивка двери (вид с обратной стороны) прикреплена к панели двери одиннадцатью пластмассовыми пистонами.
Поврежденные пистоны замените новыми, вынув их из кронштейнов обивки.
6. При необходимости снимите подлокотник, вывернув семь винтов его крепления с обратной стороны обивки.
7. Установите обивку передней двери и все снятые детали в порядке, обратном снятию.
Как снять обшивку двери на Рено Логан: передней, задней + фото и видео
Прошли голодные годы в нашей стране, и сегодня, автомобиль уже не является только атрибутом роскоши и символом достатка, и воспринимается как неотъемлемая часть нашей жизни – и не важно, есть у вас собственный «железный конь» или вы предпочитаете услуги такси. Самыми популярными на рынке неизменно являются автомобили среднего ценового сегмента, а потому, именно владельцами таких «лошадок» исписаны большинство форумов автомобилистов. Далее, в статье пойдет речь о излюбленном россиянами французе «Renault Logan», а если точнее, способах самостоятельно сменить обшивку его дверей.
Оглавление:
Как снять обшивку передней двери на Рено Логан
Обшивка с передних дверей снимается несколько сложнее, чем с задних, поэтому, рассмотрим сперва их.
Для всех действий нам понадобится:
Теперь, непосредственно к порядку действий:
Откручивание болтов передней двери Рено Логан
Снятие динамика с передней двери Рено Логан
Снятие обшивки с передней двери Рено Логан
Обычно, если были скручены все болты, то верхняя часть пластины снимается без особых затруднений, чего не сказать о нижней. Основная часть держится на пистонах, и для того, чтобы снять ее, придется прикладывать большие усилия – но не переусердствуйте — можно повредить крепежный пистон.
Снятая обшивка с передней двери Рено Логан
В целом, на этом процесс снятия обшивки с передней двери завершается. Теперь, можно проводить различные виды «тюнинга» — от монтажа новой аудио системы, до установки шумоизоляции.
Подробнее о процессе снятия передней двери на Renault Logan можете посмотреть в видео:
Одной из самых популярных услуг у российских автолюбителей является установка шумоизоляции. Процедура ее монтажа не отличается сложностью, и может быть по силам даже для начинающего автомобилиста. Последовательность действий, здесь, примерно следующая:
Шумоизоляция передней двери на Рено Логан
Как снять обшивку задней двери на Рено Логан
Для того, чтобы снять обшивку с задних дверей, во многом будет достаточно прочесть главу посвященную разбору передней двери, поскольку они имеют схожее строение. Основным отличием можно назвать лишь наличие элементов дополнительного декорирования.
Порядок действий при ремонтных работах будет примерно следующий:
Снятие ручного стеклоподъемника с задней двери Рено Логан
Напомним, что общее число фиксирующих пистонов не превышает девяти. Так же, для того чтобы снять обшивку с задних дверей необходимо провести отключение разъемов.
Снятие задней обшивки двери на Рено Логан
Реже возникают трудности при снятии рукоятки с дверей. При внимательном рассмотрении, как правило, становится очевидной простота устройства и функционирования рукояти или ручки стеклоподъемников у автомобилей фирмы Рено.
Основным элементом корпуса стеклоподъемника является подпружиненное кольцо, выполненное из пластика. При сдвижении этого кольца немного в ту или иную сторону, откроется одна из основных металлических деталей, представляющая собой нечто вроде скобы. Для того чтобы снять рукоятку, потребуется лишь с помощью небольшого усилия раздвинуть усики этой скобы.
Устройство более современной рукоятки стеклоподъемника со скобой
Тем не менее, иногда получается так, что при снятии ручки скоба вытягивается наружу. Чтобы исправить это недоразумение, потребуется стандартная отвертка, умело управляясь с которой можно установить ее обратно даже не повредив пластик.
Однако, в старых моделях – выпущенных в промежутке 2005-2007 года, были установлены дверные ручки без этого механизма. В этих моделях, для снятия ручки достаточно лишь хорошенько потянуть ее на себя, но следует быть очень осторожными – у старых моделей элементы дверных ручек очень хрупкие и часто ломаются в процессе демонтажа. Поэтому, перед проведением ремонтных работ, в которых предполагается снятие обшивки с задних дверей на автомобилях 2005-2007 годов выпуска рекомендуется заранее приобрести зарекомендовавший себя клей и, на всякий случай, новую запчасть.
Подробнее о снятии обшивки задней двери с Renault Logan можете узнать из видео:
Установка динамиков двери на Рено Логан
Одной из самых частых причин, по которым снимают обшивку с дверей на «Renault Logan» является желание и возможность установить новую аудиосистему.
В модели 2014 года в передних дверях имеются стандартные пятидюймовые отверстия для монтажа динамиков. Они располагаются в переднем нижнем углу, чуть ниже рукоятки стеклоподъемника. Благодаря универсальным габаритам, устройство устанавливается без особых затруднений – исключением может стать ситуация, при которой возникают сложности с подключением проводов, которые не заведены в дверь. Чтобы установить динамик большего размера, потребуется особый переходник с прибором диагностики.
Отверстие под динамик в передней двери Рено Логан
Для работ потребуется:
Инструкция по установке выглядит следующим образом:
Заключение
Таким образом, были рассмотрены основные способы и нюансы снятия обшивки с дверей «Renault Logan», обозначена специфика старых моделей 2005-2007 годов и рассмотрены основные причины проведения данной операции. Было убедительно доказано, что по своему характеру, все проведенные работы недостаточно просты и доступны даже начинающим автомобилистам, не имеющим опыта в ремонтных работах или тюнинге.
Снимаем обшивку задней и передней дверей на Рено Логан самостоятельно
В седане Логан, выпущенном фирмой Автофрамос, наружные дверные ручки крепятся изнутри. Чтобы их заменить, нужно снимать обшивку. Также её снимают, чтобы починить стеклоподъёмник, или, например, чтобы решить проблемы с проводкой. То, как снять обшивку задней двери Рено Логан, мы рассмотрим в завершении. А начнём, как обычно, с двери водителя.
Ниже видео на тему снятия обшивки дверей на Рено Логан!
Обшивка передних дверей (после 2009 года)
Число точек крепления будет равно 4, если не считать штатный динамик.
Точки крепления передней обшивки
Итак, обшивка держится на 4-х саморезах и на одном динамике. Нужно будет выкрутить все саморезы, для чего понадобится ключ Torx.
Типоразмер шляпок саморезов – T20 и T25. Также понадобится плоская отвёртка, обёрнутая скотчем. Но лучше заменить её монтажной лопаткой (если имеется).
Перед тем, как снять обшивку на двери Рено Логан, найдите все точки крепления. Чтобы добраться до точки 2, требуется снимать пластиковую накладку. Рассмотрим, как это выполнить.
Убираем декоративный элемент
Сначала берём отвёртку, чтобы поддеть накладку сверху. Дальше идём по направлению вниз, стараясь не сломать заклёпки.
На финальном шаге просто отводим накладку наружу. Два крючка при этом выводятся из пазов (см. фото).
Напомним: лучше было действовать отвёрткой, обёрнутой скотчем.
Снимаем динамик
Снова при помощи отвёртки открепляем пластиковый элемент, который называется «накладка динамика». Саму накладку удерживают 5 заклёпок.
Долой ещё одну накладку
Дальше появляется доступ к саморезам. Их выкручивают ключом T20.
Сам динамик аккуратно вынимают из двери и сразу отключают его клеммы. Главное – не перепутать эти клеммы при повторном включении.
Подводим итог
Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан:
Как снять раковину
На последнем шаге саму обшивку (карту) будет легко удалить. Она удерживается 11-ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.
Вместо заклёпок, выпускаемых фирмой Рено, подходят пистоны ВАЗ, которыми крепится обшивка в Приоре. Можете запастись ими заранее (потребуется купить 2-3 шт. максимум).
Обшивка любой двери (до 2009 года)
Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T25. Приступаем к демонтажу:
Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан:
Передняя дверь без накладки
В задних дверях никаких корзин нет. И значит, удалять ничего не надо. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов.
Есть одна хитрость: если в задней двери присутствует динамик, то его отключают, когда обшивка уже снята. То же касается двух разъёмов, закреплённых на торцевой части карты сзади.
Обшивка задних дверей (после 2009 года)
Прочтите всё, что сказано в предыдущей главе. Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.
Обшивка передней и задней двери
Первым делом попробуйте снять рукоять стеклоподъёмника, если она есть. Точки крепления обшивки (карты) аналогичны тем, что уже рассмотрены. Их число равно трём.
Перечислим ещё раз, где искать саморез:
Третья точка крепления – это накладка над собачкой. Как видите, всё элементарно. Число пистонов на задней двери равно 9-ти.
Надо будет отключать разъёмы – не забудьте об этом. Мы рассмотрели, как снять обшивку на задней двери Рено Логан.
Динамик и ещё два разъёма
Всё же, разберёмся с рукояткой
Рукоять или ручка стеклоподъёмника у фирмы Рено устроена просто. Есть пластиковое кольцо, которое подпружинено. А если его сдвинуть, можно увидеть металлическую деталь.
Устройство рукояти, современная версия
Эта деталь, то есть скоба, как раз и удерживает всю рукоять. Если два усика раздвинуть (см. рис.), рукоять легко снимется.
Кое-кто умудряется вытянуть скобу наружу. Используют обычную отвёртку и при этом даже не повреждают пластик. Кстати сказать, в авто первых лет выпуска (2005-2007) установлены ручки без скоб. Можете снять такую ручку, просто потянув её на себя. При этом сама деталь обычно ломается. Запаситесь клеем или новой запчастью.
Детали из каталога Рено:
