Сравнение светодиодов CREE XM-L T6 и CREE XM-L U2

Благодаря универсальным свойствам, сверъхяркие светодиоды получили широкую популярность во многих отраслях. Они используются при подсветке рекламных конструкций, зданий, дорожных указателей и знаков, отдельных частей интерьера, при тюнинге автомобилей и многом другом.

Светодиоды CREE
Сверъхяркие светодиоды, разработанные на основе карбида кремния и нитрида галия, имеют длительный срок службы, низкое энергопотребление и не содержат в своем составе вредных веществ. Такие светодиоды чаще всего используются для подсветки автомагистралей, пешеходных и подземных переходов. Так же их используют в прожекторах, светильниках, уличных фонарях и ручных фонариках.

Из сравнения характеристик этих двух светодиодов мы видим, что светодиод CREE XM-L U2 при тех же габаритных размерах, одинаковом рабочем напряжении и потребляемой мощности, обеспечивает несколько больший световой поток, чем светодиод CREE XM-L T6, при этом же диод Cree T6 является на данный момент самый оптимальным вариантом по соотношению цены и светоотдаче. Фонари на диоде Cree XML T6 являются самыми популярными в недорогих фонарях. В настоящее время в более новых моделях брендовых фонарей уже используются XML2 U2, XM-L2 U3 и даже новейший диод HI V2.

Самые популярные модели фонарей на нашем сайте, выбери и нажми на картинку:

Источник

Фонарь на Т6 или L2

Комментарии 62

А какой сейчас мощнее чем Т6 есть? хочу взять себе налобный для рыбалки, а то мой старый Q3 уже под устал))))

Ищите фонарик на Светодиоде cree xpl у него КПД повыше

Кроме кпд, может, еще что-то есть в характеристиках?)

Полно всего. Предлагаю изучить даташит на сайте производителе. Cree.com

А то, что эти диоды для несколько разных задач относительно рефлекторов, радиаторов? Размер картриджа разный? Засветка и бимшоты абсолютно разные? И я не скажу, что хпл лучше хмеля)))

Имею три их
Мал, мала, меньше… Все светят ярко (по моим ощущениям)
«Кроха» — всегда со мной. Остальные — по потребности.
По поводу «далеко-и-дальше» не особо заморачивался.

купил как-то фонарик, он светил на полтора километра и продолжал работать погружённый в лужу, глубже не нашлось, но для подсветки подкапотного пространства не очень удобно, поменялся на фонарик попроще.

T6 — это бин, код, группа. Т6 — говорит об отдаче светодиода в люменах. Так вот: в даташите на светодиод Cree XML бин Т6 существует и указывает на то, что светодиод например на токе 2000 мА отдаёт 692 люмена.
А вот L2 — это уловка. Такого бина не существует. Не существует даже у светодиодов Cree XM-L2 — это вторая генерация XML, более продвинутая. Либо в описании фонаря подразумевается, что в фонаре установлен светодиод Cree XM-L2, без указания бина. Если не верите — зайдите на оф. сайт корпорации Cree www.cree.com/LED-Componen…nd-Modules/Products/XLamp, скачайте и почитайте техническую документацию по любому интересующему вас светодиоду

Это все для них — тлен))) А Зебра — для гиков)))

У меня большой на Т6, маленький на L2, практически не чем не отличаются, только у L2 размер квадрата меньше.

В Т6 3 батарейки, в q5 одна.

на трёх ватах (3w) у вас светодиод t6 мощностью 10w светит ярче, чем светодиод q5 (5w)?
Странно, но у меня не так. И фонарей этих с десяток у меня побывало.

Яркость вроде в люменах измеряется, а не в ваттах.

Всё верно. Но посмотрите даташит светодиодов. Может тогда станет яснее)

И тем не менее.Может у него оптика получше.

конкретно говорю об фонариках на источнике питания 18650…
если рассматривать случай на 3-х батарейках ААА х1.5V (а по факту в новых батарейках напряжение 1.7V) конечно получается чуть больше мощности…
то тут и т6 и q5 будут светить ярче, чем на батарейке 18650… нужно сравнивать…
но т6 в любом случае нет смысла брать!) хмл2 тогда.
на фонаре т6 пятно больше. но тусклее*( оптика у диодов и у фонарей разная. светодиод т6 больше, сам фонарь больше, линза на фонаре больше. но пятно чуть тусклее чем на q5)
xml2 мне нравится больше всего, но он у меня без линзы. а в отражателе. Не имел полной возможности сравнивать. Но он ярче всех, вышеперечисленных)

Нсть какие то силовые диоды в маленьких фонариках, но найти не могу

Источник

LED TEST: 10W Cree XP-L vs 10W Cree XM-L2

Сравнение яркости двух светодиодов Cree XP-L (V4-3D) и Cree XM-L2 (T6-3C) и Галогенки 55 Вт..
По заявлениям производителя новый светодиод XP-L имеет яркость не уступающую его большему брату XM-L2, при меньшем размере самого чипа, 3х3 мм против 5х5 мм. Я решил на деле проверить сколько света дает каждый из этих двух светодиодов при разных токах. Для измерения силы света я использовал китайский люксметр, возможно он и не супер точный, но мне и не нужна сверх точность, главное сравнить между собой два светодиода. Чтобы внешнее освещение не засвечивало датчик люксметра и не искажало показания, я прикрутил этот датчик полуметровой трубке от пылесоса, которую тщательно отмыл от пыли и грязи))) Источником питания для светодиодов послужий лабораторный блок питания с возможностью регулировки и ограничения именно силы тока.

Если кому надо, ссылки на продавца на Алиэкспрессе есть в описании под видео на ютубе. (Cree XP-L и Cree XM-L2)

ОПИСАНИЕ СВЕТОДИОДОВ ВЗЯТО С САЙТА ПРОИЗВОДИТЕЛЯ:

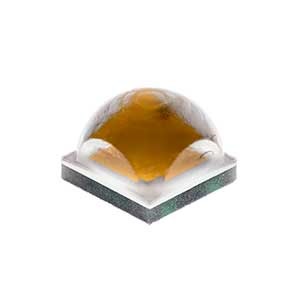

Cree XP-L (V4-3D)
XP-L LED XLamp® является первым коммерчески доступным одно-кристальным светодиодом обеспечивающим невероятную эффективность до 200 лм / Вт при 350 мА.

Размер: 3.45 х 3.45 (мм х мм)
Максимальная ток: 3 А
Максимальная мощность: 10 Вт
Световой поток: 1226 лм при 10 Вт
Прямое напряжение: 2.95 V
Угол обзора: 125 градусов
Биннинг: 85 ° C, ANSI
Тепловое сопротивление: 2.5 (°С/Вт)

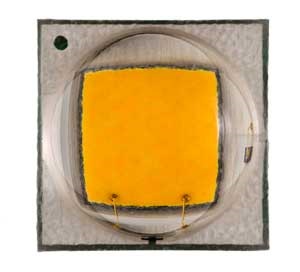

Cree XM-L2 (T6-3C)
Построенный на SC³ платформе, XLamp XM-L2 LED обеспечивает до 20% больше света и люмен на ватт и удваивает люмен за доллар в сравнении с оригинальным XM-L чипом. XM-L2 LED предлагает уникальное сочетание высокой эффективности и высокой светоотдачи при высоких токах, обеспечивая беспрецедентные 1198 люмен при 116 люменах на ватт эффективности при 3 А, 25 ° C.

Размер: 5 х 5 (мм х мм)
Максимальная ток: 3 А
Максимальная мощность: 10 Вт
Световой поток: 1052 лм при 10 Вт
Прямое напряжение: 2,85 V
Угол обзора: 125 градусов
Биннинг: 85 ° C, ANSI
Тепловое сопротивление: 2.5 (°С/Вт)

Honda Civic 2008, 140 л. с. — тюнинг

Машины в продаже

Комментарии 58

На алике разве оригинал?

как настраивал по драйверу? у меня три диода последовательно, соответственно 3х3=9 В, при 9 В больше 1,5А не могу подать, только с повышением напряжения, при подаче 2А уходит в синеву, радиатор сильно греется

Я настраивал по характеристикам и даташитам. У тебя какие светодиоды? Если в синеву отдают и сильно греются, значит уже на запредельном токе работают светодиоды.

На 2А начинают синеть, может охлаждения мало? Какая рабочая температура радиатора должна быть? У меня при 2а 52 градуса

XP-L до 85 градусов вообще по заводским тестам должны спокойно работать. Может подделка попалась?

так 85 это температура диода вроде, а на радиаторе температура по любому ниже, особенно если передача тепла от диода на радиатор не самая хорошая.

ну да, 85 это температура до которой производитель гарантирует заявленные характеристики светодиода (время наработки на отказ, цветовую температуру, CRI, и т.д.). На радиаторе может быть все что угодно в зависимости от того как и чем отводится тепло от светодиода, при 52 гр на радиаторе на светодиоде может быть как 70 так и 150 градусов, лучше замерять на светодиоде, непосредственно на кристале!

Я вот так делал измерения температуры:

Незнаю даже, надо пробовать. Я вот хотел такие заказать и протестировать: alipromo.com/redirect/cpa…2x7zsosvwq47wqy5q22pultp/ (тут китайцы прям с моих самоделок содрали, только более компактно сделали)
Они поинтереснее будут чем по твоей ссылке, у твоих там светодиоды CREE-XM-L2, а у тех что я хочу CREE XHP50. Но единственное что я думаю об этих лампах, так это то что их лучше ставить в линзованую оптику, в обычной рефлекторной мне кажется они не попадут нормально в фокус и будут светить как колхозный ксенон.

что то ссылочки не вижу на твой вариант. вот бы бесплатно потестить в рефлекторной оптике)

да помощнее получается твой вариант и подороже) в принципе то от галогенки в плане геометрии источника света не сильно отличается, на мой взгляд. нить у галогенки примерно также расположена как два диода. так что должны норм светить в любой оптике.

Светодиоды от галогенки очень сильно отличаются в плане геометрии, у галогенки свет идет на все 360 градусов, у светодиодов (как в примере) максимум на 200-240 градусов и то с уменьшением яркости при увеличении угла. У галогенки источник света тоненькая нить в милиметр толщиной и около 5 мм высотой, именно под этот источник сделан отражатель. Светодиодам в этих лампах очень далеко до такой геометрии.
Я когда сам делал такие лампочки, тоже думал что если приблизительно диоды ставить там где нить накала, то будет все круто, на практике оказалось что даже 1 милиметр играет роль, даже мини смещение от центра фокусировки уже конкретно портит всё. И даже если светодиод с одной стороны лампы идеально попадает в фокус, то противоположный светодиод уже сильно выходит от центра фокуса из-за толщины самого светодиода и теплопроводящей трубки между ними. В рефлекторной оптике такая ошибка уже приведет к тому что могут быть засветы выше светотеневой границы и соответственно будет хуже светить на саму дорогу и слепить других водителей. В линзованой оптике даже если немного не попадет в фокус то тут только освещение дороги чуть пострадает, но хоть слепить не будет, так как шторка в линзе в любом случае сделает свое дело.

убедительно) хочется чтобы лампочки служили вечно как светодиоды) тогда как обычно поставлю koito whitebeam 3)

у меня китайский галогенки 55w за 3 бакса уже два года работают в ближнем)))

Koito светят гораздо эффективней обычных галогенок

приобретал Koito, в связи с чем не соглашусь в лицо лампе смотреть сложно, а эффекта на дороги очень мало по сравнению с другими галогенками, поэтому убрал их нафиг.

убедительно) хочется чтобы лампочки служили вечно как светодиоды) тогда как обычно поставлю koito whitebeam 3)

…и по поводу вечности, …китайцы очень любят выжимать из светодиодов и драйверов питающих их все соки, чтоб стоило оно дешевле в производстве, а светило как что-то дорогое, поэтому вполне возможно что те лампы по ссылкам могут не прожить тоже долго! Да и очень много вопросов оставляет охлаждение в видео какихто лент меттелических, хотя лампы конечно интересные))

Источник

Что лучше xml t6 или xml l2

Сравнение светодиодов CREE XM-L T6 и CREE XM-L U2

Cветодиод CREE XM-L
Представитель мощных (10 Вт) светодиодов для фонарей и стационарного освещения. При токе в 3 А, способны отдавать до 900 Лм светового потока. Максимальный световой поток для XM-L находится в пределах 618 – 1008 Лм (в зависимости от бина яркости). Яркостные бины это модификации светодиода, отличающиеся в основном яркостью, иногда оттенком при сравнении. У светодиодов XM-L бины бывают (в порядке возрастания яркости): S6, T2, T3, T4, T5, T6, U2, U3.

Характеристики светодиода CREE XM-L T6:
Габаритные размеры: 20 х 5 мм
Рабочее напряжение: 2.9 – 3.5 В
Рабочий ток: 700 – 3000 мА
Потребляемая мощность: 3 – 10 Вт
Световой поток: 280 – 1200 Люмен
Угол светового потока: 120 градусов
Цветовая температура: 5000 – 8300 К

Характеристики светодиода CREE XM-L U2:
Габаритные размеры: 20 х 5 мм
Рабочее напряжение: 2.9 – 3.5 В
Рабочий ток: 700 – 3000 мА
Потребляемая мощность: 3 – 10 Вт
Световой поток: 300 – 1400 Люмен
Угол светового потока: 125 градусов
Цветовая температура: 5000 – 8300 К
