Разнообразие видов мансардных крыш: их особенности относительно друг друга
Отправим материал на почту
Сегодня в статье рассмотрим темы – виды мансардных крыш. Расскажем, чем эта кровельная конструкция отличается от других, и почему она получила такое название. Из каких элементов крыша сооружается, какие материалы для этого используются, какую конструкцию выбрать, если уже есть определённые идеи использования мансарды. А также обозначим основные операции монтажного процесса, касающихся возведения крыши той или иной разновидности. Разберетесь в представленной информации, будете себя уверенно чувствовать при разговоре с представителями подрядной компании и архитекторами, которым доверили создание проекта дома с мансардой и его строительство.
Что такое мансардная крыша
Необходимо в первую очередь обозначить, что мансарда частного дома – это помещение, расположенное под кровлей. То есть его пространство не разделено перекрытием на комнату и чердак. Получается общее пространство, которое от улицы ограждено только крышей.
А значит, любая кровельная конструкция, соответствующая данному конструктивному наполнению, может считаться мансардной.
Разновидности мансардных крыш
Наверное, надо обозначить, что под любой кровельной конструкцией можно организовать мансардное помещение. И это в независимости от ее формы и размеров. Поэтому любые конструкции крыш можно использовать в качестве мансардных. Поэтому рассмотрим их по отдельности.
Односкатная крыша
Чисто конструктивно это скат, который упирается своими краями на стены дома, возведенные разной высоты. Именно разность высот и определяет угол наклона ската. Сама конструкция собой представляет два бруса мауэрлата, расположенные на разных стенах, на который упираются стропильные ноги. Если дом возведен из бревен или брусов, то верхний венец строения используется в качества мауэрлата.
Односкатная крыша – не самый лучший вариант, хотя самый простой и малозатратный. Многое будет зависеть от угла наклона. К примеру, на верхнем фото показан вариант с очень крутой кровлей. Под ней внутреннее пространство мансарды сужается к нижнему краю системы. И во многих случаях его использовать сложно. И хотя дизайнеры предлагают разные варианты, но решение проблемы может оказаться дорогим.
Поэтому, если принято решение сооружать мансардную крышу в один скат, то предварительно надо продумать эффективность использования пространства мансарды. На фотографии ниже показано, как правильно строить односкатную крышу, чтобы под ней осталось много пространства, которого бы хватило использовать помещение в полной мере.
Строительство односкатной крыши мансардного типа достаточно простое. Для этого требуется всего лишь несколько стропил, которые укладываются на стены с шагом 1,0-1,2 м. Между ними закладывается теплоизоляционный пирог из утеплителя, паро- и гидроизоляционных слоев. Если правильно провести утепление крыши, то это гарантия снижения тепловых потерь до минимума. А это не только комфортные условия проживания в мансарде, но и значительная экономия потребления энергоносителей, затрачиваемых на отопление дома.
Двускатная
Еще одна традиционная разновидность, сооружение которой не составляет большого труда и значительных затрат. Это два ската, стыкуемых верхними краями на коньке. Нижними краями стропильная система упирается в мауэрлат.
Этот вариант лучше предыдущего хотя бы только по одной причине – возможность увеличить пространство под крышей максимально. Особенно, если продлить стены дома хотя бы в половину второго этажа. А уже на них устанавливать саму кровельную конструкцию.
Но не все дома с мансардой строятся по типу здания на фото выше. Нередко архитекторы предлагают классические конструкции. То есть крыша стропильной системой упирается в стены, возведенные до верхнего уровня первого этажа. И здесь придется столкнуться с теми же проблемами, как и с крутой односкатной крышей, в местах ее стыка с перекрытием строения. Узкие участки сложно эксплуатировать. Поэтому дизайнеры чаще предлагают там установить места хранения. Но даже такой вариант иногда не спасает.
Надо отдать должное классике жанра, предпочтение все чаще отдается ей. То есть внешний вид здания для многих предпочтительнее, чем эксплуатация полного пространства мансардного помещения. На фотографии ниже показан дом с мансардой под классической двускатной крышей. Обратите внимание, как можно сформировать проемы: оконные и дверные. Особое внимание фронтону, где чаще и устанавливают окна. Но если подойти к решению оригинального внешнего вида двускатной мансардной крыши, то можно организовать рядом крытый балкон. Вот здесь и сыграет свою роль фронтон, где обустраивается входная дверь.
Добавим, что мансардные крыши в два ската могут быть симметричными и асимметричными. Последний вариант встречается на просторах России нечасто. Но такие крышные модели в плане организации пространства под ними очень привлекательны, и для них можно выбрать практически любую идею использования мансардного этажа. Особенно, если пологий скат возведен на стене второго этажа. Пол кровельной конструкцией получается практически полноценная комната с большим удобным объемом.
Вальмовая

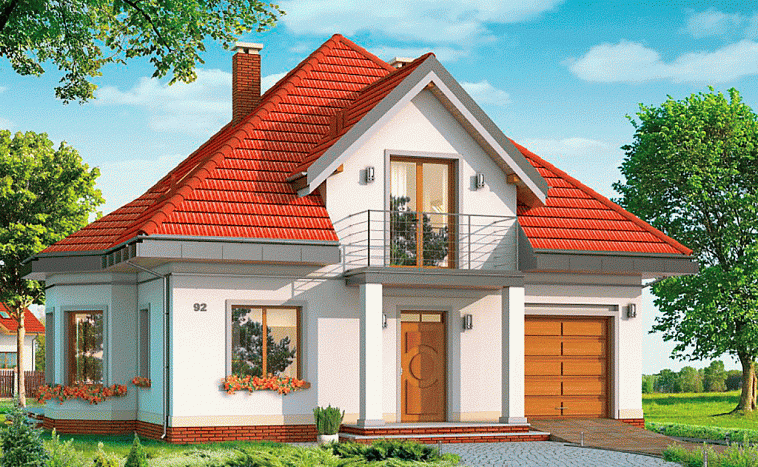

Эта разновидность одна из самых красивых крыш домов с мансардой. Она в первую очередь эргономична, хорошо вписывается в ландшафтный дизайн любого типа. При этом сама конструкция хоть и сложная в сооружении, но под ней образуется большое пространство. Особенно в этом плане надо отметить полувальмовый вариант.
На таких крышах обычно устанавливают мансардные окна. Для многих конструкций это единственный вариант организовать на мансарде дневное освещение. Хотя сегодня все популярнее становится разновидность оконных проемов, выдвижного типа. Они удобны тем, что чисто конструктивно это окно, но если его открыть, то получается своеобразный балкон.
Видео описание
В видео можно увидеть мансарду под вальмовой крышей:
Полувальмовые крыши, конечно, смотрятся более презентабельно, чем все остальные. В этих конструкциях есть возможность поэкспериментировать. К примеру, организовать небольшой балкон, как зону отдыха. Или сделать открытую террасу. Вариантов много, главное правильно сформировать задуманное в плане эстетичного внешнего вида, плюс функциональности дополнительной части. То есть балкон не должен быть просто элементом архитектуры. Он должен стать полноценной эксплуатируемой зоной.
Многощипцовая
Наверное, трудно сказать о популярности этой разновидности кровельной конструкции. Сама по себе крыша сложна в сооружении. Она требует большого количества стройматериала, отходы их значительны. Особенно кровельного покрытия. Но у этой крыши есть один большой плюс – она своими щипцами разграничивает помещение на несколько зон, которые можно организовать под разные назначения. И хотя с другими кровлями сделать это тоже несложно, многощипцовая в этом плане проще.
При этом надо добавить, что каждая зона будет иметь свой собственный проем в виде двери или окна. А значит, не надо будет устанавливать мансардные окна, которые стоят недешево.
Шатровая
Это еще одна четырехскатная крыша с мансардой. Состоит она из четырех одинаковых скатов с формой равнобедренного треугольника. Встречаются такие разновидности кровель редко. Все дело в сложности организации пространства под ней. Со всех сторон скаты образуют у перекрытия зоны, которые практически невозможно использовать. То есть под такой кровлей мало полезной площади.
Но, как показывает практика, если есть возможность использовать подкровельное пространство под жилое помещение, то даже под шатровой крышей его организуют. Ведь главное – провести утепление кровельного сооружения и создать условия для жития. Одно из них – естественное освещение. На фото ниже как раз такая мансарда показана. Обратите внимание, как удачно вписался в архитектуру дома балкон, который в основном исполняет функции оконного проема.
Купольная и арочная
Наравне с мансардной вальмовой крышей купольная одна из самых оригинальных. Но она и одна из самых сложных в сооружении, потому что стропильные ноги – это не цельный пиломатериал в виде доски или бруса. Это сборный из нескольких кусков и частей элемент, который формирует скругленную конструкцию кровли. Поэтому мастера тщательно выбирают сам материал по качеству, а затем также тщательно его соединяют в стропилу.
Необходимо отметить, что в категорию купольных крыш можно отнести арочные. Они, конечно, друг от друга формой отличаются. Но по способу изготовления стропил они одинаковые. Нередко в частном домостроении для сооружения крыш такого типа используют металлические стропила из стального уголка. Это более простой вариант изготовления стропильных ног, но он более затратный, плюс увеличивается масса самой крыши, что требует усиления стен и фундамента дома.
Надо добавить, что арочные мансардные крыши создают под собой больше пространства, чем купольные. Но у последних вид более презентабельный и необычный.
Ломанная
Итак, разобравшись со всеми видами мансардных крыш частных домов, переходим к классической модели – ломанной. Именно ее называют чаще всего мансардной. В ней четыре ската, расположенных попарно друг против друга. Верхние скаты – крутые, нижние пологие. Именно граница между ними определяет полезную площадь комнаты. Поэтому, чем выше располагается граница, тем больше полезного объема.
Видео описание
Разобраться в кровельной конструкции этого типа Вам поможет видео, где рассказывается о поэтапной технологии сооружении мансардной крыши (ломанной):
Заключение по теме
Итак, мы рассказали Вам обо всех крышах, которые сооружают над мансардными помещениями. Есть в них очень простые конструктивные решения, есть достаточно сложные. Каждая из моделей несет в себе определенные преимущества, но есть в них и свои недостатки. Какую выбрать, Вам может посоветовать профессиональный архитектор. Но точно можно сказать одно, что основной критерий выбора – форма и размеры дома. А также Ваши финансовые возможности. При небольших вложениях мансарда организуется под односкатными конструкциями. Если бюджет позволяет, то можно возвести и многощипцовый вариант.
Выбор Формы Кровли для Устройства Мансарды ∼ Советы Специалиста
При выборе типа кровли необходимо руководствоваться критериями, которые будут наиболее важными в том или ином случае. Основными из них являются:
ВИДЫ МАНСАРДНЫХ КРЫШ
Мансардное помещение лучше предусматривать в проекте дома заранее, хотя нередко под него обустраивают уже существующий чердак для увеличения жилой площади. Чаще всего в мансарде размещают спальню, комнату отдыха, мастерскую или детскую.
КАК ПОСТРОИТЬ МАНСАРДНУЮ КРЫШУ – ЭТАПЫ
Первым является вес материала, для тяжелого кровельного покрытия нужна мощная стропильная система. К такому покрытию относятся: керамическая и цементно-песчаная черепица, сланцевая черепица. К легким материалам относятся: профнастил, металлочерепица, ондулин, мягкая битумная черепица, композитная черепица, фальцевая кровля. Для мансарды важным критерием является шумность кровельного материала и способность к нагреванию. Естественными критериями выбора являются долговечность, пожаробезопасность, экологичность, эстетический и ценовой аспект.
СТРОПИЛЬНАЯ СИСТЕМА МАНСАРДНОЙ КРЫШИ: ЧЕРТЕЖИ
В зависимости от формы и размеров крыши, стропильная система мансардного этажа может быть простой или более усложненной. Важными факторами являются длина перекрываемого пролета, угол наклона крыши, снеговая и ветровая нагрузки и масса кровельного материала, сечения конструктивных элементов, расстояние между стропилами.
Небольшие по ширине помещения перекрываются простыми по конструктиву крышами. Самая простая кровля – односкатная. Стропила укладываются на мауэрлат, расположенный на несущих стенах. Угол наклона может быть любым. В зависимости от ширины пролета, с увеличением ширины пролета конструкция усложняется дополнительными опорами.
ФОРМА КРЫШИ ДЛЯ МАНСАРДЫ
Самая распространенная форма мансарды – это треугольник, состоящий из двух стропильных ног и связывающей их снизу или сверху затяжкой (балка перекрытия или верхняя затяжка). Пролет такой мансарды обычно не превышает 6 метров. Стропила укладываются на мауэрлат либо с аттиковой стенкой либо без. Высота до потолка в жилом мансардном помещении должна быть минимум 2,5 метра.
ЛОМАНАЯ КРЫША С МАНСАРДОЙ
Удобным вариантом является ломаная крыша мансарды, которая позволяет сохранить максимум полезной площади. Ломаная кровля может быть классической и полнообъемной. В классическом варианте верхний скат делают под углом 30, а нижний – 60. В полно объемном не придерживаются этого правила, а исходят из формирования максимальной полезной площади.
ДВУСКАТНАЯ КОНСТРУКЦИЯ МАНСАРДНОЙ КРЫШИ
Двускатная кровля является самой популярной для обустройства мансарды, поскольку достаточно удобна по функциональности, недорога и популярна в современной архитектуре. Стропильные системы двускатных крыш бывают висячего и наклонного типа.
Стропильная система висячего типа. В этой схеме стропила опираются с одной стороны на несущие стены, а с другой соединяются с противоположными стропилами. Для обеспечения жесткости стропила скрепляются нижней затяжкой или ригелем сверху, либо затяжкой и ригелем одновременно (при большем пролете).
УСТРОЙСТВО МАНСАРДНОЙ КРЫШИ
Стропильная система наклонного типа. Применяется при пролете крыши более 10 м и наличии несущей стены посередине, на которую ставятся стойки, а на них прогон, на который уже опираются стропила. В зависимости и размеров помещения, конструкция может быть простой или более сложной.
МАНСАРДНАЯ КРЫША: КОНСТРУКЦИЯ
Основными конструктивными элементами двускатной конструкции мансардной крыши являются:
РАСЧЕТ МАНСАРДНОЙ КРЫШИ
Расчет мансарды включает в себя расчет площади помещения, расчет параметров кровли, расчет теплоизоляции стен и кровли, расчет суммарной нагрузки мансарды на здание.
Площадь мансарды зависит, конечно же, от площади дома и от формы крыши, поскольку на мансардном этаже есть полезная площадь и глухие зоны. Согласно нормам проектирования мансарды, при определении площади помещения мансардного этажа, учитывается его площадь в местах с высотой до кровли 1,5 м при наклоне кровли 30, 1,1 м – при 45 и 0,5 м – при 60 и более. При промежуточных значениях высота определяется по интерполяции.
Площадь участков с меньшей высотой учитывается в общей площади с коэффициентом 0,7, при этом минимальная высота стены должна быть 1,2 м при наклоне потолка 30, 0,8 м – при 45-60, не ограничивается при 60 и более. Как правило, глухие зоны используются для размещения шкафчиков для хранения, встроенных шкафов.
Расчет Стропильной Системы Мансардной Крыши
В небольших мансардах полезная площадь приходится на центральную максимально высокую часть помещения, а глухие зоны – на отдаленные от центра участки возле примыкания скатов и перекрытия. Так как мансардный этаж обычно используется как спальня, комната отдыха, детская, мастерская, кабинет, то под наклонным потолком достаточно удобно размещать спальное место, тумбу, стол, кресло, ванну.
Расчет Мансардной Двускатной Крыши
Расчет параметров кровли включает в себя такие показатели: высота конька кровли, высота аттиковых стен, высота помещения во всех его точках, расчет конструкции пирога кровли, вычисление размеров всех конструктивных элементов – стропил, балок, ригелей и т.д., общий вес и площадь кровли.
Красивые мансардные крыши частных домов: фото, примеры дизайна
Предлагаем вам фотообзор красивых мансардных крыш, в котором мы расскажем о разновидностях мансардных кровель, особенностях их формы и новых тенденциях в архитектуре частных домов с мансардами.
Дома с мансардой во французском стиле
Мансарда получила свое название в честь французского архитектора Франсуа Мансару, который в 17 веке первым предложил использовать подкровельное пространство для жилых комнат. Поэтому мансардная крыша ассоциируется с архитектурой французских домов — провинциальных коттеджей, средиземноморских шато и альпийских шале. Интересно то, что разным регионам Франции характерны свои, особенные формы мансардных крыш, причем разнится и подход к дизайну, и применяемые материалы.
Фото: thingsthatinspire.net
Дома в Нормандии настолько же суровы по архитектуре, как и климат этого региона Франции, но двускатные мансардные крыши с фахверковыми фронтонами и слуховыми окнами вносят в их дизайн ноты французской утонченности.
Фото: movoto.com
Интересная крыша сложной конфигурации, мансарда над гаражом, большая масса остекления — современные нормандские дома красивы и функциональны одновременно.
Фото: homeplans.com
В отличие от каменной архитектуры Нормандии, альпийские шале строят из дерева, а их двускатная крыша с мансардой обычно дополнена не только окном, но и балконом.
Фото: dom-chalet.ru
Внутреннее пространство мансарды под крышей шале очень колоритно смотрится за счет видимых стропил и дощатой обшивки.
Фото: alpineguru.com
Характерная черта мансардных крыш альпийских домов — длинные скаты, облегчающие сход снега, большие окна и достаточно просторные балконы.
Фото: homeplans.com
В средиземноморских провинциях Франции компактные шато обычно имеют многощипцовую крышу с несколькими мансардами.
Фото: homeplans.com
Французские дома с мансардной крышей — это обычно одноэтажные здания, «распластанные» вширь, а не вверх. При небольшой площади дома обычно предусмотрен гараж с мансардой.
Дома в викторианском стиле с мансардой
Англия — еще одна европейская страна помимо Франции, в которой строительство домов с мансардами приобрело небывалый размах. При кажущейся чопорности английские коттеджи очень уютно выглядят, и в большей мере такой эффект достигается благодаря красивому дизайну мансардных крыш с окнами.
Характерная черта домов с мансардой викторианского стиля — асимметричная и немного изогнутая линия кровли на фронтоне, а также большие слуховые окна.
Фото: houzbuzz.com
Нередко англичане обустраивают выход с мансарды на балкон, который задействует подкровельное пространство крыши террасы.
Милый колорит провинциальным английским домам придает цветовая гамма отделки фасада и деревянные ставни контрастного цвета на мансардных окнах.
Фото: houzbuzz.com
Фото: houzz.ru
Фото: houzbuzz.com
Отличительная особенность английских домов с мансардой — большой уклон скатов кровли и несколько асимметрично расположенных фронтонов. Необычность такой архитектуры усиливается за счет синего цвета фасадной отделки в сочетании с серым кровельным покрытием.
Современная интерпретация викторианской архитектуры — дом с вальмовой крышей и мансардой с небольшими балконами.
Новые тенденции в строительстве домов с мансардой
Несмотря на устоявшиеся традиции в строительстве домов с мансардами, архитекторы все время находятся в поиске свежих идей. Новые технологии и конструктивные материалы намного расширяют возможности проектировщиков и позволяют реализовать самые смелые и даже дерзкие концепции.
Фото: museum-design.ru
Экстрасовременная тенденция в строительстве, пришедшая к нам из Дании — мансардные дома с четырехскатной крышей, облицованной тем же материалом, что и фасады. Причем, цвет отделки должен быть максимально приближен к черному — цвету, лучше всего поглощающему тепло.
Фото: houzbuzz.com
Еще один тренд из стран Северной Европы — коттедж, состоящий из нескольких жилых объемов в виде небольших домиков с мансардами.
Фото: houzbuzz.com
Не только в Европе, но и в других станах ширится популярность коттеджей, облицованных одним материалом, без использования специальных кровельных покрытий.
Фото: house-minimalist-design-plans.blogspot.com
Такие дома обычно имеют небольшую площадь, поэтому актуален вопрос использования подкровельного пространства и обустройства мансарды с окнами.
Фото: houzbuzz.com
Модная тенденция в европейской архитектуре — компактные частные дома с мансардой под односкатной крышей. На фото вы видите, как интересно обыгран этот вариант с помощью динамичной линии кровли.
Постройка минималистичного коттеджа под односкатной кровлей мансардного типа — один из экономически выгодных вариантов обустройства частного жилья.
Фото: house-minimalist-design-plans.blogspot.com
Большое количество окон придают этому современному коттеджу с односкатной кровлей необычный вид, но основное, это максимальное использование полезной площади чердачного помещения.
Фото: houzbuzz.com
Западные архитекторы предлагают множество необычных решений, одно из них — частный дом с асимметричной двускатной крышей и мансардой.
Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей станет сплошное остекление фронтона и обустройство балкона.
Фото: houzbuzz.com
Многочисленные проекты деревянных дачных и загородных домов с большой массой остекления и мансардой — это еще одна попытка архитекторов сделать жилье более эко-дружественным и комфортным.
Фото: houzbuzz.com
Полностью остекленный фасад дома с мансардной крышей — смелая попытка немецких архитекторов создать жилье, максимально объединяющееся с окружающей средой.
Стремление сделать дом энергосберегающим и экологически чистым порождает все большее количество проектов с мансардной кровлей, оборудованной солнечными батареями.
Красивые мансардные крыши из камыша
Всплеск интереса к экологически чистым материалам сыграл определенную роль в возрождении популярности камышовых и соломенных крыш в европейских странах. Самыми важными аргументами в пользу кровель из камыша послужили прекрасная способность задерживать осадки и сохранять тепло, натуральность и оригинальный внешний вид.
Фото: danmardomy.pl
Природные бежевые и дымчатые оттенки камышовых крыш смотрятся необычно, но при этом естественно вливаются в цветовую гамму ландшафтного дизайна и органично дополняют ее.
Фото: danmardomy.pl
Фахверковые дома с мансардой под кровлей из натурального материала — традиционный вид построек в Северной Европе.
Фото: dizainall.com
Необыкновенно красивы тростниковые крыши с мансардой и слуховыми окнами округлой формы, будто бы «выросшими» из толщи кровельного покрытия.
Фото: dizainall.com
Создание мансардной кровли из камыша — это своеобразное искусство — на фото вы видите, насколько филигранно вырезан декор слухового окна мансарды.
Фото: dizainall.com
Пластичность камышовых стеблей позволяет создавать кровли сложной формы, особенно, если в доме предусмотрен мансардный этаж с несколькими комнатами.
Фото: dizainall.com
Тростник и камыш — идеальный материал для формирования округлых кровель. Такая грибовидная крыша с миниатюрными мансардными окошками станет колоритным элементом архитектуры частного дома из бруса или бревна.
Фото: dizainall.com
С камышовой крышей прекрасно сочетаются на только дома провинциальной архитектуры, коттеджи современного дизайна также могут быть удачно обустроены такой кровлей. На фото вы видите нетривиальное решение — кровельное покрытие переходит с крыши на фасады здания, за счет чего дом выглядит более уютным и, что немаловажно, более теплым.
Фото: dizainall.com
К неоспоримым «плюсам» камышовых кровель относят их способность сохранять стабильную температуру внутри дома и в жару, и в морозы и при этом обеспечивать достаточную вентиляцию мансарды и других помещений. Существенный «минус» камышовой кровли — это высокая воспламеняемость, но современные антипиреновые пропитки позволяют улучшить ее противопожарные свойства. Кроме того, обустройство такой крыши выльется в немалую сумму.
Загородные коттеджи с мансардными крышами из Ондулина
В отличие от черепицы, гибкой кровли и натуральных покрытий, крыши из Ондулина отличает демократичная цена при достаточно высоком запасе прочности. Европейцы уже давно оценили практичность еврошифера и активно применяют его для обустройства кровель мансардного типа.
Фото: danmardomy.pl
Палитра натуральных цветов, максимально приближенных к природным оттенкам, позволяет органично вписать загородный дом в любой ландшафт.
Вальмовые крыши из Ондулина гармонично подчеркивают архитектурные особенности дома в любой стилистике, включая классическую.
При большой ветровой нагрузке в вашем регионе оптимальной будет четырехскатная мансардная крыша с покрытием Ондулином.
