Доработка внутреннего механизма замка двери 2108

Известно, что передние двери классики невозможно закрыть нажав на кнопку блокировки и потом захлопнув дверь. Так можно поступать только с задними дверьми. Скорее всего, разработчик позаботился чтобы люди не забыли ключи внутри салона.

Когда я поставил «бесшумные» замки 2108 на передние и 2109 на задние двери, они работали так же как «классические».
Недавно я прочёл пост о блокировке замков 2108 в любом положении. RiCCo381 разобрался в этом вопросе и убрал «лишнюю» деталь из внутреннего механизма.

Прочитав пост я понял, что закрывать машину станет гораздо удобнее. Нажал, захлопнул и всё. Не надо через заднюю дверь нажимать на кнопку.
И решил я пойти по стопам RiCCo381.

Вы спросите, что я буду делать если забуду ключи внутри?

Такая ситуация за долгие годы возникала неоднократно, но в тупик меня не ставила, наши замки от честных людей.

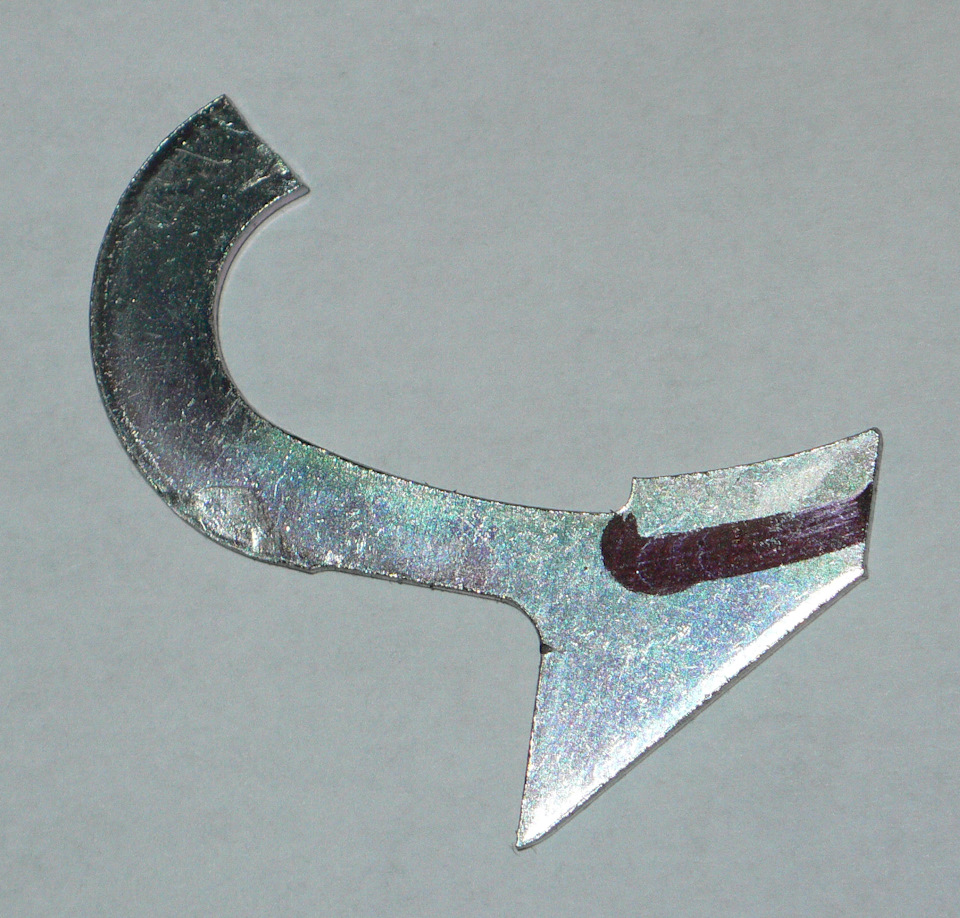

Однако, я отрезал лишнее в другом месте, которое мне показалось чуть более удобным.

Через несколько дней проделал эту операцию на пассажирской двери.

Спасибо RiCCo381 за полезную идею!

Источник

Инструкция по доработке дверных замков 08-15 семейства (Обновление)

Думаю тема с бесшумными замками поднималась уже не раз, но в данной инструкции хочу собрать все в одном месте из личного опыта.

Начнем с того что установка бесшумных замков «Птимаш» делает закрытие дверей более мягче и убирает металлический лязг. Но бывает что только их установка не решает проблему с плохо закрывающимися дверями, или если нет возможности их установить, но хочется сделать закрытие дверей более приятнее.

Рассмотрим несколько модификаций которые можно сделать с замками и с самой дверью при надобности:

1. Дорабатываем механизм замка:

Хорошее описание выложил одноклубник HAL-LYNX на форуме forum.2108.kiev.ua.
Оригинал его статьи можете посмотреть здесь: forum.2108.kiev.ua/index.…=40&p=849890&#entry849890
Так приступим:

1.1) Нужно снять наружную часть замка

1.2) Под рычажком находится две пружинки — побольше и поменьше. Вот они нам и нужны:

1.3) Вынимаем обе пружины, вынимаются они через небольшое отверстие. Обратно же нам надо вставить одну из них. Если вставить большую, то эффект будет процентов 20 — чуть тише, чем было. Если вставить маленькую то эффекта будет больше. В общем это решать уже вам, можете поэкспериментировать 😉
Некоторые их укорачивают, но этого делать не стоит, иначе двери могут произвольно открываться на ухабах и резких поворотах!

1.4) Ставим обратно замок на место, и проверяем результат и наслаждаемся 😉

Данную процедуру можно проводить как с обычными замками так и с бесшумными замками — для улучшения эффекта (ну например мне это не требуется )

Внимание! После проделаной работы может проявиться самопроизвольное приоткрытие двери! Поэтому помните, что у вас две пружины, если оставляете большую то ризк на много меньше приоткрытия дверей! Так что не выбрасывайте оставшиеся пружинки — они могут пригодиться! Все зависит от усталости замка и его пружинок! Для избежание вообще этой проблемы лутчше всего сделать автоматическое закрывание дверей при езде (как на иномарках) — данная опция есть во многих сигнализациях!

2. Бесшумные болты:
Самая простая модификация, правда возможно понадобиться ударная отвертка.
Описывать в общем толком нечего нужно снять старые:

Ставим новые бесшумные:

Бесшумные болты убирают металлический лязг при закрытии дверей. Они бывают различных цветов, и сделанных из различный материалов. Но при установке моих замков мне было сказано купить и использовать тока светло коричневого цвета (полупрозрачные), они более долговечные и мягкие, для большего эффекта. Вот так они выглядят установленные на моей машине:

3. Делаем прокладку между замком и дверью:

Тут тоже все просто, нужно просто вырезать прокладку под замок из резины, если резина тонкая то сделать в два слоя. Или у меня племянник сделал из линолеума толстого — эффект был очень хороший! У него стоят родные замки которым уже 15 лет) Главное сделать все нужные прорези для всех элементов. Вот пример как это должно выглядеть (можно еще сделать прорез по середине + использовать более толстую резину! Будет эффект заметнее! ):

4. Смазка — это святое 😉

Ну думаю тут все ясно, перед установкой и во время эксплуатации нужно следить за смазкой, слишком много тоже не нужно, что бы она не текла потом… Лучше поменьше и следить периодически за замками и промазывать их. Тем самым вы продлите срок службы замка, бесшумных болтов, ну и более легче будут закрываться двери! Я использую солидол для смазки, но думаю попробовать силиконовую смазку, интересно какой будет эффект)

5. Уплотнители двери, просевшие двери, кривые двери:

Если у вас бывает такое что дверь плохо закрывается нужно проверить уплотнители двери, он может где то криво стоять, либо быть слишком жесткий в стыках. При надобности можно его заменить. Так же проблема всех ВАЗиков, это то что двери могут просесть или того хуже быть кривыми и прилегать не верно. Нужно не забывать смазывать петли, это увеличит их жизнь, плюс выдел такое что они могут немного открутиться, нужно проверить люфт и если что подкрутить и посадить их на место.

Если же кривая сама дверь (видел много раз), то если кривизна идет в верхней части, то можно выравнять самим, если хватит сил) Метал достаточно мягкий и позволяет это сделать, тока надо делать аккуратно, а то можно перестараться и краска может лопнуть… Мне так руками водительскую дверь малость подравняли) Теперь ровненькая как и должна быть) И краска осталась на месте (родная краска)

6. Шумоизоляция дверей

Если вам все выше упомянутого мало), то можно и нужно сделать шумоизоляцию дверей, что увеличит вес двери, и после чего дверь будет уверенно закрываться, и вибрация с двери будет поглощаться за счет шумки. Причем не советую заклеивать вентиляционные и служебные отверстия в двери, иначе это чревато сбором конденсата внутри двери, и она начнет очень быстро ржаветь! Проклеиваем тока наружные металл — эффект очень хороший и не вредит металлу!

Источник

Чиним замки «Девятки» самостоятельно

Допустим, ключ в замке ВАЗ-2109 не поворачивается или, наоборот, проворачивается и не отпирает дверь. Ремонт автомобильных замков подразумевает одно из действий: замену личинки (цилиндра), замену или ремонт внутреннего замка. В официальных руководствах, кстати, механизм внутреннего замка рекомендуют не ремонтировать, а заменять. Как бы то ни было, сначала нужно до него добраться, для чего снимают обшивку двери. Каждое из действий, требуемых для проведения демонтажа, дальше иллюстрируется на фото. Всю последовательность нужно рассмотреть по порядку.

«Девятка» и устройство дверного замка

Теоретически, механизм замка можно разделить на 3 части: ручка с личинкой и кнопкой, основной механизм, внутренняя ручка двери. Все узлы и соединения между ними показаны на схеме.

Узел под обозначением «2» выглядит так.

К нему, то есть к этому узлу подходят 4 тяги. Две из них соединены с внешней ручкой, и чтобы её демонтировать, тяги отсоединяют.

Если внутри двери электрическая проводка отсутствует, перед выполнением ремонта можно не отключать АКБ.

В иных случаях, то есть когда установлены электрические стеклоподъёмники или блокираторы, АКБ обязательно отключают. Для этого, как многие знают, достаточно снять «минусовую» клемму. Значит, перед ремонтом замков в первую очередь открывают капот, а не двери. Кто нарушит подобное требование, в лучшем случае будет менять сгоревшие предохранители.

Замена личинки замка двери

Чтобы получить доступ к механизму замков, нужно снять обшивку. На «Девятке» её снять достаточно просто – обшивка удерживается пластиковыми пистонами. Эти пистоны расположены по периметру, их просто отжимают, а в случае необходимости заменяют новыми.

Предварительно, как легко понять, надо демонтировать три элемента: боковую ручку, рукоять стеклоподъёмника, розетку внутренней ручки замка. «Собачку» обязательно подтягивают вверх, ну а уплотнитель, защищающий стекло, лучше удалить в процессе демонтажа обшивки.

Демонтаж и разбор дверной ручки

Когда обшивка на двери отсутствует, можно свободно отсоединить две тяги, идущие от дверной ручки к замку. Дальше показано, о каких именно элементах идёт речь.

Отжав пластиковый язычок отвёрткой, тягу выводят из зацепления. Будем считать, все указанные действия завершены. Тогда, можно переходить к следующему этапу.

Внешняя ручка крепится к металлу при помощи двух гаек. Одна из них расположена под обшивкой, вторая – с задней стороны двери. Обе гайки нужно отвернуть.

Выполнив демонтаж указанного узла, снять личинку будет легко. Делается это так:

Внешний вид пружины, скрепляющей личинку и ручку, показан дальше.

Важно знать, что сам узел под названием «личинка» нуждается в аккуратном обращении.

Как показывает опыт, легко будет растерять металлические штифты, обеспечивающие секретность. Цилиндр закреплён внутри корпуса ручки, и штифты остаются на месте. Но если вытащить цилиндр наружу, каждый штифт оказывается «на свободе».

Заменяем личинку замка сами

Результат всех стараний, рассмотренных выше, показан на следующем рисунке:

Нужно аккуратно вытянуть личинку наружу, используя штатный ключ. А установив новую деталь, сборку выполняют в порядке, обратном рассмотренному до сих пор. Детали замка можно смазывать машинным маслом, а цилиндр рекомендуют заполнять спецсредством:

Допустимо использовать что-то одно.

На демонтаж основного узла могут решиться самые смелые. Дело в том, что отвернуть два винта, крепящих внешний накладной механизм, окажется не так просто. Понадобится ударно-поворотная отвёртка. Если же таковой в вашем арсенале нет, используйте обычную (крестовую). Вот что должно получиться в результате:

Сделав всё, как указано, можно пытаться снять основной механизм замка. Отсоединять две оставшиеся тяги допускается в последнюю очередь.

Тот узел, который показан на последнем рисунке, рекомендуют не ремонтировать, а заменять в сборе.

Пытаться выполнить ремонт будет непродуктивно – соединения выполнены на заклёпках. Они не позволяют осуществить разбор. Впрочем, оставим выбор на усмотрение владельца. Заклёпки можно рассверлить, а затем использовать резьбовые соединения. Но такое решение надо считать временным.

Заметим, что спецсредства, перечисленные выше, подходят только для смазки личинок. Заменителем машинного масла они не являются. Вряд ли найдётся «умелец», решившийся обработать детали механизмов средством WD-40. Результат будет предсказуем – смесь на основе минеральных масел окончательно «добьёт» все замки.

И последнее, что нужно заметить здесь. Химические спецсредства, если речь не идёт о машинном масле, должны быть упакованы в аэрозоль. Кроме этого, должна присутствовать распылительная трубка:

Если последним советом пренебречь, вряд ли получится выполнить обработку цилиндров. Кстати, WD-40 – не лучший вариант из всех перечисленных. Выбор сделайте самостоятельно.

Подробная инструкция по ремонту замка

Источник

Бесшумные замки ВАЗ 2108/2109. Задние двери

Штатные громко-лязгающие замки не нравятся многим, я не исключение. Конечно же можно их доработать, но эффект всё равно не будет таким, если установить замки от Восьмерки/Девятки. Информации в интернете много, но я все же постараюсь описать еще раз, тем более что на 31-ую Ниву ставил только один человек.
Прежде всего покупаем (только для задних дверей):
1. Внешнюю часть замков ( у меня бесшумные «Птимаш») 2 шт. (п/шумные болты и кожухи в комплекте);
2. Замок двери 2109 внутренний задний правый ДААЗ;
3. Замок двери 2109 внутренний задний левый ДААЗ;
4. Винт М8х35 крепления замка двери 4 шт.;
5. Винт М6х20 п/потайной 8 шт.;
6. Тяга наружной ручки двери пер. лев. 2109 (ДААЗ) 2 шт.;

Далее смотрим механизм замка:

Отпиливаем большую часть что сверху (она пригодится, что бы сделать «крючок-тягу»), высверливаем две заклепки стержней и выбиваем их, и, на нижнем фото, отпиливаем часть крючка блокировки (иначе будет упираться в дверь).
Получится такой замок:

Затем снимаем обшивку двери, снимаем евроручку. Из отпиленной большой части делаем «крючок-тягу» по такому принципу:

У внешней части замка стачиваем две нижних втулки, сверлом на 12 немного рассверливаем завальцовки сверху и подтачиваем шляпку болта до Т-образного состояния:

Потом изнутри прикладываем внутренний замок 2109 и подгоняем отверстия напильником и надфилем:

Так как я ставлю замки с пластиковыми кожухами, придется немного вмять дверь с помощью деревянного бруска и молотка:

Вминать нужно на столько, что бы оставался небольшой зазор до стойки, ведь еще нужно сделать пластину с болтом.
Подгоняем внешнюю часть замка к двери, часть замка придётся немного сточить:

Пластина делается легко, просто обводим на листе металла старую ракушку и выпиливаем. Для усиления конструкции я сделал изнутри пластины еще и полоску, благо на стойке как раз есть выемка для неё:

Сверлим отверстия для крепления, прикручиваем к кузову в среднее положение, что бы оставался диапазон регулировки. Кусочком зажатого в замок карандаша размечаем место для крепления п/шумного болта:

Следующий шаг: отрезаем от бесшумного болта всю металлическую часть после полиуретановой втулки. Сверлим сквозное отверстие на 5 и нарезаем резьбу на 6:

Получаем такую конструкцию:

Потайной болт вкручивается в часть п/шумного болта через пластины.
Так она выглядит на кузове:

Тяга от кнопки просто вставляется в просверленное по размеру отверстие. В двери она прижимается направляющей стекла и не вылетает. Тяга от внутренней ручки подгоняется в самом конце по длине:

Тяга от внешней ручки изготавливается из «тяги наружной ручки двери пер. лев. 2109»: она отрезается по размеру и нарезается резьба:

И сравнение того что было, и стало:

UPD от 03.2017
Переделал пластины с покраской в цвет кузова:

Источник

Бесшумные замки ВАЗ 2108/2109. Передние двери

Переходим на передние двери, для них покупаем:
1. Внешнюю часть замков ( у меня бесшумные «Птимаш») 2 шт. (п/шумные болты и кожухи в комплекте);
2. Замок двери 2108 внутренний передний правый ДААЗ;
3. Замок двери 2108 внутренний передний левый ДААЗ;
4. Винт М8х35 крепления замка двери 4 шт.;
5. Винт М6х20 п/потайной 8 шт.;
6. Тяга наружной ручки двери ВАЗ-2110-12 задняя правая 2 шт.;

На механизме замка, как и здесь, отпиливаем лишнее.
«Крючок-тягу» на передних дверях делаем немного короче, иначе будет упираться в стекло:

Снимаем стандартный замок и растачиваем отверстия под новый замок:

Аккуратно через деревянный брусок вминаем торец двери…:

…и подгоняем внешнюю часть замка.
Из «тяги наружной ручки двери ВАЗ-2110-12 задней правой» делаем тягу к замку. Она чуть длиннее, чем нужно, поэтому изгибаем что бы ничего не задевало, отрезаем от неё небольшой кусочек и дорезаем резьбу:

Для того чтобы гайки в процессе эксплуатации не открутились, я просверлил отверстие 1.5 мм. в теле болта и
продел медную проволочку:

Тягу от кнопки изгибаем по месту:

Защелкиваем кусочек карандаша и размечаем место для б/шумного болта на стойке (предварительно изготовив пластину по форме штатной ракушки):

Потом также отрезаем от б/шумного бота всю металлическую часть, сверлим отверстие на 5 и нарезаем резьбу на 6:

Получаются части, которые необходимо соединить:

Очень важный момент в передних дверях: работе замка мешает направляющая стекла. Нужно отрезать от неё небольшой участок, который никак не повлияет на опускание стекла:

Готовая ручка для установки:

В конце подгоняем тягу от внутренней ручки:

Сравнение того что было…:

Оставшиеся отверстия на двери я закрыл мебельными заглушками покрашенными в цвет кузова:

Проездил с такой конструкцией больше полу года: болт не выламывает, двери вровень к кузовом.

Очевидные плюсы от проделанной работы всем известны:
— двери стали легче открываться как снаружи так и изнутри;
— двери стали намного тише открываться и закрываться, что является самым главным.

UPD от 03.2017
Переделал пластины с покраской в цвет кузова:
