Велокрепления на крышу авто своими руками
Итог: велосипеды проехали на крыше авто
1900км. Из них 1700км — трасса, 200км — город (асфальт и шебень).
Что хотел я получил, но крепления нуждаются в доработке.
Почему не купить готовое?
Самое доступное из найденого мной в Новосибирске — велокрепление Amos Rover (Артикул: AMS02-00003).
Я такое видел на парковках. В принципе вариант достойный. Сталь двойка (субъективно). Можно брать.
Цена двух креплений без малого 3000р. Конструктив простой. Мне такое повторить не сложно и интересно.
Куплено:
1. Уголок алюминиевый, 50х2мм (2 метра), 2 шт. 740р.
2. Болт М8 (20мм), 12 шт. 60р.
3. Шайба М8 простая, 100шт. 55р.
4. Гайка удлинённая М8 (20мм) 4шт. 32р.
5. Гайка М8 с капроновой вставкой 50шт.
6. Скоба U-образная (50-60мм) 8 штук. 224р.
7. Болт нержавейка М8 (130мм) 2шт, (110мм) 2 шт. 260р.
8. Шайба М8 кузовная 4шт. 5р.
Итого
1500р. за два крепления.
Масса одного изделия — 3.2кг.
На 3д принтере напечатал «барашки» для фиксации велосипеда без инструмента.
Внутрь запрессована удлинённая гайка М8.
В 21 веке почувствовал себя советским человеком. Когда любую дребедень приходилось делать своими руками. Заехав в 4 магазина и потратив на это 2 часа времени решил сделать крепления ремней сам. В магазинах были либо пластмассовые, либо хлипкие металлические варианты. В итоге — нержавейка двойка.
Делал часа полтора.
После использования пришёл к выводу, что оно избыточно. Достаточно пластиковых. Нагрузки там нет.
На местах контакта крепления с рамой велосипеда приклеена резина (от камеры авто) в три слоя.
Но так делать не надо, резина протирается и рвётся. Надо использовать кусок, вырезанный из старой шины (там и резина другая, и армирование есть).
На болты (которые стягивают укосы) одет кусок трубки.
Креплению не хватает ребра жёсткости. На фото видно, как выгнулась пластина, примыкающая к поперечинам багажника.
Деталей о изготовлении давать не буду, т.к. этот вариант надо доработать.
Снять оба велосипеда (без спешки) меньше трёх минут. Установить меньше 4 минут.
Важно понимать, что везешь негабаритный груз. Ехать надо медленно. Моя обычная скорость на трассе 95-105 (очень редко до 120). С велосипедами 85-95. Не быстрее.
Причина тому конструкция крепления багажника к машине. На волнах, а также мелких и частых кочках/ямах поперечины сползают. Но это уже «вина» способа крепления багажника скобами за дверные арки. Если бы была жесткая фиксация за рейлинги (которых на рио нет) или к кузову, то можно было бы ехать быстрее.
За 4 недели мы проехали на велосипедах 130км (я с полуторагодовалым сыном на одном велосипеде, жена на втором и пятилетний сын на третьем — его велик ехал в багажнике). Про велик Саныча тут.
KIA Rio 2010, двигатель бензиновый 1.4 л., 97 л. с., передний привод, механическая коробка передач — аксессуары
Машины в продаже
Kia Rio, 2007
Kia Rio, 2007
Kia Rio, 2010
Kia Rio, 2007
Комментарии 10
класс, то же хочу заморочиться на 2 велоса. тем более что уголок алюминия есть и крепежных материалов хватает. у нас есть за 1300 отечественные, все то же самое что и самому делать. А жаба давит…
Здравствуйте!
Вода не протекает в салон через щели от скобок между стойкой крыши сверху двери и дверью?
Hi! Однажды поставил багажник и наблюдал такое у водительской двери. Ослабил крепление, сдвинул чуток куски линолеума наружу (подкладываю, чтобы не терло ЛКП) и всё прекратилось.
Есть еще мужики с руками! Достойный вариант!)
Руки то есть, но это не тот случай, когда этим можно щёгольнуть. Потратил 1500р. (на самом деле значительно больше, ибо разъезды по магазинам, время на обдумывание и реализацию — это тоже деньги) и получил то, что надо доделывать. Намного проще и дешевле взять готовый вариант (ссылку давал выше). Я его «щупал внатуре». Изделие годное. Там уже предусмотрены те предстоящие мне «доработки». Ну а если смотреть на Туле, то ценник там другой. От 3,5к.р. за штуку.
Сделанное своими руками, ни с чем не сравнится! Кто бы, что бы не говорил!)
Руки то есть, но это не тот случай, когда этим можно щёгольнуть. Потратил 1500р. (на самом деле значительно больше, ибо разъезды по магазинам, время на обдумывание и реализацию — это тоже деньги) и получил то, что надо доделывать. Намного проще и дешевле взять готовый вариант (ссылку давал выше). Я его «щупал внатуре». Изделие годное. Там уже предусмотрены те предстоящие мне «доработки». Ну а если смотреть на Туле, то ценник там другой. От 3,5к.р. за штуку.
вот взял пару дней на раздумье. вообще, мне надо два крепления, но под детские велосипеды, один 20 колеса, другой 16. 16ые еще пока влезают в багажник, но тогда придется ехать с кофром и одним велом на крыше (отвезти детей и бабушку с вещами в Ладогу из Москвы к другой бабушке)), но обратно возвращаться с пустым кофром не хочется. а если два велосипеда на крышу, сумки со шмотками в багажник, и обратно налегке тогда.
покупаю крепления первый раз. что посоветуете из опыта.
нужно ли переплатить в два раза за туле 532?
или достаточно первого варианта за 2000 в виде штампованного желоба?
есть еще промежуточный вариант за 2500 из алюминиевого профиля, возможно более износоустойчив будет, чем крашеный черный желоб?
Велобагажник на крышу своими руками.
Велобагажник сделан уже более месяца назад, а полноценные полевые испытания удалось провести только в прошедшую субботу. Поездка в 200 км по разнообразному дорожному покрытию подтвердила надёжность моей конструкции.
Наша семья состоит из 3-х человек, поэтому нужны были велокрепления для 3-х велосипедов. На момент принятия решения об изготовлении самодельного багажника и закупки материалов у нас можно было купить либо «Thule» от 5500 руб. за шт., либо в Юлмарте китайские крепления по 2200 руб. за шт. (когда мой багажник был почти готов, на них была акция — 990 руб 🙁 ). Китайские крепления — говно, покупать Thule — жаба душит, руки и инструмент есть — решил делать сам.
Три велосипеда — это достаточно серьёзная нагрузка на крышу, поэтому было принято решение делать багажник из алюминиевого профиля, чтобы максимально облегчить конструкцию. Все элементы скреплены болтами с самоконтрящимися гайками. Дороже, чем из стали, зато гораздо легче и не ржавеет.
Результат:
Тяги прикручены к основанию через резиновые проставки, чтобы при установке велосипедов их можно было слегка отгибать в стороны, обходя педали или вилку.
Узел крепления рамы велосипеда: резина с покрышек, рым-гайки для удобства закручивания от руки, гроверы, чтобы не откручивались самопроизвольно, на шпильку одета резиновая трубка.
Узел крепления колеса: отрезки буксировочного ремня крепко скручены с планками, которые одеваются на шпильки и притягиваются быстросъёмными гайками с «ушами». Вообще, вся конструкция делалась так, чтобы велосипеды можно было закрепить и снять руками, без использования инструментов.
Изначально у меня были дуги багажника с упором на крышу, достались от предыдущего владельца. От них остались заметные потёртости на крыше. А, после пробных поездок по городу с велосипедами на крыше, вообще появились вмятины. Поэтому, было принято решение купить новый багажник без упора на крышу «Муравей». Отличный багажник, хорошо себя показал в нашей маленькой туристической поездке.
Велосипедный багажник на крышу автомобиля за 320 рублей
Решил поделиться опытом самостоятельной сборки простейшего и очень надежного велосипедного багажника на крышу автомобиля. Данная конструкция позволяет легко закрепить до трех велосипедов на крыше автомобиля (в зависимости от ширины поперечин). Данная конструкция велобагажника впервые была придумана известным райдером Сергеем Мальцевым более 12 лет назад и отлично себя зарекомендовала без каких-либо проблем в ходе эксплуатации.
Сделать такой велобагажник можно самостоятельно всего за 20 минут.
Для сборки велобагажника подойдут любые поперечины, но в зависимости от их конструкции будет отличаться способ крепления фиксаторов. Не так давно я купил себе копию аэродинамических поперечин Prorack Whispbar Aero-X, на которых имеется специальный паз, для фиксации навесного оборудования. Этот паз существенно упрощает изготовление крепежного элемента. Важный момент — т.к. поперечины встают в распор между рейлингами, то у них скромная ширина, чуть менее 1 метра, и это накладывает ограничения на количество велосипедов, которые получится разместить. Всего здесь поместится не более 2 велосипедов.
Главная деталь, которая нам потребуется, выглядит вот так. Это подушка заднего стабилизатора от Газели (код детали 3302-2916040), в магазине автозапчастей она стоит всего 40 рублей. Нам потребуется 3 шт для крепления одного велосипеда, 4 шт для крепления двух велосипедов и 6 шт для крепления трех велосипедов.
Теперь берем пилу по металлу (ей легче всего пилить резину) и делаем разрез в подушке стабилизатора, как показано на фото. Также возьмем болт, шайбу и подберем стальную или алюминиевую пластину под размер крепежного паза на поперечине.
Собираем детали вместе.
Покупая подушки стабилизатора не забудьте в том же автомагазине купить крепежные ремни-стяжки. Для фиксации одного велосипеда потребуется 3 стяжки.
Устанавливаем крепеж на поперечины и после финальной установки закручиваем болт. Особых усилий прилагать не нужно, данный элемент не несет каких-либо серьезных нагрузок, а лишь обеспечивает удобную фиксацию.
Для крепления одного велосипеда ставим две подушки на переднюю поперечину и одну на заднюю. Если потребуется установить второй велосипед — еще одну подушку надо будет установить на заднюю поперечину. Расстояние между подушками на одной поперечине должно быть равно ширине руля велосипеда. А расстояние между поперечинами — расстоянию от руля до седла велосипеда.
Теперь берем велосипед.
Переворачиваем вверх ногами и фиксируем руль в прорезях, которые мы сделали в подушках стабилизатора. Седло просто ставим вплотную к третьему стабилизатору. Он понадобится для того, чтобы исключить сдвиг седла вдоль поперечины при боковых нагрузках. Если вас беспокоит возможность транспортировки велосипеда в перевернутом виде, то стоит отметить, что во-первых почти все современные гидравлические тормозные системы на велосипедах имеют закрытый контур и им абсолютно всё равно в каком положении находится велосипед. Если же система открытая, то инструкция по эксплуатации конечно не рекомендует переворачивать велосипед более, чем на несколько часов, но на практике никаких проблем с нормальными тормозами не будет. А для многих вилок переворачивание наоборот полезно, т.к. в этом случае лучше смазываются сальники.
Теперь берем наши крепежные ремни и фиксируем руль, обмотав ремень вокруг поперечины. Для удобства использования я обрезал два ремня до длины 40 см вместо штатных 2,5 метров. Напомню, что подобные крепежные ремни рассчитаны на нагрузку в 75 килограмм, а у нас их целых 3 штуки и они держат велосипед со средним весом 15 килограмм. Надежность же всего крепления определяется теперь лишь прочностью фиксации самих поперечин к рейлингам, в отличие от серийных велосипедных багажников, где велосипед устанавливается вертикально и от падения вбок его держит только одна палка, закрепленная за нижнюю трубу рамы.
Седло фиксируем аналогичным образом, протянув ремень также и через третью подушку стабилизатора — это исключит боковой сдвиг. Третий ремень я не стал обрезать по длине т.к. я его также использую для фиксации других грузов на крыше при необходимости.
Готово! На установку велосипеда и его надежную фиксацию требуется менее двух минут времени. Да, у этого велобагажника нет ключа с замком, но я считаю невероятной глупостью оставлять на крыше автомобиля без присмотра дорогие велосипеды. Теперь самое время вспомнить про второй велосипед. Для этого нужно добавить еще одну подушку на заднюю поперечину и установить второй велосипед рулем в обратную сторону.
Подобная конструкция используется мной и моими друзьями с 2004 года и испытывалась на скоростях до 180 км/ч в том числе с сильными боковыми перегрузками. Как я уже отмечал ранее — надежность крепления определяется прочностью поперечин, т.к. фиксирующие ремни полностью их обхватывают, а резиновые подушки нужны только для ограничения сдвига в сторону. На зиму можно элементарно снять опорные подушки с помощь обычной отвертки, и самое главное они совершенно не займут места в багажнике. То есть их можно всегда возить с собой и при необходимости быстро установить на поперечины.
Итого, для сборки велосипедного крепления на крышу автомобиля для перевозки двух велосипедов нужно 4 подушки стабилизатора (4х40 рублей), 6 крепежных ремней (400 рублей) и 20 минут времени. Это примерно в 20 раз дешевле, чем одно фирменное велосипедное крепление на поперечины.
Сделай сам или велобагажник за 500р.
Приветствую всех! Давно хотел поведать об этой маленькой безделушке.
Суть вот в чем — появилась необходимость перевозить велосипед. Путей для реализации было всего два — либо на крышу либо на фаркоп.
По первому все понятно, а точнее совсем не понятно — корзина экспедиционника мешает, высота авто мягко скажем не совсем приличная и перспектива снести велосипед где-нибудь в тоннеле либо повешать его на провода меня удручала малость))
Посему было принято решение о крплении на фаркоп. Но вот незадача — фаркопа нет 😀

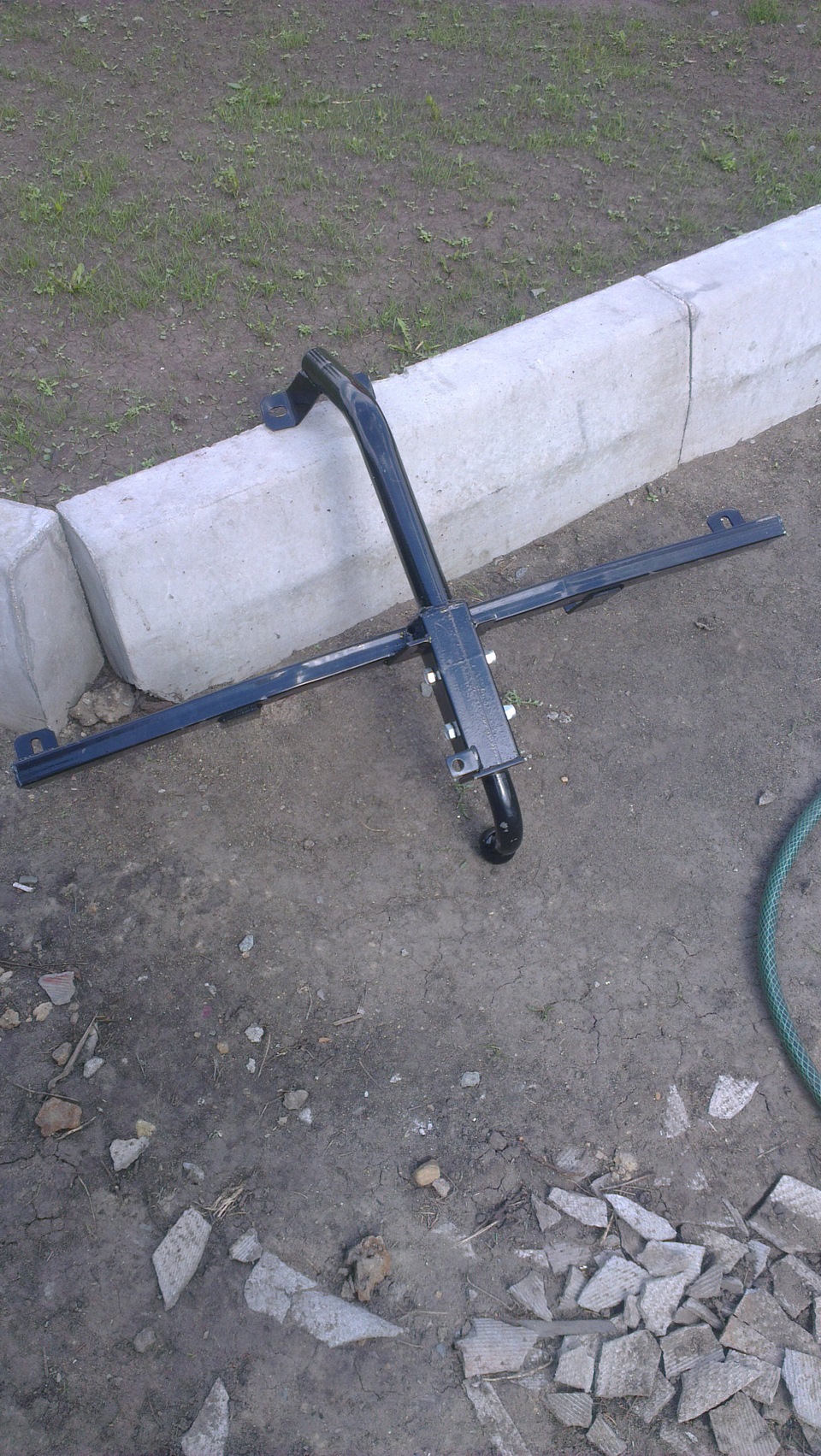

Объездив весь город нашел «правильный фаркоп со съемной елдой» только у оф. диллера. да еще и по приемлимой цене! 🙂

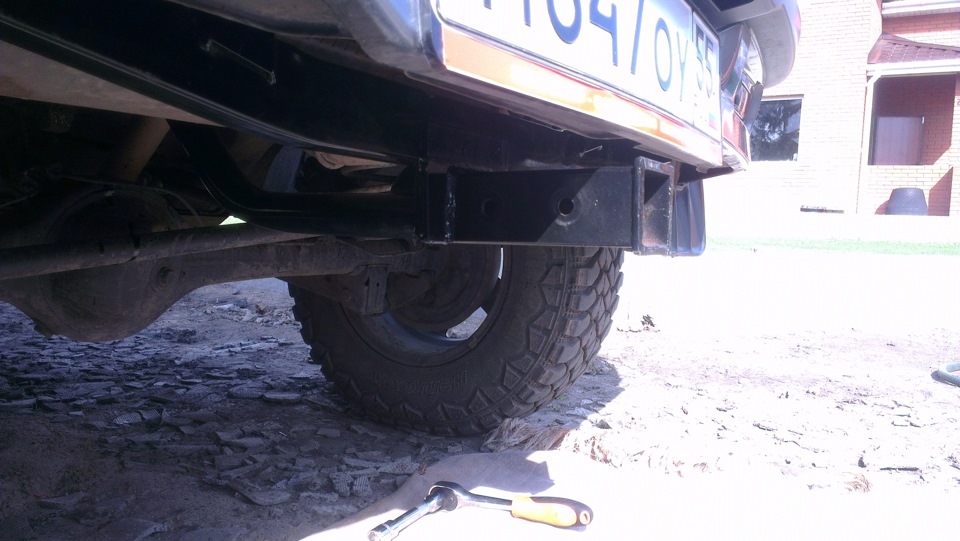

Как ставил его думаю смысла нет рассказывать, там все просто.
Дальше начал поиски велокрепления. Нашел в паре мест отличные варианты, но после озвучивания прайса желание «овладевать» ими отпадало — 35 тыс за крепление на два велосипеда — из сусального золота чтоли?! =(
Поразмылсив и полистав форум решил сделать сам. Итак:

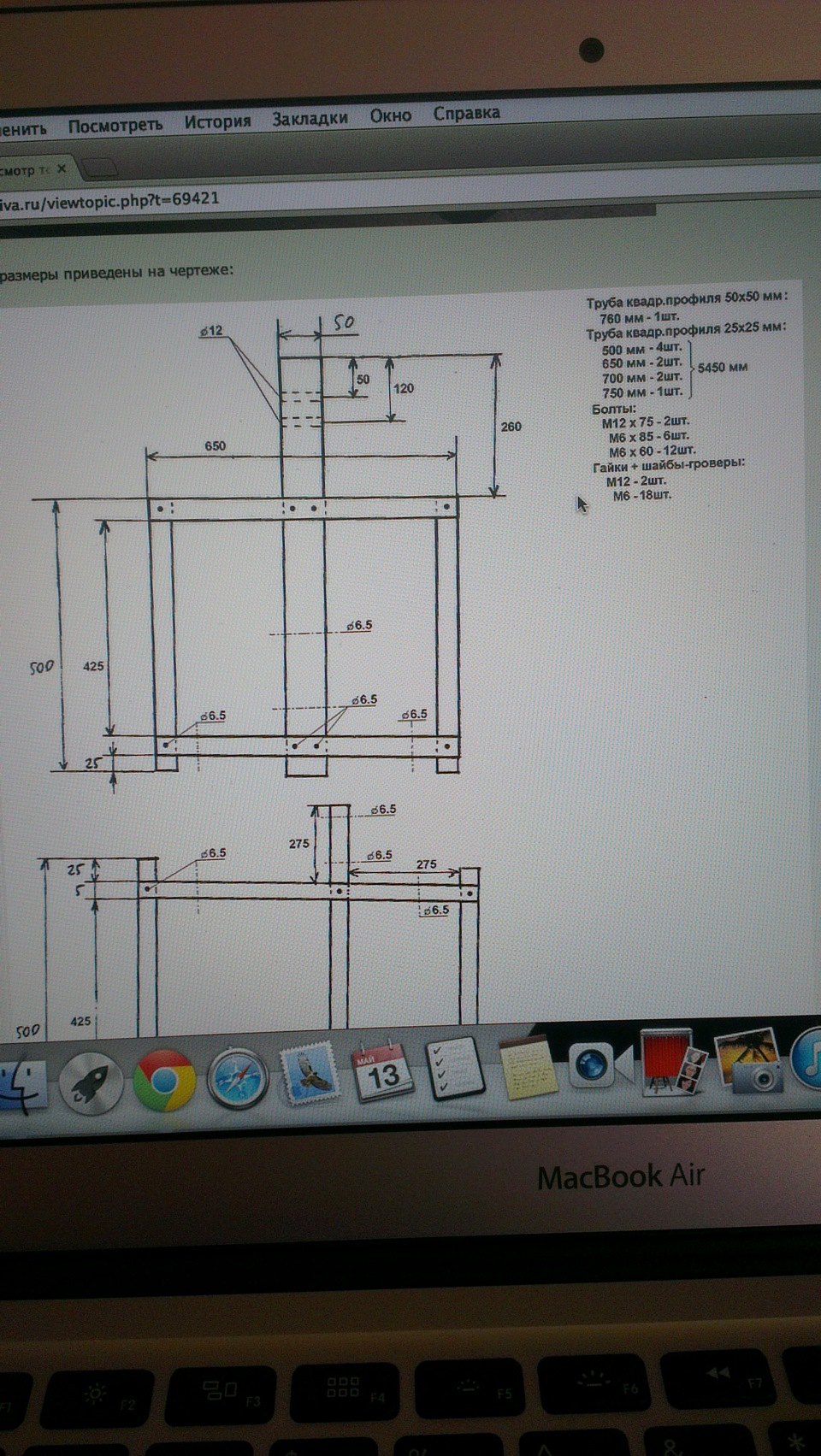

Имеем базовый чертеж, он расчитан на 4 велосипеда ( нам и двух хватит)
Покупаем:
Профиль 50х50 700мм
Профиль 20х20 4м
Гайки болты гроверы и прочее от м6 до м12
Краска 1н балон
Сборка данного девайся вовсе не трудная и под бокальчик холодного пива\чая\воды идет очень быстро 🙂
На все про все потратил около 3 часов, дольше всего вымерять а там уже проще. Вот собственно на Ваш суд:
Самодельное крепление для перевозки велосипеда
Нравится мне всяким самоделом заниматься)) Вот, долго ли, коротко ли, по мотивам Thule Sprint XT сделал собственное крепление для перевозки велосипеда на крыше автомобиля. Результатом доволен 🙂 Получилось в 2 раза легче оригинала и раз в 5 дешевле))
Примерка без велосипеда
Пробная поездка с велосипедом
Это техническая часть любителям подробностей.
От идеи до воплощения
Схема. В размерах каркаса заложены расстояние между креплениями дуг KIA Venga, так как расстояние фиксированное.
Крепление переднего колеса
Крепление заднего колеса. Использовал крепление от ботинка коньков
Декоративные накладки на гайки
Найдены возможные дубликаты
Лига Велосипедистов
3K поста 9.8K подписчиков
Правила сообщества
Запрещается добавлять посты следующего содержания:
— с просьбой денег на что либо
— с поиском и предложением работы
— объявления о продаже / покупке
— объявления о съеме / сдачи недвижимости
Только тематическая информация. Юмор, стеб не возбраняется, но и не похваляется.
Не только изобретать велосипед, но ещё и переднее колесо занимает место в багажнике.
так то всего 1 велик влезет
А на чем держатся? просто скотч?
Это обычные рейлинги с поперечинами? Приматывать за руль и за седло? У меня тоже малолитражка, хотел бы пару великов крепить)
Там у тебя дертовый велик?) Его то за колесо удобно, а мтбшки за седло нормально держатся, или надо снимать?
оффтоп. опишите пожалуйста опыт владения вашим автомобилем. Kia Venga если не ошибаюсь. Планирую к покупке, хотелось бы узнать ваше мнение.
гремучая подвеска, нерабочие задние стойки и гниющая рамка лобового стекла с 20 тык. а в целом неплохо, из серии «внутри больше, чем снаружи». Автомойки так вообще кроссовером считают.
Вот вроде фигня, а я завидую. Никак руки не дойдут сделать такую штуку чтоб не в багажнике велосипеды возить, а как белый человек.
когда без великом не выглядит ли сомнительно? или крепление демонтируется если возить не постоянно?
Да, конечно, можно демонтировать за пару минут.
Очень круто и аккуратно. а из чего декор делали?
Может я и зануда, но точно ли это безопасно? Ну типа. Одно дело заводское крепление, а это хоть и «фабрично», но колхоз.
Бааа. дайте два а!?
Круто!
Трудно сказать. От 2000 до 3000 рублей. Самая затратная часть это то, что касается декора. Покупал только профиль алюминиевый (
1000 р.) и крепление передней оси (
200 р.). Остальное — остатки от других поделок. Если специально покупать всё, что использовалось, возможно наберётся 6-7 тысяч.
6-7 тысяч можно хороший зуле купить) и колесо не в багажнике будет
классно вышло!) в такие моменты жалею, что у меня лапки из жопки)))
Спасибо!) Для колеса (оказалось) бывает специальный прибамбас thule 545-2 wheel carrier. Удобно, чтобы грязные колёса в багажник не класть.
Мы по четыре велика на крышу кладем. В этом случае они колеса и в багажнике то не очень помещаются.
Дебилы, на велосипеде ездить нужно, а не возить его.
Да, да. Мне уже все объяснили.
Мой без переднего колеса в седановский багажник легко упаковывается. И то только для отвоза в сервис.
А два? А три? А с барахлом в багажнике, если не на один день едем?
Ну понятно, если тебе не надо, значит не имеет смысла.
Для колеса добавлю такое (на фото thule 545-2 wheel carrier), собственного «производства»
