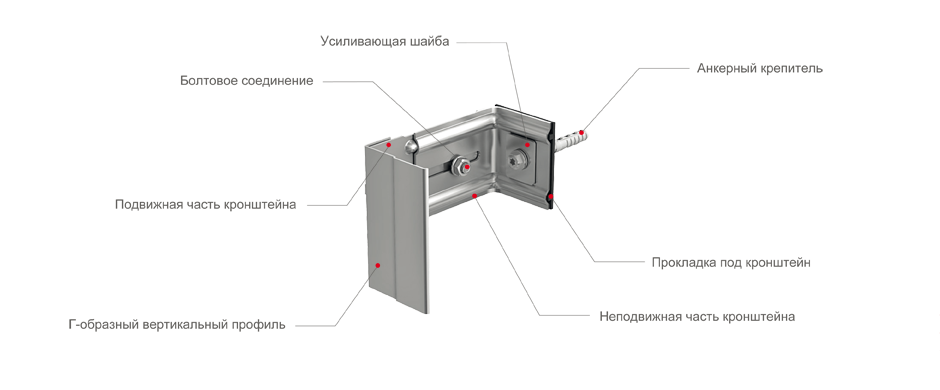

L-ВСт Краспан (L-образная вертикальная стальная) – система из оцинкованной стали
Все элементы данной подсистемы имеют цинковое покрытие толщиной не менее 18 мкм, что соответствует I классу по ГОСТ 14918-80.
Все элементы подсистемы L-ВСт Краспан окрашиваются полиэфирной порошковой краской. Толщина покрытия не менее 60 мкм.
Преимущества данной системы – прочность, надежность и экономичность. Коррозионная стойкость обеспечивается цинковым покрытием и порошковой окраской.
В зависимости от степени агрессивности окружающей среды элементы данной подсистемы производятся из оцинкованной стали, цинковое покрытие наносится горячим способом слоем 18 мкм.
L-ВСтН Краспан (L-образная вертикальная стальная нержавеющая) – система из нержавеющей стали
L-ВА Краспан (L-образная вертикальная алюминиевая)
Преимущества алюминиевой подконструкции – легкость, долговечность и технологичность. Подсистема L-ВА Краспан имеет низкий удельный вес, что позволяет устанавливать ее даже на здания с невысокой несущей способностью стен и фундаментов.
Оптимально подобранные алюминиевые сплавы
Для производства кронштейна используется сплав АД 0 Н – максимально коррозионностойкий алюминий. Такой выбор был сделан в связи с тем, что кронштейн является деталью, к которой предъявляются наибольшие требования противостояния коррозии. Пластичность данного сплава в кронштейне КРАСПАН компенсируется за счет дополнительных ребер жесткости.
Повышает эксплуатационную надежность соединений
Спектральный анализ металла
Для производства алюминиевой подконструкции используется только качественный металл первичной обработки, прошедший на заводе КРАСПАН спектральный анализ и приемочные испытания.
Монтаж навесных вентилируемых фасадов по системе Краспан
Вентилируемые навесные фасады зданий являются сегодня наиболее эффективным способом внешней облицовки. Они выполняют следующие функции:
Облицовка такого вида состоит из монтируемой на стене металлической конструкции — каркаса со специальными крепёжными кронштейнами, удлинителями и направляющими. В промежуток между облицовкой и стеной укладывается теплоизолятор так, чтобы оставалась определённая прослойка воздуха, сообщающаяся с атмосферой. Система комплектуется метизами, дюбелями, анкерами и мембранами.
Известны несколько вариантов современных фасадных систем, которые отличаются техническими характеристиками, монтажными и эксплуатационными особенностями. Наибольшей популярностью пользуется навесной вентилируемый фасад Краспан. Эта конструкция очень практична и надёжна. Она легко монтируется, отличается высокой прочностью и безопасностью в эксплуатации, что обеспечивает ей большую популярность.
Система вентилируемых фасадов Краспан
Алюминиевые композитные панели Краспан Композит-AL
Производится три вида несущих металлических каркасов систем вентилируемых фасадов Краспан:
Технология изготовления таких конструкций предусматривает обеспечение универсальными крепёжными узлами, что существенно ускоряет монтажные работы.
Краспан Композит-AL, L-образная подсистема, композитные панели
Системы Краспан прекрасно функционируют во всех сейсмических, климатических и ветровых зонах. Одно из главных их преимуществ перед другими системами — это наличие регулируемого кронштейна, позволяющего применять утеплительный слой разной толщины. Кроме того, с его помощью можно компенсировать неровности, имеющиеся на несущих стенах зданий. Из других достоинств, которыми обладает система вентилируемых фасадов Краспан, можно выделить следующие свойства:
Типы навесных вентилируемых фасадов Краспан
В зависимости от расположения основных профилей навесной вентилируемый фасад Краспан бывает трёх типов:
Скрытый кляммер, саморез, U-образная подсистема
Современные конструкции навесных вентилируемых фасадов Краспан представлены тремя типами — L-образные, U-образные и закрепляемые в межэтажных перекрытиях.
К достоинствам L-образной системы Краспан относятся:
Достоинства, которые присущи U-образной системе Краспан:
Скрытый кляммер, саморез, L-образная подсистема
Преимущества подсистемы профилей, которая крепится в межэтажных перекрытиях:
Монтаж систем вентилируемых фасадов Краспан
Устройство систем вентилируемых фасадов Краспан
В системах возведения вентилируемых фасадов слои, составляющие конструкцию, расположены в такой последовательности: стена здания, тепловая изоляция, зазор воздуха и защитный экран. Система оптимальна, поскольку слои из разных материалов размещаются по уменьшению коэффициента их теплоотдачи. Конструктивно в неё входят: несущий каркас, слой утеплителя, фасадные плиты и вспомогательные элементы.
Система вентилируемых фасадов Краспан монтируется поэтапно:
Фасадные навесные системы Краспан гарантируют долгий срок службы, возможность монтажа в любое время года, эстетичный внешний вид, создание комфортного микроклимата в помещениях. Стены надёжно защищаются от осадков, перепадов температуры, солнечных лучей и механического воздействия. Бытовая влага не задерживается в них, а выводится через воздушный канал. Регулировка кронштейнов позволяет устанавливать утеплитель любой толщины, компенсировать неровности на поверхности стен. К тому же, вентилируемые фасады ежегодно дают ощутимую экономию энергоносителей и финансовых средств.
Виды навесных вентилируемых фасадов производителя Краспан: обзор
География объектов данной организации довольна обширна и включает в себя около 200 городов России, Белоруссии, Украины, Казахстана, Латвии и Норвегии.
Отзывы: преимущества и недостатки
К основным преимуществам фасадных систем марки «Краспан» большинство специалистов и пользователей данной продукции относит:
Виды облицовочных материалов «Краспан»
Рассмотрим технические характеристики наиболее популярных облицовочных материалов, выпускаемых компанией «Краспан»:
Официальный сайт
Официальный сайт производителя навесных вентилируемых фасадов и облицовочных материалов «Краспан» располагается по адресу http://www.kraspan.ru.
В связи с этим стоимость каждой конкретной фасадной системы будет зависеть именно от этих факторов, поэтому уточнять ее нужно непосредственно у поставщика продукции.
Однако производитель предусмотрел возможность предварительного расчета стоимости, создав специальный онлайн-калькулятор. Теперь для того, чтобы вычислить стоимость необходимой фасадной системы, нужно перейти в соответствующий раздел сайта (http://www.kraspan.ru/calculator) и указать имеющиеся данные. Расчеты системой производятся мгновенно.
Где купить фасадные панели «Краспан»?
В Москве
В Москве фасадные панели «Краспан» можно приобрести в таких организациях, как:
Типовая технологическая карта (ТТК) Монтаж навесной фасадной системы с вентилируемым воздушным зазором «Краспан»
Типовая технологическая карта (ТТК) Монтаж навесной фасадной системы с вентилируемым воздушным зазором «Краспан»
ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)
МОНТАЖ НАВЕСНОЙ ФАСАДНОЙ СИСТЕМЫ С ВЕНТИЛИРУЕМЫМ ВОЗДУШНЫМ ЗАЗОРОМ «КРАСПАН»
Типовая технологическая карта, как правило, составляется по рабочим чертежам типовых проектов зданий, сооружений, отдельных видов работ на строительные процессы, части зданий и сооружений. При отсутствии таковых возможно составление ТТК на какой-то определенный вид специальных работ.
На базе типовых технологических карт, разрабатываются технологические карты применительно к строящемуся объекту, местным условиям строительства, (СНиП 3.01.01.85* «Организация строительного производства»).
Привязка типовой технологической карты к местным условиям строительства заключается в уточнении объема работ, средств механизации, потребности в материальных ресурсах, а также в уточнении технологической схемы организации работ в соответствии с фактическими условиями производства, применяемыми материалами.
Технологические карты разрабатываются по единой схеме, рекомендуемой «Руководством по разработке и утверждению технологических карт в строительстве (к СНиП 3.01.01.85* «Организация строительного производства») Центрального научно-исследовательского и проектно-экспериментального института организации, механизации и технической помощи строительству (ЦНИИОМТП).
Технологическая карта (ТК), входящая в состав проекта производства работ конкретного объекта, сооружения, является основным документом строительного процесса, регламентирующим его технологические и организационные положения.
Состав и степень детализации материалов, разрабатываемых в проекте производства работ, устанавливаются соответствующей подрядной строительно-монтажной организацией, исходя из специфики и объема выполняемых работ.
Нормативной базой для разработки технологических карт являются: СНиП, СН, СП, государственные стандарты на методы контроля, конструкции и материалы соответствующего вида, производственные нормы расхода материалов, ведомственные, территориальные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.
Цель создания представленной типовой технологической карты дать рекомендуемую нормативными документами схему технологического процесса при производстве строительно-монтажных работ, состав и содержание ТТК, примеры заполнения необходимых таблиц.
Методы выполнения работ, принятые в карте, материально-технические ресурсы, средства механизации носят рекомендательный характер и могут изменяться в зависимости от принятых проектных решений.
В технологической карте не рассматриваются вопросы, связанные с особенностями строительства зданий в сейсмических районах.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.2. Под термином навесной вентилируемый фасад понимается многослойная конструкция утепления и отделки наружных стен с вентилируемым воздушным зазором между слоем наружной отделки фасада (защитно-декоративным экраном) и слоем утеплителя, расположенных с внешней стороны несущих конструкций наружной стены.
На рисунке 1 представлена схема установки одного из вариантов системы навесного вентилируемого фасада:
1.3. Все системы, как правило, предназначены для наружной отделки и утепления наружных стен жилых и гражданских зданий, но могут применяться и только для отделки фасадов зданий без дополнительной теплоизоляции наружных стен.
1.4. Подобная система фасадов позволяет существенно снизить потери тепла зимой и перегрев здания летом.
1.5. Системы НВФ отвечают технологическим требованиям мирового строительного рынка:
— индустриальное изготовление конструкций;
— простота и скорость монтажа;
— отсутствие «мокрых» процессов (монтаж круглый год);
— придание нового современного облика как вновь возводимым зданиям, так и реконструируемым;
— продолжительный срок службы.
1.6. В основу разработки представленной типовой технологической карты положен вариант производства работ по монтажу навесной фасадной системы с вентилируемым зазором «КРАСПАН».
1.7. Система является многослойной конструкцией, состоящей из несущего каркаса, утепляющего слоя, фасадных плит «КРАСПАН» и ряда фасонных элементов для устройства швов, оконных откосов, сливов и т. п.
1.8. Для решения архитектурных задач фасадная система «КРАСПАН» располагает широкими возможности по выбору цвета и фактуры фасадной поверхности облицовочных плит, в том числе:
— панели кассетного типа.
1.9. Универсальность фасадных систем «КРАСПАН» позволяет использовать для отделки одновременно несколько видов облицовочных материалов, сочетания нескольких цветов на одном фасаде.
1.10. Возможен прием наложения на основной облицовочный слой фрагментов облицовочных плит другого цвета, а специальное решение элементов несущего каркаса позволяет отдельные участки фасада делать выступающими из его плоскости.
1.11. Архитектурные детали в виде поясков, карнизов, обрамлений проемов и других элементов можно выполнить из предварительно выкроенных и выгнутых стальных оцинкованных листов, покрытых цветными полимерными составами. Эти детали крепятся к несущему каркасу системы.
1.12. Система рекомендована специалистами института ГУП ЦНИИСК им к применению в облицовке зданий и сооружений любой этажности и всех степеней огнестойкости.
1.13. Основанием для системы являются несущие конструкции наружных стен зданий из различных материалов: кирпича, монолитного, сборного бетона и из других материалов плотностью более 600 кг/м
2. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ ВЫПОЛНЕНИЯ РАБОТ
2.1. Все работы по монтажу навесных фасадных систем необходимо осуществлять в соответствии с требованиямиСНиП 3.03.01-87 «Несущие и ограждающие конструкции», других действующих нормативных документов, рекомендаций по проектированию и монтажу многослойных систем наружного утепления фасадов зданий, технических условий разработчиков системы.
2.2. Работы по монтажу системы «КРАСПАН» могут выполнять организации, специалисты которых прошли обучение и имеют лицензию на право выполнения указанных работ от ООО «Фаско-Строй».
2.3. В данной технологической карте принята следующая последовательность выполнения основных технологических операций монтажа системы:
— разбивка здания на захватки, определение порядка и последовательности перемещения монтажников с одной захватки на другую;
— разметка фасада, по которой будут устанавливаться и крепиться к основанию кронштейны и горизонтальные профили;
— сверление отверстий под дюбели для крепления кронштейнов к основанию посредством анкерных болтов;
— установка и крепление горизонтальных профилей на кронштейны;
— установка плит утеплителя в смонтированные ряды горизонтальных профилей;
— укрытие влаговетрозащитной пленкой плит утеплителя вместе с горизонтальными профилями;
— монтаж вертикальных профилей;
— монтаж облицовочных плит.
2.4. На реконструируемых зданиях работы по монтажу системы начинаются с очистки фасада от несвязанных с основанием элементов, таких как отслоившиеся штукатурка, краска и т. п. Кроме того, фасад надо освободить (демонтировать) от специальных устройств: водостоков, различных кронштейнов, антенн, вывесок и др.
2.5. Работы по монтажу фасадных систем «КРАСПАН» следует выполнять с лесов.
2.6. В качестве вертикального транспорта используются башенные краны или строительные подъемники.
2.7. Перед началом монтажа системы здание разбивается на захватки. Величина захваток и их количество в каждом случае определяются с учетом многих факторов, в том числе размеров фасадов здания, величины бригады монтажников, оснащения строительной организации оборудованием и оснасткой, условиями комплектации строительстваматериалами, изделиями и др.
Захваткой может быть вся высота фасада, а можно фасад по высоте разделить на несколько захваток, учитывая наличие промежуточных карнизов, поясков и другие факторы. Также в горизонтальном направлении захваткой может быть весь фасад или только одна секция, а может быть принят какой-либо другой способ деления фасада на захватки.
2.8. Монтаж системы начинается с разметки фасада установки маяков, по которой будут устанавливаться и крепиться к основанию кронштейны и горизонтальные профили.
Разметка выполняется с помощью геодезических приборов, уровня и отвеса. Установка и крепление кронштейнов, горизонтальных и вертикальных профилей в пределах захватки может производиться снизу вверх и наоборот в зависимости от принятых технологических решений.
2.9. После разметки фасада в нем сверлятся отверстия под дюбели для крепления кронштейнов НК 1 к основанию посредством анкерных болтов АК 1. Для снижения теплопередачи в месте примыкания кронштейна к основанию между ними на анкерный болт одевается паронитовая прокладка.
Категорически запрещается сверлить отверстия для дюбелей в пустотелых кирпичах или блоках с помощью перфоратора. Для этих целей применяют низкооборотные дрели.
3.7. Приемочный контроль производится для проверки и оценки качества законченных строительством объектов или их частей, а также скрытых работ и отдельных ответственных конструкций.
3.7.1. Все скрытые работы подлежат приемке с составлением актов их освидетельствования, которые должны составляться на каждый завершенный процесс, выполненный самостоятельным подразделением исполнителей.
Освидетельствование скрытых работ и составление акта в случаях, когда последующие работы должны начинаться после перерыва, следует производить непосредственно перед производством последующих работ.
Запрещается выполнение последующих работ при отсутствии актов освидетельствования предшествующих скрытых работ во всех случаях.
3.7.2. Отдельные ответственные конструкции, по мере их готовности подлежат приемке в процессе строительства с составлением акта промежуточной приемки этих конструкций. Данное требование приемочного контроля относится и к установке фасадных навесных систем.
3.7.3. При возведении сложных и уникальных объектов акты приемки ответственных конструкций и освидетельствования скрытых работ должны составляться с учетом особых указаний и технических условий проекта (рабочего проекта).
3.7.4. Управление качеством строительно-монтажных работ должно осуществляться строительными организациями и включать совокупность мероприятий, методов и средств, направленных на обеспечение соответствия качествастроительно-монтажных работ и законченных строительством объектов требованиям нормативных документов и проектной документации.
3.7.5.Контроль осуществляется производителем работ, представителем заказчика, представителем проектной организации (авторского надзора) с привлечением, при необходимости, соответствующей специализированной организации.
4. ТЕХНИКА БЕЗОПАСНОСТИ
4.1. Производство работ по монтажу навесных фасадных систем должно выполняться с обязательным соблюдением правил техники безопасности, пожарной безопасности, охраны труда в соответствии с требованиями СНиП 12-03-2001* «Безопасность труда в строительстве. Часть 1. Общие требования», СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство», ТИ РО-055-2003 «Верхолазные работы», СП 12-136-2002″Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ», СП 12-133-2000, СП 12-135-2003, МДС 12-11.2002, ССБТ (система стандартов безопасности труда), нормативных актов других организаций, требования которых не противоречат вышеназванным нормативным документам в строительстве.
4.2. Ответственность за выполнение мероприятий по технике безопасности, охране труда, промсанитарии, пожарной и экологической безопасности возлагается на руководителей работ, назначенных приказом.
4.3. Охрана труда рабочих должна обеспечиваться выдачей администрацией необходимых средств индивидуальной защиты в соответствии с «Типовыми отраслевыми нормами бесплатной выдачи спецодежды, спецобуви и других средств индивидуальной защиты».
Работники, занятые производством работ по утеплению фасадов, должны быть обеспечены следующими индивидуальными и коллективными средствами защиты в соответствии с ГОСТ 12.4.011-89, которыми необходимо пользоваться в зависимости от характера выполняемых работ:
— спецобувь и спецодежда;
В комплекс санитарно-технических мероприятий входит обеспечение работающих бытовыми помещениями, санитарно-гигиеническими устройствами, в соответствии с действующими нормами и характером выполняемых работ. (СНиП 2.09.04-87* с изменением N 3, СНиП 21-01-97*). Рабочим должны быть созданы необходимые условия труда, питания и отдыха.
4.4. Решения по технике безопасности должны учитываться и находить отражение в организационно-технологических схемах на производство работ.
4.5. Сроки выполнения работ, их последовательность, потребность в трудовых ресурсах устанавливается с учетом обеспечения безопасного ведения работ и времени на соблюдение мероприятий, обеспечивающих безопасное производство работ, чтобы любая из выполняемых операций не являлась источником производственной опасности для одновременно выполняемых или последующих работ.
4.6. При разработке методов и последовательности выполнения работ следует учитывать опасные зоны, возникающие в процессе работ. При необходимости выполнения работ в опасных зонах должны предусматриваться мероприятия по защите работающих.
4.7. На границах опасных зон должны быть установлены предохранительные защитные и сигнальные ограждения, предупредительные надписи, хорошо видимые в любое время суток.
4.8. Освещенность участков производства работ должна обеспечивать безопасное ведение работ. Освещение должно предусматриваться рабочим, охранным и аварийным.
4.9. На все технологические операции и производственные процессы должны быть разработаны инструкции по технике безопасности (включая операции, связанные с эксплуатацией электрооборудования и работами на высоте).
4.10. Изделия должны быть рассчитаны на эксплуатационные нагрузки, включая ветровую нагрузку в соответствии с действующими строительными нормами.
4.11. Изделия (или материалы для их изготовления и комплектующие детали), применяемые при монтажных работах, должны иметь документы о санитарной безопасности, предусмотренные действующим законодательством и оформленные в установленном порядке.
4.12. При работе с применением электрифицированных инструментов необходимо обеспечивать выполнение требований ГОСТ 12.1.003-83, ГОСТ 12.1.005-88 и СН 245-71.
4.13. Разрешается работать только с исправным оборудованием, подключение которого к электросети должны выполнять электрослесари, имеющие соответствующую квалификацию.
4.14. При возникновении неполадок в работе механизмов необходимый ремонт допускается производить только после их остановки, обесточивания и прекращения подачи сжатого воздуха.
4.15. Корпуса всех электрических механизмов должны быть надежно заземлены.
4.16. Погрузку, разгрузку и переноску материалов необходимо производить с соблюдением норм поднятия и переноски тяжестей.
К работе с пневматическими и механическими инструментами допускаются лица не моложе 18 лет, прошедшие специальное обучение и получившие удостоверение на право работы с этими инструментами, а также аттестованные по первой группе техники безопасности и не имеющие медицинских противопоказаний по данному виду работ.
Каждый рабочий, пользующийся пневматическим и механическим инструментом, должен знать инструкцию и правила технической эксплуатации инструмента, безопасные способы подключения и отключения инструмента, основные причины неисправности инструментов и безопасные способы их устранения.
При возникновении неполадок в работе механизмов необходимый ремонт допускается производить только после их остановки и обесточивания.
4.17. При использовании изоляционных материалов возможно образование незначительного количества твердых и эластичных отходов, которые должны быть собраны в специальные емкости и направлены на уничтожение в соответствии с СанПиН 2.1.7.1322-03 «Гигиенические требования к размещению и обезвреживанию отходов производства и потребления».
5. ПОТРЕБНОСТЬ В РЕСУРСАХ
5.1. Потребность в машинах и оборудовании принята по ГЭСН.
5.1.1. Состав применяемых в ГЭСН строительных машин и механизмов дается в сокращенных наименованиях, без привязки к конкретным их маркам, указывается только тип и, при необходимости, основная характеристика машины. Такое построение ГЭСН позволяет учитывать фактически применяемые машины и обеспечить достоверное определение стоимости их эксплуатации. Основанием для установления типов и марок строительных машин является проектная документация.
5.1.2. Примерный перечень основного необходимого оборудования, машин, механизмов, технологической оснастки, инструмента и приспособлений для монтажа навесной фасадной системы «КРАСПАН» приведен в таблице 2:
Наименование машин, механизмов и
оборудования
