Вентиляция плоской кровли

При выборе типа кровельной системы некоторые владельцы участков решают создать оригинальное строение и выбирают плоскую крышу. Но при выборе такого варианта важно учитывать, что конструкция должна хорошо вентилироваться. При желании можно сделать плоскую кровлю эксплуатируемой.

Достоинства плоской кровли

К преимуществам плоской кровли можно отнести:

К недостаткам плоских крыш можно отнести отсутствие чердака. Также следует отметить, что плоские кровли требуют создания системы принудительной вентиляции. При создании крыши важно помнить, что для ее сохранения важно правильно создать вентиляционные каналы.

Элементы плоской крыши

Основанием для плоской кровли может выступать железобетонная плита и профилированные металлические листы. При выборе второго варианта следует выбирать только массивные изделия. Это связано с тем, что легкие листы во время эксплуатации могут быстро деформироваться из-за постоянной нагрузки.

Стандартная кровля имеет следующие элементы:

Если создается неэксплуатируемая конструкция, слой гидроизоляции может быть завершающим. Часто при покрытии плоской кровли используется рубероид.

Когда сооружается инверсионная крыша, на основание сначала укладывается гидроизоляционный материал, а затем теплоизоляционные плиты. После этого укладывается второй слой изоляции. Это необходимо только в случае, когда используется утеплитель, который боится влаги. На следующем этапе создается бетонная стяжка. После обработки поверхности специальной мастикой происходит монтаж кровельного материала.

Кроме этого, на плоской конструкции оборудуются дополнительные элементы:

При желании можно сделать на крыше люк. Благодаря ему можно попасть на крышу, не выходя на улицу. В летнее время такой люк может использоваться для дополнительной вентиляции. Зимой люк необходимо для очищения кровли от скапливающегося снега.

Количество устанавливаемых элементов вентиляции зависит от площади кровли. На 25 квадратных метров устанавливается 1 изделие. Минимальное количество таких устройств должно быть равно двум. Следует отметить, что элементы системы искусственной вентиляции должны устанавливаться в самой высокой точке кровли.

Так как плоская крыша быстрее теряет тепло, в доме необходимо устанавливать мощные отопительные приборы. Также следует помнить о том, что дымоход должен создаваться таким образом, чтобы он эффективно выводил дым из печи или камина. Даже небольшое несоответствие может привести к задымлению комнат. В местах выхода дымохода через кровлю необходимо закреплять материалы, которые выдерживают воздействие высокой температуры.

Причины появления влаги в подкровельном пространстве

Чаще всего при создании плоской крыши используются мягкие кровельные материалы. Основной проблемой при их использовании является вздутие и появление протечек. Чтобы избежать подобных проблем, следует установить аэраторы.

Вздутие происходит из-за образования большого количества паров влажного воздуха. Следует отметить, что такие проблемы обычно возникают при наличии дефектов в пароизоляционном слое.

Скопление паров при отсутствии вентиляции отрицательно сказывается не только на кровельном материале, но еще и на утеплителе. Из-за воздействия влаги он может перестать выполнять свои функции. Также из-за скопления влаги в подкровельном пространстве может образоваться плесень. Именно поэтому при организации плоской кровли необходимо заранее подумать об установке системы вентиляции.

Преимущества дышащей кровли

Для создания такого типа крыши происходит создание вентиляции плоской крыши. К плюсам данного типа кровли можно отнести:

Во время создания вентиляции плоской кровли следует помнить, что она должна иметь уклон для эффективного отвода осадков.

Просушка подкровельного пространства

Если влага проникает в цементно-песчаную стяжку, в зимнее время она замерзает и начинает увеличиваться в объеме. Из-за этого стяжка может начать разрушаться.

Если кровля уже создана без вентиляции, перед установкой аэраторов необходимо тщательно просушить подкровельное пространство. Для этого нужно сначала полностью снять мягкую кровлю и заменить ее. Также можно установить аэраторы турбинного типа и просушить утеплитель.

В летнее время температура на поверхности кровли может достигать 90 градусов, а под ней около 70. Важно организовать систему таким образом, чтобы воздушные массы перемешивались. Это будет способствовать испарению влаги.

Виды аэраторов и их установка

Установить систему вентиляции можно как в процессе создания кровли, так и в случае, если крыша уже построена. Корпус таких конструкций выполняется из материалов, которые устойчивы к воздействию влаги и перепадам температур. Наиболее популярными являются изделия из пластика и нержавеющей стали.

Количество элементов вентиляции для определенной кровли обусловлено ее площадью и концентрацией конденсата. Также важно учитывать и состояние кровельного покрытия. При наличии в доме бассейна или прачечной следует рассчитывать количество элементов вентиляции заранее.

Вентилирование кровли обеспечивается установкой вентиляционных патрубков. Данный процесс не является сложным и может быть выполнен своими руками. Элементы вентиляции представляют собой трубы, которые выполнены из прочного полиэтилена и накрыты зонтиком для защиты от осадков.

Если происходит укладка новой крыши, аэраторы устанавливаются на нижний слой кровли. Все работы выполняются в несколько этапов:

Если вы не имели опыта проведения описываемых работ, стоит доверить создание вентиляции плоской кровли профессиональным строителям. Это позволит сократить время строительства. Также следует отметить, что при выборе такого варианта можно не беспокоиться о надежности создаваемой конструкции. Если же укладка кровли будет выполняться самостоятельно, необходимо заранее составить план и внимательно выполнять каждое действие, проверяя надежность всех элементов конструкции.

Советы по установке

Во время проведения работ по установке дефлекторов необходимо соблюдать несколько рекомендаций опытных строителей. При использовании в качестве кровельного материала профлиста, аэратор должен проходить до нижнего теплоизоляционного слоя.

Указанные вентиляционные устройства закрепляются на кровле длинными саморезами. Во время проведения таких работ важно проверить надежность всех стыков и загерметизировать их. Попадание даже небольшого количества влаги может привести к порче утеплителя.

Источник

Дымоход котла и вентканал в кухне-пристройке с плоской крышей

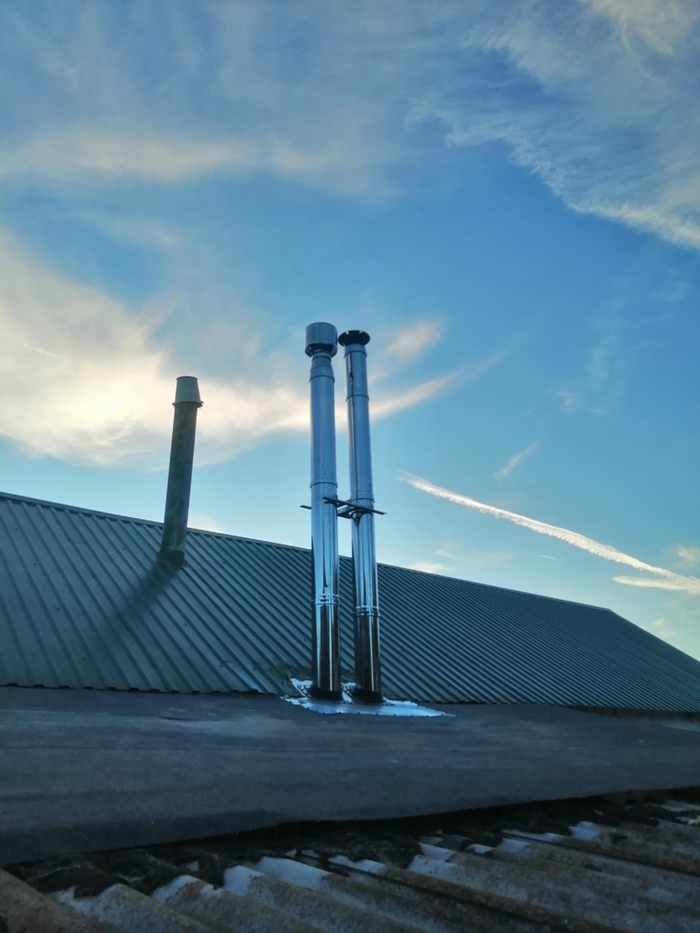

Самый интересный момент в этой истории, это как закрепить 3 метра трубы на плоской кровле, когда толщина перекрытия всего 20 см, а таких труб две?
Растяжки не поставишь, не к чему крепить, делать ниже нельзя, может быть обратная тяга.
В таких случаях нет ничего лучше чем закрепить трубы между собой, например стеновыми хомутами и штангой, где то посередине.

Самое важное создать прочую опору труб внизу, «корень», который будет надёжно держать всю конструкцию на себе.

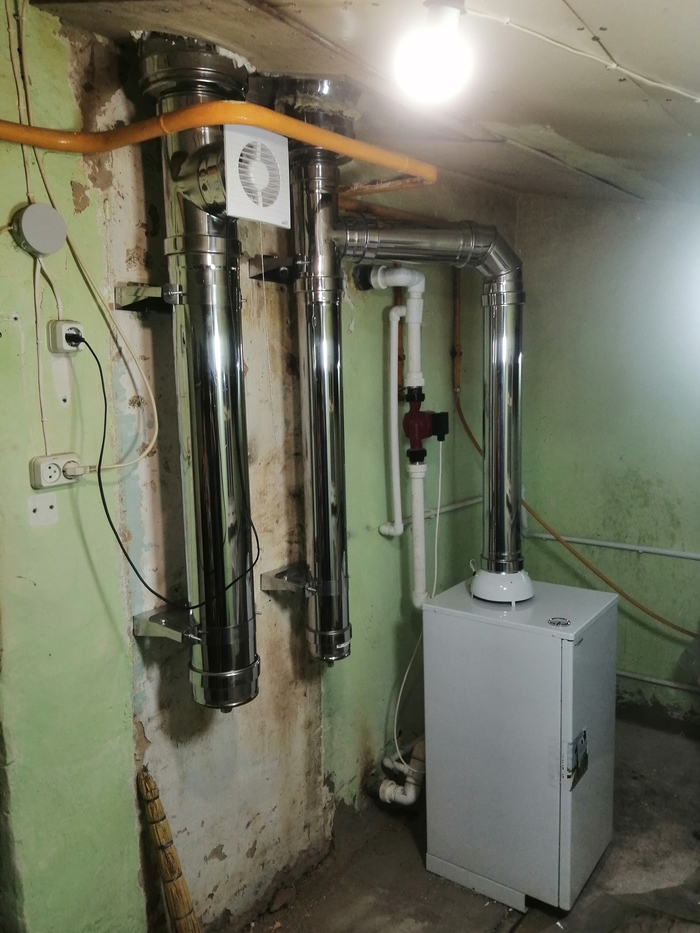

Удлинить конденсатоотвод метровой трубой, и закрепить её на раздвижных кронштейнах, вот как лучше всего выполнить основу в таком случае. Троиники, и конденсатоотводы выполнены из одностенной трубы, так во-первых дешевле, а во-вторых внутри помещения нет смысла ставить Сэндвич трубы. Но все что выше тройников- двухстенные трубы.

Вентилятор в вент канале перекочевал туда из кирпичной трубы, по просьбе заказчика, сугубо в качестве » решетки», он будучи отключенным, предательски крутится, демонстрируя отменную тягу.

Дубликаты не найдены

Непонятно, что заставило ставить нержавейку. Поставил бы азбестоценментную, и уже её зашил оцинковкой тоненькой под цвет крыши. Азбестоцементную трубу не шатает. Так и по деньгам нормально.

Непонятно применение достаточно дорогой финской юбки на стык трубы с кровлей. Поскольку у тебя труба теплоизолированная, ты мог спокойно отделаться хорошим рубероидом по мастике или собрать из листа тонкой стали юбочку, там ничего особо сложного. Для понимания, как сделать раскрой, просто проткни лист бумаги карандашом, только в месте прокола сделай загиб вверх ≈5мм __А__ (в оцинковке это будет 100мм), это даст лишний материал для обжима.

Кстати, на профнастиле на той трубе что с ведром надо было именно такую деталь примыкания выполнить. Из того же профнастила сделать загиб, отдав на него 2 волны. А то что ты сотворил — потечёт, потому что профнастил гнёт ветром.

А вот с вентилятором полная жопа. Слишком мощный. Двери-окна закрыл, и вот тебе обратная тяга в котёл 60м³ в час. Его там вообще ставить нельзя! Лучше бы приточную сделал на клапане, лучше на уровне земли, чтобы ветром не задувало. Дверца для кота в двери как вариант.

Вентилятор генерирует электричество, осталось на него «умный дом» какой-нибудь прикрутить ))

28 февраля 2021 года. СЕВЕРНАЯ ЖЕМЧУЖИНА, БАНЯ, часть 2

Выполнен монтаж теплового пункта бани, площадью 160кв.м.

Стоимость оборудования(гидравлический разделитель, насосы, трехходовые): 77т.р.

Стоимость обвязки(нерж. трубы Valtec, соединители, краны, термометры, манометры): 93т.р.

Стоимость монтажа: 62т.р.

Второй тепловой пункт на данном участке.

Так как присутствует система вентиляции, куда вода подаётся с максимальной температурой нагрева в 70-80 градусов, то не только для теплого пола, но и для радиаторов применяется узел смешения для понижения температуры теплоносителя, которые будут управляться автоматикой.

Для водоснабжения заложены три трубы, две из которых(ГВС и её рециркуляция) идут в едином утеплителе вместе с трубами для отопления.

ХВС поступает в обычной ПНД трубе, проложенной рядом с утепленной.

25 февраля 2021 года. ПЕТЕРГОФ, часть 2

Выполнен монтаж котельной дома, площадью 260кв.м.

Ох, и заставили же мсье Васениных пошевелить мозгами, как расположить на двух небольших стенках ВСЁ наше оборудование и обвязку. Причем на одной из стен половину пространства занимало окно.

В таких условиях нас заставила оказаться лютая вент-установка, которая забрала всё остальное пространство в котельной.

Основным отоплением в доме является система вентиляции.

Теплый пол под плиткой носит функцию просто комфортного.

Именно так работают эти системы в Америке в доме у родственников заказчика, и у себя в Петергофе он захотел такое же исполнение.

Насос рециркуляции ГВС с таймером обеспечивает появление воды из каждого смесителя после 1-2 секунд ожидания.

Установка вентиляционного колпака с проходкой на профлист

Итак, мы имеем универсальную проходку КРОВЕНТ, вент колпак утеплённый Ф150-500, и кровля покрытая профлистом С21 куда мы все будем ставить.
С самого начала необходимо приготовить плоский лист метала в цвет, с завальцованными краями, размером 60×70 см, его надо завести под конёк и закрепить кровельными болтами, обычно теми что крепится сам конёк.

Далее выставляем проходку по центру. Важно не забыть заранее разметить где именно ставить колпак, там не должно быть стропил.

Размечаем по внутренней стороне резинового кожуха. Стоить заметить что в принципе его конструкция позволяет ставить его сразу «на волну», и это допустимо, поскольку он выполнен по принципу мастер-флеша, т. е. имеет гибкий алюминиевый периметр, но наш способ эффективнее и проще.

Следующий шаг, вырез под вент выход.

Лобзик с пилкой по металлу делает это легко и быстро.

Поскольку проходку мы будем крепить к листу, есть риск задувания снега снизу по волне, чтобы предотвратить это делаем закладную из куска жести

Далее примеряем резиновый кожух и размечаем его внешние границы,чтобы можно было удобнее наносить силикон.

На срез волны тоже наносим силикон, и потом ещё из нутри тоже надо пройти, со стороны чердака, но это не снял.

Силикон наносится под закладную и на неё.

И на всякий случай проходим силиконом по периметру изнутри и снаружи.

Одеваем верхнюю часть проходки, и крепим её.

Но прежде чем крепить, необходимо примерить колпак, на разных уклонах кровли иногда проходку приходится немного двигать вверх к коньку, из за толщины обрешетки.

После того как проходку закрепил, осталось выставить и закрепить сам вент выход с колпаком.

Также желательно прокрутить нижние углы листа метала на который ставим вент выход.

Вот и все, самое сложное позади, остаётся аккуратно слезть с крыши, и продолжить работу в чердаке.
Если что вот так у нас располагаются инструменты на крыше

Внутри как правило дело идёт быстрее, и немного безопаснее.

На фото выше труба в чердачном пространстве, уже утепленная. Пароизоляционная мембрана тоже склеена.

Чтобы не было короба, по просьбе заказчика пропили стену, и в ней проложили вентканал.
Вообщем то все пока. Если есть вопросы, отвечу. Если кто либо имеет информацию как можно ещё быстрее и лучше установить колпак с проходкой, буду очень признателен ссылке на пост, с удовольствием изучу новый способ.

Кажется мы забыли про дымоход. ( и вентканал тоже)

Как правило, мы всегда сначала предлагаем обойтись «малой кровью»: установить настенный турбированный котел,который не требует стационарного дымохода, либо насадку полутурбо, для некоторых видов напольных котлов. Если же по каким то причинам вариант с дымоходом остается,то тут напрашивается несколько вариантов:

-дымоход (а рядом можно и вентканал ) из нержавеющей или оцинкованной) сэндвич трубы, быстро,относительно дешево,надежно,красиво;

-кирпичная конструкция с несколькими шахтами, это и дымоход и вентиляция,вариант хороший,но дорогой, и монтаж (кладка) не быстрый, чаще всего выстраивается еще до крыши, каменщиками, у нас их нет, и вообще кирпичная кладка как вид деятельности нам конкретно не интересна. Поэтому дальше поговорим про дымоходы и вентканалы из сэндвич трубы.

Герметизация прохода через стену гораздо проще чем через кровлю,где используются системы «мастер-флеш», однако же это все зависит от геометрии и расположения помещения где устанавливается котел. Как видно на фото выше, можно пройти даже сквозь старую шиферную кровлю, и все будет герметично, поскольку мы обязательно используем мастер-флеш и армированный силикон с фиброй. Для прохода потолочного перекрытия, с дымоходом обязательно используем ППУ, для вентиляции не обязательно.

На некоторых объектах приходится комбинировать: дымоход из сэндвич трубы, а вентканалы что «разбросаны» по всему дому из утепленной ПВХ трубы с колпаками и проходками.

Пример решения интересной задачи по монтажу вентканала на фото ниже: заказчик хотел вентилировать сауну в цоколе, и кухню на первом этаже, проложить канал внутри отказался,не хотел нарушать отделку и геометрию спален второго этажа, кубатура помещений разная, моторизировать тоже не хотел, нужна была именно естественная вентиляция. На фото часть дома выходящая на участок (огород).

Дымоход и вентканал в срубе. Один из примеров где их специально «забыли» сделать при строительстве.

На фоне видно «Вилпевский » колпак вентиляции санузла.

Сэндвич трубы очень часто применяются при монтаже отдельных котельных, как крупных,так и небольших. Пример на фото: промышленная котельная 100 кВт для бетоносмесительного узла.

Для сборки каналов из сэндвич трубы необходимо знать проектную величину диаметров каналов, их высоту, желательно опыт по креплению и размещению, а так же не забыть всякие штуки типа конденсатоотвода, оголовка или зонта с ветрозащитой, применять средства герметизации при проходе кровли. Кому что интересно-задавайте вопросы.

У меня вопрос к тем кто подписался, или к тем кому просто интересно, есть несколько тем о чем написать, но насколько это кому нужно и актуально:

-водоподготовка и очистка, аэрация,обезжелезивание,смягчение,мех.очистка;

-отопление,принцип работы, простейшие и они же лучшие схемы гидравлики;

-отопление удаленных объектов, скажем 30-100 м, управление на простых компонентах;

-обустройство сважины, использование буферной емкости;

Источник

Система вентиляции частного дома в вопросах и ответах форумчан

Полагаем, что пользователи FORUMHOUSE согласятся с утверждением, что грамотный подход к системе вентиляции частного дома заключается в следующем – в первую очередь необходимо просчитать воздухообмен, затем, на основе этих данных подобрать необходимое сечение воздуховодов. И только после этого можно составлять схему вентиляции коттеджа, и определять места установки вентиляционного оборудования.

Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва) вентиляцию в доме можно разделить на три типа:

petrovk:

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова(ник на форуме Matilda):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Matilda:

Воздуховоды для вентиляции для частного дома — требования и особенности

Чтобы система вентиляции работала с максимальной эффективностью необходимо, чтобы внутренняя поверхность воздуховода оказывала минимальное сопротивление движению воздуха. Посмотрим, как правильно выбрать воздуховоды для вентиляции своего дома.

Matilda:

– Главная задача
воздуховода – это позволить воздуху перемешаться свободно от точки забора воздуха к точке его выхода. И быть безопасным с точки зрения экологии и пожарной безопасности. Любая потеря давления сильно влияет или сводит на нет воздухообмен при естественной вентиляции. Потери давления возникают от неровной поверхности воздуховода, в горизонтальных участках, в коленах, тройниках и т.д. При прямоугольной форме воздуховода потери выше, чем при круглой, да и пыль в них скапливается хорошо.

Гибкий – гофрированный воздуховод оказывает самое большое воздушное сопротивление. И его лучше всего применять, когда необходимо сделать поворот или присоединить к вентиляционному каналу кухонную вытяжку.

Очень часто, застройщики, по разным причинам не хотят делать вывод через крышу, предпочитая вывести вентиляционный канал через стену. Это не правильно.

Matilda:

– Никогда, ни при каких обстоятельствах, не стоит выводить вентиляцию через стену. Фасад испортите.

Уже через пару лет на стене будет видимое пятно вокруг выхода.
А естественную вентиляцию выводить, таким образом, ещё и бессмысленно, так как совершенно не будет перепада высоты, и, соответственно, давления.

Если, при принудительной системе вентиляции, все воздуховоды соединяются коленами и переходниками с одним вертикальным каналом, то рекомендуется установить на крышу вентилятор Е190Р.

Для управления этим вентилятором, в удобном месте ставится тиристорный регулятор скорости. А сами воздуховоды берутся диаметром в 125 мм.

На FORUMHOUSE вас ждет статья про вентиляционные системы, много полезной информации о системе вентиляции, увлекательное обсуждение выбора материала для воздуховодов. А ознакомившись с нашим видео, вы сможете наглядно увидеть, как комплексный подход к устройству вентиляци, позволяет не только обеспечить дом свежим воздухом, но и экономить средства.
