Конструкция скатной крыши
Раздел кровельного портала рассказывающий об устройстве крыши, общих понятиях и применяемой терминологии для элементов входящих в конструкцию наклонных крыш.
Стропильная система
В зависимости от вида и типа строения крыши, в состав стропильной системы могут входить стропила, мауэрлаты, подстропильные горизонтальные балки (ригеля), прогоны, лежни и стойки на них, а так же подкосы и прочие элементы.
Элементы стропильной системы
Для того, чтоб понять конструкцию стропильной системы и правильно воспринимать инструкции монтажа необходимо разобраться в названиях элементов стропильной системы и основных их функциях.
Ниже приведена схема основных наиболее применяемых элементов в стропильной системе.
Мауэрлат
Что такое мауэрлат?
Мауэрлат — это элемент конструкции строения кровельной системы.
Нередко человек столкнувшийся впервые с этим словом произносит его как маурлат или мурлат.
Конёк крыши
Что такое конёк крыши.
В строении крыши, коньком называют верхнее горизонтальное ребро скатной крыши, образуемое при щипцовом сопряжении двух кровельных скатов.
Ендова крыши
Ендόва — это место стыка плоскостей двух скатов крыши с образующимся внутренним углом (желоб или разжелобок).
Ендов считается сложным и наиболее уязвимым элементом строения крыши, на который в процессе эксплуатации кровли припадают высокие внешние и конструктивные нагрузки. Ендовы наиболее уязвимое место для протечки при скоплении на крыше снега и льда. Особое внимание удиляют гидроизоляции всех стыков и швов в ендовах.
Вальма
Как называются наклонённые рёбра (углы) на крыше.
Многие очень часто вальму крыши обзывают коньком, но в отличии от конька, который всегда расположен в горизонтальном уровне, вальма крыши имеет уклон.
Фронтон
Фронтоны: понятие и виды. Что такое фронтон.
Фронтон — это завершение фасадной стены строения, ограниченное двумя скатами крыши по бокам и карнизом у основания. Название этого элемента происходит от латинского frons, frontis, что означает «передняя часть стены», «лоб».
Эркер
Эркер — это архитектурный элемент строения, выступающий из плоскости фасадной стены. Эркер улучшает освещённость и инсоляцию помещения, а так же увеличивает его внутреннее пространство. Может быть частично или полностью остеклённым.
Что относится к основным узлам и элементам скатной крыши: название, назначение и соединение частей стропильной системы
Скатные крыши отличаются наличием сложного каркаса с большим числом соединений и узлов.
Работы по их сборке при желании выполняются своими силами, после изучения всех требований технологии.
Как называются элементы скатной кровли, что к ним относится и каковы методы соединения частей стропильной системы — читайте далее.
Что относится к элементам кровли?
Стандартная конструкция состоит из несущего стропильного каркаса и прослоек пирога. Среди основных элементов выделяют:
Больше об устройстве и монтаже стропильной системы мансардной крыши можно узнать здесь.
Сложность и стоимость строительства крыши напрямую зависит от числа и уклона скатов, планов на обустройство подкровельного пространства, наличия или отсутствия дополнительных архитектурных элементов. Подробно о том, как устанавливается уклон скатной кровли и рассчитывается площадь, читайте тут.
Жесткость и устойчивость каркаса обеспечивают дополнительные элементы, закрепляемые как в горизонтальной или вертикальной плоскости, так и под углом. Собранный каркас удерживает все слои кровельного пирога – изоляционные материалы, обрешетку и покрытие.
Основные узлы
К узлам скатной крыши относят все соединения элементов друг с другом, несущими и дополнительными опорами. Условно выделяют:
На участках примыкания крыши к дымоходам, выступающим стенам и проходным элементам, каркас усиливается сплошными планками примыкания.
Исполнение последнего узла зависит от назначения и типа скатной крыши. В частности, карнизные свесы могут быть укороченными (с обязательными в таких случаях водосточными желобами), коробчатыми, подшитыми по плоскости или под прямым углом к стенам или оставаться открытыми. Для утепленных крыш обязательное требование – обшить незащищенную поверхность карнизного свеса.
Величина выступа зависит от ветровых нагрузок и осадков в регионе, полноценную защиту фасадных стен обеспечивает свес длиной в 40-50 см, но такое исполнение не всегда возможно.
Как соединять части стропильной системы?
В настоящий момент надежные, но дорогостоящие и сложные методы соединения типа врубки и выреза пазов уступают современным системам кровельных крепежей. Перфорированные пластины, уголки и крепежи сложной формы из оцинкованного металла позволяют сэкономить на сечении пиломатериалов и надежно соединяют все узлы скатной кровли.
Из видео узнаете, как крепить узлы стропильной системы:
С мауэрлатом
Мауэрлат считается обязательным элементом при необходимости перераспределения распорной и весовой нагрузки на несущие стены из блоков, кирпича или панельных элементов.
При выборе способа стыковки учитывается потребность в максимальной целостности опорного бруса (пазы могут делаться в стропильных элементах, с забором до 1/3 сечения, но не в мауэрлате) и минимизации влияния усадки и усушки каркаса из пиломатериалов (соединения делаются максимально жесткими и неподвижными).
Оптимальные результаты при этом достигаются при предварительном зарубе или запиле части стропильной ноги по шаблону с последующим закреплением узла пластинами, уголками, скобами и болтами. В системах с накосными стропилами ноги часто усиливаются опорными брусками.
В деревянных домах функции мауэрлата успешно выполняет верхний венец сруба. В этом случае (и аналогичных, с высокими рисками усадки стен под мауэрлатом) соединение рекомендуют делать скользящим, т.е. частично подвижным. Такое исполнение возможно при выполнении двух условий:
Альтернативой таким креплениям служит прочная проволока.
Легкие кровли на каркасных домах могут и вовсе крепиться без мауэрлата, непосредственно к балкам перекрытий. Надежность соединения обеспечивают сквозные болты, хомуты, анкеры или металлические пластины.
С коньковым прогоном
Соединение стропильных ног коньковым прогоном в верхней зоне встречается в двускатных конструкциях с наслонными системами и их производных – многоскатных и щипцовых крышах. Коньковый брус в таких каркасах по сути является «хребтом» скатной крыши и повергается колоссальным нагрузкам, экономия на его сечении или надежности узла крепления не допускается.
Края коньков опираются на стены фронтона или крайние опорные стойки, элемент монтируется строго по оси крыши. Способы его соединения со стропилами бывают разные, включая:
Монтаж висячих стропилин
В системах без горизонтального конькового прогона стропила опираются друг на друга и соединяются:
Вне зависимости от выбранного способа система с висячими стропилами укрепляется горизонтальными затяжками, как в верхней, так и в нижней части. Верхние ригели укрепляются металлическими пластинами или опорным брусом, без нарушения целостности стропилины. Нижние затяжки фиксируются перфорированными уголками сложной формы.
Другие детали
Помимо вышеперечисленных соединений в кровельной системе скатных крыш встречаются:
Завершающие крепежные работы
На последних этапах сборки каркаса проверяется проектное положение элементов и исправляются любые недочеты. Отдельное внимание уделяется финишной привязке стропилин – в районах со средними или малыми ветровыми нагрузками скобами или проволокой прихватывается каждый второй элемент, в регионах с рисками ураганов – каждый без исключений.
Это же относится к скатам со значительной площадью или уклоном, и как следствие – повышенной парусностью.
Заключение
В заключение стоит отметить, что приведенные способы актуальны при сборке каркаса скатной крыши из пиломатериалов. При работе с металлопрофилем узлы соединяются максимально жестко, с помощью сварочного аппарата или сквозных крепежей.
Конек на крышу из профнастила: устройство и особенности крепления коньковых планок на профлист
На последнем этапе покрытия кровли профнастилом выполняется оформление коньковых ребер (коньков). Конек формируется на линии пересечения скатов, поэтому является атрибутом скатной кровли. Сверху на него монтируют специальный доборный элемент – коньковую планку или кровельный конек.
Эта работа не является сложной для профессионалов. Но если вы планируете установить конек на крышу из профнастила самостоятельно, придется разобраться с некоторыми технологическими тонкостями.
Содержание
Основные понятия о коньке
В кровельных терминах иногда можно запутаться, особенно когда одним словом называют разные вещи. Так происходит и с термином «конек», который может обозначать конструктивную часть крыши или доборный элемент кровли.
Конек, как часть крыши, — это верхнее ребро, образованное при пересечении скатов. Поэтому на двускатной кровле, где существует одно такое пересечение, формируется один конек. На четырехскатной – уже два конька. А на более сложных многоскатных крышах – еще больше.
Так же коньком называют комплектующую деталь для перекрытия конструктивного конька крыши (ребра). Другое ее название – коньковая планка. Она закрывает зазор между скатами и может иметь разные формы. Наиболее часто для профнастила применяют коньки с треугольным и фигурным плоским сечением.
Поэтому, чтобы полностью оформить конек на крыше из профнастила, требуется обустроить ребро пересечения скатов (конструктивный конек) и перекрыть его коньковой планкой.
Формирование конькового ребра
Коньковое ребро образуется при сопряжении стропильных ног соседних скатов. Оно представляет собой линию, проходящую по верхним точкам сопряжения.
Для соединения стропил в коньке используют несколько способов:
В комплексе с другими креплениями может быть применен метод врубки в коньковый прогон. На стропилах делают вырезы, благодаря которым они «надеваются» на коньковый брус. Между собой стропила в этом случае могут закрепляться внахлест, встык с накладками или «вполдерева».
Коньковый прогон также может использоваться как опора для стропил, без обязательной врубки.
После установки стропил конек формируется в соответствии со структурой кровельного пирога. Для профнастила последовательность слоев, как правило, такая: стропильная система, гидроизоляция, обрешетка, коньковая планка.
Коньковая планка и ее функции
Коньковая планка представляет собой наружный уголок (разной формы сечения) из оцинкованной стали. Встречаются изделия с полимерным покрытием (цветные) или без него. Как правило, конек подбирают под цвет профлиста, благодаря чему после монтажа планка сливается с общим покрытием и становится практически незаметной.
Так как коньковая планка служит для перекрытия зазора в конструктивном коньке крыши, она выполняет следующие функции.
1. Защита подкровельного пространства
Это самая важная функция, реализовать которую без конька практически невозможно. Влага, которая может попасть в зазор между скатами, вызывает коррозию металла, порчу обрешетки и всей стропильной системы. Поэтому без перекрытия этого зазора коньком срок службы крыши и ее теплоизоляционные свойства значительно снизятся.
2. Обеспечение подкровельной вентиляции
При укладке планки, между ее подошвой и профилем профнастила остаются зазоры (высота зазора равна высоте профиля). В вентиляционной системе они играют роль вытяжных отверстий, через которые воздух выходит из подкровельного пространства. Приток воздуха выполняется через отверстия в карнизах. Таким образом, при наличии щелей в коньке и возле карнизных свесов, запускается непрерывное движение воздуха для проветривания подкровельного пространства. Особенно это важно для утепленных кровель.
Несмотря на современные пароизоляционные пленки, которые обязательно включают в кровельный пирог при наличии утеплителя, какая-то часть теплых паров из внутренних помещений все равно попадает в подкровельное пространство. Сталкиваясь с поверхностью металла, при разнице температур внутри и снаружи, теплый пар остывает и превращается в водяные капли, то есть в конденсат. В идеале его нужно быстро высушить, чтобы он не причинил вред кровле. Для этого в подкровельном пространстве создают воздушный поток, движущийся сверху вниз: от карнизных свесов до отверстий в коньке.
Стоит заметить, что влага в подкровельном пространстве не всегда заслуга одного конденсата. Профлист (и другие металлические кровли) не являются полностью герметичными. Поэтому влага проникает под материал также извне – во время сильного ветра и дождя, например. Но эту влагу также высушивает правильно организованная вентиляция.
3. Декоративная функция
Конек перекрывает зазор между скатами и, соответственно, делает крышу визуально завершенной. Сливаясь с покрытием из профлиста, коньковая планка смотрится, как органичное продолжение кровли.
Формы коньковой планки
Для крыш из профлиста могут использоваться коньки:
Треугольная планка – самая простая деталь, выглядит, как обычный металлический уголок с завальцованными краями.
П-образный (фигурный) конек в сечении образует более сложную фигуру со сгибом на вершине в виде буквы П. Этот сгиб создает П-образный вентиляционный «карман», который способствует проветриванию конька с торцов. Фигурный конек выглядит на профнастиле более интересно, но требует большего расхода металла. Поэтому и стоимость его несколько выше.
Круглые коньки – самые декоративные, используются для волнового профнастила. По виду они напоминают полукруглый желоб с боковыми полочками для крепления. Требуют использования боковых заглушек полукруглой или конусной формы, в которых предусмотрены отверстия для вентиляции. Круглые коньки образуют самый большой вентиляционный «карман», по сравнению с планками прямой формы. Но и стоимость их самая высокая, в том числе и из-за необходимости использовать заглушки.
Как правило, длина конькового элемента составляет 2-3 м. При монтаже их собирают методом перехлеста по всей линии конькового ребра. Ширина полки коньковых планок 100-300 мм. Наиболее практичная ширина – 150-200 мм, она позволяет защитить уязвимую часть большинства кровель от внешних факторов.
Более узкие планки хорошо смотрятся на небольших крышах, но их функциональность, к сожалению, может находиться на низком уровне. Те же планки, ширина полок которых доходит до 300 мм, как правило, выглядят слишком массивно. По этой причине они находят свое применение на габаритных крышах, покрытых профнастилом с высокой гофрой.
Применение уплотнителя
Вентиляционные зазоры, к сожалению, пропускают не только воздух. При сильном дожде (снеге) и ветре влага может попасть под конек и просочиться в подкровельное пространство. Также в зазоры может попадать мусор, пыль, насекомые и даже птицы (при высоком профиле). Особенно это присуще кровлям с пологими скатами, имеющими небольшой уклон.
Поэтому в зазор под конек устанавливают уплотнитель – пористый материал, имеющий свойство заполнять пустоты. Их существует нескольких видов:
Базовая информация про особенности коньковых уплотнителей озвучена в видео-ролике:
Монтаж конька на профнастил
Установку коньковой планки начинают после завершения работ по укладке профнастила. При этом листы профнастила не должны доходить до конькового ребра (линии пересечения скатов) на 50-100 мм. Это дает возможность воздуху беспрепятственно двигаться в подкровельном пространстве и выходить в районе конька.
Чтобы надежно закрепить конек, на верхней части обоих скатов монтируют по одному дополнительному бруску обрешетки. Они будут служить опорой для крепления коньковой планки.
Прежде, чем крепить конек, необходимо убедиться, что линия пересечения скатов (ребро) ровная. Для этого используют либо шнур, либо лазерный дальномер. Небольшие погрешности горизонтали допустимы, но не более 2% от ширины полки конька. К примеру, если предполагается монтировать конек с шириной полки 200 мм и длиной 2 м, то допустимые отклонения по линии пересечения скатов не могут быть больше 0,02х200 =40 мм.
Если допустить существование большего расхождения, то кровля в таком месте будет склонна к протечкам. Иными словами, при обнаружении значимых неровностей конькового ребра, их придется устранять либо использовать коньковую планку с увеличенной шириной полок.
Порядок работ по монтажу конька:
Для крепления используют кровельные саморезы с резиновой уплотнительной шайбой. Так как конек закрепляют через верхнюю гофру, длину самореза рассчитывают, исходя из высоты профиля используемой марки профлиста.
где: L — искомая длина самореза; H – высота волны (трапеции) профнастила; L1 – длина части самореза, погруженной в обрешетку (около 2,5-3 см); L2 – толщина шайбы с резиновой прокладкой (около 4 мм).
Использовать гвозди для крепления конька не рекомендуется, так как при сильном ветре существует риск отрыва такого элемента от кровельного покрытия.
Работы ведут, укладывая элементы конька один за другим, до края конькового ребра. По окончании монтажа проверяют ровность и правильность укладки, после чего коньковый узел кровли считают завершенным.
Видео-пример проведения монтажных работ
Предлагаем вам посмотреть видео, в котором показано, как монтировать конек на крышу каркасного дома:
Правильно установленный конек убережет вашу кровлю от множества неприятных факторов и станет залогом ее долговечности и прочности. Поэтому к монтажу коньковой планки необходимо приступать только после изучения всех особенностей материала и его совмещения его с профлистом.
Конек крыши.
Горизонтальным верхним ребром крыши, образованным из пересечения скатов кровли и разнообразных составляющих, расположенных на ребре, является конек на крыше. О технологии изготовления конька крыши собственноручно, о проведении правильных расчетов высоты и выполнении вентиляции пространства под кровлей поведает эта статья.
Не так давно, после возведения крыши, конек покрывали специальным материалом из асбоцемента. Использование кровельного железа для покрытия конька на крыше встречалось довольно редко. Самым широко распространенным материалом на данный момент является оцинкованное железо, которое применяется в изготовлении конька для четырехскатной вальмовой крыши.
В данном процессе используются готовые оцинкованные уголки длиной около двух метров. Купить их можно в строительном магазине или сделать самостоятельно из обрезков листов.
Изготовить уголок можно таким образом: обрезок листа ложится на размеченную ранее линию на плоской поверхности и по нему простукивают киянкой (молотком можно повредить цинковое покрытие листа) чтобы получился требуемый профиль.
Рекомендованные размеры: полоса шириной – 240-300 миллиметров, длиной –2000 миллиметров для того, чтобы изготовить конек на двускатной мансардной крыше.
Как крепить конек на крыше, можно посмотреть на изображении. Не стоит забывать, что перекрытие друг друга элементами конька должно составлять 10 сантиметров, а сторона уголка, который используется – 12-15.
В обрешетке должны находиться гвозди, прошедшие через волны в шифере. Чтобы этого добиться, нередко набивается дополнительный брус обрешетки в районе конька. Можно не использовать коньковый брус и прибивать уголок из оцинкованного профиля на каркас обрешетки.
Ранее расстояния между покрытием кровли и металлическим уголком замазывали раствором. На данный момент эти расстояния задувают монтажной пеной. Самостоятельно установить конек на крыше не тяжело, необходимо только соблюдать технику безопасности, работая на достаточной высоте.
Вычисление высоты конька на крыше.
Прежде чем устанавливать конек кровли, необходимо вычислить точные данные высоты, как самого конька, так и конькового прогона.
Расчет высоты конька зависит от того под каким углом наклонен скат и каркас кровли, от материала, который используется для устилания крыши. Остановимся на этом более детально.
Конек на крыше необходимо устанавливать только после выбора материала для кровли. Для этого рассчитывается высота конька.
Этот процесс включает в себя следующие шаги:
• Укладывается специально предназначенная коньковая черепица, которая осуществляет опору на скаты кровли с двух сторон. Далее осуществляется замер расстояния от верхней кромки черепицы до внутренней кромки с наиболее узкого торца.
Верхняя кромка включает в себя бруски, именуемые контробрешеткой и коньковый аэроэлемент.
• Необходимым является измерение расстояния от верхней части вставленного в крепление держателя конькового бруса до места, где перегибается линия крепления. После проведения замеров, можно произвести выполнение крепежа или держателя.
Далее осуществляется крепеж верхнего бруса конька к центральной части контробрешетки с помощью гвоздей.
• Производится монтаж креплений в начале и конце конька на крыше, а впоследствии в них протягивают шнур для монтировки.
В случае отсутствия шнура, его можно заменить толстой леской. Предназначением шнура является правильность производства укладки конькового прогона.
• При помощи высококачественных гвоздей из нержавеющей или оцинкованной стали совершают процесс установки в держатели и крепления конькового бруса.
Необходимо знать: по окончанию выполнения вышеперечисленных работ необходимо покрыть коньковый прогон облегченной боковой черепицей.
Для предотвращения проникновения пара и влаги в пространство под коньком, а также для обеспечения его приемлемой температуры, следует осуществить мероприятия, направленные на тепло-, звуко- и гидроизоляцию.
Правильность выполнения монтажа конька на двухскатную стандартную крышу подтверждается тем, что все стыки и швы, образующиеся при покрытии скатов кровли, будут перекрыты элементами конькового прогона.
Крыша с коньком должна быть оборудована вентиляционным отверстием, поскольку при его отсутствии, даже с имеющимся слоем гидроизоляции, начнет скапливаться конденсат.
Вентиляционные коробы могут быть изготовлены собственноручно или же их можно получить готовыми в строительном магазине. Крепеж вентиляционных коробов осуществляется на клеящую смесь или же можно использовать специальные крепления.
Следует запомнить: установка короба для вентиляции должна производиться на чистом и сухом кровельном материале. Не следует проводить монтаж в холодную или жаркую погоду.
По окончанию расчетов высоты конька на крыше и по завершению всех действий, осуществляется монтаж конькового прогона. Украшением кровельного конька, собственно как и самым лучшим материалом для производства монтажа конькового прогона, является предназначенная для конька черепица.
Предотвращая проникновение осадков и во избежание продувания воздухом стыков материала на крыше, укладку коньковой черепицы необходимо сначала производить с подветренной стороны дома.
В первую очередь производится установка зажимов. Далее, на них выкладывают черепицу, которую после прибивают оцинкованными гвоздями либо прикручивают на саморезы.
Предназначением конька на крыше является препятствие попаданию влаги в продольные отверстия между покрытием скатов на кровле, обеспечение качественного вентилирования места под кровлей.
Необходимость вентиляции приобретает наибольшую актуальность при строительстве утепленной крыши.

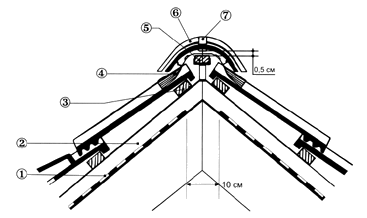

Коньковая вентиляция в таком случае изготавливается по следующей схеме:
1. Гидроизоляционная пленка крепится поперек стропильных ног, но исключительно по окончанию стропильной системы. Укладка верхних полос на нижние осуществляется с напуском не меньше, чем 15 сантиметров.
Соединительной лентой производится проклейка швов.
2. Контробрешетка набивается вдоль ног стропил. Сверху контробрешетки производят набивку обрешетки.
3. Сверху обрешетка покрывается специально предназначенным материалом, для покрытия кровли: шифером, ондулином, металлочерепицей и прочее.
Стропильная система будет защищена от скопления конденсата, от течи воды в щели покрытия натянутой пленкой.
Применение пленки помогает избежать гниения элементов из дерева и коррозии элементов из металла.
Необходимо обеспечить качественное вентилирование пространства между пленкой и материалом для покрытия кровли, поскольку в противном случае влага не будет высыхать достаточно быстро, что может спровоцировать процесс гниения и контробрешетки и обрешетки.
Само по себе понятие устройства утепленной кровли предполагает наличие слоя утепляющего материала непосредственно под гидроизоляционным слоем.
Гигроскопический материал утеплителя будет очень быстро накапливать влагу, если не будет обеспечена достаточная вентиляция подкровельного пространства. Накопление влаги изменяет утепляющие характеристики материала в худшую сторону, провоцирует начало процессов гниения стропильных ног, промеж которых и расположен утеплитель.
Чтобы избежать таких неприятностей и правильно оборудовать вентиляционное пространство, необходимо оснастить нижнюю часть подшивки карнизов вентиляционными зазорами или решетками, которые будут обеспечивать проходимость воздуха.
Помимо этого, необходимо, чтобы между гидроизоляционным материалом и материалом для покрытия кровли было достаточно пространства. Между скатами следует сделать отверстия для выхода влажного воздуха, прежде, чем крепить на крыше конек.
Существует много способов выхода влажного воздуха через конек на крыше. Способ будет завесить от материала, выбранного для кровельных работ. При этом, может потребоваться монтаж вспомогательных вентиляционных механизмов.
