Восстановление сдвижной обшивки нижней двери багажника
Когда покупаешь новою машину, нужно какое-то время, что бы к ней привыкнуть. Сначала всегда эйфория, восторг, много впечатлений… Спустя немного времени, эмоции утихают. Постепенно привыкаешь. Замечаешь недостатки, неисправности. Со временем, начинаешь различать посторонние звуки в машине. Скрипы, стуки, и т.п. К своему бегемоту я привык примерно за неделю. И начал отчетливо слышать стук в багажнике. Отчетливо прям.
Пока из дома доезжал до работы, аж глаз начинал дергаться. По характеру, звук не был похож на стук подвески. Да и подвеску я смотрел, там в порядке все. Точно что-то в салоне. Начал поиски. Длились они довольно долго. Для начала, опустошил багажник. Инструмент, шторка, коврик, и много всякой мелочевки отправились домой.
Стук не исчез. Дальше снял пол багажника, крышку акб, вынул домкрат, штатный набор, знак аварийной остановки. Стук не пропал. Детально все осмотрел. Нашел два здоровых мебельных болта под 3 рядом. Все обстучал. Купил оригинальный пистон, которого не хватало (держит маленькую накладку над домкратом). Заметил что начала отламываться сдвижная накладка на нижней створки багажника. На треть отвалилась.
Подергал, отвалилась до половины( Все это делалось не одним днем. Надо же поездить, что бы понять, поймал я стук или не нет.
Между делом, сфоткал номер ломающейся накладки.
Сцуко, 14 тыщ! Поплохело( Унес домой, решил колхозить.
Но мне показалоаь, что отвалится, один фиг… Достал заклепки от локера xc70. Просверлил накладку, и заклепал.
Когда ставил ее на место, до меня дошло что стучит. Это замок багажника и замки нижней створки об петли(( Как так?! Не ожидал. Мне даже в голову не могло такое прийти, это ж не жигули… И да, решение как на жигулях — намотал изоленты. Тишина…
Снятие/установка обшивок дверей и несколько слов о качестве сборки Volvo после 2007 года.
Еще по пути в Минск после покупки авто я обнаружил, что передний правый канал акустической системы не издает ни звука. Точнее, издает его только «пищалка».
Первым, что пришло в голову, было «видимо, тот долбо.б лапоть криворукий де.ил не очень аккуратный мастер, что снимал обшивку двери, просто забыл подключить разъем к динамику».
Кроме всего прочего, вмешательство во внутренности двери выдавал вот такой вот зазор между стеклом и обшивкой:
Так уж получалось, что все мои предыдущие Volvo были производства до 2007 года (я как-то был уверен в том, что годы расцвета Volvo — это 2002-2006).
У старых Вольво дверные обшивки устанавливались примерно так: сначала одеваем карту сверху между стеклом и внутренним металлическим листом, затем, совместив пластиковые направляющие, хлопком руки «прищелкиваем» обивку к двери. Дополнительно по контуру с наружной стороны обшивки имелись также пластиковые пистончики.
Пистонов по контуру с внешней стороны нет. Вся конструкция ощущается и даже выглядит как-то хлипковато. В дорестайлинговых версиях берешься за ручку двери, закрываешь ее и мимолетом думаешь «да, вот он, мужской авто» (Те, кто когда-нибудь закрывал и открывал дверь в Тахо, меня поймут. Только в Тахо эти ощущения более ярко выражены.).
А тут берешься за ручку нового образца (более тонкую, нежели в 2005 году) и думаешь: «Шо за песдетс?!» Прижимаешь, закрывая, дверь к себе и думаешь, как-бы вместе с этой хлипенькой ручкой не оторвать всю обшивку.
Снятие обшики двери. Обивка двери.

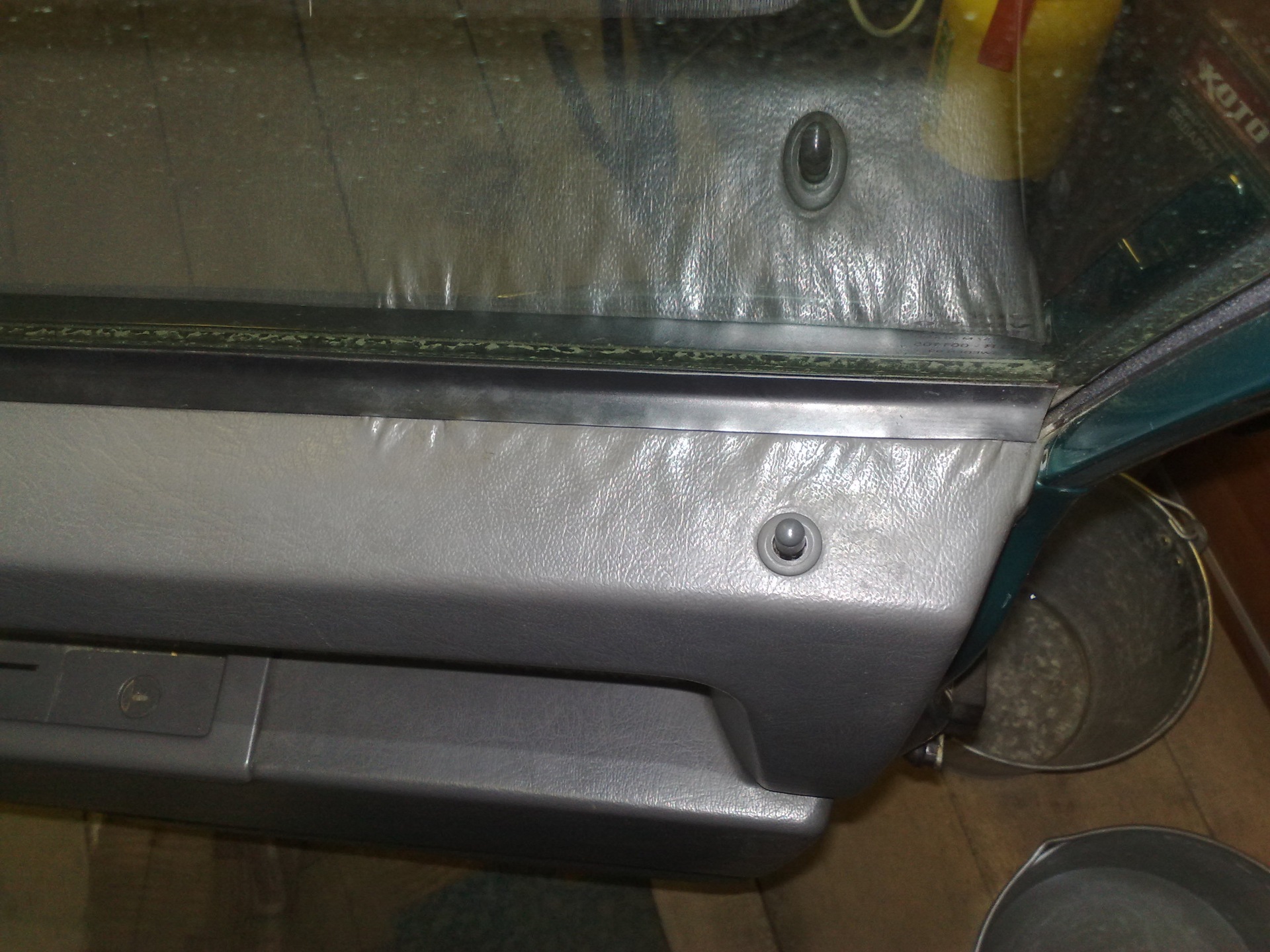

Надоела сморщиная обивка дверей.
И решил я её расправить. Результ особенно не обрадовал, но хуже не стало. Нужно было на задних дверях тренироваться. И заодно решил описать снятие обшивки двери т.к. её снятие у самого когда-то вызвало затруднение.

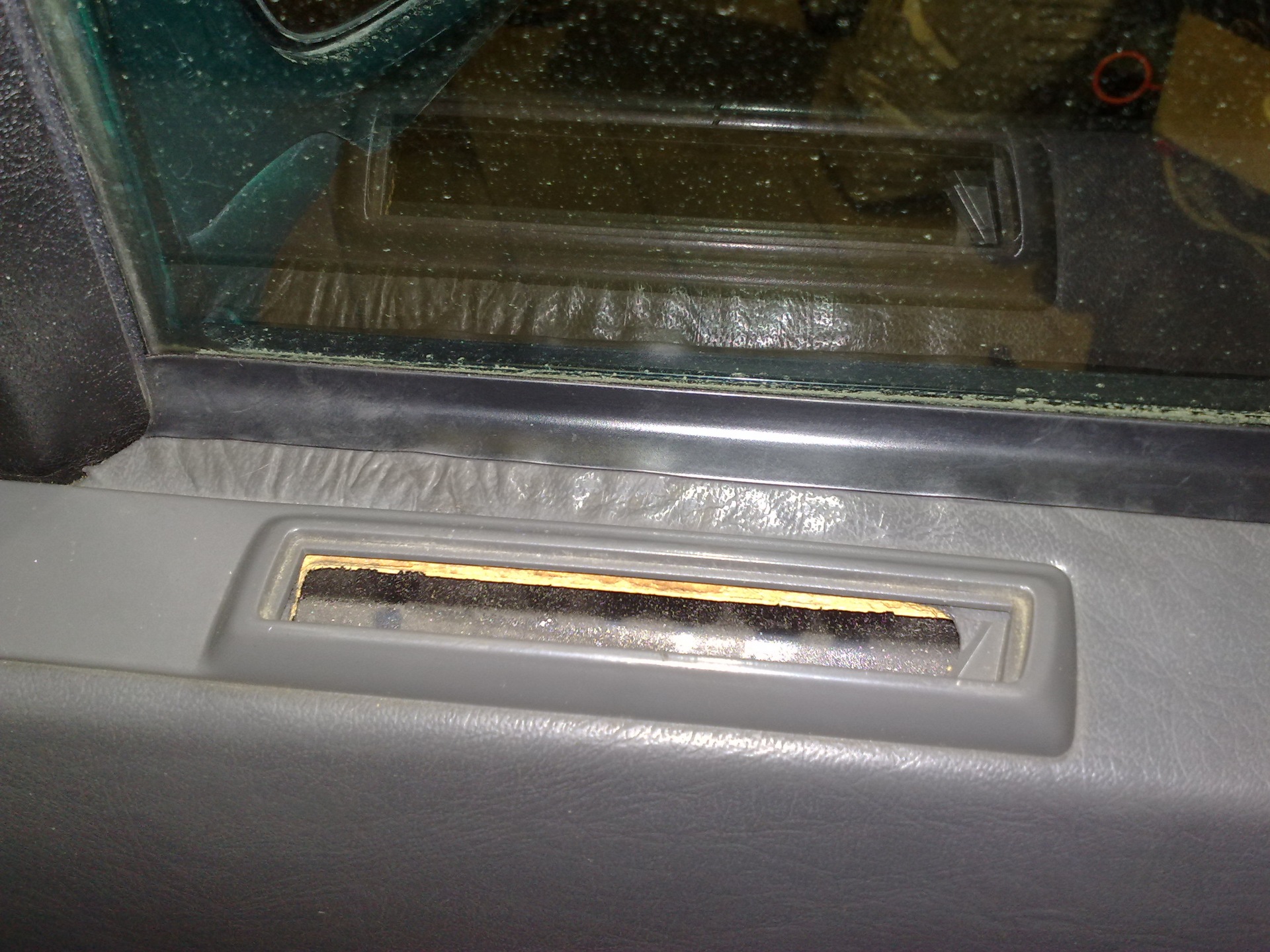

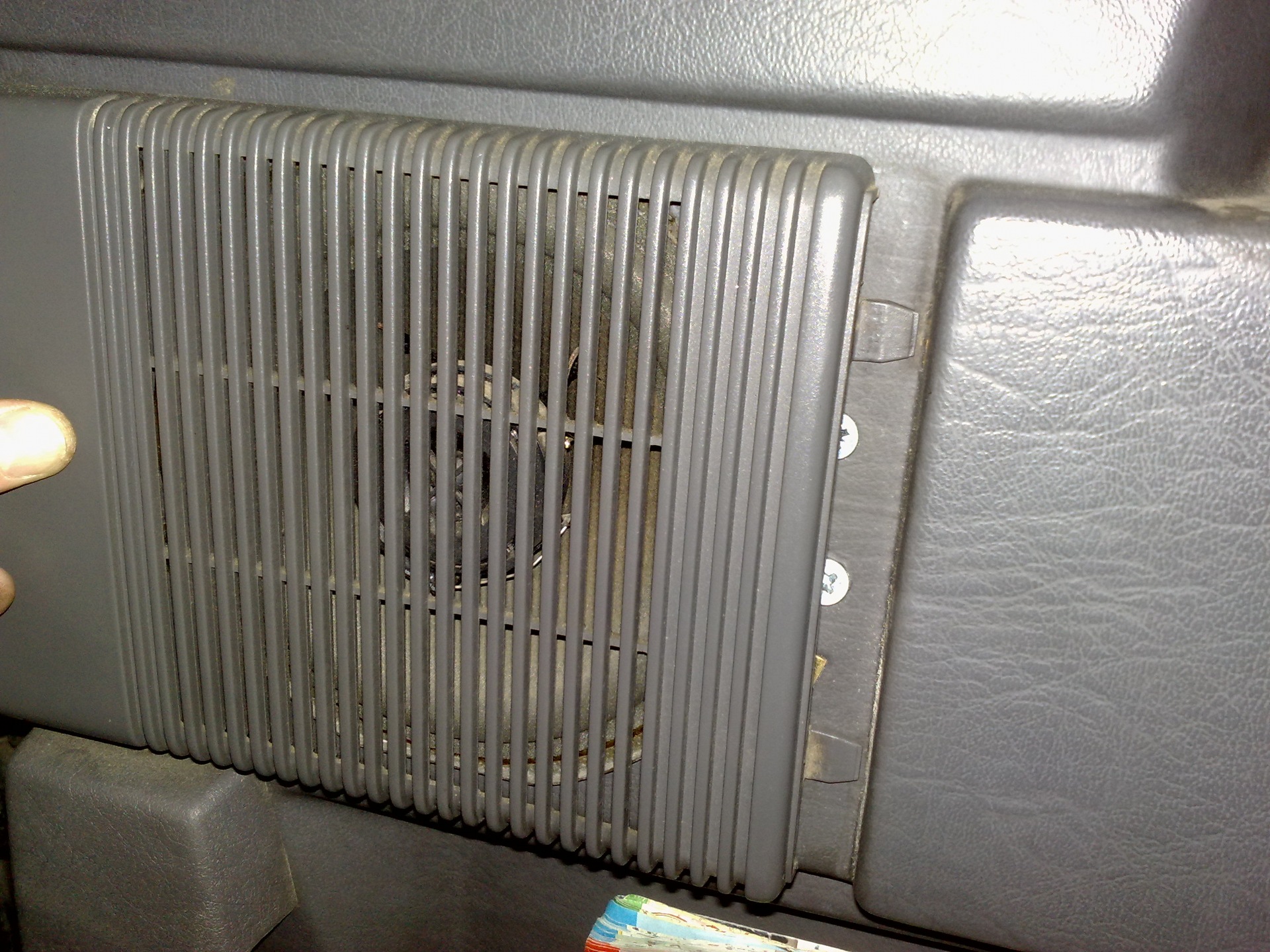

1. Снимаем рамку громкоговорителя (нажимаем и сдвигаем в сторону капота)

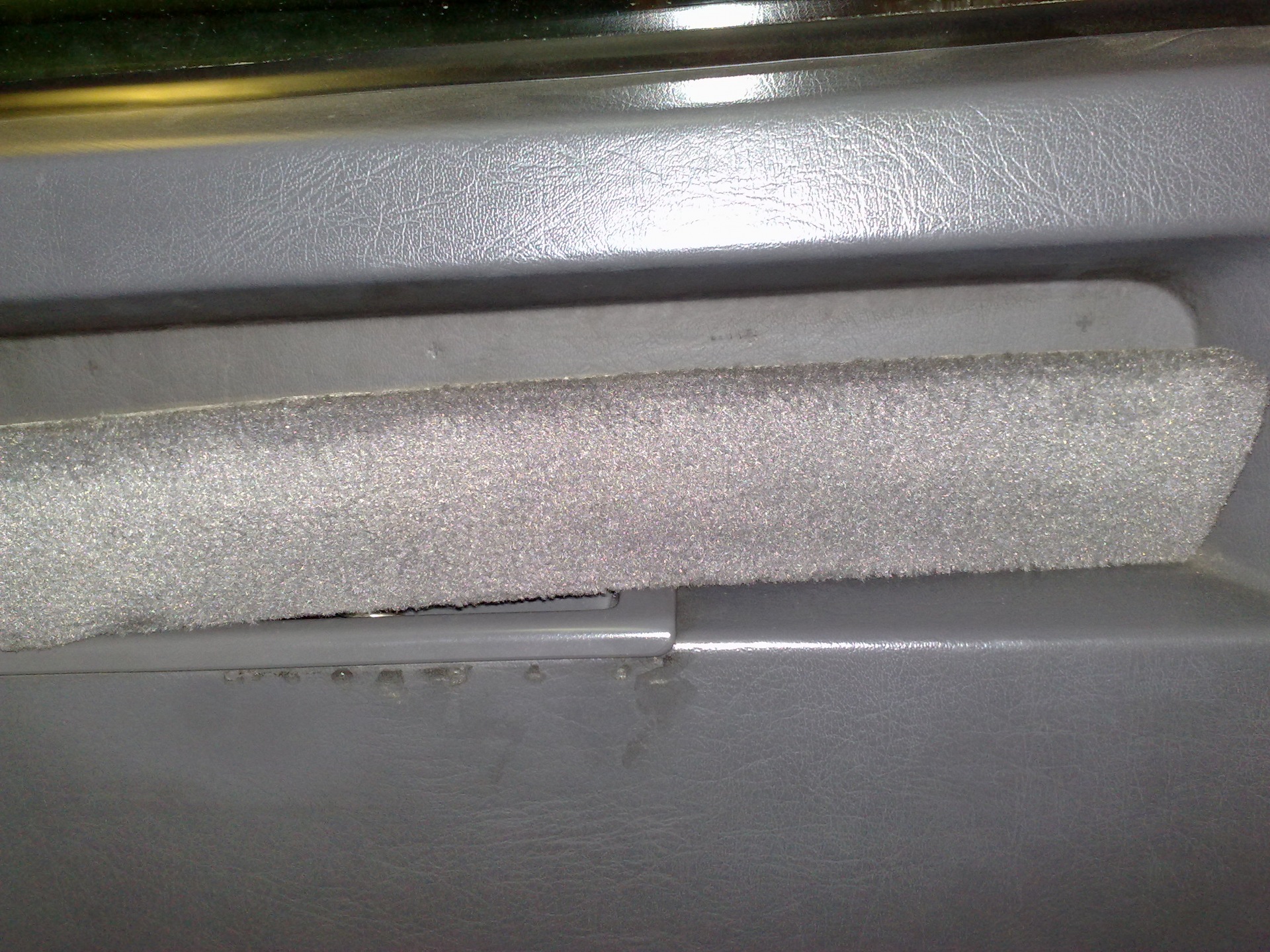

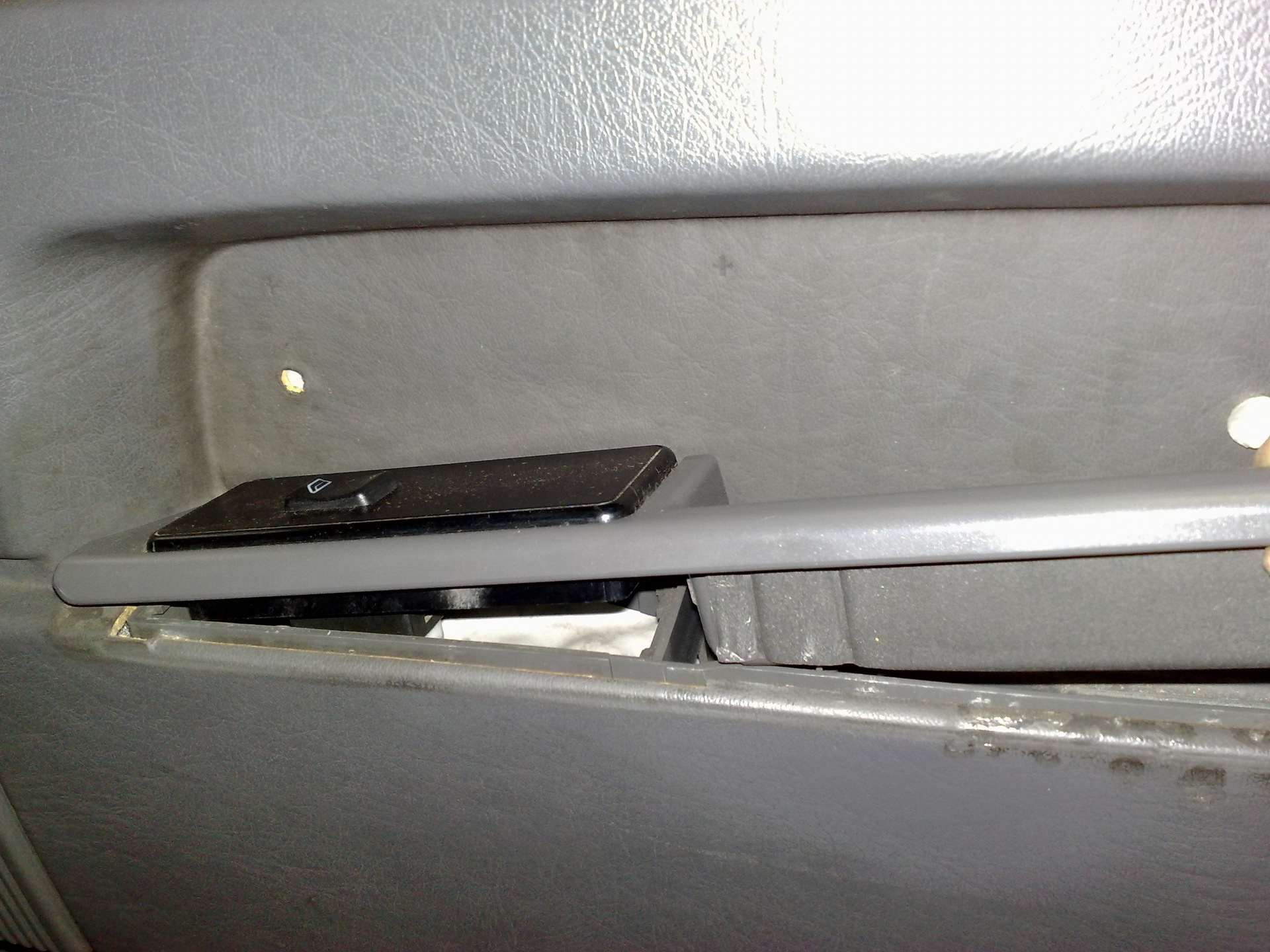

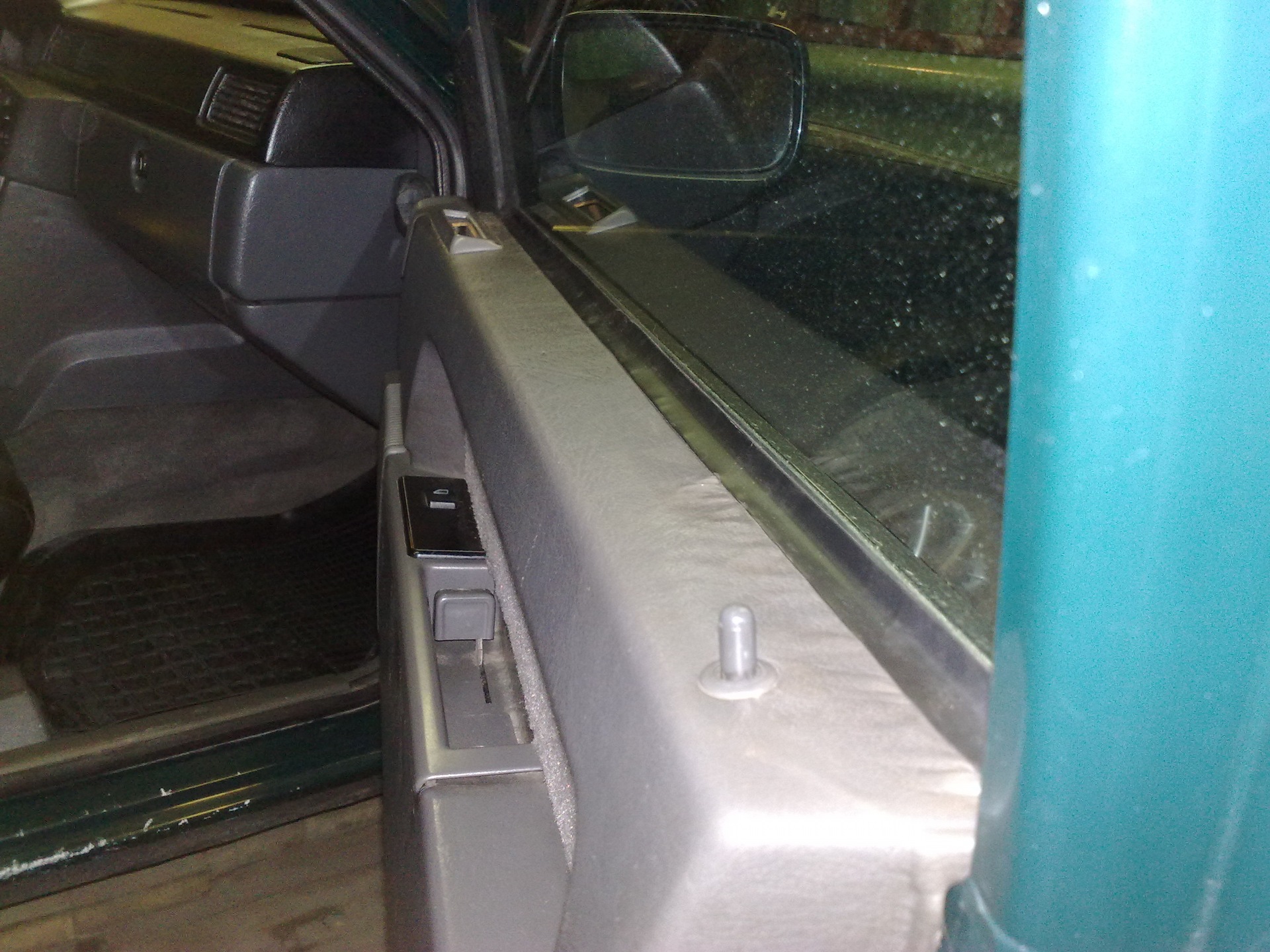

2. Снимае декоративную планку (держится на клипсах-елочках), особо не рвём всё делаем аккуратно.

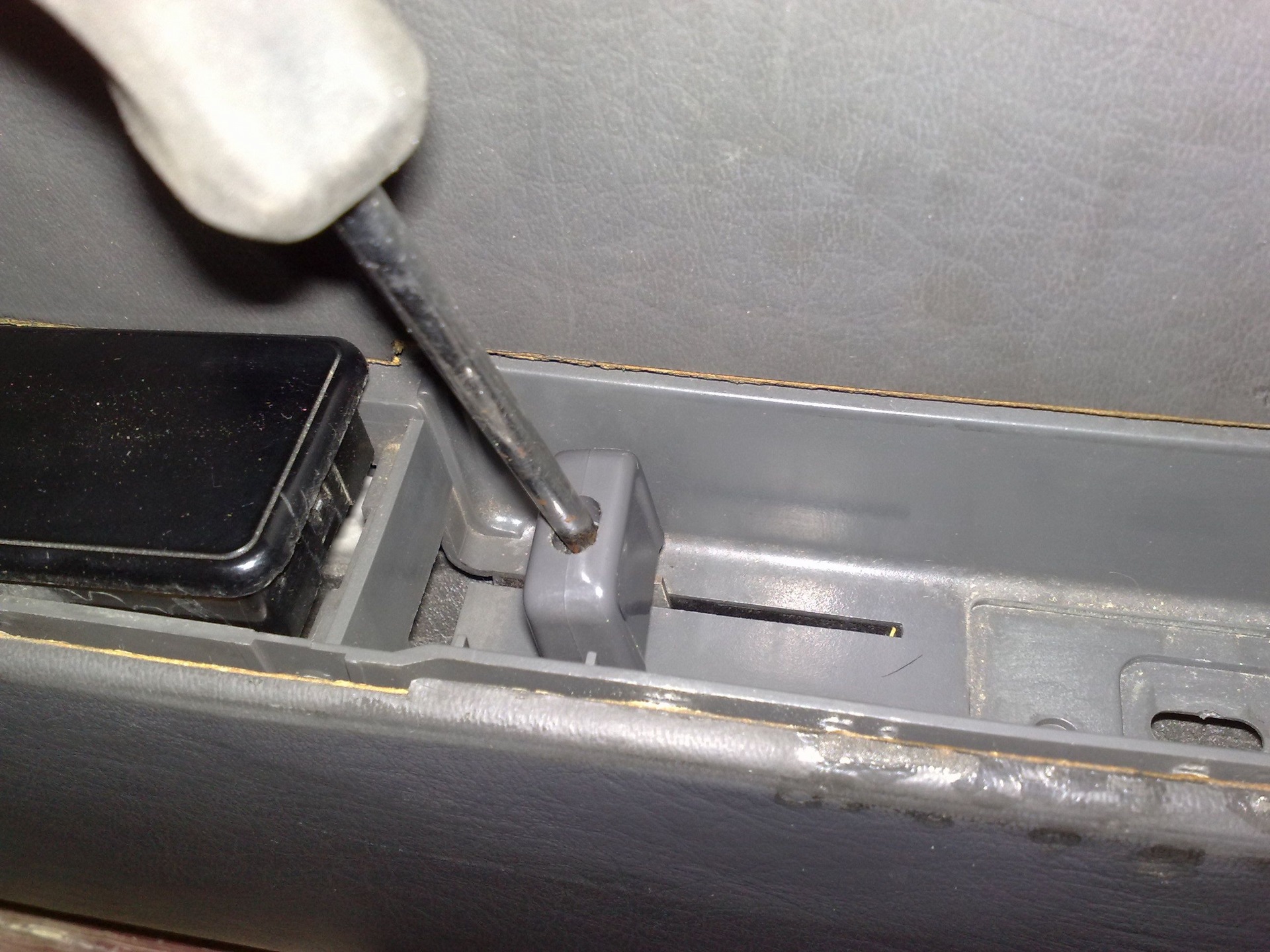

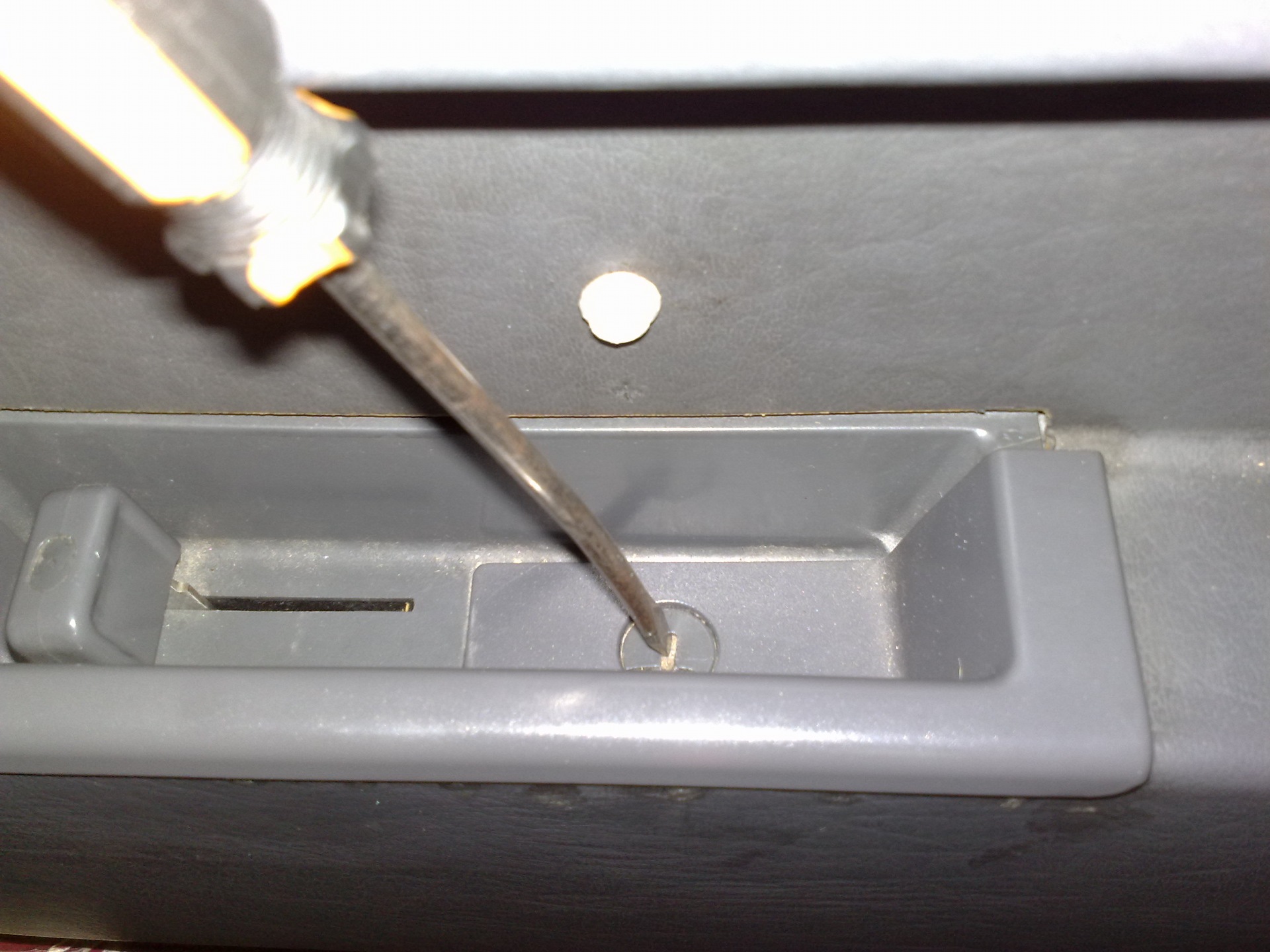

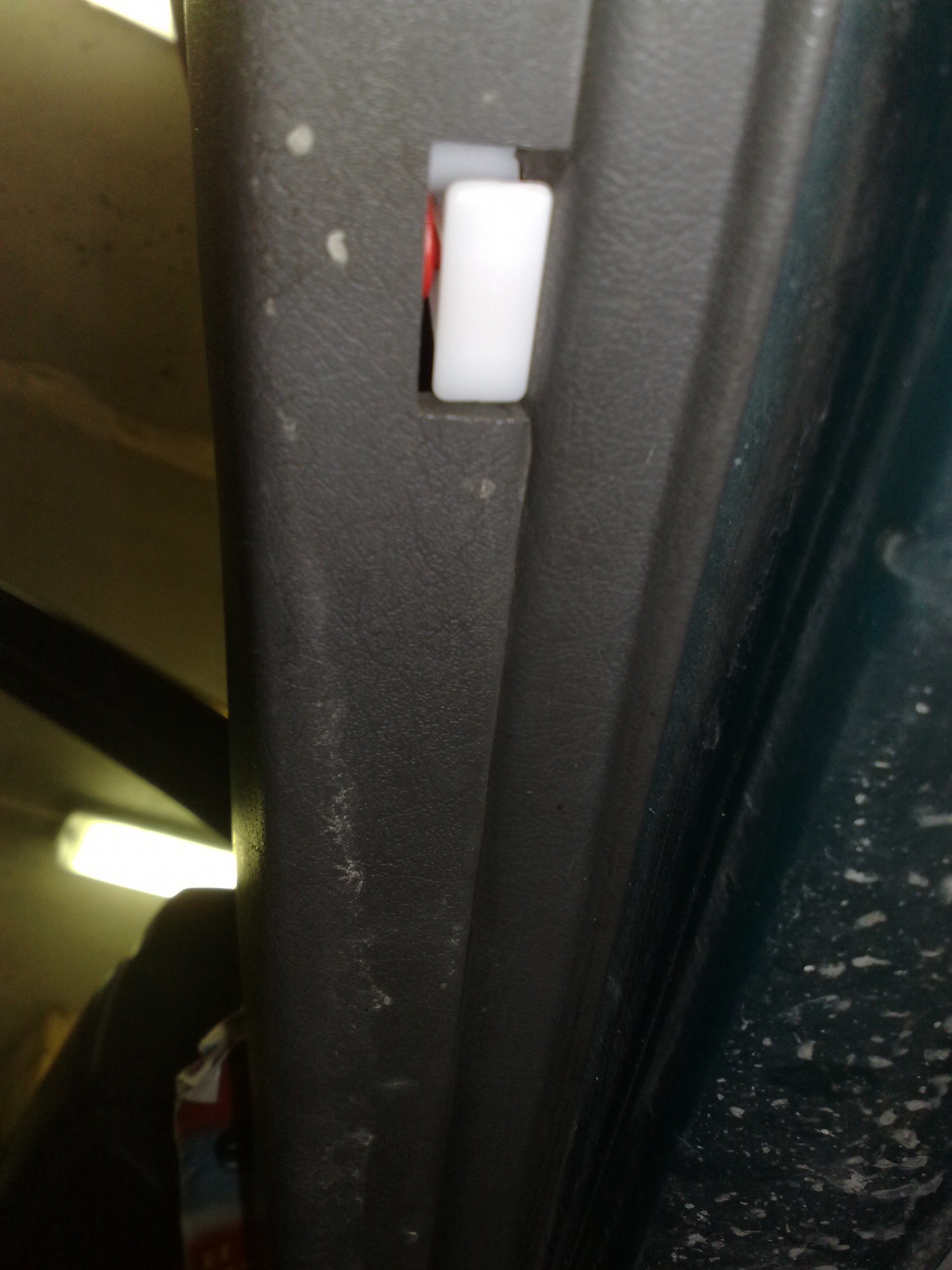

4. Извлекаем клипсы снижней части двери
5. Отводим обшивку от двери снизу и движение вверх освобождаем из рамки двери. Отсоединяем провод от предупреждаюжего фонаря и громкоговорителя. На этом демонтаж обшивки закончен.

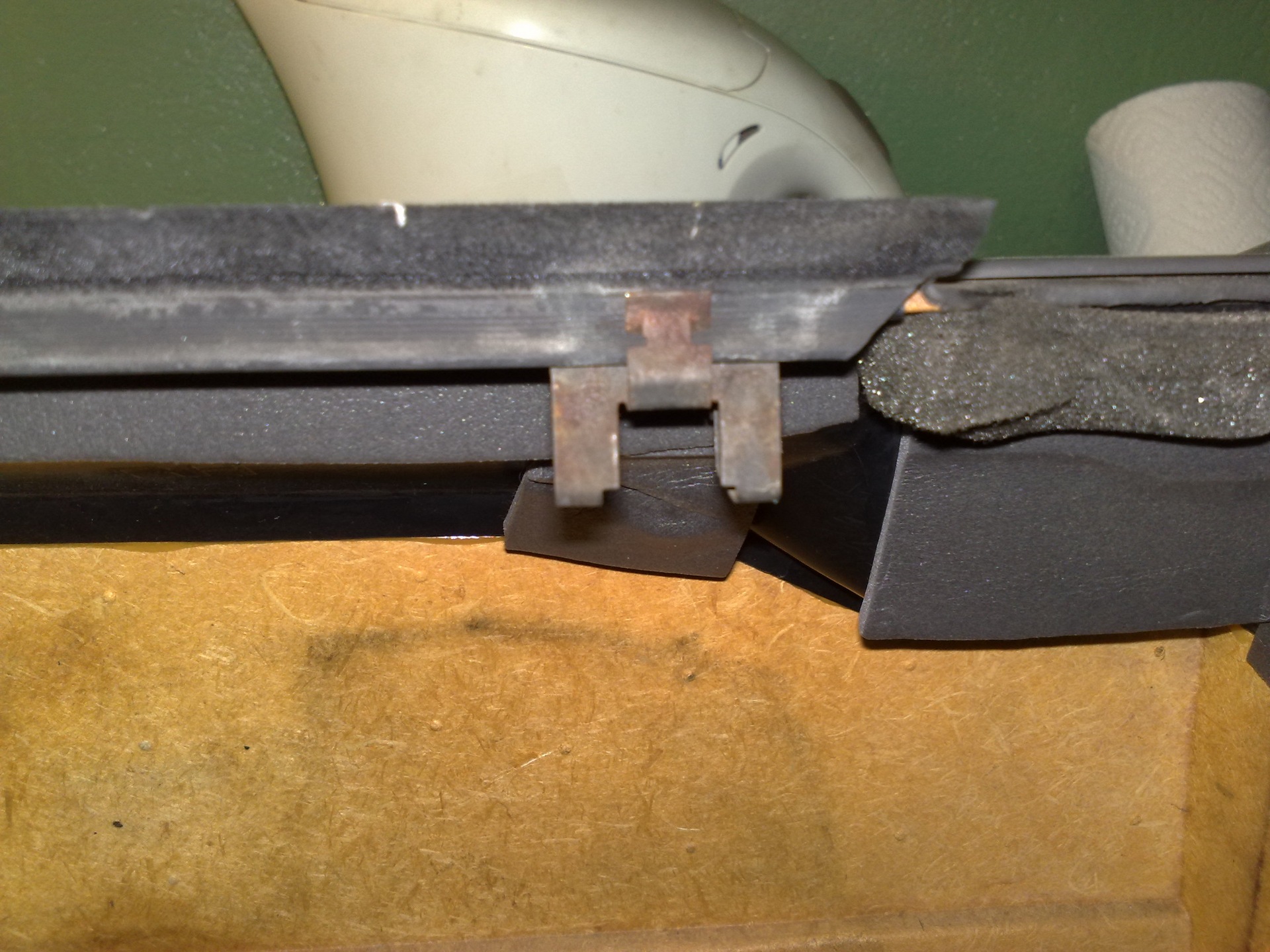

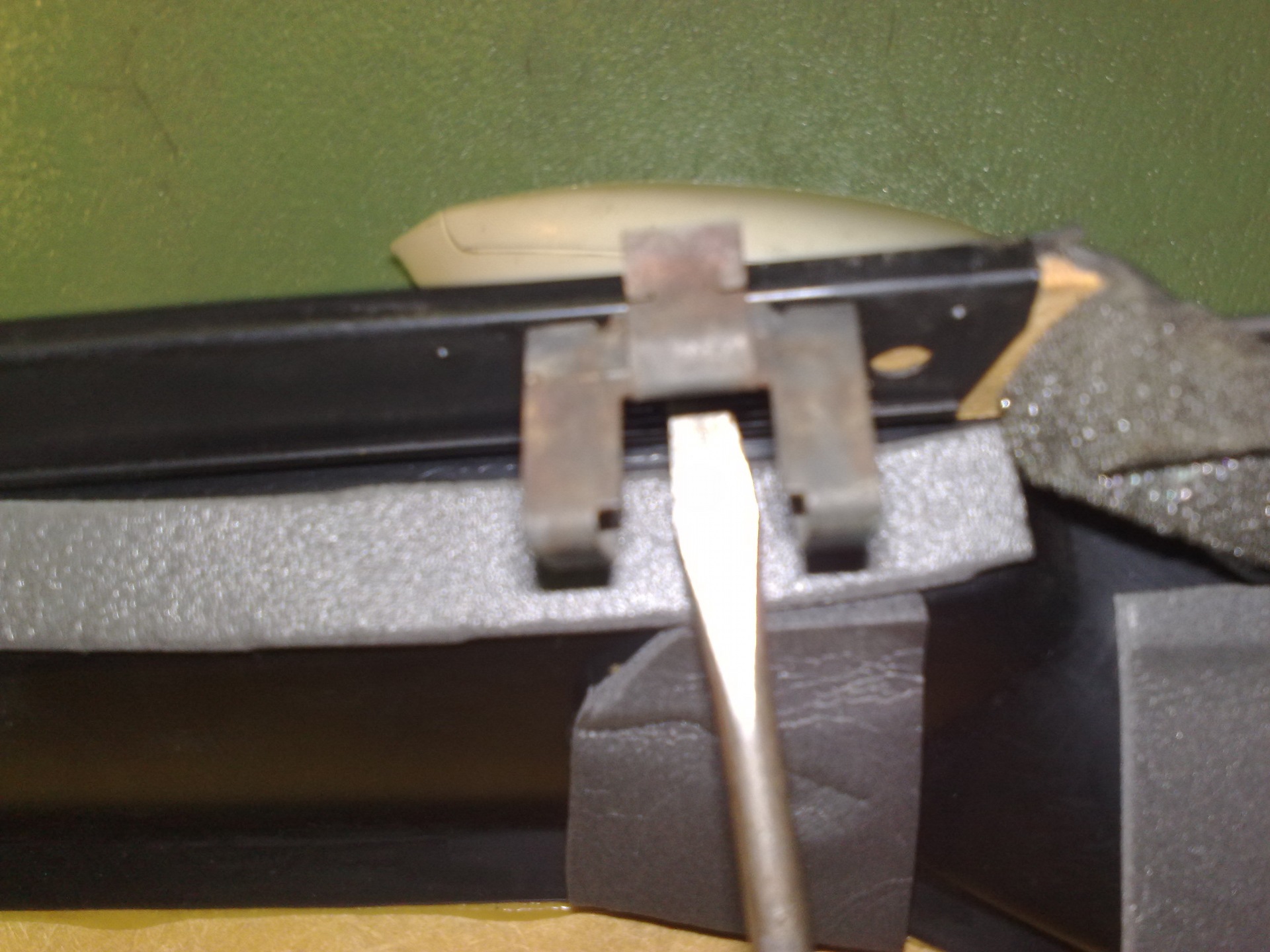

6. Освобождаем резинку из зажимов и извлекаем сами зажимы.

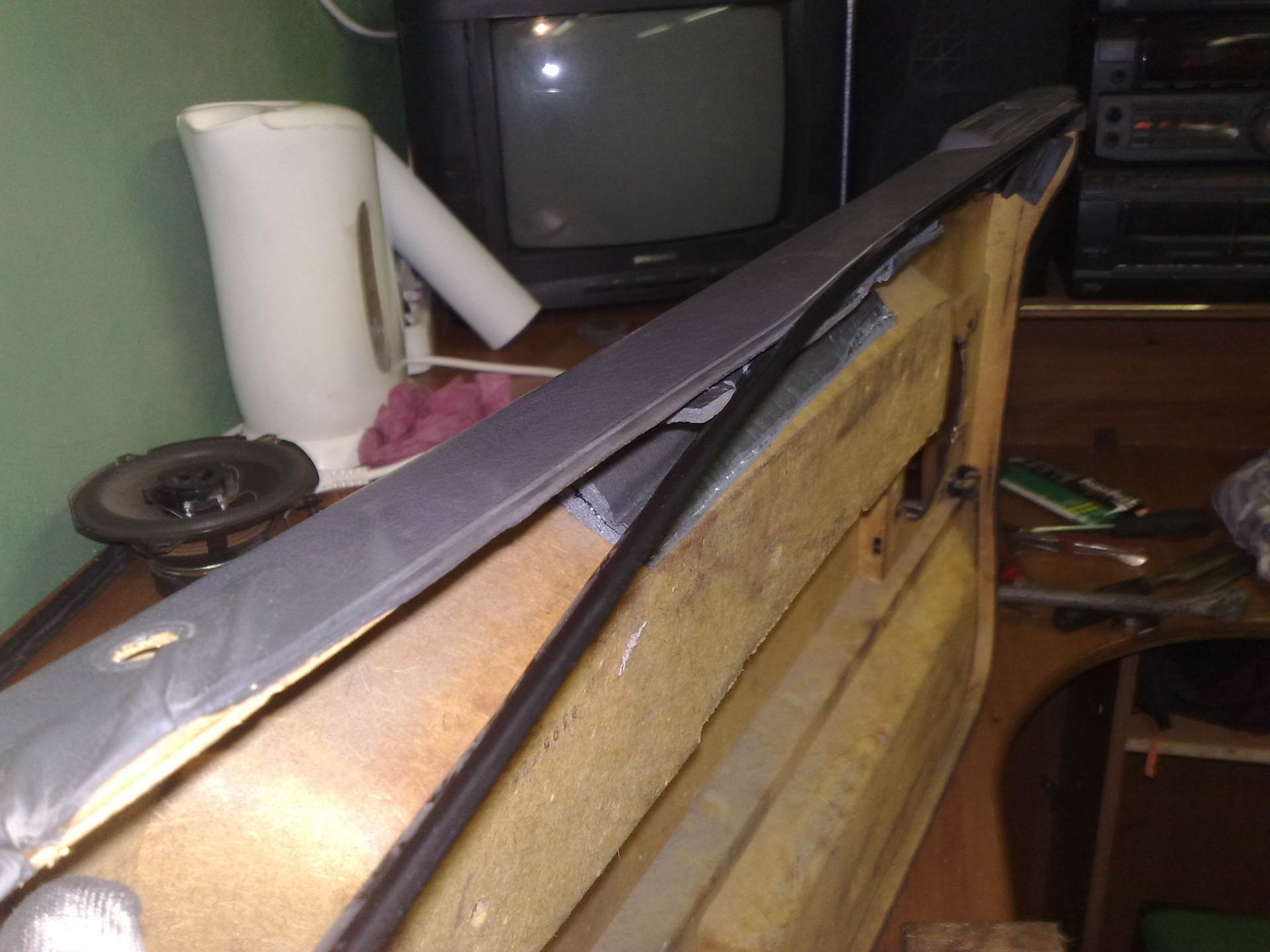

7. Осторжно разгибаем и снимаем железную планку. При сборе очень легко сдавливается с помощью ручных тисков, необходимо по возможности сдавить как можно равней, чтобы была поверхность рамки ровной, как при разборе. Иначе при установки резинки обратно, она ляжет волнами.

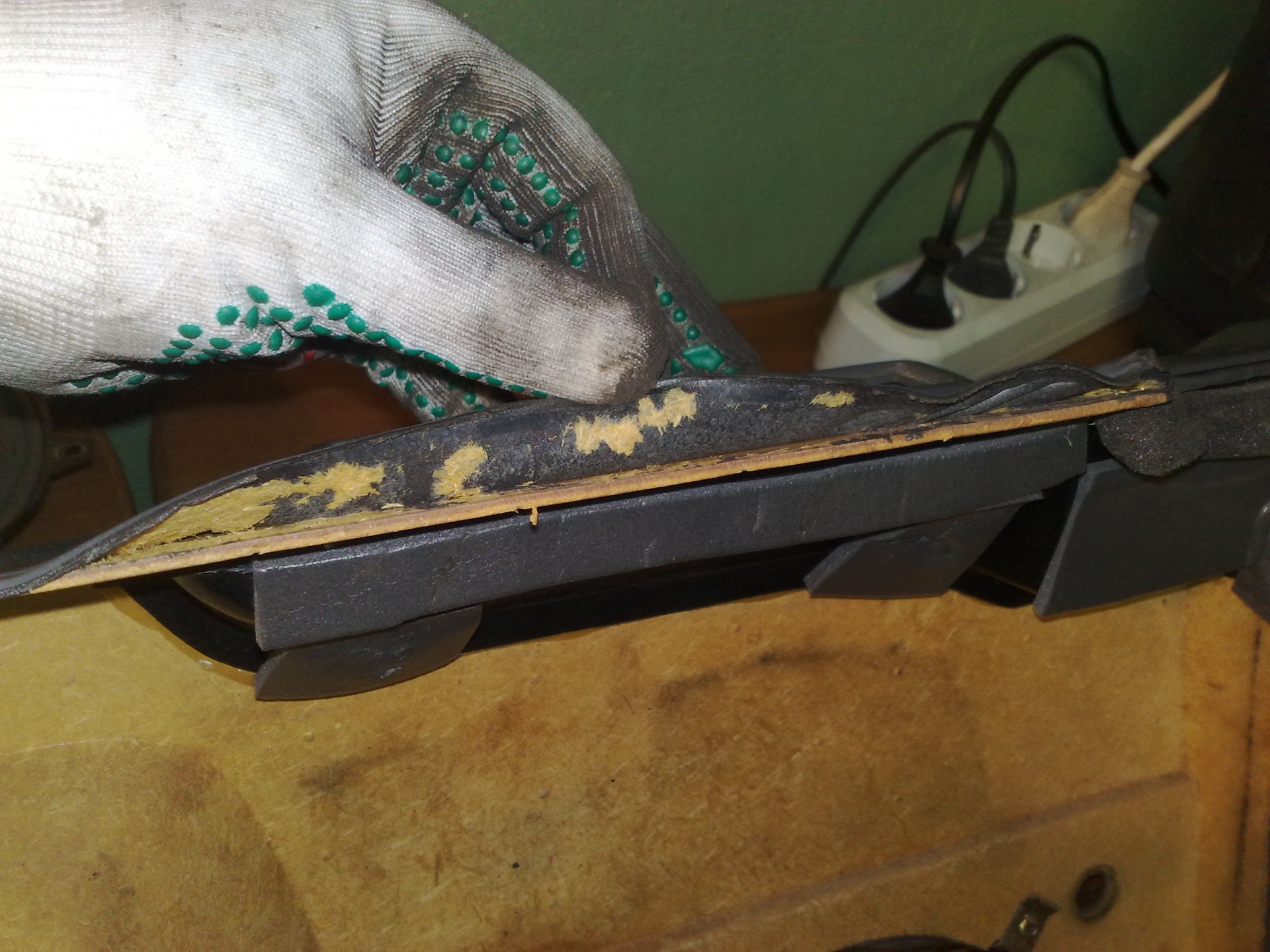

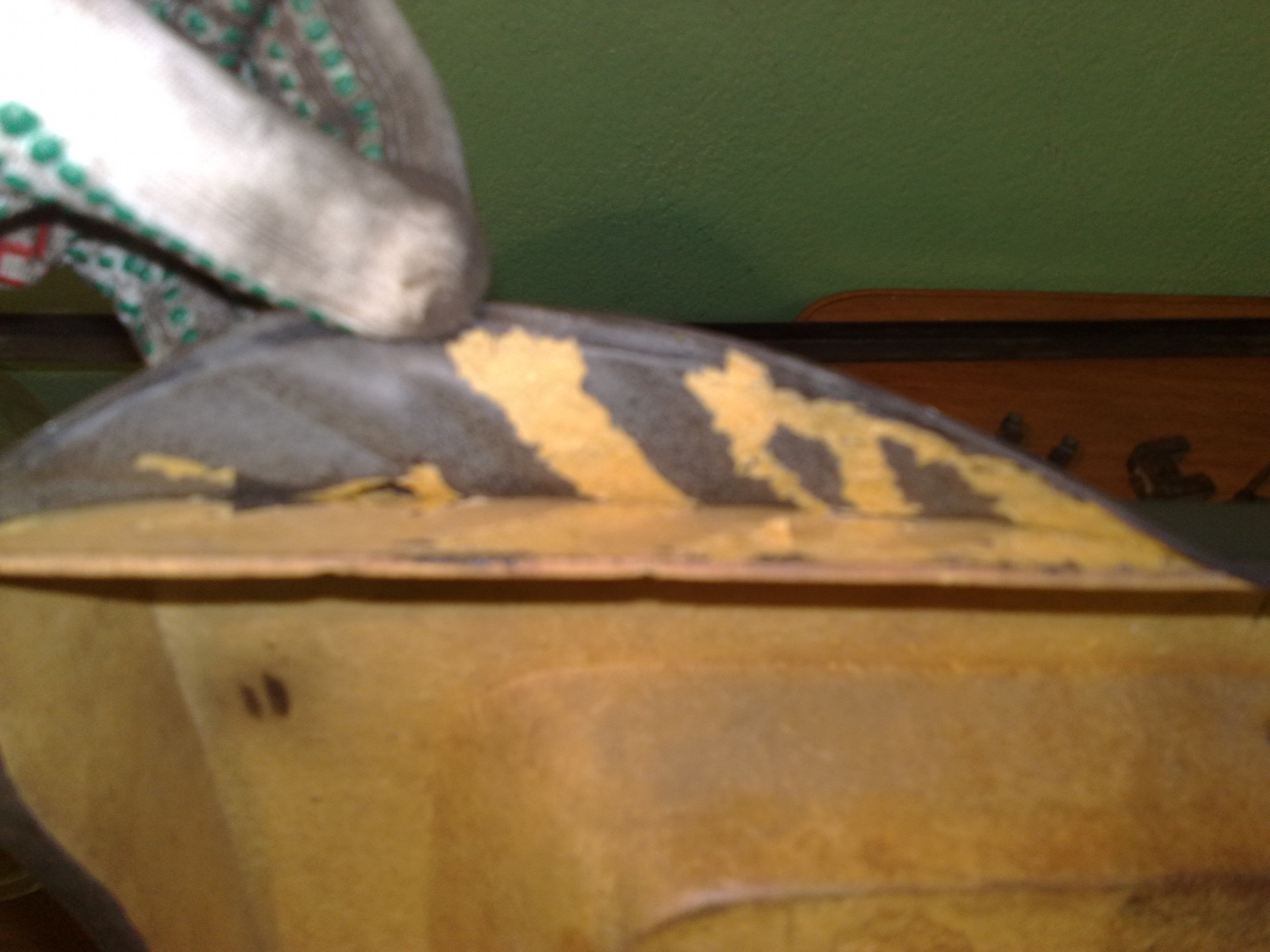

8. Оторвал сморщиные участки обивки. И натягивая пытался расправить сморщиные участки. У воздуховода нужно натягивать аккуратно иначе можно вытянуть обивку из под него, и муторно её назад вправлять.

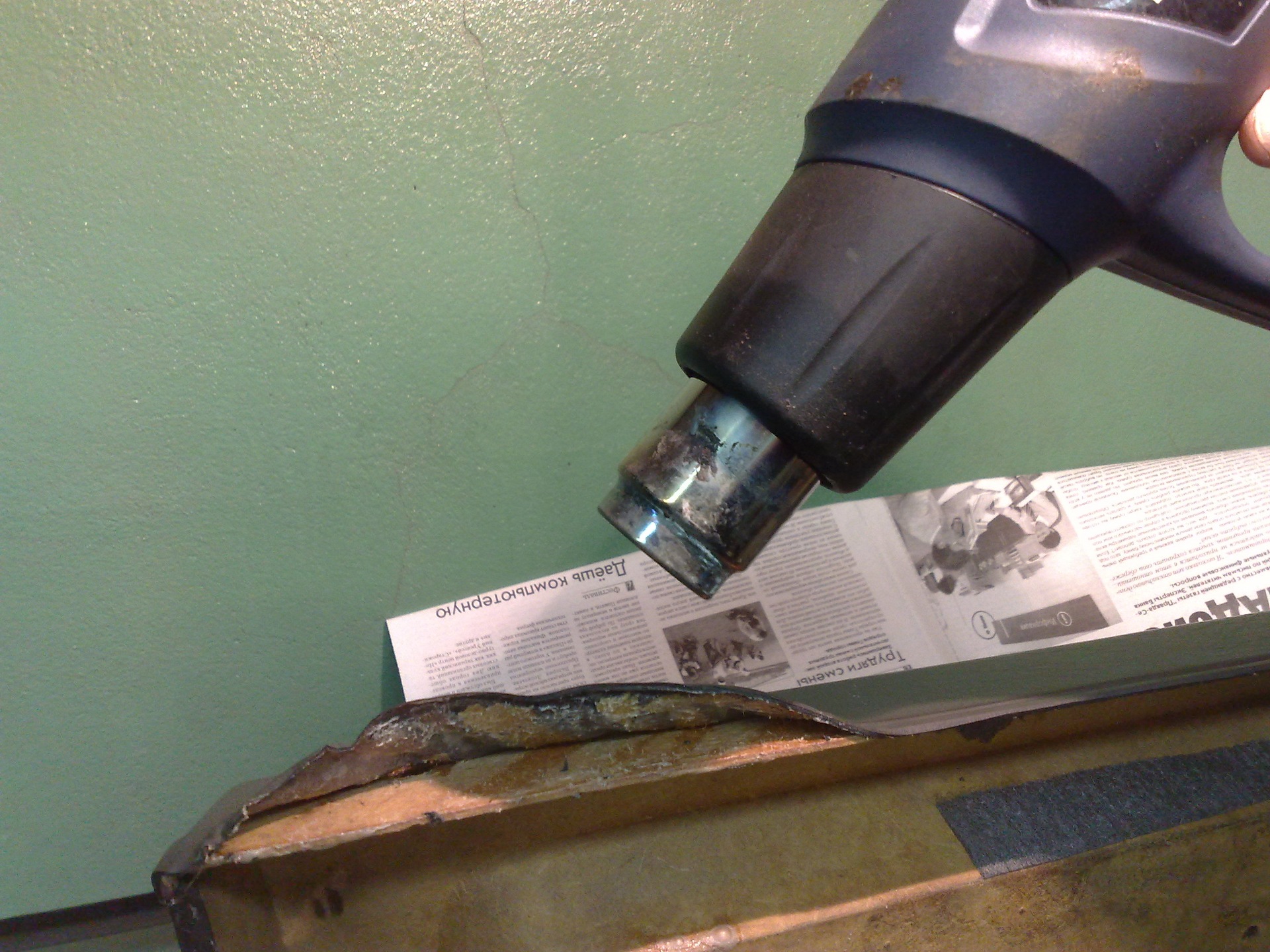

9. Промазал клеем и постарлся расправить. Пользовался так же феном, обивка становиться более эластичной, но особо не усердствовал при нагреве, слегка грел.
10. Вот так получилось. Клей использовал аэрозольный 185. На залних дверях попробую клей «момент или «монолит». И лчше всего наперное после проклейки зафиксировать и дать хорошо просохнуть. Я поставил всё сразу после проклейки так как результатом не был доволен.
Volvo 940 1997, 135 л. с. — кузовной ремонт
Машины в продаже
Комментарии 28
Вот и я столкнулся с этой проблемой, на днях у знакомого забрал 960 96г за 30к, по кузову просто конфетка, состояние 3х летней машины, но она стояла у него во дворе 9 лет, и то ли от солнца, то ли это проблема всех вольво — все накладки дверей складками пошли в районе стекол. Я все думал можно ли как то устранить этот косяк. А вот автор уже показал как. И я скажу результат на мой взгляд отличный, по сравнению с тем, что было. Надо заняться тоже свои накладки проклеить. А, кстати, у меня еще 460 рестайлинг есть, тоже такая штука началась, правда еще не так критично.Спасибо за пост.
Привет. Поздравляю с приобретением. Конечно лучше проклеить, чем морщиными ездить. В идеале заменить на хорошие.
Парни привет!Вольво-740.Нужны обшивки(карты двери-левые-передняя и задняя )Сколько примерно будут они стоить?Блин собака згразла.(не материтесь-ну так уж получилось).Спасибо!
Я не подскажу у нас в городе нет разборок по вольво.
А вот эти красные пистоны что в двери остались…они одноразовые? по незнанию вырвал парочку, не пойму как обратно вставить
Ну если отломил, то все, нужно новые. У меня там были болты вкручены вместо их, затем я заменил на клипсы.
А вот эти красные пистоны что в двери остались…они одноразовые? по незнанию вырвал парочку, не пойму как обратно вставить
Снятие обшивки двери
Снятие обшивки передней двери. Мне показалось, что каждый третий владелец xc90 хочет снять обшивку двери 🙂 Причина может быть разная, например, у меня вывалилась решетка динамика. У кого-то сломалось зеркало, а что бы до него добраться, нужно снять обшивку.
Еще вариант-замена блока управления водительской двери(материал прислал Барашкин Андрей).
Снимаем клемму с аккумулятора. Нужно подцепить саму ручку вверх
Под ручкой надо отвинтить торкс 2 болтика
Дальше (начинаем снизу) подцепляем обшивку. Она на пистонах.
Дальше (начинаем снизу) подцепляем обшивку. Она на пистонах.
Дальше (начинаем снизу) подцепляем обшивку. Она на пистонах.
Аккуратнее с тягой шпинька, ее можно погнуть. Затем нужно снять «фишку» с управления стеклоподъемником Для снятия блока управления: откручиваем сам блок от обшивки торк 1 саморез
Блок управления стклоподъемниками, зеркалами
Устраняем скрип в модуле стеклоподъемника (снятие передней дверной карты XC90)
[В качестве уже традиционного вступления] Спросите любого тазовода со стажем: что делать если в салоне в машине что-то скрипит или стучит? И вам ответят: есть универсальное средство — магнитола погромче. Так вот, для Вольво это нифига не работает! 🙂 Всё происходит наоборот. Едешь ты такой положим в тишине или слушаешь негромко классическую музыку и всё у тебя ОК. Но стоит врубить что-нибудь эдакое, да погромче как предательски начинает дребезжать модуль [что характерно именно водительского] стеклоподъёмника, резонируя на определённых частотах с музыкой. Унять его можно хорошенько нажав на него пальцем, после чего он, издав ужасный скрип, на время замолкает.
Причина этого кроется на мой взгляд в двух вещах. Первое это, то что окантовка этого модуля не параллельна плоскости в которой она установлена, а значит она там будет шататься по определению.
Выключаем зажигание, если еще не.
Первым делом надо снять треугольник с пищалкой. Это самое простое из всего. Просто поддеваем его лопаткой. Крепится он на трех клипсах, которые вынимаются достаточно легко. Риск что-то сломать минимален. Убираем поролончик, сдергиваем фишку, убираем в сторону до конца мероприятия.
Далее нужно снять серебристую окантовку ручки двери. Поддеваем сначала снизу и тянем на себя и вверх. С обоих сторон.
Далее вставляем лопатку под ручку как показано на фото и отжимаем вовнутрь проёма ручки и вверх.
Последовательность именно такая: сначала снизу, потом с боков. Несмотря на то, что тут — на драйве — я видел совет поддевать сначала с боков потом снизу. В VIDA написано именно так: снизу, потом сбоку! И мне это тоже показалось удобнее.
Для понимания где находятся защелки вот фото крупным планом:
Мне бы это несомненно помогло избежать этого:
В общем вставлять надо аккуратно 🙂 Если вы понимаете о чём я.
Ладно. Накладка снята. Откручиваем два болтика под T-25 (тут как раз понадобится трещотка, хотя при желании можно наверно подлезть и отвёрткой, но там под углом получается). Но вопреки всем ожиданиям дверная карта в руки нам не падает. Подёргал немного там, сям, и при очередном дёрге в месте справа от динамика, где карта имеет такую неширокую тонкую окантовку, эта сама окантовка надламывается. Первая мысль: твою мать! Вторая: я рукожоп! Третья: не, ну я же только чуть пальцем поддел, не должно такого быть! Ну думаю терять уже нечего — просунул пальцы сверху между стеклом и картой и деранул что есть силы. Карта отщёлкнулась. В общем сразу пишу, что отщелкивать её надо начинать сверху, потом бока, потом низ. А защелкивать на место — низ, бока, верх. Карту когда отщёлкнули отсоединяем две фишки от электронного модуля, тросик замка (как его отсоединить поймёте когда посмотрите на него) и аккуратно вынимаем тягу с пипкой. Пока отключен модуль, зажигание лучше не включать если нет DICE — будет ошибка по модулю. Впрочем ничего страшного от неё не случится.
Теперь берём карту в руки, переворачиваем и смотрим внимательно. Первым делом я конечно посмотрел что я сломал. Оказалось, что я таки не рукожоп. В этом месте карта имела заводской дефект. Там, как бы это описать, когда её выливали почему-то получился не монолитный пластик, а как бы несколько слоёв друг на друга наплавленных. Слои эти не слиплись между собой и при малейшем усилии разошлись огромной трещиной, а сломалась буквально маленькая оставшаяся перемычка примерно 1 см длинной.
Кстати судя по штампу, с внутренней стороны карты, сама форма для отливки используется с 2002-го года. Может быть это послужило причиной дефекта литья. И в таком случае все дверные карты последних лет выпуска могут иметь такую проблему. Так что не дергайте за это место при снятии. А может причина дефекта и не в форме, а в конкретном операторе установки который вышел на работу утром в понедельник… В общем погоревав немного 🙂 я взял жидкий (не гель) суперклей, разжал трещину пошире, залил её клеем и хорошенько прижал на две минуты. Держит! Соответственно даже лучше чем было (были-то не слипшиеся слои пластика, а теперь монолит!). Загадил клеем только всю внутреннюю поверхность карты, да и хрен с ним, там не видно. Процедуру проклейки я на самом деле делал под конец уже, но так оно для понимания сподручнее. Покупка суперклея тоже, кстати, квест был еще тот. На будущее — проверяйте всегда срок годности не отходя от кассы. Годность у него 2 года (и это не формальность), а лежит он в магазинах ГОДАМИ как выяснилось.
И так, продолжим. После того как я разглядел трещину следующее, что я увидел было вот что:
Это, если кто не понял, не родная клипса. А я ведь первый владелец машины и при мне в дверь никто не лазил. Первое конечно что приходит в голову, что туда лазили дилеры. Зачем? Саданули дверь при транспортировке и красили её. К сожалению это происходит в автосалонах (и официалы не исключение) весьма и весьма часто 🙁 Поэтому ушлые люди уже ходят забирать машину с толщиномером. И если найдут перекрас либо отказываются от машины, либо выбивают нехилую скидку. Хотя изучив дверь внимательно я не обнаружил там никаких следов каких либо работ. Это в общем и есть обещанная интрига 🙂 То ли кто-то там уже был, то ли эту клипсу поставили на заводе и это пример пресловутого влияния китайцев на качество современной Вольво. Интрига сохраняется 🙂 Оказалось, что у всех так. Хотя по VIDA все клипсы там должны быть одинаковые.
Приступаем непосредственно к тому ради чего всё затевалось — к устранению скрипа. Что бы вынуть конструкцию состоящую из модуля стеклоподъёника (хотя правильно это все же называется электронный модуль двери) и окантовки кнопок надо это конструкцию располовинить (еще надо открутить саморез крепления модуля но это и ежу понятно). Потому что окантовка вынимается наружу, а модуль вовнутрь. А что бы располовинить надо отщелкнуть 6 защёлок. Но 3 из этих защелок обращены к карте и зазор между картой и модулем там не очень-то и большой. И вот тут я по. помучался в общем. Может я что-то не так делал, не знаю. но КАК я отщелкивал эти защелки даже писать не буду. Это описать не возможно. Придумайте сами как это сделать. Могу только привести совет в каком порядке это делал я:
(Upd: в комментариях говорят, что если постараться, то модуль можно вынуть наружу в сборе. Пробуйте.)
В общем отщелкнули. Сняли модуль, отложили в сторону. Сняли окантовку кнопок. Предстаёт нам такая вот картина:
Острым ножом немного выравниваем это безобразие. И проклеиваем противоскрипной лентой по контуру. Какой делать выступ ленты понятно — там очень отчётливый отпечаток окантовки.
Дальше берём в руки окантовку кнопок. Видим, что там есть 4 металлических зажимчика, заботливо обклеенных на заводе антискрипной лентой (ха-ха, попытка засчитана, но нет — не получилось). Этот антискрип скорее всего сдерётся у вас при снятии окантовки. Обклеиваем заново. Хотя можно не обклеивать, весь проем уже проклеен лентой по периметру и так. Но Машу пальцем кашу маслом не испортишь.
Вставляем окантовку на место. Тут я приладил модуль (но слава богу не защелкнул еще!) и вовремя вспомнил, что когда я располовинивал конструкцию я еще тогда обратил внимание, что ужасно скрипит еще и вся эта конструкция (а не только окантовка в карте). Пошевелил модуль — точно, скрипит, зараза! Поэтому делаем так:
Во время проклеивания этих малюсеньких кусочков ленты вокруг пазов защелки на меня снизошла мудрость и я осознал чем автомобиль скажем марки Бентли отличается от пусть самого дорогого но ширпотреба типа Мерседеса.
Вставляем модуль на место, защелкиваем. Качаем его рукой и понимаем, что несмотря на то что по периметру проклеено окно для окантовки кнопок (и окантовка туда входила очень туго!) модуль все равно немного шатается и, мать его, поскрипывает (помните же самое первое фото?)! Поэтому приглашаем в студию помощника. Сами одной рукой надавливаете на окантовку кнопок, а другой на нижний торец дверной карты. Тем самым как бы прижимая окантовку сильнее к плоскости где она установлена. Без фанатизма только! Помощник в этот момент затягивает саморез крепящий модуль к карте. Теперь модуль сидит с натягом и не шатается.
В принципе готово. Но осталось еще до фига противоскрипной ленты. Что бы сделать еще? Проклеить место под накладку ручки (она тоже скрипела если её трогать):
Ленты все равно осталось много 🙂 Поэтому смотрим на карту и видим, что торцы карты, которыми она прилегает к металлу двери, кое где с завода тоже проклеены лентой. Достаточно длинный кусок на боковом торце и еще местами какие-то обрезки (ленту они что ли экономят?). Отрываем эти обрезки и проклеиваем сплошным куском в стык с заводским длинным. На самом деле я бы и его оторвал, что бы было одинаково везде, но ленты на всю карту уже не хватало (Upd: Вот тут www.drive2.ru/l/472765811761610798/ посмотрите как надо было сделать сразу. Переделал когда снова разбирал дверь для установки другой музыки. Антискрипной лентой уже запасся заранее в необходимом количестве.). Вот так это получилось:
Обратите внимание на это фото еще и потому, что на нем видны все 9 клипс крепления карты к двери. Это как бы полезная инфа когда карту сдергиваешь.
Ну и дальше дело техники. Ставим карту (подсоединяем фишки и тягу). В порядке: нижние, боковые, верхние клипсы. 9 щелчков должно быть. Прикручиваем два болта. Защелкиваем накладку. Ставим треугольник (фишку не забываем надеть).
ТЕПЕРЬ НИЧЕГО НЕ СКРИПИТ! Счастье! Чего и вам желаю.
Всем спасибо. Реально что-то много букв получилось. Надеюсь писал не зря, кому-то пригодится.
