Паровая пушка для бани своими руками

Паровая пушка для банной печи — это устройство, предназначенное для подачи воды в наиболее разогретую часть каменки печи с целью получения максимально сухого мелкодисперсионного пара. Обычно она изготавливается из металлических труб, которые располагаются внутри каменки таким образом, чтобы с одного конца можно было залить воду, а с другого получить пар.

Есть конструкции, которые предусматривают вывод второго конца трубы наружу, а есть сконструированы таким образом, что вся залитая в каменку вода там же и остаётся, чтобы полностью испариться при контакте с перегретыми камнями.

Проектирование самодельного парогенератора

Главная задача при проектировании парогенератора заключается в том, чтобы как можно большая поверхность металлических стоков для воды контактировала с камнями в печи. При этом трубы нужно располагать максимально близко к камням, разогретым в наибольшей степени, то есть в местах их контакта с поверхностью металла топки.

А максимальный комфорт обеспечивает только сухой, мелкодисперсионный пар, полученный от контакта воды с самыми разогретыми элементами печи — топкой или камнями, находящимися в непосредственном контакте с ней. Поддать воду сразу на топку нельзя, так как её отделяет от парильщика слой камней, и, чтобы доставить туда воду, были придуманы паровые пушки.

Видео процесса использования паровой пушки:

Их конструкции могут быть совершенно различными, в зависимости от уровня изобретательности мастера и его желания получить максимальный эффект и удобство в процессе использования парогенератора. Наиболее простое решение — это металлическая труба диаметром 5-7 см, которая вставляется в пространство каменки, после чего происходит закладка камней.

Источник

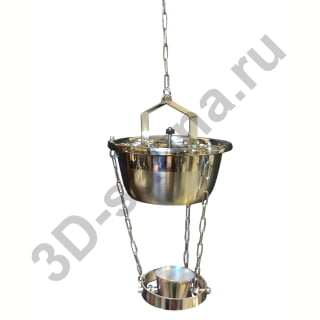

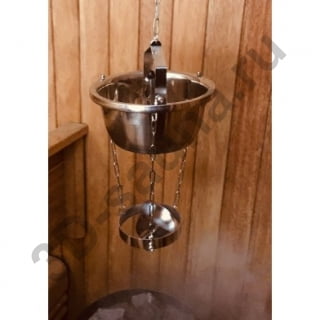

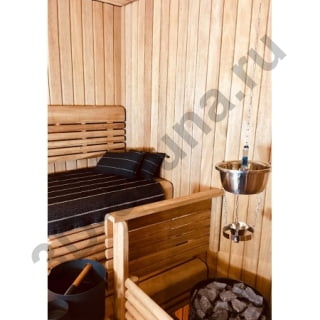

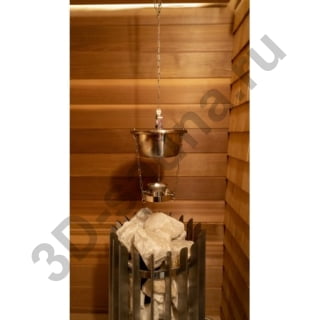

Чаша подвесная «САМОПАР» c автоматической подачей воды

Описание

Чаша изготовлена из нержавеющей стали и состоит из 2-х резервуаров: большого (2 л) и малого (0,1 л) под ним.

Верхний резервуар наполняют водой, с помощью клапана устанавливают скорость вытекания воды в нижний резервуар.

Когда нижний резервуар наполняется до определенной отметки, он опрокидывается, и вода выливается на раскалённые камни, создавая пар.

Сделано в Финляндии.

Характеристики

Видео

Оплата

Оплачивайте покупки у нас удобным Вам способом:

Доставка

1. САМОВЫВОЗ

Самовывоз

г. Москва,

ул. Голубинская д. 16

2. ДОСТАВКА ПО МОСКВЕ И ОБЛАСТИ

В случае доставки товара в какой-либо регион, оплата производится со 100 % предоплатой.

Все необходимые документы на товар передаются с транспортной компанией, либо представителю заказчика.

Способы доставки товара:

Москва и МО

При наличии необходимого товара на нашем складе, доставка будет осуществленна в течении 1-2 дней.

По ряду товаров необходимо осуществлять доставку из-за границы. В данном случае срок поставки может составить до 45 рабочих дней.

В пределах

МКАД

Бесплатно

800 руб.

За пределы

МКАД

40 руб/км

800 + 40 руб/км

Регионы РФ

Доставка осуществляется с помощью транспортных компаний.

В случае, если сумма заказа превышает 80000 рублей, доставка до транспортной компании, будет осуществляться бесплатно.

Стоимость доставки транспортной компанией оплачивается по тарифам транспортной компании непосредственно при получении.

Рассчитать доставку	Рассчитать доставку	Рассчитать доставку	Рассчитать доставку

Монтаж

Производятся следующие работы:

Источник

Парогенератор для бани: устройство, виды, выбор

Не у всех любителей парной есть возможность установить в ней полноценную печь. Ведь многие сауны нагреваются за счет электричества. А получить густой пар все равно хочется. Что делать? На помощь приходит парогенератор для бани. Поговорим об этом устройстве подробнее.

Как он работает

Парогенератор применяют в случаях, когда нет возможности использовать традиционную печь с камнями. Также его задействуют для генерации пара в турецкой бане, сауне.

Устройство

Парогенератор состоит из следующих конструктивных элементов:

Принцип действия

Перед началом работы в резервуар заливают воду. После включения ее температура повышается благодаря работе нагревательных элементов. Это происходит всего за несколько минут.

В результате вырабатывается пар. Под действием насоса он поступает в сепаратор. Там при необходимости понижается его температура и, если нужно, удаляется лишняя влага. Из сепаратора пар подается непосредственно в парную.

Работа устройства контролируется блоком управления. Он позволяет поддерживать заданные пользователем параметры, выполняет некоторые другие функции.

Плюсы и минусы

К преимуществам прибора можно отнести:

Главный минус прибора состоит в том, что пар, который сгенерирован с его помощью, все-таки отличается от того, который получен естественным образом (то есть путем выплескивания воды на каменку).

Разновидности

В зависимости от типа нагревательного элемента парогенераторы делят на несколько видов.

Для нагрева жидкости используют трубчатые электрические нагреватели (ТЭН). Они состоят из металлической оболочки, одного или нескольких слоев изолятора и непосредственно нагревательного элемента. Менее эффективны, чем электродные, но гораздо безопаснее.

Индукционные

В этом типе устройств нагрев воды осуществляется трансформатором, генерирующим электромагнитное поле высокой интенсивности. Безопасны и очень эффективны. Главный недостаток этого типа приборов – высокая цена.

Электродные

В резервуар помещают два электрода. При работе агрегата на них подается ток. По воде начинают передвигаться заряженные частицы, за счет чего ее температура повышается.

Параметры выбора

При выборе парогенератора для бани стоит обратить внимание на следующие факторы:

Лучшие модели

Рассмотрим несколько хороших моделей парогенераторов для бани.

NEO-Интеллект

Компактный парогенератор для небольшой парной. В первую очередь рассчитан на хамам, но подойдет и для других разновидностей бани.

Модель не имеет собственного резервуара для воды. Она подключается к водопроводу. Для генерации пара используется проточная вода.

Такое конструктивное решение делает использование прибора более комфортным, поскольку не требует постоянной замены воды. Однако оно осложняет процедуру монтажа.

Управление осуществляется с помощью специальной панели. В ее центре расположен информационный экран, на который выводятся основные сведения о работе девайса. По бокам находятся сенсорные кнопки, которые позволяют менять параметры функционирования прибора.

Стоит модель от 65 000 до 70 000 рублей.

Sawo STE-75-C1/3

Мощный и недорогой компактный парогенератор финского производства, который подойдет для любого типа парной.

Не имеет собственного резервуара для жидкости, генерирует пар из проточной воды. Поэтому требует подключения к водопроводу.

Имеет достаточно высокую для такого компактного устройства мощность – 7,5 кВт. Благодаря этому производит достаточное количество пара меньше, чем за одну минуту.

Панели управления модель не имеет. Все настройки осуществляются с помощью пульта дистанционного управления, который входит в комплект.

Стоимость модели – 55 000 – 60 000 рублей.

STEAM PS-30

Компактный и относительно недорогой универсальный парогенератор немецкого производства, который подойдет для любого типа бани.

Устройство – не проточное. Но возможна автоматическая подача воды. Для этого прибор необходимо подключить к системе водопровода. Подача осуществляется с помощью электромагнитного клапана, который открывается и закрывается на основании показаний датчика.

Хорошо продумана защита. В случае отсутствия подачи воды предусмотрено автоматическое отключение подачи электричества, которое позволяет предотвратить перегорание нагревательного элемента. Имеется предохранительный паровой клапан, который снижает давление в нагревательной камере.

Управление устройством осуществляется с пульта управления. Он не дистанционный – необходимо соединение с корпусов посредством проводов. Пульт крепят на стене. Длина контактных проводов не позволяет разместить его дальше 10 – 15 см от корпуса. Если нужно расположить пульт в другом месте, придется наращивать провода.

При этом модель имеет невысокую стоимость. Ее цена составляет всего 30 000 – 35 000 рублей.

Helo Steam Pro 140

Этот парогенератор подойдет для большой бани или для тех, кто хочет получить очень много пара. Его мощность составляет 14 кВт. Это позволяет сгенерировать любое количество пара. Но нужно помнить, что модель расходует много электричества.

Предусмотрена автоматическая защита от перегрева. В случае выкипания воды подача электрического тока на ТЭН прекращается.

Одно из главных достоинств прибора – отсутствие необходимости чистить резервуар. Она реализована за счет:

Управлять девайсом можно двумя различными способами:

Система подачи воды – непроточная. Предусмотрено автоматическое наполнение резервуара в случае, если жидкость израсходована.

Стоимость агрегата составляет приблизительно 160 000 – 170 000 рублей. Это недешево, но вполне оправдано – модель предлагает пользователю широкие возможности и комфортна в эксплуатации.

Tylo Sense Combi Elite 8

Это не совсем парогенератор. Устройство сочетает в себе традиционный и современный подход. Оно представляет собой емкость для банных камней с мощным нагревательным элементом внизу.

Позволяет быстро нагреть камни с помощью электричества и получить пар традиционным способом.

Стоит прибор порядка 200 000 рублей.

Вывод

Парогенератор для бани – устройство, способное генерировать пар. Его используют там, где невозможно установить традиционную каменку. При выборе девайса надо обратить внимание на мощность, материал корпуса, габариты, функционал, защиту. В продаже можно найти как относительно недорогие устройства, так и парогенераторы премиум-класса.

Видео-обзор: тестирование парогенераторов для бани

Источник

Парогенератор или паровая пушка: как сделать своими руками

Качество пара в бане имеет первостепенное значение, иначе удовольствие от водных процедур может испортить сырая, удушающая атмосфера. Получить лёгкий, воздушный и по-настоящему полезный пар при помощи печки-каменки сложно — понадобится много времени и топлива, чтобы разогреть поверхность добела. Упростить процесс можно при помощи специального устройства — парогенератора или паровой пушки, построить которую можно своими руками.

Устройство и принцип работы паровых пушек и парогенераторов

Настоящая русская баня и горячий пар — понятия неразделимые. Чтобы получать достаточное количество пара, используют печи с обустроенными каменками. Вот только добиться жаркой и в то же время лёгкой и мягкой атмосферы бывает очень непросто, поскольку в подобных агрегатах воду можно подавать только на верхние камни. Чтобы разогреть их докрасна, приходится тратить непозволительно много топлива и времени, в противном случае воздух в бане будет сырым и тяжёлым.

Печь с каменкой — самый простой способ достичь необходимой температуры и влажности в бане

Чтобы получать неограниченное количество качественного пара и сделать процесс менее ресурсозатратным, используют паровую пушку или парогенератор. Многие даже весьма опытные банщики ставят между этими устройствами знак равенства, и, тем не менее они кардинально различаются как по принципу действия, так и конструкционно.

Что такое паровая пушка

В простейшем виде паровая пушка является трубопроводом, предназначенным для доставки воды, а также разнообразных травяных настоев и солевых растворов в наиболее горячую нижнюю часть каменки. Как правило, агрегат изготавливают из отрезков толстостенных стальных труб, снабжая его в верхней части воронкой для заливания жидкости. В нижних элементах устройства выполняются сверления для равномерной подачи воды и увеличения площади соприкосновения жидкости с металлическими стенками печи и горячими камнями. Наверное, каждый видел, как при попадании воды на раскалённую поверхность она отскакивает в виде множества мелких капель. Чтобы предотвратить выплёскивание жидкости и пара обратно в лейку, на подающей магистрали устанавливают обратный клапан.

Простейшую паровую пушку можно соорудить из отрезка гофрированного металлического шланга и воронки

Работает подобная тепловая пушка просто. При выходе печи-каменки на рабочий режим, в верхнюю лейку льют воду, которая попадает на нижний слой камней и тело печи. Испаряясь, перегретая влага проходит сквозь каменку обратно и поступает в помещение. Недостаток подобного способа заключается в том, что при прохождении сквозь верхние камни пар охлаждается и становится более тяжёлым. Чтобы сохранить его температуру, тепловую пушку можно модернизировать, снабдив её плоским, герметичным резервуаром с патрубком для отвода испаряющейся жидкости. При монтаже агрегата нижнюю ёмкость устанавливают непосредственно на свод печи и сверху закрывают каменкой. Поскольку пар отводится по отдельному каналу и не контактирует с камнями, его температура остаётся неизменной и в бане устанавливается лёгкая, наиболее благоприятствующая атмосфера. Надо сказать, что подобная конструкция не является «чистокровным» агрегатом, а представляет собой симбиоз с другим не менее популярным устройством — парогенератором.

Герметичная камера помогает сохранить нужную температуру пара

Паровая пушка должна решать такие задачи:

Простота конструкции позволяет с лёгкостью изготовить парообразователь самостоятельно, используя подручные материалы и самый обычный инструмент.

Как работает парогенератор

В отличие от пушки, парогенератор сможет создать в бане горячую, влажную атмосферу и без печи-каменки. Этот агрегат можно ассоциировать с чайником, поскольку он имеет такой же принцип работы: налитая в ёмкость вода нагревается, закипает и выходит в помещение как пар. Для того чтобы повысить его температуру, устройство делают герметичным, а на выходной патрубок устанавливают клапан или вентиль. Как известно ещё из школьного курса физики, при повышении давления вода кипит при более высокой температуре, поэтому перегретый пар легко можно получить регулировкой клапана или перекрывая канал краном.

Парогенератор позволяет получать влажный и сухой пар

В герметичных парогенераторах обязательно должен быть установлен предохранительный клапан. Эксплуатация агрегата без этого элемента очень опасна — чрезмерное повышение давления внутри ёмкости может привести к взрыву.

В зависимости от нагревателей устройства для постоянного производства пара делятся на несколько видов:

Печные парогенераторы монтируются на стенках печей

Изготовление в домашних условиях электродного или индукционного парогенератора затруднительно, а вот последние два агрегата из этого списка можно соорудить буквально за день.

Баня, сауна и хамам: какой парообразователь выбрать

Если не считаться с традициями строительства и особенностями материалов для сооружения бани, сауны или хамама, то все различия между ними сводятся к тепловому режиму, то есть соотношению температуры и влажности внутри помещения.

В зависимости от того, насколько влажным будет воздух в парной, его температура по-разному воспринимается нашим организмом. Так, финская сауна характеризуется очень сильным нагревом — атмосфера в помещении нередко достигает 100–120 °С. Несмотря на столь высокое значение, переносится такая температура в сауне достаточно легко, поскольку процентное содержание влаги в ней редко превышает 15%. Чтобы достичь подобного соотношения, каменку печи не оборудуют дверцей — открытые камни лучше справляются с осушением помещения. Для финской сауны лучше использовать не постоянно работающий парогенератор, а небольшую тепловую пушку — она даст нужное количество сильно перегретого пара.

Компактный парообразователь идеально подойдёт для оснащения финской сауны

Турецкий хамам, напротив, требует повышенного содержания пара в воздухе — до 90–100% при температуре не выше 45 °C. В этом случае уместным будет использование парогенератора, а при большом объёме каменки и вовсе можно обойтись без дополнительных устройств — получить достаточное количество «тяжёлого» пара можно будет, просто поливая камни водой.

Достоинством русской бани является то, что она объединяет в себе все преимущества турецкой и финской парной, оказывая наиболее благоприятствующее, оздоровляющее воздействие на тело. Температура в парилке нередко достигает 80 °C, а влажность — 70%, благодаря чему организм не подвергается такому стрессу, как в сауне, а атмосфера, в отличие от хамама, остаётся лёгкой и воздушной. Достичь такого равновесия сложнее всего, поскольку используемые парогенераторы должны быть довольно производительными и в то же время давать пар высокой температуры. Специалисты рекомендуют увязывать мощность электрических парообразователей с размерами банного помещения:

Для паровых пушек нет единой методики расчёта, поэтому следует ориентироваться на закон Авогадро, согласно которому 1 моль воды = 18 грамм при испарении образует 22,4 л пара.

Изготовление паровой пушки

Паровая пушка является простым устройством, не требующим точных расчётов и чертежей. Чаще всего её сооружают исходя из габаритов и конфигурации конкретной печи-каменки, поэтому для повторения удобно выбирать агрегат, который можно легко трансформировать под собственные нужды. Одной из таких конструкций является устройство, изготовленное из сантехнических сгонов, разветвителей и гофрированных нержавеющих труб — так называемая паровая пушка Магола, названная по имени своего создателя. Её мы и предлагаем построить для домашней бани.

Что потребуется в процессе работы

Все детали, которые понадобятся для постройки тепловой пушки, можно найти в любом магазине сантехники. Основным требованием к отдельным элементам конструкции является их коррозионная стойкость, поэтому лучшим материалом является нержавеющая сталь. Поскольку найти всё необходимое из «нержавейки» будет сложно, разветвители (тройники) можно взять чугунные — их ресурса будет достаточно для долголетней работы парообразователя. Если же вам придётся устанавливать сгоны и муфты из чёрной стали, то постарайтесь найти элементы из толстотелых труб — они прослужат намного дольше.

Итак, для изготовления паровой пушки понадобятся такие материалы:

Кроме того, потребуется подготовить кусок листовой стали размером до 10х10 см и отрезок пружинной проволоки — без них не обойтись при изготовлении обратного клапана. В его качестве можно использовать и заводское устройство, а также обычный сантехнический вентиль с кран-буксой. Кроме основной задачи по предотвращению обратного выплёскивания жидкости, он может служить ещё и дозатором для её капельной подачи в пушку.

Все необходимые детали для паровой пушки можно найти в любом магазине сантехники

Чтобы чрезмерный нагрев не приводил к плавлению уплотнительных элементов крана, резиновые детали заменяют вырезанными из натуральной кожи.

Сократить время работы поможет заранее приготовленный инструмент:

Паровая пушка работает в условиях высоких температур, поэтому герметизацию резьбовых соединений выполняют при помощи фум-ленты. Лучше всего покупать уплотнительный материал шириной более 1,5 см — как правило, широкие ленты имеют более плотную структуру и увеличенную толщину.

Пошаговая инструкция

В качестве воронки можно использовать любое подходящее изделие из нержавеющей стали

Достоинство пушки, изготовленной из водопроводной арматуры, заключается в том, что её можно сконфигурировать наиболее удобным способом

Отверстия в трубе можно заглушить саморезами

Паровая пушка устанавливается в каменку

Испытания паровой пушки проводят небольшим количеством жидкости, разогревая печь на половину мощности. Если пробный запуск проходит нормально, то тепловой агрегат выводят на максимальный режим, после чего проверяют качество и количество генерируемого пара.

Видео: сравнение нескольких конструкций паровых пушек

Как построить простой парогенератор

В домашних условиях элементарный парообразователь можно сделать, наварив на стенки металлической печи узкие «карманы» с сетью перегородок и отверстий. Залитая в них вода будет кипеть и испаряться, пока в печи не погаснет огонь. Конечно, столь простым способом не удастся получить пар такого качества, как с помощью паровой пушки или электрического агрегата, но для любителей высокой влажности и средней температуры (то бишь, поклонников сооружения типа хамам), такое устройство будет в самый раз.

Для тех же, кто не ищет лёгких путей и не испугается увеличения счетов за электроэнергию, предлагаем простой и недорогой вариант парогенератора из трубчатых электронагревателей (ТЭНов) и металлической ёмкости, способной выдержать высокое давление.

Прежде чем начинать работу подготовьте:

Материалы, которые понадобятся для электрического парообразователя:

Объём сосуда парогенератора рассчитывают исходя из того, что на каждые 3 кВт мощности должно приходиться не менее 10 л полезного объёма. Вместе с тем обязательно надо учитывать возможности проводки — при необходимости её сечение придётся увеличить.

Предохранительный клапан должен выдерживать высокую температуру, поэтому устройство не должно содержать пластиковых деталей

В качестве предохранительного клапана не рекомендуется использовать устройства китайского производства, которые поставляются для накопительных водонагревателей. Лучше купить отдельный узел, рассчитанный на давление открывания не более 8 атм (можно регулируемый).

Изготовление электрического парогенератора из газового баллона: порядок работ

Баллон является превосходным сосудом для изготовления парогенератора, поскольку рассчитан на повышенное давление

При монтаже нескольких трубчатых нагревателей отверстия под каждый последующий элемент выполняют только после монтажа предыдущего. В противном случае может возникнуть ситуация, когда ТЭНы будут касаться друг к другу, а этого допускать нельзя.

Патрубок для подачи жидкости врезают в низ пропановой ёмкости

Благодаря отверстиям пар равномерно поступает в разные стороны

Конечно, можно упростить эту конструкцию, соединив её части сваркой. Тем не менее делать это не рекомендуется. Во-первых, для замены ТЭНа демонтировать сгоревший элемент можно будет только при помощи болгарки, а во-вторых, открывающуюся конструкцию можно использовать в качестве самого настоящего автоклава.

Парогенератор можно сделать в домашней мастерской

Видео: устройство самодельного непрерывного парогенератора

Советы по монтажу и эксплуатации парообразователей

Чтобы продлить срок службы парогенератора и обеспечить безопасность его использования, необходимо придерживаться следующих правил:

Обладая минимальными слесарными навыками, построить паровую пушку или парогенератор для бани можно за один день. Эти простые устройства позволят получить достаточное количество качественного пара. Отныне посещение парной станет чрезвычайно приятным, а её оздоровительное воздействие на организм достигнет того уровня, который сможет обеспечить только настоящая русская баня.
