Подключение кнопок стеклоподъемника в картах люкс. + распиновка.
Всем привет! Собственно как всегда, карты были установлены уже с месяц назад, а руки до подключения кнопок добрались только сейчас)) Схем распиновки на 2х кнопочный блок управления навалом в сети, а вот на 4х кнопочный я найти не смог. Может конечно плохо искал, хз. Но не беда, методом проб и ошибок, с помощью тестера и матерного слова, успешно зарисовал распиновочку.
Разобрал центральную консоль. Там меня ждала вот такая вот хрень из проводов, фишки установщики видимо не нашли, поэтому подключили скрутками и изолентой.

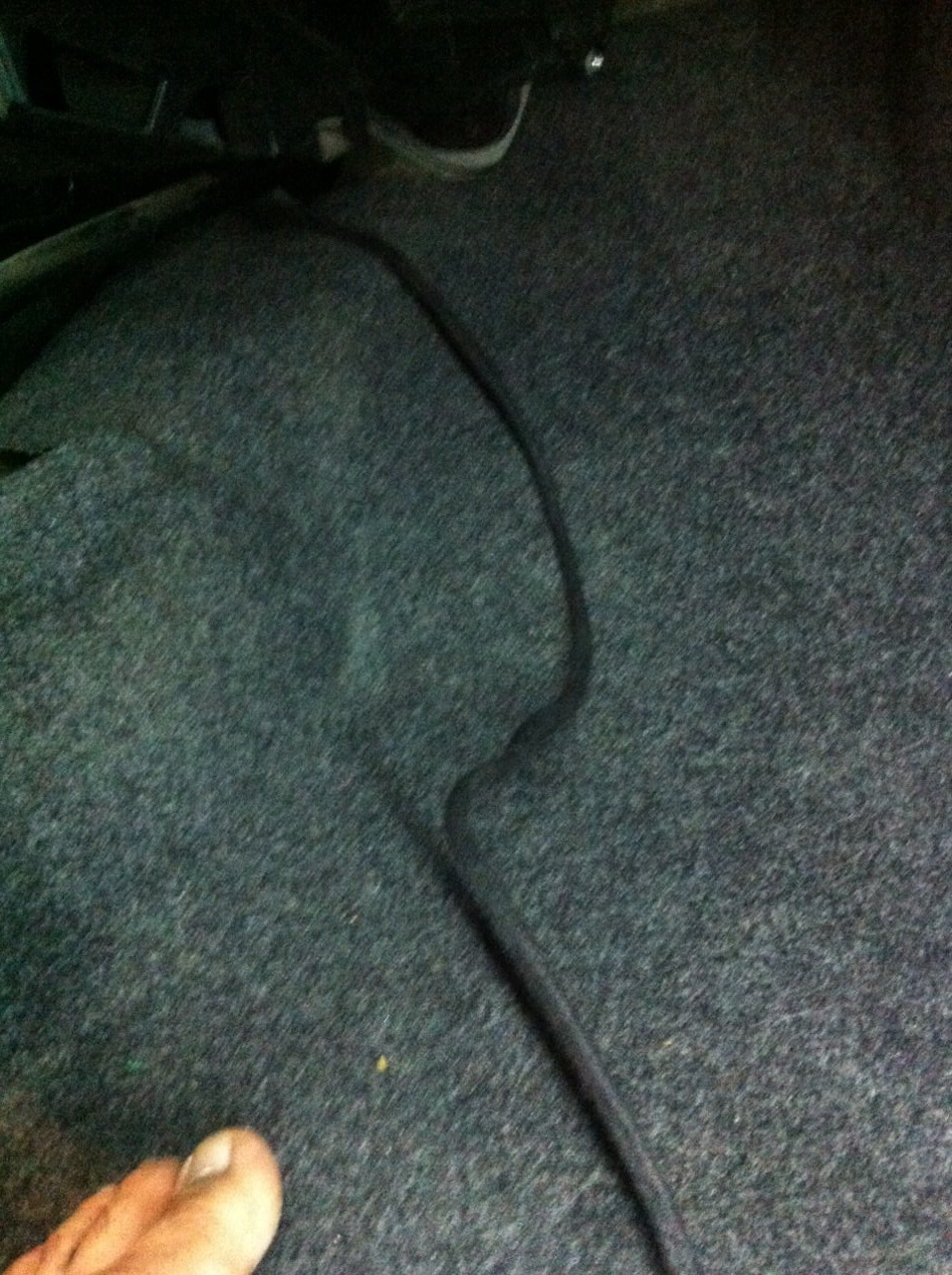

С проводкой водительской двери проблем не возникло, тупо просверлил в фишке сквозное отверстие и провел провода.

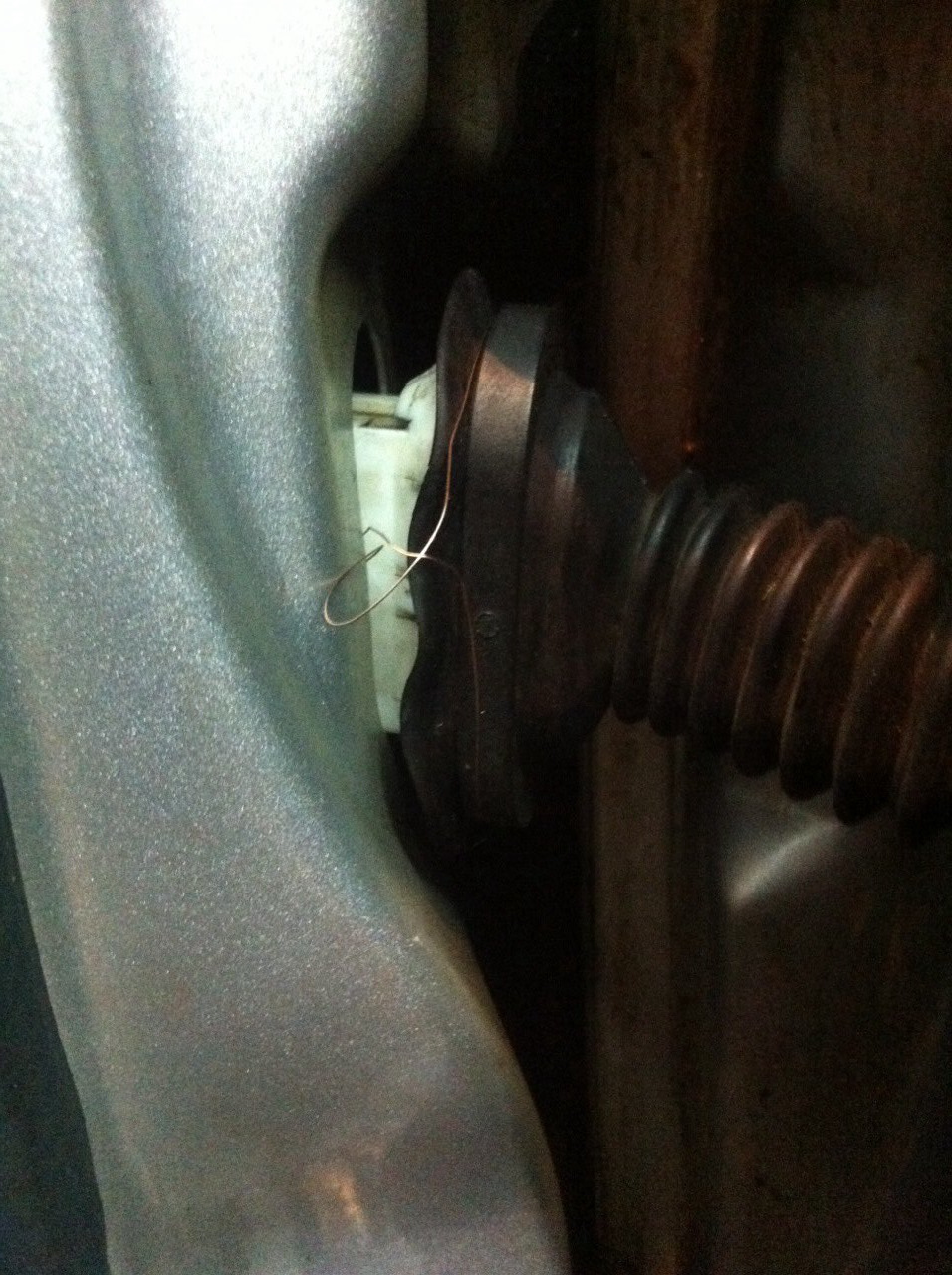

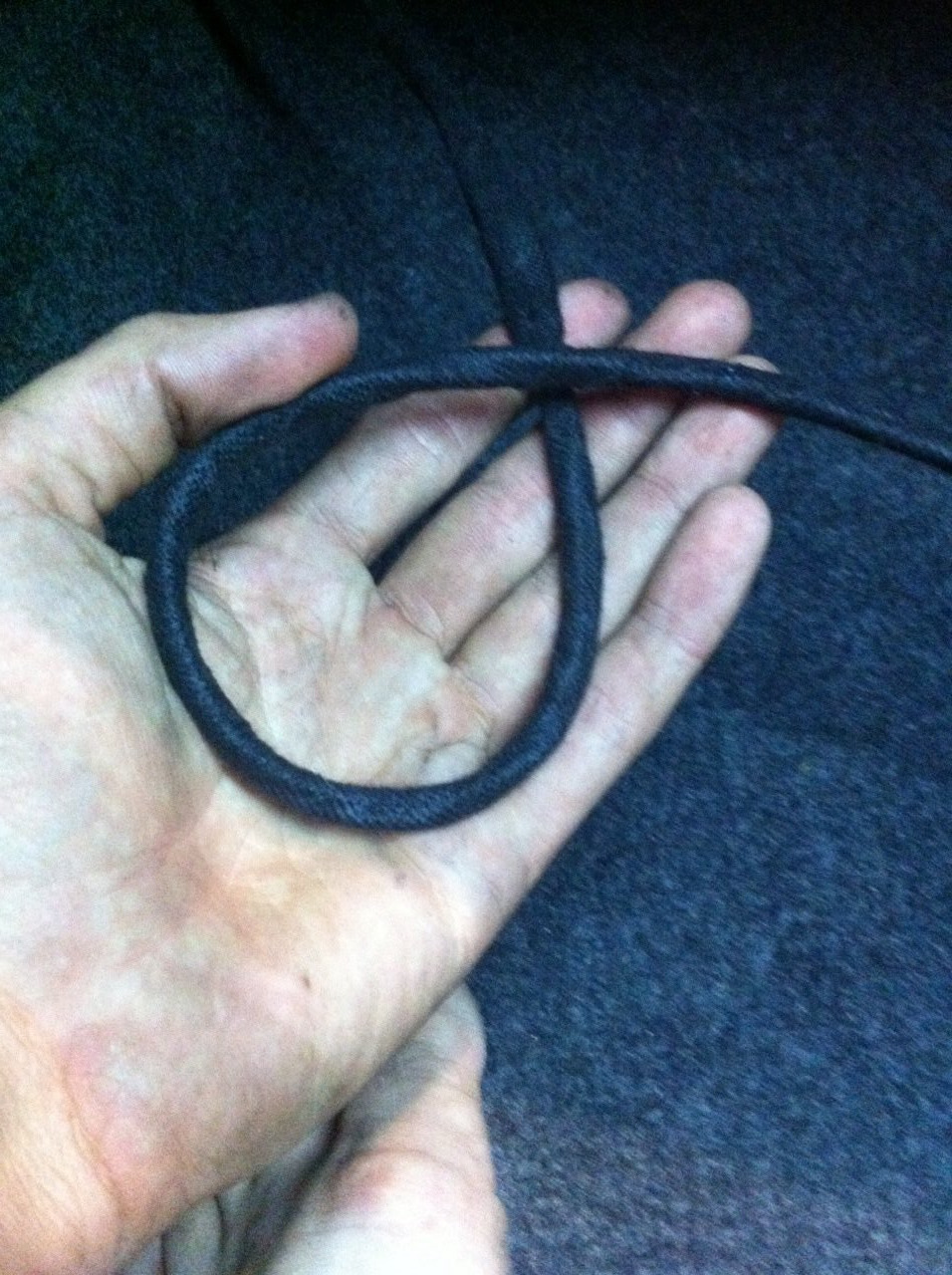

А вот с пассажирской пришлось повозится, у меня там слезла гофра с фишки. Как я только до этого не пытался вернуть ее на место не вынимая фишку, ничего не получалось. В этот раз, решил уже повозиться и достать эту злосчастную пластмаску. Час мучений, и нифига. Думал со злости сейчас тупо выломаю ее и все. Но через еще пол часика она поддалась и отщелкнулась)))

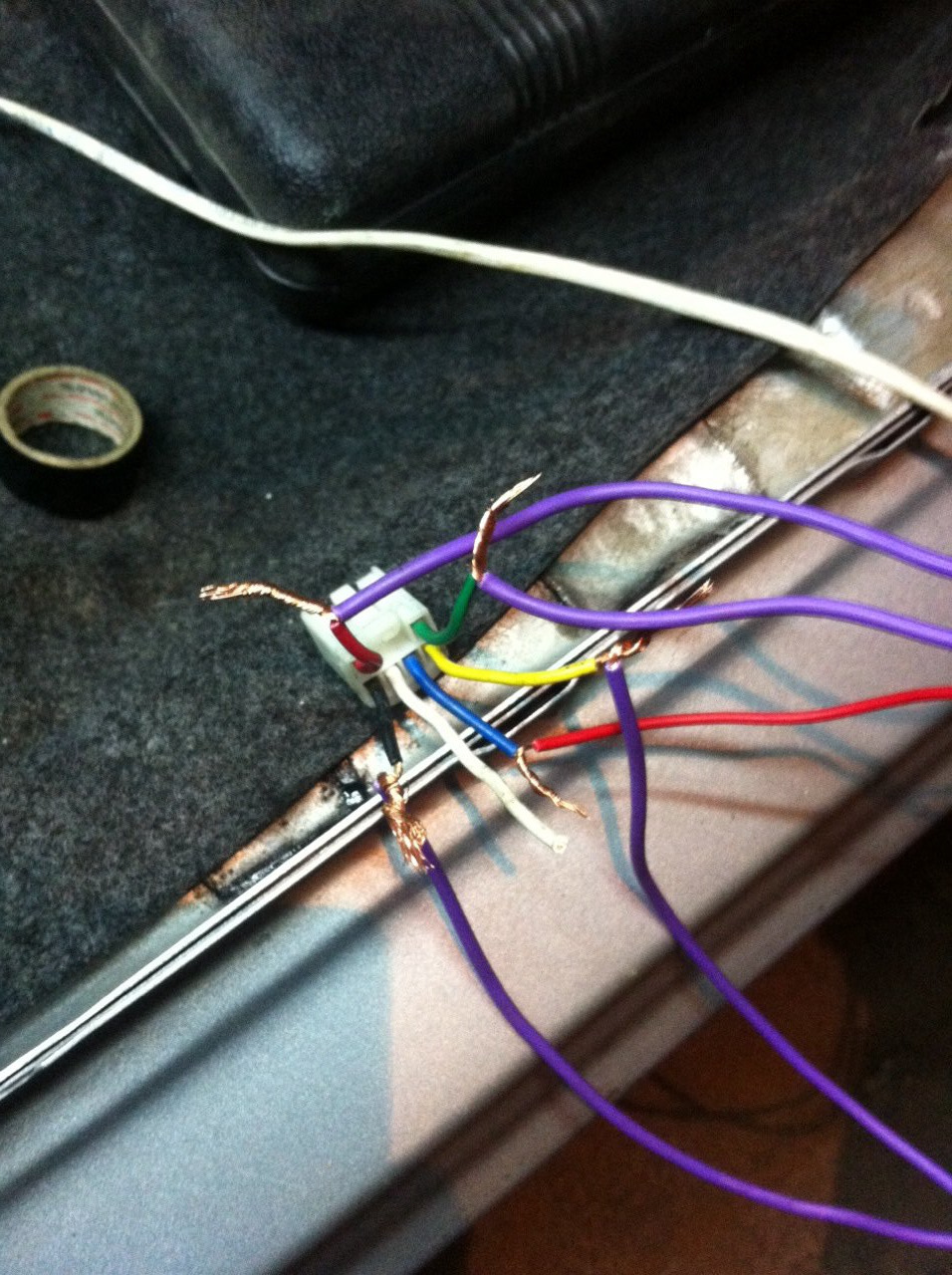

Когда провел всю проводку, приступил к тестингу.
Удостоверившись, что все исправно работает, и полярность не перепутана, приступил к изоляции. Честно скажу, ничего не пропаивал, сделал скрутки, и в термоусадку, а сверху для надежности в изоленту. Поскольку в планах смена торпеды, на торпеду с подушкой, провода протянул под ковром, что б потом не трогать их лишний раз, предварительно все перемотав тряпичной изолентой.

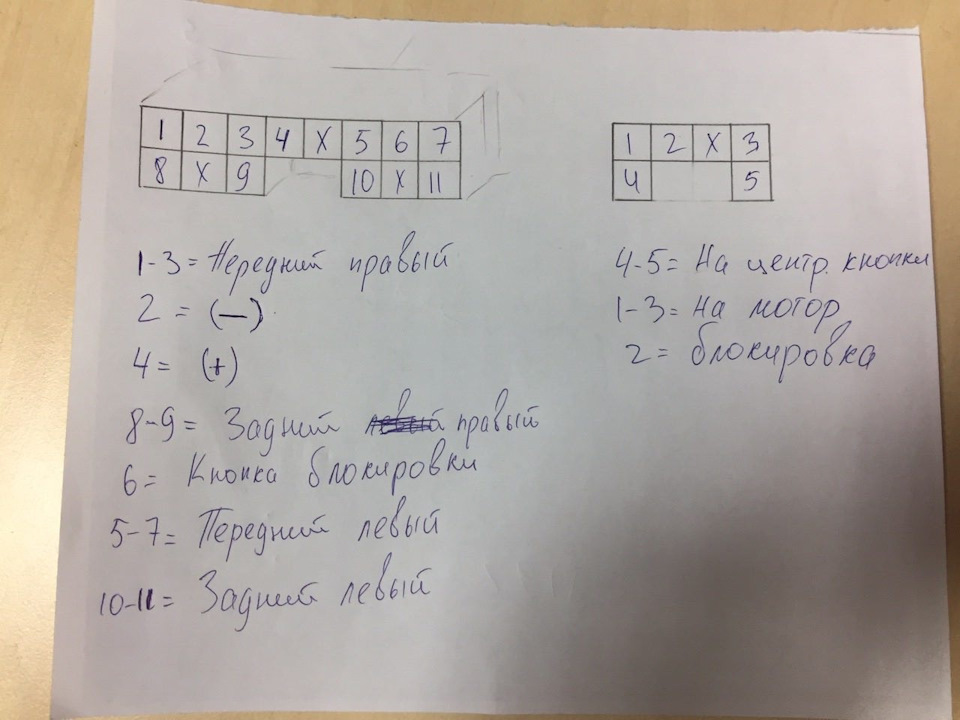

Ну и сама схема распиновки.
Надеюсь схема кому-нить будет полезна, и избавит от лишних танцов с бубном и тестером вокруг кнопок.
пы.сы. ну и лично для себя, что б не создавать никому не нужную запись. после всего этого, сменил масло в двигателе. пробег 136500км. чтоб не забыть))
Всем удачи и мирного неба над головой!
5 — полноценная подсветка кнопок стеклоподьемников на ланос Т100 (Часть 1)
Несколько раз попадались на драйве записи о подсветке кнопок ЭСП, но в основном все сводилось к установке светодиодов под кнопками которые подсвечивали контуры этих самых кнопок. Не то что бы это был верх эстетики, но тем не менее для несведущих пассажиров это облегчает поиск кнопок.
Я же решил заморочиться и пойти немного дальше, насмотрелся на подсветку кнопок у товарища в Lacetti, нашел в сети то самое изображение обозначающее стеклоподьемники у концерна GM.
Далее — концепцию создания подсветки на кнопках в которых она изначально не предусмотрена я продумывал давно, да и думаю реализовывали эту тему до меня уже многие, я лишь расскажу о своей интерперетации.
Для начала демонтируем блок кнопок ЭСП и разбираем, нас интересуют непосредственно сами кнопки — черные колпачки.
Осматриваем пациентов перед операцией. И начинаем подготовку эпоксидной смолы. У меня лежала простая ЭДП, её то и будем использовать.
Кто будет повторять мой опыт — рекомендую поискать в продаже белый краситель для эпоксидной смолы, я же просто добавил в смолу зубной порошок, решение простое и дает положительный результат.

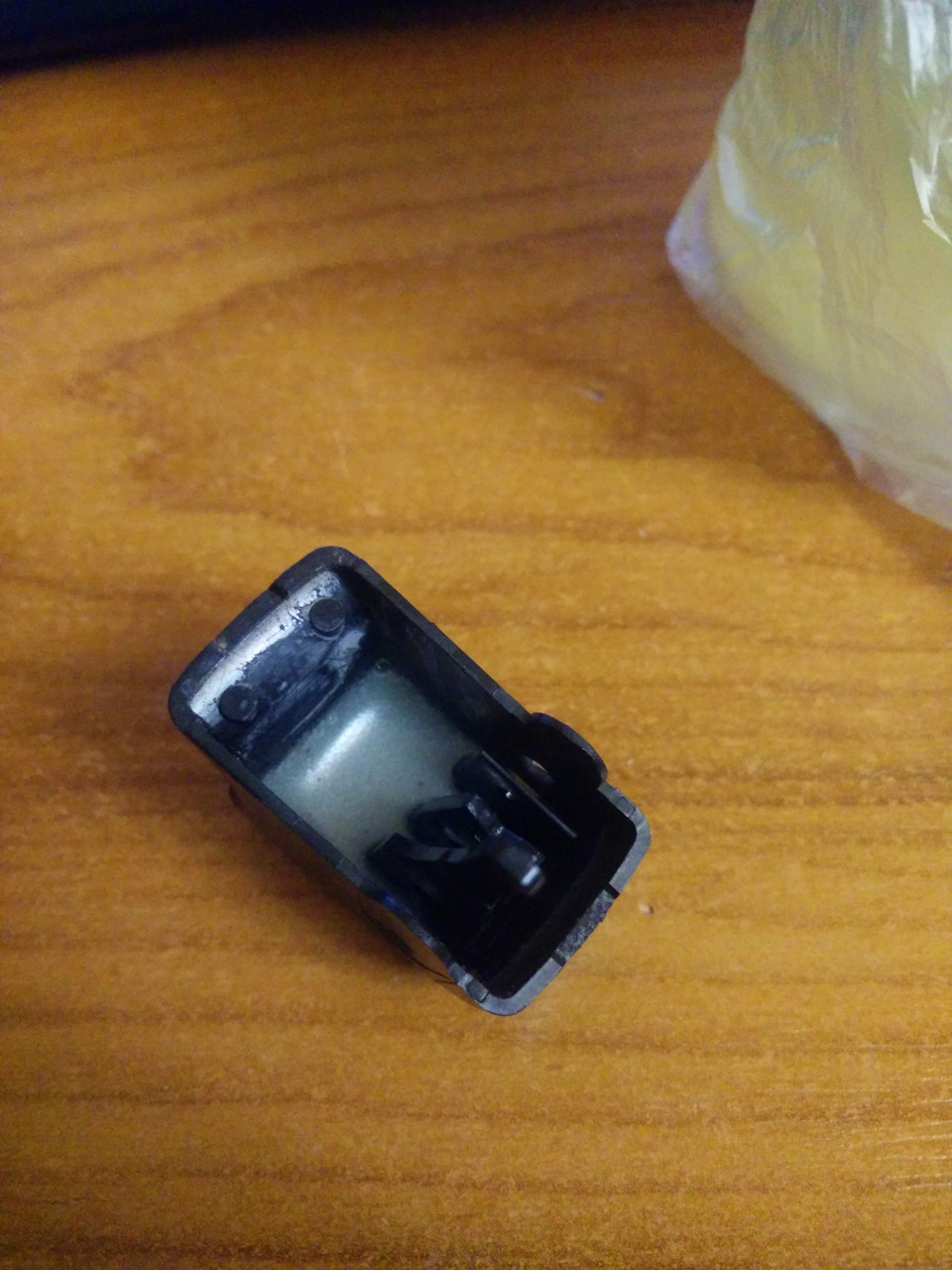

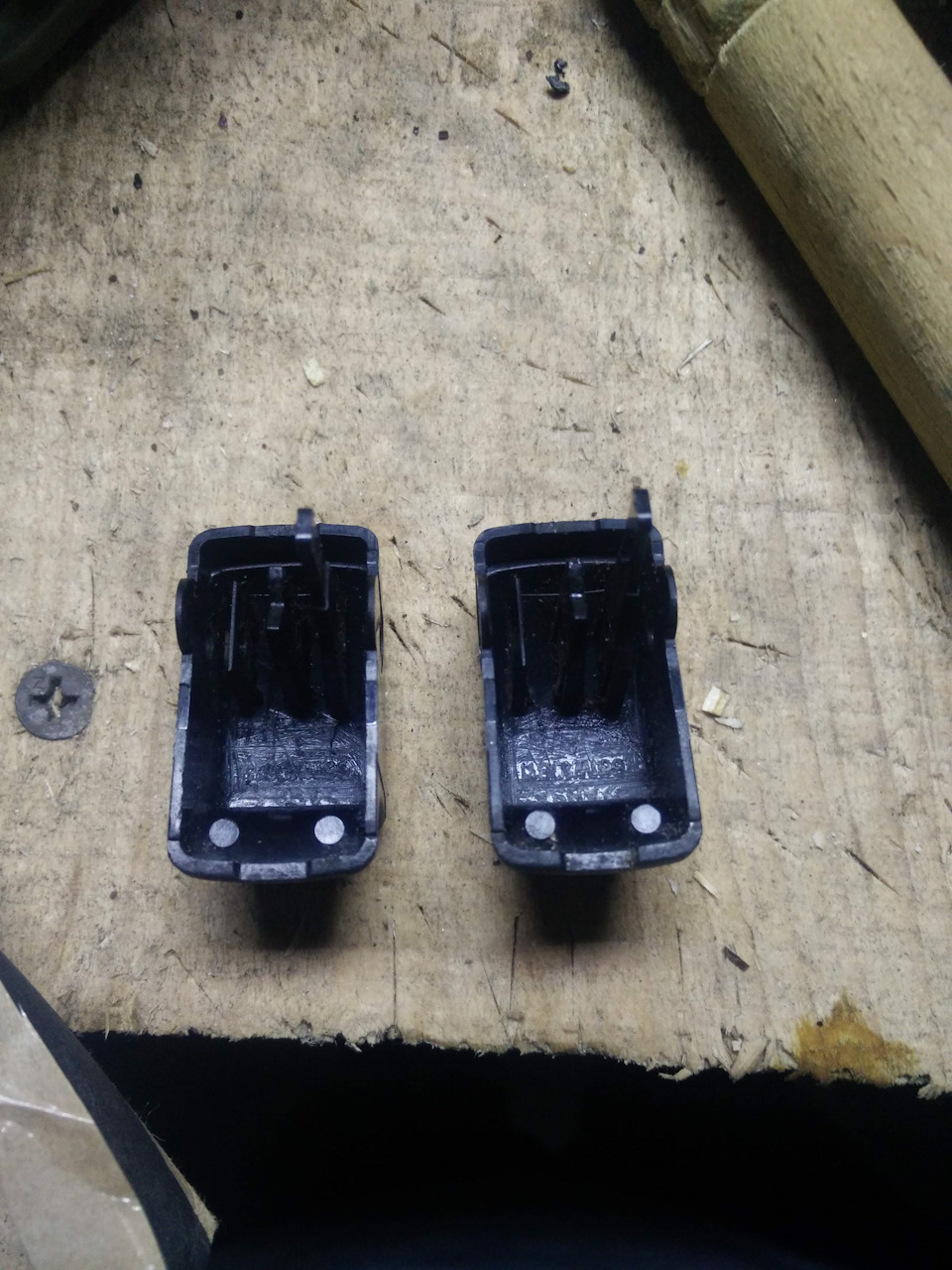

После вымешивания смолы заливаем её внутрь кнопок небольшим слоем, нам нужно что бы она укрепила «ножки» кнопки и дала базовый полупрозрачный слой. Кнопки оставляем высыхать в таком положении что бы большая часть смолы находилась на «переднем крае» кнопки и лишь частично затрагивала монтажную область кнопки (дальше станет ясно почему).

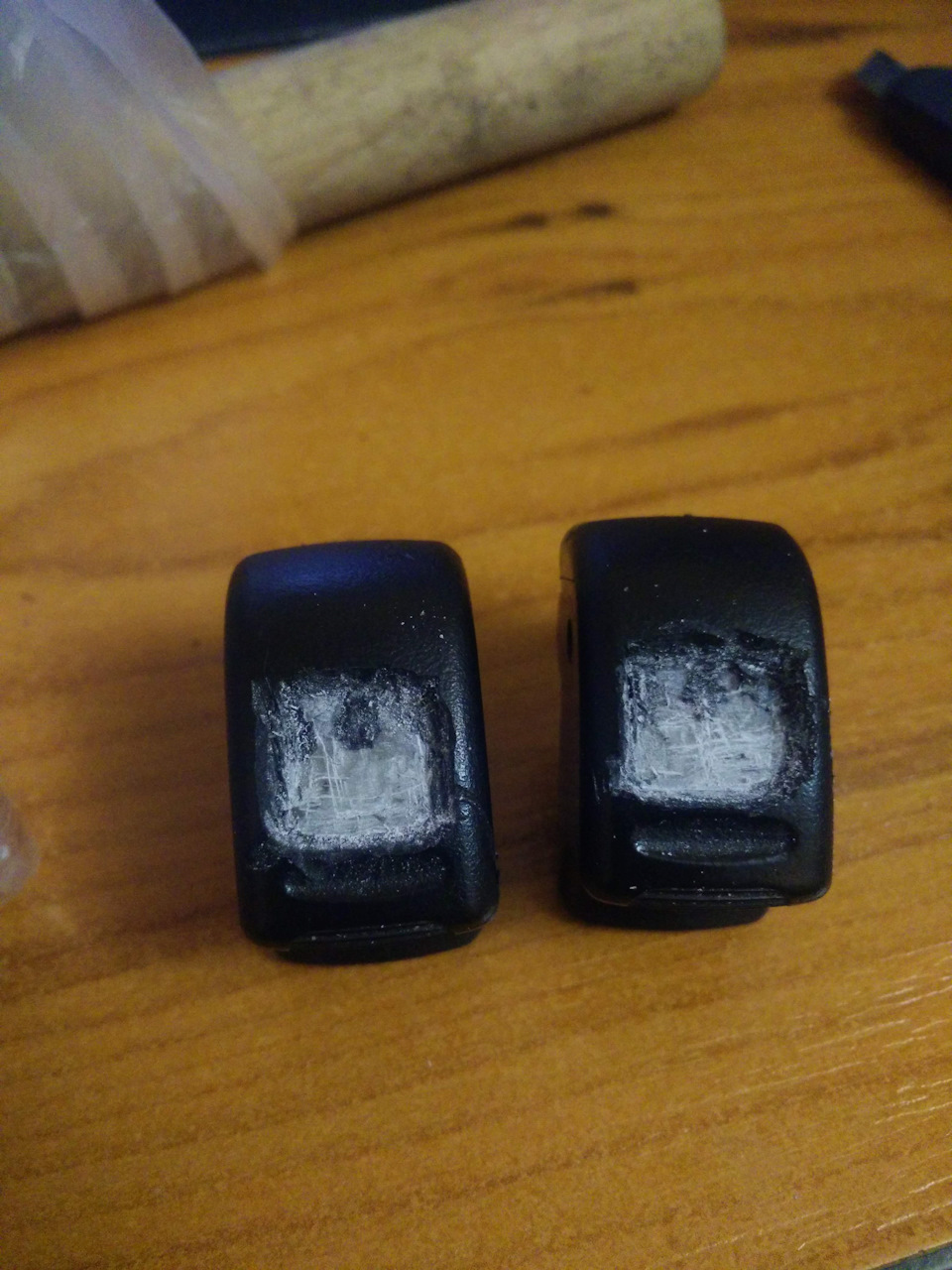

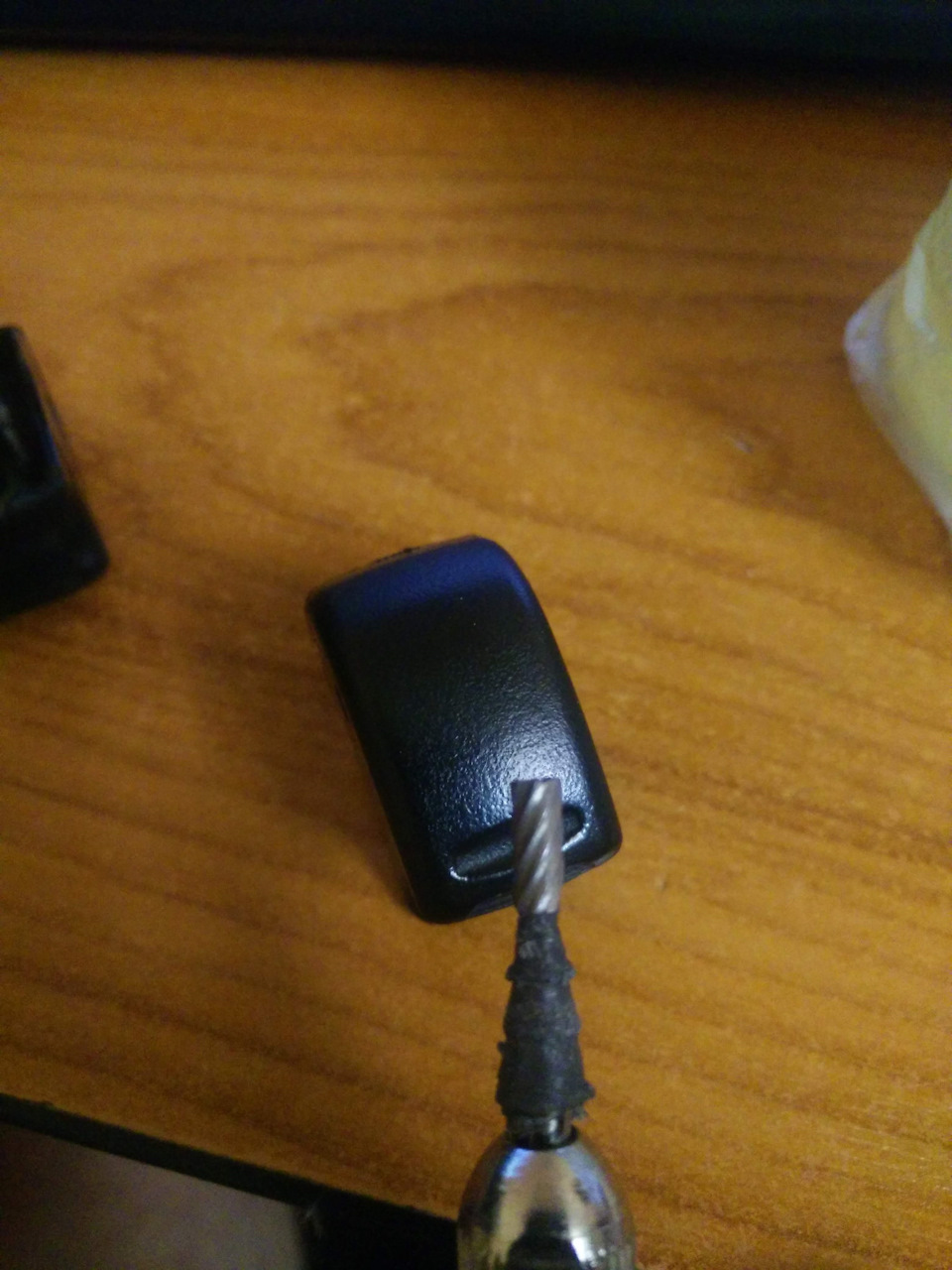

Спустя сутки, дав смоле окончательно застыть переходим к самому не простому этапу — вандализм 🙂 Для этих целей я взял прямую шлифовальную машинку с гибким валом, оно же в народе часто именуют дремель. В качестве насадки для срезания лишнего пластика использовал твердосплавную фрезу, она для меня наиболее удобна в работе.
Заранее предупреждаю, выполнять работу нужно крайне аккуратно, а не как я…что бы не повредить те части кнопок, которые повреждать не нужно. По итогу работы фрезой получаем такой результат: верхний слой пластика срезан до полупрозрачного слоя смолы, которую мы заливали в предыдущем этапе.

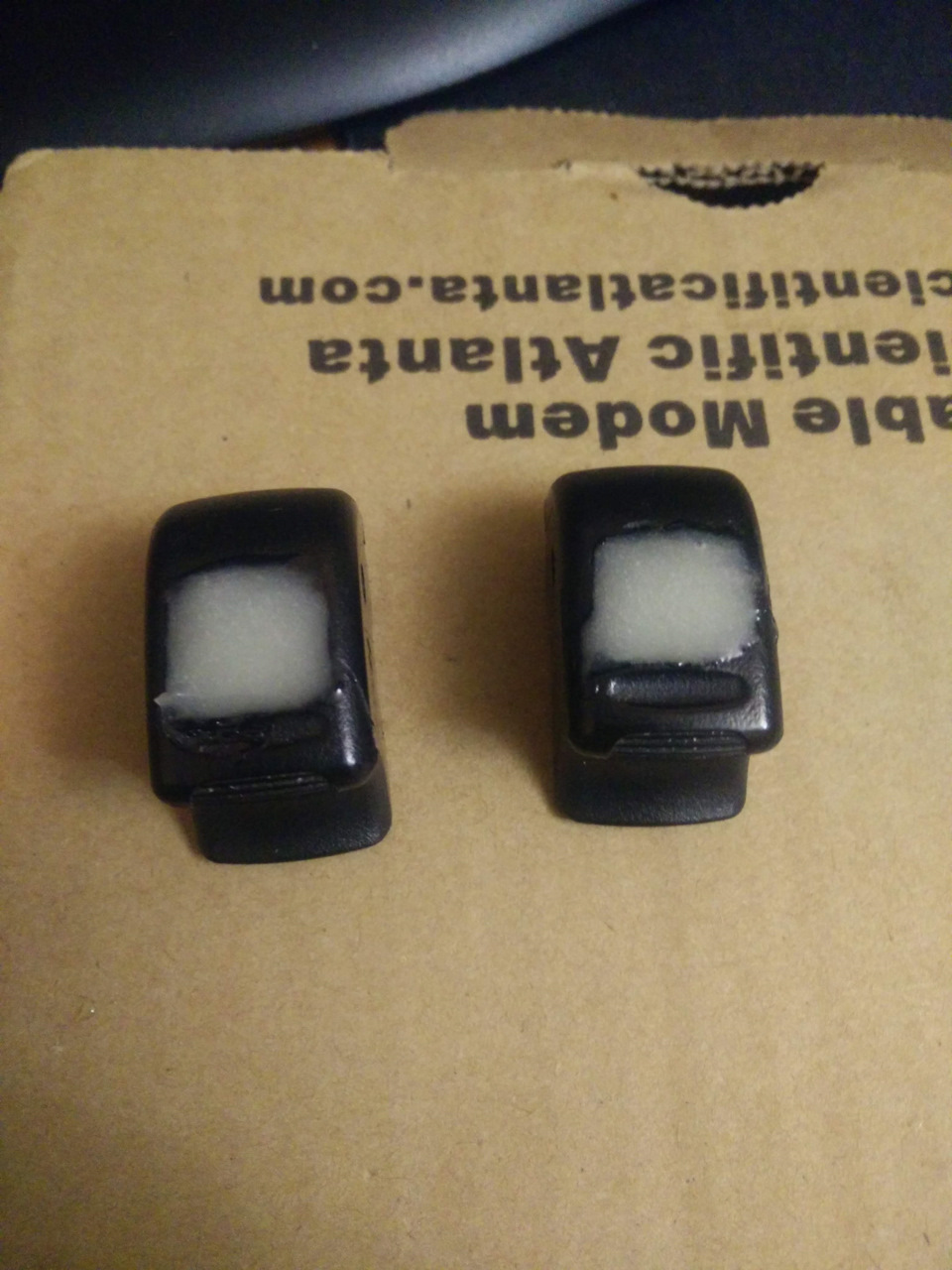

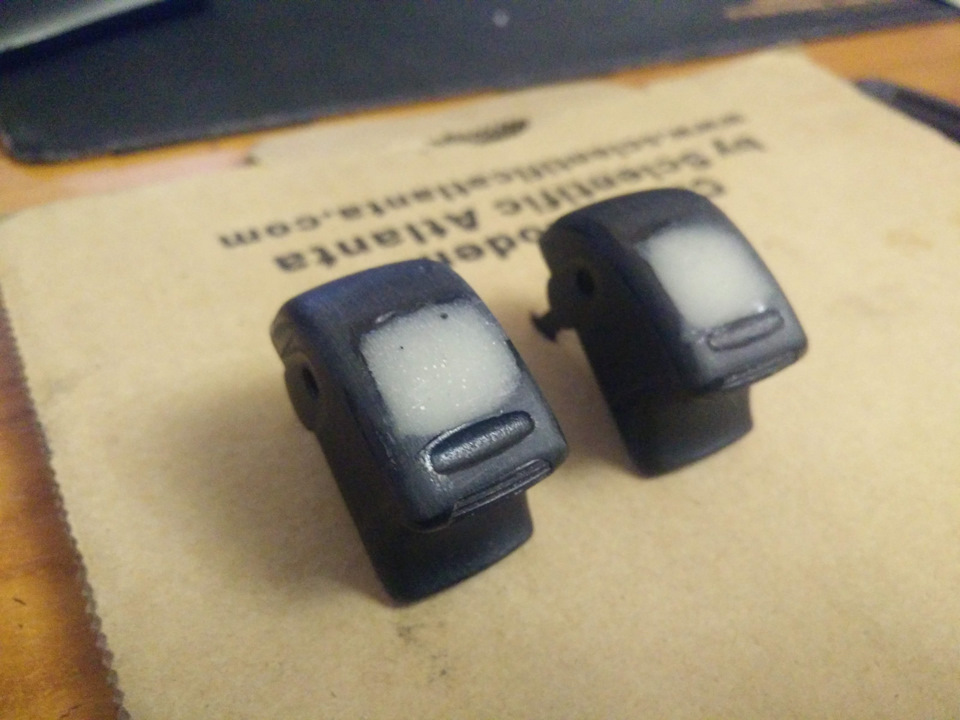

Следующий этап — восстанавливаем поверхность кнопок все той же смолой, заливая «выпиленную» часть. Для этого или готовим такой же раствор как в начале или достаем из морозильника ту самою смолу которую заливали в первом шаге. (если нужно не дать застыть эпоксидной смоле, морозильная камера хорошо в этом помогает).
Заливал с выпуклым мениском — лучше сточить лишнее, чем потом лить еще.
Далее проходим наждачкой, что бы сгладить выступы от залитого верхнего слоя. Я проходил 320й а затем 600й, но тут кому как удобнее. Далее пшыкаем разочек черной краской на кнопку, смотрим что поверхность кнопки ну ни как не ровная и повторяем процедуры с наждачной бумагой пока не восстановим прежнюю геометрию кнопки, но с белым центром из смолы.

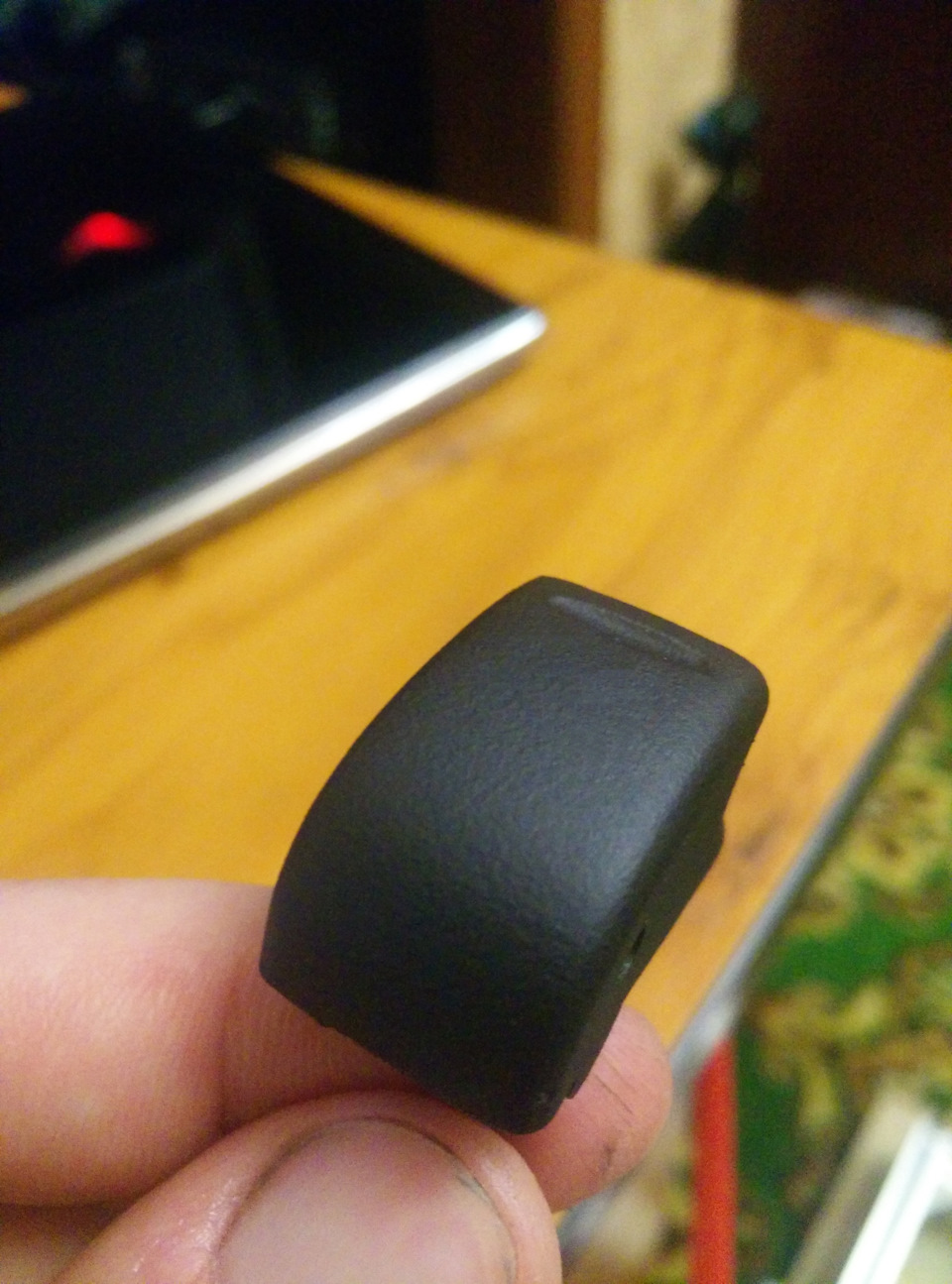

Далее почти финал — красим черной матовой краской и получаем внешне практически оригинальную кнопку, но мы то знаем что есть нюанс…и вот благодаря этому нюансу мы продолжим.
Сразу оговорюсь, что для последнего этапа лучше воспользоваться услугами рекламщиков или как я, заблаговременно собираем ЧПУ лазерный гравер, учитывая необходимую область гравировки, можно собрать его из DVD привода. И в несколько проходов прожигаем ранее созданную иконку стеклоподьемников.

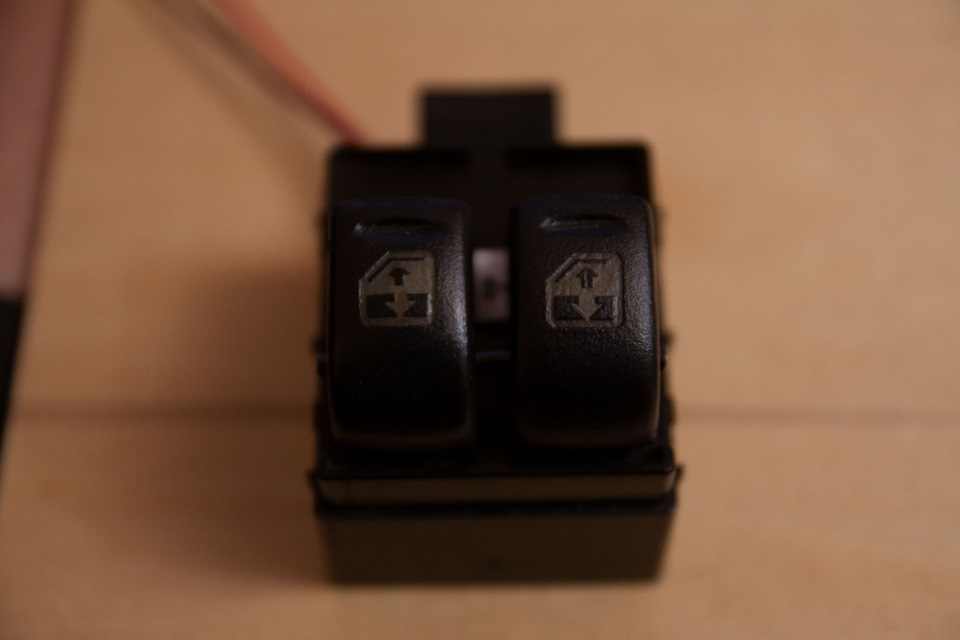

После того как краска выжжена лазером, получаем красивую иконку стеклоподьемников, которую можно подсветить снизу светодиодом.
Это если кратко, а если как на самом деле — то десяток неудачных прожигов в поиске оптимальной скорости и мощности прожига, нецензурная брань и походы в гараж для зачистки краски, покраски заново и очередной гравировки.
Когда удовлетворительный результат получен — покрываем кнопки матовым лаком в несколько слоев.
Но на этом все не кончается — после попытки сборки мы понимаем, что кнопки если и становятся на место, то шевелятся как-то не очень бодро. Вот здесь и начинается еще один головняк — нужно пилить внутреннюю часть кнопки, где залитая смола попала в область крепления кнопки — пилить фрезой, маленькими напильниками и чем получится, стараясь не повредить кнопку. Заканчиваем пилить когда кнопка начинает двигаться как прежде, без заеданий и рывков.
Тут я не делал фотографий, ибо процесс не требует особых пояснений.
Последний этап — добавить светодиоды для подсветки кнопок. В идеальном варианте взять два маленьких светодиода 3 или 5 мм в диаметре, сделать два маленьких отверстия четко под кнопками, запитать их через резисторы и будет счастье. Именно так и рекомендую делать и не делать как я.
У меня же была только красная лента, которая режется кратно 3м светодиодам, учитывая желание всетаки подсветить кнопки и наличие достаочного места в корпусе блока эсп, я сделал прямоугольный пропил из которого вывел наружу только 2 светодиода. Провода на подсветку вывел сбоку основного разьема ЭСП.
Питание взял от подсветки пепельницы, так как там оно появляется при включении габаритов, что нам и нужно.

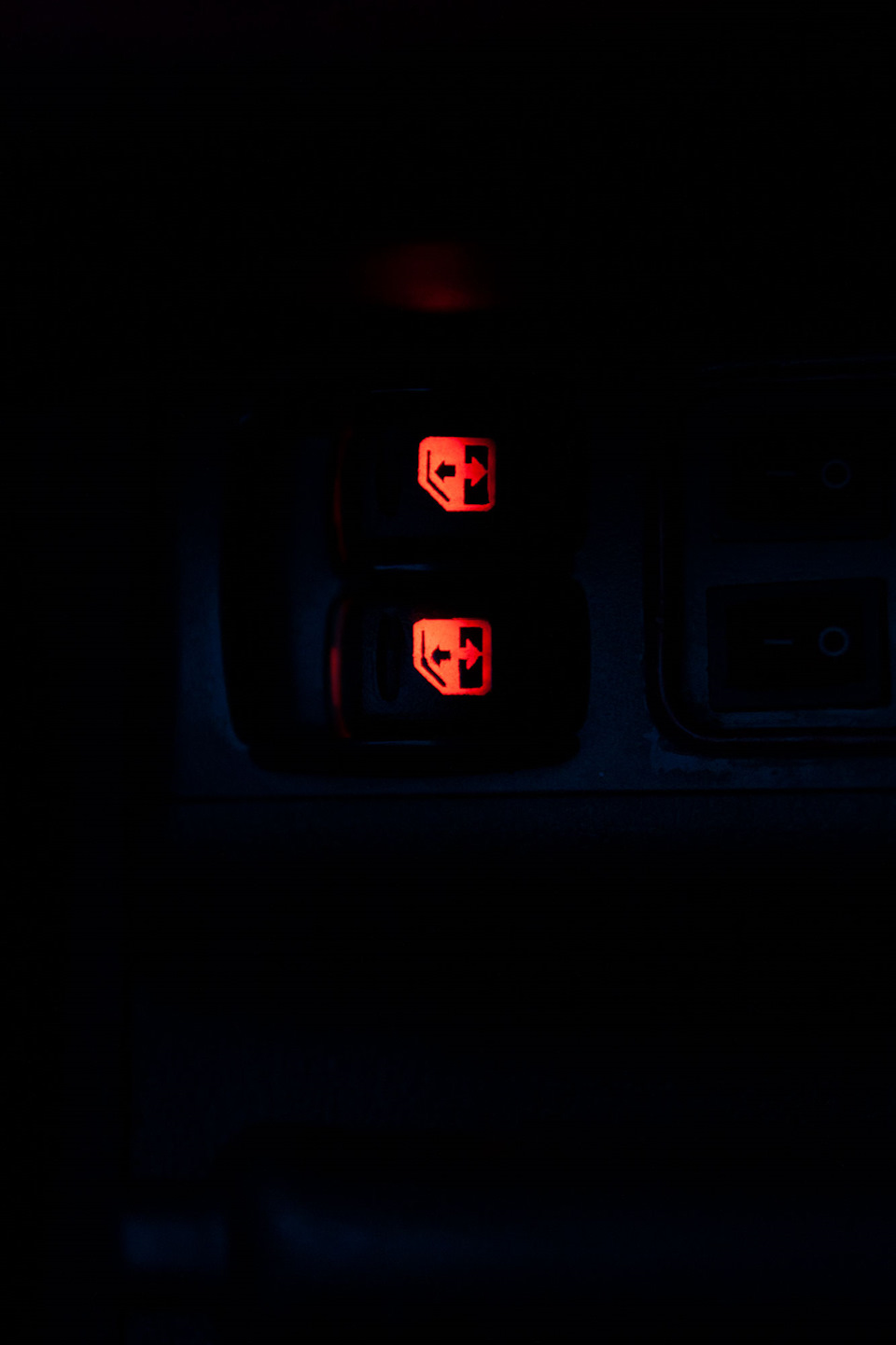

Ниже пару фото готового результата.
Конечно только пройдя через весь этот головняк, у меня появилась идея как сделать это значительно…проще? нет, тоже головняк, но уже совсем другой и мне для этого были нужны еще пара кнопок, причем не тронутых, что о моих кнопках нельзя было сказать. Я перешарил все местные разборки но помощь нашла меня на драйве, причем когда совсем не ждал…но эта история будет в следующей части рассказа о подсветке кнопок.
На этом спасибо за внимание и всем удачи 🙂
