Автоматический регулятор давления Brio2000-М Ladana
Автоматический регулятор давления Brio2000-М Ladana предназначен для автоматического управления поверхностных и погружных насосов в системе автономного водоснабжения из скважин или колодцев. Электронное реле, реагирует на изменение давления и на поток воды в системе водоснабжения. В данной системе устранены проблемы с установочным пространством за счет малых размеров прибора.
Автоматический регулятор давления Brio2000-М Ladana
Автоматический регулятор давления Brio2000-М Ladana предназначен для автоматического управления поверхностных и погружных насосов в системе автономного водоснабжения из скважин или колодцев.
Электронное реле, реагирует на изменение давления и на поток воды в системе водоснабжения. В данной системе устранены проблемы с установочным пространством за счет малых размеров прибора.
Характеристики регулятора давления Brio2000-М Ladana:
Устройство регулятора Brio2000-М Ladana:

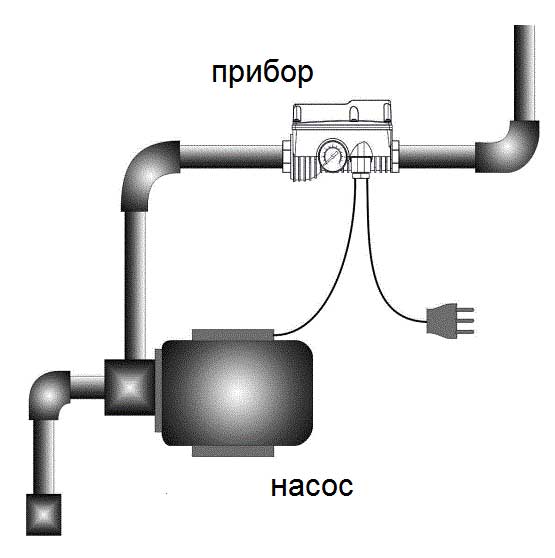

Установка автоматического регулятора давления Brio2000-М
Автоматический регулятор давления BRIO 2000-M устанавливается на напорном трубопроводе и подключается к насосу и электросети. Регулятор давления BRIO 2000-M включает электронасос, когда открывается кран, начинается разбор воды и давление на выходном отверстии падает до минимального (менее 1,5 атмосфер).
Реле отключает двигатель насоса в следующих случаях:
Автоматический регулятор BRIO 2000-M может быть установлен на напорном трубопроводе как в вертикальном, так и в горизонтальном положении. Установка реле должна производиться согласно схемы

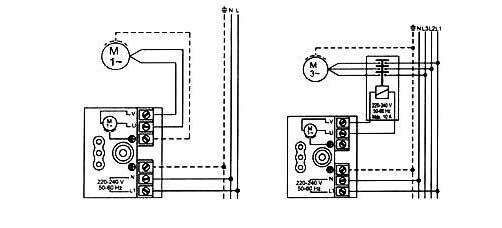

Электрическое присоединение
Прибор автоматического управления BRIO 2000-M готов к подключению. Перед подключением проверьте соответствие напряжения сети со справочными данными на табличке прибора.
Ввод в эксплуатацию
Подключить автоматический регулятор давления BRIO 2000-M к электросети. Если подключенный к прибору насос не работает, необходимо нажать кнопку RESET на корпусе прибора и держать до тех пор, пока не погаснет красный индикатор.
Значения световой индикации:
Возможные неисправности автоматического регулятора давления Brio2000-М Ladana
Неисправность
Причинанеисправности
Устранениенеисправности
Установка не останавливается
1. Утечка воды больше 0,7 л/мин.
2. Песок засорил прибор.
3. Неисправна электроплата.
4. Неправильное электроподключение.
1. Смонтируйте заново с учетом изложенных требований.
Блок автоматики BRIO (BRIO 2000 M) с авто перезапуском
Коммутируемая нагрузка
1×230 В, до 12 А
Мощность насоса ном., кВт
до 1.5
Страна производства
Италия
Регулировка давления включения, бар
1-3.5
Регулировка давления выключения, бар
не регулируется
Блок автоматического управления насосом/регулятор давления BRIO 2000 M итальянской фирмы Italtecnica (Италтехника) стал абсолютным законодателем моды в сегменте аналогичных устройств. Разработка BRIO много лет назад подтолкнула других производителей к созданию, а точнее сказать к копированию, данного прибора. Данный блок автоматики копируется наиболее часто. Мы продаем только настоящие итальянские блоки управления.
BRIO 2000 M — исполнение BRIO со встроенным манометром (M — Manometro, итал.).
Регулятор давления (блок автоматики) BRIO 2000 M предназначен для автоматического включения и отключения насосов в системах бытового водоснабжения, а также для их защиты от сухого хода. Давления включения насоса настраивается в пределах от 1,5 до 3,5 бар, давление выключения не регулируется. Подходит для работы только с чистой водой.
Устройство может быть использовано как с поверхностными, так и с погружными насосами. BRIO 2000 M подходит для автоматизации работы однофазных насосов с номинальным током двигателя не более 12 А (максимальная нагрузка контактов устройства).
Отметим, что оптимальным будет использование данного прибора совместно с поверхностным насосом, максимальное давление которого не превышает 35-45 метров. В этом случае давление в системе после отключения прибора останется на приемлемом уровне. В случае подключения BRIO 2000 M к глубинному/скважинному насосу максимальное давление в системе может достигать больших величин (более 6 бар). Это вредно для всей системы, есть вероятность обрыва трубопровода там, где «тонко». В этом случае желательно установить редуктор давления на входе, либо использовать обычное реле давления/блок автоматики с регулируемым верхним давлением отключения насоса.
Алгоритм работы BRIO 2000 M
Устройство BRIO 2000 M включает насос при падении давления в системе ниже заданного значения (Pвкл). Заводская установка Pвкл составляет 1,5 бар. Это значение является оптимальным для большинства систем. Однако при необходимости Pвкл можно поднять до любого значения в диапазоне до 3,5 бар. Сделать это просто. Под верхней крышкой устройства находится регулировочный винт и стрелка с направлениями +/-. Крутим винт в сторону + и давления включения увеличивается (и наоборот). Контроль давления по встроенному манометру.
Остановка насоса происходит с задержкой после полного закрытия всех кранов. При этом устройство регистрирует что обратный клапан закрыт, а давление выше Рвкл. Блок отсчитывает задержку в 7-15 секунд (логика рассчитывается прибором самостоятельно с целью сокращения количества пусков в конкретной системе) и отключает питание насоса.
При отсутствии воды на входе устройство диагностирует сухой ход и отключит насос. При этом на передней панели загорится красная лампа сигнала ошибки. Устройство BRIO 2000 M имеет функцию автоматического перезапуска, поэтому для повторного пуска насоса можно нажать Reset или дождаться перезапуска (первый через 5 мин, второй еще через 10; третий еще через 20 и т.д.; всего 10 попыток).
Для корректной работы устройства напор насоса, развиваемый на уровне установки блока автоматики, должен быть более 2 бар. Но при этом и не превышать допустимые производителем 10 бар.
Нужен ли в системе с BRIO 2000 M гидроаккумулятор?
Не останавливаясь на функциях гидроаккумулятора (подробно о назначении гидроаккумулятора можно прочитать здесь), констатируем что работа BRIO 2000 M без него принципиально возможна, но все же не желательна.
Если мы говорим о напорной системе водоснабжения дачи/дома с непрогнозируемым по времени и частоте разбором воды, то установку гидроаккумулятора нужно считать обязательной. Гидроаккумулятор устанавливается на напорной линии за BRIO. Если его не будет, то частота кратковременных включений/выключений насоса может превысить допустимое производителем значение (смотри техническую документацию на насос; чаще всего это 20 раз в час). Частое включение/выключение однозначно приведет к сокращению срока службы насоса. Кроме того, и электронная плата устройства рассчитана на определенное число циклов.
Однако есть системы, когда можно обойтись и без применения гидроаккумулятора. Сюда можно отнести случаи, когда заранее понятен режим работы насоса и хорошо прогнозируется число его включений в час (правда есть и еще один вариант — вам просто не жаль насоса). При этом цикл одного водоразбора не измеряется секундами, а носит долговременный характер. Типичный пример: водой пользуются по выходным для наполнения емкостей и/или полива участка, а автоматизировать насос и защитить его от сухого хода хочется. В данном случае водоразбор длителен по времени, что не требует частого отключения насоса. Если вы точно понимаете, что насос не будет включаться более 5-10 раз в час и готовы это контролировать, можно не ставить в систему с BRIO гидроаккумулятор.
По итогу гидробак лучше в системе установить. Это подтверждается и тем что в линейке Italtecnica уже есть устройство Brio со встроенным гидробаком. Это Brio Tank.
Установка и настройка Italtecnica BRIO 2000 M
Установка регулятора давления происходит на напорной магистрали насоса, в вертикальном или горизонтальном положении. Подключение входного и выходного патрубка резьбовое, с привычным размером в 1″ (наружная резьба). Соблюдение герметичности всей гидравлической системы до и после BRIO 2000 M обязательно. Монтаж с направлением потока воды по стрелке, указанной на корпусе изделия. У BRIO высокая степень защиты IP 65 и его можно располагать даже в кессоне. Однако защита от прямого попадания солнечного света, по понятным причинам, обязательна. Для облегчения слива воды на зиму можно предусмотреть by-pass в обвод регулятора давления.
В корпус BRIO 2000 M встроен обратный клапан, поэтому все точки водоразбора, как и гидроаккумулятор, должны располагаться строго после него. Между насосом и BRIO никаких кранов быть не должно.
Нюанс: при установке BRIO 2000 M совместно с погружным насосом обратный клапан должен быть установлен на расстоянии не менее 3 метров по вертикали до блока Brio.
Сам принцип функционирования данной автоматики (как и большинства аналогичных устройств) основан, в том числе, на контроле положения обратного клапана, встроенного в изделие. Поэтому его работа напрямую влияет на работоспособность всего устройства. Обратный клапан сделан съемным, что позволяет промыть его и очистить от отложении.
На переднюю панель BRIO 2000 M вынесена индикация подачи питания, возникновения ошибки и единственная кнопка сброса/перезапуска (Reset).
Блок автоматики BRIO 2000 M с кабелем и авто перезапуском
Коммутируемая нагрузка
1×230 В, до 12 А
Мощность насоса ном., кВт
до 1.5
Страна производства
Италия
Регулировка давления включения, бар
1-3.5
Регулировка давления выключения, бар
не регулируется
Данное исполнение BRIO 2000 MT снабжено манометром, электрическим кабелем и функцией автоматического перезапуска после возникновения ошибок. На входе устройства кабель со свободным концом — для коммутации с насосом, на выходе — кабель с вилкой на конце.
Регулятор давления (блок автоматики) BRIO 2000 MT с кабелем и функцией автоматического перезапуска предназначен для автоматического включения и отключения насосов в системах бытового водоснабжения, а также для их защиты от сухого хода. Давления включения насоса настраивается в пределах от 1,5 до 3,5 бар, давление выключения не регулируется. Подходит для работы только с чистой водой.
Устройство может быть использовано как с поверхностными, так и с погружными насосами. BRIO 2000 MT подходит для автоматизации работы однофазных насосов с номинальным током двигателя не более 12 А (максимальная нагрузка контактов устройства).
Отметим, что оптимальным будет использование данного прибора совместно с поверхностным насосом, максимальное давление которого не превышает 35-45 метров. В этом случае давление в системе после отключения прибора останется на приемлемом уровне. Кроме того, в клеммную коробку насоса можно завести штатный электрический кабель, которым комплектуется данное исполнение регулятора давления. В случае подключения BRIO 2000 MT к глубинному/скважинному насосу максимальное давление в системе может достигать больших величин (более 6 бар). Это вредно для всей системы, есть вероятность обрыва трубопровода там, где «тонко». В этом случае желательно установить редуктор давления на входе, либо использовать обычное реле давления/блок автоматики с регулируемым верхним давлением отключения насоса.
Алгоритм работы BRIO 2000 MT
Устройство BRIO 2000 MT включает насос при падении давления в системе ниже заданного значения (Pвкл). Заводская установка Pвкл составляет 1,5 бар. Это значение является оптимальным для большинства систем. Однако при необходимости Pвкл можно поднять до любого значения в диапазоне до 3,5 бар. Сделать это просто. Под верхней крышкой устройства находится регулировочный винт и стрелка с направлениями +/-. Крутим винт в сторону + и давления включения увеличивается (и наоборот). Контроль давления по встроенному манометру.
Остановка насоса происходит с задержкой после полного закрытия всех кранов. При этом устройство регистрирует что обратный клапан закрыт, а давление выше Рвкл. Блок отсчитывает задержку в 7-15 секунд (логика рассчитывается прибором самостоятельно с целью сокращения количества пусков в конкретной системе) и отключает питание насоса.
При отсутствии воды на входе устройство диагностирует сухой ход и отключит насос. При этом на передней панели загорится красная лампа сигнала ошибки. Устройство BRIO 2000 M имеет функцию автоматического перезапуска, поэтому для повторного пуска насоса можно нажать Reset или дождаться перезапуска (первый через 5 мин, второй еще через 10; третий еще через 20 и т.д.; всего 10 попыток).
Для корректной работы устройства напор насоса, развиваемый на уровне установки блока автоматики, должен быть более 2 бар. Но при этом и не превышать допустимые производителем 10 бар.
Нужен ли в системе с BRIO 2000 MT гидроаккумулятор?
Не останавливаясь на функциях гидроаккумулятора (подробно о назначении гидроаккумулятора можно прочитать здесь), констатируем что работа BRIO 2000 MT без него принципиально возможна, но все же не желательна.
Если мы говорим о напорной системе водоснабжения дачи/дома с непрогнозируемым по времени и частоте разбором воды, то установку гидроаккумулятора нужно считать обязательной. Гидроаккумулятор устанавливается на напорной линии за BRIO. Если его не будет, то частота кратковременных включений/выключений насоса может превысить допустимое производителем значение (смотри техническую документацию на насос; чаще всего это 20 раз в час). Частое включение/выключение однозначно приведет к сокращению срока службы насоса. Кроме того, и электронная плата устройства рассчитана на определенное число циклов.
Однако есть системы, когда можно обойтись и без применения гидроаккумулятора. Сюда можно отнести случаи, когда заранее понятен режим работы насоса и хорошо прогнозируется число его включений в час (правда есть и еще один вариант — вам просто не жаль насоса). При этом цикл одного водоразбора не измеряется секундами, а носит долговременный характер. Типичный пример: водой пользуются по выходным для наполнения емкостей и/или полива участка, а автоматизировать насос и защитить его от сухого хода хочется. В данном случае водоразбор длителен по времени, что не требует частого отключения насоса. Если вы точно понимаете, что насос не будет включаться более 5-10 раз в час и готовы это контролировать, можно не ставить в систему с BRIO гидроаккумулятор.
Установка и настройка Italtecnica BRIO 2000 MT
Установка регулятора давления происходит на напорной магистрали насоса, в вертикальном или горизонтальном положении. Подключение входного и выходного патрубка резьбовое, с привычным размером в 1″ (наружная резьба). Соблюдение герметичности всей гидравлической системы до и после BRIO 2000 MT обязательно. Монтаж с направлением потока воды по стрелке, указанной на корпусе изделия. У BRIO высокая степень защиты IP 65 и его можно располагать даже в кессоне. Однако защита от прямого попадания солнечного света, по понятным причинам, обязательна. Для облегчения слива воды на зиму можно предусмотреть by-pass в обвод регулятора давления.
В корпус BRIO 2000 MT встроен обратный клапан, поэтому все точки водоразбора, как и гидроаккумулятор, должны располагаться строго после него. Между насосом и BRIO никаких кранов быть не должно.
Нюанс: при установке BRIO 2000 MT совместно с погружным насосом обратный клапан должен быть установлен на расстоянии не менее 3 метров по вертикали до блока Brio.
Сам принцип функционирования данной автоматики (как и большинства аналогичных устройств) основан, в том числе, на контроле положения обратного клапана, встроенного в изделие. Поэтому его работа напрямую влияет на работоспособность всего устройства. Обратный клапан сделан съемным, что позволяет промыть его и очистить от отложении.
На переднюю панель BRIO 2000 MT вынесена индикация подачи питания, возникновения ошибки и единственная кнопка сброса/перезапуска (Reset).
● Установка — Brio-5 устанавливается в любом месте системы после насоса перед гидроаккумулирующим баком до первой точки разбора воды. Направление стрелки на корпусе устройства должно совпадать с направлением движения воды в системе водоснабжения. Проверьте герметичность всех соединений. Если вы используете насос с максимальным давлением более 10 бар, установите на входе устройства редуктор давления.
— Используя фастоны, подключите устройство к насосу и электросети.
— Минимальное рабочее давление установлено на заводе 1,5 бар, что является оптимальным значением для большинства применений. Минимальное рабочее давление может быть отрегулировано в случае необходимости путем вращения отверткой винта (рис.1 поз.5)
— При сливе воды из системы (например, на зимнее время) необходимо учесть, что Brio-5 имеет встроенный обратный клапан.
Для обеспечения корректной работы Brio-5 максимальное давление насоса должно быть по крайней мере на 0,6 бар выше, чем минимальное рабочее давление Brio-5.
Внимание: При монтаже не прилагайте чрезмерных усилий, чтобы не повредить пластмассовый корпус. Используйте тефлоновую ленту для герметизации. Запрещается использовать паклю.
● Пуск Внимание: В случае, если уровень воды источника ниже места расположения насоса, всасывающая магистраль должна быть оборудована обратным клапаном. 5.1 Перед включением заполните всасывающую магистраль водой, включите подачу электричества на Brio-5. Когда насос выключится, откройте кран расположенный после насоса. 5.2 Инсталляция правильная если поток регулярный и если насос работает непрерывно. Если нет воды – нажмите и удерживайте кнопку RESET (более 50 сек) для устранения воздействия Brio-5 на систему водоснабжения. Если проблема не устранилась, повторите п.5.1. Остановка «сухой ход»: красная лампочка FAILURE LED горит при выключенном насосе в случае срабатывания системы защиты от сухого хода. Для перезапуска системы нажмите кнопку «RESET» после проверки наличия воды в системе.
Автоматический регулятор давления Brio2001-М Ladana (синий)
Автоматический регулятор давления Brio2001-М Ladana предназначен для автоматического управления управления центробежными насосами, работающими от однофазной сети 220 Вольт. Электронное реле, реагирует на изменение давления и на поток воды в системе водоснабжения. В данной системе устранены проблемы с установочным пространством за счет малых размеров прибора.
Автоматический регулятор давления Brio2001-М Ladana
Автоматический регулятор давления Brio2001-М Ladana предназначен для автоматического управления управления центробежными насосами, работающими от однофазной сети 220 Вольт.
Электронное реле, реагирует на изменение давления и на поток воды в системе водоснабжения. В данной системе устранены проблемы с установочным пространством за счет малых размеров прибора.
Характеристики регулятора давления Brio2001-М Ladana:

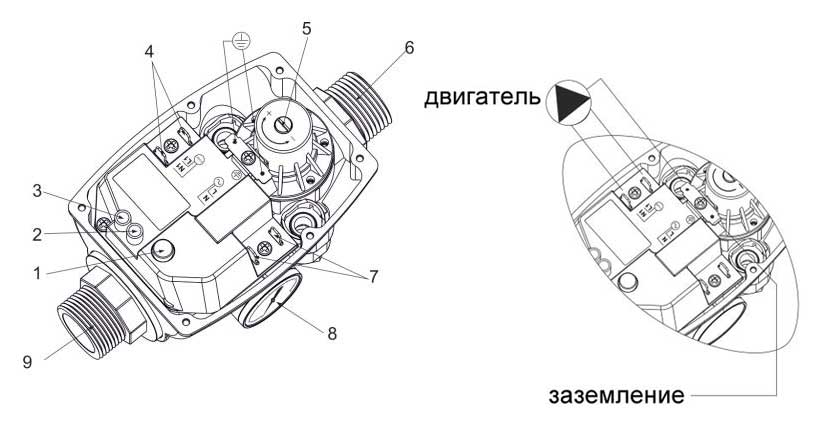

Устройство регулятора Brio2001-М Ladana:

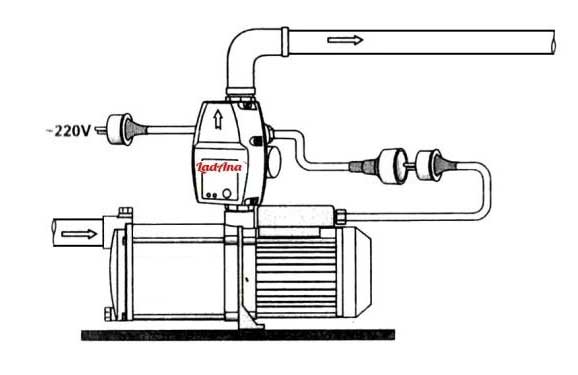

Установка автоматического регулятора давления Brio2001-М
Автоматический регулятор давления BRIO 2001-M устанавливается на напорном трубопроводе и подключается к насосу и электросети. Регулятор давления BRIO 2001-M включает электронасос, когда открывается кран, начинается разбор воды и давление на выходном отверстии падает до минимального (менее 1,5 атмосфер).
Реле отключает двигатель насоса в следующих случаях:
Регулятор давления BRIO 2001-M может быть установлен на напорном трубопроводе как в вертикальном, так и в горизонтальном положении.
Электрическое присоединение
Прибор готов к подключению. Перед подключением проверьте соответствие напряжения сети со справочными данными на табличке прибора.
Внимание! Подключение заземления обязательно.
Ввод в эксплуатацию
Подключить автоматический регулятор давления BRIO 2001-M к электросети. Если подключенный к прибору насос не работает, необходимо нажать кнопку RESET на корпусе прибора и держать до тех пор, пока не погаснет красный индикатор.
Значения световой индикации:
Возможные неисправности автоматического регулятора давления Brio2001-М Ladana
При обнаружении неисправности следует отключить прибор от питающей сети и вызвать специалиста для ремонта данного вида оборудования или доставить данное оборудование в специализированный сервис для диагностики.
