Элеватор водоструйный что это

Элеватор водоструйный что это

Элеватор водоструйный – это струйный насос, действие которого основано на захвате нагнетаемого вещества струёй жидкости.

Элеватор состоит из:

3. Камера смешивания.

Назначение водоструйного элеватора: Элеватор отопления необходим для того, чтобы сетевую воду, подогретую котельной, охладить до заданной температуры и подать в батареи жилого дома. Охлаждение происходит, в узле смешения, путем подмеса к горячей воде подающего трубопровода более холодной воды из обратного трубопровода.

Принцип работы водоструйного элеватора

Принцип действия струйного элеватора следующий: горячая вода из подающего трубопровода поступает в узкое съемное конусное сопло, скорость потока резко возрастает. За счет эффекта Бернулли, в приемной камере, за соплом создается разрежение. В результате чего происходит подсасывание охлажденной воды из обратного трубопровода и в камере смешивания происходит смешение воды из подающего и обратного трубопроводов, а также создается принудительная циркуляция. Т.о. элеватор работает как смеситель и как циркуляционный насос. Далее вода нужной температуры поступает в отопительные приборы.

Элеватор является основной частью элеваторного узла.

Для защиты элеватора, от попадания в него крупных частиц и предотвращения засорения, перед ним необходимо устанавливать грязевик.

Различают:

В зависимости от размеров элеватора, диаметра сопла и горловины фланцевые водоструйные элеваторы делятся по типу на несколько категорий, обозначенных номерами от 1 до 7.

Наибольшая температура теплоносителя +1500С, наибольшая температура обратного теплоносителя +700С.

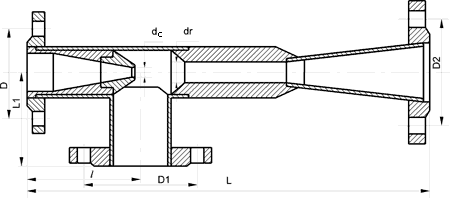

Основные конструктивные характеристики элеватора это — диаметр эжектирующего сопла dс и диаметр смесительной горловины dг.

Vо = Qн / с (Tп-Tо), где Qн- требуемая тепловая нагрузка низкотемпературного контура; Tп, Tо- температура подачи и обратки низкотемпературного контура, соответственно; с — удельная теплоёмкость воды равная 4,187 кДж/(кгоС) либо 1,16(Вт ч/кгоC).

Диаметр сопла dс равен: dc = dг / (1+U), мм.

Чтобы избежать засорения сопла элеватора, методические документы советуют, принимать его диаметр не менее 4 мм.

Источник

Конструкция и назначение элеваторного устройства

Конструкция и назначение элеваторного устройства

Всем известно, что теплоноситель, подаваемый из тепловой сети в локальную, перегрет до 130-150 o C. Как правило, температура воды в трубах и радиаторах квартир не должна превышать 95 o C, поскольку в противном случае неизбежен либо ожог от прикосновения к батарее, либо ее прорыв. Поэтому охладить перегретую жидкость до определенной нормы позволяет фланцевый водоструйный элеватор.

Элеватор водоструйный 40с10бк – один из элементов теплового узла, который служит для понижения температуры теплоносителя, поступающей из центральной тепловой магистрали в местную систему отопления жилых или административных зданий. Структура изделия довольно простая, но в то же время своеобразная: снаружи оно выглядит как стальные трубы с фланцами, соединенные между собой путем сварки. Однако изнутри элеватор состоит из сопла, приемной и смешивающей камер, а также диффузора.

Как правило, элеваторы 40с10бк применяют в котельных и других теплопунктах различных зданий. Их ставят в бойлерных жилых или административных помещений, которые оборудованы центральной отопительной системой. Элеваторный узел не просто создает нужную температуру теплоносителя, а еще увеличивает прокачку воды во внутренней отопительной системе, отчего все квартиры или кабинеты на каждом этаже здания отапливаются равномерно.

Принцип работы водоструйного элеватора

По своей функции водоструйный элеватор является основным элементом теплового узла. Его алгоритм работы выглядит следующим образом:

Для обеспечения постоянной и бесперебойной работы прибора перед элеватором устанавливается фильтр-грязевик. Однако следует помнить главное: чтобы избежать засорения сопла рекомендуется подбирать элеваторное устройство с диаметром сопла не менее 4 мм.

Параметры и характеристики элеваторов

В зависимости от размеров фланцевые стальные элеваторы бывают нескольких категорий, обозначенных цифрами от 1 до 7. Все размеры определены строго по ГОСТу. Ниже приведена таблица размеров элеваторных устройств, основные конструктивные характеристики в которой – это диаметры сопла и смесительной горловины.

Источник

Как работает элеваторный узел в схеме централизованного теплоснабжения

Элеваторные узлы применяются в тепловых пунктах многоквартирных домов с середины прошлого века, отдельные экземпляры продолжают успешно работать до сих пор. Жильцы не торопятся менять морально устаревшие элементы на новую арматуру, оборудованную современной автоматикой, причем это нежелание вполне обосновано. Для прояснения сути вопроса предлагаем разобраться, что такое элеватор, его устройство и основные функции в системе отопления.

Назначение и функции узла

Вода в сетях централизованного теплоснабжения достигает температуры 150 °С и движется по наружным магистралям под давлением 6—10 Бар. Зачем поддерживаются столь высокие параметры теплоносителя:

Справка. Теплоноситель в трубах не обращается в пар, поскольку находится под давлением, удерживающим воду в жидком агрегатном состоянии.

Согласно действующим нормативным документам, температура теплоносителя, подаваемого в систему водяного отопления жилого либо административного здания, не должна превышать 95 °С. Да и напор 8—10 атмосфер слишком велик для внутридомовой теплосети. Значит, указанные параметры воды нужно подкорректировать в меньшую сторону.

Элеватор — это энергонезависимое устройство, понижающее давление и температуру входящего теплоносителя путем подмешивания охлажденной воды, поступающей из системы отопления. Показанный выше на фото элемент входит в состав схемы теплового узла, устанавливается между подающим и обратным трубопроводом.

Третья функция элеватора – обеспечить циркуляцию воды в домовом контуре (как правило, однотрубной системы). Вот почему данный элемент представляет интерес – при внешней простоте он совмещает 3 устройства – регулятор давления, смесительный узел и водоструйный циркуляционный насос.

Элеваторный элемент со сменным соплом

Принцип работы элеватора

Внешне конструкция напоминает большой тройник из металлических труб с присоединительными фланцами на концах. Как устроен элеватор внутри:

Примечание. В классическом исполнении элеватор не требует подключения к домовой электросети. Обновленный вариант изделия с регулируемым соплом и электроприводом присоединяется к внешнему источнику питания.

Стальной элеваторный узел подключается левым патрубком к подающей магистрали централизованной тепловой сети, нижним – к обратному трубопроводу. С обеих сторон элемента ставятся отсекающие задвижки, плюс сетчатый фильтр – отстойник (иначе – грязевик) на подаче. Традиционная схема теплового пункта с элеватором также включает манометры, термометры (на обеих линиях) и прибор учета потребленной энергии.

Теперь рассмотрим, как работает элеваторная перемычка:

Уточнение. Стоит отметить, что элеваторный узел также использует в работе принцип инжекции – смешивание двух струй с одновременной передачей энергии. Напор результирующего потока становится меньше, чем первоначального, но больше подсасываемого из обратки. Более понятно процесс показан на видео:

Главное условие нормальной работы элеватора – достаточный перепад давлений между магистральной подачей и обратной линией. Указанной разницы должно хватить на преодоление гидравлического сопротивления домового отопления и самого инжектора. Обратите внимание: вертикальная перемычка врезается в обратку под углом 45° для лучшего разделения потоков.

На подаче из теплосети давление самое высокое, при выходе из диффузора – среднее, в обратной магистрали — наиболее низкое. То же самое в элеваторе происходит с температурой воды

Технические характеристики стандартных изделий

Линейка элеваторов заводского изготовления состоит из 7 типоразмеров, каждому присвоен номер. При подборе учитывается 2 основных параметра – диаметр горловины (камеры смешения) и рабочего сопла. Последнее представляет собой съемный конус, который при необходимости меняется.

Размеры составных элементов изделия смотрите ниже в таблице

Замена сопла производится в двух случаях:

Номера стандартных элеваторов и основные размеры приведены в таблице (сопоставляйте с обозначениями на чертеже).

Обратите внимание: в технических характеристиках не указывается проходное сечение сопла, поскольку этот диаметр рассчитывается отдельно. Чтобы подобрать номер готового элеваторного тройника под конкретную отопительную систему, необходимо также вычислить потребный размер смесительно-инжекционной камеры.

Расчет и подбор элеватора по номеру

Сразу уточним порядок действий: первым делом рассчитывается диаметр смешивающей камеры и выбирается подходящий номер элеватора, затем определяется размер рабочего сопла. Диаметр инжекционной камеры (в сантиметрах) вычисляется по формуле:

Участвующий в формуле показатель Gпр – это реальный расход теплоносителя в системе многоквартирного дома с учетом ее гидравлического сопротивления. Величина рассчитывается так:

Справка. Чтобы вставить в формулу непонятные килокалории, нужно знакомые ватты умножить на коэффициент 0.86. Метры водного столба преобразуются в более распространенные единицы: 10.2 м вод. ст. = 1 Бар.

Пример подбора номера элеватора. Мы выяснили, что реальный расход Gпр составит 10 тонн смешанной воды за 1 час. Тогда диаметр смесительной камеры равен 0.874 √10 = 2.76 см. Логично взять смеситель №4 с камерой 30 мм.

Теперь выясняем диаметр узкой части сопла (в миллиметрах) по следующей формуле:

Хотя внешне формула кажется громоздкой, но в действительности расчеты не слишком сложные. Остается неизвестным один параметр – коэффициент инжекции, вычисляемый так:

Все обозначения из данной формулы мы расшифровали, кроме параметра Т1 – температуры горячей воды на входе в элеватор. Если предположить, что ее величина составляет 150 градусов, а температура подачи и обратки 90 и 70 °С соответственно, искомый размер Dc выйдет 8.5 мм (при расходе 10 т/ч воды).

Когда известна величина напора Нр на входе в элеватор со стороны централи, можно воспользоваться альтернативной формулой определения диаметра:

Замечание. Результат вычисления по последней формуле выражается в сантиметрах.

В заключение о недостатках элеваторных смесителей

Положительные моменты использования элеваторов в домовых теплопунктах мы выяснили ранее – энергонезависимость, простота, надежность в работе и долговечность. Теперь о недостатках:

Уточнение. Существуют усовершенствованные модели элеваторов с регулируемым проходным сечением. Внутри предкамеры установлен конус, перемещаемый шестеренчатой передачей, привод – ручной либо электрический. Правда, теряется главное преимущество узла – независимость от электроэнергии.

Домовые однотрубные системы, действующие совместно с элеваторами, довольно сложно запускать в работу. Нужно сначала выдавить воздух из обратного стояка, затем из подающего, постепенно открывая магистральную задвижку. Подробнее об инжекционных узлах и способе запуска расскажет мастер – сантехник в видеосюжете:

7 Replies to “Как работает элеваторный узел в схеме централизованного теплоснабжения”

Всё очень понятно изложено. Парочка вопросов только:
1. Каким образом в системе водоснабжения многоквартирного дома происходит разделение на отопительную систему и систему горячего водоснабжения ту, что из крана течет?
2. Существуют ли нормы и правила подачи горячей воды в полотенцесушители (ПС) — от чего зависит их температура? От отопления или разборной горячей воды?

Все перемешали, ГВС и отопление. Проснитесь, Господа, в каком веке живете, а МКД построен в 1975 г. Входит в нее 4 трубопровода: ХВС, ГВС, прямая и обратка отоп. воды. Где тут подогрев. Какой- то детский лепет. На вид не скажешь,что дилетанты. Сравните составы ГВС и отоп воды. Если все вас устраивает, можете попробовать на вкус.. Успехов.

Уважаемый Марат, окститесь. В статье рассказывается о принципе работы элеваторного узла отопления, ни слова о горячем водоснабжении. Попробуйте перечитать более внимательно 🙂

Если же Вы писали свой глубокомысленный ответ для предыдущего комментария, то советую почитать матчасть. Вы видите только 4 входящих трубы и не очень понимаете, откуда берется вода для горячего водоснабжения.

Отличная статья. Грамотные ответы на вопросы. Господину Марату — в школу, желательно с самого начала.

Источник

Элеватор отопления принцип работы

Для чего нужны элеваторы в системе отопления?

Виды элеваторов отопления

Как ни странно, но об элеваторах отопления знают даже не все сантехники, обслуживающие многоэтажные дома. В лучшем случае, они имеют представление о том, что этот прибор устанавливается в системе. Но как он устроен и какую функцию выполняет, известно далеко не всем, не говоря уже о простых людях.

Поэтому давайте ликвидируем подобный пробел в знаниях об отопительных системах и разберем это устройство подробнее.

Что такое элеватор?

Если говорить простым языком, то элеватор — это специальное устройство, относящееся к отопительному оборудованию и выполняющее функцию инжекционного или водоструйного насоса. Ни больше, ни меньше.

Его основная задача — повысить давление внутри отопительной системы. То есть, увеличить прокачку теплоносителя по сети, что приведет к росту его объема. Чтобы было понятнее, приведем простой пример. Из подающего водопровода забирается 5-6 кубометров воды в качестве теплоносителя, а в систему, где расположены квартиры дома, попадает 12-13 кубометров.

Как такое возможно? И за счет чего происходит увеличение объема теплоносителя? Данный феномен основан на некоторых законах физики. Начнем с того, что если в системе отопления установлен элеватор, значит, эта система подключена к центральным сетям отопления, по которым горячая вода движется под давлением из большой котельной или ТЭЦ.

Так вот температура воды внутри трубопровода, особенно в сильные холода, достигает +150 С. Но разве это может быть? Ведь температура кипения воды +100 С. Вот тут-то и вступает в силу один из законов физики. При такой температуре вода закипает, если она находится в открытой емкости, где отсутствует какое-либо давление. Но в трубопроводе вода движется под давлением, которое создается работой подающих насосов. Поэтому она и не закипает.

Идем дальше. Температура +150 С считается очень высокой. Подавать такую горячую воду в систему отопления квартир нельзя, потому что:

Поэтому теплоноситель необходимо остудить. Вот здесь и потребуется элеватор.

Для чего служит элеваторный узел

Схема присоединения элеваторного узла

Вот мы и подошли к вопросу о том, для чего нужны элеваторы в системе отопления?

Эти приборы предназначены для того, чтобы понизить температуру подводимой воды до необходимой. И уже охлажденная она подается в систему отопления квартир. То есть, в элеваторе происходит охлаждение теплоносителя. Каким образом?

Все достаточно просто. Это устройство состоит из камеры, где происходит смешение горячей перегретой воды и воды, поступающей из обратного контура отопительной системы. То есть, смешиваются теплоноситель из котельной с теплоносителем из обратки этого же дома. Так можно, не забирая много горячей воды, получить нужный объем теплоносителя необходимой температуры.

Теряем ли мы температуру? Да, теряем, и здесь нельзя отрицать очевидное. Но теплоноситель подается через сопло, которое намного меньше диаметра трубы, поставляющей в дом горячую воду. Скорость в этом сопле настолько большая за счет давления внутри трубопровода, что теплоноситель очень быстро распределяется по всем стоякам. Поэтому независимо от того, где расположена квартира, близко или далеко от распределительного узла, температура в отопительных приборах будет одинаковой. Равномерное распределение, таким образом, обеспечивается на все 100%.

А знаете, что иногда делают сантехники-всезнайки? Они убирают сопло и устанавливают металлические заслонки, тем самым стараясь регулировать вручную скорость подачи теплоносителя. Хорошо, если устанавливают. А в некоторых домах заслонки вообще отсутствуют, и тогда начинаются проблемы.

В квартирах, расположенных ближе к элеваторному узлу, будет климат Африки. Здесь даже в самые лютые морозы всегда открыты форточки. А в дальних квартирах, особенно угловых, люди ходят в валенках и включают электрические отопительные приборы или газовую плитку. Они ругают все на свете, не подозревая, что в этом виноваты компании, обслуживающие их дом. Вот вам результат незнания и простой некомпетентности.

Как же работает элеватор?

Принцип работы элеватора

Принцип работы элеватора

Элеваторный узел представляет собой достаточно объемную емкость, чем-то похожую на горшок. Но это не сам элеватор, хотя его так и называют. Это целый узел, в состав которого также входят:

Очистившись, горячая вода поступает через сопло в камеру смешения. Здесь она движется с большой скоростью, в результате чего подсасывается вода из обратного контура, который присоединен к камере смешения сбоку. Процесс подсасывания, или инжекции, происходит самопроизвольно. Теперь понятно, что изменяя диаметр сопла, можно регулировать и объем подаваемого теплоносителя, и его температуру на выходе из элеватора.

Как вы понимаете, для системы отопления элеватор — это насос и смеситель одновременно. И что важно — никакой электроэнергии.

Есть еще один момент, на который специалисты обращают внимание — это соотношение напора внутри подающего трубопровода и сопротивление элеватора. Этот показатель должен быть равен 7:1. Только такое соотношение обеспечивает эффективность работы всей системы.

Но это еще не все, что касается эффективности. Обратите внимание на тот факт, что давление внутри системы — а это подающий контур и обратный — должно быть одинаковым. Допустимо, если в обратке оно будет немного меньше. Но если разница существенна, например, в подающем трубопроводе 5,0 кгс/см2, а в обратке ниже 4,3 кгс/см2, это означает, что трубопроводная система и отопительные приборы забиты грязью.

Схема включения регулируемого элеватора водоструйного типа

Возможна и другая причина — при проведении капитального ремонта были изменены диаметры труб в меньшую сторону. То есть, подрядчик таким образом сэкономил.

Можно ли регулировать температуру теплоносителя? Можно, и для этого лучше использовать регулируемый элеватор водоструйного типа.

В конструкции такого прибора установлено сопло, диаметр которого можно изменять. Иногда диапазон регулировки, и это относится больше к зарубежным аналогам, достаточно большой, что не так уж и необходимо. Отечественные элеваторы имеют сдвиг диапазона меньше, но, как показала практика, этого достаточно на все случаи жизни.

Правда, регулируемые элеваторы редко устанавливают в жилых зданиях. Намного эффективнее их монтаж в общественных или производственных помещениях. С их помощью можно сэкономить расходы на отопление до 25% только за счет того, что они позволяют снижать температуру в ночное время, а также в выходные и праздничные дни.

Элеваторный узел отопления — что это такое и как работает

Элеваторный узел отопления

Сегодня невозможно представить свою жизнь без отопления. Еще в прошлом столетии самым популярным было печное.

В наше время его используют не многие. Самым главным недостатком печного отопления является холодный пол. Весь воздух поднимается вверх, и, таким образом, пол не обогревается.

Технический прогресс продвинулся далеко вперед. И теперь самым выгодным и популярным является система водяного отопления. Безусловно, для обеспечения комфорта в доме, тепло имеет огромное значение.

В не зависимости от того квартира это, или частный дом. Однако нужно помнить, что вид обогрева зависит именно от типа и категории жилища. В частных домах устанавливают индивидуальное отопление.

Но большинство жителей квартир все еще пользуются услугами централизованной отопительной системы, которая требует не меньшего внимания.

Элеваторный узел является одним из главных составляющих системы. Однако не многие знают о том, какие функции он выполняет. Давайте рассмотрим его функциональное предназначение.

Что это такое и для чего используется

Рабочее устройство в подвале

Самый простой способ узнать о том, что же такое элеваторный узел — побывать в подвале обычного многоэтажного дома.

Среди множества деталей отопительной системы будет несложно отыскать этот важный компонент.

Рассмотрим простую схему. Каким образом в дом поступает тепло? Существует два трубопровода: подающий и обратный. По первому осуществляется подводка горячей воды к дому. С помощью второго в котельную попадает уже холодная вода из системы.

Тепловая камера осуществляет подачу горячей воды в подвальное помещение дома. Обратите внимание на то, что на входе необходимо установить запорную арматуру.

Это может быть простая задвижка, или же шаровые стальные краны. Температура теплоносителя определяет то, как он будет работать дальше. Различают три основных уровня тепла:

Если температура теплоносителя не выше 95° С, то остается только распределить тепло по всей отопительной системе. Здесь пригодиться коллектор с балансировочными кранами.

Однако все становится не так просто, если температура теплоносителя выходит за пределы норма 95° С. Такую воду нельзя запускать в отопительную конструкцию, поэтому нагрев нужно делать меньшим. Именно в этом и заключается важная функция элеваторного узла.

Принцип и схема работы

Схема и принцип работы

Элеватор способствует охлаждению перегретой воды до температуры, соответствующей норме.

Затем теплоноситель подает ее в отопительную систему жилых помещений. В тот момент, когда горячая вода в элеваторе из подающего теплопровода смешивается с охлажденной из обратного трубопровода, и происходит охлаждение.

Схема размещения элеватора позволяет более детально ознакомиться с его функциональными возможностями. Не сложно понять, что именно эта деталь отопительной системы обеспечивает эффективность ее работы.

Он работает одновременно как 2 устройства:

Конструкция элеватора довольно простая, но эффективная. Отличается приемлемой ценой. Для ее работы не нужно подключать электрический ток. Однако имеются и некоторые недостатки, на которые необходимо обращать внимание:

Можно с уверенностью сказать, что устройства получили широкое применение в коммунальной отопительной системе.

Принципиальная схема элеватора

На эффективность их работы не влияют колебания теплового и гидравлического режима в тепловых сетях. Кроме того, устройства не требуют постоянного наблюдения. Выбрав правильный диаметр сопла, осуществляется вся регулировка.

Основные элементы элеватора

Основные элементы узла

Основными составляющими устройства являются:

Элеваторный узел отопления состоит из запорной арматуры, контрольных термометров, манометров. Его еще называют «обвязкой элеватора».

Новые технические идеи и изобретения стремительно внедряются в нашу жизнь. Теплофикация не является исключением.

На смену привычным элеваторным узлам приходят устройства, которые осуществляют регулировку теплоносителя в автоматическом режиме.

Их стоимость значительно выше, но, в то же время, эти устройства более экономны и энергомичны. Кроме того, для их работы обязательно требуется электропитание. Иногда необходима его большая мощность. Надежность с одной стороны и технический прогресс — с другой.

Что в итоге окажется важнее, узнаем со временем.

Что такое элеватор отопления и как он работает?

Элеватором отопления называют струйный насос, используемый в отопительных системах многоквартирных домов с централизованной подачей тепла.

Применение элеватора отопления позволяет решить одновременно несколько задач:

Решение перечисленных задач требуется только в случаях централизованной подачи тепла в жилые дома и строения. В частных домах и небольших отопительных системах, в которых температура нагрева воды позволяет подавать теплоноситель напрямую в радиаторы, струйные насосы не используются.

Основные особенности систем центрального отопления

Тепло от котельной потребителям передается с помощью нагретого теплоносителя, движущегося по трубопроводу от котлов к тепловым пунктам жилых домов. Как правило, домов много, а котельная одна, к тому же в большинстве случаев, расположенная на расстоянии нескольких километров или сотен метров от потребителя.

При одном и том же объеме теплоносителя, количество тепла, поступающее в дома, прямо пропорционально температуре его нагрева: чем она выше, тем больше тепла передано потребителям. При минусовой температуре воздуха теплоноситель может быть нагрет до 130-150 градусов Цельсия.

Для предотвращения процесса парообразования теплоноситель в системе отопления находится под давлением.

Чем больше число потребителей, тем больший объем теплоносителя необходимо нагревать и перекачивать. При этом энергетики должны не просто подать тепло в дома, но и обеспечить его безопасное потребление, что возможно только при температуре воды в радиаторах 60-70С. При более сильном нагреве приборов отопления контакт с их поверхностью может вызвать ожог.

Возникает ситуация, при которой со стороны котельной в дома под высоким давлением подается теплоноситель с температурой 130-150 С, а в квартиры поступает вода с температурой не выше предельно допустимого значения (для жилых домов 70-80С, для детских учреждений и больниц не выше 55-60С). Именно для решения этой задачи в подавляющем большинстве случаев в нашей стране используют элеватор отопления (он же струйный насос)

Как работает элеватор отопления?

Элеватор отопления состоит из корпуса сопла, сопла и смесительного тройника. Принцип действия элеватора отопления предельно прост: теплоноситель, движущийся от котельной под высоким давлением, подается в сопло, выходной диаметр которого меньше входного диаметра трубы. Сужение диаметра приводит к увеличению скорости движения жидкости и возрастанию ее кинетической энергии.

Затем жидкость с высокой скоростью поступает в смесительную камеру, размер которой намного больше выходного диаметра сопла, что приводит к резкому падению давления до уровня ниже атмосферного давления. Создается разрежение, за счет которого происходит подсос жидкости из обратного трубопровода, подведенного к камере смешения.

В результате нагретый теплоноситель «захватывает» часть обратной воды, движущейся к котлу, и увлекает ее в следующую камеру, где обе жидкости смешиваются, обмениваясь энергией, а затем поступают в подающий трубопровод отопительной системы дома, продолжая свое движение к отопительным приборам.

При этом в систему отопления дома поступает весь теплоноситель от котельной и часть обратной уже остывшей воды, а ее оставшаяся часть, не «захваченная» элеватором, продолжает движение по обратному трубопроводу и движется к котельной, откуда, после нагрева, вновь повторяет движение к потребителю.

В результате удается уменьшить количество циркулирующей воды в теплотрассе между котельной и потребителями, что позволяет повысить эффективность всей отопительной системы в целом.

Преимущества и недостатки элеватора отопления

Конструкция элеватора отопления проста, а его стоимость невелика. Для его работы не нужно подключение к электрической сети – элеватор отопления энергонезависимое устройство. Оценивают эффективность работы элеватора по коэффициенту подсоса или безразмерному расходу среды. Как правило, КПД элеватора невелик и составляет в среднем 30%. но, несмотря на это отказываться от их применения преждевременно.

Недостатком струйного насоса в системе отопления считают отсутствие возможности управления температурой теплоносителя, но для решения этой проблемы можно использовать элеваторы с регулируемым диаметром сопла, что позволяет управлять скоростью движения потока, менять уровень разрежения в камере смешения и, следовательно, контролировать температуру воды.

Для изменения диаметра сопла в конструкцию элеватора включают электрический привод, а также датчик температуры и устройство автоматического контроля.

Элеваторный узел

Элеваторы отопления устанавливаются в составе элеваторного узла, включающего дополнительное оборудование:

Схемы обвязки элеваторов являются частью проекта системы отопления и выполняются в соответствии с ним. Никакие самостоятельные действия посторонних лиц при этом недопустимы.

К сожалению, внешний вид элеватора, представляющий собой сужение трубопровода, часто вызывает недоумение не только у случайных граждан, но и у неграмотных сотрудников ЖЭУ.

Нередки случаи попыток «все исправить» и демонтировать элеватор или изменить его конструкцию (например, рассверлив сопло).

Результатом подобных действий бывает нарушение работы отопительной системы, при котором отопительные приборы, расположенные вначале системы перегреты, а последние радиаторы едва теплые.

Источник
