Электрический полотенцесушитель – устройство и подключение

Электро полотенцесушитель. Показано подключение электрического полотенцесушителя без розетки

Сегодня рассмотрим очень полезное в современной ванной устройство – полотенцесушитель. Они бывают электрические, водяные, комбинированные, в регулятором температуры и без. Но обо всём по порядку.

Устройство электрического полотенцесушителя

В отличие от водяных полотенцесушителей, которые соединяются с системой горячего водоснабжения или автономного отопления, для работы электрических – требуется лишь доступ к сети 220В. Это отличное решение для помещений, в которых отсутствует контур автономного отопления, а также для тех квартир, которые в летний период времени отключаются от системы горячего водоснабжения.

Основа полоненцесушителя – трубчатый электронагреватель (ТЭН), который преобразует электрическую энергию в тепловую. Также в устройство входит выключатель, регулятор температуры, и конструкция для прохождения воды.

Какому нагревательному элементу отдать предпочтение?

В конструкцию электрических полотенцесушителей входит специальный нагревательный элемент. Это может быть специальный кабель либо ТЭН.

В «сушилках» с нагревательным кабелем, как правило, отсутствуют терморегуляторы и предохранители. Отдельное приобретение этих элементов значительно увеличивает их стоимость. Поэтому большинство покупателей выбирают второй вариант – полотенцесушитель и ТЭНом и терморегулятором.

Мы уже говорили о проточном электрическом нагревателе, основным источником тепла которого является ТЭН. Трубчатый ЭлектроНагреватель (ТЭН) имеет широкую область применения: стиральные машины, радиаторы, бойлеры. И полотенцесушители в этом перечне занимают далеко не последнее место.

Что такое ТЭН и как он устроен

Современный рынок трубчатых электронагревателей (ТЭНов) представлен широким выбором моделей от различных производителей. Каждая модель может иметь свои конструктивные особенности, но, в целом, их устройство и принцип работы идентичны.

Как видно из схемы, ТЭН состоит из:

А устройство электрического полотенцесушителя практически полностью повторяет устройство ТЭНа.

Правила подключения электрических полоненцесушителей

Современные ТЭНы полотенцесушителей автоматические, следовательно, помимо самого нагревательного элемента оснащены также регулятором температуры и предохранителем.

Вам не нужно контролировать его работу – достаточно выставить желаемую температуру в трубах, а встроенный терморегулятор сам будет следить за этим процессом.

Главное, правильно выполнить подключение к сети. На рисунке ниже отображена схема подключения электрического полотенцесушителя Campa к программному блоку (терморегулятору).

Схема подключения полотенцесушителя

Если Вы подключаете полотенцесушитель в первый раз, лучше опирайтесь на заводскую инструкцию, чтобы не перепутать фазу и нейтраль. Подключать устройство к сети лучше всего напрямую, без использования розеток. Ведь ванная – это царство пара, с собственной армией капель конденсата, стекающих по стенам. Разумеется, можно поставить специальную водостойкую розетку или приобрести устройство защитного отключения, но и они не обеспечат стопроцентную защиту, к тому же стоят не дешево.

А вот в случае с комбинированными полотенцесушителями, без подобных решений не обойтись. Дело в том, что такая «сушилка» в большей степени используется как водяная. Переход на работу от сети осуществляется только в летний период, когда система горячего водоснабжения отключена. Соответственно, при переходе на водяной источника тепла ТЭН в обязательном порядке подлежит демонтажу.

Монтаж и подключение комбинированного полотенцесушителя

Как видно на рисунке, ТЭН может монтироваться как горизонтально, так и вертикально. И в первом, и во втором случае нагревательный элемент должен располагаться снизу полотенцесушителя так, чтобы вся трубка была погружена в воду. Если ТЭН будет расположен сверху, даже малейшее снижение уровня жидкости в трубах приведет к его поломке. И тогда придётся его менять, как это написано в статье про конвектомат ПКА Абат.

Как установить и как подключить полотенцесушитель

Вариант установки показан ниже:

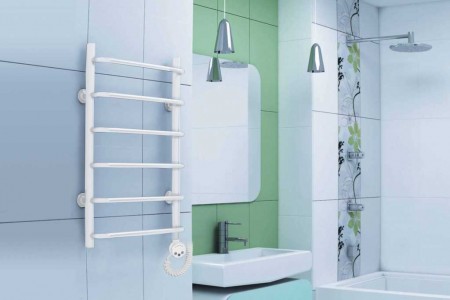

Установка электрического полотенцесушителя на стену в ванной

В данном случае подключение произведено стационарно (без розетки), а в конструкцию входит выключатель питания (на фото – справа внизу).

Опыт подключения полотенцесушителя через УЗО приведён здесь.

Источник

Помощь

Для водяных полотенцесушителей

В гарантийном обслуживании может быть отказано:

Полотенцесушитель, вышедший из строя в течении гарантийного срока, подлежит возврату с приложением паспорта со штампом ОТК и гарантийного талона с отметкой о продаже, акта ввода (приемки) изделия в эксплуатацию, а также заполненного акта возврата изделия через розничную сеть торговли в полной комплектации и с указанием причины возврата. В случае отсутствия отметки о продаже через сеть розничной торговли гарантийный срок отсчитывается со дня изготовления изделия.

Для электрических полотенцесушителей

Полотенцесушитель – необходимый прибор для ванной комнаты. Его функционал не ограничивается только сушкой текстиля. Правильно подобранный полотенцесушитель поддерживает оптимальную температуру в ванной комнате, борется с излишней сыростью, которая вызывает образование плесени и грибка.

На какие характеристики нужно обратить внимание при выборе полотенцесушителя:

В первую очередь это материал, из которого он изготовлен. От материала зависит то, на сколько прочным и долговечным будет изделие.

Существует несколько вариантов:

Покупая полотенцесушитель обратите внимание на способы подключения:

Форма полотенцесушителя влияет на функциональность:

Правила монтажа и эксплуатации

Схема заземления водняных полотенцесушителей:

1. В случае, если трубопровод ГВС металлический, воспользуйтесь схемой 1.

2. В случае, если трубопровод ГВС или его часть выполнены из полипропиленовых труб, необходимо проводить заземление напрямую к полотенцесушителю (схема 2.1) или к металлическим трубопроводам, напрямую соединённым с полотенцесушителем (схема 2.2). В месте присоединения заземляющего провода к металлическому стояку должен быть обеспечен надежный контакт. При подключении крашенных полотецесушителей по схеме 2.1 необходимо обеспечить контакт через некрашенные части полотенцесушителя (эксцентрики). После установки настоятельно рекомендуется провести испытания контура заземления.

Источник

3 способа подключения электрического полотенцесушителя: всё о монтаже устройства

Полотенцесушитель используют не только для сушки белья, но также и для обогрева ванной, уменьшения влажности.

Изготавливается множество моделей электрических и водяных полотенцесушителей. Выбор большой, но покупателю не составит труда подобрать подходящий вариант.

Какие бывают электрические полотенцесушители

Существует 2 основных вида электрических приборов: сухие и мокрые. Сухие нагреваются путём специального кабеля, использующегося в системе «тёплый пол».

А нагрев мокрых происходит за счёт ТЭНа, который нагревает воду в трубе. Суть в том, что мокрый электрический прибор в ванной комнате — миниатюрная система отопления, которая может в качестве теплообменника использовать воду, масло, антифриз и другую жидкость.

А также различаются напольные и настенные сушители для полотенец. Напольные — идеально подходят для типовых многоэтажек, так как занимают мало места. Их можно использовать как вешалку для полотенец. Настенные модели отлично подходят для дополнительного обогрева и бесконтактной сушки. Минус прибора в том, что он не подойдёт для малогабаритной ванной и для его установки понадобятся ремонтные работы.

Внутреннее устройство

Мокрый полотенцесушитель состоит из герметичного корпуса, который заполнен маслом или антифризом. Нагрев происходит посредством изолированного греющего кабеля либо ТЭНа.

В моделях сухого типа нагреватель разделён с корпусом графитовой прокладкой. Батарея в этом случае быстрее нагревается, но и также быстро остывает.

Лучшими функциями наделён гибридный или двухконтурный полотенцесушитель. Первый контур подключается к электрической сети, а второй — к сети горячего водоснабжения. В нём сохранены достоинства мокрых полотенцесушителей и электроприборов: экономичность одних и автономность от перебоев горячей воды вторых.

Приобретение напольного устройства

Если нет возможности выполнить монтажные работы, то в таком случае стоит приобрести напольный полотенцесушитель. Он совсем не требует монтажа, для его работы нужно просто подключить прибор к сети. Плюс в том, что при установке не нужно отключать стояк, подключать переходники и дополнительные трубы. Такой вариант подходит для санузлов с большой площадью и небольшим участком сухого пола для размещения прибора.

Фото 1. Современный дизайн напольного полотенцесушителя не только красиво дополняет помещение, но и обладает всеми особенностями декоративного аксессуара в ванной комнате.

Типы монтажа

Существует 3 способа размещения:

До начала монтажа стоит обозначить место установки. При расположении электрического полотенцесушителя помните о некоторых правилах безопасности:

Лучше всего подключать полотенцесушитель к сети напрямую, без использования розеток. Так как в ванной большое количество пара, а также нельзя забывать о конденсате, который стекает по стенам. Можно поставить водостойкую розетку либо приобрести прибор защитного отключения, но даже они не обеспечат 100% защиту, к тому же стоят дорого.

Установка и подключение

Пространство в ванной делится на четыре зоны:

Внимание! Если пользоваться электрическим сушителем с подключением к электросети либо с установленным термостатом на вилке, то важна длина провода.

Розетку нужно установить в 3-й зоне, а полотенцесушитель поставить во 2 или 1 зоне, в зависимости от степени защиты корпуса. Лучше расположить полотенцесушитель в третьей зоне, чтобы брызги не попадали на прибор.

На какой высоте вешают

Как аккуратно проделать отверстия в плитке

По возможности, расположить прибор неподалёку от решётки вентиляции либо между дверью и вытяжкой. Для закрепления полотенцесушителя предусматривается крепление от двух до четырёх точек.

Это пластины или кронштейны с отверстиями под крепёж, которые прикрыты декоративной заглушкой. Чаще всего используются дюбеля под шурупы 6х60.

Для того, чтобы установить на плитку электрический полотенцесушитель, необходимо учесть порядок сверления отверстий в плитке:

Важно! Если установка проведена перед укладкой плитки в ванной, то следует обратить внимание на правила укладки кабелей и установки розеток во влажных помещениях.

Как сделать отверстие под розетку и установить её

Для этого необходимо выполнить следующие действия:

Крепление к стене

Вначале выполняется разметка:

Как подключить и использовать

Рекомендации по применению

Основные моменты установки в ванной самостоятельно

Для самостоятельной установки прибора в ванной нужно:

Полезное видео

На видео ниже показан процесс установки электрического полотенцесушителя на плитку в ванной комнате.

Имеет ли смысл замена водяного сушителя на электрический?

Если обогрев помещения носит временный характер, то удобнее использовать электрический полотенцесушитель. Такой прибор застрахован от протеканий, гигиеничен, а также прост в установке и эксплуатации. В нем никогда не образуются воздушные пробки, он не боится коррозии и включается тогда, когда это нужно и удобно.

Источник

Как подключить электрический полотенцесушитель

В последние годы наряду с водяными моделями полотенцесушителей активно используются электрические полотенцесушители, которые могут работать в любое время года, вне зависимости от отопительного сезона. Хотя электрический полотенцесушитель и обходится пользователю дороже, однако стоимость вполне окупается удобством эксплуатации, отсутствием привязки к стояку отопления и ГВС, давлению в системе и прочим факторам.

Порядок подключения устройства

Электрические полотенцесушители подходят как для использования в частных домах, так и для установки в квартирах. Единственное, что стоит учитывать — наличие нормальной проводки, способной выдержать нагрузку.

Монтаж полотенцесушителя просчитывается еще на этапе проектирования, так как для его работы требуется установка влагозащищенной розетки, расположенной не ниже 60 см от пола с обязательной организацией заземления. Некоторые модификации поддерживают прямое соединение с питающим кабелем, что удобнее и безопаснее.

Конструктивно электрический полотенцесушитель представляет собой конструкцию, сваренную из полых трубок, внутрь которых помещен нагревательный элемент — ТЭН с теплоносителем из кабеля нагрева, как в системах теплого пола. Помимо этого, в конструкции прибора предусмотрена кнопка включения/отключения, а также терморегулятор, при помощи которого выставляется уровень нагрева.

Порядок подключения оборудования выглядит следующим образом:

Если используется модель с подключением через розетку, достаточно закрепить оборудование на стене и включить шнур в розетку.

При монтаже изделия с прямым соединением с кабелем питания для начала необходимо удостовериться, что провод обесточен. Затем конец кабеля зачищают на 5-7 мм и соединяют белую и голубую жилу с клеммами электрополотенцесушителя. Полярность в данном случае не играет роли.

Для защиты клеммное соединение закрывают пластиковым кожухом и надежно фиксируют оборудование на постоянном месте. После этого остается подать напряжение и убедиться в том, что прибор работает.

Источник

Электрический полотенцесушитель TERMINUS Классик П5

Рад видеть вас. Сегодня у нас на обзоре электрический полотенцесушитель TERMINUS Классик П5.

Внешний вид

Электрический полотенцесушитель TERMINUS Классик П5 это та модель, которая привлекает своей лаконичностью, строгостью и внешней простотой. Полотенцесушитель «Классик» от российского производителя Terminus станет оптимальным выбором для ванной комнаты небольшой площади. Также, прибор может быть установлен в дачном коттедже, без опасности замерзания.

Электрическийполотенцесушитель имеет стандартную конструкцию в виде лесенки с пятью равноудаленными перекладинами с интегрированным димером справой стороны. Трубы полотенцесушителя изготовлены из высокопрочной нержавеющей стали, методом контактной сварки. Качественный материал не подвержен механическому и термическому воздействию, поэтому надолго сохраняет эксплуатационные свойства. Устройство имеет гладкую поверхность, которая устойчива к коррозии и окислению, а также появлению царапин, трещин и других повреждений. Блестящий внешний облик изделия достигается в результате плазменной полировки в заключительной стадии производства. Внутри электрического полотенцесушителяустановлен сухой евротэн — запатентованная технология «Терминус», который при включении питания быстро прогревает всю функциональную поверхность изделия. Изделие быстро монтируются и имеет простое управление. Относительно легкий вес позволяет разместить его на любой стене вашего помещения. На панели управления, которая расположена в нижней правой части корпуса, имеются удобные кнопки настройки температуры. Регулировка температуры осуществляется с помощью терморегулятора, вмонтированного в прибор. О том, что прибор включен указывает зеленый индикатор, а красный индикатор горит при включении в сеть и работает независимо от того, включено ли изделие для нагрева.

Провод подключения к электричеству расположен снизу справой стороны. Работает прибор от обычной электрической розетки и имеет собственный выключатель, то есть легко включить или выключить, что, в свою очередь, сказывается на экономичном использовании электроэнергии.

В комплекте, кроме самогополотенцесушителя, Вы получите крепления к стене, кабель с вилкой, модуль скрытого подключения идокументацию. Упаковка – картон.

Возможности

Электрический полотенцесушитель позволяет просушить полотенца за короткий промежуток времени, а также предназначен для сушки одежды, белья. Модель оптимальна не только для различных текстильных изделий, но также для дополнительного обогрева комнаты, помогает избегать повышенной влажности и сопутствующих ее явлений. Мощность устройства составляет 67 Вт. Расход электроэнергии соответствует мощности обычной лампы накаливания.

Полотенцесушитель оснащен терморегулятором с четырьмя экономичными температурными режимами, нагрев варьируется в диапазоне от 30 до 65 градусов. Время нагрева составляет примерно 10 — 15 минут. Важным преимуществом полотенцесушителя является возможность универсального подключения. Вы можете просто включить прибор в розетку или воспользоваться возможностью скрытого подключения с правой стороны. Скрытое подключение дает возможность еще на этапе ремонтных работ предусмотреть расположение дизайн-радиатора и максимально точно организовать подводку электропитания без видимых проводов и дополнительных аксессуаров. Устройство автоматически отключается при нагреве и включается для поддержания заданной температуры и имеет высокую степень защиты от пыли и влаги.

Отзывы

Из отзывов реальных пользователей этой модели я нашел только позитив:

Возможно, вы станете владельцем этой модели паяльника, в комментариях можете поделиться своим отзывом.
