Как подключить моточасы к генератору
Инструкция-схема экономии на ремонте при помощи счётчика моточасов
С вами снова инженер Рик, и сегодня речь пойдёт о счётчиках моточасов — устройствах, которые позволяют оценить ресурс техники по оборотам двигателя, времени работы, нагрузке и другим параметрам.
Счётчик моточасов — это очень интересное и полезное устройство, которое определяет фактический износ двигателя, что позволяет точнее планировать его техническое обслуживание.
Пример счетчика моточасов 12-24 В
Конструкция счётчика моточасов проста и включает часы, привод счётчика, индикатор, устройство регистрации работы двигателя и память для хранения регистрируемых данных.
При запуске двигателя включаются часы, а после его остановки счётчик прекращает работу, сохраняя накопленные данные. Счётчик может включаться по подаче напряжения, по электромагнитному импульсу с высоковольтных проводов, по сигналу с электронного блока управления двигателем, с помощью механического привода и т. п.
Почему моточас, а не пробег или время работы?
В современных автомобилях регламентные сроки технического обслуживания определяются показаниями одометра — счётчика пробега. Но пробег даёт объективную информацию не для всех узлов и агрегатов — скорее, данные одометра больше подходят для оценки состояния трансмиссии, подвески и тормозной системы.
Дают ли цифры пробега состояние двигателя и электрооборудования, при условии, что большую часть времени эксплуатации автомобиль передвигался в пробках?
Пример счетчика моточасов с защитой IP65 12-24 В
Только с помощью наработки моточасов можно оценивать техническое состояние сельскохозяйственной и строительной техники, генераторов, лодочных моторов и других подобных устройств.
Так как счётчик моточасов регистрирует обороты двигателя, то это можно использовать в алгоритмах расчёта. Для примера: один моточас трактора — это работа двигателя на холостом ходу в течение 60 минут. При нагрузках моточас сокращается: обычная нагрузка соответствует 40, а интенсивная — 20 минутам работы трактора. При нагрузке двигатель изнашивается быстрее, и счётчик моточасов это отлично показывает.
Аналогичный результат даёт сравнение легкового автомобиля, эксплуатируемого в городских условиях (пробки, высокая температура окружающего воздуха, пыль и т. п.) и условиях загородной трассы. Средняя скорость по городу составляет 30-40 км/ч. По загородной трассе автомобиль за то же время проедет расстояние в три раза больше, при этом оба двигателя совершат одинаковое количество работы.
Не значит ли это, что регламент замены масла «по пробегу» не отражает истинного соотношения нагрузки на двигатель?
Экономия на ремонте и обслуживании
Счётчик моточасов можно рассматривать как устройство контроля нагрузки на технику. Надёжность и экономичность двигателей мотоблоков, катеров, квадроциклов и промышленных установок напрямую связана со своевременностью обслуживания.
При эксплуатации техники встречаются следующие ситуации, которые приводят к затратам:
Вывод прост: логично организовать замену ТЖ по моточасам. Для сертифицированных автомасел, тормозной и охлаждающей жидкостей, интервалы замены часто указываются в моточасах для режимов «трасса» и «пробки».
Как выбрать счётчик моточасов
На сегодняшний момент предлагаемые модели счётчиков моточасов компании «Приборэнерго» выпускаются с разной степенью защиты по корпусу или клеммам ( определяется ГОСТ 14254-96), разной высотой цифр индикатора и возможностями просмотра накопленных данных. Все модели имеют два режима работы: измерение и режим индикации. Модели WTM-01, WTM-20 и WTM-10 IP65 выпускаются с модификацией, позволяющей просматривать данные через защищённую сеть Wi-Fi, компьютер или смартфон.
В процессе эксплуатации счётчики моточасов производства «Приборэнерго» не требуют специального обслуживания. Подробные сведения о технической эксплуатации можно найти в инструкции.
Счетчик моточасов с креплением на DIN-рейку 12-24 В
Инструкция по установке и схемы подключения счётчика моточасов
Перечисленные выше модели «Приборэнерго» могут устанавливаться на монтажную 35 мм рейку-DIN или на ровную поверхность. Чтобы установить на ровную поверхность, необходимо раздвинуть замок.
Панель управления счетчика моточасов 12-24 В
Подключение устройства выполняется с передней панели. На лицевой панели счётчиков предусмотрены клеммы «ноль N», вход «Счёт L1», вход «Индикация L2». Режим измерения включается при подаче питания на вход «Счёт L1», счётчик начинает подсчёт количества включений и времени наработки.
Режим индикации текущей наработки отображается в часах. При подаче питания на вход «Индикация L2» счётчик показывает число включений, текущую и общую наработку в моточасах, и напряжения на входе с интервалом в 3 секунды. Данные можно обнулять, сбрасывая накопленные показания.
Схема подключения счетчика моточасов 12-24 В по инструкции
С другими примерами схем подключения вы можете ознакомиться в паспортах конкретных счетчиков моточасов (пример см. ниже).
Счётчик моточасов — это простой и универсальный прибор, позволяющий вести регистрацию времени наработки двигателя, использовать полученные данные для своевременного технического обслуживания и экономии.
Счётчики моточасов востребованы во многих областях промышленности — их ставят на компрессорные станции, дизель-генераторы, приводы конвейеров, станки и спецтехнику, автомобили, лодочные моторы, различные двигатели/моторы, мотоблоки, мотоциклы, генераторы, питбайки, дизельные двигатели, погрузчики и другая различная техника.
Функциональные возможности счётчиков позволяют оценивать время работы и количество оборотов, регистрировать крутящий момент силового агрегата, при этом электронные и цифровые устройства могут иметь множество дополнительных функций.
Установка счётчика моточасов — это недорогой и простой способ избежать лишних финансовых затрат и продлить срок эксплуатации техники.
Электронный счётчик моточасов
Автор: admin Vladimir | Опубликовано 31-12-2014
Привет, друзья. Сегодня я хочу рассказать об этом устройстве. Не так давно мне захотелось поставить счётчик моточасов для генератора. Так как данное устройство я считаю не столь необходимой опцией, то переплачивать за дорогие девайсы я не стал, выбирал из недорогих.
Прежде всего поговорим, для чего же нужен счётчик моточасов? Мы привыкли к тому, что у обычного автомобиля пробег измеряется при помощи одометра. И нам не составит труда достаточно точно определить время следующего т.о., наприме, замена масла, ремня ГРМ, свечей зажигания и т.д. А как быть с машинами, у которых нет одометра, например, снегоуборщики, газонокосилки, бензогенераторы, катера. Для этого нам пригодится счетчик моточасов.
Это устройство, регистрируещее время работы механической машины(обычно двигателя), когда невозможно измерить пробег до следующего обслуживания двигателя. Сам регистратор бывает механический или электронный. Нередко устройство имеет дополнительные возможности (возможность производить замер частоты вращения коленчатого вала, измерения температуры выпускных газов и др.)
Тестируем счётчики моточасов. Выбираем лучший.
Для сравнения я выбрал два счетчика моточасов, имеющих электронный монохромный дисплей. Приборы имеют похожие характеристики, также оба устройства считывают частоту вращения коленчатого вала. Способ подключения бесконтактный, так называемый, ёмкостный, посредством обматывания несколькими витками датчика, вокруг высоковольтного провода свечи зажигания. Первый из них поставляется вот в такой упаковке:
Главное его отличие от подобных устройств — это полное водонепроницаемость. Его можно использовать на водном транспорте. С лицевой стороны отсутствуют какие-либо органы управления, что немного уменьшает функционал счётчика. Даже провод датчика, считывающий импульсы, не имеет электрическую связь с устройством, что повышает герметичность. Он просто вставляется в прорезь, двигая в которой, можно изменять чувствительность, если его работа будет неустойчивая:
Сам провод, по сравнению с другим счётчиком, мне показался жестковат:
В покое устройство показывает моточасы наработки двигателя, при этом расход батарейки, которая установлена внутри, не происходит, так как экран монохромный. По некоторым данным, её должно хватить на пять лет. Максимальное время наработки, которое способно быть отображено, равно 10000 часам. При запуске двигателя автоматически отображается частота вращения коленчатого вала. Максимальные показании до 10000 оборотов в минуту. Правильность показаний зависит от того, для какого двигателя собран счётчик моточасов — двухтактного или четырёхтактного. Это показано на упаковке. Также следует учесть, что в некоторых одноцилиндровых четырёхтактных двигателях искра вырабатывается при каждом такте движения поршня. Это приводит к тому, что частота отображается в два раза меньше. Но на наработке моточасов это никак не сказывается, отсчёт происходит верно.
Сам счётчик моточасов имеет не большие размеры, и его легко разместить в подходящем месте:
Забегая вперёд, скажу, что я решил использовать данный счётчик моточасов для генератора, так как мне не важны показания частоты вращения вала, мне достаточно знать наработку моточасов:
Пока временно закрепил рядом с инверторным генератором, так как возиться на улице холодно. Конец контрольного провода датчика намотал четыре раза вокруг высоковольтного провода генератора. На холостом ходу, без нагрузки, частота равна 1600 оборотам, соответственно, умножив на два, получим 3200. Под нагрузкой в 1,5 киловатта частота поднимается до 1900 оборотов, умножив на два, 3800 оборотов. Моточасы умножать не надо, показывает верно.
А вот другой счётчик мне показался поинтереснее. Упакован он не так красиво, как предыдущий:
Внешне он отличается от предыдущего наличием двух кнопок, слегка большим экраном, а также наглухо вмонтированным проводом-датчиком, кстати, очень мягким:
Этот счётчик немного больше предыдущего:
Инструкция для настройки счетчика моточасов универсального ТС-011
Это перевод, а это оригинал:
Данный счётчик можно считать универсальным. При помощи кнопок его можно настроить под любой бензиновый двигатель. Поэтому этот счётчик моточасов можно приспособить практически под все агрегаты: генераторы, для мотоблока, мотоцикла и др. А наличие тахометра может помочь для настройки эффективных оборотов двигателя.
Проверить работоспособность обоих счётчиков я решил прямо в квартире. Не пугайтесь, бензиновый генератор я дома не заводил, а воспользовался высоковольтным преобразователем от люстры Чижевского. В этом преобразователе я использую катушку зажигания от мотоцикла ИЖ. Вокруг высоковольтного провода было сделано по два витка от провода-датчика обоих счётчиков. Само устройство питается от сети. Одна полуволна заряжает конденсатор, другая создаёт искру в искровом промежутке. Получается 50 разрядов в одну секунду, 3000 в одну минуту. Что и показывает универсальный счетчик моточасов, а вот водонепроницаемый в два раза занижает частоту, так как он настроен на заводе под четырёхтактный двигатель:
Главное, оба устройства показали одинаково и правильно моточасы. Какой счётчик моточасов купить, решать вам. Если главным критерием является водонепроницаемость, то, ненесомненно, это первый в тесте. Ну а если для кого-то немаловажны полезные функции, то второй с кнопками будет лучшим вариантом. По надёжности сказать пока ничего не могу, так как в работе пока водонепроницаемый, он наработал три часа, без нареканий. Другой ждёт лета, его планирую поставить на пара-мотор.
В заключении хочу показать очень короткое видео, как я тестировал оба устройства:
Как подключить моточасы к генератору
Ресурс двигателей специальной и с/х-техники, дизель-генераторов и различных установок невозможно отследить по пробегу, поэтому для них используются специальные устройства — счетчики моточасов (или счетчики наработанного времени). О данных приборах, их типах, особенностях и применении читайте в статье.
Назначение счетчика моточасов
Ресурс силового агрегата автомобилей традиционно отсчитывается по пробегу, и вся система ТО построена именно на учете пройденного транспортным средством расстояния. Однако такой подход неприменим к различной специальной, карьерной и сельскохозяйственной технике, к дорожным машинам, экскаваторам, бульдозерам и т.д. Сложно отслеживать ресурс и тех двигателей, что установлены в мобильных или стационарных установках — дизель-генераторах, сварочных аппаратах, насосных и компрессорных установках, производственных линиях и других.
В этой технике используется иной принцип отслеживания ресурса — по времени работы, регистрируемого с помощью счетчиков времени наработки (или счетчиков моточасов). По показанию счетчика моточасов измеряется оставшийся ресурс двигателя и контролируется выполнение его периодического (регламентного) технического обслуживания. Применение данного устройства позволяет отслеживать состояние двигателя, что в конечном итоге приводит к сокращению простоев техники и снижению расходов.
Принципы работы счетчиков времени наработки силовых агрегатов
Независимо от типа и конструкции, все счетчики моточасов имеют четыре основных функциональных блока:
Работает счетчик моточасов просто. При запуске двигателя включается часовой механизм счетчика, его показания отображаются на индикаторе. При остановке двигателя счетчик также завершает работу. Поэтому регистрация времени наработки осуществляется только во время работы силового агрегата.
Включение счетчика осуществляется различными способами:
Реализация того или иного способа подключения к двигателю и регистрации времени наработки зависит от типа и конструкции счетчика.
Типы, конструкция и характеристики счетчиков моточасов
Представленные сегодня на рынке счетчики времени наработки можно разделить на несколько групп по принципу работы и конструкции, по применимости и функционалу.
По принципу работу и конструкции счетчики моточасов бывают:
Механические счетчики моточасов — классические счетчики, построенные на основе механических пружинных часов с автоподзаводом. Индикация времени наработки осуществляется барабанным индикатором, отсчет выполняется только при запущенном двигателе (имеется механический привод того или иного типа). В настоящее время механические счетчики имеют ограниченное применение, так как современные приборы более надежны, удобны и точны.
Электромеханические счетчики моточасов — это наиболее простые, но надежные приборы, которые остаются актуальными на протяжении многих десятилетий. Они имеют в своем составе электромеханический блок индикации барабанного типа, индикация осуществляется цифровыми барабанами, привод барабанов выполнен на основе шагового двигателя. Отсчет времени в данном счетчике осуществляется с помощью электронного блока на основе кварцевого резонатора.
Электронные счетчики моточасов отличаются от электромеханических лишь индикатором/регистратором — обычно используется обычный ЖК-дисплей. Благодаря отказу от барабанного индикатора электронные счетчики имеют компактные габариты и высокую надежность. Однако в этих счетчиках приходится прибегать к различным средствам энергонезависимого хранения данных и защиты от несанкционированного сброса показаний.
Цифровые счетчики моточасов — это наиболее современное решение, позволяющее не только вести регистрацию времени наработки двигателя, но и контролировать многое другие его параметры. Цифровые устройства обычно построены на микроконтроллерах, их можно программировать под решение конкретных задач и т.д. Однако эти счетчики также нуждаются в дополнительной защите от сброса показаний.
По применимости счетчики можно условно разделить на несколько групп:
Счетчики могут иметь различный функционал:
Базовый функционал имеют механические и электромеханические счетчики моточасов, электронные и цифровые счетчики могут иметь как указанные здесь, так и многие другие дополнительные функции.
Из ключевых характеристик счетчиков следует отметить:
В целом, сегодня доступно большое разнообразие счетчиков времени наработки, которые позволяют решать самый широкий круг задач в различных сферах.
Применение счетчика моточасов
Счетчики времени наработки следует эксплуатировать согласно инструкции и рекомендациям производителя. Счетчики профессионального уровня должны монтироваться и настраиваться только специалистами с соответствующей квалификацией. Бытовые счетчики рассчитаны на неспециалистов, поэтому их использование более простое и доступно каждому. Но в любом случае, перед началом работы следует ознакомиться с инструкцией.
Счетчик необходимо периодически проверять, в случае обнаружения неисправности проводится ремонт или полная замена прибора. При эксплуатации счетчиков необходимо избегать механических воздействий, ударов, падения на них тяжелых предметов и т.д. Также следует избегать попадания на прибор масел, воды, топлива и других жидкостей.
При правильной установке и эксплуатации счетчик моточасов надежно проработает многие годы, поможет продлить ресурс двигателя и избежать лишних финансовых затрат.
решил поставить в генератор счетчик моточасов
подключение на цепь зарядки аккумуляторов
подключение простейшее
питание от 10 до 36 в
когда питание подано считает,
когда не подано не считает
в понедельник буду заказывать для себя
кто хочет, присоединиться обращайтесь.
Зачем считать моточасы?
Муравей написал :
Зачем считать моточасы?
чтобы не записывать их на бумажке по памяти и не прозевать 100 часов смену масла.
alex_k написал :
цена в Москве 1200 руб
А сколько стоит старый добрый ртутный счетчик? Я не знаю, но допускаю что на пару порядков дешевле.
Конечно, он менее точен, но здесь большая точность и не нужна.
alex_k написал :
решил поставить в генератор счетчик моточасов
подключение на цепь зарядки аккумуляторов
подключение простейшее
питание от 10 до 36 в
когда питание подано считает,
когда не подано не считает
Получается, что это будет счетчик не моточасов, а дополнительный, работы генератора? Смысл? )))
leonid777 написал :
Получается, что это будет счетчик не моточасов, а дополнительный, работы генератора? Смысл? )))
А, моточасы разве по другому считает? Смысл то как раз в моточасах, чтобы ТО не пропустить.
ЗЫ. Т.е. моточасов, всегда больше будет чем работы генератора
leonid777 написал :
ЗЫ. Т.е. моточасов, всегда больше будет чем работы генератора
alex_k написал :
когда питание подано считает,
А питание позже подаем, после прогрева, и отключаем раньше чем заглушим двигатель. Или вы неправильно выразились? Или я не понял? )))
leonid777 написал :
Или я не понял?
Заказал счетчик моточасов на генератор (Makita штатно не ставит счетчики). Счетчик фирмы Honeywell.
220v, другой =24v,старые добрые электронно-механические. сейчас вот думаю какой же мне больше нравится ))
Цена примерно 250р. Питание 220вольт.
На 40 уев купить масла и менять почаще. Ведь не 4л плюхать
Кстати, кто какое масло использует (2т малыши не в счет)?
2massimo31802 Каждый сходит с ума по своему))) да и генератор чуток (раз в 10) подороже.
Я тут еще и чехольчик фирменный выписал.
Kirill2000 написал :
Заливаю в генератор синтетику Agip 5W-30(40). В представительстве фирмы проихводителя одобрили выбор.
Чем больше читаю, тем больше слышу разных мнений. В соседней теме по обслуживанию обсуждается 10-40, как более подходящее. К моему гене вепрь рекомендовано 10-30, а синтетику низзя
Может, на Вашем прокладки более живучие..
Я приобрёл такой электронный счётчик моточосов/оборотов двигателя: Провод от него кидаешь на высоковольтный провод двигателя, и он начинает считать моточасы и показывать обороты двигателя когда заведён двигатель.
Цена вопроса 1000 рублей. Производство Тайвань.
Нева МБ-2(Kipor KG200), Беларус-09Н, HONDA HS622, EWM Pico-162, Mercle MobiArc-160, STIHL FS90, Dolmar PS-350C, Endress ESE3000BS-V

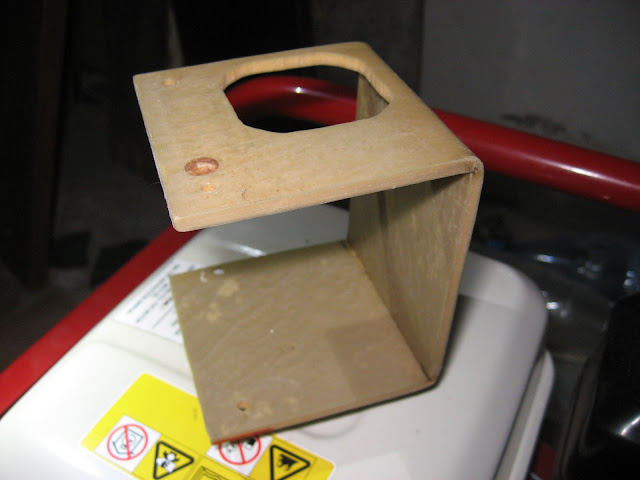

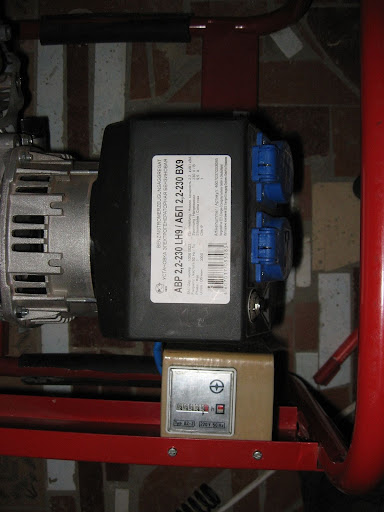

Я вот так реализовал установку счетчика мото часов на Вепрь 2,2кВт.

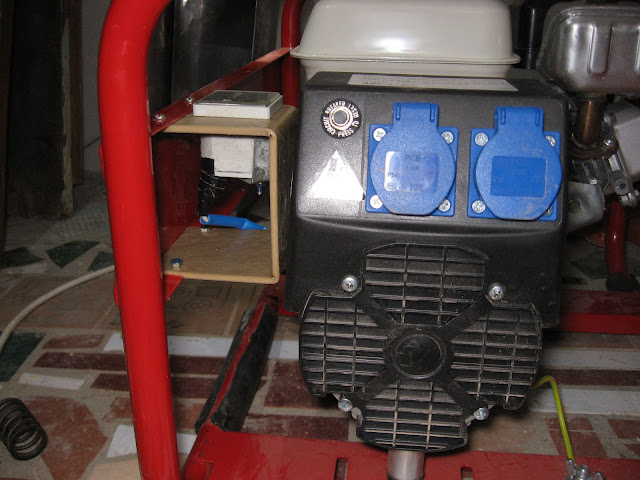

Счетчик на 220 В, подключил его параллельно одной из розеток.
Очень удобно стало обслуживать генератор (его двигатель).
Завел-считает, заглушил-несчитает, никаких отключающих тумблеров.
В режиме прогрева двигатель тоже «наматывает» моточасы ресурса, поэтому и тоже надо считать.
Счетчик моточасов заказал на e-bay. Пытался купить в России отечественный счетчик, но, видимо, я как покупатель не интересен российским торгашам. Они ждут больших заказов. Пусть ждут.
