Кабельный ввод, сальник PG, размер, диаметр….как выбрать?!

Кабельный ввод, сальник PG, размер, диаметр….как выбрать?!

Наверняка вы очень часто, у Вашего соседа например, видели ввод провода СИП и отходящего кабеля в щит учета вот таким вот образом:

Все эти неправильные вводы делаются лишь по одной причине. У корпусов этих производителей отверстие предусмотрено максимум для сальника PG21. Данный сальник обжимает гофротрубу диаметром 20мм, но в данную гофротрубу никак не засунуть провод СИП 4*16, а тем более провод СИП 4*25. У таких криворуких мастеров есть два варианта, ввести провод криво-косо “как-есть”(что в 99% случаев и бывает), или же сделать все по хорошему, но это долго и дорого и таким мастерам это не надо.

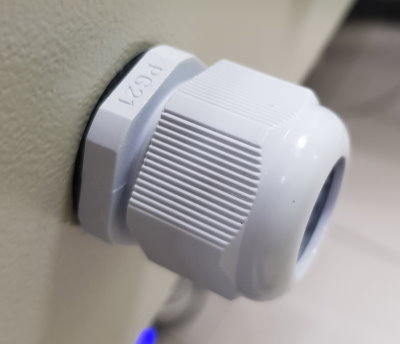

Итак, чтобы сделать все как положено(как на фото ниже) нужно взять сальник PG29 он имеет установочный диаметр 37мм. Увеличить отверстие до правильного сальника можно с помощью специального пресса для пробивки отверстий(как Вы понимаете такой стоит недешево и для одного двух щитов учета шабашник покупать его не будет).

Пробивка отверстий состоит из следующих процедур:

1. Разметка и сверление отверстий на 11 для установки первого штока.

2. Пробивка на 20,5 мм для установки следующего штока

3. Установка второго штока и пробивка отверстия 37 мм для сальника PG29 или 47мм для сальника PG36

В результате получаются идеально ровные отверстия под нужные нам правильные кабельные вводы.

Есть изготовители, которые уже заранее подумали про установку сальников PG и прессом выдавили отверстия на корпусе, но не до конца. В результате с помощью обычных пассатижей мы можем выломать отверстие под нужный нам сальник PG 29 или PG36. Корпуса именно таких производителей, которые подумали про ввод/вывод проводов кабелей я стараюсь использовать в своей работе.

Идем дальше, на рынке существует очень много кабельных вводов от разных изготовителей со степенью защиты IP54 или IP68. Самое главное нужно понимать, что если у Вас корпус щита учета имеет степень защиты IP54, то не имеет смысла на него ставить кабельный ввод со степенью защиты IP68. От установки такого сальника степень защиты корпуса увы не вырастет. Я в своей работе в основном использую сальники со степенью защиты IP54.

Ну а теперь самая важная и самая нужная для Вас информация – таблица соответствия сальника PG с гофротрубой и проводом.

В качестве гофротрубы рекомендую использовать гофротрубу ПНД тяжелую с протяжкой, диаметр и сальник выбираем под соответствующий провод из таблицы.

Возможны два варианта выбора длины гофротрубы для ввода в щит учета провода СИП.

Первый – это когда полностью весь провод СИП уложен в гофротубу при этом важно, чтобы в месте подключения ответвления к магистрали конец гофротрубы смотрел вниз, для исключения попадания воды внутрь.

Второй – когда провод частично упакован в гофротрубу, следует верхний конец гофротрубы заделать изолентой или герметиком и в нижней точке сделать в гофротрубе дренажное отверстие диаметров не менее 5мм.

Ну вот теперь Вы знаете как сделать правильный ввод провода в щит учета с помощью кабельного сальника.

Чтобы исключить возможные ошибки при вводе провода лучше заказать уже готовое изделие и со 100% вероятностью у Вас уже будет установлен правильный сальник!

Источник

Комплексный обзор: кабельные вводы

Современный мир невозможно представить себе без различных электроприборов. Они облегчают наш труд, помогают автоматизировать некоторые процессы, следят за различными показателями в режиме реального времени. Сердце любого прибора — печатная плата, с расположенными на ней электронными компонентами, разъемами и модулями, которые восприимчивы к механическому воздействию и окружающей среде. Для их защиты используется герметичный корпус, а для внешних герметичных подключений — кабельные вводы.

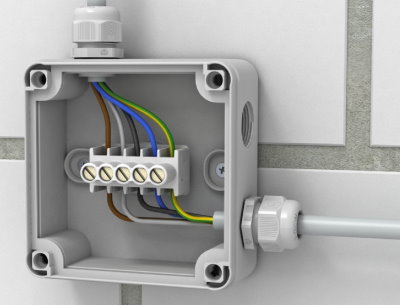

Распределительная коробка с подключенными кабельными вводами

Составные части

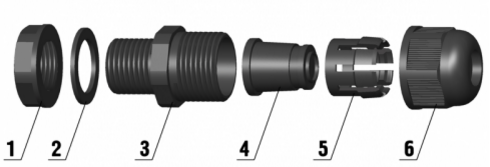

Составляющие кабельного ввода:

Уплотнители обеспечивают необходимую степень защиты от проникновения влаги твердых частиц. Накидная гайка фиксирует кабель с помощью лепесткового зажима. Ответной гайкой гермоввод зажимают на корпусе устройства или просто вкручивают, в том случае, если в корпусе выполнено отверстие с резьбой.

Основные параметры

Основным параметром является сечение зажимаемого кабеля. Существуют вводы под тонкий кабель (1-3мм), так и под кабель большого диаметра (до 70мм). Следующий важный параметр — степень защиты от проникновения (пыле-влагозащита). Бывает в интервале IP54 (без защиты от внешних воздействий) — IP68 (защита от струи воды на глубине до 1 метра). Из электромеханическких характеристик основные: выдерживаемая разность давлений, без потери герметичности (обычно до 5Бар) и диапазон рабочих температур (в зависимости от материала изготовления и типа гермоввода бывает от −60 до +100С)

Тип резьбы кабельного ввода:

Ассортимент

Сегодня ассортимент кабельных вводов, сальников и гермовводов обширен и насчитывает сотни моделей и тысячи модификаций.

Пластиковые кабельные вводы

Подборка пластиковых гермовводов Ortac

На внутренней стороне накидной гайки могут быть выполнены специальные насечки, предотвращающие откручивание от вибрационных нагрузок. Такие вводы способны обеспечить высокую степень защиты до IP68, защиту от масел, щелочей.

Металлические кабельные вводы

По конструкции стандартные металлические вводы не отличаются от пластиковых. Корпус кабельного ввода и накидной гайки изготовлен из металла:

Металлические кабельные вводы и акссеуары

Обычно уплотнители металлических кабельный вводов — это NBR и TPV, но есть серии металлических вводов с силиконовым уплотнителем. Стандартно в металлическом кабельном вводе применяют лепестковый зажим из полиамида 6.

Разновидности и типы кабельных вводов

С глухой резинкой (только пластиковые) — кабельный ввод оснащен пластиковой мембраной (прокладкой) и может сохранять герметичность корпуса без протянутого кабеля. Для монтажа кабеля потребуется лишь проткнуть прокладку.

С защитой провода (пластиковые и металлические) — вводы со спиральной защитой кабеля от излома. Накидная гайка выполнена со спиралью на конце. Данные вводы применяют в приборах, испытывающих вибрационные нагрузки или механическое воздействие для дополнительной защиты кабеля от излома.

Мультиотверстные (пластиковые и металлические) — применяются в случае, если необходимо протянуть через гермоввод несколько проводов маленького сечения. Диапазон сечений проводов — от 3 до 9мм. Обеспечивают защиту — IP65 (пыленепроницаемые, защита от струи воды)

Вводы под плоский кабель (пластиковые и металлические) — применяется для ввода плоского кабеля в герметичный корпус, ширина кабеля может быть от 13 до 45мм, высота от 7 до 14мм. Обеспечивают защиту — IP65

С плоской гайкой (пластиковые и металлические) — для менее ответственных применений существует серия кабельных вводов с плоской гайкой. Без уплотнителя резьбы кабельный ввод обеспечивает защиту IP54, с уплотнителем — IP65.

С зажимом на провод (только металлические) — Существует и серия металлических кабельный вводов с зажимом. Эту серию можно использовать, чтобы защитить кабель от перемещений при механических воздействиях.

EMC вводы (только металлические). — Для экранированных кабелей существует специально разработанная серия EMC кабельных вводов. Данная серия предназначена для электромагнитного экранирования кабельного ввода путем заземления на экранирующую оплетку кабеля. Заземление обеспечивается специальными лепестками гермоввода, которые надежно зажимают оплетку кабеля.

Экстра-большого сечения (только металлические) — Для очень больших сечений кабеля существует серия металлических гермовводов экстра-больших размеров от M63×1,5 до M90×2,0

Мини-кабельные вводы — Для применений в ограниченных пространствах можно использовать кабельные вводы серии мини. Диапазон размеров серии — от M6×1,0 до M12×1,5. Диапазон сечений кабеля от 2 до 8мм. Обеспечивает IP68 и может комплектоваться, помимо стандартных, уплотнителями EPDM или силиконовыми уплотнителями.

Вентиляционные кабельные вводы — линейка сальников для выравнивания давления в герметичных корпусах и защиты от образования конденсата. Модели имеют отверстия на корпусе и гидрофобную мембрану внутри. Подобный конструктив обеспечивает воздухообмен, но не пропускает влагу, тем самым сохраняя IP68 всего устройства.

Вводы с силиконовым уплотнителем (только металлические) — комплектуются прокладкой из силикона, что обеспечивает более широкий температурный диапазон работы кабельного ввода при сохранении IP68: от −60 до +200 С

Вводы с защитой от микроорганизмов (только металлические) выполнены в соответствии с директивой департамента здравоохранения США об «экспулатации оборудования в медицинском и пищевом оборудовании». Конструктив вводов затрудняет их загрязнение и облегчает очистку, а специальная мембрана (TPE) препятствует попаданию микробов и бактерий внутрь устройства

Взрывозащищенные вводы (Ex)

Отдельная категория металлических вводов для применения во взрывоопасных зонах. Ключевое назначение гермоввода в таких условиях — не защитить от взрыва, как может показаться на первый взгляд, а препятствовать проникновению легковоспламеняющихся газов в устройство. Гермоввод не должен допускать утечку газа между уплотнителем и оболочкой кабеля. Состоит из корпуса, накидной гайки, одного или двух кабельных уплотнителей, резьбового уплотнителя и ответной гайки.

Взрывозащищенные вводы EX и акссесуары

В Российской практике взрывоопасные зоны делят на несколько видов в зависимости присутствия в этой зоне легко воспламеняющего вещества или пыли, образующей вместе с воздухом взрывоопасную смесь.

Зона 0 (Зона 20) Взрывоопасный газ (пыль) присутствует постоянно или втечение продолжительного времени

Зона 1 (Зона 21) — Взрывоопасный газ (пыль) постоянно не присутствует, но существует вероятность его появления в условиях нормального режима эксплуатации

Зона 2 (Зона 22) — Взрывоопасный газ (пыль) может появиться только в результате ошибок эксплуатации оборудования или поломки и присутствует непродолжительное время

Разновидности

Для эксплуатации вводов во взрывозащищенных условиях они должны быть сертифицированы по международным (стандарт ATEX) и Российским (соответствие техническому регламенту ТР ТС 012/2011) требованиям.

Аксессуары кабельных вводов

Функционал и возможности кабельных вводов могут быть расширены посредством использования различных аксессуаров:

Аксессуары под кабельные вводы

Основные производители кабельных вводов

Как и в большинстве случаев на электротехническом рынке, производители кабельных вводов разбиты на 2 группы. Европейские задают технологический темп, сертифицируют продукцию и разрабатывают специализированные решения для отраслей. Коллеги из Азии умело копируют все разработки, избегают санкций за нарушение патентов и предлагают более низкие цены. Но есть свои исключения.

Основные европейские производители:

Токарно-фрезерные станки с ЧПУ для обработки металла (слева) термопласт-автоматы для производства продукции из пластика (справа) на производстве Ortac

Основные азиатские производители

BEISIT (Китай, стандартная линейка гермовводов, главная особенность — широкий ассортимент размеров внутри стандартных моделей, включая вводы под NPT резьбу. Средний ценовой сегмент)

AVC (Тайвань, помимо стандартной линейки есть решения миниатюрных металлических гермовводов. Дорогой бренд, высокий ценовой сегмент)

IEK (Де-юре российский, де-факто — Китайский производитель соединителей и электротехнических компонентов. Низкий ценовой сегмент)

EKF (Китай, более узкая линейка вводов, в основном — для распределительных коробок. Низкий ценовой сегмент)

Кабельные вводы широко применяются в промышленности, в частности ив таких отраслях, как светотехника, охрана и безопасность, прокладка и монтаж электросетей, телекоммуникация. Металлические модели используют в тяжелой промышленности — нефтегазовом комплексе, судостроении. Многообразие форм, типов и размеров позволяют подобрать эффективное решение под любую задачу

Источник
