Сенсор обратной подсветки что такое
Обзор характеристики полное описание CMOS-датчик изображения с обратной засветкой, IMX178LQJ
Обзор характеристики полное описание CMOS-датчик изображения с обратной засветкой, IMX178LQJ
[Информация об продукте]
Структурный CMOS-датчик изображения с задней подсветкой для камер видеонаблюдения и промышленного применения обеспечивает высокую чувствительность и широкий динамический диапазон.
Sony разработала CMOS-датчик изображения с обратной засветкой, IMX178LQJ,
поддерживающий три формата с соотношением сторон 4: 3, 5: 4 и 16: 9 с типом 1/2 в
5M-эффективных пикселях. Принятие задней подсветки пикселя.
1. Для достижения высокой чувствительности, которая является одной из наиболее важных
характеристик для камер видеонаблюдения, Sony разработала структуру с задней
подсветкой на 2,4 мкм единичного пикселя и достигла чувствительности, эквивалентной
чувствительности существующей структуры с задней подсветкой 2,8 мкм, продукта «IMX136LQJ» *
2. Также в ближнем инфракрасном диапазоне чувствительность была улучшена по сравнению с IMX136LQJ, что эквивалентно IMX236LQJ *
3. IMX178LQJ, поддерживает режим работы день / ночь COLOR/BW камер с поддержкой IR LEDs светодиодов ближнего инфракрасного света, используемых в качестве вспомогательного света.
* 2: См. Раздел «Новые продукты» в CX-NEWS, том 68.
* 3: Подробнее о IMX236LQJ см. В разделе «Новые продукты» этого тома.
Расширенный динамический диапазон
Динамический диапазон определяется соотношением сигнала насыщения и темного
случайного шума. IMX178LQJ с 14-битным АЦП снижает шум квантования, а также
подавляет темный случайный шум. В результате был достигнут высокий
динамический диапазон, что эквивалентен существующему единичному пикселю 3,75 мкм, продукт IMX104LQJ *
* 4: См. Раздел «Новые продукты» в CX-NEWS, том 68.
IMX178LQJ совместим по выводам с датчиком изображения Full HD с разрешением 3,75
мкм и пикселем ICX185LQJ, поддерживающим тип 1/2. линзы.
Если вы используете IMX185LQJ, не упускайте шанс испытать
СОДЕРЖАНИЕ
Описание
Другие преимущества датчика BSI включают более широкий угловой отклик (что дает большую гибкость при проектировании линз) и, возможно, более высокую скорость считывания. К недостаткам можно отнести худшую однородность отклика.
Наблюдатели в отрасли отметили, что датчик с задней подсветкой теоретически может стоить меньше, чем аналогичная версия с передней подсветкой. Способность собирать больше света означала, что матрица сенсоров аналогичного размера могла предложить более высокое разрешение без падения производительности при слабом освещении, иначе связанного с гонкой мегапикселей (MP). В качестве альтернативы, такое же разрешение и возможность работы в условиях низкой освещенности могут быть предложены на меньшем чипе, что снижает затраты. Ключом к достижению этих преимуществ мог бы стать улучшенный процесс, направленный на решение проблем текучести, в основном за счет улучшения однородности активного слоя на передней панели детекторов.
В апреле 2021 года Canon объявила, что их новая модель R3 будет оснащена 35-миллиметровым полнокадровым многослойным CMOS-датчиком с задней подсветкой и процессором изображения DIGIC X.
В мае 2021 года Sony анонсировала новый многослойный сенсор с задней подсветкой для формата Micro Four Thirds.
AMOLED, или все же IPS: выгорание, ШИМ, боль в глазах и DC Dimming
Еще пару лет назад AMOLED матрицами оснащались лишь флагманские смартфоны, однако сейчас данная технология добралась и до среднебюджетных устройств. В связи с этим пользователи мобильных гаджетов все чаще задаются вопросами о различиях матриц, их качестве и вреде здоровью. Сегодня мы расскажем о достоинствах и недостатках AMOLED матриц, мерцании, технологии DC Dimming, а также сравним их с привычными IPS дисплеями.
В чем кроется основная разница OLED и IPS матриц?
реклама
Кроме IPS, наиболее распространенными матрицами среди смартфонов являются AMOLED, а у компании Samsung – Super AMOLED, но все это лишь разные маркетинговые формулировки одной технологии изготовления дисплеев под названием OLED.
Независимо от доработок производителей, OLED – это активные матрицы на органических светодиодах. Каждый пиксель в них является обособленным – он светится и меняет цвет независимо от соседних пикселей.
Более «обкатанная» временем технология под названием IPS подразумевает наличие двух отдельных слоев: жидких кристаллов и подсветки – именно в этом кроется главное отличие этого типа матриц.
Преимущества OLED дисплеев
Во-первых, как было упомянуто ранее, каждый пиксель в OLED матрицах подсвечивается самостоятельно. Это способствует более низкому энергопотреблению гаджета, ведь неиспользуемые пиксели просто отключаются. Напомним, именно на OLED дисплеях применение темной темы несколько увеличивает автономность смартфона.
реклама
Во-вторых, благодаря отключению отдельных пикселей появилась функция Always On Display, которая отображает самую важную информацию даже на выключенном дисплее без высокого потребления энергии.
В-третьих, качественно откалиброванные матрицы имеют лучшую цветопередачу – черный и белые цвета обретают естественный вид под любыми углами обзора.
В-четвертых, из-за отсутствия дополнительного слоя с подсветкой, производителям удалось значительно снизить толщину матрицы. А потому в смартфоны научились встраивать сканер отпечатков пальцев прямо под дисплей. Кроме того, некоторые бренды работают над созданием фронтальной камеры, также спрятанной под экран. На IPS матрицах все это, на данный момент, невозможно.
Немного о недостатках OLED матриц
Несмотря на то, что OLED матрицы в смартфонах используются уже на протяжении 10 лет, они имеют ряд серьезных недостатков. Самый очевидный – стоимость. Изготовление OLED панелей обходится значительно дороже IPS, потому AMOLED и Super AMOLED дисплеями до недавнего времени оснащались лишь флагманские устройства.
реклама
Казалось бы, где флагманы, и где бюджетные смартфоны? Основная проблема заключается в том, что даже несмотря на растущую популярность AMOLED матриц в бюджетных и средне бюджетных смартфонах, замена разбитого AMOLED экрана может обойтись в 2-3 раза дороже IPS.
Вторая достаточно серьезная проблема OLED матриц – выгорание пикселей. Они, в настоящее время, имеют свойство памяти. Если дисплей будет отображать статичную картинку на протяжении нескольких минут, то в следующем кадре будут видны части прошлого изображения. Если же включенный экран в бездействии продержать несколько десятков часов – пиксели матрицы могут начать выгорать. Чаще всего выгоранию подвергаются синие пиксели, что негативно сказывается на качестве цветопередачи матрицы в дальнейшем.
ШИМ и его вред для вашего здоровья
Все дело в том, что уровень подсветки в OLED дисплеях остается неизменным всегда – таковы конструктивные особенности данных матриц. Но как же тогда затемняется матрица в смартфоне, если начать самостоятельно регулировать яркость? Тут на помощь приходит ШИМ – широтно-импульсная модуляция. Таким образом, уровень яркости AMOLED дисплея определяется не интенсивностью подсветки, а количеством выключений и включений пикселей за секунду. Человеческий глаз не способен заметить мерцания визуально, так как частота ШИМ в среднем составляет 200 колебаний в секунду.
реклама
Важно отметить, что многие производители смартфонов задействуют ШИМ в своих смартфонах не постоянно, а только ниже определенного порога яркости. Так, iPhone с OLED дисплеями способны понижать напряжение матрицы до 50%, что позволяет комфортно использовать устройство без какого-либо ущерба для глаз.
Тем не менее, на яркости ниже 50% абсолютно каждый дисплей начинает мерцать, и некоторые пользователи с наиболее чувствительным зрением отмечают усталость и сухость в глазах после использования смартфона с AMOLED дисплеем.
На графике отчетливо видно, как с понижением яркости увеличивается количество мерцаний за определенный промежуток времени.
Технология DC Dimming, а также другие способы обезопасить здоровье
Если же вы купили смартфон с AMOLED дисплеем и испытываете неприятные ощущения в глазах, либо же только присматриваетесь к новому гаджету – данный раздел определенно будет полезным. Прежде всего важно понимать, что воздействию ШИМ подвержена достаточно малая часть пользователей. И даже если вы входите в эту группу, то чтобы это понять потребуется несколько суток использования смартфона.
Существует несколько способов обезопасить свое зрение, и начнем с самого неоднозначного – переход на устройство с IPS. Этот вариант имеет место быть только в том случае, если использование OLED матриц вызывает серьезный дискомфорт, а именно головные боли, рябь и сухость в глазах. Если же вы без ощутимых проблем используете устройства с OLED, но хотите обезопасить свое зрение – старайтесь использовать гаджет на яркости свыше 50%. Как можно понять из графика выше, чем выше яркость – тем ниже частота мерцания. Но и злоупотреблять этим правилом также не стоит – максимальная яркость дисплея при длительном использовании способствует выгоранию пикселей.
Начать хотелось бы с важной и весьма эффективной функции под названием DC Dimming. К сожалению, данная технология реализована далеко не на каждом смартфоне с AMOLED матрицей – обращайте на это внимание при покупке. Она позволяет регулировать яркость дисплея при помощи изменения напряжения на всем промежутке, минимизируя ШИМ. Единственным недостатком использования DC Dimming является ухудшение цветопередачи матрицы.
Также есть возможность уменьшить мерцания при помощи различных программ. Они накладывают черный фильтр поверх изображения, перед этим повысив яркость дисплея до максимума. В таком случае ШИМ действительно уменьшается, правда, вместе с ресурсом матрицы из-за максимальной яркости.
Отметим, в случае с iPhone подобных режимов по уменьшению мерцаний в настройках не предусмотрено. Паниковать не стоит – в смартфонах от Apple это частично и так реализовано. Как мы помним, на яркости до 50% iPhone вовсе не задействуют ШИМ, а значит пользоваться устройством в условиях достаточной освещенности будет максимально комфортно любому пользователю.
В случае с использованием смартфона в полной темноте, где даже 50% яркости воспринимается очень ярко и некомфортно, на помощь приходит предусмотренная утилита в настройках под названием Фильтры. Активируя опцию «Понижение точки белого», так дисплей устройства становится ощутимо тусклее. А чтобы не тратить каждый раз свое время на включение опции в настройках, ее можно установить на тройное нажатие кнопки питания.
Какой итог?
В настоящее время трудно говорить о силе воздействия ШИМ на зрение человека, ведь многие пользователи на протяжении нескольких лет используют смартфоны с AMOLED дисплеями и не испытывают проблем со здоровьем. В данном материале мы постарались лишь подробно рассказать вам о всех особенностях, преимуществах и недостатках OLED дисплеев в смартфонах. Надеемся, мы ответили на многие интересующие вас вопросы.
Меньше шумов с новыми CMOS-сенсорами
На Mobile World Congress 2011, который стартует в Барселоне в понедельник и продлится до 17 февраля, Samsung продемонстрирует два новых CMOS-сенсора (S5K3L1 и S5K3H2), которые ориентированы на применение в смартфонах.
Не смотря на распространенное (и вполне справедливое) убеждение «камера в телефоне баловство, фотоаппарат она не заменит», часто случаются ситуации, когда под рукой ничего лучшего, чем камера в телефоне не оказывается. И тут в качестве софтверного фильтра, улучшающего качество фотографии, часто применяется фраза «Сорри за качество, снимал телефоном». Samsung очень любит своих покупателей и совсем не хочет, чтобы они лишний раз извинялись за собственную технику. Поэтому наши инженеры не устают предлагать новые решения, которые позволят гордиться снимками, а не извиняться за них.
У модели S5K3L1 — 1/3,2-дюймовый 12-мегапиксельный сенсор. Она изготовлена с применением технологии задней подсветки BSI (Back Side Illuminated), что позволяет снимать с минимальными шумами при невысокой освещенности.
Разница между обычным сенсором (с передней подсветкой) и новым сенсором с технологией задней подсветки BSI состоит в том, что устройство BSI упрощает попадание света на фотодиоды сенсор. В обычном CMOS-сенсоре свет вынужден проходить по металлической проводке и элементам схемы, прежде чем он попадет на фотодиоды (т. н. «светополучающая поверхность» — light-receiving surface на схеме). В сенсоре же с задней подсветкой проводка спрятана за светополучающую поверхность, за счет чего сенсор становится более светочувствительным.
Также новинка оснащена опциональным фильтр RGB-white, который позволяет получить более яркие снимки (на 30% по сравнению с традиционными RGB-фильтрами). Некоторые дополнительные функции призванны устранить искажения на снимках.
Кроме фото сенсор способен снимать видео: в разрешении Full HD 1080p с частотой 60 кадров в секунду, в разрешении HD 720p — со скоростью 90 кадров в секунду, в разрешении VGA — 120 кадров в секунду.
CMOS-сенсор S5K3H2 также выполнен в форм-факторе 1/3,2 дюйма на базе технологии обратной подсветки, но его разрешение составляет 8 мегапикселей. Кстати, технология BSI отличается низким уровнем энергопотребления, так, сенсор S5K3H2 способен работать при напряжении всего 1,2 В — это позволяет продлить срок работы мобильного устройства.
Этот сенсор также способен осуществлять запись видео: в разрешении Full HD 1080p с частотой 30 кадров в секунду, в разрешении HD 720p — со скоростью 60 кадров в секунду, в разрешении VGA — 120 кадров в секунду. Поддерживается и возможность осуществления серийной съемки фотографий со скоростью до 15 кадров в секунду.
Обе модели сенсоров доступны для применения с модулями камер размера 8,5×8,5х6,0 мм с автофокусом. Таким образом, инженеры могут использовать ее в тонких мобильных устройствах.
Они уже доступны в виде отдельных образцов, а начало их массового производства состоится в третьем квартале этого года.
Специалистами Sony создан датчик изображения типа CMOS с многослойной компоновкой, обратной засветкой и функцией глобального затвора
Sony планирует начать поставку образцов датчиков «летом 2019 года или позже»
Компания Sony объявила о разработке датчика изображения типа CMOS с многослойной компоновкой и обратной засветкой, в котором используется запатентованная функция глобального затвора. По словам производителя, новая технология датчика обеспечивает высокую скорость работы и высокое качество изображения. Кроме того, она способствует миниатюризации. Новые датчики будут предназначены для промышленного оборудования, используемого в таких областях, как производство, инспекция и логистика.

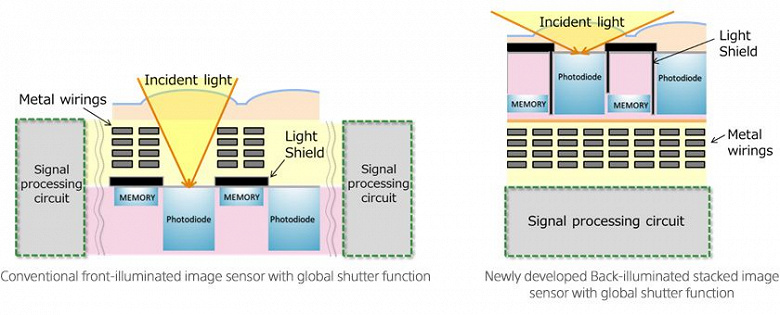

Датчики изображения CMOS с функцией глобального затвора для устранения искажения изображения, вызванного построчным считыванием, временно сохраняют заряд в области памяти, расположенной рядом с фотодиодом. В датчиках изображения с фронтальной засветкой на кремниевой подложке, образующей фотодиод, имеется слой разводки, и при такой структуре преимущество заключается в том, что легко создать световой экран для защиты сигнала заряда, временно сохраненного в области памяти от утечки. По этой причине датчики изображения CMOS с глобальным затвором обычно имеют фронтальную засветку. Однако проводка над фотодиодом препятствует падающему свету, что создает проблему при попытке миниатюризировать пиксели.
В разработанной и запатентованной Sony структуре пикселей глобальный затвор удалось совместить с обратной подсветкой, которая обладает превосходными характеристиками чувствительности, что позволяет решить проблему миниатюризации.
По словам производителя, новая технология позволяет уменьшить размер пикселя до 2,74 мкм без ухудшения характеристик, тем самым достигая примерно в 1,7 раза более высокого разрешения, чем обычные датчики изображения CMOS с фронтальной засветкой. Более того, благодаря высокой степени свободы компоновки разводки пиксельных структур с обратной засветкой можно в 2,4 раза увеличить быстродействие цепей. А многослойная компоновка датчика позволяет добавлять различные схемы обработки сигналов. Это, в свою очередь, позволяет снизить нагрузку на последующую обработку и уменьшить объем данных, которые должны храниться, тем самым способствуя реализации высокоэффективных энергосберегающих систем.
Sony планирует начать поставку образцов датчиков «летом 2019 года или позже».
